Цветомузыка

Цветомузыка. Что может быть проще?

Вы начинающий радиолюбитель и вам нечем заняться? Хотите что-нибудь спаять, но не можете определиться с выбором? Делаем цветомузыку! Устроим дома дискотеку и будем зажигать, но сначала включим паяльник и немного попаяем. Не хотим дискотеку, просто поставим возле компьютера в уголок, пусть моргает под музыку. Цветомузыкальная установка позволяет получать цветные вспышки в такт с исполняемой мелодией. Для начала возьмём транзистор, светодиод, резистор и источник питания 9В. Подключим источник звука и подадим напряжение


1-ая схема

И что мы видим? Светодиод мигает в ритм музыки. Но мигает надоедливо под уровень громкости. И тут встаёт вопрос разделения звуковой частоты. В этом нам помогут фильтры из конденсаторов и резисторов. Они пропускают только определённую частоту, и получается, что светодиод будет мигать только под определённые звуки


2-ая схема

Вы собрали надёжное, прекрасно работающее цветомузыкальное устройство, но чего-то не хватает? Модернизируем его!

Начнём с самого главного. Увеличим яркость. Для этого будем использовать лампы накаливания на 12 вольт. В схему добавляем тиристоры и питаем устройство от трансформатора. Тиристор – управляемый диод, позволяющий управлять мощной нагрузкой с помощью слабых сигналов. При прохождении через него постоянного тока он остаётся в открытом состоянии даже без управляющего сигнала, при переменном токе принцип работы похож на транзисторный. Имеет анод, катод – как у диода, и дополнительный управляющий электрод. Способен выдерживать приличную нагрузку, поэтому используется в схеме для управления лампами накаливания.


3-яя схема

Звуковой сигнал подаётся от усилителя НЧ, мощностью 1-2 Ватта. Тиристоры практически любые, рассчитанные под ток ламп, лампы – автомобильные на 12 вольт. Трансформатор должен отдавать достаточный ток (1.5-5 ампер) в зависимости от ламп.

Если у вас есть опыт работы с сетевым напряжением, то лучшим вариантом будет использование осветительных ламп на 220 вольт. Сетевой трансформатор в таком случае не понадобится, а вот звуковой лучше оставить для защиты источника звука. При этом всё должно быть тщательно изолировано и размещено в надёжном корпусе.

Теперь делаем фоновую подсветку. Она будет работать обратно основным каналам: при отсутствии звука светодиод горит постоянно, подаётся звук – светодиод гаснет. Можно сделать один общий фоновый канал или несколько с отдельными звуковыми фильтрами и подключить по предыдущей схеме.


4-ая схема

В схеме добавлен резистор (R2) для постоянного открытия транзистора. Поэтому ток через светодиод проходит свободно, но звуковой сигнал способен закрывать транзистор, светодиод гаснет.

Заменим трансформатор на транзисторный усилитель.


5-ая схема

Избавляемся от звукового провода при помощи микрофона. Добавим его в предыдущую схему. Теперь цветомузыка будет реагировать на все окружающие звуки, в том числе и на разговор.


6-ая схема

В схеме приведён пример двухкаскадного микрофонного усилителя. Резистор R1 необходим для питания микрофона, R2 R6 устанавливают смещение, R4 – настройка чувствительности. Конденсаторы C1-C3 пропускают переменный звуковой сигнал и не дают пройти постоянному току. Микрофон – любой электретный. Если схему использовать просто как предусилитель, то R1 и микрофон убираются, звуковой сигнал подаётся на C1 и минус питания. Номиналы деталей не критичны, особая точность здесь не важна. Главное не делать ошибок и у вас всё получится.

Источник

Простая схема с одним светильником

Для начала стоит изучить простую схему цветомузыки. Это устройство, которое выполняется на одном светодиоде, транзисторе и резисторе. Питание на такую цветомузыку можно подавать от постоянного источника тока напряжением 6-12 вольт. Работает устройство по принципу усилительного каскада с общим эмиттером. Воздействие в виде меняющегося по частоте сигнала и амплитуды поступает на основную базу. Как только частота колебаний превышает определенное пороговое значение, открывается транзистор и светодиод сразу вспыхивает.

Данная схема имеет один недостаток – темп мигания светодиода зависит полностью от уровня производимого звукового сигнала. Говоря иными словами, световой эффект будет активироваться только на определенном уровне производимой музыкальным центром громкости. При снижении интенсивности звучания свечение будет постоянным с редкими подмигиваниями.

Цветомузыка с RGB светодиодной лентой

Следующая схема цветомузыкальной приставки работает от 12 вольт и может устанавливаться в автомобиле. Она совместила в себе основные функции ранее рассмотренных схемотехнических решений и способна работать в режиме цветомузыки и светильника.

Первый режим достигается за счёт бесконтактного управления RGB-лентой при помощи микрофона, а второй – за счёт одновременного свечения красного, зелёного и синего светодиодов на полную мощность. Выбор режима осуществляется при помощи переключателя, размещенного на плате. Теперь остановимся подробно на том, как сделать цветомузыку, которая отлично подойдет даже для установки в авто, и какие детали для этого потребуются.

Структурная схема

Чтобы понять, как работает данная цветомузыкальная приставка, сначала рассмотрим её структурную схему. Она поможет проследить полный путь прохождения сигнала.

Принципиальная схема

На основании структурных блоков, можно перейти к рассмотрению принципиальной схемы. Её общий вид представлен на рисунке.

fc

Нестабильное напряжение автомобильной сети может оказывать влияние на работу цветомузыки. Поэтому наиболее правильно подключать самодельные электронные устройства через стабилизатор на 12В.

Звуковые колебания в микрофоне преобразуются в электрический сигнал и через С2 поступают на прямой вход операционного усилителя DA1.1. с его выхода сигнал следует на вход операционного усилителя DA1.2, снабженного цепью обратной связи. Сопротивления резисторов R5, R6 и R10, R11 задают коэффициент усиления DA1.1, DA1.2 равный 11. Элементы цепи ОС: VD1, VD2, C4, C5, R8, R9 и VT1 вместе с DA1.2 входят в состав АРУ. В момент возникновения на выходе DA1.2 сигнала слишком большой амплитуды транзистор VT1 открывается и через С4 замыкает входной сигнал на общий провод. Это приводит к мгновенному снижению напряжения на выходе.

Затем стабилизированный переменный ток звуковой частоты проходит через отсекающий конденсатор С8, после чего разделяется на три RC-фильтра: R13, C10 (НЧ), R14, C11, C12 (СЧ), R15, C13 (ВЧ). Чтобы цветомузыка на светодиодах светила достаточно ярко, нужно усилить выходной ток до соответствующего значения. Для ленты с потреблением до 0,5А на каждый канал подойдут транзисторы средней мощности типа КТ817 или импортный BD139 без монтажа на радиатор. Если собираемая светомузыка своими руками предполагает нагрузку около 1А, то транзисторам потребуется принудительное охлаждение.

В коллекторах каждого выходного транзистора (параллельно выходу) стоят диоды D6-D8, катоды которых объединены между собой и выведены на переключатель SA1 (White light). Второй контакт переключателя соединён с общим проводом (GND). Пока SA1 разомкнут, схема работает в режиме цветомузыки. При замыкании контактов переключателя все светодиоды в ленте зажигаются на полную яркость, образуя в сумме белый поток света.

Описание работы схемы

Заметьте, не все светодиоды моргают в такт музыки. Вот желтый, например, начинает загораться только тогда, когда в песне появляются басы или, по-научному, низкие частоты. В чем же дело? А дело в том, что схема по сути состоит из трех фильтров. Один фильтр пропускает низкие частоты, другой фильтр пропускает только средние частоты, третий – высокие частоты. Каждый фильтр я пометил в красной области

Сигнал, который смог пройти через фильтр, попадает на базу биполярного транзистора и открывает его, через коллектор-эмиттер течет ток и светодиод зажигается.

Ах да, еще… Запомните. Выводы, обозначенные таким значком

соединяются одним проводом и цепляются на минус питания.

В действительности все это будет выглядеть вот так:

В чем же минус схемы? Приходится подбирать громкость музыки, чтобы была хорошая чувствительность зажигания светодиодов.

Простая трёхканальная схема

Избавиться от недостатков предыдущей схемы позволяет трёхканальный преобразователь звука. Самая простая схема цветомузыки с разделением звукового диапазона на три части показана на рисунке.

Питается она постоянным напряжением 9В и может засветить один или два светодиода в каждом канале. Состоит схема из трёх независимых усилительных каскадов, собранных на транзисторах КТ315 (КТ3102), в нагрузку которых включены светодиоды разного цвета. В качестве элемента для предварительного усиления можно использовать небольшой сетевой трансформатор понижающего типа.

Входной сигнал подаётся на вторичную обмотку трансформатора, который выполняет две функции: гальванически развязывает два устройства и усиливает звук с линейного выхода. Далее сигнал поступает на три параллельно включенных фильтра, собранных на базе RC-цепей. Каждый из них работает в определённой полосе частот, которая зависит от номиналов резисторов и конденсаторов. Низкочастотный фильтр пропускает звуковые колебания частотой до 300 Гц, о чем свидетельствует мигание красного светодиода. Через фильтр средних частот проходит звук в диапазоне 300-6000 Гц, что проявляется в мерцании синего светодиода. Высокочастотный фильтр пропускает сигнал, частота которого больше 6000 Гц, что соответствует зелёному светодиоду. Каждый фильтр оснащен подстроечным резистором. С их помощью можно задать равномерное свечение всех светодиодов, независимо от музыкального жанра. На выходе схемы все три отфильтрованных сигнала усиливаются транзисторами.

Если питание схемы осуществляется от низковольтного источника постоянного тока, то трансформатор можно смело заменить однокаскадным транзисторным усилителем.

Во-первых, гальваническая развязка теряет практический смысл. Во-вторых, трансформатор в несколько раз проигрывает схеме, показанной на рисунке, по массе, размерам и себестоимости. Схема простого усилителя звуковой частоты состоит из транзистора КТ3102, двух конденсаторов, отсекающих постоянную составляющую, и резисторов, обеспечивающих транзистору режим с общим эмиттером. С помощью подстроечного резистора можно добиться общего усиления слабого входного сигнала.

В случае когда необходимо усилить сигнал с микрофона, ко входу предыдущей схемы подключают электретный микрофон, подавая на него потенциал от источника питания. Схема двухкаскадного предварительного усилителя показана на рисунке.

В данном случае подстроечный резистор стоит на выходе первого усилительного каскада, что даёт больше возможностей для регулировки чувствительности. Конденсаторы С1-С3 пропускают полезную составляющую и отсекают постоянный ток. Для реализации подойдёт любой электретный микрофон, для нормальной работы которого достаточно смещения 1,5В.

Цветомузыка на транзисторах КТ805АМ (3-х канальная)

Первой представляем вашему вниманию цветомузыку на 12В с транзисторами КТ805АМ.

В данной цветомузыке используется минимум деталей: 6 сопротивлений номиналом 100 Ом, конденсаторы 5-ти номиналов, 3 транзистора КТ805АМ.

Также можно использовать другие транзисторы марки КТ, у нас — КТ829.

Данная цветомузыка для дома собиралась навесным монтажом, поскольку есть мало деталей, но ниже можно скачать печатную плату цветомузыки на 2 канала (стерео)

Необходимые радиодетали для сборки цветомузыки своими руками:

Вместо резисторов R4–R6 можно использовать переменные номиналом 10 кОм, вместо светодиодов — светодиодную ленту.

Схема цветомузыки для дома на транзисторах:

Для работы данной цветомузыки потребуется предусилитель, в качестве него можно использовать усилитель Вега10у-120с, подключаем к выходам на колонки.

Скачать печатную плату цветомузыки (3 цвета, 2 канала) можно ниже:

Как работает данная цветомузыка, собранная своими руками, смотрите ниже:

Экран для цветомузыки своими руками

В принципе, многих энтузиастов стандартные средства плееров или плагинов не устраивают, и они предпочитают собственный творческий поиск. Что использовать в этом случае?

Цветомузыка на мониторе может быть создана с применением мощнейшей утилиты для обработки видео под названием Adobe After Effects. Конечно, основным приоритетом является обработка видеосигнала или записи, однако если покопаться, здесь можно найти немало интересных инструментов для создания цветовых эффектов.

При этом конечное изображение может сочетать в себе двумерные и трехмерные элементы, усиливая таким образом эффект присутствия. Кроме всего прочего, в создаваемый эффект можно вставлять все, что душе заблагорассудится, скажем, те же фрагменты видео, фото, текст и многое другое.

Конечно, здесь дана только краткая информация по поводу всего того, что касается использования или создания цветомузыкальных эффектов на компьютерных мониторах. Естественно, программ, создающих эффекты визуализации, сегодня можно найти не то что много, а очень много.

Впрочем, выбор всегда остается за пользователем

Отдельно стоит обратить внимание на российские разработки, которые иногда можно отнести к некому стилю ретро. Например, кто не знает такую игрушку, как калейдоскоп? Одноименная программа «Калейдоскоп» или практически идентичное приложение «Калейдофон» позволяют воссоздать такой эффект и использовать его в качестве виртуальной цветомузыкальной установки

В общем, поле деятельности достаточно широкое.

Цветомузыкальный программный комплекс для световых устройств подключенных к LPT или PCI-LPT порту компьютера, USB ,COM.

Программа является полностью универсальным автономным устройством для создания световых эффектов.

Достоинства программы:

  • Работа с любого плеера или входа (микрофона итд)
  • Возможность сохранения регулировки уровней
  • Режим ручной и автоматической регулировки уровней.

Выбор частотных каналов в программе осуществляется колёсиком мыши:

  • Левый регулятор уровень входного сигнала
  • Правый регулятор чувствительность АРУ(автомата AUTO)
  • Speed Auto выбор скорости АРУ(автомата AUTO)

Схема цветомузыки для дома — цветомузыкальное малогабаритное устройство

  • предварительного усилителя на транзисторах Т1 и Т2, необходимого для усиления звуковой частоты, снимаемой с НЧ детектора;
  • трех фильтров на транзисторе ТЗ;
  • трех усилителей мощности, собранных по аналогичным составным схемам (на рис. 1 — на транзисторах Т4 и Т5).
Цвет 1— С, мкФ 2 — С, мкФ
Красный 0.1 0.1
Зеленый 0.03 0.047
Синий 0.01 0.01
Зеленый 0.022

  1. Для отключения питания устройства служит клавишный выключатель В1, расположенный сверху приемника.
  2. Резисторы, используемые в конструкции (УЛМ или МЛТ) — 0,125.
  3. Электролитические конденсаторы — типа К50-6.
  4. Транзисторы и диоды, за исключением транзистора Т5, могут быть использованы любые низкочастотные.
  5. Лампы Л1 — на 2,5 В, 75 мА. Возможно использование микроламп на напряжение 9 В, но в этом случае потребляемая мощность увеличится в 1,5 раза, а чувствительность уменьшится в 1,3 раза.
  • 5 биполярных транзисторов — 1 Т1 МП40 и 4 Т2–Т5 МП16.
  • Диод (Д1) — Д220.
  • Резисторы — R1 620 кОм, R2, R5 10 кОм, R3 7.5 кОм, R4 470 кОм, R6 5.1 кОм, R7 4.7 кОм, R8 220 кОм, R9 3.3 кОм, R10 2 кОм, R11 2.2 кОм, R12 62 кОм.
  • 2 электролитических конденсатора (C1, C2) — 5 мкФ 10В и 10 мкФ 10В (К50-6).
  • 4 конденсатора C3–C5 — 0.1 мкФ для фильтра красного цвета, 0.03 мкФ для фильтра зелёного цвета, 0.01 мкФ для фильтра синего цвета, 0.047 мкФ для фильтра жёлтого цвета.
  • Лампа накаливания (Л1) — 2.5В 75мА.

  1. Из корпуса приемника вынимаем хромированные планки и декоративную сетку.
  2. С левого конца планки укорачиваем на 10 см, а сетку — на 9,5 см, после чего 0,5 см сетки выгибаем под прямым углом наружу (этот конец будет составлять один из краев обрамления экрана).
  3. Всю лишнюю пластмассу на площади 10х10 см выбираем жалом паяльника, края подравниваем, после чего укороченные сетку и планку вставляем на прежние места.
  4. В образовавшийся квадрат вклеиваем пластинку размером 10х10 см из органического стекла толщиной 3 мм.
  5. Далее рассеивающие слои заполняем стеклянными трубками или палочками диаметром 1–1,5 мм.
  6. Первый слой (вертикальный) не приклеиваем к корпусу, а трубки с заметным усилием вставляем вплотную к пластине из органического стекла.
  7. Второй слой (горизонтальный) накладываем на первый и приклеиваем его к корпусу.
  8. Лампы укрепляем в уже имеющихся круглых отверстиях с обратной стороны отсека питания радиоприемника. Это отражено на рисунке 3.
  9. Предварительно под них подкладываем тонкую фольгу, а после установки ламп эти отверстия заклеиваем светофильтрами.
  10. Выводы ламп соединяем с платой усилителей мощности проводом ПЭЛ 0,2.

Внешний вид устройства

  1. Резистором R1 устанавливаем коллекторный ток транзистора Т1, равный 0,3 мА.
  2. Резистором R4 подбираем коллекторный ток транзистора Т2, равный 0,5–0,8 мА.
  3. Устанавливаем коэффициент усиления фильтров одинаковым для всех 3-х каналов.
  4. Полосу пропускания фильтров подбираем при помощи резисторов R10 и R11, вместо которых на время настройки ставим потенциометр.
  5. Наконец в режиме молчания приемника подбираем резистор R12 таким образом, чтобы лампа Л1 была на пороге загорания.

Видео о создании цветомузыки для дома своими руками:

https://youtube.com/watch?v=d2yRHanOfqc

Использование светодиодных лент

Схема цветомузыки со светодиодной лентой RGB работает от напряжения 12 вольт. В ней наилучшим образом совмещаются основные параметры обычных вариантов. Данное устройство может работать в разных режимах – в качестве осветительного прибора или цветомузыкального сопровождения.

Включение режима цветомузыки производится с помощью микрофона, бесконтактным способом. В случае перехода на режим освещения, все имеющиеся светодиоды одновременно запускаются на полную мощность. Переход из одного состояния в другое выполняется специальным переключателем, для которого предусмотрена отдельная плата.

Порядок работы данной схемы осуществляется следующим образом:

  • Основной сигнал поступает через микрофон, выполняющий преобразования звуковых колебаний фонограммы. Поскольку сила полученного сигнала, поступающего в цветомузыкальную схему, незначительная, его необходимо усилить. Для этой цели используется транзистор или специальный усилитель.
  • Далее происходит запуск автоматического регулятора, удерживающего звуковые колебания в установленных рамках. Одновременно звук готовится к дальнейшей обработке.
  • С помощью встроенных фильтров сигнал разделяется на три составляющие, для каждой из которых предусмотрен отдельный диапазон частоты.
  • В конце всех действий выполняется усиление токового сигнала после его предварительной подготовки с применением транзисторов, функционирующих в режиме ключа.

https://youtube.com/watch?v=R5QzEN0CNBk

https://youtube.com/watch?v=xFCAeHNo35M

Схема «цветомузыки» на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема предназначена для работы от линейного звукового выхода(яркость ламп не зависит от уровня громкости). Рассмотрим подробнее, как она работает. Звуковой сигнал подается с линейного выхода на первичную обмотку разделительного трансформатора. С вторичной обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3 регулирующие его уровень. Раздельная регулировка необходима для настройки качественной работы устройства, путем выравнивания уровня яркости, каждого из трех каналов.

С помощью фильтров происходит разделение сигналов по частоте – на три канала. По первому каналу идет самая низкочастотная составляющая сигнала – фильтр обрезает все частоты выше 800 гц. Настройка фильтра производится с помощью подстроечного резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны – 1 мкФ, но как показала практика – их емкость следует увеличить, минимум, до 5 мкф.

Фильтр второго канала настроен на среднюю частоту – примерно от 500, до 2000 гц. Настройка фильтра производится с помощью подстроечного резистора R15. Номиналы конденсаторов С5 и С7 в схеме указаны – 0,015 мкФ, но их емкость следует увеличить, до 0,33 – 0,47 мкф.

По третьему, высокочастотному каналу проходит все что выше 1500(до 5000) гц. Настройка фильтра производится с помощью подстроечного резистора R22. Номиналы конденсаторов С8 и С10 в схеме указаны – 1000пФ, но их емкость следует увеличить, до 0,01 мкФ.

Далее, сигналы каждого канала в отдельности детектируются(используются германиевые транзисторы серии д9), усиливаются и подаются на оконечный каскад. Оконечный каскад выполняется на мощных транзисторах, либо на тиристорах. В данном случае, это тиристоры КУ202Н.

Далее, идет оптическое устройство, конструкция и внешний которого зависит от фантазии конструктора, а начинка(лампы, светодиоды) – от рабочего напряжения и максимальной мощности выходного каскада. В нашем случае – это лампы накаливания 220в, 60вт(если установить тиристоры на радиаторы – до 10 шт на канал).

Простая схема с одним светильником

Для начала стоит изучить простую схему цветомузыки. Это устройство, которое выполняется на одном светодиоде, транзисторе и резисторе. Питание на такую цветомузыку можно подавать от постоянного источника тока напряжением 6-12 вольт. Работает устройство по принципу усилительного каскада с общим эмиттером. Воздействие в виде меняющегося по частоте сигнала и амплитуды поступает на основную базу. Как только частота колебаний превышает определенное пороговое значение, открывается транзистор и светодиод сразу вспыхивает.

Данная схема имеет один недостаток – темп мигания светодиода зависит полностью от уровня производимого звукового сигнала. Говоря иными словами, световой эффект будет активироваться только на определенном уровне производимой музыкальным центром громкости. При снижении интенсивности звучания свечение будет постоянным с редкими подмигиваниями.

https://youtube.com/watch?v=BRrXSYXCs88

https://youtube.com/watch?v=PVg6C4ydcvo

https://youtube.com/watch?v=_73fqBE8ZE0

Оборудование цветомузыки в автомобиле

Цветомузыкальное оборудование используется не только в домашних условиях. Многие владельцы автомобилей устанавливают их совместно с магнитолами. В случае необходимости данная система работает в качестве подсветки внутри салона. Для устройства подобного типа освещения также применяются светодиоды, размещаемые на потолке в конфигурации «Звездное небо». Такой вариант часто применяется не только в автомобилях, но и в конструкциях подвесных потолков квартир и частных домов.

Данная схема размещения при решении задачи, как спмостоятельно сделать цветомузыку из светодиодов, может быть использована в разных вариантах. В первую очередь, это равномерное распределение светодиодов в определенной конфигурации или в произвольной форме. Лампочки, применяемые в схеме, могут обладать различной мощностью свечения. То есть звездочки, имитируемые светодиодами, бывают яркими и неяркими. Эффективность подсветки во многом зависит от фона потолочного покрытия салона автомобиля или квартиры.

В случае установки системы цветомузыки на светодиодах своими руками, в процессе монтажа придется перетягивать потолок. В связи с этим, необходимо внимательно выбирать необходимые детали и затем тщательно монтировать их в единое целое. При каких-либо нарушений придется разбирать покрытие салона и исправлять ошибки. Поэтому, по окончании сборки, следует обязательно проверить работоспособность установленной аппаратуры.

После того как собрана цветомузыка, светодиоды вставляются в отверстия потолка и фиксируются с обратной стороны с помощью клея. Также необходимо заранее продумать надежное крепление стабилизатора напряжения и выключателя.

https://youtube.com/watch?v=DY8SwmbdmOY

Как из гирлянды сделать цветомузыку

Схема гирлянды на светодиодах

Как сделать индикатор напряжения на светодиодах

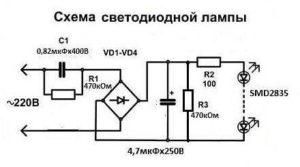

Схема светодиодной лампы на 220В
