Предварительный усилитель своими руками

Содержание

Denon AVC-X8500H

Ресивер 13.2 оснащён технологией HEOS, обеспечивающей беспроводное воспроизведение аудиосигнала. В каждом усилителе мощность может развиваться до 150 Вт на канал. Пиковая мощность фронтальных каналов достигает 280 Вт. Качество звучания обеспечивают чипы AKM AK4490EQ. Оснащён большим числом разъёмов. Кроме имеющихся у Arcam FMJ AVR390, есть дополнительно 2 триггера, Phono. Весит ещё больше – 23,3 кг.

Преимущества:

  1. Топовая модель для настоящих ценителей.
  2. Потрясающее звучание с любой акустической системой.
  3. Практически нет искажений.
  4. Простота подключения любых источников (благодаря специальной программе диагностики).
  5. Представлен в чёрном и серебристом цветах.

Недостатки:

  1. Некоторые эксперты отмечают незначительный избыток высоких частот.
  2. Нет ручной корректировки (только автоматическая).

Denon AVC-X8500H за 265 тыс. рублей – первый ресивер на 13 каналов, вышедший в 2018 году. Эксперты сходятся во мнении, что эта модель — лидер 2019 года по функциональности и оснащению.

Улучшеные усилители для чувствительных микрофонов

Применение в выходных каскадах УНЧ низкоскоростных ОУ и эксплуатация кремниевых транзисторов в усилителях мощности в режиме без начального смещения (ток покоя равен нулю — режим В) может, как это уже отмечалось выше, привести к переходным искажениям типа “ступенька”. В этом случае для исключения данных искажений целесообразно изменить структуру выходного каскада таким образом, чтобы выходные транзисторы работали с небольшим начальным током (режим АВ).

На рисунке 4 представлен пример подобной модернизации приведенной схемы усилителя с дифференциальным входом (рисунок 3).

Рис.4. Схема УНЧ на ОУ с дифференциальным входом и с низким уровнем искажений выходного каскада.

Элементы для схемы на рисунка 4 :

  • R1=R2=20к (равно или немного выше максимального сопротивления источника в рабочем диапазоне частот),
  • RЗ=R4=1м-2м; R5=2к-10к, R6=1к-Зк,
  • R7=47к-300к (подстройка усиления, К=1+R7/R6),
  • R8=10, R10=10к-20к,R11=10к-20к;
  • С1 =0.1-0.22, С2=0.1-0.22, СЗ=4.7мкФ-20мкФ, C4=0.1;
  • ОУ — К140УД8, КР1407УД2, КР140УД12, КР140УД20, КР1401УД2Б или другие ОУ в типовом включении и желательно с внутренней коррекцией;
  • Т1, Т2 — КТ3102, КТ3107 или КТ315, КТ361, или аналогичные;
  • D2, D3 — КД523 или аналогичные;
  • М — МД64, МД200, МЭК-3 или аналогичный (в),
  • Т — ТМ-2А .

На рисунке 5 представлен пример УНЧ на транзисторах. В первых каскадах транзисторы работают в режиме микротоков, что обеспечивает минимизацию шумов УНЧ. Схема во многом аналогична схеме на рисунке 2. Для увеличения доли полезного сигнала низкого уровня на фоне неизбежных помех в схему УНЧ включен полосовой фильтр, обеспечивающий выделение частот в полосе 300 Гц -3.5 кГц.

Рис.5. Схема УНЧ на транзисторах с полосовым фильтром и варианты подключения микрофонов: а — УНЧ с полосовым фильтром, б — подключение динамического микрофона, в — подключение электретного микрофона.

Элементы для схемы на рисунке 5 :

  • R1=43к-51к, R2=510к (подстройка, Uкт2=1.2В-1,8В),
  • R3=5.6к-6.8к (регулятор громкости), R4=3к, R5=8.2к,
  • R6=8.2к, R7=180, R8=750; R9=150к, R10=150к, R11=33к,
  • R12=620, R13=820-1,2к, R14=200-330,
  • R15=100к (подстройка, Uэт5=Uэт6=1.5В), R16=1 к (подстройка тока покоя Т5 и Т6, 1-2мА);
  • С1=10мкФ-50мкФ, С2=0.15-0.33, С3=1800,
  • С4=10мкФ-20мкФ, С5=0.022, С6=0.022,
  • С7=0.022, С8=1мкФ, С9=10мкФ-20мкФ, С10=100мкФ-500мкФ;
  • Т1, Т2, Т3 -159НТ1 В, КТ3102Е или аналогичные;
  • Т4, Т5 — КТ3102, КТ315 или аналогичные, но можно и устаревшие, германиевые транзисторы, например, МП38А,
  • Т6 — КТ3107 (если Т5 — КТ3102), КТ361 (если Т5 — КТ315) или аналогичные, но можно и устаревшие, германиевые транзисторы, например, МП42Б (если Т5 — МП38А);
  • М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
  • Т — ТМ-2А .

В данной схеме также целесообразно использовать транзисторы с большим коэффициентом усиления, но малым обратным током коллектора (Iк0), например, 159НТ1В (Iк0=20нА) или КТ3102 (Iк0=50нА), или аналогичные. Выходные транзисторы могут использоваться как кремниевые (КТ315 и КТ361, КТ3102 и КТ3107, и т.п.), так и германиевые (устаревшие транзисторы МП38А и МП42Б и т.п.).

Настройка схемы, как и в случае схемы УНЧ на рис.11.2, сводится к установке резистором R2 и резистором RЗ соответствующих напряжений на транзисторах Т2 и Т5, Т6: 1,5В — на коллекторе Т2 и 1,5В — на эмиттерах Т5 и Т6.

Предусилитель для гитары с каналом Distortion.

Предусилитель для гитары с каналом Distortion.


Гитарный предусилитель с каналом Distortion

Проект с сайта Construyasuvideorockola. Пьезо-датчики и гитарные звукосниматели имеют малый выходной сигнал, поэтому его невозможно подключить напрямую ко входу усилителя мощности. Для этих целей между гитарой и усилителем ставится предварительный усилитель. Один из вариантов схемы гитарного предварительного усилителя рассмотрен ниже. Он включает в себя два канала, первый для чистого звука, второй реализует гитарный эффект Distortion. Оба канала имеют независимые трехполосные регуляторы тембра. Данный преамп возможно использовать практически с любым усилителем мощности и прекрасно подойдет для конструкций гитарных комбиков. Принципиальная схема показана на двух изображениях, то есть схема самого предусилителя, и схема канала Distortion соответственно:


Предусилитель с 3 полосным эквалайзером


Схема входного предусилителя с регулятором перегруза

Предварительный усилитель с темброблоками построен на ОУ TL074, канал эффекта Distortion реализован на ОУ JRC4558. Именно 4558 советует автор, но за неимением такового можно поставить TL072. Оба операционных усилителя не являются дефицитом, равно как и все остальные элементы схемы.

На плате установлена кнопка типа П2К 6Pin с двумя группами контактов и двумя фиксированными положениями, она включает эффект Distortion. Автор советует применить переключатель, имеющий в своей конструкции крепежную пластину, посредством которой он крепится с помощью болтов к печатной плате. Эта мера предотвратит выламывание контактов и нарушению пайки этих контактов с дорожками печатной платы. В качестве входа применен разъем под гитарный Jeck 6,3 mm с выводами под монтаж на плату.

Печатная плата в формате LAY6 рисовалась с применением исходников, повзаимствованных на сайте Construyasuvideorockola (com), вид платы следующий:

Фото-вид платы гитарного преампа в формате LAY6:


Preamp for guitara electro LAY6 FOTO

Список элементов для повторения схемы гитарного предусилителя с каналом Distortion:

• JRC4558 или TL 072 – 1 шт. • TL 074 – 1 шт.

• 100K – 4 шт. • 68K – 2 шт. • 220K – 2 шт. • 12K – 4 шт. • 1K2 – 4 шт. • 3K9 – 4 шт. • 1K8 – 4 шт. • 10K – 3 шт. • 1M – 2 шт. • 56K – 2 шт. • 390R – 1 шт. • 200K – 2 шт.

• 1 uF /25v – 6 шт. • 2200 uF /25v – 2 шт. • 100 uF / 25v – 2 шт. • 330 pF (331, керамика) – 1 шт. • 100 nF (104 пленка) – 5 шт. • 22 pF (керамика) – 2 шт. • 22 nF (пленка) – 2 шт. • 0.47 uF/ 25v – 2 шт. • 47 nF (473 пленка) – 2 шт. • 4,7 nF (472 пленка) – 4 шт. • 0.01 uF (103 пленка) – 1 шт.

• Диодный мост на 1 Ампер типа W04 (W06) – 1 шт. • 1N4148 – 2 шт.

• 100K – 6 шт. • 20K – 2 шт. • 10K – 1 шт. • 500K – 1 шт.

• Jack 6,3 mm моно под монтаж на плату – 1 шт. • Кнопка типа П2К 6Pin – 1 шт. • Трансформатор 9V + 9V на ток порядка 300 mA – 1 шт.

Схема внешних соединений:

Плата гитарного предусилителя в сборе:

Размер архима с материалами по гитарному преампу с Distortion-каналом – 1,4 Mb.

https://youtube.com/watch?v=ekNmavG_5A8

Элементарная база

Современная элементная база позволяет создавать качественные УНЧ на основе малошумящих операционных усилителей (ОУ), например, К548УН1, К548УН2, К548УНЗ, КР140УД12, КР140УД20 и т.д.

Однако, несмотря широкую номенклатуру специализированных микросхем и ОУ, и их высокие параметры, УНЧ на транзисторах в настоящее время не потеряли своего значения. Использование современных, малошумящих транзисторов, особенно в первом каскаде, позволяет создать оптимальные по параметрам и сложности усилители : малошумящие, компактные, экономичные, рассчитанные на низковольтное питание. Поэтому транзисторные УНЧ часто оказываются хорошей альтернативой усилителям на интегральных микросхемах.

Для минимизации уровня шумов в усилителях, особенно в первых каскадах, целесообразно использовать высококачественные элементы. К таким элементам относятся малошумящие биполярные транзисторы с высоким коэффициентом усиления, например, КТ3102, КТ3107. Однако в зависимости от назначения УНЧ используются и полевые транзисторы.

Большое значение играют и параметры остальных элементов. В малошумящих каскадах электронных схем используют оксидные конденсаторы К53-1, К53-14, К50-35 и т. п., неполярные — КМ6, МБМ и т. п., резисторы — не хуже традиционных 5% МЛТ-0.25 и МЛ Т-0.125, лучший вариант резисторов — проволочные, безиндуктивные резисторы.

Входное сопротивление УНЧ должно соответствовать сопротивлению источника сигнала — микрофона или заменяющего его датчика. Обычно входное сопротивление УНЧ стараются сделать равным (или немного больше) сопротивлению источника-преобразователя сигнала на основных частотах.

Для минимизации электрических помех целесообразно для подключения микрофона к УНЧ использовать экранированные провода минимальной длины. Электретный микрофон МЭК-3 рекомендуется монтировать непосредственно на плате первого каскада микрофонного усилителя.

При необходимости значительного удаления микрофона от УНЧ следует использовать усилитель с дифференциальным входом, а подключение осуществлять витой парой проводов в экране. Экран подключается к схеме в одной точке общего провода максимально близко к первому ОУ. Это обеспечивает минимизацию уровня наведенных в проводах электрических помех.

Детали

Полевые транзисторы следует подобрать в пары по начальному току стока. У транзисторов VT1, VT2 он должен быть около 0,8-1,8 мА, у VT3, VT4 — не менее 5-6 мА. VT1 можно взять с индексами Б, А, VT2 — с индексами И, Е, Ж, К, VT3, VT4 — с индексами Д, Г, Е, КТ3107 — с индексами Б или И, КТ3102 — соответственно А или Б, В, Д, VT5-VT8 можно не подбирать

Конденсаторы С5, С7 — типов КТ, КД, С1-С4 — К73-16, К73-17, К71-4, К76-5 и т.п. В качестве С3, С4 можно использовать электролитические конденсаторы, например, К50-16, К50-6 либо импортные.

Питание усилителя — от любого стабилизированного двуполярного источника напряжения ±15 В.

Какие бывают предусилители?

1. По форм-фактору: встроенными и внешними

, но об этом было сказано выше.

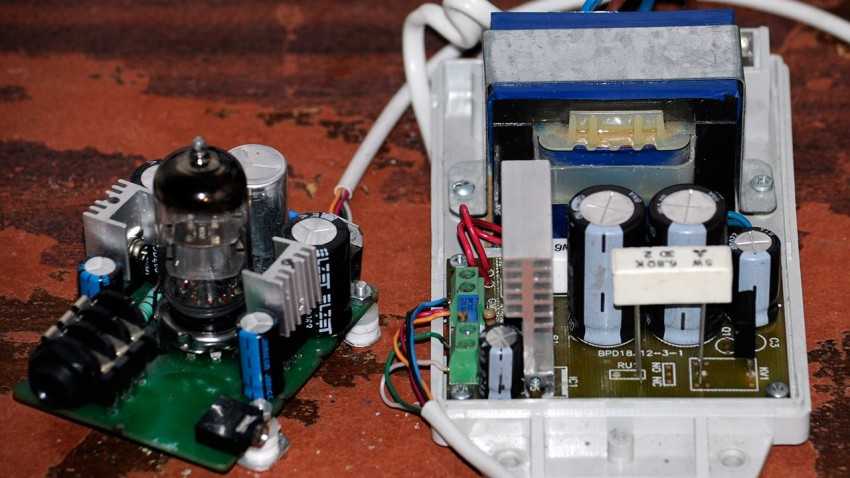

2. По схеме: ламповыми, транзисторными и моделирующими

. Ламповые схемы традиционно считаются более «теплыми» и «живыми» в плане звука по сравнению с транзисторными. Но и стоят они обычно дороже. Для того, чтобы заметить этот особый ламповый звук, предусилитель должен быть из высшего ценового диапазона. Если хотите сэкономить, выбирайте транзисторный предусилитель, при средней цене разницу с ламповым вы вряд ли ощутите.

Также можно найти и гибридный микрофонный

предусилитель, сочетающий в себе ламповые и транзисторные компоненты.

Моделирующие предусилители

основаны на транзисторных схемах, но с помощью цифровых преобразований моделируют особенности звука ламповых предусилителей.

3. По характеру влияния на сигнал: окрашивающие и прозрачные

. Окрашивающие предусилители (color preamps), как следует из названия, придают звуку характерные особенности. Обычно, их используют звукорежиссеры в попытках придать уникальности своим миксам. Прозрачные предусилители призваны выдавать чистый звук без каких-либо примесей. Обычно, такими являются транзисторные бестрансформаторные предусилители.

4. По наличию трансформатора: трансформаторные и безтрансформаторные

. Название говорит само за себя – в семе либо присутствует трансформатор, либо нет. Трансформаторные предусилители звучат более жирно, но при этом окрашивают звук.

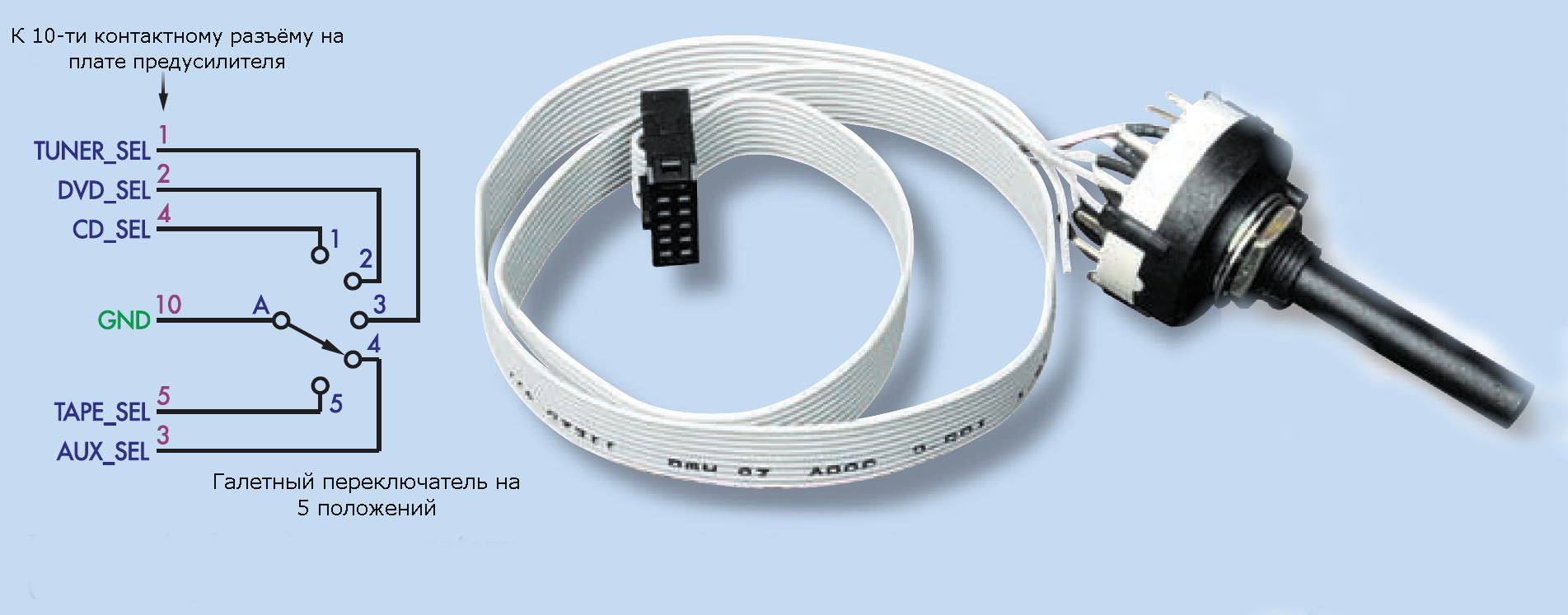

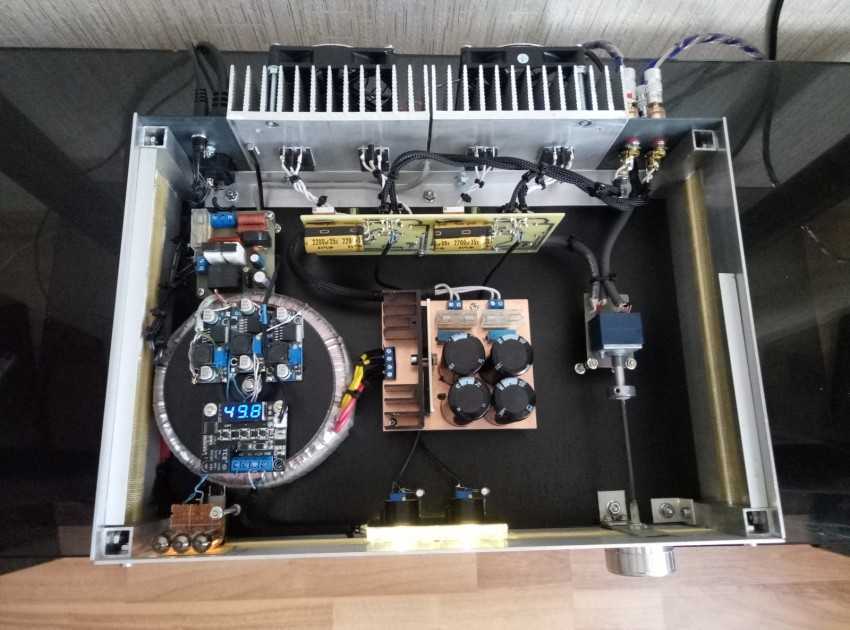

Селектор входов

Как упоминалось ранее, каждый вход RCA переключается с помощью шины управления (разъём CON4). Для включения входа соответствующий контакт надо соединить с землей (GND). В следующих статьях мы опишем конструкцию блока дистанционного управления усилителем (только если будет интерес читателей!).

Но дешевле и проще (или хотя бы временно) для коммутации входов использовать галетный переключатель. Для этого потребуется однополюсный 5-позиционный галетный переключатель и кабель для его подключения.

Так как по кабелю аудиосигнал не передаётся, то его длина и расположение в корпусе не критичны.

Увеличение по клику

Предусилитель для динамического микрофона

-У Вас компьютер есть? А караоке?

— Все есть, только купленный «для караоке» микрофон почему-то плохо работает, наверно неисправен.

К сожалению, аналогичный диалог легко может случиться.

Причина в том, что представленные на рынке в большом ассортименте микрофоны, хорошие динамические микрофоны, имеют низкую чувствительность.

Микрофонный вход звуковых карт рассчитан на использование электретных микрофонов, имеющих очень большую чувствительность.

Для сравнения, чувствительность динамических микрофонов (1…5)мВ/Па, а электретных (10…50)мВ/Па, и более.

Даже при использовании электретных микрофонов, иногда, требуется увеличение чувствительности микрофонного входа звуковой карты.

Наиболее простой, а может быть и единственный, способ разрешить возникшие проблемы — применить предусилитель, микрофонный предусилитель.

Самая простая принципиальная схема и соответствующая ей монтажная представлены ниже.

R1 — 10кОм;R2 — 3,9кОм, подбирать при регулировке;С1 — 5мкФ;VT1 — транзистор КП303А. Примечание — здесь и далее сетка — 2,5мм.
Рис.1

После сборки, подключив предусилитель к микрофонному входу звуковой карты, необходимо проверить напряжение постоянного тока на выходе (они же контакты для питания) предусилителя. Напряжение должно быть от 2 до 3 В, номинальное значение 2,5 В, иначе подобрать резистор R2.

На разъеме для подключения к звуковой карте, если он «стерео», необходимо соединить оба «сигнальных» контакта.

Элементы схемы определены из расчета, что резистор на входе звуковой карты имеет номинал около 13 кОм (два параллельно соединенных канала, левый и правый).

Коэффициент передачи предусилителя около 20. Зависит от параметров транзистора и сопротивления резистора на входе звуковой карты (на схеме без позиционного обозначения), для транзистора КП303А

Ku=S*R=(1…4)*13=(13…52)

где S — крутизна вольтамперной характеристики, (1…4)мА/В,

R — сопротивление параллельно соединенных резисторов на входе звуковой карты, 13 кОм.

Недостатки. Схема неработоспособна с электретными и другими нединамическими микрофонами. При некотором стечении неблагоприятных факторов, могут быть повышенные (но едва заметные «на слух») нелинейные искажения. Низкая температурная стабильность, при эксплуатации в «комнатных условиях» неактуально, низкая повторяемость коэффициента усиления «по образцам».

Преимущество этой схемы в том, что она не требует собственного источника питания и, конечно, простота.

«Конструкция выходного дня» представлена на фотографии. Монтаж выполнен «на рыбе», плата из двухстороннего фольгированого текстолита с изоляционными прорезями по фольге. Резисторы — SMD-компоненты. Кабели крепятся к плате с помощью «самолета» из белой жести, пайкой. Для исключения нежелательного электрического контакта элементов предусилителя, его необходимо поместить в корпус их изоляционного материала. Или обернуть скотчем.

Не смотря на простоту, даже примитивность, с успехом эксплуатируется мною много лет, (микрофон YAMAHA Y-907, Audio port M/B EliteGroup K7S5A).

Рис.2

Следующая схема немного сложнее, но значительно лучше.

R1 — 10кОм;R2 — 3,9кОм, подбирать при регулировке;R3 — 750 Ом;С1 — 5мкФ; VT1 — транзистор КП303А;

VT2 -транзистор КТ3107Б.

Рис.3

Эта схема, в отличии от предыдущей, не имеет заметных нелинейных искажений, имеет большую температурную и другую стабильность. Имеет возможность устанавливать, при регулировке, необходимый коэффициент усиления в диапазоне (3…?) (подбором резистора R3). Естественно, чем больше усиление, тем больше нестабильность и нелинейные искажения.

Регулировка аналогична предыдущему.

В случае, если при эксплуатации микрофона наблюдается «бубнение», рекомендую уменьшить номинал конденсатора C1 до 1 мкФ. При этом повысится нижняя граничная частота предусилителя, т.е. будет исключено усиление низких частот.

fluct.narod.ru

  • Предусилитель на микросхеме TDA1524A
  • Микрофонный предусилитель для сигналов с частотами…

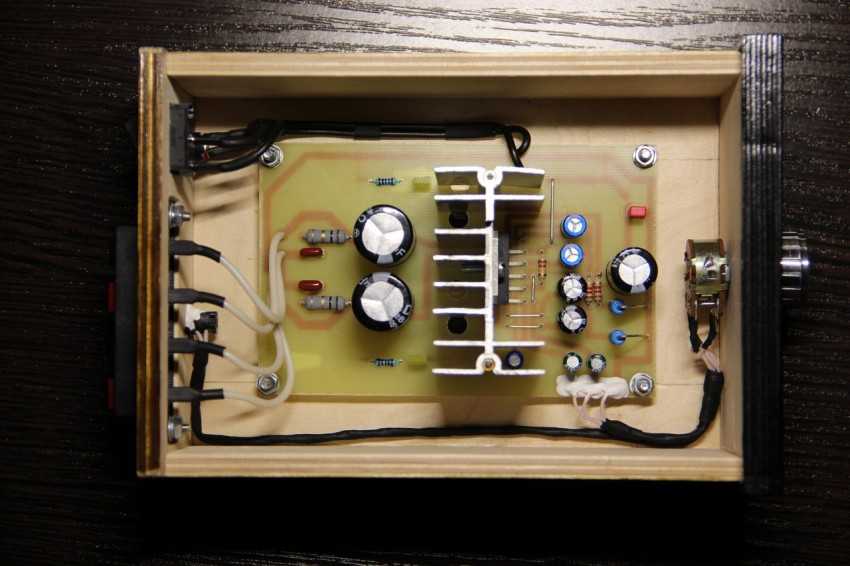

Как собрать стереоусилитель для колонок своими руками 12в

Все кто решается на создание усилителя для колонок, прежде всего интересуется компонентами, которые нужны для сборки. Подобные устройства работают благодаря микросхемам и транзисторам, хотя есть и случаи, когда используются лампы.

Рекомендации

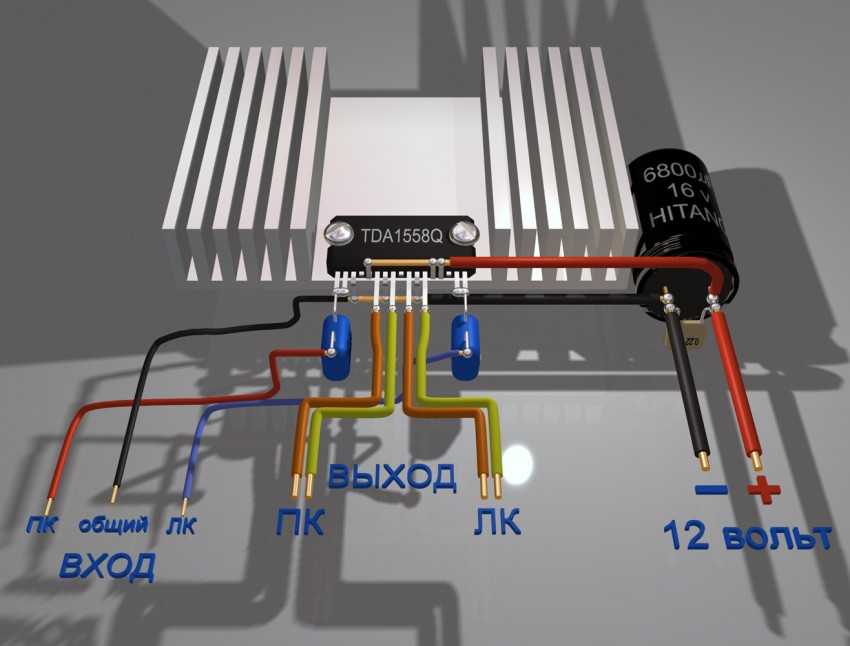

Созданный вручную усилитель звука, основанный на микросхемах типа TDA и ему подобных, очень быстро нагревается. Для того чтобы предотвратить перегрев необходимо устанавливать радиаторные решётки. Размеры и типы решёток зависят от вида микросхем и мощности создаваемого устройства. Поэтому, необходимо предварительно в корпусе оставить для неё место.

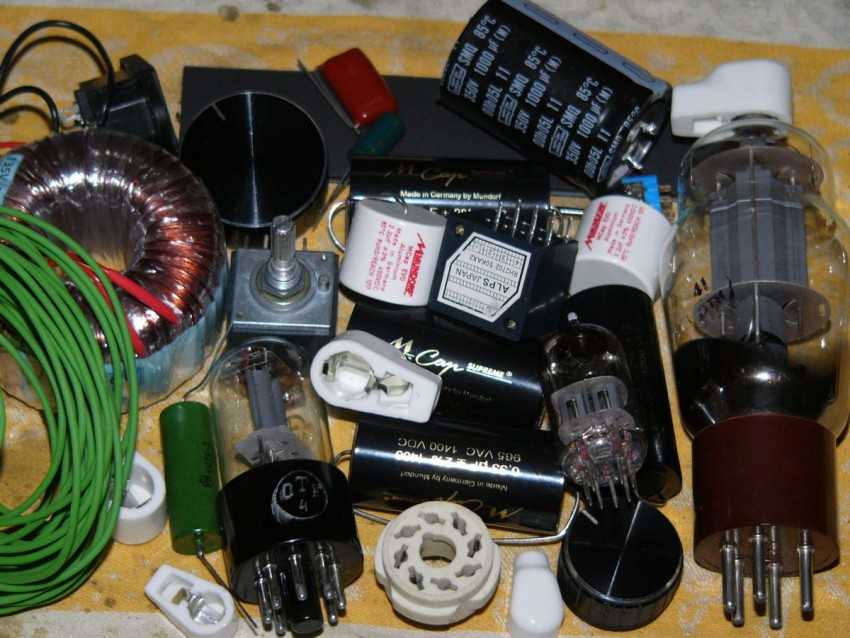

Что вам понадобится в процессе

Чтобы приступить к изготовлению устройства, понадобится:

  • корпус;
  • штекер;
  • блок питания;
  • микросхема;
  • кнопка-выключатель;
  • проводки;
  • охладительный радиатор;
  • шурупы;
  • термоклей с термопастой;
  • паяльник и канифоль.
  1. Бур — расширитель. Он необходим для бурления отверстий в пластике или металле. Это очень удобный и точный инструмент, при помощи которого можно легко собрать корпус.
  2. Микросхемы. Необходимые микросхемы типа TDA легко можно найти на прилавках магазинов. В качестве альтернативы можно разобрать старый телевизор, и изъять оттуда нужную микросхему.
  3. Транзисторы. Транзисторы удобны своим маленьким потреблением энергии и тем, что их легко вмонтировать в любое устройство. Они отлично передают звук и его не нужно настраивать.
  4. Лампы. Уже мало кто создаёт устройства основанного на лампах. Но, тем не менее, такие устройства обладают отличными параметрами звука. Такие устройства имеют большой ряд недостатков: употребляют много энергии, занимают много места, тяжелее обычных, дорогие.

Разобравшись с необходимыми компонентами можно приступать к сборке устройства.

Схемы и инструкции по сборке

Существует множество схем по сборке усилителей. Они в первую очередь зависят от того старая или цифровая техника будет создана, размера и источника питания устройства. Собираются схемы на печатной плате, которая в итоге сделает устройство компактным. Также для сборки следует иметь в наличии паяльник.

Схема, которая, была разработана британцем Джоном Линсли-Худом, базируется на использовании четырёх транзисторов без использования микросхем. Такая схема позволяет с точностью воспроизводить форму входного сигнала, что даёт в итоге качественное усиление и синусоиду.

Справка. Самым простым видом схем является создание усилителя на основе микросхемы, в составе которой есть транзисторы и конденсаторы.

Только профессионалы могут создавать собственные схемы. Для новичков существует программа Sprint Layout, где можно посмотреть схемы и выбрать нужную.

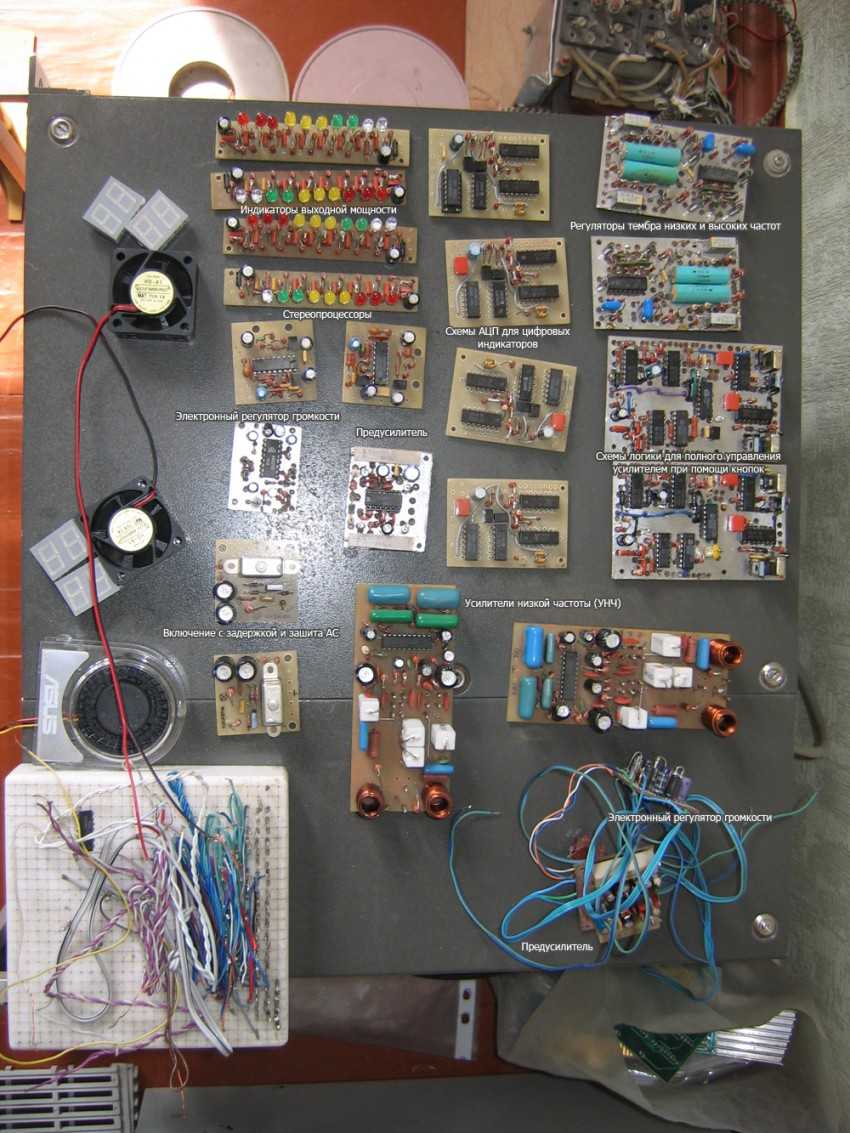

Предусилители

Магнитная запись

Тонкомпенсированный регулятор громкости с адаптацией к регулятору тембра

В литературе много схем аналоговых тонкомпенсированных регуляторов громкости (ТКРГ). Однако все они имеют свои недостатки – о чем так же отражено в литературе, часть которой в списке в конце. В этой статье сделана попытка создать улучшенный ТКРГ, призванный максимально устранить недостатки…

1 1706 0

Транзисторный усилитель для микрофона Dialog M-108

Схема самодельного микрофонного усилителя для настольного микрофона Dialog M-108. Предназначенный для использования с персональными компьютерами настольный микрофон Dialog М-108 состоит из электретного капсюля, который напрямую подключают к входу компьютерной звуковой платы тонким неэкранированным …

1 803 0

Схема предварительного усилителя НЧ с темброблоком (LM833, TL071)

Схема самодельного усилителя сигнала НЧ с корректировкой тембр и громкости на ОУ. На рисунке 1 приведена схема предварительного усилителя. Он обеспечивает десятикратное усиление уровня сигнала по напряжению, регулировку громкости, стереобаланса и тембра по низким и высоким частотам. Усилитель …

1 3604 0

Простой предварительный усилитель НЧ на микросхеме TL072

Эта схема предварительного УНЧ может пригодится при проектировании Hi-Fi усилителя низкой частоты. Схема выполнена на сдвоенном операционном усилителе TL072. На А1.1 сделан собственно предварительный усилитель, коэффициент усиления которого численно равен отношению R2/R3 …

4 4137 0

Малошумящий усилитель для электретного микрофона (LM833, NJM2068, AD822)

Простой, малошумящий, рассчитанный на подключение электретного микрофона, с однополярным питанием микрофонный усилитель может найти различное применение, например, для измерения АЧХ. Схема электрическая принципиальная устройства приведена на рисунке. Микрофонный капсюль ВА1 -типа WM-61A …

1 2974 0

Микрофон с ламповым предусилителем (6С51Н, МК-319)

Схема лампового предусилителя для микрофона МК-319, применена лампа 6С51Н. Предпочтения в выборе ламповых или транзисторных предусилителей микрофонов носят более субъективный характер, чем результат анализа объективных параметров и характеристик. Тем не менее спрос рождает предложение — в статье представлен встраиваемый в конденсаторный микрофон ламповый бестрансформаторный предусилитель, в котором используется нувистор …

1 3933 0

Простой транзисторный преамп с регуляторами тембра (КТ3102)

Принципиальная схема простого предварительного усилителя НЧ с регулировкой тембра, выполнен на транзисторах КТ3102

Не менее важной частью УНЧ чем усилительмощности является так же и предварительный усилитель в котором осуществляется не только предварительное усиление сигнала, но и его частотная …. 4 6894 0

4 6894 0

Простой преамп с темброблоком (LM4558)

Схема самодельного предварительного усилителя (преампа) с темброблоком, выполнен на микросхеме LM4558

Важной частью аудиоусилителя является предварительный усилитель. Желательно чтобы он мог не только усиливать сигнал, но и регулировать его АЧХ

На рисунке справа приводится схема несложного …

4 9792 6

Как повысить входное сопротивление входа звуковой карты ПК

Принципиальная схема простого преампа на двух полевых транзисторах КП303 для подключения звукоснимателей и других источников сигнала к входу звуковой карты компьютера. Если у вас сохранились виниловые грампластинки, и даже есть рабочий пьезоэлектрический проигрыватель для них, велик соблазн старые …

0 3626 1

Простой усилитель воспроизведения на микросхеме NE5532

Рассмотрена принципиальная схема самодельного предварительного усилителя НЧ на микросхеме NE5532. Оживить старую кассетную деку можно, установив в неё новую электронную начинку. На рисунке показана схема усилителя воспроизведения для стационарного кассетного магнитофона или магнитофонной …

0 5291 0

1 …

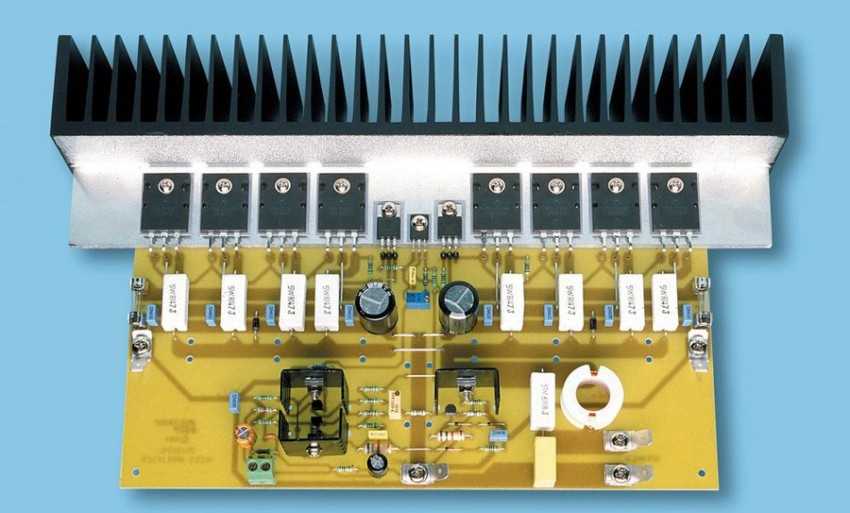

Как правильно создать усилитель звука

В первую очередь для сборки подобного прибора для колонок понадобятся инструменты, а также требуемые комплектующие элементы. Схемы простейших усилителей собираются посредством паяльника, обустроенного на опоре высокой степени устойчивости. Желательно применять определённые паяльные станции.

В процессе собственноручной сборки усилителя для осуществления тестирования соответствующей схемы, либо применения на протяжении непродолжительного периода времени, хорошим вариантом станет модель на проводе, однако для неё понадобится много свободного пространства для расположения комплектующих элементов.

Плата печатного типа выступает гарантией максимальной компактности прибора и удобного использования в будущем.

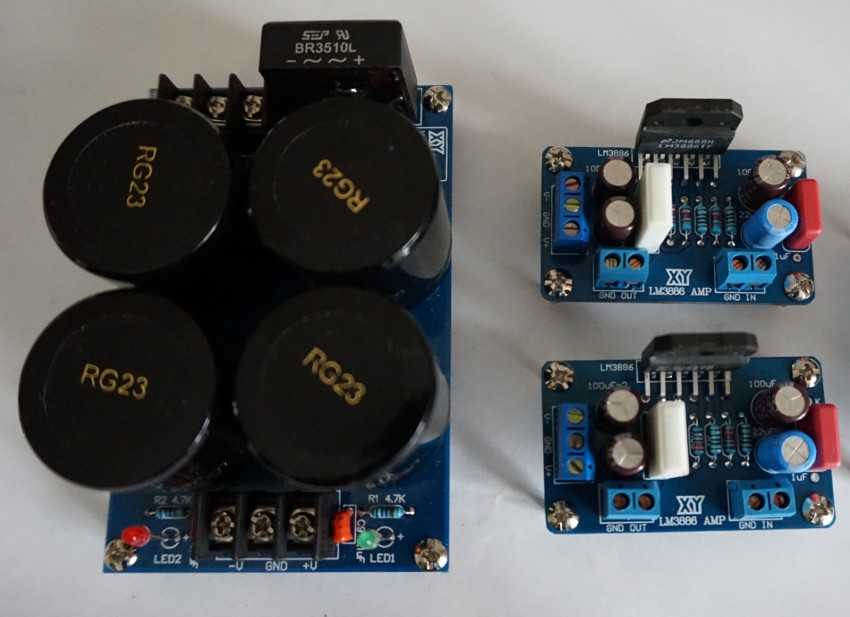

Востребованный и доступный по ценовой категории усилитель, предназначенный для наушников, либо небольших динамиков, изготавливается на основе микросхемы, представляющей управляющего небольшого размера блока с вшитыми комплектом команд для управления электросигналом.

К схеме с нужной микросхемой следует присоединить пару резисторов и, конечно же, конденсаторов. В общей сложности цена усилителя, собранного своими руками, окажется намного ниже стоимости аппаратуры, приобретённой в специализированном магазине, при этом ограничение функционала заключается в изменении громкости сигнала.

Не стоит забывать об особенностях усилителей одноканального назначения, самостоятельное изготовление которых осуществляется на основе, как схем TDA, так и их аналогов.

В зависимости от приобретённой микросхемы, а также мощности устройства повышается размер нужного радиатора. При сборке усилителя внутри корпусной части, нужно заблаговременно продумать место, предусмотренное под теплоотводом.

К ещё одной особенности создания усилителя собственными руками, как показано на фото, относится минимально потребляемая мощность, что даёт возможность применять упрощённый усилитель в машинах, в пути, либо дома. Некоторым простым усилителям достаточно всего несколько вольт.

Мощность, которая потребляется, напрямую зависит от необходимого уровня усиления сигнала. Звуковой усилитель с используемого плеера для необходимых наушников потребляет примерно 3 Вт.

Для изготовления схем неопытному радиолюбителю лучше использовать специальную программу, для которой файлы имеют требуемое расширение.

Собственноручное создание необходимой схемы возможно при наличии определённых знаний и желании экспериментировать с ними. В обратном случае, лучше скачивать файлы для быстрой сборки замены усилителя максимально низкой частотности.
