Как проверить тиристор

Содержание

Блиц-советы

Рекомендации:

Перед тем как проверять тиристор, следует внимательно ознакомиться с техническими характеристиками данного устройства. Эти знание помогут быстрей и эффективней проверить тиристор.
Обычные, стандартные устройства для измерения (омметр, тестер, мультиметр) хорошо зарекомендовали себя для проверки тиристора, но современные приборы, дадут информацию намного точней. К тому же их гораздо легче использовать.
Во избежание неприятных ситуаций все схемы должны собираться в точности.
В работе с любыми диодными устройствами, включая тиристоры, нужно соблюдать технику безопасности.

Защита тиристора:

Тиристоры действуют на скорость увеличение прямого тока. В тиристорах обратный ток восстановления. Если этот ток упадет до низшего значения, может возникнуть перенапряжение. Чтобы предотвратить перенапряжения используются схемы ЦФТП. Также для защиты используют варисторы, их подключают к местам, где выводы индуктивной нагрузки.

Тиристор – переключающий полупроводниковый прибор, пропускающий ток в одном направлении. Этот радиоэлемент имеет четыре кремниевых слоя типа «n» и «p» и три вывода – анод (А), катод (К) и управляющий электрод (УЭ) (рис. 1а).

Как и полупроводниковый диод, тиристор проводит ток в одном направлении, но может находиться в двух состояниях: выключено и включено. Управление осуществляется по входу УЭ (см рис. 1б). После включения для возврата тиристора в исходное (выключенное) состояние необходимо, чтобы с управляющего электрода было снято напряжение или было закорочено с катодом, как на рисунке 1в. Закрытие тиристора так же можно произвести сменой полярности, т. е. переменным питающим напряжением.

Схема прибора для проверки исправности тиристора с таблицей состояния, исходя из принципов работы тиристора, представлена на рисунке 2.

Прибор проверки тиристора питается от сети переменного тока через понижающий трансформатор Т1. Нажатием на кнопку SB1 «Контроль», определяется исправность или неисправность тиристора, в соответствии с таблицей истинности на рисунке 3.

В приборе для проверки тиристора применены резисторы МЛТ, причем резистор R1 составлен из трех резисторов МЛТ-2 сопротивлением по 150 Ом, соединенных параллельно. Диоды кремневые маломощные на рабочее напряжение более 30 вольт. В качестве понижающего трансформатора подойдет любой, мощностью более 10 ватт и напряжением на вторичной обмотке 22…27 вольт.

Виды тиристоров и их особые свойства

Полупроводниковые технологии все еще разрабатываются и совершенствуются. За несколько десятилетий появились новые разновидности тиристоров, которые имеют некоторые отличия.

Динисторы или диодные тиристоры. Отличаются тем, что имеют только два вывода. Открываются подачей на анод и катод высокого напряжения в виде импульса. Называют еще «неуправляемые тиристоры».
Тринисторы или триодные тиристоры. В них есть управляющий электрод, но управляющий импульс может подаваться: На управляющий выход и катод. Название — с управлением катодом.
На управляющий электрод и анод. Соответственно — управление анодом.

Тиристоры могут управляться как с анода, так и с катода

Есть также разные виды тиристоров по способу запирания. В одном случае достаточно уменьшения анодного тока ниже уровня тока удержания. В другом случае — подается запирающее напряжение на управляющий электрод.

По проводимости

Мы говорили, что проводят тиристоры ток только в одном направлении. Обратной проводимости нет. Такие элементы называют обратно-непроводящие, но существуют не только такие. Есть и другие варианты:

Имеют невысокое обратное напряжение, называются обратно-проводящие.
С ненормируемой обратной проводимостью. Ставят в схемах, где обратное напряжение возникнуть не может.
Симисторы. Симметричные тиристоры. Проводят ток в обоих направлениях.

Различают в основном, по типу проводимости и способу управления

Тиристоры могут работать в режиме ключа. То есть при поступлении импульса управления подавать ток на нагрузку. Нагрузка, в этом случае, рассчитывается исходя из напряжения в открытом виде. Надо также учитывать наибольшую рассеиваемую мощность. Вот в этом случае лучше выбирать металлические модели в виде «летающей тарелки». К ним удобно приделывать радиатор — для более быстрого охлаждения.

Классификация по особым режимам работы

Еще можно выделить следующие подвиды тиристоров:

Запираемые и незапираемые. Принцип работы тиристора незапираемого немного другой. Он находится в открытом состоянии когда плюс приложен к аноду, минус — на катоде. Переходит в закрытое состоянии при смене полярности.
Быстродействующие. Имеют малое время перехода из одного состояния в другое.
Импульсные. Очень быстро переходит из одного состояние в другое, используется в схемах с импульсными режимами работы.

Основное назначение — включение и выключение мощной нагрузки при помощи маломощных управляющих сигналов

Основная область использования тиристоров — в качестве электронного ключа, служащего для замыкания и размыкания электрической цепи. В общем много привычных устройств построены на тиристорах. Например, гирлянда с бегущими огнями, выпрямители, импульсные источники тока, выпрямители и многие другие.

Тиристор в цепи переменного тока. Импульсно — фазовый метод

Тиристор в цепи переменного тока. Импульсно — фазовый метод.

style=»display:inline-block;width:728px;height:90px» data-ad-client=»ca-pub-5076466341839286″ data-ad-slot=»1544101189″>

Система управления тиристорами в цепях переменного и пульсирующего тока использует, синхронизированную с сетью, бесконечную серию управляющих импульсов и осуществляет сдвиг фазы фронтов управляющих импульсов относительно перехода напряжения сети через ноль. Сформированный специальным устройством управляющий импульс подается на переход управляющий электрод – катод тиристора, которым и подключает электрическую сеть в нагрузку. Разберем работу такой системы на примере регулятора температуры жала электрического паяльника мощностью до 100 ватт и напряжением 220 вольт. Схема этого устройства изображена на рис 1.

Регулятор температуры электрического паяльника в сети переменного тока 220 вольт, состоит из диодного мостика на КЦ405А, тиристора КУ202Н, стабилитрона , узла формирования импульсов управления. С помощью мостика переменное напряжение превращается в пульсирующее напряжение (Umax = 310 B) положительной полярности (точка Т1).

Узел формирования состоит : — стабилитрон, формирует за каждый полупериод трапецевидное напряжение (точка Т2); — временная зарядно-разрядная цепочка R2, R3, C; — аналог динистора Тр1, Тр2.

С резистора R4 снимается напряжение импульса для запуска тиристора (точка 4).

На графиках (рис 2) показан процесс формирования напряжений в точках Т1 – Т5 при изменении переменного резистора R2 от нуля до максимума.

Через резистор R1 пульсирующее напряжение сети поступает на стабилитрон КС510. На стабилитроне формируется напряжение трапецевидной формы величиной 10 вольт (точка Т2). Оно определяет начало и конец участка регулирования.

Параметры временной цепочки (R2, R3, C) подобраны так, чтобы за время одного полупериода конденсатор С успел зарядиться полностью. С началом перехода напряжения сети Uc через ноль, с появлением трапецеидального напряжения, начинает расти напряжение на конденсаторе С. При достижении напряжения на конденсаторе Uк = 10 вольт, пробивается аналог тиристора (Тр1, Тр2). Конденсатор С через аналог разряжается на резистор R4 и, включенный параллельно ему, переход Уэ – К тиристора (точка Т3) и включает тиристор. Тиристор КУ202 пропускает основной ток нагрузи по цепи: сеть – КЦ405 – спираль паяльника – анод – катод тиристора – КЦ405 – предохранитель — сеть. Резисторы R5 — R6 служат для устойчивой работы устройства.

Запуск управляющего узла автоматически синхронизирован с напряжением Uc сети. Стабилитрон может быть Д814В,Г,Д. или КС510,КС210 на напряжение 9 – 12 вольт. Переменный резистор R2 – 47 — 56 Ком мощностью не менее 0,5 ватт. Конденсатор С – 0,15 — 0,22 мкФ, не более. Резистор R1 – желательно набрать из трех резисторов по 8,2 Ком, двух ваттных, чтобы не сильно нагревались. Транзисторы Тр1, Тр2 – пары КТ814А, КТ815А; КТ503А, КТ502А и др.

Если регулируемая мощность не превысит 100 ватт, можно использовать тиристор без радиатора. Если мощность нагрузки больше 100 ватт необходим радиатор площадью 10 – 20 см.кв. В данном импульсно – фазовом методе импульс запуска для тиристора вырабатывается в пределах всего полупериода. Т.е. происходит регулировка мощности почти от ноля до 100%, при регулировании фазового угла от а=0 до а=180 градусов. На графиках в точке №5 показаны формы напряжений на нагрузке при выборочных фазовых углах: а = 160, а = 116, а = 85, а = 18 градусов. При значении а = 160 градусов, тиристор закрыт почти во все время прохождения полупериода сетевого напряжения (мощность в нагрузке очень мала). При значении а = 18 градусов, тиристор открыт почти во все время действия полупериода (мощность в нагрузке равна почти 100%). В графиках в точке №4 во время открытия тиристора, вместе с появлением запускающего импульса, добавляется падение напряжения на открытом тиристоре (Uп на графике в точке №4).

Все показанные эпюры напряжений в точках Т1 — Т5, относительно точки Т6, можно посмотреть на осциллографе.

style=»display:inline-block;width:728px;height:90px» data-ad-client=»ca-pub-5076466341839286″ data-ad-slot=»1544101189″>

Проверка на исправность

Проверить тиристор ку202н на исправность можно мультиметром, начать ее следует с проверки n-p перехода между анодом и управляющим электродом. Он должен прозваниваться так же, как обычный диод, то есть при прямом подключении (положительное напряжение на управляющий электрод, а отрицательное на катод) сопротивление перехода должно быть небольшим, а при обратном подключении большим.

Для более детальной проверки требуется выполнить такие действия:

Переключаем мультиметр в положение для измерения сопротивления до 2 кОм. На щупы прибора должно подаваться напряжение от источника питания.
Теперь нужно подключить щупы мультиметра к аноду и катоду тиристора. При этом прибор должен показывать большое сопротивление, близкое к бесконечности.
При помощи перемычки соединяем анод и управляющий электрод. Сопротивление между анодом и катодом, показываемое мультиметром, должно упасть.
Разъединяем анод и управляющий электрод. Сопротивление должно вырасти.

Можно также проверить тиристор при помощи лампочки и блока питания постоянного тока. Лампочка должна быть рассчитана на то напряжение, которое выдает блок питания. Подключаем положительный полюс блока питания на анод, а отрицательный на катод проверяемого тиристора.

При помощи батарейки, или щупов мультиметра включенного в режиме омметра, подаем отпирающее напряжение на управляющий электрод. Для этого подключаем положительное напряжение к аноду, а отрицательное к управляющему электроду. Если тиристор исправен, лампочка должна зажечься.

Если убрать напряжение между анодом и управляющим электродом лампочка должна продолжать гореть.

Существует способ проверить тиристор ку202н, не выпаивая его из схемы. Для этого нужно:

Отключите плату, на которой находится тиристор, от питания.
Отключаем от схемы управляющий электрод.
Один тестер, настроенный на измерение постоянного напряжения, подключаем к аноду и катоду тиристора.
Второй мультиметр включаем между анодом и управляющим электродом.
Первый тестер должен показывать небольшое напряжение (десятки милливольт).

Хотя он уже снят с производства, его еще можно купить в некоторых местах. Кроме того он присутствует во многих старых электронных приборах, из которых его при желании можно выпаять. Его DataSheet можно скачать здесь.

В схемах и технической документации часто используются различные термины и знаки, но не все начинающие электрики знают их значение. Предлагаем обсудить, что такое силовые тиристоры для сварки, их принцип работы, характеристики и маркировка этих приборов.

Аналоги КУ202Н

Как и любые другие устройства, отечественный тиристор КУ202 имеет зарубежный аналог, который по своим параметрам относится к той же категории компонентов. Зарубежные производители давно ушли от производства такого форм-фактора по мощности тиристоров в металлическом корпусе. На рынке будут доступны только элементы в корпусе транзистора ТО220. Поэтому в любом случае придется внести конструктивные изменения в плату и монтажное место в частности.

К зарубежным аналогам тиристора КУ202Н относятся устройства:

ВТ138;
ВТ151.

Параметры незначительно отличаются от вышеописанного компонента, и средний ток в том числе, равен 7,5 А. Также можно применить в схемах более новый российский элемент Т112-10. Он имеет также металлический корпус с резьбовым отводом, но его размеры будут несколько меньше.

Определение управляющего напряжения

Теперь можно приступать к тестированию тринистора. Для этого возьмем КУ202Н с рабочим током 10 А и напряжением 400 В.

У большинства радиолюбителей имеется мультиметр и неизбежно возникает вопрос, как проверить тиристор мультиметром, возможно ли это и, что дополнительно может понадобиться. Последовательность действий такая:

для начала переключаем мультиметр в положение измерения сопротивления с диапазоном 2 кОм. В этом режиме на измерительных щупах будет присутствовать напряжение внутреннего источника питания тестера;
подключаем щупы к аноду и катоду тринистора. Мультиметр должен показывать сопротивление близкое к бесконечности;
перемычкой замыкаем анод и управляющий электрод. Сопротивление должно упасть, тринистор открылся;
убираем перемычку, прибор опять показывает бесконечность. Это произошло из-за того, что удерживающий ток слишком мал.

https://youtube.com/watch?v=sgmGNPbovDs

Так как тиристор управляется как отрицательными, так и положительными сигналами, то его можно открыть, подключая перемычкой управляющий электрод к катоду.

Мультиметр должен находиться в режиме омметра, и щупы подсоединены к аноду и катоду. Так можно определить, каким напряжением управляется тиристор.

Какие существуют разновидности тиристоров: краткие сведения

Развитие науки и электронных технологий в частности способствовало созданию большого количества полупроводниковых приборов с различной структурой слоев и переходов. (Смотрите картинку в начале статьи.)

Я относительно подробно показал выше структуру и принцип работы КУ202 и аналогичных тиристоров с тремя выводами. Однако это не полный обзор, а только частный случай, характерный для большинства подобных приборов.

Они отличаются по:

количеству выводов и способу управления;
проводимости;
режимам работы;
быстродействию;
другим эксплуатационным параметрам.

Количество выводов

У основной четырехслойной структуры может быть создано 2, 3 или 4 контактных отвода для подключения к внешней схеме.

Что такое динистор

Корпуса с двумя выводами называют динисторами. Для открытия этих полупроводников между анодом и катодом импульсом подают повышенное напряжение.

По принципу работы динисторы бывают:

симметричные;
несимметричные.

Второй тип при обратном напряжении (плюс на катоде, а минус на аноде) всегда закрыт. Он ведет себя как диод и при аварийном токе сгорает. Симметричные же динисторы работают при любой полярности.

Как работает тринистор

Такое название закрепилось за триодными тиристорами (с третьим выводом управляющего электрода). Частный случай этих приборов мы уже разобрали, но на практике следует учитывать, что подобные изделия могут выпускаться с:

Катодным управлением, когда командный сигнал поступает по цепи управляющий электрод — катод.
Анодным — тот случай, что показан на примере КУ202.

При проверке работоспособности полупроводникового перехода следует учесть его конструкцию, а не бездумно копировать мою методику или любую другую, взятую из интернета.

Тринисторы могут выполняться с различными способами закрытия:

запираемые;
незапираемые.

Первым для перехода в закрытое состояние достаточно снизить ток по цепи «анод-катод». Вторым необходимо подать напряжение запирания на управляющий электрод.

Еще раз хочу подчеркнуть, что изложенная методика проверки на примере КУ202 применима для незапираемых тиристоров с управлением по аноду.

Виды проводимостей

В самом начале я сравнивал работу полупроводников с течением реки и заострил внимание на том, что через них ток проходит в одну сторону. Только это утверждение характерно для большинства, а не всех поголовно случаев

Однако учтите, что есть и иные конструкции, специально созданные:

с не высоким обратным напряжением, которые называют обратно-проводящими;
без нормировки обратной проводимости. Их применяют в схемах, исключающих появление обратного напряжения;
для пропускания тока в обе стороны по цепи анод-катод. Это симметричные тиристоры, называемые симисторами либо триаком (от англ — «triac»).

При их проверке следует в обязательном порядке учитывать конструктивные особенности электронных переходов.

Тринисторы чаще всего создаются для работы в схеме электронного ключа. Они управляют мощной силовой нагрузкой за счет подачи слабого сигнала команды через управляющий электрод.

Быстродействие

Этим параметром оценивают скорость перехода полупроводниковых изделий из закрытого состояния в открытое и наоборот. Он может быть критичен при работе сложных схем защит или управления технологическими процессами.

Импульсный режим работы

Созданы и такие приборы, способные мгновенно реагировать на быстро возникающие электротехнические ситуации на сложном производстве. Но в домашнем оборудовании их не применяют.

Особенности лавинных тиристоров

Такие конструкции имеют лавинную вольт-амперную характеристику. При подаче обратного напряжения развивается лавинный процесс. Такая ВАХ:

устойчива к высоким перенапряжениям схемы;
способна работать без дополнительных защит;
равномерно перераспределяет энергию по последовательно подключенным полупроводниковым переходам.

Их используют в схемах защит полупроводниковых разрядников и преобразователях.

Тиристоры имеют очень много разновидностей внутренней схемы, корпусов и принципов работы. Проверка их технического состояния должна учитывать все эти особенности.

Довольно оригинально эта информация изложена в видеоролике владельца Радиолюбитель.

https://youtube.com/watch?v=RPj-3OMf48E

Поскольку тема про тиристоры, принципы их работы и проверки весьма обширная, то жду ваших дополнений или комментариев, которые будут полезны и понятны всем домашним электрикам, включая новичков.

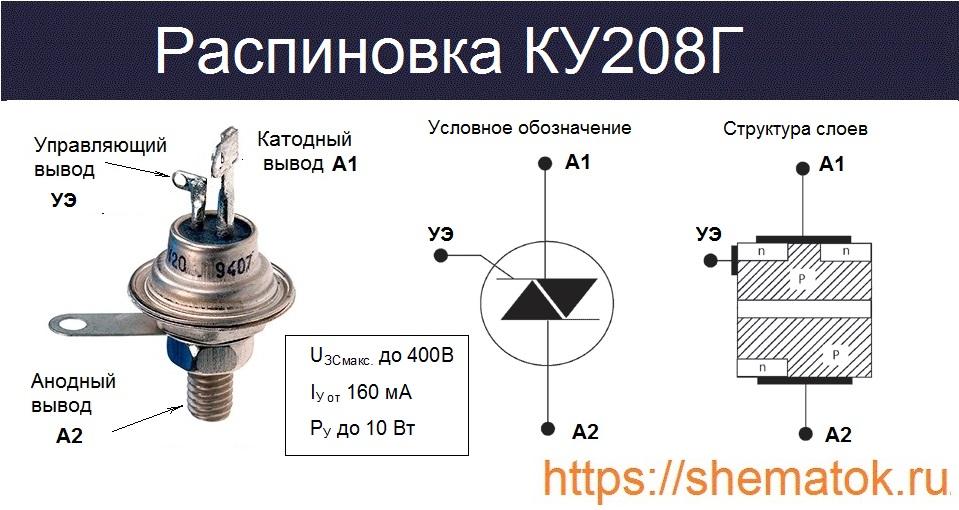

Распиновка

Цоколевка симистора КУ208Г выполнена в металлостеклянном корпусе климатического исполнения УХЛ1, с возможностью крепления на радиатор. Имеет три жесткие вывода с назначением: катодный (A1), анодный (А2), управляющий электрод (УЭ). Масса не превышает 18 гр., без гайки 12 гр.

КУ208Г очень часто путают с обычным тиристором, забывая про слово «симметричный» в его названии. А это означает, что он способен пропускать переменный ток в обоих направлениях – полярность неважна. Именно это свойство делает его симистром.

Контакты «А1» и «А2» у этого устройства обычно называют силовыми (или коммутирующими), а управляющий электрод – затвором. Вместе с тем, их продолжают называть «катодом» и «анодом», для того чтобы физически отличить друг от друга.

Конструкция и детали.

Регулятор собран в корпусе блока питания некогда популярного калькулятора «Электроника Б3-36».

Симистор и потенциометр размещены на стальном уголке, изготовленном из стали толщиной 0,5мм. Уголок прикручен к корпусу двумя винтами М2,5 с использованием изолирующих шайб.

Резисторы R2, R3 и неоновая лампа HL1 одеты в изолирующую трубку (кембрик) и закреплены методом навесного монтажа на других электроэлементах конструкции.

Для повышения надёжности крепления штырей вилки, пришлось напаять на них по несколько витков толстой медной проволоки.

Так выглядят регуляторы мощности, которые я использую много лет.

Get the Flash Player to see this player.

А это 4-х секундный ролик, который позволяет убедиться в том, что всё это работает. Нагрузкой служит лампа накаливания мощностью 100 Ватт.

Схема регулятора с обратной связью

Обратная связь необходима для стабилизации оборотов электродвигателя, которые могут изменяться под воздействием нагрузки. Сделать это можно двумя способами:

Установить таходатчик, измеряющий число оборотов. Такой вариант позволяет производить точную регулировку, но при этом увеличивается стоимость реализации решения.
Отслеживать изменения напряжения на электромоторе и, в зависимости от этого, увеличивать или уменьшать «открытый» режим полупроводникового ключа.

Последний вариант значительно проще в реализации, но требует небольшой настройки под мощность используемой электромашины. Ниже приведена схема такого устройства.

Регулятор мощности с обратной связью

Обозначения:

Резисторы: R1 – 18 кОм (2 Вт); R2 — 330 кОм; R3 – 180 Ом; R4 и R5– 3,3 кОм; R6 – необходимо подбирать, как это делается будет описано ниже; R7 – 7,5 кОм; R8 – 220 кОм; R9 – 47 кОм; R10 — 100 кОм; R11 – 180 кОм; R12 – 100 кОм; R13 – 22 кОм.
Конденсаторы: С1 — 22 мкФ х 50 В; С2 — 15 нФ; С3 – 4,7 мкФ х 50 В; С4 – 150 нФ; С5 — 100 нФ; С6 – 1 мкФ х 50 В..
Диоды D1 – 1N4007; D2 – любой индикаторный светодиод на 20 мА.
Симистор Т1 – BTA24-800.
Микросхема – U2010B.

Данная схема обеспечивает плавный запуск электрической установки и обеспечивает ее защиту от перегрузки. Допускается три режима работы (выставляются переключателем S1):

А – При перегрузке включается светодиод D2, сигнализирующий о перегрузке, после чего двигатель снижает обороты до минимальных. Для выхода из режима необходимо отключить и включить прибор.
В — При перегрузке включается светодиод D2, мотор переводится на работу с минимальными оборотами. Для выхода из режима необходимо снять нагрузку с электродвигателя.
С – Режим индикации перегрузки.

Настройка схемы сводится к подбору сопротивления R6, оно вычисляется, в зависимости от мощности, электромотора по следующей формуле: . Например, если нам необходимо управлять двигателем мощностью 1500 Вт, то расчет будет следующим: 0,25/ (1500 / 240) = 0,04 Ом.

Для изготовления данного сопротивления лучше всего использовать нихромовую проволоку диаметром 0,80 или1,0 мм. Ниже представлена таблица, позволяющая подобрать сопротивление R6 и R11, в зависимости от мощности двигателя.

Таблица для подбора номиналов сопротивлений в зависимости от мощности двигателя

Приведенное устройство может эксплуатироваться в качестве регулятора оборотов двигателей электроинструментов, пылесосов и другого бытового оборудования.

Самодельный пробник для тиристоров

В интернете можно найти более простые схемы, где используется только лампочка и батарейка, но такой вариант не совсем удобен. На рисунке 6 представлена схема, позволяющая протестировать работу устройства, подавая на него постоянное и переменное питание.

Рисунок 6. Пробник для тиристоров

Обозначения:

Т1 – трансформатор, в нашем случае использовался ТН2, но подойдет любой другой, если у него имеется вторичная обмотка 6,3 V.
L1 – обычная миниатюрная лампочка на 6,3 V и 0,3 А (например, МН6,3-0,3).
VD1 – выпрямительный диод любого типа с обратным напряжением более 10 вольт и током от 300 мА и выше (например, Д226).
С1 – конденсатор емкостью 1000 мкФ, и рассчитанный на напряжение 16 В.
R1 – сопротивление с номиналом 47 Ом.
VD2 – тестируемый тиристор.
FU1 – предохранитель на 0,5 А, если в схеме для проверки тиристоров используется мощный силовой трансформатор, номинал предохранителя нужно увеличить (узнать потребляемый ток можно воспользовавшись мультиметром).

После того, как пробник собран, приступаем к проверке, выполняется она по следующему алгоритму:

Подключаем к собранному прибору тестируемый полупроводниковый элемент (например, КУ202Н), в соответствии с рисунком 5 (для определения цоколевки следует обратиться к справочной информации).
Переводим переключатель S2 для тестирования в режиме постоянного тока (положение «2»).
Включаем пробник тумблером S1, индикатор L1 не должен засветиться.
Нажимаем S3, в результате на «УЭ» подается напряжение через резистор R1, что переводит тиристор в открытое состояние, на индикаторную лампочку поступает напряжение, и она начинает светиться.
Отпускаем S3, поскольку полупроводниковый элемент остается открытым, лампочка продолжает гореть.
Меняем положение переключателя, переводя его в положение «О», тем самым мы отключаем питание от тиристора, в результате он закрывается и лампа гаснет.
Теперь проверяем работу элемента в режиме переменного напряжения, для этой цели переводим S2 в положение «1». Благодаря такой манипуляции мы берем питание непосредственно со вторичной обмотки трансформатора (до выпрямительного диода). Индикаторная лампа не горит.
Нажимаем S3, лампа начинает светиться в половину своей мощности, это связано с тем, что при открытии через тиристор проходит только одна полуволна переменного напряжения. Отпускаем S3 – индикаторная лампочка гаснет.

Если тестируемый элемент вел себя так, как описывается, то можно констатировать, что он находится в рабочем состоянии. Соответственно, если индикатор горит постоянно, это указывает на пробой, а когда при нажатии S3 он не загорается, можно определить внутренний обрыв (при условии, что лампочка рабочая).

Описание конструкции и принцип действия

Тиристор состоит из трех частей: «Анод», «Катод» и «Вход», состоящий из трех p-n переходов, которые могут переключаться из положений «ВКЛ» и «ВЫКЛ» на очень высокой скорости. Но при этом, он также может быть переключен с позиции «ВКЛ» с различной продолжительности по времени, т. е. в течение нескольких полупериодов, чтобы доставить определенное количество энергии к нагрузке. Работа тиристора можно лучше объяснить, если предположить, что он будет состоять из двух транзисторов, связанных друг с другом, как пара комплементарных регенеративных переключателей.

Самые простые микросхемы демонстрируют два транзистора, которые совмещены таким образом, что ток коллектора после команды «Пуск» поступает на NPN транзистора TR 2 каналы непосредственно в PNP-транзистора TR 1. В это время ток с TR 1 поступает в каналы в основания TR 2 . Эти два взаимосвязанных транзистора располагаются так, что база-эмиттер получает ток от коллектора-эмиттера другого транзистора. Для этого нужно параллельное размещение.

Фото — Тиристор КУ221ИМ

Несмотря на все меры безопасности, тиристор может непроизвольно переходить из одного положения в другое. Это происходит из-за резкого скачка тока, перепада температур и прочих разных факторов. Поэтому перед тем, как купить тиристор КУ202Н, Т122 25, Т 160, Т 10 10, его нужно не только проверить тестером (прозвонить), но и ознакомиться с параметрами работы.

Типичные тиристорные ВАХ

Для начала обсуждения этой сложной темы, просмотрите схему ВАХ-характеристик тиристора:

Фото — характеристика тиристора ВАХ

Отрезок между 0 и (Vвo,IL) полностью соответствует прямому запиранию устройства;
В участке Vво осуществляется положение «ВКЛ» тиристора;
Отрезок между зонами (Vво, IL) и (Vн,Iн) – это переходное положение во включенном состоянии тиристора. Именно в этом участке происходит так называемый динисторный эффект;
В свою очередь точки (Vн,Iн) показывают на графике прямое открытие прибора;
Точки 0 и Vbr – это участок с запиранием тиристора;
После этого следует отрезок Vbr — он обозначает режим обратного пробоя.

Естественно, современные высокочастотные радиодетали в схеме могут влиять на вольт-амперные характеристики в незначительной форме (охладители, резисторы, реле). Также симметричные фототиристоры, стабилитроны SMD, оптотиристоры, триодные, оптронные, оптоэлектронные и прочие модули могут иметь другие ВАХ.

Фото — ВАХ тиристора

Кроме того, обращаем Ваше внимание, что в таком случае защита устройств осуществляется на входе нагрузки
