Тиристор

Содержание

Как проверить тиристор КУ202Н

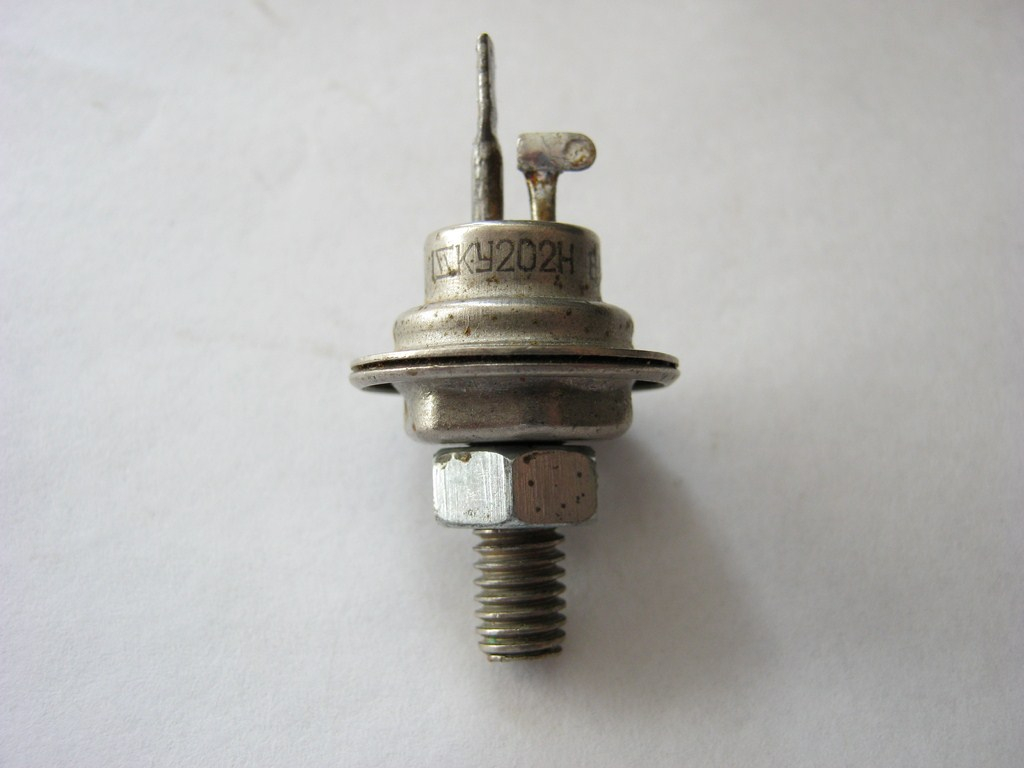

Ну и наконец-то переходим к самому важному – проверке тиристора. Будем проверять самый ходовый и знаменитый советский тиристор – КУ202Н

А вот и его цоколевка

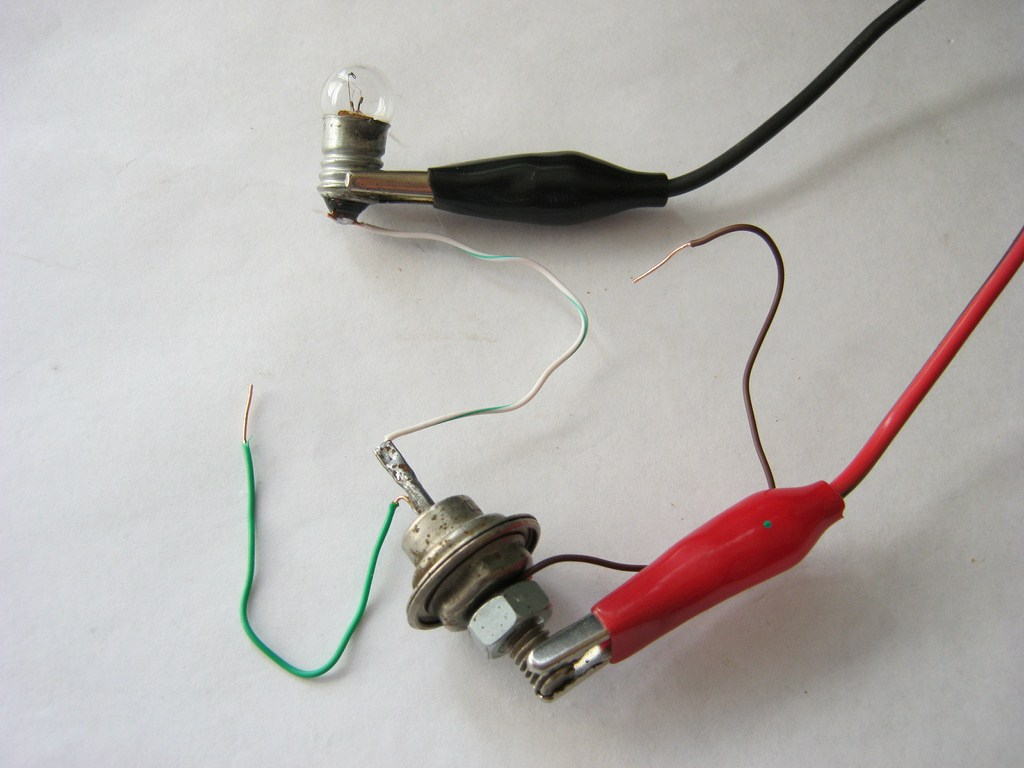

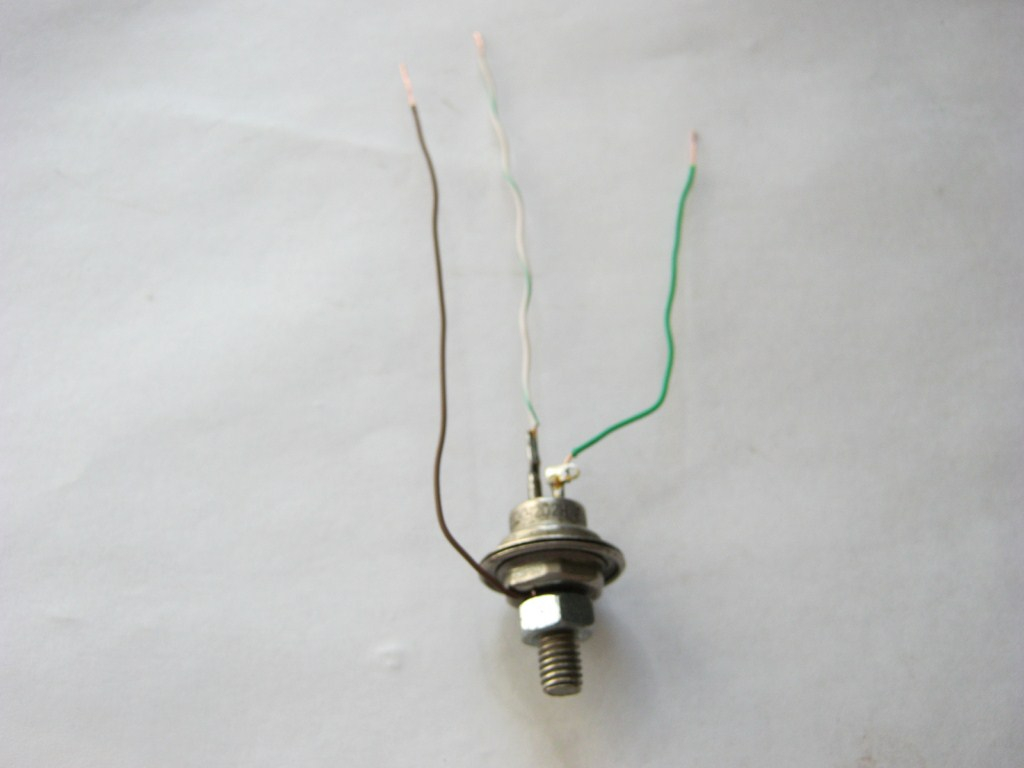

Для проверки тиристора нам понадобится лампочка, три проводка и блок питания с постоянным током. На блоке питания выставляем напряжение загорания лампочки. Привязываем и припаиваем проводки к каждому выводу тиристора.

На анод подаем “плюс” от блока питания, на катод через лампочку “минус”.

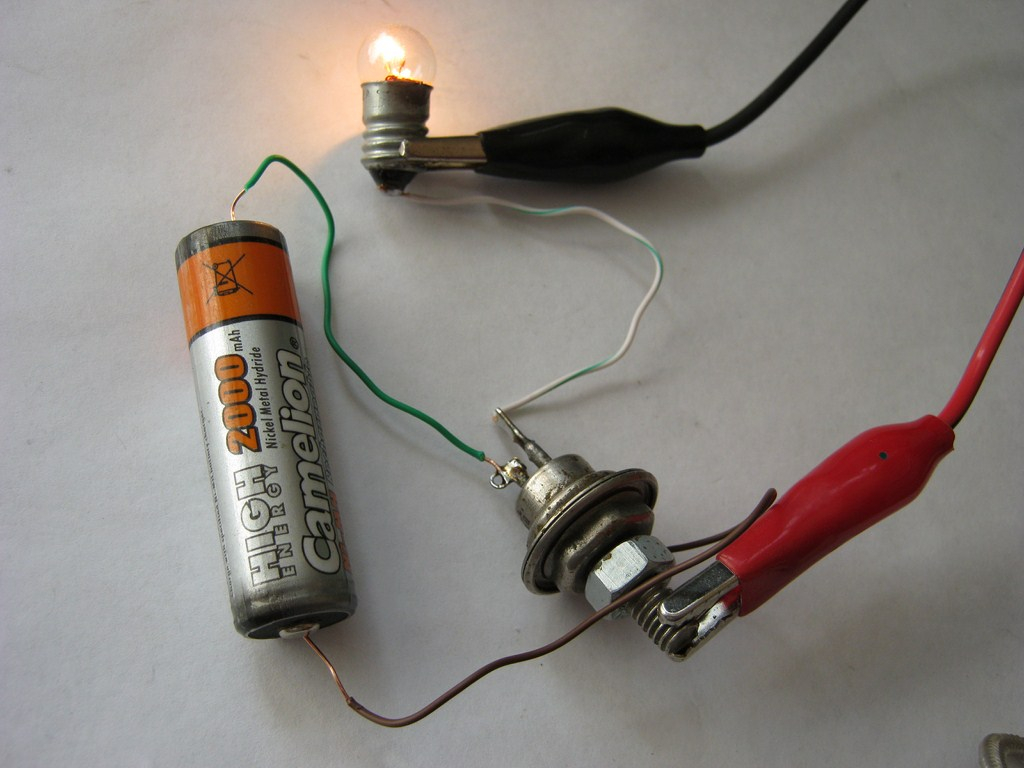

Теперь же нам надо подать относительно анода напряжение на Управляющий Электрод (УЭ). Для такого вида тиристора U_y– отпирающее постоянное напряжение управления больше чем 0,2 Вольта. Берем полуторавольтовую батарейку и подаем напряжение на УЭ. Вуаля! Лампочка зажглась!

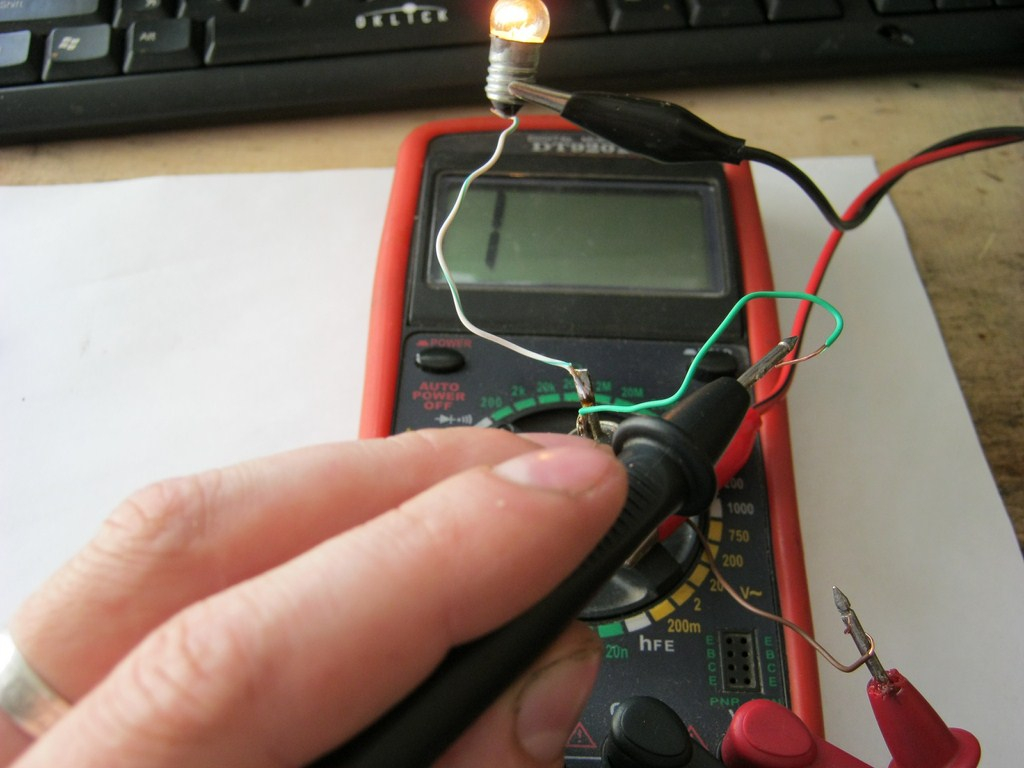

также можно использовать щупы мультиметра в режиме прозвонки, на щупах напряжение тоже больше 0,2 Вольта

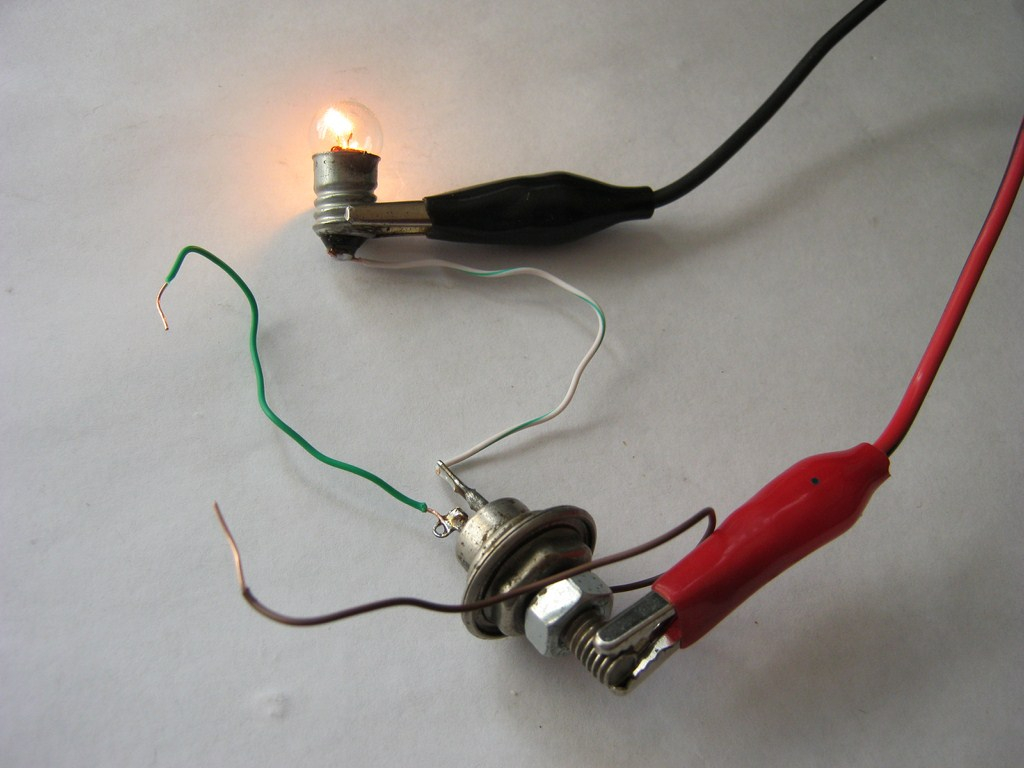

Убираем батарейку или щупы, лампочка должна продолжать гореть.

Мы открыли тиристор с помощью подачи на УЭ импульса напряжения. Все элементарно и просто! Чтобы тиристор опять закрылся, нам надо или разорвать цепь, ну то есть отключить лампочку или убрать щупы, или же подать на мгновение обратное напряжение.

Основные характеристики тиристоров, на которые стоит обратить внимание при покупке

Максимально допустимый ток. Эта величина характеризует наибольшее значение тока открытого тиристора. У мощных устройств она составляет несколько сотен ампер.
Максимально допускаемый обратный ток.
Прямое напряжение. Этот параметр тиристора равен падению напряжения при максимально возможном токе.
Обратное напряжение. Характеризует максимально допустимое напряжение на устройстве, находящемся в закрытом состоянии, при котором оно не утрачивает способность выполнять свои функции.
Напряжение включения. Это наименьшая величина, при которой возможно функционирование тиристора.
Минимальный ток управляющего электрода. Равен величине тока, которого достаточно для активации устройства.
Наибольшая допустимая рассеиваемая мощность.

Сравнение с другими устройствами

Функциональный недостаток тиристора заключается в том, что он, как и диод, проводит только в одном направлении. Подобное пятиуровневое устройство с самоблокировкой, называемое TRIAC , может работать в обоих направлениях. Однако эта дополнительная возможность также может стать недостатком. Поскольку TRIAC может проводить в обоих направлениях, реактивные нагрузки могут привести к тому, что он не отключится в моменты нулевого напряжения цикла мощности переменного тока. Из-за этого использование TRIAC с (например) сильно индуктивными нагрузками двигателя обычно требует использования « демпфирующей » цепи вокруг TRIAC, чтобы гарантировать, что он будет отключаться с каждым полупериодом сетевого питания. Обратно-параллельные тиристоры также могут использоваться вместо симистора; Поскольку к каждому SCR в паре приложен полный полупериод обратной полярности, SCR, в отличие от TRIAC, обязательно отключатся. Однако «цена», которую придется заплатить за такое устройство, — это добавленная сложность двух отдельных, но по существу идентичных схем стробирования.

Хотя тиристоры широко используются в мегаваттном выпрямлении переменного тока в постоянный, в приложениях малой и средней мощности (от нескольких десятков ватт до нескольких десятков киловатт) они фактически были заменены другими устройствами с превосходными характеристиками переключения, такими как силовые полевые МОП-транзисторы. или БТИЗ . Одна из основных проблем, связанных с SCR, заключается в том, что они не являются полностью управляемыми переключателями. GTO тиристорные и IGCT два устройства , связанные с тиристором , что решить эту проблему. В высокочастотных приложениях тиристоры — плохие кандидаты из-за длительного времени переключения из-за биполярной проводимости. С другой стороны, полевые МОП-транзисторы имеют гораздо более быструю коммутационную способность из-за их униполярной проводимости (только большинство носителей переносят ток).

Аналоги КУ202Н

Как и любые другие устройства, отечественный тиристор КУ202 имеет зарубежный аналог, который по своим параметрам относится к той же категории компонентов. Зарубежные производители давно ушли от производства такого форм-фактора по мощности тиристоров в металлическом корпусе. На рынке будут доступны только элементы в корпусе транзистора ТО220. Поэтому в любом случае придется внести конструктивные изменения в плату и монтажное место в частности.

К зарубежным аналогам тиристора КУ202Н относятся устройства:

ВТ138;
ВТ151.

Параметры незначительно отличаются от вышеописанного компонента, и средний ток в том числе, равен 7,5 А. Также можно применить в схемах более новый российский элемент Т112-10. Он имеет также металлический корпус с резьбовым отводом, но его размеры будут несколько меньше.

Принцип работы тиристоров

В специализированной литературе тиристор называется «однооперационным» и относится к группе не полностью управляемых радиодеталей. Он переходит в активное состояние при получении импульса определенной полярности от объекта управления. На скорость активации и последующее функционирование оказывают влияние:

характер нагрузки – индуктивная, реактивная;
величина тока нагрузки;
скорость и амплитуда увеличения управляющего импульса;
температура среды устройства;
уровень напряжения.

Переключение из одного состояния в другое осуществляется с помощью управляющих сигналов. Для полного отключения тиристора требуется выполнить дополнительные действия. Выключение осуществляется несколькими способами:

естественное выключение (естественная коммутация);
принудительное выключение (принудительная коммутация), этот вариант может осуществляться множеством способов.

При эксплуатации возможны незапланированные переключения из одного положения в другое, которые провоцируются перепадами характеристик электроэнергии и температуры.

Тиристоры для чайников

Добрый вечер хабр. Поговорим о таком приборе, как тиристор. Тиристор — это полупроводниковый прибор с двумя устойчивыми состояниями, имеющий три или больше взаимодействующих выпрямляющих перехода. По функциональности их можно соотнести к электронным ключам. Но есть в тиристоре одна особенность, он не может перейти в закрытое состояние в отличие от обычного ключа. Поэтому обычно его можно найти под названием — не полностью управляемый ключ. На рисунке представлен обычный вид тиристора. Состоит он из четырех чередующихся типов электро-проводимости областей полупроводника и имеет три вывода: анод, катод и управляющего электрод. Анод — это контакт с внешним p-слоем, катод — с внешним n-слоем. Освежить память о p-n переходе можно тут.

Классификация

В зависимости от количества выводов можно вывести классификацию тиристоров. По сути все очень просто: тиристор с двумя выводами называется динисторами (соответственно имеет только анод и катод). Тиристор с тремя и четырьмя выводами, называются триодными или тетродными. Также бывают тиристоры и с большим количеством чередующихся полупроводниковых областей. Одним из самых интересных является симметричный тиристор (симистор), который включается при любой полярности напряжения.

Принцип работы

Обычно тиристор представляют в виде двух транзисторов, связанных между собой, каждый из которых работает в активном режиме. В связи с таким рисунком можно назвать крайние области — эмиттерными, а центральный переход — коллекторным. Чтобы разобраться как работает тиристор стоит взглянуть на вольт-амперную характеристику. К аноду тиристора подали небольшое положительное напряжение. Эмиттерные переходы включены в прямом направлении, а коллекторный в обратном. (по сути все напряжение будем на нем). Участок от нуля до единицы на вольт-амперной характеристике будет примерно аналогичен обратной ветви характеристики диода. Этот режим можно назвать — режимом закрытого состояния тиристора. При увеличении анодного напряжения происходит происходит инжекция основных носителей в области баз, тем самым происходит накопление электронов и дырок, что равносильно разности потенциалов на коллекторном переходе. С увеличением тока через тиристор напряжение на коллекторном переходе начнет уменьшаться. И когда оно уменьшится до определенного значения, наш тиристор перейдет в состояние отрицательного дифференциального сопротивления (на рисунке участок 1-2). После этого все три перехода сместятся в прямом направлении тем самым переведя тиристор в открытое состояние (на рисунке участок 2-3). В открытом состоянии тиристор будет находится до тех пор, пока коллекторный переход будет смещен в прямом направлении. Если же ток тиристора уменьшить, то в результате рекомбинации уменьшится количество неравновесных носителей в базовых областях и коллекторный переход окажется смещен в обратном направлении и тиристор перейдет в закрытое состояние. При обратном включении тиристора вольт-амперная характеристика будет аналогичной как и у двух последовательно включенных диодов. Обратное напряжение будет ограничиваться в этом случае напряжением пробоя.

Общие параметры тиристоров

1. Напряжение включения — это минимальное анодное напряжение, при котором тиристор переходит во включенное состояние. 2.Прямое напряжение — это прямое падение напряжения при максимальном токе анода. 3.Обратное напряжение — это максимально допустимое напряжение на тиристоре в закрытом состоянии. 4.Максимально допустимый прямой ток — это максимальный ток в открытом состоянии. 5.Обратный ток — ток при максимальной обратном напряжении. 6.Максимальный ток управления электрода 7.Время задержки включения/выключения 8.Максимально допустимая рассеиваемая мощность

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

относительно невысокая стоимость приборов;
длительный срок эксплуатации;
отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.

Симистор с креплением под радиатор

Устройства подвержены влиянию переходных процессов, шумов и помех;
Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

RC-цепочка для защиты симистора от помех

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

Тиристорные светодиоды

Обычно тиристор и светодиод в одном светильнике не устанавливаются. Его место заменяет диод, который работает и на включение, и на отключение, как обычный ключ. Это связано с разными причинами, где основная – это конструкция и принцип действия самого прибора, который всегда находится в открытом состоянии. В настоящее время ученые изобрели так называемый тиристорный светодиод.

Тиристорный светодиод

Во-первых, тиристорный светодиод в своем составе кроме кремния имеет: галлий, алюминий, индий, мышьяк и сурьму. Во-вторых, спектр излучения при n-переходах между материалами создает волну длиною 1,95 мкм. А это достаточно большая оптическая мощность, если ее сравнивать с диодным элементом, который производит световые волны в том же диапазоне.

Схема включения

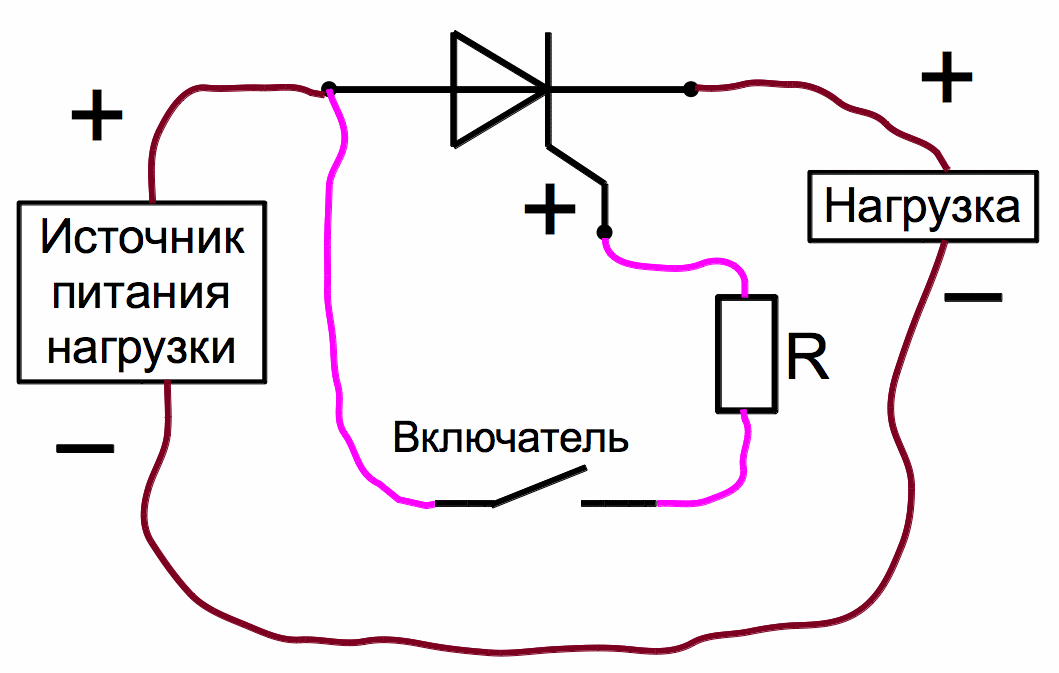

Схема управления может выглядеть по-разному, но в простейшем случае схема включения тиристорного ключа имеет вид, показанный на рисунке 2.

К аноду присоединена лампочка L, а к ней выключателем К2 подключается плюсовая клемма источника питания G. B. Катод соединяется с минусом питания.

После подачи питания выключателем К2 к аноду и катоду будет приложено напряжение батареи, но тиристор остаётся закрытым, лампочка не светится. Для того чтобы включить лампу, необходимо нажать на кнопку К1, сигнал через сопротивление R будет подан на управляющий электрод, тиристорный ключ изменит своё состояние на открытое, и лампочка загорится. Сопротивление ограничивает ток, подаваемый на управляющий электрод. Повторное нажатие на кнопку К1 никакого влияния на состояние схемы не оказывает.

Для закрытия электронного ключа нужно отключить схему от источника питания выключателем К2. Этот тип электронных компонентов закроется, и в случае снижения напряжения питания на аноде до определённой величины, которая зависит от его характеристик. Вот так можно описать, как работает тиристор для чайников.

https://youtube.com/watch?v=vtlF9e1qokY

https://youtube.com/watch?v=G1Kmj0tA-Mg

https://youtube.com/watch?v=W48VECexors

Вступление

Тиристор представляет собой четырехслойный трехконтактный полупроводниковый прибор, каждый слой которого состоит из чередующегося материала N-типа или P-типа , например PNPN. Основные выводы, обозначенные как анод и катод, расположены на всех четырех слоях. Управляющий вывод, называемый затвором, прикреплен к материалу p-типа рядом с катодом. (Вариант, называемый SCS — кремниевый управляемый переключатель — выводит все четыре слоя на клеммы.) Работа тиристора может быть понята с точки зрения пары тесно связанных биполярных переходных транзисторов , расположенных так, чтобы вызывать самозакрывающееся действие:

Структура на физическом и электронном уровне и обозначение тиристора.

Тиристоры имеют три состояния:

Обратный режим блокировки — напряжение подается в направлении, которое может быть заблокировано диодом.
Режим прямой блокировки — напряжение подается в направлении, которое заставило бы диод проводить, но тиристор не был запущен в проводимость.
Режим прямой проводимости — тиристор был переведен в режим проводимости и будет оставаться проводящим до тех пор, пока прямой ток не упадет ниже порогового значения, известного как «ток удержания».

Функция терминала ворот

Тиристор имеет три pn перехода (по порядку обозначенные J ₁ , J ₂ , J ₃ от анода).

Слойная схема тиристора.

Когда анод находится под положительным потенциалом V _{AK по} отношению к катоду без приложения напряжения на затворе, переходы J ₁ и J ₃ смещены в прямом направлении, а переход J ₂ — в обратном. Поскольку J ₂ смещен в обратном направлении, проводимость не происходит (состояние выключено). Теперь, если V _AK превышает напряжение пробоя V _BO тиристора, происходит лавинный пробой J _2, и тиристор начинает проводить (включенное состояние).

Если на вывод затвора по отношению к катоду приложен положительный потенциал V _G , пробой перехода J ₂ происходит при более низком значении V _AK . Выбрав соответствующее значение V _G , тиристор можно быстро переключить во включенное состояние.

После того, как произошел лавинный пробой, тиристор продолжает работать, независимо от напряжения затвора, до тех пор, пока: (a) потенциал V _{AK не} будет снят или (b) ток через устройство (анод-катод) не станет меньше заданного удерживающего тока. от производителя. Следовательно, V _G может быть импульсом напряжения, например выходным напряжением релаксационного генератора UJT .

Импульсы затвора характеризуются напряжением запуска затвора ( V _GT ) и током запуска затвора ( I _GT ). Ток запуска затвора изменяется обратно пропорционально ширине импульса затвора, поэтому очевидно, что для запуска тиристора требуется минимальный заряд затвора.

Характеристики переключения

V — I характеристики.

В обычном тиристоре, после того как он был включен клеммой затвора, устройство остается заблокированным во включенном состоянии ( т. Е. Ему не требуется непрерывная подача тока затвора, чтобы оставаться во включенном состоянии), при условии, что анодный ток превысил ток фиксации ( I _L ). Пока анод остается смещенным положительно, его нельзя выключить, если ток не упадет ниже тока удержания ( I _H ). В нормальных рабочих условиях ток фиксации всегда больше, чем ток удержания. На рисунке выше я _л должен прийти выше I _H на оси у , так как I _L > I _H .

Тиристор можно выключить, если внешняя цепь вызывает отрицательное смещение анода (метод, известный как естественная или линейная коммутация). В некоторых приложениях это делается путем переключения второго тиристора для разряда конденсатора на аноде первого тиристора. Этот метод называется принудительной коммутацией.

Как только ток через тиристор упадет ниже тока удержания, должна быть задержка, прежде чем анод сможет получить положительное смещение и удерживать тиристор в выключенном состоянии. Эта минимальная задержка называется временем коммутируемого выключения схемы ( t _Q ). Попытка смещения анода в течение этого времени вызывает самозапуск тиристора за счет оставшихся носителей заряда ( дырок и электронов ), которые еще не рекомбинировали .

Для приложений с частотами выше, чем частота домашней сети переменного тока (например, 50 Гц или 60 Гц), требуются тиристоры с более низкими значениями t _Q.Такие быстрые тиристоры могут быть изготовлены путем диффузии ионов тяжелых металлов , таких как золото или платина, которые действуют как центры комбинации зарядов, в кремний. Сегодня быстрые тиристоры чаще всего изготавливают путем облучения кремния электронами или протонами или путем ионной имплантации . Облучение более универсально, чем легирование тяжелыми металлами, поскольку оно позволяет тонко регулировать дозировку даже на довольно поздней стадии обработки кремния.

Выпрямление переменного тока.

Заменим источник питания постоянного тока, на источник переменного тока, близкого напряжения. Лампочка будет гореть, но более тускло, с небольшим мерцанием. Как известно, переменный ток частотой 50 гц. плавно меняет свое направление 50 раз в секунду. Диод пропустит полуволны направленные в его прямом направлении, и обрежет направленные в обратном. На рисунке ниже, отрицательные полуволны для наглядности, изображены синим цветом, а положительные — красным. Таким образом на лампочке окажется выпрямленное напряжение, пульсирующее с два раза, меньшей частотой. Результируещее напряжение при этом, окажется несколько ниже номинального. Для более качественного выпрямления переменного тока применяется так называемая, мостовая схема, из четырех диодов в однофазной цепи.

В трехфазной цепи переменного тока, положительная ветвь диодного мост выглядит вот — так:

Для надежной работы при проектировании источников питания выбираются полупроводниковые диоды с 50 % запасом по параметрам Uобр.и. и Jпр. Это связано с тем, что при работе на предельных токах надежность выпрямителя снижается, из-за нагрева p-n переходов.

Двухтранзисторная модель

Для объяснения устройства и принципа работы тиристора в режиме прямого запирания применяется двухтранзисторная модель. Данный полупроводниковый прибор можно рассматривать как два совмещенных транзистора с противоположными выводами. Переход в центре используется в качестве коллектора дырок и электронов, которые инжектируются определенными переходами.

Соотношения не изменяются при протекании токов в противоположном направлении. При повышении коэффициента в замкнутой петле происходит лавинообразный процесс, подразумевающий увеличение тока непосредственно через структуру. Электрический ток ограничен лишь сопротивлением наружной цепи.

Вольт-амперная характеристика

Принцип действия тиристора наглядно демонстрирует его ВАХ. Она, как и характеристика обычного диода, расположена в I и III квадрантах и состоит из положительной и отрицательной ветвей. Отрицательная ветвь также подобна диодной и содержит участок, при котором прибор заперт — от нуля до Uпробоя. При достижении порогового напряжения происходит лавинный пробой.

Положительная ветвь требует внимательного рассмотрения. Если приложить к тиристору прямое напряжение и начать его увеличивать, то ток будет расти медленно – сопротивление закрытого полупроводникового прибора высоко. Это красный участок графика. При достижении определенного уровня тиристор скачкообразно открывается, его сопротивление уменьшается, падение напряжения также уменьшается, ток растет – синий участок. Этот участок характеризуются отрицательным сопротивлением, но прибор ведет себя здесь неустойчиво, с выраженной тенденцией перехода в открытое состояние.

Далее тиристор выходит в режим обычного диода – зеленая ветвь графика. Так работает диодный тиристор, а способность открываться при достижении определенного уровня называется динисторным эффектом.

Тестирование элемента

Существует несколько способов проверки симистора на работоспособность. Для самого простого понадобится только лишь мультиметр, а для более сложных измерений — автономный источник питания или тестовая схема.

С помощью тестера проверка происходит с использованием знаний, основанных на принципе работы симистора. Диагностика мультиметром не сможет определить все характеристики элемента, но вполне достаточной будет для первичного тестирования работоспособности.

Простую проверку можно осуществить, используя лампочку и элемент питания. Для этого одна клемма батарейки подключается на управляющие и рабочие выводы симистора, а вторая — на цоколь лампочки. Вывод элемента соединяется с центральным контактом осветителя. В этом случае переход должен быть открыт, тогда лампочка загорится.

https://youtube.com/watch?v=cIuF-VP5vEs

Проверка тестером

Для проведения тестов подойдёт прибор любого типа действия, но при этом необходимо, чтобы значения выдаваемого им тока хватило для переключения элемента. Поэтому более предпочтительным будет использование аналогового прибора. Например, чтобы проверить тестером BTB12-800CW, понадобится обеспечить ток порядка 30 мА, а для BTB16-700BW этот показатель должен быть равен 15 мА.

Также понадобится обратить внимание на состояние батарейки, стоящей в тестере. В цифровом устройстве на экране не должен высвечиваться значок замены батарейки, а в аналоговом при закорачивании щупов друг на друга стрелка должна указывать на ноль. Суть измерения сводится к проверкам переходов прибора

Для этого тестер переключается в режим прозвонки сопротивлений на самый маленький диапазон. Выполнять проверку лучше всего в следующей последовательности:

Суть измерения сводится к проверкам переходов прибора. Для этого тестер переключается в режим прозвонки сопротивлений на самый маленький диапазон. Выполнять проверку лучше всего в следующей последовательности:

Измерительные щупы подключаются к силовым выводам симистора T1 и T2. Если радиоэлемент исправен, то мультиметр должен показать бесконечно большое сопротивление.
Меняется полярность приложенного сигнала на рабочих выводах. Для этого измерительные щупы переставляются. Сопротивление также должно быть большим.
Кратковременно соединяется рабочий вывод T1 или T2 и управляющий электрод G.
Снова измеряется сопротивление перехода между T1 и T2. В одну сторону оно должно измениться. Так, для BTB12-800CW оно составит около 50 Ом.
Изменяется полярность. При этом импеданс перехода должен быть большим, что соответствует отсутствию обратного пробоя.

https://youtube.com/watch?v=M73j4O54hIc

Использование схемы

Существует множество различных схем, использующихся радиолюбителями для тестирования работоспособности триака. Но лучше применять универсальную схему, способную проверить любой элемент тиристорного семейства, например, BTB16-700BW. Она не нуждается в настройке и работает сразу после сборки. Для того чтобы её собрать, понадобятся следующие элементы:

Резисторы R1—R4 470 Ом, R4—R5 1 кОм.
Конденсаторы С1 и С2 — 100 мкФ х 6,5 В.
Диоды VD1, VD2, VD5 и VD6 — 2N4148; VD2 и VD3 — АЛ307.

В качестве источника питания можно использовать батарейку типа КРОНА.

Суть измерений сводится к следующим действиям: переключатель S3 переставляется в верхнее положение, в результате на устройство подаётся питание. После этого кратковременным нажатием на кнопку S2 подаётся ток на управляющий вывод элемента.

https://youtube.com/watch?v=sgmGNPbovDs

Если BTB16-700BW рабочий, то его переход должен открыться, о чём просигнализирует светодиод VD3. Затем переключатель устанавливается в среднее положение, светодиод должен погаснуть. На следующем этапе S3 переключается в нижнее положение, и нажимается кнопка S2. Результатом этих действий будет загорание светодиода VD4. Такое поведение симистора позволит со стопроцентной уверенностью заявить о его работоспособности.

https://youtube.com/watch?v=a-uDh-Dn-h4

Проверить симистор не так уж и сложно, особенно если использовать тестер, хотя лучше собрать специальную схему. Но при этом стоит отметить, что из-за высокой чувствительности триаков к току переключения в качестве мультиметров лучше применять стрелочные приборы.

Общие принципы управление

В структуре тиристора имеется 4 полупроводниковых слоя в последовательном соединении (p-n-p-n). Контакт, подведённый к наружному p-слою — анод, к наружному n-слою — катод. Как результат, при стандартной сборке в тиристоре максимально может быть два управляющих электрода, которые крепятся к внутренним слоям. Соответственно подключённому слою проводники, по типу управления устройства делятся на катодные и анодные. Чаще используется первая разновидность.

Ток в тиристорах течёт в сторону катода (от анода), поэтому соединение с источником тока осуществляет между анодом и плюсовым зажимом, а также между катодом и минусовым зажимом.

Тиристоры с управляющим электродом могут быть:

Запираемыми;
Незапираемыми.

Показательным свойством незапираемых приборов является отсутствие у них реакции на сигнал с управляющего электрода. Единственный способ закрыть их — снизить уровень протекающего сквозь них тока так, чтобы он уступал силе тока удержания.

Управляя тиристором следует учитывать некоторые моменты. Устройство данного типа сменяет фазы работы с «выключен» на «включён» и обратно скачкообразно и только при условии внешнего воздействия: при помощи тока (манипуляции с напряжением) или фотонов (в случаях с фототиристором).

Чтобы разобраться в данном моменте необходимо помнить, что у тиристора преимущественно имеется 3 вывода (тринистор): анод, катод и управляющий электрод.

Уэ (управляющий электрод) как раз таки и отвечает за то, чтобы включать и выключать тиристор. Открытие тиристора происходит при условии, что приложенное напряжение между А (анодом) и К (катодом) становится равным или превосходит объём напряжения работы тринистора. Правда, во втором случае потребуется воздействие импульса положительной полярности между Уэ и К.

При постоянной подаче питающего напряжения тиристор может быть открыт бесконечно долго.

Чтобы перевести его в закрытое состояние, можно:

Снизить уровень напряжения между А и К до нуля;
Понизить значение А-тока таким образом, чтобы показатели силы тока удержания оказались больше;
Если работа цепи построена на действии переменного тока, выключение прибора произойдёт без постороннего вмешательства, когда уровень тока сам снизится до нулевого показания;
Подать запирающее напряжение на Уэ (актуально только в отношении запираемых разновидностей полупроводниковых устройств).

Состояние закрытости тоже длится бесконечно долго, пока не возникнет запускающий импульс.

Особенности монтажа

Так же как и тиристоры, симисторы при работе греются, поэтому при сборке необходимо обеспечивать отвод тепла. Если нагрузка маломощная или питание импульсное (кратковременное подключение на промежуток менее 1 сек) допускается монтаж без радиатора. В остальных случаях необходимо обеспечить качественный контакт с охлаждающим устройством.

Есть три способа фиксации симистора на радиаторе: клепка, на винте и на зажиме. Первый вариант при самостоятельном монтаже не рекомендуется, так как существует высокая вероятность повреждения корпуса. Наиболее простой способ монтажа в домашних условиях — винтовой.

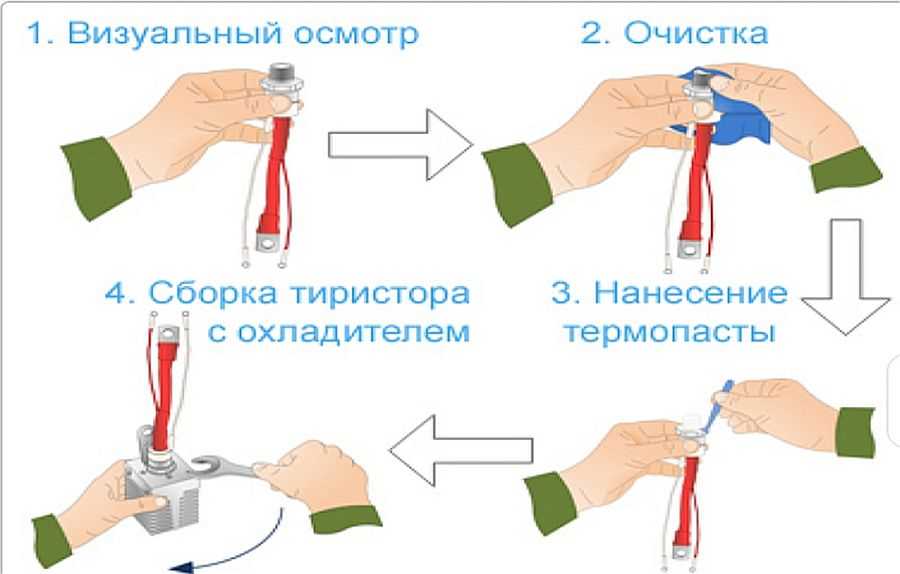

Порядок монтажа симистора

Перед тем, как начинают монтаж, осматривают корпус прибора и радиатора (охладителя) на предмет царапин и сколов. Их быть не должно. Затем поверхность протирают от загрязнений чистой ветошью, обезжиривают, накладывают термопасту. После чего вставляют в отверстие с резьбой в радиаторе и зажимают шайбу. Крутящий момент должен быть 0.55Nm- 0.8Nm. То есть, необходимо обеспечить должный контакт, но перетягивать тоже нельзя, так как есть риск повредить корпус.

Схема регулятора мощности для индуктивной нагрузки на симисторе

Обратите внимание, что монтаж симистора производится до пайки. Это снижает механическую нагрузку на отводы прибора

И еще: при установке следите за тем, чтобы корпус плотно прижимался к охладителю.

Принцип работы и параметры тиристора

Действие тиристора очень похоже на работу реле. Тем не менее, между ними существует значительное отличие, поскольку реле относится к электромеханическим изделиям, а тиристор – к чисто электрическим. Поэтому, основным принципом работы тиристора является возможность регулировать большое напряжение с помощью маленького напряжения.

В отличие от реле, здесь отсутствуют клацающие контакты, и при нормальном режиме работы в этом устройстве просто нечему выгорать. Теоретически, такой прибор может работать до бесконечности.

Основной параметр тиристора является отпирающим постоянным напряжением управления. Оно представляет собой минимальное напряжение постоянного значения, которым обладает управляющий электрод. С помощью этого напряжения, тиристор переключается из одного состояния в другое, то есть – закрывается и открывается. Управляющий электрод с минимальным напряжением производит открытие тиристора, после чего, электричество начинает свободно протекать через два других электрода – анод и катод.

Обратное напряжение представляет собой значение, способное выдерживаться тиристором в случае подачи плюса на катод, а минуса – на анод. При работе, должно учитываться и среднее значение тока, проходящее через прибор в прямом направлении без ущерба для его нормального функционирования.

Почему тиристор не остался в открытом состоянии?

Дело в том, что мультиметр не вырабатывает величину тока, достаточную для срабатывания тиристора по «току удержания».

Этот элемент мы проверить не сможем. Однако остальные пункты проверки говорят об исправности полупроводникового прибора. Если поменять местами полярность – проверка не пройдет. Таким образом, мы убедимся в отсутствии обратного пробоя.

При помощи мультиметра можно проверить и чувствительность тиристора. В этом случае, мы переводим переключатель тестера в режим омметра. Измерения производятся по раннее описанной методике. Только мы каждый раз меняем чувствительность прибора. Начинаем с предела измерения вольтметра «х1».

Чувствительные тиристоры при отключении управляющего тока сохраняют открытое состояние, что мы и фиксируем на приборе. Увеличиваем предел измерения до «х10». В этом случае ток на щупах тестера уменьшается.

Если при отключении управляющего тока переход не закрывается – продолжаем увеличивать предел измерения до срабатывания тиристора по току удержания.

Важно! Чем меньше ток удержания – тем чувствительнее тиристор. При проверке деталей из одной партии (или с одинаковыми характеристиками), выбирайте более чувствительные элементы

У таких тиристоров гибче возможности по управлению, соответственно шире область применения

При проверке деталей из одной партии (или с одинаковыми характеристиками), выбирайте более чувствительные элементы. У таких тиристоров гибче возможности по управлению, соответственно шире область применения.

Освоив принцип проверки тиристора – легко догадаться, как проверить симистор мультиметром.

Важно! При прозвонке необходимо учитывать, что этот полупроводниковый ключ имеет симметричную двустороннюю проводимость

Перейдем к тиристорам

Тиристоры – это штуки, которые очень напоминают электронные ключи, однако у них нет закрытого состояния? Как? А вот так! У них немного другое предназначение. По сути, это 2 транзистора, которые управляют мощностью нагрузки с помощью очень слабого сигнала. Обычные тиристоры состоят из 3 деталей – катода, управляющего электрода и анода.

Тиристор

Виды тиристоров

Давайте теперь узнаем, какие тиристоры существуют в природе и какие из них будут интересны нам в первую очередь:

динисторы (тиристоры, у которых всего 2 вывода – анод и катод)
триодный тиристор (с 3 выводами)
тетроидный тиристор (с 4 выводами)
симистор или симметричный тиристор (именно его мы сегодня изучим доскосконально)

Режим прямого запирания

Принцип работы тиристора в режиме прямого запирания предполагает обратное смещение одного из переходов. Противоположные слои сдвинуты в прямом направлении. Основная часть приложенного напряжения снижается на единичном переходе. Через остальные слои в соприкасающиеся области инжектируются носители, позволяющие уменьшить сопротивление на проводящем элементе. Происходит увеличение проходящего тока. Падение напряжения уменьшается.

Увеличение прямого напряжения приводит к медленному росту электрического тока. В таком режиме полупроводник считается запертым, что связано с повышенным сопротивлением единичного перехода. При некотором показателе напряжения процесс начинает приобретать лавинообразный характер. Прибор переходит во включенное состояние, в нем устанавливается электрический ток, который зависит от источника и сопротивления цепи.

Параметры тиристоров

Давайте разберемся с некоторыми важными параметрами тиристоров. Не зная эти параметры, мы не догоним принцип проверки тиристора. Итак:

1) U_y– отпирающее постоянное напряжение управления – наименьшее постоянное напряжение на управляющем электроде, вызывающее переключение тиристора из закрытого состояния в открытое. Короче говоря простым языком, минимальное напряжение на управляющем электроде, которое открывает тиристора и электрический ток начинает спокойно себе течь через два оставшихся вывода – анод и катод тиристора. Это и есть минимальное напряжение открытия тиристора.

2) U_{обр max} – обратное напряжение, которое может выдержать тиристор, когда, грубо говоря, плюс подают на катод, а минус – на анод.

3) I_{ос ср} – среднее значение тока, которое может протекать через тиристор в прямом направлении без вреда для его здоровья.

Остальные параметры не столь критичны для начинающих радиолюбителей. Познакомиться с ними можете в любом справочнике.

Принцип фазного регулирования мощности

Основное применение симисторов — регулирование мощности в цепях переменного тока. В таких регуляторах используется принцип фазного регулирования. Принцип состоит в том, что ключ отключает нагрузку на определенную долю полупериода синусоидального тока сети.

В результате на нагрузку передается обрезанная синусоида тока. Меняя длительность открытого состояния ключа, можно управлять величиной мощности и действующим значением напряжения на нагрузке.

Такие схемы используются в регуляторах яркости ламп накаливания — диммерах, регуляторах мощности нагревательных приборов, схемах плавного пуска электродвигателей.
