Соединение конденсаторов в батарею: способы выполнения

Существует 3 способа соединения, каждый из которых преследует свою определённую цель:

  1. Параллельное – выполняется в случае необходимости увеличить ёмкость, оставив напряжение на прежнем уровне.
  2. Последовательное – обратный эффект. Напряжение увеличивается, ёмкость уменьшается.
  3. Смешанное – увеличивается как ёмкость, так и напряжение.

Теперь рассмотрим каждый из способов более подробно.

Параллельное соединение: схемы, правила

На самом деле всё довольно просто. При параллельном соединении расчёт общей ёмкости можно вычислить путём простейшего сложения всех конденсаторов. Итоговая формула будет выглядеть следующим образом: Собщ= С₁ + С₂ + С₃ + … + Сn. При этом напряжение на каждом их элементов будет оставаться неизменным: Vобщ= V₁ = V₂ = V₃ = … = Vn.

Получается, что подобный монтаж подразумевает подключение всех пластин конденсаторов к точкам питания. Такой способ встречается наиболее часто

Но может произойти ситуация, когда важно увеличить напряжение. Разберёмся, каким образом это сделать

Последовательное соединение: способ, используемый реже

При использовании способа последовательного подключения конденсаторов напряжение в цепи возрастает. Оно складывается из напряжения всех элементов и выглядит так: Vобщ= V₁ + V₂ + V₃ +…+ Vn. При этом ёмкость изменяется в обратной пропорции: 1/Собщ= 1/С₁ + 1/С₂ + 1/С₃ + … + 1/Сn. Рассмотрим изменения ёмкости и напряжения при последовательном включении на примере.

Дано: 3 конденсатора с напряжением 150 В и ёмкостью 300 мкф. Подключив их последовательно, получим:

  • напряжение: 150 + 150 + 150 = 450 В;
  • ёмкость: 1/300 + 1/300 + 1/300 = 1/С = 299 мкф.

Выполняют такое соединение в том случае, если есть опасность пробоя диэлектрика конденсатора при подаче напряжения в цепь. Но ведь существует и ещё один способ монтажа.

Полезно знать! Применяют также последовательное и параллельное соединение резисторов и конденсаторов. Это делается с целью снижения подаваемого на конденсатор напряжения и исключения его пробоя. Однако следует учитывать, что напряжения должно быть достаточно для работы самого прибора.

Смешанное соединение конденсаторов: схема, причины необходимости применения

Такое подключение (его ещё называют последовательно-параллельным) применяют в случае необходимости увеличения, как ёмкости, так и напряжения. Здесь вычисление общих параметров немного сложнее, но не настолько, чтобы нельзя было разобраться начинающему радиолюбителю.

Составим алгоритм вычислений.

  • всю схему нужно разбить на отдельные части, высчитать параметры которых просто;
  • высчитываем номиналы;
  • вычисляем общие показатели, как при последовательном включении.

Формула параллельного соединения резисторов

Общее сопротивление нескольких резисторов соединенных параллельно определяется по следующей формуле:

Ток, протекающий через отдельно взятый резистор, согласно закону Ома, можно найти по формуле:

Пример  №1

При разработке устройства, возникла необходимость установить резистор с сопротивлением 8 Ом. Если мы просмотрим весь номинальный ряд стандартных значений резисторов, то мы увидим, что резистора с сопротивлением в 8 Ом в нем нет.

Выходом из данной ситуации будет использование двух параллельно соединенных резисторов. Эквивалентное значение сопротивления для двух резисторов соединенных параллельно рассчитывается следующим образом:

Данное уравнение показывает, что если R1 равен R2, то сопротивление R составляет половину сопротивления одного из двух резисторов. При R = 8 Ом, R1 и R2 должны, следовательно, иметь значение 2 × 8 = 16 Ом.
Теперь проведем проверку, рассчитав общее сопротивление двух резисторов:

Таким образом, мы получили необходимое сопротивление 8 Ом, соединив параллельно два резистора по 16 Ом.

Пример расчета №2

Найти общее сопротивление  R из трех параллельно соединенных резисторов:

Общее сопротивление R рассчитывается по формуле:

Этот метод расчета может быть использованы для расчета любого количества отдельных сопротивлений соединенных параллельно.

Один важный момент, который необходимо запомнить при расчете параллельно соединенных резисторов – это то, что общее сопротивление всегда будет меньше, чем значение наименьшего сопротивления в этой комбинации.

Как рассчитать сложные схемы соединения резисторов

Более сложные соединения резисторов могут быть рассчитаны путем систематической группировки резисторов. На рисунке ниже необходимо посчитать общее сопротивление цепи, состоящей из трех резисторов:

Резисторы R2 и R3 соединены последовательно (группа 2). Они в свою очередь соединены параллельно с резистором R1 (группа 1).

Последовательное соединение резисторов группы 2 вычисляется как сумма сопротивлений R2 и R3:

В результате мы упрощаем схему в виде двух параллельных резисторов. Теперь общее сопротивление всей схемы можно посчитать следующим образом:

Расчет более сложных соединений резисторов можно выполнить используя законы Кирхгофа.

Ток, протекающий в цепи параллельно соединенных резисторах

Общий ток I протекающий в цепи параллельных резисторов равняется сумме отдельных токов, протекающих во всех параллельных ветвях, причем ток в отдельно взятой ветви не обязательно должен быть равен току в соседних ветвях.

Несмотря на параллельное соединение, к каждому резистору приложено одно и то же напряжение. А поскольку величина сопротивлений в параллельной цепи может быть разной, то и величина протекающего тока через каждый резистор тоже будет отличаться (по определению закона Ома).

Рассмотрим это на примере двух параллельно соединенных резисторов. Ток, который течет через каждый из резисторов ( I1 и I2 ) будет отличаться друг от друга поскольку сопротивления резисторов R1 и R2 не равны.
Однако мы знаем, что ток, который поступает в цепь в точке «А» должен выйти из цепи в точке «B» .

Первое правило Кирхгофа гласит: «Общий ток, выходящий из цепи равен току входящий в цепь».

  • Таким образом, протекающий общий ток в цепи  можно определить как:
  • I = I1 + I2
  • Затем с помощью закона Ома можно вычислить ток, который протекает через каждый резистор:
  • Ток, протекающий в R1 = U ÷ R1 = 12 ÷ 22 кОм = 0,545 мА
  • Ток, протекающий в R 2 = U ÷ R2 = 12 ÷ 47 кОм = 0,255 мА
  • Таким образом, общий ток будет равен:
  • I = 0,545 мА + 0,255 мА = 0,8 мА
  • Это также можно проверить, используя закон Ома:
  • I = U ÷ R = 12 В ÷ 15 кОм = 0,8 мА (то же самое)
  • где 15кОм — это общее сопротивление двух параллельно соединенных резисторов (22 кОм и 47 кОм)
  • И в завершении хочется отметить, что большинство современных резисторов маркируются цветными полосками и назначение ее можно узнать здесь.

Параллельное соединение резисторов — онлайн калькулятор

Чтобы быстро вычислить общее сопротивление двух и более резисторов, соединенных параллельно, вы можете воспользоваться следующим онлайн калькулятором:

Подведем итог

Когда два или более резистора соединены так, что оба вывода одного резистора соединены с соответствующими выводами другого резистора или резисторов, то говорят, что они соединены между собой параллельно. Напряжение на каждом резисторе внутри параллельной комбинации одинаковое, но токи, протекающие через них, могут отличаться друг от друга, в зависимости от величины сопротивлений каждого резистора.

Эквивалентное или полное сопротивление параллельной комбинации всегда будет меньше минимального сопротивления резистора входящего в параллельное соединение.

Чем отличается переменный ток от постоянного

Электродвигатели постоянного тока используют графитовые щетки и коллекторный узел для смены направления тока и, соответственно, полярности магнитного поля во вращающемся роторе. Именно это взаимодействие между вращающимся ротором и неподвижным постоянным магнитным полем статора и приводит машину в движение. Таким образом получается, что ротор как – бы пытается «догнать статор» . Еще одним видом машин переменного напряжения являются синхронные электродвигатели.

Для преобразования переменного тока в постоянный в зоне розетки применяются трансформаторы напряжения с наличием выпрямителей или специализированные блоки питания. В качестве широко распространенного примера потребления постоянного тока можно привести практически все электроинструменты, которые эксплуатируются с батареями. Аккумуляторное устройство остается в любом случае источником питания постоянного типа. Преобразование в переменный достигается в случае необходимости при помощи инверторов – специальных элементов. Ниже приведен рисунок с главными характеристиками данного вида тока – номинальными показателями частоты и действующего напряжения. Очевидно, что в случае с током постоянного вида параметры направления и напряжения остаются неизменными, а вот для переменного наблюдается трансформация данных величин. Инвертор – стандартный прием в бытовых условиях, представляет собой генератор напряжения периодического вида, получаемого из приближенного к синусоиде постоянного.

То есть током называется движение носителей заряда в силу каких-либо причин. Объединим полюса, и потечёт электрический ток. Движение носителей будет продолжаться до тех пор, пока потенциал не уравняется. Но постоянный у нас в этом случае ток или переменный? Нет. В более широком смысле постоянным (выпрямленным) током называется именно движения носителей заряда в одном направлении. Приблизительно постоянным можно считать ток разряда автомобильного аккумулятора. Строго говоря, напряжение здесь со временем падает, а потому даже при одной и той же нагрузке эффект разнится хронометрически. Как бы то ни было, источником постоянного тока можно считать адаптеры. В общем и целом нужно понимать, что устройство постоянного тока может функционировать только от того номинала, для которого сконструировано.

В постоянном же количество данных частиц за одинаковые интервалы времени всегда равнозначно. Переменный ток постоянно изменяет свою силу, величину или направление. Его легче преобразовать в переменный ток другого напряжения, изменить напряжение в электрических сетях в зависимости от необходимых потребностей.

На планете Земля на сегодняшний день 98% всей электроэнергии вырабатывается генераторами переменного тока. Такой ток достаточно легко производить и передавать на большие расстояния. Работу совершает не напряжение, а ток. Поэтому чем меньше его значение, тем меньше потери в проводах. Поэтому у всех потребителей в розетке имеется переменный ток одной и той же частоты и напряжения.

Аккумуляторы могут заряжаться только от постоянного тока, поэтому переменный ток сети выпрямляется, когда аккумулятор является основной частью системы. Солнечные элементы и топливные ячейки также производят только постоянный ток, который затем при необходимости можно преобразовать в переменный с помощью устройства, называемого инвертором.

Основная особенность постоянного напряжения в том, что оно постоянно как по своей величине, так и по знаку. Постоянный ток, «течет» в все время одну сторону. Первые электрические сети были постоянного тока. С этим было связано несколько проблем, одна из них — сложность конструкции самого генератора. Переменный ток (в отличие от постоянного) просто легче преобразовывать. Он преобразует переменный ток в постоянный а затем, при помощи блока питания, понижает его напряжение до значений, необходимых для работы всех компонентов внутри корпуса компьютера. Но, да. Можно сказать, что направление тока в бытовой электросети меняется 100 раз в секунду. При частоте переменного тока 50 Гц, направление движения электронов меняется 100 раз в секунду.

Там вы увидите, что переменный ток – это электрический ток, значение которого меняется по синусоидальному или косинусоидальному закону. Отсюда и понятие переменного тока, и главное отличие его от постоянного, который всегда течет в одном и том же направлении и имеет постоянную величину. Например, одним из распространенных видов переменного тока является ток, график закона которого выглядит в виде остриев пилы. Такой переменный ток называют пилообразным.

Параллельное соединение источников питания

Но что будет, если источники питания соединить параллельно? Давайте же рассмотрим это с точки зрения той же самой гидравлики. Имеем те же самые башни, в которых воды до самых краев:

Нет, здесь мы не будет извращаться. Мы просто соединим наши башни у самого основания трубой:

Давление на дно у каждой башни изменится? Думаю, нет. Оно останется таким же, как в одной из башен. А что поменялось? Поменялся просто объем воды. Ее стало в 2 раза больше.

Но вы можете сказать, что в первом случае у нас тоже воды стало в 2 раза больше!

Да, все оно так, но здесь важное значение имеет именно то, что давление на дно башни изменилось и стало также в два раза больше. Если сделать врезку одинакового диаметра прямо у подножия водобашни, то  в случае, когда водобашни стоят одна на другой сила потока воды будет в два раза быстрее, чем если бы мы делали точно такую же врезку на картинке, где мы соединяли водобашни трубой

Более подробно эту мысль я еще озвучивал в статье про Закон Ома.

Если всю эту мысль спроецировать на наши источники питания, то получается, что при последовательном соединении у нас суммировалась напряжение, а при параллельном должна суммироваться сила тока. Но это не значит, что нагрузка, которая кушала, к примеру, 1 Ампер, после того, как мы ее цепанем к двум параллельным источникам питания, будет кушать 2 Ампера. При параллельном соединении у нас напряжение остается таким же, а вот емкость батарей увеличивается. Но нагрузка все равно будет кушать тот же самый 1 Ампер, иначе бы все это противоречило закону Ома.

Настало время все это рассмотреть на реальном примере. Итак, замеры мы уже делали. Осталось соединить два источника питания параллельно, в нашем случае это аккумуляторы li-ion:

Как вы видите, напряжение не изменилось.

При параллельном соединении источников питания должно соблюдаться условие, что на них должно быть одинаковое напряжение.

Вот сами подумайте, что может произойти, если одна из башен будет пустая?

Думаю, нетрудно догадаться, что вода из одной башни будет перетекать в другую башню, пока их уровень не выровняется (закон сообщающихся сосудов), если у одной башни сломался насос и она пустая.

То же самое и с источниками питания. Нельзя соединять источники питания разных напряжений параллельно. Это чревато тем, что вы убьете здоровые аккумуляторы, а дохлые так и останутся дохлыми или чуток зарядятся. Если разница между напряжениями аккумулятора большая, то в такой цепи может течь бешеная сила тока, которая вызовет нагрев и даже возгорание аккумуляторов.

Нельзя соединять источники питания разных напряжений параллельно

Как пользоваться знаниями про особенности параллельного и последовательного подключений

Наверное, самый главный вопрос, который встаёт перед учеником – это зачем вообще всё это знать?

Тут всё довольно просто. Зная эти параметры, можно легко собрать нужную цепь. Например, представим, что мы хотим соединить два аккумулятора, напряжение каждого из которых 6 В для подключения автомобильного светодиода, рассчитанного на 12 В. Как соединить аккумуляторы? Если параллельно, то получим повышенную емкость и напряжение 6 В. Диод не «раскурится». Если же использовать последовательное подключение, то на выходе будем иметь сумму 6 В + 6 В = 12 В. Задача решена. Таких примеров можно привести очень и очень много.

Ещё один вопрос, как рассчитывать другие параметры (емкость, мощность, индуктивность) при последовательном и параллельном соединении проводников.

Например, если мы подключим последовательно 5 конденсаторов, как узнать общую емкость этой цепи? Конечно же, можно, опять-таки, заучить формулы. На практике вы их забудете сразу, как перестанете решать подобные задачи. Поэтому, гораздо важнее держать в уме физическое определение ёмкости, а уже из него выводить конкретный частный случай, помня, что при последовательном подключении сила тока всегда одинакова, а напряжение суммируется.

Зачем соединять аккумуляторы в батарею

Для питания некоторых потребителей необходимо создать определенное значение напряжения, тока и емкости, которые невозможно иметь при использовании заводских устройств. Поэтому приходится использовать разнообразные методы комбинирования подключений. В результате соединения изделий в батареи можно добиться следующих результатов:

  • увеличение значение вольтажа;
  • увеличение диапазона рабочего тока;
  • повышение внутренней емкости.

Различное соединение аккумуляторов позволяет добиться разнообразных параметров, при этом следует помнить, что показание внутренней энергии при каждом подключении элементов будет иметь разные цифры.

Существует три варианта коммутации:

  • последовательное;
  • параллельное;
  • параллельно-последовательное.

При комплектовании устройства необходимо помнить, что запрещается применять источники питания разного вида, такое подключение может привести к преждевременному выходу из строя изделия.

Схема источника переменного тока

В идеальных условиях источник тока генерирует ток, не зависящий от напряжения. Однако, в реальности добиться этого очень сложно. При подключении большой нагрузки значения обоих показателей неизбежно проседают.

Поэтому, когда речь идет о реальных источниках тока, то имеются ввиду схемы, которые могут обеспечивать силу тока в заданном диапазоне для определенных нагрузок. Наибольшее применение источники тока (не путать с источниками напряжения) нашли в схемах для питания аналоговых приборов, операционных и дифференциальных усилителей, измерительных мостов и т.п., ну и, конечно же, для зарядки аккумуляторов. Источник переменного тока – это генераторные установки, в основе которых лежит двигатель. Вращение вала и перемещение катушек в постоянном магнитном поле создают эффект изменения не только силы тока, но и направления его действия.

Рис.1. Генератор переменного тока

График изменения тока в зависимости от времени.

Рис. 2. рафик изменения тока в зависимости от времени

Это классическая синусоида.

В составе радиосхем переменный ток чаще всего преобразуется в постоянный. Однако, если мы говорим об источнике тока уже в составе радиосхем, то задача создания переменной ЭДС заметно усложняется без генераторных установок.

Типовой источник тока (постоянного) состоит из элементов, обозначенных на функциональной схеме ниже.

Рис. 3. Функциональная схема

Это:

  • Источник питания (в данном случае постоянного напряжения);
  • Датчик тока;
  • Регулирующий элемент (в простейшем варианте может быть реализован транзистором, к которому нагрузка подключается в эмиттерную цепь);
  • Цепь обратной связи.

В качестве простого примера.

Рис. 4. Схема источника тока

Стоит отметить, что переменный ток применяется в схемах крайне редко, в основном вся радиоаппаратура строится на источниках постоянного тока или напряжения.

Варианты схем источников переменного тока

Однако, в отдельных случаях может потребоваться источник именно переменного тока. Наиболее часто используемая схема в цепях с малыми напряжениями выглядит следующим образом.

Рис. 5. Схема источника переменного тока с малыми напряжениями

В основе лежит все та же схема с регулятором напряжения и цепью обратной связи, управляющей операционными усилителями, обозначенная в начале.

Здесь ток в нагрузке может протекать как в одном, так и в противоположном направлении.

На выходе обеспечивается ток от -10 мА до +10 мА, при условии подачи напряжения +10 и -10 В.

Уменьшения погрешности на выходе можно добиться за счет подбора резисторов R1-R6, допуск номинала которых не превышает 1%.

Операционный усилитель можно использовать практически любой. Но наилучший вариант для слаботочных схем – ОУ с малыми напряжения смещения и входными токами.

К транзисторам VT1 и VT2 тоже особых требований нет. Подойдут даже маломощные, работающие с напряжением на коллекторе до 30 В и силой тока 20-150 мА.

ИБП

Источники бесперебойного питания часто путают с источниками переменного тока, так как они предназначены для фактической замены основного источника питания. Однако, на практике эти устройства выдают не переменный ток, а переменное напряжение.

Принцип работы ИБП:

1.Преобразование сетевого тока из переменного в постоянный;

2.Зарядка аккумулятора постоянным током;

3.При отключении основного источника питания выходная цепь получает питание от аккумулятора (химический источник постоянного тока);

4.Постоянный ток аккумулятора преобразуется в переменное напряжение и отдается потребителям.

Типовая схема инвертора (преобразователя) напряжения из постоянных 12 В в переменные 230 В выглядит следующим образом.

Рис. 6. Типовая схема инвертора

Последовательно-параллельное соединение аккумуляторов

Такой метод часто применяется для создания батареи с высокой емкостью и повышенным напряжением. Конструктивно изначально источники собираются в последовательную цепочку набирая определенный вольтаж, а затем несколько цепей коммутируют в параллель при этом набирают необходимую емкость. Однако существует и другой метод в параллель собирают элементы одинакового напряжения, а потом их подключают последовательно.

Соединение устройств таким методом подразумевает применение требований и правил, как в вышеописанных способах. Примерная схема соединения аккумуляторов может выглядеть так:

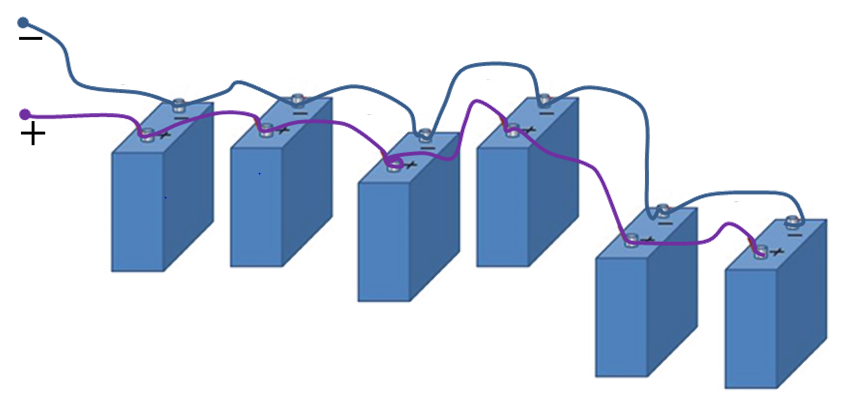

Параллельное соединение аккумуляторов

Конструктивной особенностью такого соединения является то, что все положительные клеммы соединяются в одни вывод, а отрицательные клеммы в другой вывод.

АКБ одинаковой емкости

Такое соединение позволяет добиться увеличения тока, напряжение при параллельном соединении остается неизменным. При этом значение емкости будет равно сумме всех элементов в системе. Благодаря этому способу соединения можно подавать питание на потребители повышенной мощности с большими пусковыми токами.

АКБ разной емкости

При использовании источников питания в батарее с различным значением напряжения общий вольтаж системы будет равен показанию самого сильного из элементов. Причем такое применение пагубно скажется на слабых изделиях, что приведет к преждевременному выходу из строя.

В результате параллельного соединения источников питания большой емкости и малым напряжением с изделиями малой емкости, но повышенном напряжении произойдет электрическое замыкание слабого элемента. Происходить такое явление за счет разности во внутреннем сопротивлении, при этом в аккумуляторе с меньшей емкостью будет протекать повышенный ток постепенно приводя к его разрушению.

Если же в системе присутствует источник высокой емкости и повышенного значения напряжения, то такое соединение в батарею приведет к перезаряду слабого источника питания. Производители рекомендуют перед подключением выравнивать значение напряжения, что позволит избежать возникновения неисправности в процессе эксплуатации.

К чему могут привести ошибки при соединении АКБ

Для исключения ошибок при соединении аккумуляторов желательно использовать специальные разъемы, исключающие ошибки при коммутации, например, переходники T-Plug. При неправильном подключении аккумуляторов в одной сборке могут быть допущены ошибки, которые могут привести к очень тяжелым последствиям:

  • при параллельном соединении образуется короткозамкнутый контур, в результате чего в аккумуляторах будет происходить бурная химическая реакция, которая очень быстро приведет к вытеканию электролита, деформации корпуса, возгоранию или даже взрыву;
  • при последовательном соединении с неправильной полярностью контур разомкнут, но при подключении нагрузки может появиться обратный ток через неверно подключенный элемент, что выведет его из строя;
  • при длительном коротком замыкании одного или нескольких аккумуляторов неизбежно возгорание изоляции, расплавление проводников, бурная реакция внутри АКБ, вытекание электролита, деформация корпуса, возгорание или взрыв;
  • при краткосрочном коротком замыкании контактов батарея останется работоспособной, но может произойти ухудшение состояния электродов внутри батареи, уменьшение емкости;
  • при использовании проводников, не рассчитанных на рабочие токи, они будут перегреваться, оплавится их изоляция, что может привести к короткому замыканию и вытекающим отсюда последствиям.
