Ремонт диммера на симисторе

Содержание

Как работает светорегулятор?

Светорегулирование осуществляется путём использования «фазовой отсечки», при ней одна часть синусоида отсекается, что приводит к уменьшению действия напряжения, которое питается на освещение. Если отсечка происходит вначале, то это называется «регулирование по переднему фронту», а если в конце, то «по заднему».

Данные способы подходят для регулирования освещения ламп различного типа: «по заднему фронту» лучше подходит для ламп, у которых низкое напряжение галогенного или светодиодного типа и применяются трансформаторы электронного типа. «По переднему фронту» рекомендуется для ламп с низким напряжением и использованием электромагнитных трансформаторов, а также светодиодных ламп 230 В и люминесцентных. Для ламп накаливания 230 В и галогенных ламп оба способа подходят одинаково хорошо.

Чтобы прибор работал стабильно, нужно использовать провод, который имеет три жилы: для фазы, заземления и нуля. Это необходимо для перехода точки через 0. Если используются маленькие диммеры, то провода с двумя жилами будет вполне достаточно.

В устройстве светорегулятора существуют защиты:

  • от перегрева. Срабатывает она, когда прибор отключается. Повторное включение будет возможно после того, как регулятор охладится и только вручную;
  • от короткого замыкания. Отключается выход, где произошло замыкание. Работа происходит через отсечение фазы, если в течение семи секунд работа не налажена, происходит автоматическое отключение прибора, если время больше семи секунд, то включить регулятор можно будет лишь вручную.

Также в приборах есть специальные клеммы, для подключения регулятора уровня освещения и проводов.

Устройство

Чтобы сделать диммер своими руками, потребуется подробно изучить принцип его действия и внутреннее устройство. Простейшие из этих девайсов имеют ручку, поворачивая которую можно регулировать освещение, и выведенные клеммы для подключения проводов. Таким устройством управляют яркостью ламп двух видов — галогенных и накаливания. С развитием электроники стали появляться диммеры для регулирования мощности люминесцентных и светодиодных ламп.

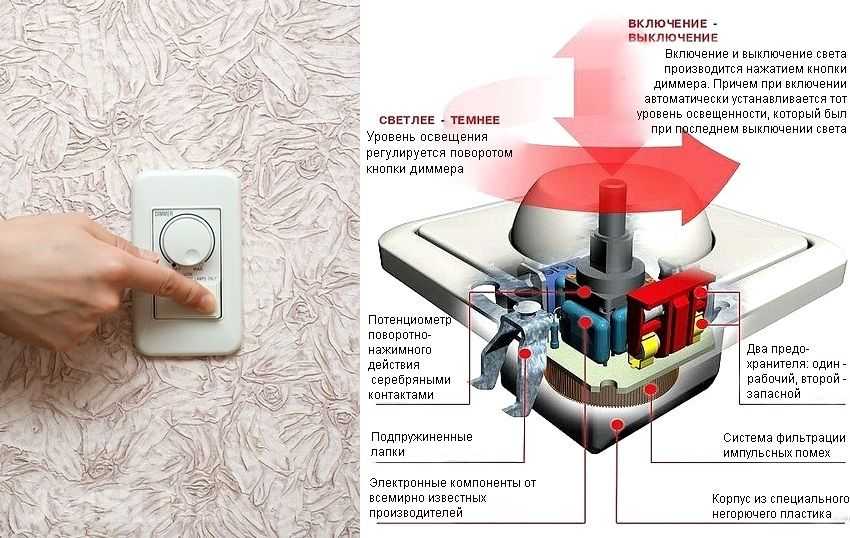

Внутреннее устройство диммера

В более ранние времена для изменения этого параметра у ламп накаливания применяли резисторы. Мощность таких деталей рассчитывалась не меньше нагрузочной. Минусом таких приспособлений являлась потеря мощности при снижении яркости света.
Наиболее часто их применяли в больших общественных залах, театрах и т. д. Принцип работы прибора основан на использовании симистора и динистора, являющихся современными полупроводниковыми приборами.

По конструкционным особенностям диммеры можно классифицировать по следующим типам:

  • поворотные, где управление выполняется при использовании ручки – электронные;
  • кнопочные управляются при помощи специальных кнопок – групповые;
  • дистанционные, которые работают при помощи дистанционного пульта.

Кнопочный диммер более многофункционален, чем поворотный. Это связано с тем, что если в цепь завязать нужное количество кнопок, управление можно осуществлять с разных мест. Длина проводов, используемых для подключения диммера, не должна превышать 10 метров. Это связано с возникновением помех.

Кнопочный диммер

Мало кто знает, что при помощи самодельных регуляторов мощности можно изменять температуру паяльника, контролировать обороты вытяжного вентилятора. Также он отлично подойдет для пылесоса или дрели, у которых можно регулировать их скорость вращения.

Критерии выбора

Конечно же, при выборе диммера для своих потребностей, следует учесть некоторые нюансы, чтобы он работал без всяких проблем

Первое и самое важное, это совместимость регулятора с вашими лампами. Так как для каждого типа ламп, необходимо специализированное и подходящее устройство

Критерии выбора для различных видов ламп

Сегодня на рынке существует множество производителей выпускающих оборудование длядиммирования светодиодных ламп. Наиболее популярными среди них выделяют три фаворита Legrand,Schneider и Makel.

Диммеры Legrand выпускают разной мощности от 300 до 1000 Вт. Также они могут совмещаться с лампами, рассчитанными на 12 и на 220 Вольт. Ценовой показатель, также разный. Регуляторы рассчитанные на работу с лампами по 12 вольт, стоят от 1400 рублей. А стоимость более мощных доходит и до 3000. Конечно, цена диммеров Legrand зависит и от типа устройства, например, сенсорный обойдётся гораздо дороже клавишного.

https://youtube.com/watch?v=K4PmWH6O_AM

Также при выборе диммира для своего дома, стоит учесть и его внешний вид, будет ли он гармонично вписываться в интерьер, удобно ли будет вам использовать клавишный или же стоит отдать предпочтение дистанционному управлению. Конечно, такое комфортное устройство обойдётся вам несколько дороже, да и установка его может быть сложнее обычных моделей.

При покупке оставляйте в фаворитах именно брендовые марки, такие как Legrand, так как они успели зарекомендовать себя в соотношении цена-качество. Legrand предоставляет широкий ассортимент, из которого вы легко выберите себе диммер для ламп на 220, 12 вольт и прочих. Рассчитать необходимую мощность регулятора очень просто. Допустим, у вас 12 лампочек по 12 Вт, общая мощность будет 144 Вт.

Тот, кто уже попробовал и установил диммер у себя в доме, конечно же, скажет что это действительно и удобно. Он позволяет значительно сэкономить электроэнергию и добавит удобства в квартире. С его помощью можно спокойно настроить мягкое освещение для чтения или просмотра фильма, или же максимально осветить комнату во время застолья. Потратив деньги на устройство для диммирования, вы ничуть не пожалеете о потраченных средствах.

Подведём итог

Покупка диммера недешёвое занятие, но благодаря ему вы действительно улучшите свою квартиру и будете идти в ногу со временем. Брендовые производители Legrand помогут вам осуществить это.

Методика расчета при выборе

Разновидность их продуктов поможет подобрать регулятор как для лампочки на 12, так и на 220 Вольт. Более того, диммирование комнаты поможет добавить изюминку к вашему интерьеру, и сделать его особенным, благодаря игре освещением.

Диммер и минимальная мощность ламп

Светодиодное освещение намного экономичнее обычных ламп накаливания.

Поэтому для них подбирайте менее мощные модели, от этого чувствительность регулировки увеличится. К примеру у вас есть старая люстра и диммер под нее вместо выключателя.

Если все лампы накаливания в люстре заменить на диммируемые светодиодные, но при этом не поменять сам диммер, то с высокой вероятностью можно сказать, что люстра нормально работать не будет.

Вместо уменьшения яркости, лампочки даже могут начать моргать.

Дело здесь в том, что старый регулятор был рассчитан на минимальную мощность от 60 или 100вт, а после замены всех ламп, эта мощность резко упала в несколько раз.

Поэтому вам потребуется и соответствующий регулятор, с пределами регулировки на минимальных нагрузках от 20 или даже 5Вт.

Что такое диммер

Диммер – русская адаптация английского термина, прочно вошедшая в лексикон профессиональных электриков и постепенно распространившаяся на название устройств регулирующих мощность светодиодных ламп. Не все покупатели и потребители светодиодных ламп знакомы с устройством и функциональными возможностями этого прибора, поэтому, купив в магазине дорогостоящую светодиодную лампу и установив ее в осветительный прибор, покупатели недоумевают: раньше они могли без проблем увеличить или уменьшить яркость свечения, а с новой лампочкой такая возможность не реализуется. Бывают ситуации, когда лампочка вообще не светит или работает с перебоями. Это свидетельствует о том, что потребитель приобрел лампу, не адаптированную для работы с диммером, или в ней использована упрощенная схема управления, которой грешат дешевые светодиодные лампы китайского производства.

Принцип работы диммера

Регуляторы яркости свечения светодиодной лампочки работают по схожему принципу. В отличие от регуляторов для ламп накаливания они не изменяют мощность прибора, а изменяют ширину импульса тока, подаваемого на светодиод. Такой диммер работает по принципу «отсекания» поступающей на лампу амплитуды напряжения.

Следует помнить о том, что в лампе, яркость свечения которой пытаются регулировать диммером должен быть установлен соответствующий драйвер. Такие лампы имеют на упаковке специальное обозначение. Схема питающего светодиоды драйвера является более сложной. Она должна обеспечивать сглаживание прерывистой амплитуды тока, подаваемого через диммер. Обычная светодиодная лампа при попытке регулировать ее яркость будет мигать.

Стоят диммируемые лампы дороже и их практически невозможно встретить среди дешевой китайской продукции.

Плюсы использования светодиодного диммера

Помимо удобства для пользователя, имеющего возможность изменять световой поток, исходящий из осветительного прибора, не прибегая к использованию альтернативных источников освещения,  можно среди положительных его качеств отметить:

  • некоторую экономию, связанную с оплатой за использованную электроэнергию. хотя, светодиодные лампочки и так являются сверхэкономичными. 2-5 ватт, которые удастся сэкономить установив совсем недешевый регулятор, окупятся очень нескоро;
  • отсутствие выделения тепла;
  • возможность не только регулировать мощность светового потока, но менять цветовую температуру, так как в условиях изменения режима работы светодиоды будут излучать на различных режимах различные длины волн;
  • продвинутые модели диммеров для светодиодных ламп оснащаются пультами дистанционного управления, позволяющими регулировать уровень освещенности, включать и выключать свет в помещении не подходя к выключателю.

Когда обычная светодиодная лампа диммируется?

Иногда обычная светодиодная лампа все таки может подавать «признаки» регулировки яркости, даже если она и не предназначена для этого. Это касается в первую очередь дешевых китайских экземпляров.

В них ставят самый примитивный драйвер, без какой-либо защиты от перегрузок по току и перепадов напряжения. Именно такой недостаток конструкции и позволяет им случайным образом диммироваться.

Причем в очень узких и ограниченных пределах. Для остальных светодиодных ламп, такое в принципе невозможно. Поэтому лучше всегда ищите в магазинах модели со значком Dimmable.

Кстати, тут же действует и обратное правило — если вы не собираетесь регулировать яркость своего светильника, то вам нет никакого смысла переплачивать и приобретать именно диммируемые экземпляры. Имейте это в виду.

Есть лампы, которые вроде бы диммируются, но плохо. При этом некоторые умельцы пытаются схитрить, и включают в цепь параллельно соединенных, плохо регулируемых светодиодных экземпляров, одну обычную лампу накаливания.

Такая схема сильно влияет на общее сопротивление, особенно при изменении температуры накала вольфрамовой нити. Эта особенность позволяет в определенных случаях расширить диапазон диммирования светодиодных лампочек.

Однако срок службы у такой схемки и ее отдельных элементов, будет далек от заявленного производителями. Большинство ламп в скором времени могут просто выйти из строя.

Светорегуляторы: достоинства и недостатки

К числу плюсов диммеров можно отнести:

  1. Комфортное управление яркостью освещения. В некоторых случаях это можно сделать дистанционно или с помощью акустического сигнала.
  2. Возможность использования регуляторов в качестве выключателей для зажигания и тушения ламп.
  3. Уменьшение нагрузки способствует продлению периода эксплуатации осветительных приборов.
  4. Современные модели часто имеют функцию программирования, что позволяет имитировать присутствие хозяина в случае отъезда.

В ассортименте специализированных магазинов представлен широкий модельный ряд устройств, которые различаются по своей конструкции, дизайну, стоимость, набору различных опций.

Чрезвычайно удобным устройством является дистанционный диммер, позволяющий зажигать и гасить свет, а также изменять его яркость на расстоянии при помощи пульта

В то же время эти приборы имеют ряд определенных недостатков. Прежде всего, они чувствительны к перегреву, поэтому рекомендуется устанавливать их в помещениях с температурой не выше +25°C.

При использовании диммеров нужно соблюдать минимальный уровень нагрузок, равный 40 Вт. Если часто нарушать этот показатель, регулирующий механизм преждевременно выйдет из строя.

Подаваемые импульсы могут стать источниками радиопомех. Для компенсации этого не слишком приятного эффекта в схему порой вводят катушки с конденсаторами (LG фильтры).

Если в цепь включены мощные лампы с длинными нитями накаливания, следует остерегаться подавать на них минимальное напряжение, поскольку приборы могут начать «петь».

К схеме питания строго запрещено подключать телевизоры, компьютеры, планшеты, радиоприемники. Не допускается подсоединение ЭПРА (электронные пускорегулирующие аппараты), люминесцентных ламп.

Согласно расчетам специалистов, 50% снижение мощности лампы накаливания при помощи современных диммеров позволяет сэкономить 15% электрической энергии

Дискуссионным вопросом является экономия электроэнергии при регулировании работы ламп накаливания.

Исследования ученых показали, что применение современных видов диммеров способствует некоторому снижению электропотреблению, однако этот показатель вряд ли можно назвать внушительным.

Светодиодные лампы

Прежде чем поговорить о том, как светодиодные лампы совмещаются в своей работе с диммером, давайте хотя бы поверхностно разберёмся, в чём особенности такого источника света, за счёт чего он работает, можно ли использовать его в жилых помещениях?

На светодиодные лампы принято сейчас говорить, что это новое поколение источника света. Они являются полноценной заменой компактным люминесцентным лампам и традиционным лампам накаливания в светильниках. Такая лампочка имеет неоспоримое преимущество, она многократно экономит расход электроэнергии и денежные средства. Посудите сами, мощность светодиодной лампы в 7 Вт равносильна мощности лампы накаливания в 60 Вт. К тому же во многих светодиодных лампах при помощи диммера может регулироваться интенсивность освещения (другими словами эти лампы называют диммируемыми).

Основным светообразующим элементом в таких лампах являются светодиоды. Их может быть разное количество, в зависимости от этого меняется суммарная мощность лампочки. Они скрыты под непрозрачным корпусом, этим светодиодные лампы принципиально отличаются от прозрачных ламп накаливания.

Всё конструктивное устройство светодиодной лампы включает в себя следующие элементы:

  • Цоколь. Делается из латуни, покрывается никелем, обеспечивает надёжный контакт лампы с патроном осветительного прибора.
  • Цоколь имеет полимерное основание, которое выполняет функцию защиты корпуса от пробивания электрическим током.
  • На полимерном основании крепится драйвер, который обеспечивает стабильную работу лампы при перепадах напряжения.
  • Далее идёт радиатор, с помощью которого обеспечивается эффективный отвод тепла от элементов лампы.
  • На радиаторе надёжно крепится печатная плата со светодиодами.
  • И последний элемент – это рассеиватель света в виде полусферы.

Подключение с использованием блока защиты

Обычно для решения этой проблемы используется блок защиты, который и выполняет функцию УПВЛ. При использовании с лампами накаливания данного устройства напряжение при включении возрастает не так резко, а постепенно повышается. Таким образом, нить накаливания не испытывает излишних перегрузок, и срок эксплуатации лампочки возрастает.

Рассмотрим подробнее схему работы этого устройства на примере блока Uniel Upb-200W-BL, последовательно подключенного к лампе накаливания в 75 Вт. В этой схеме ток сначала проходит через блок и уже потом идет на лампу. В результате этого происходит дополнительное падение напряжения, и на лампу поступает не стандартные 220, а 171 В. Причем за счет прохождения тока через блок защиты рост напряжения до 171 В происходит плавно за 2-3 секунды.

Uniel Upb-200W-BL для плавного запуска

Снижение поступающего напряжения также способствует увеличению сроку эксплуатации лампочки. Но, с другой стороны, пониженное напряжение значительно снижает световой поток, примерно, на 70 процентов, а это существенный показатель. Поэтому при использовании блока защиты необходимо учитывать потери по освещенности и использовать более мощные, по сравнению с обычными, лампы.

Рассматриваемый в нашей схеме блок может выдерживать мощность до 200 Вт, значит, к нему можно подключать лампы примерно такой же мощности. Но лучше задать небольшой запас в 20-25 процентов и использовать в схеме лампы с суммарной мощностью не более 160 Вт. За счет запаса мощности лампы и сам блок прослужат дольше. Естественно, что и на сам блок не стоит подавать напряжение больше, чем 200 ВТ.

Обратите внимание! При понижении мощности лампы накаливания цветовая температура изменяется, и свет становится более красным. Изменения цвета освещения может сказаться на самочувствии человека. Схема плавного включения ламп накаливания довольно простая

Блок устанавливается последовательно от выключателя к лампе, то есть в разрыв фазного провода

Схема плавного включения ламп накаливания довольно простая. Блок устанавливается последовательно от выключателя к лампе, то есть в разрыв фазного провода.

Сам блок зашиты можно разместить в двух местах:

  1. рядом с осветительным прибором;
  2. у выключателя – в этом случае блок располагается в распределительной или установочной коробке.

Размещение блока защиты

Выбор места зависит от размеров блока защиты, для слишком большого прибора придется выделять отдельное место. Недостаток размещения в подрозетнике состоит в том, что блок зашиты не будет иметь достаточного доступа воздуха для охлаждения.

Порядок подключения Блока Плавного Розжига (БПР) на ближний свет

Понадобится:

  1. 4 мамы широкие
  2. 4 папы широкие
  3. 2 мамы узкие
  4. 2 папы узкие

«Тройник» для разветвления на монтажном блоке массы

Цепляем на три длинных провода (по 35 сантиметров) разъемы «мама» и «папа». Получается что то вроде удлинителя реле ближнего света. Присоединяем разъемы «мама» и «папа» на провода БПР (Вход +12В — «мама», Выход — галоген — «папа»).

Вытащив реле ближнего света (напомню К4) цепляем на него «удлинитель» на все контакты, кроме 87.

Для удобства можно скрепить «удлинитель» стяжками. Справа масса (зелёный провод — в блок предохранителей)

Вставляем конец «удлинителя» в блок предохранителей наместо реле.

На другой конец — соответственно реле, которое вытаскивали ранее.

В реле на 87-ю «ногу» одеваем разъем «мама» от БПР (вход +12В), а в блок предохранителей вставляем разъем «папа» (Выход — Галоген), где должна быть «нога» 87.

Окончательный вариант собранной конструкции.

Массу (масса -12 В) берем от куда удобнее (например, с колодки Ш2 монтажного блока — контакт 4. Вытаскиваем провод (черный) из колодки, вместо него вставляем заготовленный «тройник» от БПР.

Чтобы удобно закрепить реле внутри блока предохранителей, можно купить колодку для реле с защелкой. И закрепить на задней стенке монтажного блока.

Каждый контакт изолируем (термоусадками, гофрами)

Схема подключения:

Как подключить диммер вместо выключателя

В последнее время люди всё чаще меняют обычные выключатели на диммеры. Поменять выключатель на диммер очень просто. У выключателя два выхода (две клеммы), у диммера тоже две клеммы. Просто подключаем диммер вместо выключателя, используя те же провода, что подключались к выключателю.

Полярность никакой роли не играет. Однако, если с помощью фазового указателя (отвертки-индикатора) вы определили, где фаза, то лучше фазный проводник подключить на клемму L диммера. Просто для порядка.

Включение лампочки через диммер

Единственное условие, которое предъявляет производитель – соблюдать подключение выводов к фазе и к нагрузке. Хотя, как показывает практика, на этом можно не заморачиваться – всё работает хорошо при любом подключении.

Если раньше люстра включалась через двухклавишный выключатель, то через димер все лампочки будут загораться (светиться) одновременно. На одну клемму диммера сажаем фазу, на вторую – два остальных провода.

Подписывайтесь! Там тоже интересно!

Виды диммеров

Классификация светорегуляторов производится по нескольким параметрам. Рассмотрим их подробнее.

Тип исполнения

Здесь различают три вида диммеров:

  1. Модульные устройства устанавливают в распределительном щитке. Их используют для включения и регулировки освещения в общественных местах: коридорах, подъездах, лестницах;
  2. Установка диммера с выключателем производится в специальную коробку, в которую обычно монтируют розетку. Органом управления обычно выступает кнопка;
  3. Моноблочный светорегулятор устанавливается вместо выключателя. Поэтому проблем, как установить диммер такого типа чаще всего не возникает. Благодаря своей популярности получил несколько подвидов, различающихся по способу управления.

Тип управления

Моноблочные диммеры, применяемые в быту, выпускаются с несколькими вариантами управления:

  • Поворотные устройства снабжены вращающейся ручкой. Крайнее левое положение выключает освещение, а при повороте ручки вправо, яркость лампы увеличивается;
  • Поворотно-нажимные светорегуляторы имеют такой же принцип работы. Отличие заключается в том, что для включения света ручку необходимо слегка утопить;
  • Клавишное устройство полностью копирует внешний вид двухклавишного размыкателя. При этом одна клавиша отвечает за включение и отключение освещения, а другая регулирует его яркость.

В последнее время появились сенсорные диммеры, которые быстро завоевали популярность благодаря своему современному внешнему виду. Такие регуляторы отлично вписываются в любой интерьер, особенно если он выполнен в стиле хай-тек. Наиболее удобными вполне заслуженно считаются светорегуляторы с дистанционным управлением. Пульт позволяет регулировать яркость освещения из любой точки комнаты. Некоторые модели также имеют функцию выключателя.

Тип регулируемых ламп

На первый взгляд может показаться странным, но для каждого вида ламп применяются различные регуляторы. Прежде всего, это объясняется разнообразием и конструктивными особенностями современных ламп.

Для ламп накаливания используются самые простые диммеры, принцип действия которых предельно прост: изменением напряжения регулируется яркость свечения нити накаливания. Кроме этого, такой регулятор яркости подходит для галогенных ламп, работающих от напряжения 220V. Стоит отметить, что принципиальная схема данного диммера не отличается сложностью.

https://youtube.com/watch?v=RSDSJic2REg

Для регулировки яркости галогенных ламп работающих на напряжении 12 и 24V, применяются светорегуляторы, устройство которых несколько сложнее. Идеальная схема диммера должна включать в себя понижающий трансформатор. Если это невозможно, нужно выбирать регулятор в зависимости от используемого трансформатора. Для обмоточного трансформатора используют устройство регулировки с маркировкой RL, а для электронного трансформатора – с обозначением C.

Для светодиодных ламп применяют особый вид регуляторов яркости, использующих импульсную модуляцию частоты тока.

https://youtube.com/watch?v=F9JwaQKLftI

Наиболее сложным является регулировка яркости освещения люминесцентных или энергосберегающих ламп. Некоторые специалисты считают, что диммировать такую сеть освещения нецелесообразно. Но если вы хотите регулировать яркость энергосберегающих или люминесцентных ламп, то схема диммера должна включать ЭПРА (электронный пускатель).

Обзор различных схем подключения диммера

Все круговоротные переключатели имеют одинаковый принцип действия. Отличия их заключаются в наличии специальных элементов, которые позволяют потреблять меньшую мощность, повышать надежность работы и осуществлять более плавные повороты головки.  статью: → «Проходной переключатель».

Принцип действия регулятора:

  1. Между элементами устройства возникает рабочее напряжение, потенциометр заряжает конденсатор. Параметры потенциометра связана со скоростью заряда конденсатора.
  2. Происходит смещение фазы. Поднимается уровень сигнала напряжения и открывается полупроводник.
  3. При уменьшении величины сопротивления – загорается элемент света. Направление движение тока в положительной и отрицательных волнах одинаково.
  4. Напряжение, попавшее на нагрузку, имеет остаток волн, идущих одна за одной. При малом уровне яркости на частоте 100 Гц свет будет мерцающим.

Разновидности схем подключения:

  1. Подключение диммирующего механизма к светодиодным лампочкам.

Изображение схемы подключение диммера к ряду светодиодных ламп с длиной линии 5 метров

  1. Монтажа световых регуляторов в двух местах.

Подключения изображение слева (с установкой в одном месте), изображение справа (монтаж двух устройств) в разных концах помещения

Параметры элементов сопротивления и конденсаторов различных марок влияют на включении и повседневную работу диммера.

Виды прибора и как работает диммер для ламп накаливания?

Особенность самых первых диммеров заключалась в механическом способе управления и способности только изменять яркость осветительного прибора. Усовершенствованные устройства отличаются многофункциональностью.

Такие световые регуляторы обязательно оснащаются микроконтроллером, а также обладают расширенным функционалом, позволяющим:

  • управлять яркостью светового потока;
  • осуществлять отключение в автоматическом режиме;
  • имитировать присутствие человека в помещении;
  • плавно включать и отключать источник освещения;
  • применять разные режимы и эффекты, включая затемнение и мигание;
  • управлять прибором дистанционно.

По типу исполнения выделяются монтируемые в распределительном щите модульные диммеры, моноблочные модели с установкой на разрыв фазы в цепи, а также блочные регуляторы «розетка-выключатель».

В зависимости от конструкционных особенностей и уровня функциональности, все диммеры могут быть представлены несколькими разновидностями:

  • наиболее простые и распространенные поворотные модели, позволяющие регулировать яркость света посредством круглого поворотного устройства;
  • кнопочные модели, позволяющие управлять осветительным прибором посредством нажатия специально выделенных клавиш;
  • сенсорные модели, которые часто оснащаются системами автоматического выключения, таймером и эффектом присутствия.

К наиболее современным устройствам относятся модели с пультом, позволяющие осуществлять управление освещением дистанционным способом. Такими диммерами, помимо включения и выключения источника света, можно легко регулировать уровень световой отдачи.

Именно сенсорный диммер для ламп накаливания  (с ДУ-пультом) применяется при обустройстве системы «умный дом», а дистанционное управление может осуществляться посредством инфракрасного или радиоканала, акустическими или голосовыми командами.

Основные сведения о диммерах

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.

Основные сведения о диммерахДиммерДиммер

Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).

Диммер

Таблица. Некоторые виды диммеров

Виды диммеров Пояснения
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп. Задача диммера для светодиодов — оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммер Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления.
Поворотный диммер Предполагает легкое вращение поворотного элемента.
Нажимной диммер Предполагает многократное нажатие клавиши
Одинарный диммер Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммер Для регулирования сразу нескольких источников света.

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.

Основные сведения о диммерах

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Типовый вариант подсоединения

Подсоединение регулятора яркости к осветительной системе исполняется очень легко, следует лишь иметь в виду, что в зависимости от вариации прибор как правило имеет две или 4-ре клеммы.

При подсоединении устройства в цепь нужно соблюдать правила техники безопасности. Все действия необходимо проводить при отключенном электротоком, применяя инструменты с исправной изоляцией

Конструкция моноблочных моделей учитывает две клеммы, через которые нужно присоединить разорванную фазу осветительной цепи. В основном, подобные изделия ставятся взамен выключателей в имеющееся гнездо.

Инструкция подсоединения светорегулятора. Процесс состоит из таких этапов:

  1. В первую очередь, нужно отвинтить болты и снять выключатель, отсоединив от электрической проводки.
  2. Потом тщательно рассмотреть маркировку клемм, где стрелками указывается приходящая и исходящая фаза. Для уточнения возможно сделать проверку тестером.
  3. С соблюдением полярности жилы, оставшиеся в гнезде, присоединяются к клеммам светорегулятора.
  4. Потом регулятор освещения ставится в коробку и крепится с помощью шурупов или остальным способом.
  5. По окончании процесса в цепь вновь подается переменный ток, дабы проверить корректность работы подключенного оборудования.

При подсоединении прибора с четырьмя клеммами, две из них фиксируются к разорванной фазе цепи освещения, а к двум иным выносится кнопка управления.

Ответы на распространенные вопросы

Вопрос №1. Какими отличиями обладают диммеры Legrand?

  • автоматическое включение / отключение;
  • голосовой либо звуковой тип управления;
  • возможность дистанционного управления;
  • основной элемент smarthouse.

Вопрос №2. Какой регулятор практичнее: клавишный или роторный?

  • Свето-регуляторы кнопочные имеют встроенный контролер, который позволяет запоминать нужную величину освещения. Нет необходимости при каждом включении регулировать до нужного уровня.
  • Роторные диммеры – не имеют встроенного микро-контролера, поэтому каждый раз при включении нужно проворачивать рукоятку на нужный уровень. Такие виды не имеют функциональной памяти, поэтому и имеют меньшую стоимость.

Вопрос №3. Зачем используют диммеры?

Элементы регулирования позволяют создать нужную величину освещения под разные мероприятия:

  • чтение книги;
  • работа за компьютером;
  • концертные / театральные постановки;
  • рисование либо черчение;
  • спортивные состязания.

Изменение величины света позволяет снизить потребляемую мощность сети, соответственно снижается электропотребление, экономятся расходы.

Вопрос №4. Какие основные разновидности диммеров LEGRAND?

  • одинарный – такой тип работает только с одной лампочкой либо работать с несколькими источниками объединенных в группу;
  • групповой – работающий с определенной группой. Таким образом, можно освещать помещение неодинаковой величиной. На рабочем месте может больше света, в нерабочей части комнаты –меньше.

Оцените качество статьи

Нам важно ваше мнение:
