Диммирование освещения с умного дома

Содержание

Эксплуатация диммируемых светодиодных ламп

Чтобы диммируемые лампы исправно и долго служили, грамотно их эксплуатируйте. Если правильно выбрать и подключить LED-лампочку, проблем с её работой не возникает.

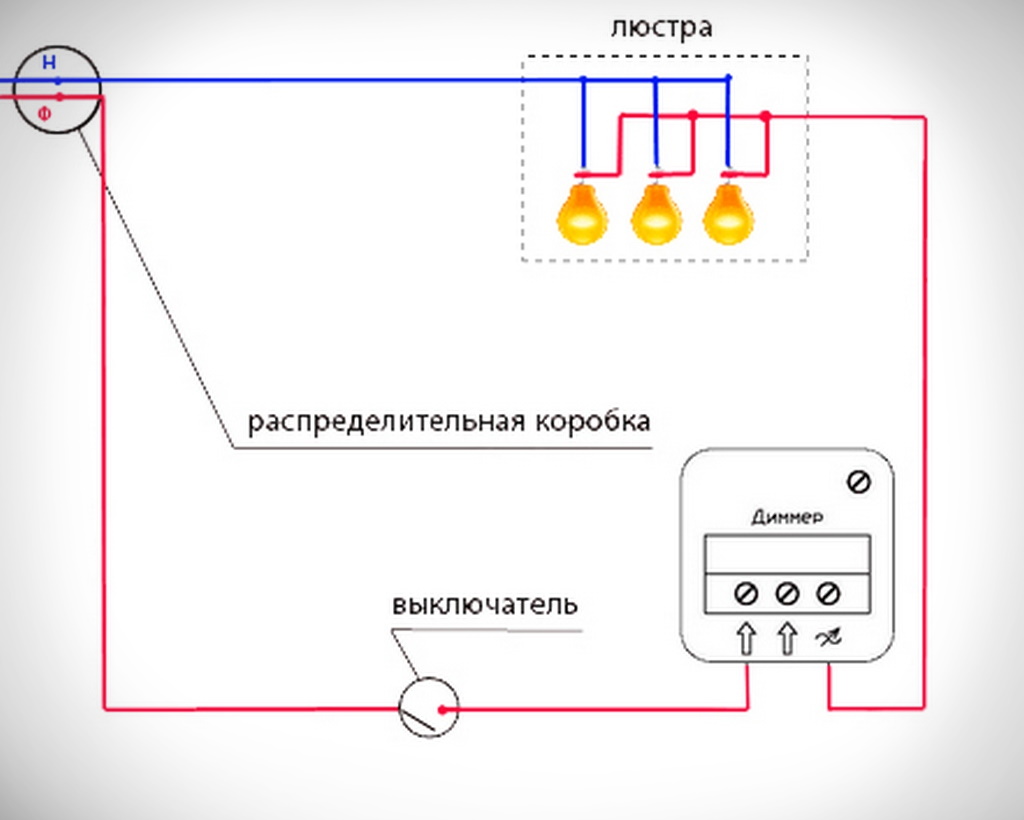

Схема подключения

Схема включения регулируемых LED-устройств в цепь с диммером зависит от того, на какой вольтаж они рассчитаны.

Варианты включения:

Лампы на 220 В. Светорегулятор устанавливают в разрыв цепи нагрузки (лампы).
Лампы на 12 и 24 В. В этом случае между слаботочным диммером и сетью ставят блок питания.

Сам диммер имеет габариты и крепления, идентичные стандартному выключателю света, и ставят его аналогично – укладывают в монтажное углубление или закрепляют на стене в зависимости от конструкции.

Чтобы реализовать идею регулировки яркости освещения, достаточно поменять обычный выключатель на светорегулятор. Сделать это несложно. Оба устройства имеют 2 клеммы, которые подсоединяют к тем же проводам, к которым был подсоединён выключатель.

При подключении диммера полярность неважна. Но если имеется фазовая отвертка-индикатор, и есть возможность определить фазу, рекомендуется фазный провод присоединить к клемме L (так требует производитель).

Регулировка яркости

В диммируемых лампах стоит особый драйвер, осуществляющий широтно-импульсное модулирование. Это устройство меняет яркость от 5 до 100 %. Интенсивность освещения регулируется путём изменения длины и частоты импульса. Третий параметр – амплитуда – остается неизменным.

Переключение яркости осуществляется механическим или сенсорным способом – это зависит от типа диммера. В любом случае обеспечивается комфортная и плавная регулировка уровня освещения.

Срок службы

На срок службы диммируемых LED-ламп влияет, в первую очередь, производитель. В среднем они способны гореть от 15 до 40 тысяч часов.

Факторы, влияющие на продолжительность службы:

Микроклимат в помещении. Дольше всего лампы служат при умеренных значениях температуры и влажности.
Цоколь. Более долгим сроком службы отличаются модели, в которых предусмотрены вентиляционные отверстия в цоколе.
Электросеть. Срок службы сокращается из-за перепадов напряжения и некачественной проводки.
Подключение. Лампы служат дольше, если они и диммер правильно подключены к сети.
Качество. Изделия низкого качества служат меньше. Срок службы также может радикально сократить заводской брак.

Устройство и виды

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.
Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

По виду исполнения диммеры бывают:

Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.
Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.
Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».
Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:
- При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.
- Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
- Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.
- Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.

В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).

https://youtube.com/watch?v=P96zf-z1tEI

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

По типу монтажа;
по исполнению и способу управления;
по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

Поворотным;
поворотно-нажимного типа;
кнопочным;
сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Принцип работы диммера

Для изменения уровня яркости в диммерах может применяться различный принцип изменения величины напряжения на выходе.

Наиболее часто встречаются такие варианты:

на основе резистора;
на основе трансформатора;
с регулировочным симистором.

По способу управления диммирующие устройства бывают:

поворотными или клавишными – считаются классическими;
сенсорными – более современный вариант, в котором отсутствуют какие-либо подвижные элементы;
дистанционными – включаются от пульта, сегодня широко используются для питания светодиодных лент и люстр на их основе;
wi-fi – широко применяются за счет установки специальных приложений на современные гаджеты.

Резистивный светорегулятор формирует рабочий параметр реостатом или переменным резистором, который включается последовательно основной нагрузке. При максимальном сопротивлении резистор выдает минимальную величину тока, и яркость свечения получается тоже минимальной.

Пропорционально уменьшая подключенное в цепь сопротивление, будет нарастать рабочий ток, увеличивая свечение лампочки. Недостатком такого диммера является постоянная величина потребляемой мощности, поэтому сэкономить электроэнергию с ним у вас точно не получится.

Трансформаторные устройства меняют интенсивность освещения помещения за счет уменьшения или увеличения числа витков в обмотке трансформатора. Трансформаторный способ преобразования, как и предыдущий, применялся для питания ламп накаливания, а позже и для галогенных ламп. Но из-за ряда недостатков сегодня он утратил свою популярность.

Из-за того, что вам нужно добиться нормального взаимодействия диммируемой лампы и светового регулятора, вам важен конечный результат – чтобы они работали в симбиозе. Определяющим фактором является отсутствие миганий и прочих световых эффектов или тресков и других шумов во время работы.

Если диммер уже выбран и установлен, а мигающее осветительное устройство имеет несколько источников света, можно попробовать решить проблему установкой в один из плафонов люстры вместо диодной лампы лампочки накаливания. Оптимальным вариантом является совместное приобретение и диммера, и диммируемой светодиодной лампы, что обеспечит стопроцентную работоспособность.

Экономят ли диммеры электроэнергию

Еще одним мифом является экономия электроэнергии при использовании регуляторов яркости. В первую очередь это касается ламп накаливания.

Большинство пользователей до сих пор считает, что если оставить в светильнике обычные лампочки накаливания и выкрутить диммер на 50%, то и за свет вы заплатите в 2 раза меньше. Это не совсем так.

Чтобы снизить яркость лампы накаливания в 2 раза, нужно понизить напряжение примерно на 80%. При этом сила тока уменьшится незначительно, из-за нелинейного сопротивления нити накала.

Фактическая потребляемая мощность светильника в этом случае будет 75-80% от изначальной. Света вы получите в 2 раза меньше, а сэкономите всего лишь жалкие 20%.

Поэтому единственно реальная экономия достигается не димммированием, а заменой простых ламп на светодиодные.

Положительным моментом и преимуществом постоянной работы светодиодов в режиме пониженной яркости, является увеличение их срока службы.

Например, если изначально взять лампочку в два раза мощнее чем вам было нужно, и выкрутить диммером ее на требуемую яркость, такой светильник 100% прослужит не только заявленный заводом срок, но и гораздо дольше.

А вот с галогенными лампами ситуация может быть противоположной. Кроме того, диммирование приводит к уменьшению тепловыделения.

Исходя из вышеизложенного, специалисты всегда рекомендуют покупать диммеры и лампы под них в одном магазине, с наглядной проверкой на совместимость их функций. В этом случае вы 100% не столкнетесь ни с какими сюрпризами и неприятностями.

https://youtube.com/watch?v=6oBCKIzgUZc

Диммируемые светодиодные лампы и типы диммеров для них.

Диммируемые светодиодные лампы, работающие от переменного напряжения 220 В.

К сожалению, не все светодиодные лампы подлежат светорегулировке. Не предназначенный для этой цели источник света не будет изменять яркость. Это происходит из-за того, что в конструкции LED-элемента содержится драйвер. Его задача — переводить переменное напряжение в постоянное и поддерживать стабильность электрических характеристик. И при любом отклонении от требуемых параметров напряжения драйвер все равно их подгонит до оптимальных значений. Попытка уменьшить яркость приведет к морганию или поломке светильника.

Лучше всего выбирать специальные диммируемые лампы. В конструкцию их драйвера входит дополнительная схема, которая обеспечивает работу светодиодов при уменьшении или увеличении яркости. Они стоят дороже, но будут исправно работать.

Чтобы узнать, совместима ли конкретная лампа с диммером, достаточно взглянуть на упаковку. Чаще всего изготовитель пишет слово dimmable/диммируемая или пункт “возможна регулировка яркости”. Встречается и графическое изображение: специальный значок .

При выборе источника света полезной станет консультация грамотного продавца-консультанта.

Для LED-ламп требуются особый светорегулятор. Светодиодный диммер 220 В не просто уменьшает напряжение. Он использует достаточно сложный механизм широтно-полюсной модуляции. В результате ток подается короткими импульсами с длинными паузами. Такая модуляция повторяется до ста раз за секунду.

Существует два вида регуляторов, использующих такой механизм. Первый тип проще и дешевле. Это диммер с отсечкой по переднему фронту.

Светорегуляторы такого типа совместимы только с димируемыми LED-лампами. В них производитель изначально заложил такую функцию.

Кроме того из-за характера импульсной кривой в электросети создаются помехи, которые будут мешать работе бытовой техники (телевизора и др.). Этого недостатка лишены диммеры второго типа – с отсечкой по заднему фронту.

С таким светорегулятором работают даже недиммируемые лампы, но в только в определенном диапазоне яркости. Погасить «в ноль» удастся только специальные диммируемые светодиодные источники света.

Диммер, работающий с отсечкой по заднему фронту, универсальнее и дороже.

Диммируемые светодиодные лампы, работающие на постоянном напряжении.

Кроме LED-ламп, работающих на переменном напряжении 220 В, производятся источники света, использующие постоянное напряжение: 4 и 12 В. 4-вольтовые лампочки используются в основном в качестве индикаторов и редко требуют регулировки. А вот 12-вольтовые источники света часто применяют для создания точечной декоративной подсветки, в автомобилях или светодиодной ленте. Такие лампы управляются устройствами попроще.

Диммеры, регулирующие 12 В лампы.

Светорегулировка источников света с напряжением 12 Вольт постоянного тока производится при помощи регулятора с широтно-импульсной модуляцией (ШИМ). Диммер 12 В плавно изменяет напряжение, которое подается на светодиодную ленту. На амплитуду тока он не влияет.

Диммер для трехцветных светодиодных лент (красный-зеленый-синий) имеют три канала управления. Таким образом можно регулировать изменение яркости каждого цвета отдельно. Также можно изменять скорость смены цветов.

Чем отличается диммируемая светодиодная лампа

Блок электроники, создающий импульсы нужной формы, может быть объединен с источником питания 12 Вольт. Этот вариант используют для непосредственного подключения светодиодов.

Если же запланировано применение стандартного напряжения, необходимо приобретать специальные приборы. Для примера можно рассмотреть диммируемые светодиодные лампы Gauss. Они создаются с разными цоколями, поэтому не сложно будет подобрать подходящие к определенным патронам изделия. В линейке этого производителя есть источники направленного и рассеянного, нейтрального, холодного и теплого света.

В них устанавливают электронные схемы, рассчитанные на импульсное питание. Обычные светодиодные лампы не приспособлены к подобным режимам. При их включении возможно появление посторонних шумов. Не будет обеспечена корректная регулировка яркости. В некоторых случаях допустим преждевременный выход из строя.

Особенности работы диммируемой led лампы и ее отличия от обычной

Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети – переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.

Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне – стабилизирует.

Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.

Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.

Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.

Срез переднего фронта.
Срез заднего фронта.

Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:

Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более “понятен” диммируемым драйверам лампочек.

Если у тебя уже установлен диммер со срезом переднего фронта, но ты решил заменить лампочки накаливания диодными, то меняй смело. Все будет прекрасно работать, но при условии, что светодиодные лампы диммируемые и качественные.

Как отличить диммируемую лампочку от обычной?

Диммируемые лампы, которые выпускаются сегодня, по внешнему виду ничем не отличаются от обычных. Все отличия, как ты понимаешь, находятся внутри, в схеме драйвера питания. Чтобы узнать, какого типа прибор ты держишь в руках, необходимо внимательно изучить упаковку или сопроводительную документацию, если таковая имеется. На упаковке диммируемой лампочки обязательно стоит соответствующая надпись «диммируемая», «dimmable» или что-то подобное. Нередко вместо надписи используют значки, изображающие ручку поворотного диммера.

Регулируемые светодиодные светильники

Оставим на время лампочки и поговорим о светодиодных светильниках, которые не менее популярны. Как обстоят дела с возможностью регулирования яркости у них? Тут вариантов намного больше, чем у led лампочек. В зависимости от поставленной задачи ты можешь выбрать один из следующих:

Светильник со встроенным диммируемым драйвером.
Светильник с внешним диммируемым драйвером (обычно это приборы точечного освещения).
Светильник со встроенным в драйвер диммером – тут даже диммер отдельно докупать не нужно.
Диммируемый драйвер для светодиодных светильников.

Назначение прибора

Не всем людям необходим яркий световой поток, иногда хочется создать приятную атмосферу, чтобы глаза не напрягались от неестественного освещения. Поэтому специалисты придумали устройства – диммеры, которые меняют яркость по усмотрению пользователя. Единственная проблема в том, что не все лампы накаливания, а также энергосберегающие устройства поддерживают такой аппарат

Лучше всего для этих целей подходят светодиодные, поэтому производители обратили на них особое внимание

Диммер не способен функционировать с энергосберегающей лампой, потому что этот прибор обладает микровыпрямителем, который ограничивает возможности источника света. Такое устройство только включается и отключается на большее оно не способно. В то время как светорегулятор изменяет интенсивность освещения.

Чтобы не допустить пустую трату денег покупателей, производители начали указывать является ли лампа диммируемой или нет. Информация находится на этикетке изделия и чаще выделена жирным шрифтом, чтобы пользователю было легче ее найти.

Область применения

Диммируемые лампы обладают широкой сферой эксплуатации:

В квартирах. Жилые помещения – главная область использования такого продукта. Поэтому найти регулируемый источник света для собственного дома не составит труда.
Также некоторые люди предпочитают использовать этот вариант для промышленного освещения.
Продукт пользуется спросом при организации различных мероприятий. Купить такие изделия можно по доступной цене в различных регионах, а не только в Москве и МО. Лампы создадут приятную и незабываемую атмосферу на все время праздника.
Нередко подобные модели приобретают владельцы загородных домов с большей территорией и используют их для организации уличного освещения.

Как выбрать

По каким критериям выбирать диммируемую лампу? Перечислим основные из них:

Мощность. Если ты решил заменить лампы накаливания диммируемыми светодиодными, то имей в виду, что при создании того же светового потока led лампочка потребляет в 8-10 раз меньше энергии, чем лампа накаливания. То есть полупроводниковый осветитель в 6-7 Вт будет давать света столько же, сколько и 60-ваттная лампочка Ильича.

Цоколь. Диммируемые светодиодные лампы выпускаются с разными цоколями как Эдисона разных размеров, так и штырьковыми. Обязательно убедись, что тебе нужен прибор именно с таким цоколем, чтобы не пришлось возвращать товар.

Возможность диммирования. Перед тем как купить прибор, найди на упаковке обозначение диммируемых ламп (о нем я писал выше). Купишь обычную – придется нести обратно, если она, конечно, не сгорит после первого же включения через диммер. Велика вероятность возникновения подобной ситуации.

Форма и габариты

Обрати внимание на форму, внешний вид и габариты прибора. В противном случае он может не войти в плафон люстры или испортить внешний вид светильника.

Производитель

Покупай диммируемые лампочки только известных фирм. Пусть их приборы стоят чуть дороже китайских, но зато они точно прослужат весь гарантийный срок и дадут столько света, сколько заявлено изготовителем.

В заключение, кратко о продукции производителей, на которых стоит обратить внимания при покупке led лампочек.

Osram

Всемирно известная немецкая компания, специализирующаяся на производстве осветительного оборудования. Светодиодные лампочки, включая диммируемые, Osram выпускает с различной цветовой температурой и цоколями Е14, Е27 (цоколь Эдисона) и G9, G12, GX53. Первые два товара производятся в классической форме шара или свечи, и они служат отличной заменой лампам накаливания в открытых светильниках.

Philips

Компания не менее известная, чем Osram. Используя инновационные технологии, фирма добилась исключительно высокого срока службы диммируемых ламп (до 40 000 ч без существенной потери яркости) при энергоэффективности класса А++ (Master MV Value, LEDclassic). Кроме ламп классического вида, у Philips можно найти и оригинальные решения – настоящие лампы Эдисона, только диммируемые светодиодные. Правда, у них наработка на отказ составляет “всего” 15 000 ч (у лампочки накаливания – 1 000 ч).

Gauss

Особенностью светодиодных лампочек этой компании является широкий диапазон питающих напряжений: от 185 до 265 В. Весьма актуально для районов с энергоснабжением низкого качества. Радует их индекс цветопередачи, достигающий 90. Далеко не все компании выпускают лампы с такими высокими показателями.

Интересной является серия ламп Gauss Step с шаговым диммированием. Диммер для них не нужен, схема шагового изменения яркости уже встроена в саму лампу. Есть у Gauss и оригинальные решения – лампочки со “спиралью накаливания” из светодиодов.

Uniel

Из продукции производителя Uniel для нас особо интересны диммируемые лампы серий Cristal Dimmable и Palazzo Dimmable. Приборы отличают хорошая цветопередача (до 80) и универсальность в плане диммирования: они отлично работают с самыми разными диммерами переменного тока, работающими по принципу среза полуволны. Диммируемые лампы обеих серий имеют матовую колбу, форму, цоколь обычной лампочки накаливания и без проблем работают вместо них.

Из другой продукции можно отметить лампы с цоколем E14, E27, GU10, GU5.3, а также оригинальные приборы в форме лампочки Ильича. Компания имеет свое производство в России.

Комплектация устройства

Рис №1. Устройство диммера

Микроконтроллер входит в слаботочную часть устройства и позволяет работать диммеру в автономном режиме и в составе сети, он является основой устройства, работает в зависимости от определенного алгоритма и преобразует принимаемую информацию в команды по управлению источниками света. Отличается дружественным интерфейсом и должен обладать достаточным количеством оперативной памяти и высокой скоростью обработки принимаемой информации и регулирования яркости одновременно нескольких (до 12) источников света.

Силовая часть состоит из двух рабочих режимов, часть «реле» обеспечивает работу в режиме твердотельного реле и режима «диммера» — возможность плавного управления мощностью. Все выходные каскады комплектуются фильтрами для электромагнитных помех.

В состав устройства входят:

12 силовых каналов с нагрузкой до 8А для управления активной и индуктивной нагрузкой.
8 аналоговых выходов от 0-10В управляющих регулируемыми балластами внешней установки, светодиодных ламп и ламп дневного света.
Прием команды управления«Замкнуто – Разомкнуто» осуществляют датчики замыкания
Для приема и передачи сигналов ИК диапазона управления предусмотрен разъем ИК порта.
Для коммутации применяется семистор он принимает управляющий сигнал от контроллера и выполняет регулировку выходной мощности канала при помощи обрезания синусоиды питающего напряжения 220В по переднему и заднему фронту.
