Топ 10 генераторов для сварочного аппарата

Содержание

Подключение сварочного инвертора к бензогенератору

Перед электрическим соединением сварочного инвертора с генератором прежде всего необходимо позаботиться о своей безопасности и безопасности окружающих. Для этого должно быть выполнено несколько условий:

  1. Зануление. Соединение должно быть выполнено вилкой с обязательным нулевым проводом, так называемое зануление. Зануление — это соединение внутреннего оборудования источника и приёмника с нейтралью трансформатора, проще говоря инвертор обязательно должен быть оборудован вилкой с заземляющим контактом посередине, такой же контакт должен быть у розетки генератора. При таком соединении любой внутренний пробой изоляции будет расцениваться аппаратом как короткое замыкание и оборудование отключится встроенной защитой или предохранителем.
  2. Заземление. Корпус инвертора и генератора должен быть обязательно заземлен. Заземление необходимо для отвода напряжения в землю при пробое изоляции на корпус оборудования, этим производится защита пользователя от напряжения, которое может попасть на корпус при пробое изоляции. Заземление может быть искусственное и естественное. К естественным относятся трубы водопровода, которые проложенных в земле, земляные конструкции фундаментов зданий или забора. При оборудовании искусственного заземления необходимо помнить, что площадь заземлителя должна быть не менее 0,5 м2 при заглублении не менее метра.
  3. Сечение провода должно соответствовать мощности источника. Существуют специальные таблицы минимального сечения проводов от прохождения по ним тока, но постоянно таблички в кармане носить не будешь, поэтому попробуем примерно рассчитать значение от мощности приемника. Выше мы проводили расчёт силы тока от диаметра электрода. Расчёт провода примерно такой же, только с учётом того, что медный провод пропускает ток 10 А/мм2, алюминиевый 9 А/мм2. Итак, мы имеем сварочный трансформатор мощностью 6 кВт. Для напряжения 220 В. ток проходящий по проводу составит: 6000 Вт : 220 В = 28А. Теперь узнаем минимальное сечение медного провода которое выдержит это значение- 28А : 10А = 2,8 мм2. Из расчета видно, чтобы подключить сварочный трансформатор мощностью на 6 кВт необходимо сечение медного сетевого кабеля не менее 3 мм2 на одну жилу. Такой же расчет можно произвести для силовых кабелей электрододержателя и «земли».

Что такое защитное зануление и как его сделать в квартире или доме можно узнать из видео ролика

Внимание покупателей подшипниковУважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:

Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Как выбрать генератор для сварки?

Первое, на что нужно обратить внимание — номинал электростанции. Он подбирается по максимальной мощности потребителя. Лучше всего взять с запасом на 25-30%, потому что частое использование на максимальной нагрузке увеличит износ деталей

Лучше всего взять с запасом на 25-30%, потому что частое использование на максимальной нагрузке увеличит износ деталей.

Как рассчитать мощность генератора?

Рассчитать мощность можно по формуле: Pном= I × Uдуги / η, где I — максимальная сила тока аппарата, Uдуги — напряжение электрической дуги, η — КПД сварки. Значения U и η почти всегда стабильны, напряжение дуги равно 25В, а КПД в среднем — 85%.

Например, если максимальная сила тока Вашего аппарата равна 150А, то его предельная потребляемая мощность составит:

150А × 25В/0,85 = 4412Вт.

Округляя, получим 4,4 кВт. А теперь добавим еще 25% запаса:

4,4 кВт +1,1 кВт = 5,5 кВт.

Именно такой номинал Вам понадобится для 150А.

Можно ли использовать для инверторной сварки генератор меньшей мощности?

Инвертор позволяет регулировать силу тока. И его можно запитать от электрогенератора меньшей мощности, чем номинальная, но перед этим нужно узнать предельный уровень силы тока.

И так, представим, что у Вас инвертор на 225А, но электрогенератор всего на 4 кВт. Теперь сделаем расчет по обратной формуле: I = P × η / U;

Предельная сила тока инвертора, при которой Вы можете подключать его к 4-киловаттному генератору, равна:

4000Вт × 0,85 / 25В = 136В.

Таким образом, Вы можете выставить на инверторе порог 136В и свободно пользоваться 4-киловаттным источником питания. Но, если поставить силу тока больше — перегорит альтернатор и его придется ремонтировать.

Выбор мощности по диаметру электродов

Для применения электродов большего диаметра нужна более высокая сила тока. Именно поэтому существует зависимость между нагрузкой сети и диаметром электродов. И так, давайте посмотрим таблицу:

Диаметр электрода
Минимальная мощность генератора

2 мм
2,5 кВт

3 мм
3,5 кВт

4 мм4
4,5 кВт

5 мм5
5,5 кВт

Например, если Ваша инверторная сварка запитанная от 4,5 кВт, то самые крупные электроды, которыми Вы можете варить металл — на 4 мм. Если, к примеру, вставить 5-миллиметровый электрод, то мощности 4,5 кВт будет недостаточно для качественного расплавления металла, и шов будет некачественным или не приварится вообще. Поэтому автономное питание нужно выбирать прежде всего по максимальной мощности инвертора.

Не все сварочные аппараты могут работать от электрогенератора и наоборот. Поэтому, перед покупкой, уточните у продавца, может ли выбранная модель сварки работать от электростанции. Производитель всегда указывает об этом в инструкции.

Какие производители подходят для сварочных аппаратов?

Исходя из специфики применения, далеко не все производители выпускают электростанции для сварочных аппаратов. Наиболее подходящие бренды:

  • AGT — преимущественно «трехфазники» номинальной мощностью от 5 кВт. Дешевые, на бензогенераторах стоят оригинальные двигатели Honda. По техническим характеристикам и требованиям качества топлива адаптированные для Восточно-Европейского региона. Производятся в Румынии;
  • Endress — выпускают однофазные и трехфазные бензогенераторы номинальной мощностью от 3 кВт. Внутри стоят качественные двигатели Honda, Briggs & Stratton, Yanmar, Kohler. Массово производятся в Германии, не имеют хронических проблем. Хорошая репутация бренда;
  • R.I.D. — выпускает, как однофазные, так и трехфазные электростанции мощностью от 5 кВт. Производятся по технологиям немецкого бренда Geko. Выпускаются в малых количествах. Стоимость выше, чем у конкурентов, но качество не оставляет за собой вопросов. Надежные двигатели.

Если у Вас еще нет сварочного аппарата, как вариант можете вместо него приобрести специальный сварочный генератор.

Уход за генератором

Приобретая бензиновый генератор для сварочного аппарата, потребитель должен не забывать о том, что это устройство также нуждается в техническом обслуживании. Однако особо беспокоиться на этот счет не стоит, поскольку серьезных затрат на это не потребуется.

  • Для того чтобы прибор исправно выполнял свои функции, необходимо регулярно проверять уровень масла и доливать его при необходимости.
  • Помимо этого, необходимо подзаряжать аккумулятор генератора, но это придётся делать нечасто.

Особое внимание производители уделяют условиям эксплуатации бензиновых генераторов. Для работы их лучше всего размещать в помещении, иначе из-за осадков они могут раньше времени выйти из строя

Но при отсутствии такой возможности допускается использовать для них специальное накрытие. В принципе поставить бензиновый генератор можно даже в гараже, где он будет надежно защищен от попадания осадков.

О приобретении бензинового генератора для сварочного генератора сегодня приходится задумываться не только владельцам предприятий. Последнее время всё больший интерес к ним проявляют и частные лица, которым требуется автономное устройство для проведения сварочных работ в местах, не имеющих доступа к электрической сети. Это отличное решение, которое не только поможет сэкономить массу денежных средств и времени, но и выдержать не совсем типичные условия эксплуатации.

Но при всех преимуществах, которыми обладают бензиновые генераторы для инверторов, они отличаются между собой определенными параметрами, на которые нужно в первую очередь обращать внимание потребителям при выборе. В первую очередь это касается мощности, от которой зависит способность устройства с легкостью справляться с выполнением работ

Не менее важно и то, какой тип электродов поддерживает выбираемая модель. Это очень важно, поскольку это может ограничить сферу применения этого устройства. В первую очередь это касается мощности, от которой зависит способность устройства с легкостью справляться с выполнением работ

Не менее важно и то, какой тип электродов поддерживает выбираемая модель. Это очень важно, поскольку это может ограничить сферу применения этого устройства

В первую очередь это касается мощности, от которой зависит способность устройства с легкостью справляться с выполнением работ

Не менее важно и то, какой тип электродов поддерживает выбираемая модель. Это очень важно, поскольку это может ограничить сферу применения этого устройства

Еще следует помнить, что бензиновый генератор для сварочных работ нуждается в надлежащем обслуживании, иначе он быстро выйдет из строя. Обо всём этом необходимо узнать еще до того, как вы отправитесь в магазин. Также не помешает дополнительно узнать и о производителях, продукции которых можно доверять.

https://youtube.com/watch?v=MXDzKmpZEO4

Как выбрать сварочный дизельный генератор

Принцип работы дизельного сварочного генератора-электростанции во многом похож на тот, что используется оборудованием, работающим на бензине. Но для того чтобы появилась возможность использовать полученное напряжение для сварочных работ необходимо использование дополнительного оборудования.

Недостатками дизельных генераторов для подключения сварочного оборудования является интенсивная волна производимого тока, отсутствие стабильного выходного напряжения. Поэтому сами производители не рекомендуют использование дизельного оборудования для подключения отдельных сварочных автоматов. Выбрать сварочные дизельные генераторы-электростанции для сварочных работ необходимо в следующих случаях:

  • К одной точке будут подключены сразу несколько сварочных автоматов. Потребность в напряжении в этом случае могут обеспечить только дизельные двигатели.
  • Экономия топлива — если основным видом деятельности монтажной бригады являются сварочные работы, тогда дизельные станции помогут получить существенную экономию на расходе топлива. Двигатели на дизтопливе более экономичны.
  • Длительность работы в автономном режиме. Лучше выбрать сварочный дизель-генератор-электростанцию с встроенной функцией сварки, если планируется интенсивная эксплуатация в течение всего рабочего дня или даже в течение нескольких смен.

Некоторые станции для удобства установлены на раму с колесами с буксировочным устройством. У промышленных станций, таким образом, увеличивается их мобильность и соответственно сфера эксплуатации.

Выбор дизельного или бензинового генератора в основном зависит от фактических потребностей покупателя и интенсивности использования. Как у одного, так и второго варианта есть свои преимущества и ограничения связанные с эксплуатацией.

Бензогенераторы с функцией сварки

Бензогенераторы с функцией сварки – это многофункциональные устройства, отличающиеся способностью выдерживать большие нагрузки. Конструкция данного аппарата являет собой якорь, что вращается за счет внешнего привода.

Сварочный генератор – это тоже электростанция, но с более обширным диапазоном по части переносимых нагрузок. Он, преимущественно, используется для запуска сварки дугового типа. Однако упомянутая выше многофункциональность такой установки проявляется именно в том, что помимо питания для сварки с её помощью можно электрифицировать и обычные бытовые объекты.

Среди профессиональных направлений эксплуатации таких установок выделяется:

  • Сварка труб;
  • Монтаж металлоконструкций;
  • Подключение автономных объектов к электроснабжению и т.д.

Сварочные генераторы портативного формата выделяются компактностью, мобильностью, оптимальной массой и относительной «бесшумностью» при эксплуатации. Эти качества позволяют применять подобные установки в полевых условиях (сварка, резка металла).

Различные модели таких устройств выделяют определенным физико-техническими характеристиками и эксплуатационными особенностями:

  • Ручной или электрический пусковой привод;
  • Широкий диапазон времени автономной работы;
  • Определенный расход топливного ресурса;
  • Шумовой уровень и прочие параметры.

Сварочные генераторы доминируют над простыми электростанциями, поскольку их характеристики при работе под нагрузкой в разы выше, да и в условиях мгновенной перегрузки они чувствуют себя лучше. В целом функционал этих установок более гибок в сравнении с простыми «бытовыми» аналогами.

Примеры моделей

Сварочный генератор Eisemann S6401:

  • однофазный;
  • мощность – 5 кВА;
  • постоянная подача тока силой до 220А;
  • инструмент сварки – штучный электрод.

Отлично подходит для сварки в местах, находящихся на удалении от центральной электрической сети. Отличается оптимальными габаритами, эксплуатационной надежностью и неприхотливостью по части сервисного обслуживания. Системы данной установки отлично защищены от возможных сбоев, что обеспечивает предельно долгий и стабильный эксплуатационный период даже на объектах с повышенным загрязнением и высокой интенсивностью труда (стройплощадки).

Электростанция Eisemann S6400:

  • трехфазная переключаемая;
  • сварочный ток до 220А;
  • диаметр проволоки до 4мм.

Может работать в двух форматах:

  • трехфазный – мощность до 6,2 кВА;
  • однофазный – 3,7 кВА.

Стартер установки – ручной. Конструкция и механизмы отлично защищены от деструктивных факторов, что предполагает предельно долгий эксплуатационный период станции без необходимости дополнительного сервисного обслуживания.

Правила эксплуатации

При эксплуатации бензинового генератора для сварочных аппаратов следует строго придерживаться рекомендаций из инструкции пользователя и советов от профессиональных сварщиков. После покупки следует производить прогонную проверку – примерно первые 20 часов активной эксплуатации позволяют деталям состыковаться.

Лучше всего в это время не запускать устройство на мощность выше 50% от номинального задокументированного значения. Если речь идет о работе на высоте, то стоит требовать/подбирать устройство с модифицированным карбюратором, способным работать в условиях обогащенного кислородом воздуха.

Также стоит ознакомиться с правилами проведения следующих эксплуатационных процедур:

  • Проверка уровня масла;
  • Выбор топлива;
  • Заправка топливом и проверка уровня топлива;
  • Запуск агрегата;
  • Порядок включения нагрузки;
  • Остановка двигателя и т.д.

Грамотное действие в любых ситуациях, как штатных, так и аварийных, позволит сохранить работоспособность установки на весь эксплуатационный период без необходимости внепланового ремонта.

Какие неисправности могут случиться?

При подключении и эксплуатации бензинового генератора для сварочного инвертора можно столкнуться со следующими проблемами, обусловленными рядом причин:

  1. Не срабатывает пуск – проблемы с топливом или отсутствие искры на свече зажигания;
  2. Аварийные остановки – засор воздухофильтра, масляного или топливного фильтра, возможно недостаточный уровень масла;
  3. Не достигает высокой/предельной мощности – изношены поршневые колеса или засор воздухофильтра;
  4. Двигатель дымит – присутствует общий износ деталей (поршня, цилиндра) или повышенная подача топлива, чрезмерный уровень масла в картере;
  5. Слишком интенсивный расход масла – износ цилиндра или поршневых колец.

Все перечисленные проблемы достаточно легко решаемы при правильном их определении.

Заключение

Из материала выше не трудно понять, можно ли подключать инверторную сварку к бензогенератору (да!) и каковой должна быть последовательность действий пользователя при этом. Если придерживаться всех описанных критериев и нюансов эксплуатации, то можно продлить эксплуатационный срок бензиновых генераторов и эффективно использовать присоединенные к ним сварочные аппараты.

Критерии выбора генератора для сварки

Выше были рассмотрены сварочные генераторы, представляющие собой, как уже говорилось, смесь сварочного аппарата и электростанции для него. Но нередки случаи, когда нужно запитать сварочный аппарат от автономной электростанции. Какой же генератор нужен для сварочного инвертора или агрегата трансформаторного типа в таких ситуациях?

Чтобы запитать оборудование вне централизованной электросети, используют синхронные генераторы, обладающие всеми характеристиками, приемлемыми для работы сварочных агрегатов

Чтобы правильно подобрать такой агрегат, следует принять во внимание следующие параметры: мощность, сила тока, диаметр электродов, совместимость с инверторными аппаратами

Мощность

Совет! Перед началом расчета рекомендуется изучить инструкцию к вашему сварочному агрегату. В ней всегда будут указаны все его параметры.

Мощность рассчитывается по формуле Pmax = (Imax х Ud) х КПД, где:

  • Рmax – максимальное значение потребляемой мощности агрегатом;
  • Imax – максимальная сила тока агрегата для сварки;
  • Ud – напряжение дуги сварки;
  • КПД – имеет значение около 0,85 (для инверторов).

Например, если ваш сварочник может выдавать максимальный ток 160 А, то подставив цифры в формулу, получим значение максимальной потребляемой мощности: Pmax = 160 х 25 / 0,85 ≈ 4,7 кВт. Но поскольку агрегат не может работать все время на максимальной мощности, то требуется вычислить среднее ее значение по формуле: P ср = Pmax х ПВ. Где:

  • P ср – среднее значение мощности;
  • Pmax – ее максимальное значение;
  • ПВ – продолжительность включения аппарата (в среднем, это значение не превышает 40%).

Подставив значения в формулу, вы узнаете номинальную мощность инвертора: P ср = 4,7 х 0,4 = 1,88 кВт.

Но будет лучше, если генератор для сварочного аппарата будет иметь резервную мощность. Желательно, чтобы она превышала номинальную на 25-35%. То есть, 1,88 + 0,35 ≈ 2,5 кВт – это требуемая мощность. Что касается агрегатов дизельного типа, то их мощность должна превышать на 30-50% мощность сварочника.

Например, вам требуется генератор мощностью не менее 2,5 кВт. А в продаже имеется агрегат, на котором написано, что его мощность 3 кВА. Если применить приведенную выше формулу, то получится: 3 х 0,7 = 2,1 кВт. Это значит, что данный агрегат имеет меньшую, чем нужно, мощность, и он не потянет инверторный сварочный аппарат.

Также на изменение вышеперечисленных параметров влияет толщина свариваемого металла. Чтобы быстро сделать расчеты, можно воспользоваться таблицей, приведенной ниже.

Сила сварочного тока

Для сварочника инверторного типа допустимо использование генератора меньшей мощности, чем требуется. Но сначала требуется правильно вычислить минимальную силу тока, которая позволит производить сварку без изменения ее качества в худшую сторону.

Например, вы собираетесь подключать инверторную сварку к бензогенератору мощностью 4 кВт. Для расчета минимальной силы тока существует формула: Мощность х КПД / напряжение дуги. Подставив в нее числовые значения, получите: 4000 х 0,85 / 25 = 136. Исходя из данных расчетов, можно понять, что, используя инвертор с генератором на 4 кВт, можно варить током до 136 А.

Совет! Чтобы быстрее определять силу тока для сваривания, используйте правило: на каждый миллиметр диаметра электрода приходится 20-30 А тока. Например, для электрода диаметром 3 мм потребуется сила тока 90 А.

Диаметр электродов

Данный параметр также является важным, и он должен соответствовать минимальной мощности генератора. Профессионалы советуют к диаметру электрода прибавлять коэффициент 0,5. Например, если вы будете использовать электроды с диаметром 3 мм, то 3 + 0,5 = 3,5. Это значит, что для электрода 3 мм следует выбрать генератор с минимальной мощностью 3,5 кВт.

Совместимость с инвертором

Очень важно, чтобы бензогенератор для сварки инвертором имел совместимость с последним. То есть имел подходящий тип розеток для подключения оборудования

Бытовым инверторам будет достаточно наличие розетки на 220 В. Но для оборудования класса профи потребуется напряжение в 380 В (трехфазное) и соответствующий тип розетки.

Лучшие недорогие генераторы

Чтобы вам было проще подобрать генератор для сварочного аппарата, мы дополнительно расскажем о четырех качественных моделях для дома и гаража. Это не рейтинг, а скорее список отличных генераторов, которые хорошо зарекомендовали себя при работе в различных условиях.

Huter DY6500L

Генератор Huter DY6500L — это отличный помощник в хозяйстве. Его мощность составляет 5 кВт, этого достаточно для питания маломощного инвертора, выдающего до 150 Ампер. Это синхронный генератор, работающий на бензиновом топливе. Для полноценной работы рекомендуется использовать бензин марки не ниже АИ-92. Также эта модель может работать на пропане. Бак емкостью 22 литра.

Huter DY6500L запускается с помощью ручного стартера. Есть встроенная система принудительного охлаждения, она воздушного типа. Вес генератора  около 80 кг, что немало. Но два или три человека смогут перенести его в нужное место без особых проблем.

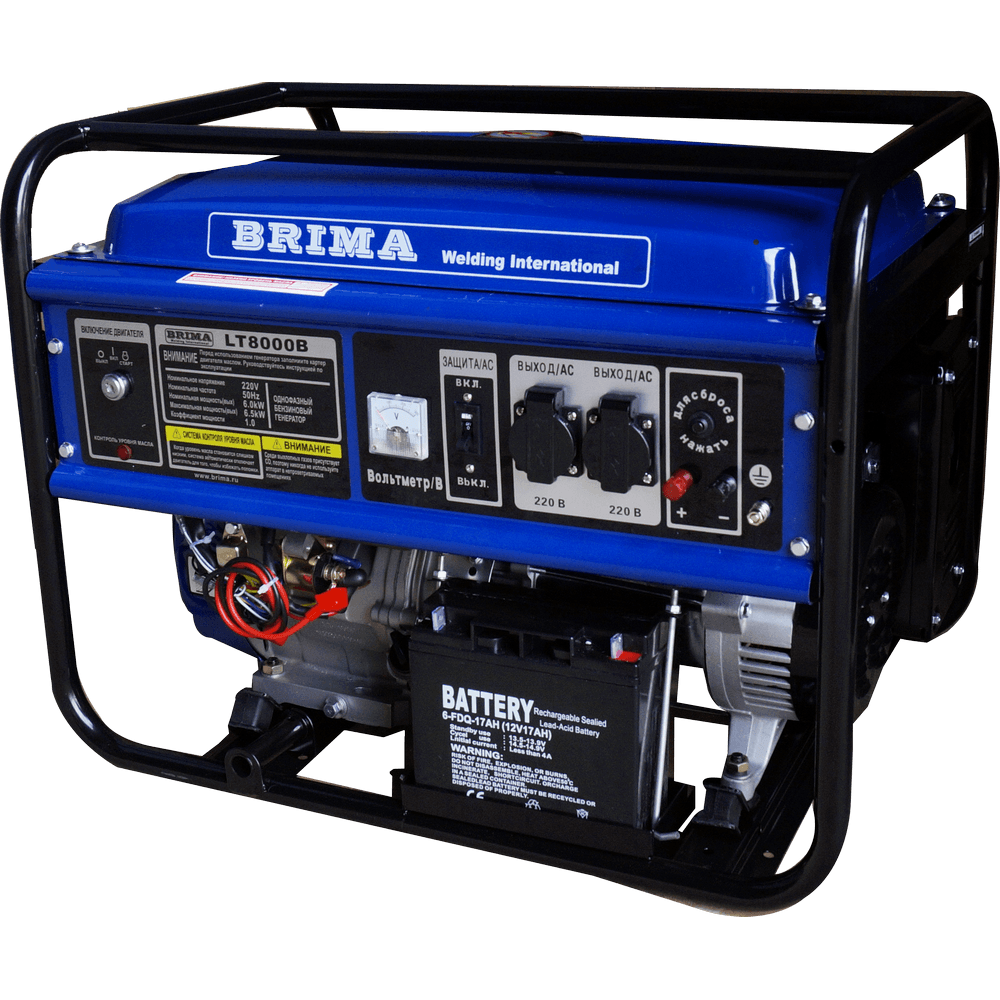

BRIMA LT 8000 B

Также для сварки инвертором мы рекомендуем модель LT 8000 B от известного немецкого бренда BRIMA. Его мощность чуть больше, чем у предыдущего генератора — 6 кВт. Но это его номинальная мощность. А максимальная составляет все 6.5 кВт. Однако, помните, что мы не рекомендуем постоянно использовать генератор а пределе его возможностей. Модель LT 8000 B  пригодится тем, у кого аппарат выдает до 180 Ампер сварочного тока.

Это так же бензиновый генератор. Емкость бака — 25 литров. Работает от надежного двигателя типа 190F. Он четырехтактный, оснащен принудительным воздушным охлаждением. Запуск осуществляется с помощью встроенной электроники. Генератор способен без перерыва проработать до 8 часов, затем ему необходим перерыв, чтобы избежать перегрева.

Габариты  генератора стандартные для этого класса и стоимости, а вот вес составляет 83 килограмма. Для удобства перемещения он оснащен удобными прочными колесами.

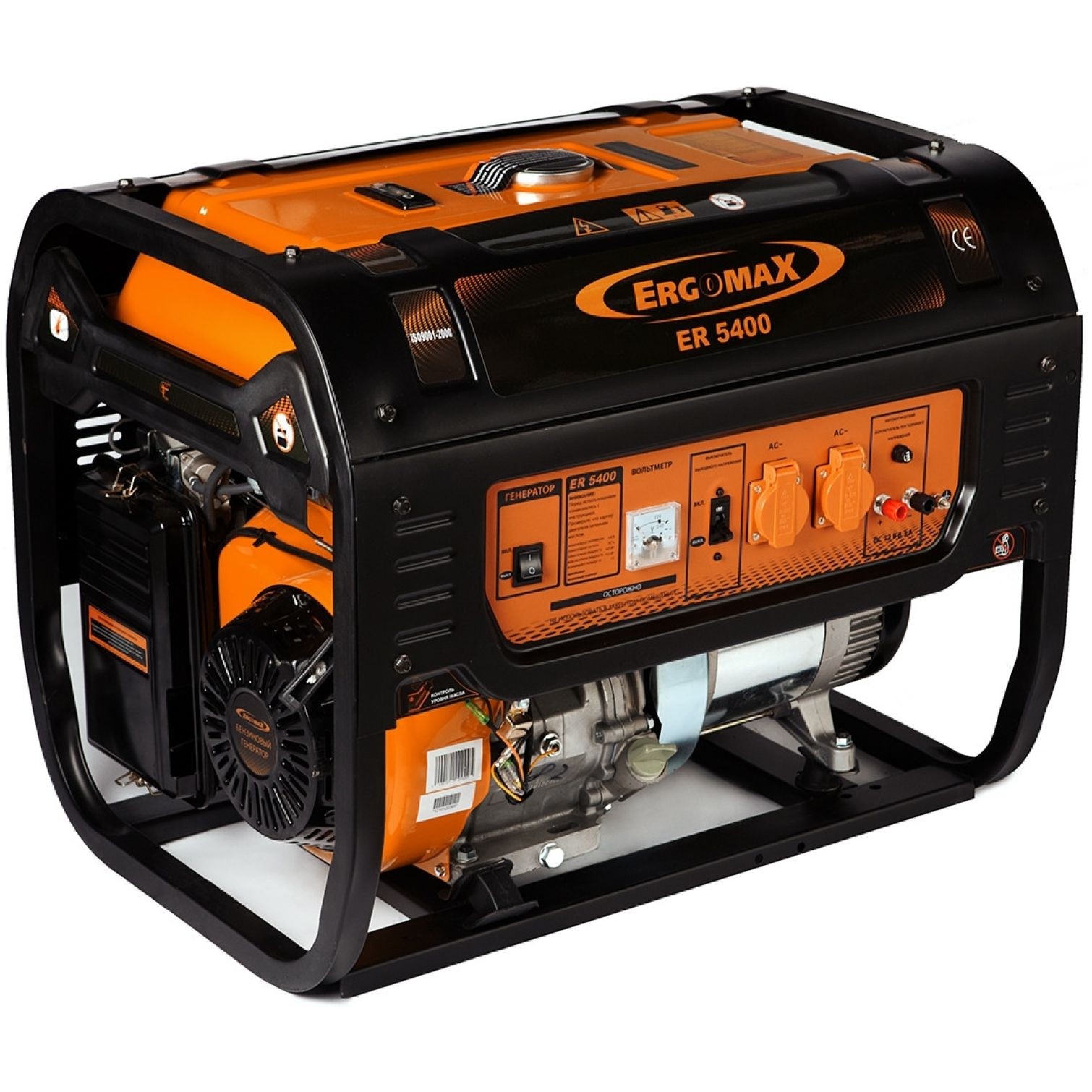

ERGOMAX ER 5400

Этот маломощный генератор, выдающий до 4.5 кВт, подойдет для мастеров, у которых в арсенале есть простенькие аппараты мощностью до 140 ампер. Он так же работает на бензиновом топливе. Производитель рекомендует использовать бензин марки АИ-92 и выше. Чем выше марка, тем качественнее и дольше проработает генератор. Средний расход топлива — 2 литра в час, что довольно экономично.

Запускается вручную, электростарт здесь не предусмотрен (в отличие от предыдущего генератора). Это самая компактная модель из всех, что представлены в этой статье. Ее вес не превышает 70 килограмм, а внешние габариты  составляют 82х54х58 см. Устройство защищено от мелких дождевых капель и пыли. Может храниться в неотапливаемом помещении.

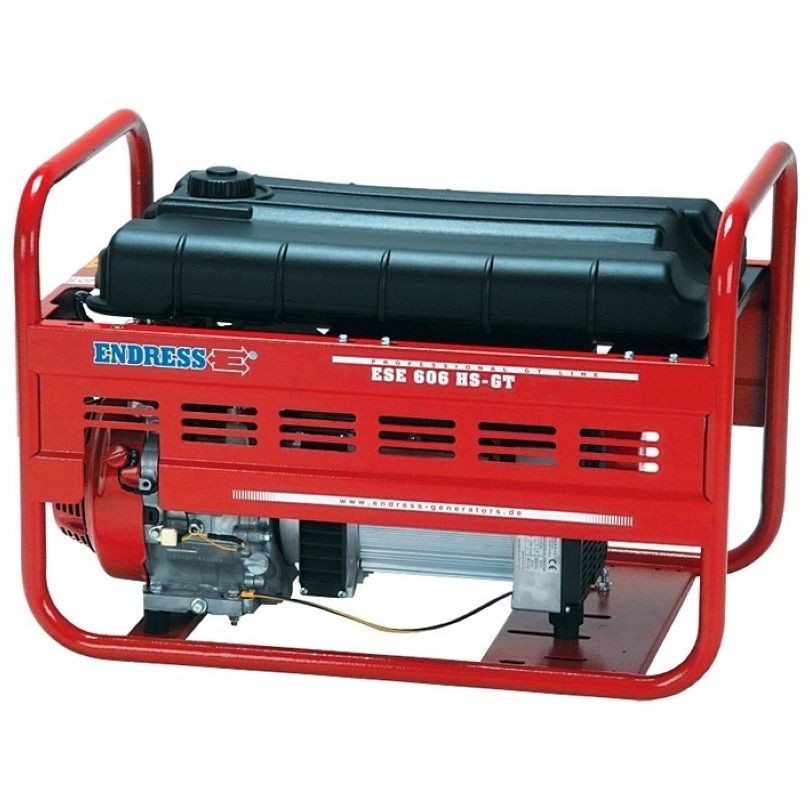

Endress ESE 606 HS-GT

Последний генератор в нашем списке — Endress ESE 606 HS-GT. Это крепкий «середнячок», который подойдет для большинства не слишком мощных инверторов. Генератор синхронный, работает на бензиновом топливе. Здесь рекомендации те же. Используйте марку бензина не ниже АИ-92, и ваш генератор проработает долгие годы. Бак не очень большой, всего 18 литров. Но этого достаточно для пары часов работы. Кстати, аппарат работает без перерыва 5 часов. Затем нуждается в отдыхе. Мощность устройства — 6.4 кВт.

Этот генератор запускается с помощью системы реверсивного старта. Он же ручной старт, когда необходимо несколько раз дернуть за ручку у специального троса. Габариты средние, как и вес — 7 килограмм. Есть удобные ручки для переноски. Двое без особых усилий перетащат этот генератор в нужное место.
