Переключатель и выключатель: в чем разница, схемы и фото

Назначение

Основная функция этого устройства – подавать и прекращать питание на светильник. Выключатель – это коммутационное устройство, которое замыкает или размыкает электрическую цепь. Обычно у выключателя две позиции – включен (когда цепь замкнута и напряжение идет на источник света) и выключен (когда цепь разомкнута, и свет не горит). Переключение, за редким исключением, происходит вручную при воздействии на клавиши, тумблеры или другие конструктивные элементы устройства. Выключатели рассчитаны на включение в разрыв фазового провода и работу с номинальными параметрами сети. Они не имеют защитной функции от короткого замыкания, утечки и других аварийных ситуациях. Для таких целей предусмотрены автоматические выключатели в распределительном щитке.

Модели выключателей производятся для конкретных технических задач и условий работы:

  • Величины тока и напряжения.
  • Климатических условий – влажности и температуры в месте установки.
  • Степени защиты от попадания внутрь влаги и пыли.
  • Способа монтажа.
  • Метода коммутации.
  • Вида управления и других целей.

Рассмотрим подробней эти параметры.

Восстановление поворотных и сенсорных моделей

Сенсорные выключатели подлежат ремонту в специализированных мастерских. В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией. Кроме того, по аналогии с уже рассмотренными образцами, в них также возможно ослабление контактов в местах подключения фазных проводников.

Восстановление выключателей этого класса аналогично уже рассмотренному подходу для клавишных изделий. Сложности возникают при поломке кулачкового механизма, отремонтировать который вручную вряд ли удастся. В этом случае специалисты советуют полностью заменить прибор новым изделием.

Области применения


При желании можно поставить беспроводные выключатели с пультом ДУ Бесконтактный выключатель целесообразно эксплуатировать в нескольких ситуациях:

  • Перенос старого устройства. При наличии громоздкой меблировки прибор можно установить на стену, в шкаф, на зеркало.
  • Устранение монтажных ошибок. В процессе переноса электролинии исключается штробление стены. Достаточно подключить устройство с пультом или без него.
  • Маленькое помещение. Беспроводные приборы – накладные, поэтому не нужно прокладывать кабель. Прибор поместится на журнальном столике, тумбе, комоде, барной стойке.
  • Обеспечение комфорта пользования электроприборами. Бесконтактная система занимает минимум места, легко управляется и отличает технологичностью.
  • Проживание в деревянном доме. При обустройстве скрытой проводки стоит соблюдать требования безопасности, а открытая сеть подвержена механическим повреждениям. Подключение дистанционных гаджетов будет экономным и простым решением.
  • Контроль освещения в нескольких комнатах. Маленькое устройство с пультом ДУ позволяет управлять источниками света из 2-3 зон.
  • Необходимость дополнительных устройств включения. Выключатели ставятся после окончания строительства без нарушения отделки и коммуникаций.
  • Включение и отключение света на большом расстоянии. Прокладка кабеля обойдется дорого, а радиовыключатель в зависимости от модели работает в диапазоне до 350 м.
  • Сохранение дизайнерской концепции. При невозможности монтажа выключателей в нишу или накладным способом беспроводное устройство дополнит любой интерьерный стиль.

Разбор выключателя света

Чтобы починить выключатель, необходимо первым делом разобрать его. Приступим к работе. Несмотря на то, что вы уже отключили подачу электроэнергии, проверьте уровень напряжения с помощью мультиметра. Если у вас нет подобного аппарата, воспользуйтесь отверткой-индикатором, приобрести которую можно в ближайшем строительном магазине или магазине электротоваров.

Двухклавишный выключатель

  • Приступая к решению задачи починки выключателя света, вооружитесь тонкой отверткой или ножом для того, чтобы поддеть и снять кнопки, а также — декоративную крышку выключателя из специальной пластмассовой коробки (подрозетника). В новых моделях обычно присутствует выемка для более удобного поддевания крышки. Затем нужно открутить винты, расположенные под кнопками. Не забывайте аккуратно складывать их в приготовленную емкость.
  • Снимите выключатель со стены, открутив крепежи, не забыв отметить его положение на стене. Крепежные элементы могут быть разными, что зависит от материала, из которого изготовлена стена.
  • Маркером отметьте основной провод, крепящийся к основной клемме, который отвечает за напряжение.

Одноклавишный выключатель

  • Ножом или отверткой поддеть клавишу и отделить от выключателя. Зачастую клавиша крепится к корпусу особой прижимной пластинкой, которую также необходимо извлечь.
  • Снять декоративную крышку.
  • Выключатель света крепится на два винта, которые необходимо слегка вывернуть. Чтобы они не упали и не потерялись, подставьте емкость.
  • С обеих сторон в корпусе механизма есть два отверстия, через которые проходит провод. Второго провода, как в случае с двухклавишным выключателем, нет, так что, вы не запутаетесь.

Выключатель старого типа

Такие приборы еще можно увидеть в квартирах, где ремонт не проводился с советских времен. Конечно, наиболее разумным выходом в таком случае, станет покупка современного образца, вместо планирования того, как починить выключатель света. Однако если данный прибор вам дорог как некая память или вам попросту интересно провести ремонтное мероприятие самостоятельно, рассмотрим действия подробнее:

  • Отверните два винта (самореза) на лицевой стороне снизу и сверху кнопки включения.
  • Снимите крышку. При этом не обязательно снимать клавишу, так как она не затруднит работы.
  • Чтобы вынуть механизм из подрозетника, нужно отвинтить соответствующие крепежные элементы и снять специальную скобу.
  • Выньте провода из двух отверстий по бокам.

Существуют выключатели с несколько отличной конструкцией, однако вышеприведенные являются наиболее популярными на строительном рынке.

Принцип работы и конструкция

Приемник и пульт дистанционного переключателя

Конструктивно устройство дистанционного переключения освещения состоит приемника и передатчика сигнала.

Подробнее об этих устройствах:

  1. Приемник. Элемент выполнен в виде радиореле, управляющегося посредством пульта дистанционного управления. Выключать и включать свет можно от мобильного устройства, подключенного к сети Wi-Fi, а также от проводного переключателя. В результате поступления сигнала реле срабатывает и замыкает контактные элементы либо размыкает их. Желательна установка устройства к непосредственной близости к осветительному прибору или внутри него, если позволяют размеры. В случае с точечными светильниками устанавливать устройство надо в распределительном щитке или в свободном пространстве между подвесным и основным потолком.
  2. Передатчик или пульт. Устройство конструктивно состоит из генератора, вырабатывающего электроэнергию после активации кнопки на пульте. Выработка происходит после прикосновения к сенсору или передаче сигналов с мобильного гаджета. Электрически сигнал преобразуется в радиоимпульс, который улавливается приемником. Монтаж передатчика можно выполнить в стене или вовсе не устанавливать, а носить с собой. Внутри пульта есть источник питания, поэтому подключать его к электролинии не нужно.

Инфракрасное управление

Осветительные устройства управляются посредством воздействия инфракрасного излучения. Для этого процессорный модуль управления надо соединять в разрыв электроцепи освещения. Действие может производиться с помощью пульта от телевизора. Устройство наводится на процессорный модуль, после чего нажимается кнопка, которой не переключаются телевизионные каналы. Это приводит к записи команд в память устройства, затем управление освещением выполняется с нажатой клавиши. Основной минус этого метода управления состоит в необходимости обеспечения прямой видимости на небольшом расстоянии.

Радиоволновое управление

Такой вариант управления более распространен. Передача сигналов на радиовыключатель выполняется с пульта на процессорный модуль. который настроен для работы в определенном частотном диапазоне. Обмен пакетными данными выполняется посредством использования специальных кодов. Высокая надежность передачи сигнала от пульта на сам радио переключатель обеспечивается благодаря созданию нужного уровня импульсов и их повторению в определенной последовательности. Сигналы повторяются несколько раз. Для предотвращения ситуации, когда освещение срабатывает от соседского пульта, каждому переключателю назначается собственный уникальный адрес.

В радиоуправляемых устройствах часто применяются энергонезависимые контроллеры, что позволяет использовать их без подключения к бытовой сети.

На выключателе располагается клавиша, с помощью которой можно выключить удаленное управление и переключать освещение вручную. Такие устройства могут оснащаться клавишей поиска, кликнув по которой можно найти потерянный пульт. Устройство сообщит о своем месте нахождения с помощью звуковых сигналов. Управление освещением возможно с помощью мобильного устройства либо компьютера. Для этого предварительно на устройство надо загрузить программу и настроить конкретные команды.

Между собой радиоуправляемые выключатели делятся по используемой мощности, которая может достигать нескольких киловатт. Возможна настройка устройств для работы с отдельными осветительными приборами или целыми системами освещения. Оптимальным вариантом будет управления с общего передатчика разными группами ламп.

Mr. Борисыч рассказал о принципе действия беспроводной радиовыключателях.

https://youtube.com/watch?v=qY8C4G3OOxU

Крепление проводки к клеммам выключателей

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.

https://youtube.com/watch?v=TfyaQsxbmeI

https://youtube.com/watch?v=Dy8gneJWkRk

https://youtube.com/watch?v=n2Tie1IBKNk

Управление освещением с телефона

Сначала сенсорное управление светом применялось лишь вместе при строительстве умного дома, однако, в данное время в любом помещении можно найти специальное фотореле. Автоматическое освещение может облегчить жизнь человеку. Многоканальный щит способен из одной точки включать освещение всех комнат.

Специалисты выделяют такие достоинства системы дистанционного управления освещением:

  1. Управление при помощи радиоволн может повысить безопасность квартиры. Можно осуществлять управление светом с телефона, персонального компьютера или при помощи таймера. Это защитит квартиру от злоумышленников при отсутствии хозяев.
  2. Большая экономия необходимых материалов. Чтобы провести кабеля к выключателям необходимо много дорогостоящего провода. А также со временем его нужно будет заменить. Система электронного управления нуждается в небольшом количестве провода.
  3. Нет зависимости от сети электрического питания. Многоканальный шкаф и автоматические выключатели соединены с помощью радиоволн, а все управление светом осуществляется без подключения к локальной сети.

Подобная система управления является самой удобной, когда необходимо контролировать уровень освещения во многих местах одновременно. Ее можно совместить с диммером, который обеспечит наиболее комфортную освещенность в помещении.

Способы коммутации, которые применяются в выключателях

Выключатели делятся по способу коммутации: винтовые или безвинтовые зажимы.

Винтовой зажим

Подходят для алюминиевых проводов. Коммутация в таком случае обеспечивается с помощью специальных зажимов, которые фиксируются винтами. Винтовой способ сложен для монтажа, но контакт получается лучше. При ослаблении соединения подтягивается винт.

Пружинный контакт

Для такого соединения дополнительно к винтам используется пластинка-контакт, которая соэдает надежное крепкое соединение. Монтаж такого соединения прост

Недостаток приборов с пружинным контактом – важно правильно зажать провод, иначе устройство не будет работать корректно. Используется для медной проводки

Кнопочные

Принцип работы кнопочного выключателя схож с клавишным: вы нажимаете на кнопку — она фиксируется и замыкает контакт. Повторное нажатие контакт размыкает. Часто выпускаются со светодиодной подсветкой. Не стоит путать такие выключатели с обычными электрическими кнопками, например, у звонка: такие кнопки замыкают контакт, только если их удерживают рукой.

Кнопочные выключатели легко впишутся в интерьер любой комнаты, несмотря на свой слегка нестандартный внешний вид. Стоят они немного дороже клавишных собратьев. Зато будут служить вам верой и правдой в течение долгого времени.

Некоторые популярные переключатели

Ассортимент рассматриваемых устройств достаточно велик, и некоторые из них пользуются заслуженным спросом благодаря сочетанию качества, цены и функциональности. Рассмотрим несколько таких моделей.

Feron TM-75

Это простой и надежный двухканальный выключатель света на 220 вольт. Он корректно взаимодействует с точечными «умными лампочками», светильниками, торшерами, бра, люстрами и прочими источниками света. В комплекте поставляется пульт, держатель и батарейка.

Радиус действия прибора — до 30 метров.

Aqara WXKLG02LM

Китайский автоматический выключатель с дистанционным управлением от Aqara можно использовать как в standalone режиме, так и в связке с «умным домом» Xiaomi Mi Home. Модуль двухклавишный и управляется через Wi-Fi и Bluetooth, присутствует также возможность работы по протоколу Zigbee.

В общем случае управление осуществляется клавишами, но гаджет также поддерживается приложением Mi Home. Работает в зоне покрытия Wi-FI, из недостатков отметим необходимость наличия интернета для реализации полного функционала.

Feron TM-2334

Еще одна беспроводная дистанционная модель от производителя Feron. Здесь имеется двухканальный радиомодуль с пультом управления. Прибор способен контролировать точечные светильники, торшеры, бра и люстры. Для последних поддерживается любое количество светильников, но лампы делятся на группы по принципу:

  • три лампы — 1+2, первая зажигается одной клавишей, вторая и третья — другой;
  • четыре — 2+2 или 3+1;
  • пять — 2+3, 1+4. Возможны и другие варианты — это зависит от прошивки.

Радиус стабильного сигнала — до 30 метров, есть функция задержки.

Hite PRO SN-R1

Данный настенный беспроводной выключатель — российская разработка, отличающаяся радиусом действия до 25 метров, трехлетней заводской гарантией и заявленными 15 годами безупречной работы

Еще одно важное преимущество — до 7 лет на одной батарейке. Частота канала — 865 МГц

Такие возможности позволяют применять переключатель в квартире и дома, в коттедже, на загородных участках и так далее. Но это компенсируется стоимостью устройства — если обычно цена переключателей не превышает 1000 рублей, то за данный образец просят около 1700.

Inted 220V

Китайский двухклавишный переключатель, рассчитанный на управление двумя светильниками или двумя группами освещения. Прибор монтируется на поставляемый в комплекте крепеж и поддерживает нагрузку до 1000 Вт, основной блок работает на одной батарейке.

Гаджет считается надежным, несмотря на всего лишь год гарантии.

ZDK Z-Light 0287

Еще один двухклавишный образец. Он интересен отсутствием элемента питания: конструктивом предусмотрен микрогенератор, которого достаточно для генерации сигнала на частоте 433 МГц. Еще одно преимущество — возможность внедрения в решения «умного дома» от ZDK. Для полноценной работы требуется интернет, после подключения становится доступно управление прибором из любой точки мира через приложение.

Из недостатков выделим необходимость покупки отдельного принимающего радиомодуля и завышенную стоимость.

Armalight AS-6M

Это простой беспроводной проходной выключатель с одной клавишей. Как и предыдущий, он не нуждается в батарейке: встроенный кинетический модуль преобразует энергию нажатия в достаточный для отправки сигнала ток. Отличительные особенности:

  • работа на 433 МГц;
  • заявлена устойчивость к высокой влажности и даже возможность функционирования под водой;
  • ресурс прибора — 200000 циклов включения-выключения, или примерно 15 лет без поломок;
  • радиус действия — до 70 метров.

Но за это просят достаточно много — более двух тысяч рублей.

Gritt Elegance

Этот радиовыключатель имеет в комплекте с дистанционным модулем на две линии. Блок управления поставляется в одно-, двух- и трехклавишном исполнении, что обеспечивает выбор нужного в конкретной конфигурации варианта.

Прибор также безбатарейный и снабжен кинетическим микрогенератором. Сила нажатия преобразуется в ток для создания сигнала в диапазоне 433 МГц. Ресурс — 200000 нажатий/15 лет.

Переключатель двухканальный, один радиомодуль поддерживает две линии освещения. Но стоимость его высока, более 3500 рублей.

Автоматические выключатели: типы

Существуют основные типы автоматических выключателей:

  • 2-полюсный: предназначен для однофазной линии, состоящей из одного разъема под напряжением и одного нейтрального провода.
  • 4-полюсный: рассчитан на трехфазную линию, состоящую из 4 слотов, где могут быть подключены три фазовых провода и нейтральный провод.

Как работает выключатель света автоматический? Примечательно, что он функционирует как система защиты в режиме реального времени для основных цепей, используемых в промышленности и других высоковольтных коммерческих местах, в которых есть реальная угроза поражения электрическим током, результатом которой может оказаться несчастный случай.

Выключатель на пульте ДУ

Умный выключатель с дистанционным управлением позволяет удобно управлять работой отдельных точек освещения

Важно отметить, что большинство выпускаемых в настоящее время автоматических выключателей на пульте дистанционного управления также могут работать с электрическими розетками. Тогда большая часть электрической сети может управляться с одного устройства (к модели можно подключить до нескольких десятков точек)

Выключатель света на пульте дистанционного управления — это также отличное средство экономии энергии. Технически дистанционный выключатель света может функционировать через Wi-Fi или же напрямую через радиоканал.

Как показывают многие опросы, свет часто остается включенным только потому, что для его отключения потребуется прервать текущее действие. Благодаря выключателям освещения, управляемым с пульта, эта проблема решается просто.

Недостаток этих моделей такой же, как и преимущество — управление ими осуществляется пультом ДУ. Который, в свою очередь, имеет свойство теряться, а батарейка для его питания разряжаться.

Дистанционный выключатель света по хлопку

Вариант 1

Эта схема дистанционного акустического выключателя предназначена для дистанционного включения / выключения света либо изменения скорости вращения напольного вентилятора. Особенность данного дистанционного выключателя в том, что управление нагрузкой происходит по звуковому сигналу (хлопку). Так же данная схема может быть востребована, в целях безопасности, для бесконтактного включения и выключения электроприборов в помещениях с повышенной влажностью.

Устройство имеет три канала управления, каждый из которых оснащен индикатором на светодиоде. Основу схемы акустического выключателя составляют две микросхемы: таймер NE555 и десятичный счетчик-делитель К561ИЕ8 (аналог CD4017)

Микросхема NE555 в данном случае подключена в режиме ждущего мультивибратора. При изменении сигнала на входе 2 таймера NE555, на его выходе 3 появляется одиночный импульс, после чего ждущий мультивибратор переходит в исходное состояние. С помощью формулы, приведенной ниже, можно длительность выходного импульса:

T = 1,1 * R5 * C4

В то время, когда кто-то хлопает в ладоши, звуковой сигнал при помощи конденсаторного микрофона преобразуется в электрический. Затем этот сигнал поступает на базу транзистора VT1, который в свою очередь запускает ждущий мультивибратор на NE555.

Сигнал с выхода 3 таймера NE555 поступает на счетный вход (вывод 14) микросхемы К561ИЕ8. После получения сигнала тактовой частоты, счет начинается с нуля. С каждым новым входным сигналом (хлопком) происходит последовательное появление сигнала высокого уровня на выходах К561ИЕ8. (Подробное описание К561ИЕ8.)

Поскольку схема имеет три канала для управления, то следующий выход (вывод 10) подключены к выводу обнуления счетчика (вывод 15), и при появлении на выводе 10 лог.1 происходит сброс счетчика, в результате чего все три канала обнуляются и счет начинается снова.

При первом хлопке на вывод 2 будет лог.1 — загорится светодиод HL1 и включится реле К1, при следующем хлопке лог.1 появится уже на выводе 4 — загорится светодиод HL2 и включится реле К2, при этом на выводе 2 будет лог.0 и светодиод HL1 погаснет (реле К1 отключится) и так далее.

Вариант 2

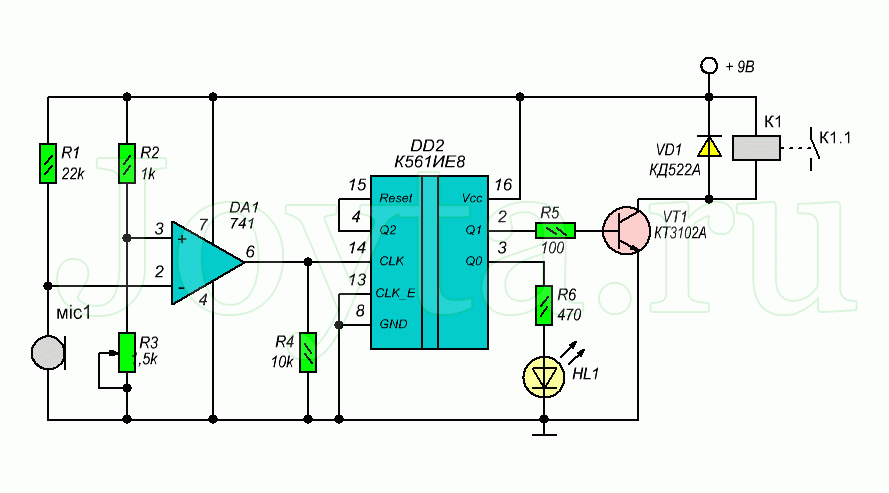

Звуковой сигнал, принятый микрофоном, усиливается микрофонным усилителем на ОУ 741. С выхода ОУ сигнал поступает на вход десятичного счетчика К561ИЕ8, работа которого была описана в предыдущей схеме.

C помощью резистора R3 регулируют чувствительность ОУ 741. Резистор R1 устанавливает чувствительность микрофона. Резистор R4 предназначен для исключения ложных срабатываний счетчика К561ИЕ8. Свечение светодиода HL1 указывает на выключенное состояние нагрузки.

Основные методы устранения неполадок

Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги. Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.

Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь. Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.

Выбор контактора

Как правильно подобрать контактор или пускатель?

Современный модульный контактор это уже не то громоздкое оборудование, что раньше.

Он отличается компактностью (монтаж на din-рейку) и отсутствием раздражающего шума при работе.

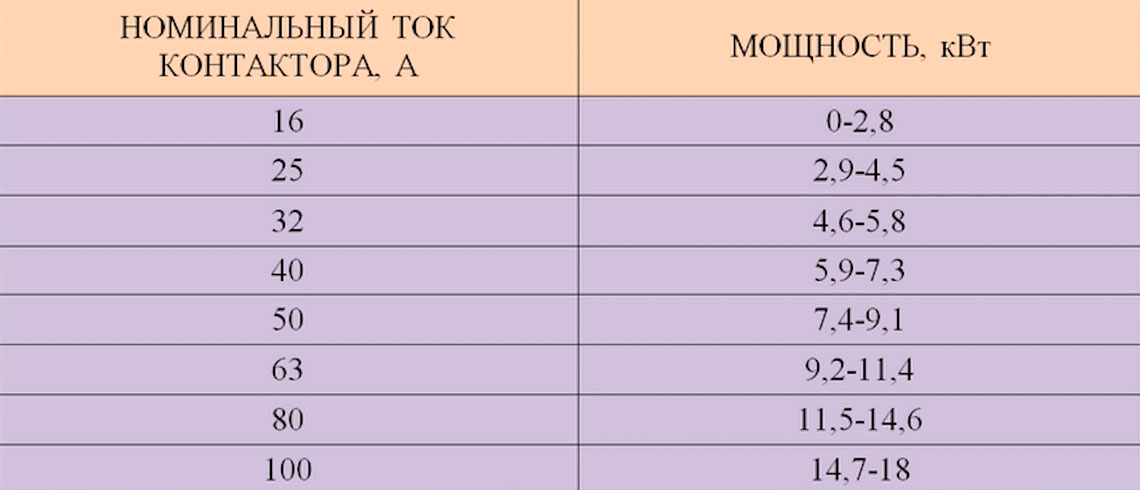

При выборе в первую очередь обращайте внимание на номинальный ток. Самые ходовые — это на 20А, 40А, 63А

Контактор должен спокойно пропустить через себя не только всю подключенную через него нагрузку, но и не расплавиться при ее кратковременном превышении. Своей то защиты у него нет.

Ошибка №2
Поэтому нельзя, чтобы номинальный ток контактора был меньше, чем ток вводного автомата.

Желательно, чтобы он превышал на одну ступень его величину. Например, автомат 25А или 32А – контактор 40А; автомат 50А – контактор 63А и т.д.

Ток, на который рассчитаны контакты можно найти на корпусе оборудования.

Вот эта надпись обозначает, что устройство имеет два ряда контактов, рассчитанных на максимальный ток в 20А на каждой паре.

То есть, суммарно к нему можно подключить нагрузку в 40А или ~ 8кВт.

Ошибка №3
Но это вовсе не значит, что он подойдет при вводном автомате в 25А или 32А.

Еще обращайте внимание на другие надписи и обозначения. К примеру, буковка “S” говорит о том, что это оборудование пониженной шумности

У Hager есть такая серия. Для дома с щитовой внутри помещения желательно покупать именно бесшумные модели.

Почему выключатель должен обрывать именно фазную жилу?

После того, как мы ознакомились с принципом работы одноклавишного выключателя, можно перейти к пояснению одного из важнейших моментов его подключения. Дело в том, что к контактам выключателя всегда должна подключаться только фаза.

Объясню почему:

  • Во-первых. Бьёт током только фаза;
  • Во-вторых. Исходя из пункта выше, для проведения безопасной замены ламп в светильнике, фазу нужно отключить. Если подключение выполнено правильно, то для этого действия будет достаточно всего лишь перевести клавишу выключателя в положение «отключено».
  • В-третьих. Существенно увеличивается вероятность неправильной работы и преждевременный выход из строя некоторых видов ламп. А именно, компактных энергосберегающих и светодиодных. При их подключении, фаза должна обязательно обрываться выключателем, так как данные лампы имеют в своей конструкции пусковые элементы, которые распознают фазу, даже без нуля, как сигнал к зажиганию лампы. При отсутствии нуля, лампа конечно должным образом светиться не будет, так как не хватит напряжения, но мигать будет точно.

Я описал только основные причины, по которым следует отнестись серьезно к процессу подключения выключателя света, в реальности их гораздо больше.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

  • Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой.

    К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.

  • Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
  • INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
  • Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
  • Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
  • BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
  • Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
  • Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
  • Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
  • Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Различие по функциональному назначению

Выключатели даже одного типа и исполнения могут выполнять различные функции. В большинстве случаев это различие определяется конструкцией контактной группы, но не всегда.

Ключ

Обычный бытовой размыкатель-замыкатель электрической цепи, самый распространенный тип. В зависимости от количества клавиш управляет соответствующим числом контактных групп.


Контактные группы выключателей типа «ключ».

Выводы контактов со стороны питания обычно объединены.

Кнопка

Принцип работы выключателя с кнопкой отличается только направлением воздействия и, в некоторых случаях, отсутствием фиксации в нажатом положении.


Контактная группа кнопочного прибора.

Функционал контактов тот же, но устроен немного по-другому и на схеме обозначается другим символом.

Проходной

Этот тип включателей представляет собой, скорее, переключатель. Он оснащается перекидной контактной группой – в одном положении замкнута одна пара контактов, в другом – другая. Такие аппараты бывают в одноклавишном и двухклавишном исполнении.


Схема контактов проходного выключателя.

На вид он может не отличаться от обычного ключа (если нет маркировки), но на тыльной стороне обычно наносится его внутренняя схема. Бывает в одиночном или двойном исполнении.


Тыльная сторона проходного аппарата.

Используются такие аппараты в тех случаях, когда надо организовать независимое управление освещением из двух или более пунктов.

Перекрестный

У этого переключателя одна клавиша управляет двумя перекидными группами контактов, соединенными особым образом.

Схема контактов прибора перекрестного типа.

Такой аппарат используется совместно с проходными там, где надо управлять нагрузкой из трех и более мест.

Совмещенные приборы

Для повышения комфортности управления светом в квартире, офисе или на производстве созданы приборы, совмещающие несколько функций. Можно, например, приобрести:

  • поворотный выключатель с диммером;
  • проходной переключатель с диммером;
  • другие приборы.

Безграничные возможности по совмещению функций имеют аппараты на основе микроконтроллеров. Такие включатели применяют в системах «Умный дом».

https://youtube.com/watch?v=EfySiCs52aw

В продаже доступно множество бытовых выключателей освещения, различающихся по исполнению, функционалу, внешнему виду. С их помощью можно организовать систему освещения от простой до управляемой со смартфона

Для этого важно понимать возможности и знать ассортимент современных коммутационных приборов
