Проходной выключатель: схема подключения устройства из разных мест

Типы выключателей для дома (бытового применения)

Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.

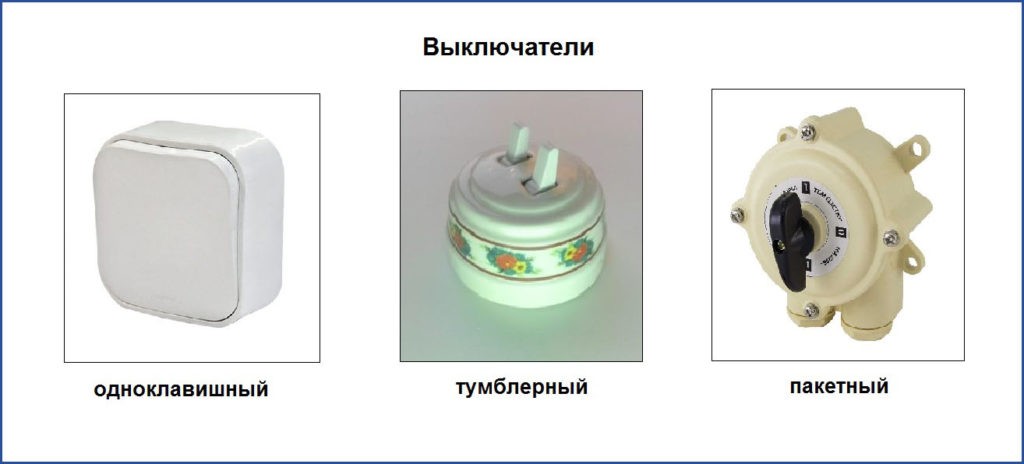

Типы выключателей для дома

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:

  • выключатель с подсветкой для ночного времени
  • выключатель с таймером отключения.
  • Выключатели с регулятором яркости.

Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Непривычные типы выключателей

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.

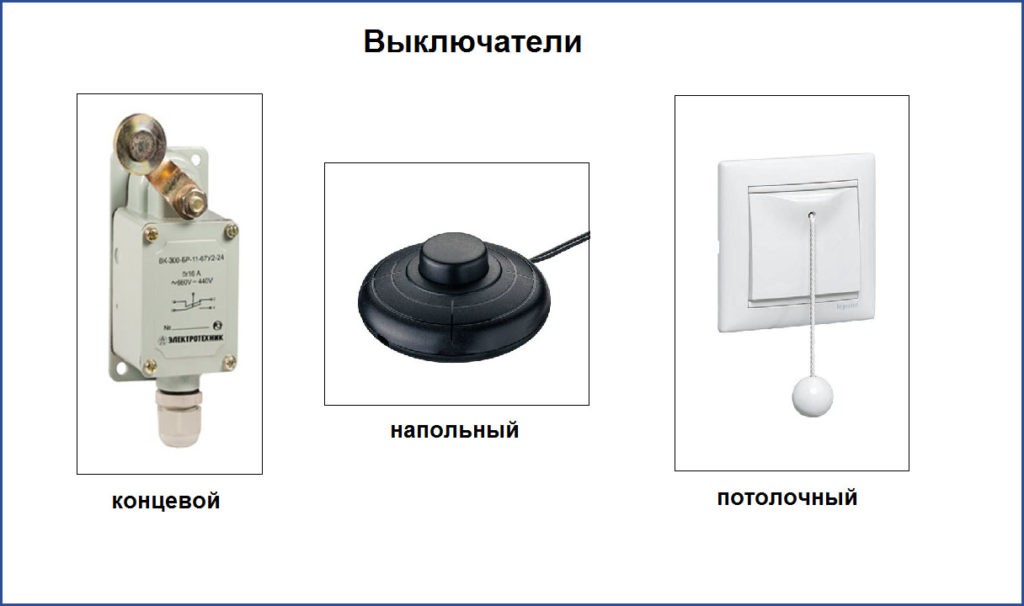

И такие бывают

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.

Устройство и принцип работы обычного размыкателя

Наиболее простым вариантом является одноклавишный выключатель, который можно встретить в любой квартире или частном доме. Подключаются такие устройства достаточно просто, однако, прежде чем разобраться с монтажом, следует понять, как устроен выключатель света. Такой прерыватель состоит из двух клемм и подвижного контакта. При нажатии клавиши цепь замыкается, в результате чего напряжение подается на потребитель, которым может быть осветительный прибор, вентилятор или даже розетка. С подключением подобного устройства сможет разобраться даже ребенок. На задней части размыкающего механизма расположены 2 клеммы, к одной из которых подводится питание, а вторая коммутируется с потребителем, на который напрямую идет ноль. Нажатие клавиши приводит к подаче фазы на светильник или иное устройство.

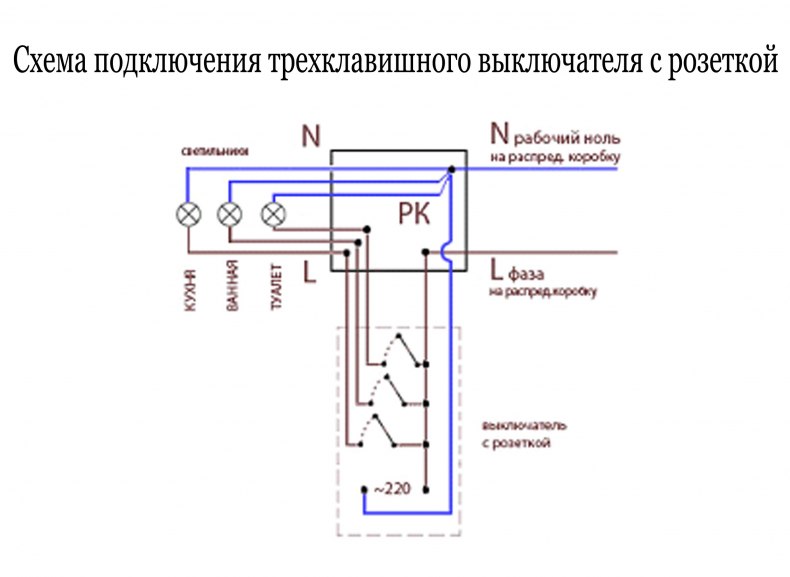

Рассматривать, как устроен двойной выключатель, не имеет смысла – здесь все идентично, разница лишь в количестве контактов. На задней части такого размыкателя располагается 3 клеммы, верхняя из которых служит для подачи питания, а 2 нижних соединяются с потребителями. В зависимости от того, какая клавиша нажата и какой из контактов замкнут, фаза будет проходить на тот или иной прибор.

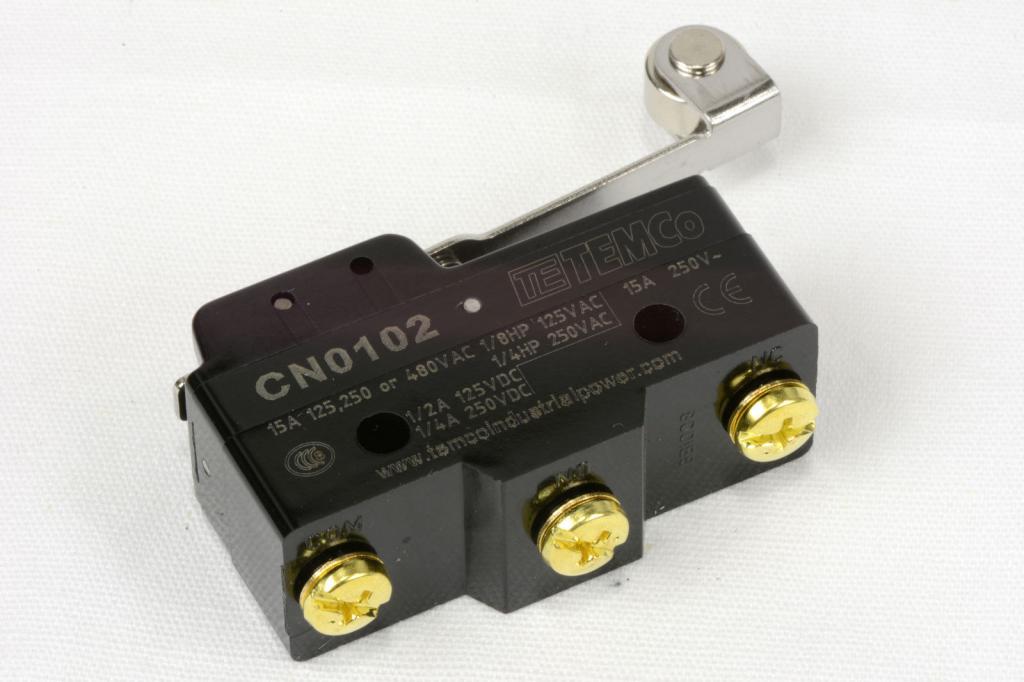

Концевые, или конечные, разъединители: что они собой представляют

Такие устройства широко применяются на производствах, однако и их бытовое использование вполне оправдано. Концевые выключатели устанавливаются в холодильниках, микроволновых печах. Многие домашние мастера монтируют подобные устройства на дверцы кладовок или больших шкафов. Цель подобной установки – включение света при открытии дверей. Это довольно удобно и не требует лишних действий, таких как нажатие клавиши. К тому же в подобном случае невозможно забыть выключить освещение – при закрытии дверей цепь размыкается. В промышленности такие устройства применяются на различных станках для обеспечения безопасности оператора.

А как устроен конечный выключатель? Здесь все еще проще, чем в обычном. При нажатой кнопки или педали (в зависимости от конструкции) контакт разомкнут и напряжение на схему не подается. При открытии двери лапка высвобождается, пружина подтягивает соединительную пластину. В результате цепь замыкается и напряжение поступает на осветительные приборы или другие механизмы. При этом фиксации кнопки, педали или клавиши, как в случае с простым выключателем, здесь не предусмотрено.

Признаки неисправности и основные виды поломок

Выключатель неисправен, если при включении слышится потрескивание

Перед тем как починить неисправный выключатель сначала нужно понять, как он работает, а также ознакомиться с основными причинами, по которым он мог сломаться. Характерные признаки поломки:

  • при нажатии на клавишу перекидной механизм начинает заедать и не переводится в нужное положение;
  • в момент переключения слышно потрескивание, а иногда заметно как внутри что-то искрит;
  • после нажатия кнопки прибор просто не включает освещение.

Обычно эти неисправности наблюдаются только с одной из клавиш, но не исключается возможность выхода из строя сразу двух или даже 3-х переключающих механизмов.

В первом случае предположительно могла выпасть ось, на которой фиксируется основание клавиши или внутрь попала посторонняя вещь (скопилась пыль). При характерном потрескивании и искрении наверняка обгорел один из замыкаемых контактов или сразу оба. Если свет после нажатия клавиши совсем не включается – дело, скорее всего, в том, что нарушен контакт в одной из точек соединения проводников с клеммами и ток не поступает в нагрузку. В этом случае сначала проверяется, не пропало ли напряжение во всей квартире и что лампочка осветителя полностью исправна.

Порядок испытаний хлопковых выключателей

После установки и подключения прибора его нужно проверить в реальных условиях эксплуатации. Проверка заключается в имитации бытовых шумов и реакции на них установленной системы. Обычными для дома шумами можно считать следующие:

  • шум бытового пылесоса;
  • работа электродрели;
  • стук тарелок;
  • звук от работы с молотком;
  • телефонные звонки и пр.

Поочерёдно создавая такие шумовые эффекты проверяем, на какие из них может срабатывать устройство. Нежелательные реакции прибора можно попробовать устранить регулировкой чувствительности микрофона. Эта возможность реализуется во всех моделях устройств.

Изготовление такого выключателя подробно показано на видео

https://youtube.com/watch?v=z0LivrLsWL4

Для изготовления своими руками акустического выключателя, несомненно, нужны твёрдые знания в области радиоэлектроники и электротехники, а вот установка стандартного устройства вполне по силам исполнителю с минимальными навыками электромонтажа. Успехов вам!

Как работает старая схема подключения выключателя света с одной клавишей: 2 важных принципа

С того давнего практического занятия мне запомнились два главных наставления своего учителя:

  1. Электрическая проводка должна служить человеку, а не создавать ему опасные проблемы. Поэтому всю предстоящую работу следует рассматривать с точки зрения исключения любых рисков.
  2. Безопасность электрической схемы обеспечивается надежным монтажом.

На эти два вопроса я и буду обращать ваше внимание дальше. Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников. Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников

Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников.

Современный принцип электрического управления светом через выключатель бытовой сети показан на схеме.

Он же действует и в старых зданиях с советской проводкой, выполненных по системе заземления TN-C. Единственное различие для них: отсутствие защитного нулевого проводника PE.

Если вы живете в таком доме, то у вас просто не будет провода, показанного пунктирным желто-зеленым цветом.

Из квартирного щитка от защитного автомата через распределительную коробку, а в отдельных случаях и напрямую, к патронам лампочек поступают потенциалы фазы L и рабочего нуля N.

Управление светом лампочек происходит за счет коммутаций силового контакта выключателя, врезанного в фазный провод.

Работоспособность схемы сохраняется, когда выключатель будет врезан в нулевой проводник и даже если при подключении перепутаны рабочий ноль N и защитный РЕ потенциалы. Однако риски поражения человека электротоком в этих случаях резко возрастают.

Что важно учитывать при подключении выключателя для обеспечения безопасности освещения:

  1. монтаж отключающего контакта в разрыв фазного проводника исключает попадание человека под действие тока при замене перегоревшей лампочки, а установка его в нулевой провод значительно повышает риск поражения;
  2. перепутывание проводов PE и N с одной стороны вызовет ложное срабатывание защитных модулей, настроенных на уставки токов утечек (УЗО и Дифзащиты), а с другой — сделает непреднамеренное зануление корпусов всех приборов, что в отдельных случаях довольно опасно;
  3. у патрона лампочки фаза должна подводиться на самый дальний, углубленный контакт, ошибочно дотронуться к которому человеку наиболее затруднительно.

2 способа крепления корпуса для закрытой и открытой проводки

Старые советские выключатели для закрытого монтажа проводов, как и розетки, устанавливались внутри металлического подрозетника за счет крепления корпуса в нем раздвижными лапками.

Распорные винты упорных лапок необходимо было завинчивать с силой. Тогда остроконечные упоры врезались в стенку и держались в ней прочно.

Если же затяжка была выполнена слабо, то корпус электрической точки мог болтаться или даже выпадать за счет скольжения одного металла о другой.

Поэтому такие лапки иногда даже приходилось немного выгибать пассатижами для увеличения их хода и более сильного вжатия в жестяной корпус с его последующей деформацией.

Крепление советских выключателей для открытой проводки

Старая методика крепления для наружного монтажа корпуса предусматривала использование двух шурупов.

Недавно я вскрыл один такой корпус в сельском доме и обнаружил, что даже одиночный шуруп успешно справляется с этой функцией уже несколько десятилетий.

Современные способы крепления

Сейчас корпус практически любой электрической точки для установки в скрытой проводке имеет две технические возможности монтажа внутри подрозетника:

  1. саморезами через проушины;
  2. распорными лапками.

Поскольку современные подрозетники выполнены из негорючего прочного пластика, то металлические распорные лапки лучше удерживаются в этом материале, что исключает вываливание розетки.

Схема подключения и установка хлопкового выключателя

Ниже представлена схема монтажа акустического прибора «Экосвет-Х-300-Л» в источник света с двумя компактными люминесцентными лампами, подключённый в текущий момент к одноклавишному тумблеру.

Хлопковый выключатель «Экосвет-Х-300-Л» можно подключить в источник света с двумя компактными люминесцентными лампами

Пошаговая инструкция по подключению акустического выключателя

  1. Провода белого цвета подсоединяем к сети 220 В без жёсткого соблюдения полярности. К проводам чёрного цвета подключаем нагрузку — две компактные люминесцентные лампы.

  2. Соединяем провода белого цвета с фазой и нолём, которые приходят на источник света с распределительной коробки через подключённый в настоящий момент одноклавишный выключатель.

  3. Провода чёрного цвета подсоединяем непосредственно к лампам осветительного прибора, подключённым параллельно друг другу.

  4. Временно отключаем имеющийся одноклавишный выключатель.
  5. Выставляем нужную нам силу звука посредством настройки регулятора восприятия. Настраиваем его так, чтобы датчик срабатывал от не слишком сильного, но и не чересчур слабого хлопка. Если нужно хлопать очень сильно, то можно отбить ладони. Если же датчик будет реагировать на слишком слабые хлопки, то повысится риск ложных срабатываний.

Типы выключателей — обозначение на строительных схемах

Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.

Обозначение типов выключателей на схеме

Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

Обозначение розеток на схеме

Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Поэтапная инструкция установки люстры в доме

Тем, кто проводит монтажные работы в частном доме самостоятельно, следует придерживаться следующей инструкции:

  1. Потолочная балка. Перед тем как установить люстру на потолок, следует подготовить крепежную конструкцию, чтобы исключить риски обрыва конструкции. Это может быть деревянный брус, который располагается на чердаке строения в том месте, где будет обустраиваться люстра.
  2. Определение места установки люстры. Необходимо определить центральную точку на потолочной плоскости и отметить ее. Просверлить в отмеченном месте небольшое отверстие для вывода провода и установки крюка. Длина выступа монтажного крюка регулируется устройством на резьбе в его верхней части.
  3. Распределительная коробка и выключатель. Их местом формирования является плоскость стены. Электропровода требуется вывести от месторасположения люстры к коробке, куда должны быть подведены провода от выключателя. Они должны иметь запас минимум 10 см.
  4. Варианты прокладывания проводов: маскировка внутри поверхности или расположение на поверхности. Если применяется маскировочный способ, необходимо подготовить канавку на стене. После их укладки канавка заделывается специальной смесью. Использование другого варианта предполагает наличие специальных пластиковых профилей, во внутреннюю плоскость которых будут спрятаны провода. Соединение проводников тока должно соответствовать схемам подключения осветительного прибора. Места соединения следует изолировать при помощи ленты ПВХ и расположить в плоскости распределительной коробки, исключив их пересечение. Закрыть коробку крышкой и закрепить крепежным элементом.
  5. Скоба монтажная. Сегодня люстры реализовываются в комплекте с крепежными элементами и клеммной колодкой. Конструкции, обеспеченные одной лампой, в комплекте имеют крепежную скобу с двумя болтами. Скоба устанавливается вблизи участка вывода проводов на потолке.

Установка устройства

Собрать простой акустический выключатель по хлопку можно своими руками, он состоит из следующих деталей:

  1. Резисторы;
  2. Конденсатор С12;
  3. Диодный мост (скажем, VD7-VD10);
  4. Транзисторы.

Обратите внимание, что конденсаторы должны быть не мене, чем на 40 Вольт. Но не всем нравится самостоятельно складывать электронные приборы, поэтому будет проще купить хлопковый звуковой выключатель в магазине. Там можно подобрать модель под любые потребности и возможности

Там можно подобрать модель под любые потребности и возможности.

Установка хлопкового регулятора производится по классической схеме, в которой он используется вместе обычного одноклавишного или двухклавишного. У каждого отдельного устройства индивидуальная схема подключения, но принципиально они все очень похожи. Если вкратце, то нужно в сети подключить одноклавишную модель так, чтобы он питал хлопковый. Как это сделать:

  1. Стандартная схема работы выключателя и лампы имеет следующий вид: от щитка через распределительную коробку подводится питание к стандартному выключателю. Нейтраль от щитка ведется к лампе (или нескольким лампам). Лампы параллельно подключаются к отключающему устройству;
  2. Вам нужно разорвать цепь питания, которая идет на клавишный выключатель и установить её на акустический. Сделать это очень просто. Главным достоинством работы такого прибора является его малая размерность. Штробить стену не потребуется, т. к. преимущественно такой контроллер устанавливается на корпус светильника;
  3. Стандартно у выключателя две пары проводов: белые и черные. Белые отводятся на питание, черные на нагрузку. К примеру, белые соединяются с фазовым и нейтральным кабелями от щитка, а черные – от ламп;
  4. Соединять отдельные шнуры можно специальными клеммами или простой обмоткой. Паять места креплений не рекомендуется;
  5. После этого нужно включить обычный клавишный выключатель и проверить работу системы. Если понадобится полностью убрать его из системы, то переустановите провода питания так, чтобы они подводились к хлопковой модели напрямую.

Очень удобно то, что можно подключить один выключатель для нескольких ламп, он будет контролировать отдельные группы приборов. После установки обязательно установите регулятор громкости на нужный уровень, иначе свет будет загораться по малейшему хлопку или напротив, не включиться даже от сильного стука. Чаще всего регулятор представляет собой небольшой поворотный рычаг, который нужно докрутить до необходимого уровня.

Видео: особенности устройства хлопковых выключателей

Что такое выключатель и для чего он нужен?

Выключателем называют простое приспособление, которое может быть как механическим, так и электронным. Приспособление требуется для замыкания и размыкания электрической цепочки. Это значит, что оно включает и выключает светильник.

В данном случае мы рассмотрим конфигурации и особенности установки наиболее примитивных, одноклавишных выключателей. Такие конструкции состоят из следующего:

  • главного узла – основание из металла с контактами для подсоединения и копкой;
  • крепежных элементов – металлических усиков, которые соединяются между собой пластинками;
  • внешнего корпуса – панелей из пластика или другого материала;
  • подвижной части – клавиши.

Внутренние элементы, по крайней мере, большая их часть, изготавливается из металла, чаще всего применяется оцинковка. Наружная панель производится из безопасной пластмассы. Тем не менее, в продаже можно встретить конструкции из керамики, которые выдерживают нагрузку больше 30 А, а пластик же выдерживает нагрузку не более 16 А.

Розетка и выключатель из керамики

Следует выделить такие причины, по которым возникает необходимость установить одноклавишный выключатель:

  1. Если светильник с одной лампой располагается в удаленности от прочих источников света.
  2. Такие выключатели часто используют с целью управления отдельной линии. К примеру, подобную подсветку монтируют над столом на кухне.
  3. Навесные светильники и миниатюрные бра, независимо от конфигурации подключают к одноклавишным устройствам.
  4. Главной причиной установки выключателя является нарушение целостности корпуса старого устройства, из-за чего возникает опасность поражения током. Кроме того, иногда из строя выходят и внутренние элементы конструкции.

Монтаж линии над столом на кухне

Устройство выключателя с внешней и внутренней стороны отличается из-за функциональных особенностей, степени нагрузки. Так, в некоторых моделях в качестве дополнения устанавливают светодиодную подсветку.

Строение выключателя: 1 – это клавиша с помощью, которой включается и выключается свет; 2 – внешняя рамка — декоративный элемент; 3 – главный рабочий узел, благодаря чему устройство функционирует

Установка такого устройства будет актуальна для комнаты любого типа, где имеются светильники без силового кабеля (в случае с настольными светильниками и торшерами его не устанавливают). Такое подключение характерно для громоздких люстр.

В случае выбора конструкций для помещений с высоким уровнем влаги, а в частности для ванной комнаты, необходимо обращать внимание на маркировку степени защиты – IP. Так, для ванной комнаты подойдет устройство – IP-40

В случае монтажа выключателя на улице рекомендуется приобрести модель – IP-55.

При покупке обращайте внимание на маркировку IP

Монтаж выключателя

Перед началом работ в распределительной коробке с помощью индикаторной отвертки находят фазу и ноль, затем электричество отключают.

Все работы проводятся при отсутствии подачи электроэнергии.

  1. Проверить отсутствие напряжения в сети с помощью индикаторной отвертки.
  2. Кабель ведут от электрощита или распределительной коробки. На месте установки выключателя монтируют в стену подрозетник.
  3. Для подключения одноклавишного выключателя подается двухжильный кабель, при монтаже двухклавишного – трехжильный.
  4. Кабель укладывают в штробленное отверстие в стене, концы заводят в коробку и подрозетник. Обрезают излишки, и с помощью ножа очищают кончики жил от изоляции.
  5. Проверяют выключатель, подтягивают болтики креплений.
  6. В верхней части выключателя расположена клемма для крепления фазы, в нижней части – для крепления ноля. Фаза обычно окрашивается в светло-коричневый или белый цвет, заземление – в желто-зеленый, ноль в синий. Приходящая жила или фаза с распределительной коробки идет на выключатель, фиксируется в нем, а затем выводится назад в коробку и подается на прибор освещения.
  7. Вставляем провод в клемму и зажимаем винтиком. Проверяем надежность соединения. Прочность и надежность соединения обеспечат хороший контакт.
  8. В монтажной коробке рабочий механизм фиксируется с помощью пластиковых распорок или саморезов.
  9. Выравниваем края, утопив рабочий механизм, чтобы на поверхности остался только защитный корпус. Он должен плотно прилегать к стене, это сохранит внутренние детали от попадания на них влаги и пыли.
  10. Прикрепляем клавишу и проверяем ее работу.
  11. Провода в распределительной коробке соединяются припайкой или скруткой. Любое соединение изолируется изолентой или клеммным пластиковым соединителем.
  12. Подключаем электроэнергию.

Несколько слов в заключение

Знать, как устроен выключатель, как монтируются разные виды подобных устройств, обязан любой домашний мастер. Ведь действительно, стыдно вызывать профессионального электромонтера и платить ему за работу по замене разъединителя, когда выполнить ее вполне возможно своими руками. Главное – это соблюдение определенных правил и аккуратность при электромонтаже. Если однажды собственноручно заменен один из выключателей, остальные совершенно не доставят хлопот. И хотя с некоторыми видами дело может обстоять сложнее (к примеру, проходными устройствами), разобраться с алгоритмом работ под силу каждому.
