Беспроводной выключатель: принцип действия, схема подключения, плюсы и минусы

Содержание

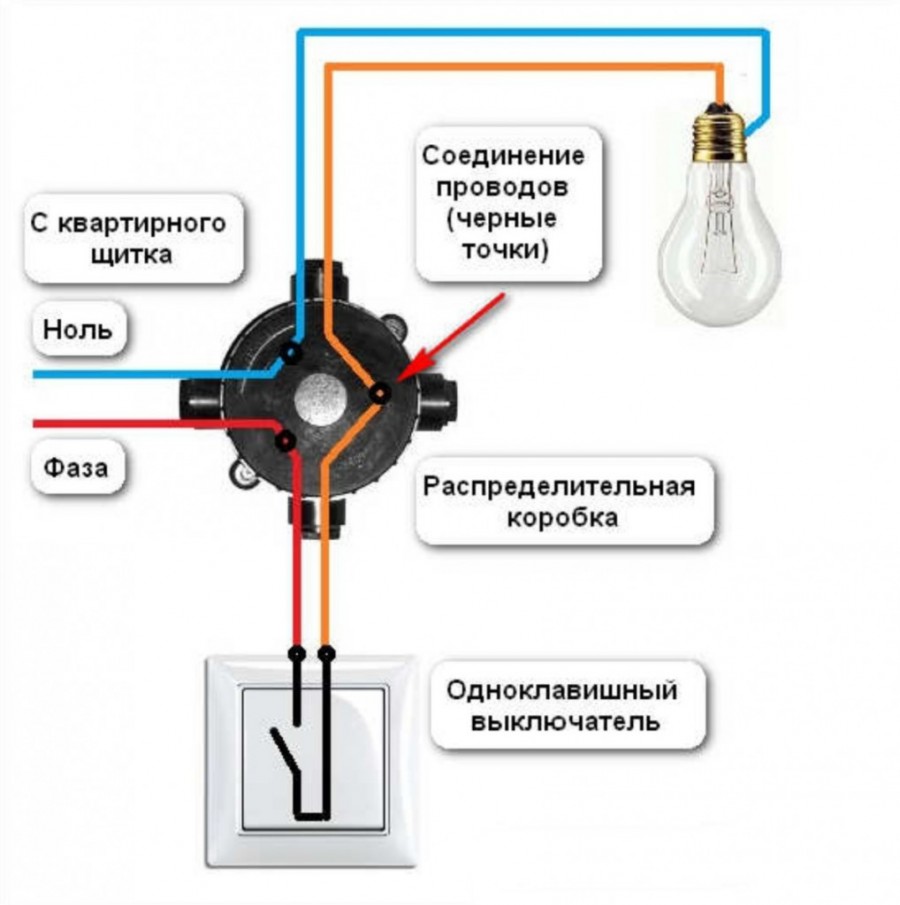

Проверяем работоспособность устройства

После того, как основной монтаж окончен, необходимо убедиться в правильности и качественности выполненных действий. Однако стоит помнить, что промежуточные проверки надежности креплений, соответствия цветовых маркировок проводников, отсутствия сгибов, переломов, скруток рекомендуется делать на каждом этапе работы.

Контрольная проверка заключается в визуальном осмотре места монтажа и последующем включении электричества. Отсутствие искр, неприятного запаха и сработавшего автомата и наличие яркого, немигающего света говорит о точном соблюдении всех инструкций.

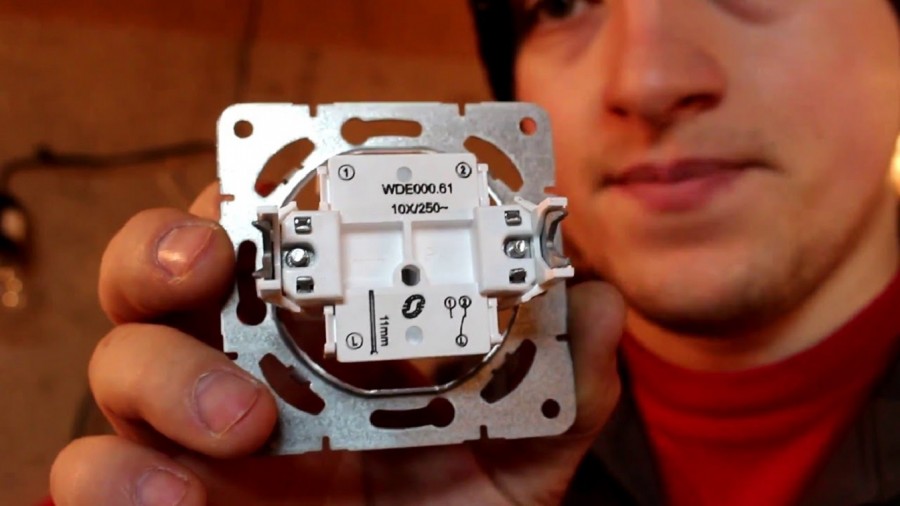

С помощью приведенных пошаговых фотографий всего процесса монтажа выключателя осуществить самостоятельный ремонт или наладку системы освещения в доме под силу каждому человеку. Главное, тщательно следовать алгоритму и помнить о технике безопасности.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ

Дистанционный контроль и регулировка освещения в доме или квартире обычно обеспечивается одним из двух способов:

1. С помощью радио- или инфракрасных (ИК) пультов дистанционного управления (ПДУ), а также посредством управления голосом (звуком) при нахождении в помещении или в непосредственной близости к нему.

Радио пульты.

Управление источником освещения в доме можно производить из любых точек, установив один радио-пульт возле двери, а другой, например, у кровати. Радио-пульты, в зависимости от своих технических характеристик, отличаются функциональностью, внешним видом и дальностью действия (10-100 м).

Самые простые одноканальные ПДУ включают и выключают единственную лампу. Многоканальные работают в нескольких зонах и настраиваются отдельно для каждого силового блока. При размещении приемника и передатчика в разных комнатах следует учитывать, что мощность радиосигнала понижается в процессе прохождения перекрытий и стен, чтобы этого избежать, используют ретрансляторы.

Материал	Затухание сигнала, %
Гипсокартон, дерево	10
Кирпич, древесностружечная плита (ДСП)	30
Железобетон	70
Металл, металлическая решетка	до 90

Инфракрасный пульт используют в небольших по площади помещениях.

Это связано с его главными недостатками — необходимостью точного наведения устройства на приемник сигнала, т. к. он работает только в пределах прямой видимости источника света, и имеет небольшую дальность действия луча.

Одним из основных преимуществ системы с дистанционным управлением инфракрасным пультом, является то, что с его помощью можно управлять не только освещением «умного» дома, но и телевизором, домашним кинотеатром, вентиляцией, отоплением и др.

Управление звуком (голосом).

Здесь основным преимуществом является простота управления и отсутствие необходимости следить за тем, где находится пульт, т. к. он в этой системе не предусмотрен. Недостатком является то, что часто любой шум может включить или выключить освещение.

Поэтому, чтобы исключить случайное срабатывание, большинство современных голосовых переключателей оснащают тональной системой дифференцирования сигналов. Однако такие переключатели нуждаются в тщательной и грамотной настройке.

Еще один недостаток таких приборов состоит в том, что их можно использовать только со светильниками, подключаемыми к розетке, поэтому они удобны для включения/выключения торшеров, настольных ламп и т. д.

2. Управление через GSM канал на больших расстояниях.

Способность системы управления освещением воспринимать команды с любого расстояния — основное, для чего предназначено GSM управление. Монтаж такой системы позволяет создать «диалог» между владельцем дома и «умным» оборудованием (GSM модулем). Принцип действия заключается в том, что внутрь светильников встраивается GSM модуль и электронная плата, на которой имеется разъем для SIM карты.

Передача информации происходит посредством коротких звонков или передачи SMS сообщений. Установка именно такой системы актуальна для тех, кто часто забывает выключать свет в доме, даже уезжая из него на длительное время.

В начало

Немного философии

Безусловно, управлять светом не вставая с дивана — интересно и увлекательно… первые минуты использования. На
практике же очень скоро выясняется, что в большинстве случаев это ненужная функция и ей никто не пользуется.
Существуют редкие случаи, когда дистанционное управление светом действительно актуально и приемлемо. Поэтому
не стоит привязывать к пульту всю свою жизнь. Задумайтесь: если за нас все будут делать машины — что же
останется нам? Лежать и тухнуть на диване… с пультом управления от всего… Здравый же смысл говорит: не нужно
совершенствовать то, что и так отлично работает — обычный настенный выключатель! Собственно на этом все.

Оцените публикацию:

Currently 3.17

Оценка: 3.2 (24 голосов)

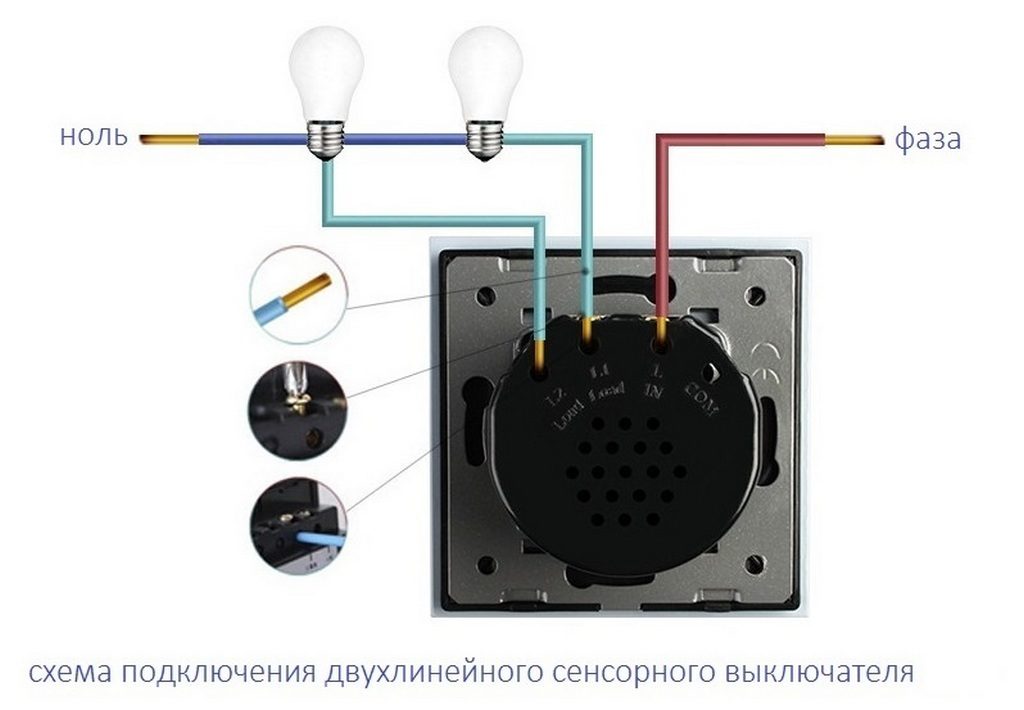

Все виды дистанционных выключателей: 145 фото основных видов, варианты и схемы подключения, особенности ухода и эксплуатации

В настоящее время существует множество видов выключателей света, они различаются по принципу работы.

Виды выключателей

Крутящиеся. Такие выключатели представляют собой круглые прокручивающиеся кнопки. Включение и выключение света происходит после характерного щелчка. Так же они позволяют не просто включить и выключить свет, а еще и просто уменьшить уровень освещения.
В виде клавиш. Они самые популярные, позволяют при помощи различного количества кнопок переключить различные источники света.
Так же существуют выключатели с датчиком движения. Они включают и выключают свет автоматически, при передвижении человека по комнате.
Дистанционные. Такие выключатели представляют собой систему с пультом для управления.

И еще огромное количество разнообразных видов выключателей. Самыми удобными являются дистанционные выключатели.

Переключение ими можно производить из любой точки комнаты, они не требуют проводного подключения и работают на батарейках. Дополнительный блок устанавливается на место старого выключателя.

Как работает дистанционный выключатель

Дистанционный выключатель работает при помощи пульта управления. Существует два вида беспроводных выключателей света: с датчиком движения и звука. Первые включаются автоматически, если в комнате кто-то находится, вторые реагируют на звук. Звук устанавливается по предпочтению заказчика заранее. Это может быть щелчок, хлопок или определенное слово.

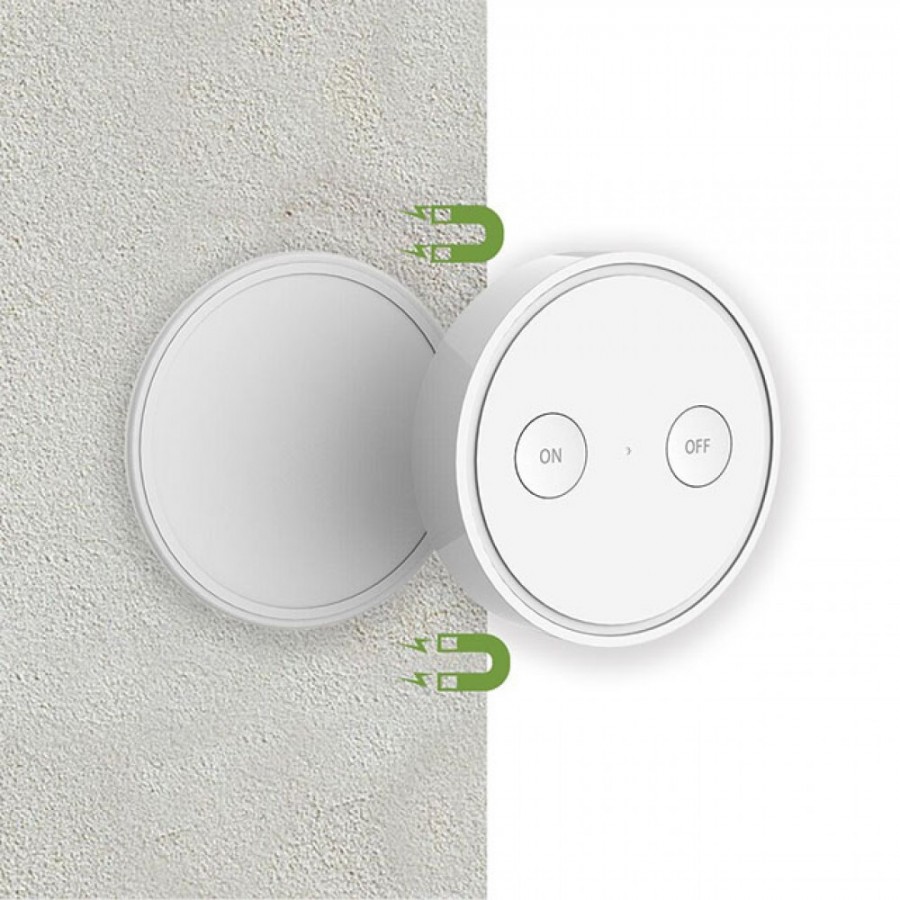

Принцип действия таких выключателей зависит от магнита, находящегося внутри прибора. Данный магнит приводит в движение металлический центр катушки, которая запускает электрический контакт.

Плюсы и минусы дистанционных выключателей

Преимуществ у такого вида выключателей, конечно же, масса, однако, есть и недостатки. Какие же плюсы дистанционных выключателе, мы сейчас и рассмотрим:

Простота монтажа. При установке такого вида выключателей не требуется новое место и множество кабелей, они устанавливаются на место прежнего выключателя. Не нужно рушить стены, они прекрасно входят в место прошлого выключателя.
Управлять светом можно не только пультом, но и любым смартфоном при помощи приложения.
Крупный радиус управления. Сигнал передается даже через стены и предметы мебели.
Полная безопасность, даже при использовании детьми. Напряжение довольно низко, и не создает травм.

Это были плюсы использования дистанционных выключателей света, рассмотри теперь и недостатки:

Высокая стоимость. По сравнению с обыкновенными переключателями, дистанционные по стоимости становятся на порядок выше.
При разряженной батарее не возможно управление при помощи пульта управления. Со смартфона управление возможно только при помощи Wi-Fi подключения. Оно должно быть стабильным, иначе управление так же не возможно.

Вот и все минусы данной конструкции.

Как выбрать дистанционный выключатель

При подборе дистанционного переключателя света необходимо обращать внимание на множество различных факторов и параметров. Конечно же, в первую очередь не забывайте о том, что дизайн интерьера должен поддерживаться даже в таких мелочах, как переключатель света. Если вы хотите определиться с дизайном выключателя заранее, до покупки, оцените модели при помощи просмотра фото дистанционных выключателей в сети интернет

Если вы хотите определиться с дизайном выключателя заранее, до покупки, оцените модели при помощи просмотра фото дистанционных выключателей в сети интернет.

В комплекте всегда должна идти инструкция, которая подскажет, как подключить дистанционный выключатель.

Так же необходимо обратить внимание на множество других полезных качеств данной конструкции. Важны такие качества, как: радиус работы пульта управления, тип управления, комплектация, размеры всех составляющих, крепление, а так же важна цена. Обязательно, чтобы стоимость соответствовала качеству модели

Для этого лучше выбирать известных производителей электротехники. Если в этом вопросе вы разбираетесь плохо, то обязательно проконсультируйтесь на торговой точке

Обязательно, чтобы стоимость соответствовала качеству модели. Для этого лучше выбирать известных производителей электротехники. Если в этом вопросе вы разбираетесь плохо, то обязательно проконсультируйтесь на торговой точке.

Еще совсем недавно дистанционные переключатели были новинкой на рынке, а теперь — это современное и популярное устройство, которое делает жизнь людей проще и комфортнее. Если вы уже решили приобрести такой выключатель, данная статья подскажет вам, как выбрать дистанционный выключатель.

Виды и производители

Выключатель света с пультом бывает таким:

с датчиком движения. Включается при движении в комнате;
со звуковым датчиком. Содержит микрофон. Свет включается свет, когда он реагирует на хлопок, слово, щелчок или другие звуки.

Механизм устройств включает в себя стальной сердечник, который располагается внутри катушки. Его посредством сердечника приводится в действие размыкающее и замыкающее электроцепь устройство. Цепь начинает работать лишь после нажатия на кнопку включения, когда катушка получает питание. После благодаря магниту начинает двигаться сердечник, а также срабатывает электрический контакт. Таким образом, функционирование выключателя не будет зависеть от кнопки.

Дистанционный клавишный выключатель 600Вт с пультом Wookee

На российском рынке достаточно автоматических GSM-выключателей, самыми популярными из которых являются устройства следующих компаний:

Wookee. Состоят устройства из пульта дистанционного управления и блока приема радиосигналов. Чтобы использовать выключатель было удобно, в комплекте прилагается фиксатор на стену. Он крепится при помощи самореза. В выключателях этой торговой марки — пара переключателей, которые могут взаимодействовать с 2 разными электросетями, имеющими нагрузку по 500 Вт каждая. Чтобы работа автоматического устройства была корректной, реле с переключателем лучше установить в распределительной коробке. Действует пульт дистанционного управления на стандартную площадь. В помещении — до 20 м, на улице — до 100 м;
«Ноотехника». Продукция белорусской фирмы представляет выключатели серии «Сапфир», сделанные из качественной белой пластмассы. Они регулируют яркость, чем позволяют продлить срок использования ламп. В системе есть опция сохранения заданных параметров яркости. Многие модели могут следовать расписанию, обеспечивая автоматическое включение и выключение света для имитации присутствия. Среди недостатков пользователи отмечают наличие не очень чувствительного сенсора — управлять выключателем можно лишь касанием ладони;

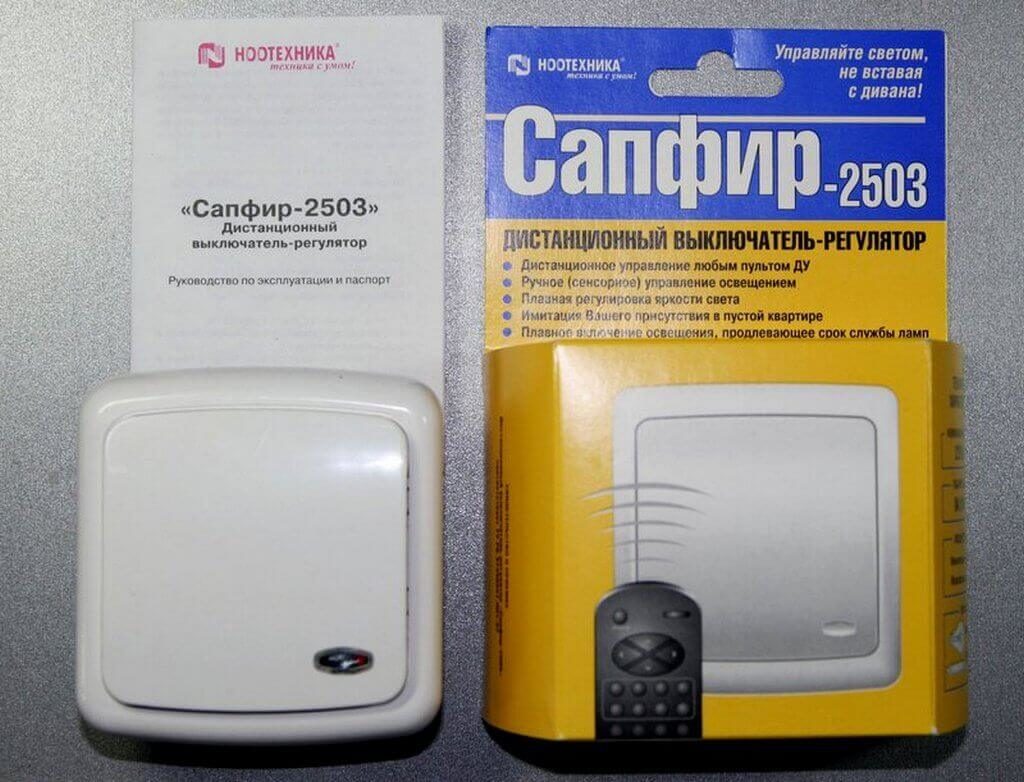

Выключатель света с дистанционным управлением Сапфир-2503

Jung. Продукция компании презентабельно выглядит и имеет весь стандартный набор опций. Используется одновременно для управления несколькими электросетями

Особенности систем ДУ

Бытовые выключатели с пультом ду, работающие с применением ик излучения, отличаются следующими конструктивными особенностями:

Управляемые дистанционно выключатели устанавливаются в разрыв линии, питающей цепи освещения;
В качестве таких устройств, как правило, используются стандартные модули типа BM8049M или подобные им схемы;
Для управления их работой могут применяться обычные пульты от телевизионных приёмников определённых марок (данная опция должна указываться в инструкции этого аппарата).

При необходимости включения освещения на приёмно-коммутирующий блок сначала наводится диодный излучатель пульта управления, а затем нажатием особо выделенной кнопки посылается команда на запоминание этой функции.

Блок-схема управления с пульта

Полезное замечание. Основной недостаток систем с ик излучением – необходимость в очень точном наведении пульта на приёмник, поскольку эти системы функционируют только в границах прямой видимости.

Добавим к этому не очень большую дальность действия излучателя, увеличить которую в ряде случаев удаётся за счёт установки дорогостоящих ретрансляторов.

Гораздо удобнее и практичнее использовать выключатель с дистанционным управлением, работающим в диапазоне радиоизлучений, передаваемых с пду на приёмник со встроенным в него контроллером.

Использование радиоканала для управления современным световым оборудованием намного целесообразнее по следующим соображениям:

Появляется возможность управлять системой коммутации освещения не только ПДУ, но также и с персонального компьютера, планшета, мобильного телефона и других подобных им электронных устройств;
В этом случае радиус действия радиоканала существенно увеличивается и достигает при отсутствии препятствий 100 метров (15-25 метров при их наличии);
В данной ситуации допускается установка специальных усилителей сигнала на приёмной стороне.

Обратите внимание! Для систем управления на инфракрасных лучах, работающих в высокочастотном диапазоне, использовать усилители для дистанционного включения освещения будет слишком неэкономично. Система управления выключателем с ду по радиоканалу состоит из следующих основных частей:

Система управления выключателем с ду по радиоканалу состоит из следующих основных частей:

Переносной пульт;
Питающий аккумулятор;
Контроллеры управления (выключатели), входящие в состав исполнительного модуля (который, в свою очередь, интегрируется в линию нагрузки).

Оконечный модуль с контроллером, как правило, монтируется непосредственно в стакане люстры, в расположенной неподалёку от неё распределительной коробке или в пластиковом корпусе розетки (смотрите фото ниже).

Установка выключателя в розетке

Благодаря такому размещению исполнительная часть системы оказывается надёжно скрытой от посторонних глаз и не нарушает общий порядок монтажной проводки в замкнутом пространстве комнаты.

Схема пульта дистанционного управления

Большинство схем пультов ДУ TV и других бытовых устройств в своей основе имеют основную микросхему, формирующую сигнал управления после нажатия соответствующей клавиши, усилитель сигнала и ИК-светодиод. Разница заключается лишь в наименовании и компоновке радиоэлементов внутри корпуса устройства и на печатной плате.

Микросхема представляет собой специализированный микроконтроллер, в который в процессе производства записывается программный код. Записанная программа затем уже не изменяется в течение эксплуатации. На плате располагается также кварцевый резонатор для синхронизации частоты приемника и передатчика. Усилитель сигнала входит в состав микросхемы или выполнен на отдельном элементе.

Система дистанционного управления светом в квартире

Схема управления светом через Интернет

Управление светом в квартире может осуществляться выключателями, радиус действия которых до 100 м или меньше, в зависимости от площади помещения. Если на пути сигнала имеются несущие стены или в стенах железная арматура, есть ретрансляторы радиосигнала, которые позволяют обойти препятствия и усилить мощность передающего устройства.

В квартире можно установить 2 системы управления светом:

Локальные, если подсоединен один источник освещения к одному выключателю.
Глобальные. В этом случае все лампы и точечные группы будут подсоединены к единой панели управления. В схему могут входить кондиционеры, системы вентиляции и другие электрические приборы, например, автоматические жалюзи или роллеты.

В больших квартирах есть возможность совместить работу датчиков и дистанционного выключателя. Это нужно для временного освещения проходных зон. Датчик устанавливается по ходу движения и срабатывает, если человек входит в определенную зону, затем выключается.

Прибор может работать в нескольких режимах:

Временный. При нажатии на кнопку свет включается на определенное время, затем самостоятельно гаснет.
Включение/Выключение. При однократном нажатии кнопки происходит либо включение, либо отключение приборов.
В моностабильном режиме при удерживании кнопки свет будет гореть. Если отпустить – погаснет.
Бистабильный режим – это циклическое изменение состояния работы прибора.

Чем больше режимов, тем дороже оборудование.
