Одновибратор. формирование импульсов с помощью простейших логических элементов

Содержание

Описание работы одновибратора на логических элементах

Одновибратор состоит из двух логических элементов микросхемы К155ЛА3: первый из них применен в роли 2И-НЕ элемента, второй подключен как инвертор. Подача входного сигнала осуществляется посредством кнопки SA1. Кнопка в данной схеме применяется только в качестве имитации входного сигнала. В действующих же устройствах на данный вход обычно поступает сигнал с каких-либо узлов схемы.

Для наглядности работы одновибратора, к его выходу можно подключить светодиод через токоограничивающий резистор. Чтобы видеть свечение светодиода, нужно чтобы выходной импульс был достаточно продолжительный, поэтому выберем конденсатор емкостью 500 мкф.

Описание микросхемы К155ЛА3

Микросхема К155ЛА3 является, по сути, базовым элементом 155-ой серии интегральных микросхем. Внешне по исполнению она выполнена в 14 выводном DIP корпусе, на внешней стороне которого выполнена маркировка и ключ, позволяющий определить начало нумерации выводов (при виде сверху — от точки и против часовой стрелки).

READ Как подключить наушники айфон к самсунг

В функциональной структуре микросхемы К155ЛА3 имеется 4 самостоятельных логических элементов 2И-НЕ. Одно лишь их объединяет, а это линии питания (общий вывод — 7, вывод 14 – положительный полюс питания) Как правило, контакты питания микросхем не изображаются на принципиальных схемах.

Каждый отдельный 2И-НЕ элемент микросхемы К155ЛА3 на схеме обозначают DD1.1, DD1.2, DD1.3, DD1.4. По правую сторону элементов находятся выходы, по левую сторону входы. Аналогом отечественной микросхемы К155ЛА3 является зарубежная микросхема SN7400, а все серия К155 аналогична зарубежной SN74.

Особенности подбора деталей

Разные схемы от разных авторов имеют различные номиналы радиоэлементов. И начинающий любитель радио (да и более опытные иногда) пребывает в растерянности — что конкретно туда паять чтоб не пришлось потом по 10 раз перепаивать при настройке?

Я провёл ряд экспериментов и результатами сейчас буду делиться далее:

Транзисторы. Любые N-P-N с высоким коэффициентом усиления

Не важно какие именно — брал наугад импортные из большой коробки даже не читая маркировку. Просто прикидывал мультиметром в диодном режиме прозвонки его структуру (переходы от базы к коллектору и к эмиттеру должны звониться как диоды). Работали все

Работали все.

Конденсаторы. Если нужно быстрое перемигивание — ставьте на 10 мкФ, если медленнее — 50 мкФ. Слишком большую ёмкость брать не стоит, может вообще перестать работать. Но гораздо удобнее настраивать частоту миганий подбирая…

Резисторы. Поставить базовые резисторы можете от 10 кОм, но тогда конденсаторы будут разряжаться быстро и соответственно быстро мигать. Чтоб замедлить это дело выгоднее не конденсаторы увеличивать, а сопротивления. Поставьте на 300 кОм и будет вам счастье.

Режимы работы устройства

Основные режимы использования микросхемы 555 серии – одновибратор, мультивибратор и триггер Шмитта.

Первый применяется для создания единовременного сигнала заданной длительности при подаче входного напряжения на стартовый контакт чипа.

Второй – для генерации множества автоколебательных импульсов прямоугольной формы.

Третий, благодаря эффекту памяти предыдущего сигнала и трех вариантов исходящих согласно внутренней логики, в системах задержки и цифровых устройствах.

Одновибратор

В этой схеме, при подаче сигнала любой формы на второй вход 555 серии, будет генерироваться импульс на третьем ее выходе. Его длительность зависит от характеристик сопротивления R и емкости C. Вычислить необходимое время действия исходящего сигнала можно по формуле t=1,1*C*R.

Схема одновибратора

Мультивибратор

В отличие от предыдущей схемы, мультивибратору для начала постоянной генерации не нужна подача внешнего сигнала. Достаточно только произвести подключение питания. На выходе импульсы прямоугольной формы с изменением состояния в течение t2 и с периодом действия t1.

Их время рассчитываться от параметров R1 и R2 по формулам:

Период и частота:

Чтобы достичь времени импульса большего, чем время паузы, используют диод, соединяющий катодом 7 контакт микросхемы (разряд), с 6 (останов) через свой анод.

Мультивибратор

Прецизионный триггер Шмитта

Функциональность в рамках инвертирующего прецизионного переключателя в 555 серии обеспечивается наличием двух порогового компаратора и RS — триггера. Напряжение на входе разделяется на три части, при достижении пороговых значений которых и изменяется состояние выдачи сигнала устройством.

Разграничение делается по полярности, причем для переключения достаточно 1/3 общего вольтажа питания любого из полюсов. На выходе, при получении порогового сигнала на входе, возникает импульс, инвертированный полярно относительно изначального. Его уровень постоянен и длится он ровно то время, которое действует инициирующий импульс.

Используется подобная схема в системах, где требуется избавление от излишнего шума и приведение его последовательностей к необходимым пороговым значениям.

Схема триггера Шмитта с графиком выравниваемых уровней сигнала

Радиолюбитель

Схема стабилизатора тока на таймере 555 для питания светодиодов и других устройств, где требуется поддержание заданного тока при изменении напряжения

На таймере 555 существует множество схем , хочу дополнить этот список ещё одной схемой. Данный стабилизатор был сделан для поддержания тока 0,7 А при изменении питающего напряжения в пределах 10-14,4 вольт. При использовании другого питающего напряжения потребуется дополнительная настройка.

Подбором R1 (t1, рис 2) и R3 (t2,рис 2) можно регулировать максимальный ток, при минимальном напряжении. Подбором R4 регулируется длительность промежутка t3 (рис.3) при максимальном напряжении. Резистором R6 устанавливается требуемый ток стабилизации.

C1 –времязадающий конденсатор, с его помощью задается частота на которой будет работать данная схема. Цепь заряда С1 –R1,VD1. Цепь разряда С1 –VD2, R4, R3 и открытый переход Э-К транзистора VT2. Как только ток нагрузки вырастет до установленного уровня откроется VT1, подав закрывающее напряжение на базу VT2 через R2. Исключая цепь разряда через VT2, остается только VD2, большое сопротивление R4 и выв. 7 таймера. Частота уменьшается до минимума, до тех пор, пока ток не уменьшится ниже установленного уровня. Дроссель L1 намотан на ферритовом кольце НМ2000 K20x4x6 и содержит 50 витков провода диаметром 0,2 мм намотанных параллельно в 5 проводов. Транзисторы VT1, VT2 (кт3107) любые маломощные. Транзистор VT3 выпаян из старой компьютерной материнской платы. Диоды VD1, VD2 высокочастотные кремниевые маломощные, VD3 (диод шоттки) снят с радиатора от сгоревшего компьютерного БП. Если эту схему предполагается использовать при токах более 1 А транзистор VT3 следует установить на теплоотвод. Данную схему можно применить не только для светодиодов, а так же для ламп, электродвигателей, там где необходим стабилизированный ток при изменении питающих напряжений.

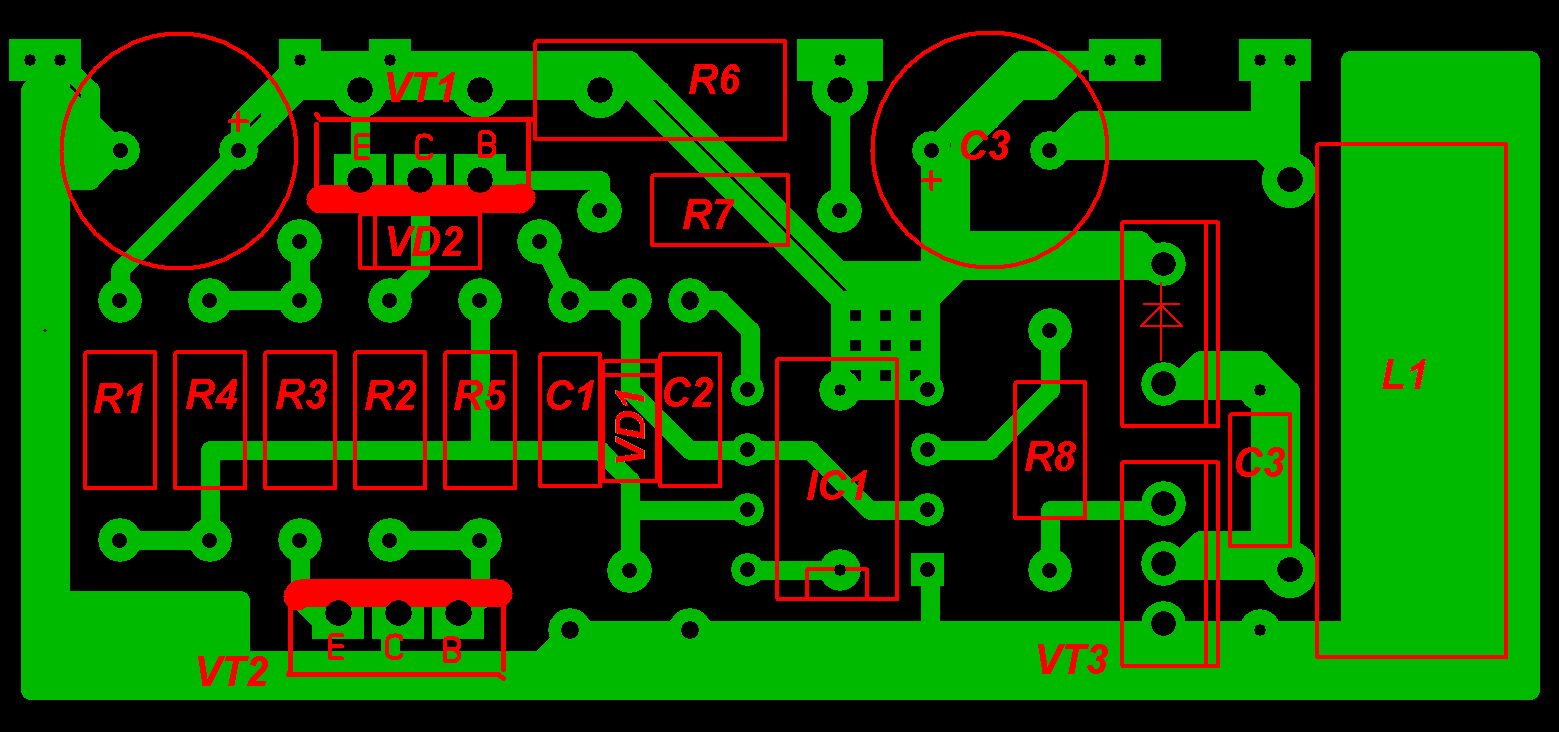

Печатная плата устройства в формате .lay:

Печатная плата таймера на 555 в формате .lay (50.3 KiB, 1,708 hits)

Программа для расчета частоты таймера 555:

Скачать программу:

Программа для расчета частоты таймера 555 (343.7 KiB, 2,232 hits)

Справочные данные по таймеру 555: Таймер 555 – аналоговая интегральная схема, устройство для формирования (генерации) одиночных и повторяющихся импульсов со стабильными временными характеристиками. Применяется для построения различных генераторов, модуляторов, реле времени. Российскими аналогами таймеров типа 555 являются КР1006ВИ1 и КР1087ВИ2. КР1087ВИ3 — сдвоенный таймер (аналог 556); КР1087ВИ1 — счетверённый таймер (аналог 558). Следует заметить, что таймер КР1006ВИ1 по своей логике работы имеет одно отличие от прототипа NE555, а именно вход останова R отечественной микросхемы имеет приоритет над входом запуска S, а у других микросхем — наоборот. Данное обстоятельство не отражено в официальной документации к микросхеме КР1006ВИ1 и потому нередко становилось причиной проблем у неискушённых радиолюбителей. К счастью, в большинстве конструкций, где используется таймер, приоритеты входов R и S не играют роли. Выпускаются различные экономичные аналоги таймера, выполненные по КМОП-технологии, например это микросхемы ICM7555IPA, GLC555 и их отечественный аналог КР1441ВИ1.

Основные параметры таймера 555:

Микросхема состоит из делителя напряжения с двумя опорными напряжениями для сравнения, двух прецизионных компараторов (низкого и высокого уровней), RS-триггера с дополнительным входом сброса, транзисторного ключа с открытым коллектором и выходного усилителя мощности для увеличения нагрузочной способности.

Номинальное напряжение питания базовой версии микросхемы может находиться в пределах от 5 В ± 10 % до 15 В ± 10 % (т. е. 4,5…16,5 В), однако некоторые производители подняли верхний предел напряжения питания до 18 В. КМОП-версии отличаются возможностью работы при пониженном напряжении питания (от 2 В).

Потребляемый микросхемой ток может достигать величины 6…15 мА в зависимости от напряжения питания (6 мА при VCC = 5 В и 15 мА при VCC = 15 В). Типовое потребление бывает меньше и обычно составляет 3…10 мА в состоянии низкого уровня и 2…9 мА — в состоянии высокого. Ток потребления КМОП-версий таймера не превышает сотен микроампер.

Максимальный выходной ток для отечественной КР1006ВИ1 и КМОП-версий таймера составляет 100 мА. Большинство ныне выпускаемых зарубежных аналогов, выполненных по биполярной технологии, допускает выходной ток до 200 мА и более.

Смотреть (скачать) даташит таймера 555:

Даташит таймера 555 (239.1 KiB, 3,440 hits)

Достоинства и недостатки

Основное достоинство реле времени на 555 чипе –низкая цена и громадное количество разработанных и использующих его схем электрооборудования.

Существуют и недостатки, которые, впрочем, исправлены в выпусках микросхем с транзисторной базой на основе КМОП. При использовании биполярных, в момент изменения состояния генерирующего каскада в противоположный, на выводах могло возникнуть паразитное напряжение до 400 мА. Проблема решается установкой полярного конденсатора 0,1 мкФ, между управляющим контактом и общим проводом.

Конденсатор, уменьшающий влияние помех на устройство

Можно повысить и помехоустойчивость микросхемы таймера. Для этого размещают неполярный конденсатор 1 мкФ на линию цепи питания.

Описание работы одновибратора на логических элементах

Ждущий мультивибратор — одновибратор — формирователь импульсов.

Схемы формирователей импульсов на цифровых КМОП микросхемах, онлайн расчёт времязадающих цепей и длительности выходных импульсов. — Почему ждущий? — Почему, почему? Потому что не спит ни днём, ни ночью — он на дежурстве, он ждёт! И ожидает он не трамвая на остановке, а внешнего сигнала запуска для формирования одиночного выходного импульса фиксированной длительности, после чего возвращается в первоначальное состояние самопроизвольно, без каких-либо воздействий и утомительных уговоров. — А почему одновибратор? — Ну, так как, почему? Выдержан, характер нордический, в генерацию, подобно мультивибратору, не впадает, имеет одно устойчивое состояние. Говорили ж Вам — он на дежурстве, он ждёт! — «Говорили ж бабы Вам, пиво с водкой, не для дам!». Второе-то состояние – неустойчивое! — А тут уж, мил-человек, ничего не попишешь, в конце концов, он — одновибратор. У каждого свои недостатки.

Одновибратор на логических элементах К155ЛА3

Одновибратором именуют генератор, вырабатывающий одиночные электрические импульсы. Алгоритм работы одновибратора таков: при поступлении на вход одновибратора электрического сигнала, схема выдает на выходе короткий импульс, продолжительность которого определяется номиналами RC цепи.

После окончания формирования выходного импульса, одновибратор вновь возвращается в свое первоначальное состояние, и процесс повторяется при поступлении нового сигнала на его входе. Поэтому данный одновибратор еще именуют ждущим мультивибратором.

На практике применяется множество разновидностей одновибраторов, таких как одновибратор на транзисторах, операционных усилителях и одновибратор на логических элементах.

Ждущий мультивибратор — одновибратор — формирователь импульсов.

Таймеры и реле времени

Схема таймера с индикацией от 1 до 10 секунд или от 1 до 10 мин Матрица из 10 светодиодов служит для индикации интервалов времени от 1 до 10 сек или 1 до 10 мин. Схема может использоваться для определения продолжительности телефонных звонков, времени выдержки в фотографии или времени приготовления пищи. Частота импульсов с выхода генератора, выполненного на… 0 2976 0

Таймер с задержкой 10 минут на основе SN74121 В схеме таймера используется автоколебательный мультивибратор SN74121, который генерирует импульсы с длительностью в 4 сек. Тактовая частота мультивибратора устанавливается резистором R1. Микросхемы U2 и U3 делят входную частоту мультивибратора на 144, что дает, в итоге, временную задержку в 576…

0 1829 0

Описание микросхемы К155ЛА3

READ Как подключить наушники айфон к самсунг

ПРИМЕНЕНИЕ МУЛЬТИВИБРАТОРОВ

Генераторы сигналов прямоугольной и близкой к ней формы нашли широкое применение. Так, на основе этих устройств собираются таймеры, генераторы звука и т. п. Параметры импульсов можно менять подбором компонентов электрической цепи. Возможно изменение длительности сигналов, периодичности их поступления, углов импульсных фронтов. В соответствии с определенными параметрами подобранных радиоэлементов сигнал будет изменяться в ту или иную сторону. Если поставить переменные или резисторы, можно будет в режиме реально времени регулировать выходной сигнал.

Чтобы добиться наиболее крутых импульсных фронтов, следует заменить транзисторы на более современные устройства, например . В этом случае можно добиться наиболее точных прямоугольных сигналов.

Одновибратор на логических элементах К155ЛА3

Автоколебательный режим мультивибратора.

В автоколебательном режиме мультивибратор возбуждается и генерирует прямоугольные импульсы сразу же после включения источника питания. Процесс возбуждения и генерирования импульсов показан графиками на рис.2.
В момент включения питания транзисторы обеих плеч мультивибратора начинают открываться, т.к. на их базы через базовые резисторы подается отрицательное напряжение смещения.
Одновременно начинают заряжаться конденсаторы связи: С1 — через базово-эмиттерный переход VT2 и резистор Rк1, С2 — через VT1 и Rк2. Нужно заметить, что при подаче постоянного напряжения на конденсаторы ток проходит через них только во время заряда. Так вот, во время заряда ток проходит через конденсаторы, транзисторы и резисторы у которых в реальности, даже при тщательном подборе идентичных пар, не будет идеального совпадения параметров. У транзисторов будет хоть какая-та разница коэффициентов передачи токов; от различия параметров базовых резисторов будет отличатся величина напряжения смещения на базах транзисторов и т.д.
Предположим, что в момент включения источника питания транзистору VT1 повезло и у него ток больше, чем у соседа VT2. Вследствие этого падение напряжения на Rк1 будет больше чем у Rк2. Так как напряжение источника коллекторного питания отрицательно, то поэтому потенциал коллектора VT1 станет менее отрицательным, а у VT2 — более отрицательным. Но так как изменения через конденсаторы передаются на базы транзисторов, то это приведет к еще большему нарастанию тока коллектора VT1 и его насыщению, а ток VT2 уменьшится и он запрется. Конденсаторы оказываются заряженными до напряжений близких к Еп (полярность указана на рис.1).

На рис.2 показаны эти процессы за период от «0» до «to», где приводятся графики следующих напряжений: Uc1, Uc2 — на обкладках конденсаторов; Uб1, Uб2 — смещения на базах; Uк1, Uк2 — выходные сигналы мультивибратора.
После прекращения изменений коллекторных токов конденсатор С1 сравнительно медленно разряжается через
Rб1, Rб2, источник питания и переходы открытого VT1. Напряжения конденсатора Uc1 и базы транзистора Uб2 убывают по экспоненте ( на графике период to — t1), и когда положительный потенциал Uб2 уменьшится и станет отрицательным — VT2 отпирается. Это приводит к уменьшению его отрицательного потенциала на коллекторе, который передается через С2 на базу VT1 и ускоряет его запирание. Этот лавинообразный процесс длится до тех пор, пока VT1 не войдет в режим отсечки, а VT2 — в режим насыщения (точка t1).
Таким образом, возникает состояние, противоположное исходному, которое затем в результате выше описанному процессу, вновь переходит в исходное. Таким путем поддерживаются колебания в мультивибраторе.
В симметричном мультивибраторе время заряда конденсатора меньше времени раздяда, т. к. Rк
Частота колебаний мультивибратора определяется постоянными времени разряда τр = Rб1·С2 = Rб2·С1 и ее можно примерно определить по формуле:

где f — частота в Гц;
Rб — сопротивление базового резистора в кОм;
С — емкость конденсатора связи в мкФ.

Одновибратор

Формирование импульсов с помощью простейших логических элементов. Одновибратор или ждущий или заторможенный мультивибратор генерирует импульс заданной амплитуды и длительности после прихода запускающего импульса. Одновибратор строят с использованием цепи положительной обратной связи и пороговых элементов. Очень часто в качестве времязадающих элементов в мультивибраторах применяют RC цепочки. Могут быть использованы также линии задержки, отрезки кабеля. Один из способов построения одновибраторов – использование логических элементов.

Условие нормальной работы:

t зап < t имп. . Если это условие не выполняется, то можно укоротить импульс с помощью дифференцирующей цепочки, включенной на входе запуска.

Часто требуется сформировать импульс по логическому перепаду на входе. Одна из возможных схем показана на рисунке. Длительность выходного импульса определяется на этой схеме длительностью схемы задержки ().

Вместо RC цепочки можно включить любой элемент задержки: два последовательно включенных инвертора, линию задержки, отрезок кабеля и т.д. Элемент 2И-НЕ с триггером Шмидта на входе обеспечивает устойчивую работу схемы.

Полупроводниковая промышленность выпускает специализированные микросхемы, с помощью которых при минимальном числе внешних элементов можно строить генераторы импульсов. Пример такой микросхемы в ТТЛ серии – 1533АГ3. В одном корпусе микросхемы имеется 2 независимых элемента. Длительность импульса с выхода каждого элемента равна tимп = 0.5 RC.

Таблица состояний 1533АГ3

Ждущий мультивибратор (одновибратор)

Ждущий мультивибратор в отличие от автоколебательного на выходе формирует одиночный импульс под действием входного сигнала, причём длительность выходного импульса зависит от номиналов элементов обвязки операционного усилителя. Схема ждущего мультивибратора показана ниже

Схема ждущего мультивибратора (одновибратора) на операционном усилителе.

Ждущий мультивибратор состоит из операционного усилителя DA1, цепи ПОС на резисторах R4R5, цепи ООС VD1C2R3 и цепи запуска C1R1VD2.

Цикл работы ждущего мультивибратора можно условно разделить на три части: ждущий режим, переход из ждущего режима в состояние выдержки и непосредственно состояние выдержки. Рассмотрим цикл работы мультивибратора подробнее.

Ждущий режим является основной и наиболее устойчивой частью цикла работы данного типа мультивибратора, так как самопроизвольно он не может перейти в следующие части цикла работы ждущего мультивибратора. В данном состоянии на выходе мультивибратора присутствует положительное напряжение насыщения ОУ (U_НАС+), которое через цепь ПОС R4R5 частично поступает на неинвертирующий вход ОУ, тем самым задавая пороговое напряжение переключения мультивибратора (U_ПП), которое определяется следующим выражением

На инвертирующем входе ОУ присутствует напряжение, которое задаётся диодом VD1 (в случае кремневого диода напряжение примерно равно 0,6 – 0,7 В), то есть меньше порога переключения мультивибратора. При данных условиях ждущий мультивибратор может находиться неограниченно долгое время (до тех пор, пока не поступит запускающий импульс).

Переход из ждущего режима в состояние выдержки, является следующей частью цикла работы ждущего мультивибратора и начинается после того, как на вход поступит импульс отрицательной полярности, амплитуда которого превысит двухкратное значение напряжения переключения ждущего мультивибратора. То есть минимальная амплитуда входного напряжения (U_{ВХ min}) должна быть равна

В этом случае напряжение порога переключения ждущего мультивибратора понизится и станет меньше, чем напряжение падения на диоде VD1. Далее произойдёт лавинообразный процесс переключения выходного напряжения и на выходе установится напряжение отрицательного насыщение ОУ (U_НАС-) и ждущий мультивибратор перейдёт в состояние выдержки. При выборе номиналов элементов входной цепи C1 и R1 надо исходить из того, что конденсатор С1 должен полностью разрядиться за время действия входного импульса, то есть постоянная времени цепи C1R1 должна быть на порядок (в десять раз) меньше длительности входного импульса.

Заключительная часть цикла работы ждущего мультивибратора является состояние выдержки. В данном состоянии на неинвертирующий вход поступает часть напряжения с выхода мультивибратора, тем самым задавая пороговое напряжение перехода мультивибратора в ждущий режим. В тоже время выходное напряжение через цепь ООС C1R1 поступает на инвертирующий вход и открывает диод VD1, через который начинает разряжаться конденсатор С1. После разряда конденсатора С1 до 0 В происходит его зарядка через резистор R1 до напряжения перехода мультивибратора в ждущий режим. После чего схема переходит в исходное состояние и на выходе устанавливается напряжение положительного насыщения ОУ (U_НАС+). Длительность состояния выдержки и непосредственно формируемого выходного импульса определяется временем зарядка конденсатора С1 через резистор R1 и в общем случае определяется следующим выражением

Так как ждущий мультивибратор имеет только одно устойчивое состояние, то за ним закрепилось название одновибратора.

Для того чтобы одновибратор вырабатывал положительные импульсы при положительных управляющих входных сигналах необходимо изменить полярность включения диодов VD1 и VD2.

Мультивибратор в автоколебательном режиме

На рисунке 1 показана наиболее распространенная схема мультивибратора на транзисторах с емкостными коллекторно-базовыми связями, на рисунке 2 — графики, поясняющие принцип его работы.

Мультивибратор состоит из двух усилительных каскадов на резиках. Выход каждого каскада соединен со входом другого каскада через кондеры С1 и С2.

Рис. 1 — Мультивибратор на транзисторах с емкостными коллекторно-базовыми связями

Мультивибратор, у которого транзисторы идентичны, а параметры симметричных элементов одинаковы, называется симметричным

Обе части периода его колебаний равны и скважность равна 2. Если кто забыл, что такое скважность, напоминаю: скважность — это отношение периода повторения к длительности импульса Q=Tи /tи. Величина, обратная скважности называется коэффициентом заполнения

Так вот, если имеются различия в параметрах, то мультивибратор будет несимметричным

Величина, обратная скважности называется коэффициентом заполнения. Так вот, если имеются различия в параметрах, то мультивибратор будет несимметричным

Мультивибратор в автоколебательном режиме имеет два состояния квазиравновесия, когда один из транзисторов находится в режиме насыщения, другой — в режиме отсечки и наоборот. Эти состояния не устойчивые. Переход схемы из одного состояния в другое происходит лавинообразно из-за глубокой ПОС.

Рис. 2 — Графики, поясняющие работу симметричного мультивибратора

Допустим, при включении питания транзистор VT1 открыт и насыщен током, проходящим через резик R3. Напряжение на его коллекторе минимально. Кондер С1 разряжается. Транзистор VT2 закрыт и кондер С2 заряжается. Напряжение на кондере С1 стремится к нулю, а потенциал на базе транзистора VT2 постепенно становится положительным и VT2 начинает открываться. Напряжение на его коллекторе уменьшается и кондер С2 начинает разряжаться, транзистор VT1 закрывается. Далее процесс повторяется до бесконечности.

Параеметры схемы должны быть следующими: R1=R4, R2=R3, C1=C2. Длительность импульсов определяется по формуле:

Период импульсов определяется:

Ну а чтобы определить частоту, надо единицу разделить на вот эту вот хренотень (см. чуть выше).

Выходные импульсы снимаются с коллектора одного из транзисторов, причем с какого именно — не важно. Другими словами, в схеме два выхода. Улучшение формы выходных импульсов мультивибратора, снимаемых с коллектора транзистора, может быть достигнуто включением разделительных (отключающих) диодов в цепи коллекторов, как показано на рисунке 3

Через эти диоды параллельно коллекторным нагрузкам подключены дополнительные резики Rд1 и Rд2

Улучшение формы выходных импульсов мультивибратора, снимаемых с коллектора транзистора, может быть достигнуто включением разделительных (отключающих) диодов в цепи коллекторов, как показано на рисунке 3. Через эти диоды параллельно коллекторным нагрузкам подключены дополнительные резики Rд1 и Rд2 .

Рис. 3 — Мультивибратор с улучшенной формой выходных импульсов

В этой схеме после закрывания одного из транзисторов и понижения потенциалла коллектора подключенный к его коллектору диод также закрывается, отключая кондер от коллекторной цепи. Заряд кондера происходит через дополнительный резик Rд , а не через резик в коллекторной цепи, и потенциал коллектора запирающегося транзистора почти скачком становится равным Eк . Максимальная длительность фронтов импульсов в коллекторных цепях определяется в основном частотными свойствами транзисторов.

Такая схема позволяет получить импульсы почти прямоугольной формы, но её недостатки заключаются в более низкой максимальной скважности и невозможностью плавной регулировки периода колебаний. На рисунке 4 приведена схема быстродействующего мультивибратора, обеспечивающая высокую частоту автоколебаний. На рисунке 4 приведена схема быстродействующего мультивибратора, обеспечивающая высокую частоту автоколебаний

На рисунке 4 приведена схема быстродействующего мультивибратора, обеспечивающая высокую частоту автоколебаний.

Рис. 4 — Быстродействующий мультивибратор

В этой схеме резики R2, R4 подключены параллельно кондерам С1 и С2, а резики R1, R3 ,R4, R6 образуют делители напряжения, стабилизирующие потенциал базы открытого транзистора (при токе делителя, большем тока базы). При переключении мультивибратора ток базы насыщенного транзистора изменяется более резко, чем в ранее рассмотренных схемах, что сокращает время рассасывания зарядов в базе и ускоряет выход транзистора из насыщения.

Область применения НЕ555

Возможности микросхемы дают широкий спектр техники, в которой она используется. Мультивибраторы на 555 серии встречаются практически во всех схемах генерации сигналов.

Примером служат различные звуковые и световые оповещающие устройства, детекторы металла, освещенности, влажности или касания. Таймер, заложенный в микросхему, позволяет создавать реле времени, для контроля работы различного оборудования по определенным человеком периодам.

Варианты исполнения в виде триггера Шмитта применяются как фильтрующие преобразователи зашумленных сигналов, для придания им правильной прямоугольной формы. Актуальность подобные схемы имеют и в цифровой технике, в которой используются только два вида импульсов – его наличие и отсутствие.

Отечественные и зарубежные производители

Микросхема-таймер 555 серии настолько популярна, что ее аналоги изготавливаются мощностями практически всех известных брендов микроэлектронной промышленности. Причем территориально расположенных не только в США, но и других странах мира. Среди них: Texas Instrument, Sanyo, RCA, Raytheon, NTE Silvania, National, Motorola, Maxim, Lithic Systems, Intersil, Harris, Fairchild, Exar ECG Phillips и множество других.

Зачастую номер серии от конкурентов содержит отсылку к оригинальной NE555. Встречается маркировки NE555N, НЕ555Р или им подобные.

Российская КР1006ВИ1

Производится таймер и в России, с маркировкой микросхемы КР1006ВИ1 с биполярными транзисторами и КР1441ВИ1 по КМОП технологии. Национальный вариант немного отличается от классического 555 серии – в нем вход остановки обладает большим приоритетом, чем сигнал запуска.
