9 схем подключения светодиодной ленты на 12 вольт

Расчет освещенности

Выясняя, как подключить светодиодную ленту, необходимо для начала рассчитать требуемую мощность изделия и его метраж для создания достаточной освещенности выбранной зоны.

Для популярных диодов есть данные по светимости одного элемента и/или всех элементов, установленных на одном метре ленты.

Если известно, что метр ленты с диодами 3525 в количестве 60 штук дает свечение 300 люмен, 1 такой диод обеспечивает световой поток в 5 люмен. Один метр ленты дает свечение, примерно равное потоку излучения от лампы накаливания 10В (15 люмен на 1 Ватт).

Важно: влагозащищенные ленты за счет изоляции дают поток светимости на 10…30% меньше, чем аналогичные модели без защиты. Соответственно, для комнаты средних размеров (5х3 м), в которой для получения мягкого освещения достаточно ламп на 200В, потребуется примерно 200х15=3000 люмен, то есть 10 м диодной ленты

Планируя смонтировать диодную ленту по всему периметру помещения, мы должны использовать 15 м ленты. Следует учитывать потери светимости за счет отражения от потолка, которые составляют до 50% в зависимости от способа отделки. Таким образом, выбранной светодиодной ленты достаточно для подсветки комнаты, но не для полноценного «рабочего» освещения. Чтобы проще было пересчитать требуемое количество ленты по аналогии с привычными лампами накаливания и представлять затраты электроэнергии на освещение, стоит воспользоваться таблицами

Соответственно, для комнаты средних размеров (5х3 м), в которой для получения мягкого освещения достаточно ламп на 200В, потребуется примерно 200х15=3000 люмен, то есть 10 м диодной ленты. Планируя смонтировать диодную ленту по всему периметру помещения, мы должны использовать 15 м ленты. Следует учитывать потери светимости за счет отражения от потолка, которые составляют до 50% в зависимости от способа отделки. Таким образом, выбранной светодиодной ленты достаточно для подсветки комнаты, но не для полноценного «рабочего» освещения. Чтобы проще было пересчитать требуемое количество ленты по аналогии с привычными лампами накаливания и представлять затраты электроэнергии на освещение, стоит воспользоваться таблицами.

Так, для полноценного освещения в комнате (примерно 250 Вт лампы накаливания) размерами 5х3 м потребуется:

• общий световой поток 250х15=3 750 лм;
• на каждый метр ленты, проложенной по периметру комнаты приходится 3 750/15 = 250 лм;
• с учетом потерь на отражение от потолка 40% на каждый метр ленты требуется светимость примерно 426 лм;
• под такие требования примерно подходят светодиоды SMD3014-60, SMD3528-120 и SMD5050-30, причем первые два дают избыточную освещенность, третий – недостаточную.

Таким образом, необходимо определиться по световому потоку метра диодной ленты с учетом имеющихся в продаже моделей. Запас светимости в сторону увеличения составляет 5…10%.

Расчет для подключения светодиодной ленты RGB и монохромной не различаются.

RGB лента длиной 15-20 метров

Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:

использовать два контроллера

использовать RGB усилитель

Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.

Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.

Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.

Принцип подключения

Самым главным условием запуска и продолжительной работоспособности светодиодной ленты от батареек, будет мощность и уровень заряда (емкость) источника питания.

При этом использовать можно любые типы и виды батареек, в том числе и аккумуляторные. Причем данный вариант даже более предпочтителен.

во-первых такой источник будет многоразовым

Заканчивается заряд, батарейку отсоединяете, подзаряжаете и пользуетесь подсветкой дальше. В большинстве своем, именно аккумуляторные модели и рекомендуется использовать на кухне и в ванной.

То есть там, где помимо светодиодного освещения, есть еще и традиционное.

во-вторых это экономически выгоднее

Отпадает необходимость хранить залежи запасных батареек и своевременно докупать новые.

Применять можно любые типы:

пальчиковые

мизинчиковые

кроны

и даже таблетки

Главное, собрав их необходимое количество, получить требуемые 10-12 вольт.

Клей для светодиодной ленты

Заключается он в применении обыкновенного суперклея. Благодаря ему, ваша лента будет закреплена надежно и не отпадет, даже когда выйдет срок службы светодиодов и они потеряют свою яркость.

Лучше всего использовать клей в виде геля.

Казалось бы, как такого маленького пузырька может хватить на несколько метров? Секрет в технологии монтажа.

Для надежного контакта, вовсе не нужно наносить клей по всей поверхности, достаточно равномерно проставить капли через каждые 5-10см и все. Остальную работу сделает заводской скотч.

Клей при этом наносится на саму поверхность.

Только не вздумайте использовать термоклей, обильно смазывая термопистолетом все подряд.

Почему этого делать нельзя, читайте ниже, где будут рассматриваться ошибки монтажа.

Это два самых простых, надежных и недорогих способа монтажа и закрепления led ленты из всех имеющихся. Однако он подходит в первую очередь для моделей небольшой мощности, таких как SMD 3528 или SMD 5050 до 14Вт/м.

Их можно закреплять непосредственно на стенку с обоями, потолок или деревянную основу шкафчиков.

С рассеиванием тепла мощность от 6 до 10Вт, спокойно справляется окружающий воздух. А вот от 14Вт, уже идет более существенный нагрев и здесь потребуется алюминиевый профиль, выполняющий роль радиатора охлаждения.

Вариант подключения напрямую к 220В

Кроме каноничных вариантов включения в сеть 220V существует способ подключения светодиодной ленты без использования блоков питания. Базируется он на принципе перекрестной сборки светодиодных групп, при которой влияние сетевого тока напряжением 220 Вольт не сказывается на работоспособности пары.

Для этого нужно разделить цельную ленту на отдельные минимальные отрезки

Принимая во внимание, что один такой отрезок потребляет 12 Вольт, достигнуть значения 220В можно за счет включения как минимум 20 элементов (12 В х 20 шт = 240 Вольт). Каждый участок соединяется с соседним по принципу обратной полярности: «+» к «–»

Главными недостатками такой схемы являются возможность пробоя контактов, а также видимое мерцание диодов с частотой 50 Гц. Чтобы исключить скачки напряжения, нужно организовать включение в цепь питания диодного моста (выпрямителя) и конденсатора (устраняет мерцание). Сюда же можно включить датчик движения, который питается от стандартного сетевого напряжения.

Расчет освещенности

Выясняя, как подключить светодиодную ленту, необходимо для начала рассчитать требуемую мощность изделия и его метраж для создания достаточной освещенности выбранной зоны.

Для популярных диодов есть данные по светимости одного элемента и/или всех элементов, установленных на одном метре ленты.

Если известно, что метр ленты с диодами 3525 в количестве 60 штук дает свечение 300 люмен, 1 такой диод обеспечивает световой поток в 5 люмен. Один метр ленты дает свечение, примерно равное потоку излучения от лампы накаливания 10В (15 люмен на 1 Ватт).

Важно: влагозащищенные ленты за счет изоляции дают поток светимости на 10…30% меньше, чем аналогичные модели без защиты.

Соответственно, для комнаты средних размеров (5х3 м), в которой для получения мягкого освещения достаточно ламп на 200В, потребуется примерно 200х15=3000 люмен, то есть 10 м диодной ленты. Планируя смонтировать диодную ленту по всему периметру помещения, мы должны использовать 15 м ленты. Следует учитывать потери светимости за счет отражения от потолка, которые составляют до 50% в зависимости от способа отделки. Таким образом, выбранной светодиодной ленты достаточно для подсветки комнаты, но не для полноценного «рабочего» освещения. Чтобы проще было пересчитать требуемое количество ленты по аналогии с привычными лампами накаливания и представлять затраты электроэнергии на освещение, стоит воспользоваться таблицами.

Так, для полноценного освещения в комнате (примерно 250 Вт лампы накаливания) размерами 5х3 м потребуется:

• общий световой поток 250х15=3 750 лм;
• на каждый метр ленты, проложенной по периметру комнаты приходится 3 750/15 = 250 лм;
• с учетом потерь на отражение от потолка 40% на каждый метр ленты требуется светимость примерно 426 лм;
• под такие требования примерно подходят светодиоды SMD3014-60, SMD3528-120 и SMD5050-30, причем первые два дают избыточную освещенность, третий – недостаточную.

Таким образом, необходимо определиться по световому потоку метра диодной ленты с учетом имеющихся в продаже моделей. Запас светимости в сторону увеличения составляет 5…10%.

Расчет для подключения светодиодной ленты RGB и монохромной не различаются.

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

• светодиодная лента длиной 5 м;
• диммер с пультом дистанционного управления для монохромной ленты;
• блок питания (в нашем случае, его мощность составляет 6 Вт).

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Когда необходимы?

Одиночные светодиоды и светокластеры (в составе светолент) нужны в нескольких случаях.

Подсветка в местах, где не подходит проводка, либо, к примеру, на даче, где нет электроснабжения (или его отрезали за длительную неуплату).

Подсвечивание в походах, где отсутствует возможность подключиться к бытовой или промышленной электросети. Распространённый случай – подсветка велосипеда, электросамоката либо электроскутера, палатки.

В случаях, когда уникальный дизайн не хочется портить проводкой, нет возможности её спрятать вместе с блоком питания.

При выполнении работ по месту, где не важны площадь помещения, а следовательно, и мощность. Свет есть повсюду, где вы находитесь, куда направляетесь – идеальным решением для кластеров светолент станет налобный фонарь (или прожектор). Он будет светить лишь рядом с вами, когда это необходимо. Это даёт возможность сэкономить на лампочках и сетевых светолентах, освещении абсолютно не нужного в данный момент пространства.

Подключение двух светодиодных цветных лент

Очень важно рассчитать правильно мощность для блока питания, а также для контроллера. Важно помнить, что изделия стандартного типа рассчитаны исключительно на отдельное присоединение к проводам, которые имеет контроллер

Как показывает практика, блок питания и сам контроллер имеет слишком большой размер и его нельзя скрыть от постороннего взгляда. Поэтому нужно следовать следующей схеме.

1. Одну из лент присоединить к отдельному контроллеру, а также к блоку питания.
2. В свою очередь, вторую цветную ленту присоедините к своему личному блоку, а затем еще и к усилителю.

Усилитель имеет специальную маркировку, а поэтому при подключение, как правило, не возникает никаких проблем. Сам усилитель затем нужно присоединить ко второму блоку питания. Это позволяет получить каждой отдельной цветной ленте личный контроллер.

RGBW и RGBWW светодиодные ленты

Для достижения лучшего качества белого цвета цветной светодиодной лентой помимо трехцветных светодиодов на ленты стали устанавливать дополнительные белые светодиоды, который управлялись по отдельному каналу. Такие светодиодные ленты маркируются как RGBW. Белый светодиод в таких лентах имеет цветовую температуру порядка 6000К. Причем остается возможность включения белого света путем комбинации всех цветов или отдельным каналом белыми светодиодами.

Белые светодиоды могут устанавливаться поочередно с RGB светодиодами, но для достижения лучшего качества чаще всего такие ленты имеют два ряда светодиодов, один RGB, другой белые светодиоды 5050. В последнее время на ленты RGBW все чаще стали устанавливать новые светодиоды, на которых помимо трех цветных кристаллов имеется и кристалл белого светодиода.

Но на этом не остановились, и добавили еще один светодиод с теплым белым светом с цветовой температурой в пределах 2900K. Такую светодиодную ленту маркируют RGBWW. Самый простой способ реализации заключается в установке помимо отдельного холодного белого светодиода еще одного теплого белого светодиода. Сейчас встречаются даже комбинированные белые светодиоды, способные излучать как белый, так и теплый белый свет, и комбинированные светодиоды с пятью кристаллами.

Применение белого и теплого белого светодиода позволяет более точно установить требуемый оттенок белого света, и к тому же получить его большую яркость.

Что такое RGB светодиодная лент?

RGB светодиодная лента – это светодиодная лента на основе гибкой печатной платы, на которой установлены трехцветные (цветные) RGB светодиоды, благодаря которым светодиодная лента может испускать практически любой цвет и оттенок.

Чем отличаются RGB светодиодные ленты от обычных светодиодных лент?

RGB светодиодные ленты отличаются от обычных монохромных LED лент установленными светодиодами, методом подключения и управления, а также возможностью в любое время включать любой оттенок цвета. Для их подключения и управления цветом требуется установка специального управляющего драйвера.

Где используются RGB светодиодные ленты?

RGB светодиодные ленты могут использоваться наравне с обычными монохромными светодиодными лентами, имея при этом ряд преимуществ перед ними. Но в большинстве случаев RGB LED ленты применяются для декоративной подсветки в помещениях.

Что такое RGBW и RGBWW светодиодные ленты?

RGBW и RGBWW светодиодные ленты – это все те же RGB светодиодные ленты, но с некоторыми модификациями. В RGBW светодиодных лентах имеется дополнительные белые светодиоды с цветовой температурой около 6000К, которые управляются по отдельному каналу. RGBWW светодиодные ленты помимо белого холодного светодиода имеют еще и теплый белый светодиоды с цветовой температурой около 2900К.

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

Последовательно (допускается, если нужно добавить небольшой отрезок):

Параллельно:

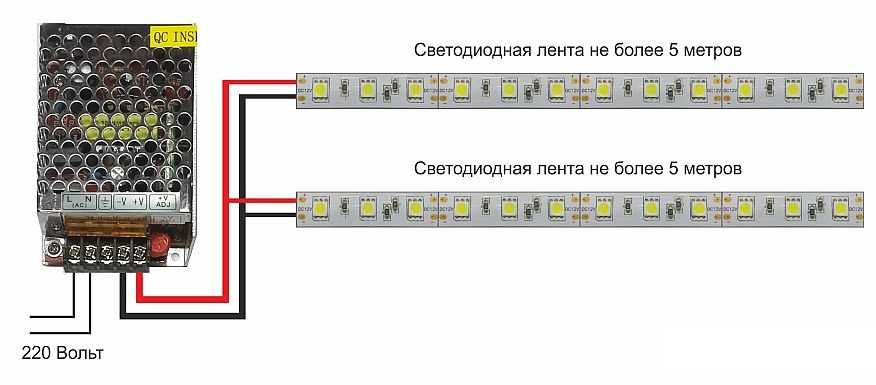

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

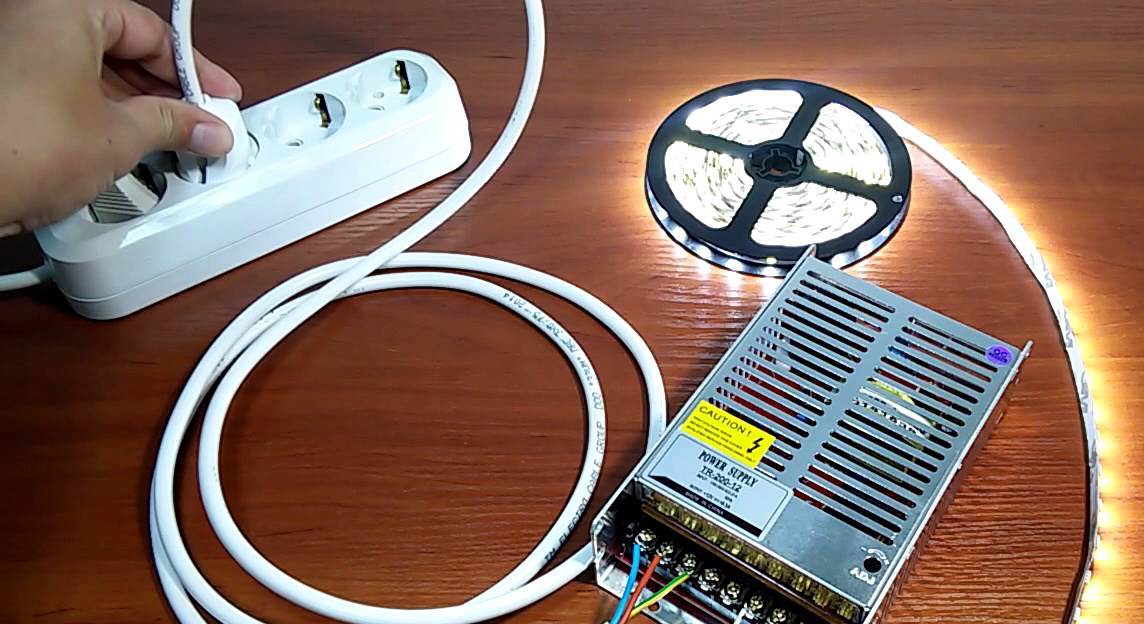

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм2. При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
Подготовить паяльник, канифоль и припой.
Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
Зачистить провода для подключения изделия на 2-3 мм для пайки.
Выполнить лужение проводов и контактных площадок для пайки.
Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой

Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
Заизолировать место пайки, используя термоусадочную трубку

Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Наглядная инструкция по подсоединению контактов

https://youtube.com/watch?v=pZqYio-eF-I

Места подсветки в машине

Смонтировать дополнительное освещение в авто можно в нескольких ее частях и узлах:

приборная доска

Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.

салон или двери машины

Также довольно частое применение — это подсветка дверей. Она загорается при их открывании и освещает выход из автомобиля.

фары

Такую подсветку еще прозвали «ангельские глаза». Просто пускаете ленту по периметру фар, причем не обязательно по всей окружности.

Помимо дизайна, это еще и улучшит ближний свет. Некоторые дорогие иномарки уже изначально идут с таким тюнингом.

Здесь не должно быть разноцветной RGB радуги.

кузов

Лента монтируется на днище или порогах. В итоге получается эффект парения авто в воздухе над дорогой.

Только не приклеивайте светодиоды в месте установки домкрата. Иначе это будет одноразовая подсветка, до первого подъема машины при ремонтных работах.

Все эти подсветки можно сделать своими руками и подключить двумя способами:

напрямую от прикуривателя или проводов 12В

через отдельный источник питания

Самое главное, правильно подобрать источник питания и саму светодиодную ленту.

Подробнее

Преимущества и недостатки RGB ленты

Если вы уже убедились, что для вашего интерьера не хватает многоцветного освещения, то самое время поговорить о плюсах и минусах подключения RGB светодиодной ленты.

Из преимуществ можно выделить:

• Простота монтажа.
• Срок службы в сравнении с привычными лампами накаливания намного дольше. Он может достигать около 30–50 тыс. часов бесперебойной работы.
• Удобство использования, компактность.
• Возможность осуществления любых, даже самых необычных дизайнерских решений за счет гибкости и применения световых эффектов: мерцание, смена цветов и оттенков, регулировка яркости и т. д.
• Безопасность, которая достигается за счет низкого потребляемого напряжения.

К недостаткам подключения РГБ ленты относятся:

• Невысокая влагостойкость, но ее можно существенно повысить, если приобрести светодиодную ленту с силиконовой оболочкой.
• Отсутствие защиты от механических повреждений.
• Сниженное качество цветопередачи по сравнению с белым светодиодом, так как применяемые светодиоды имеют относительно невысокий индекс цветопередачи.

Характеристики впечатляют, недостатки можно регулировать, адаптируя под свои условия и требования

Например, если вам важно, чтобы светодиоды были хорошо защищены от воздействия внешних факторов, то применяйте для монтажа алюминиевый профиль. Если комната, в которой предполагается установка светодиодной ленты имеет повышенную влажность, то подбирайте ее, учитывая влагостойкость осветительного прибора

В общем, перед покупкой продумайте все детали.

Подсоединение LED-ленты к электросети 220 В: способы и приборы

Как подключить диодную ленту к 220 В? Есть способы подсоединения, позволяющие сделать это напрямую.

Иными словами, не понадобится подключение светодиодной ленты к блоку питания.

Далее перечислены методы и другие дополнительные приборы, которые применяют для этих целей:

1. Для работы используются диодный мост и конденсаторы. Затем отрезки SMD-ленты последовательно подсоединяются друг к другу. Данный способ более сложный в монтаже и менее практичен. Затраты на выпрямитель и конденсаторы сопоставимы с затратами на приобретение блока питания. Диодный мост – компактный прибор, для которого предусмотрены разные показатели мощности. Например, значение 700 Вт подходит для LED-ленты 220В без блока питания, длина которой составляет до 100 м, либо более мощной 40-метровой.
2. Чаще всего электрики применяют способ подсоединения за счет трансформаторов, которые понижают показатели до 12 либо 24 В постоянного тока.

Есть мастера, которые изготавливают выпрямители сами, так как они представляют собой стандартный диодный мост без дополнительных элементов.

Что нужно учесть при подборе блока питания?

Чтобы подключить светодиодную ленту, нужен блок питания или драйвер. Это разные устройства.

Драйвер выдает стабилизированный ток. Например, 300 мА. И если подключить слишком короткую ленту, напряжение станет больше номинального, и диоды сгорят. А если слишком длинную, то они будут светить тускло. Поэтому через драйвер подключается только та светотехника, на которую рассчитан этот адаптер. Справка: срайверы применяются в готовых изделиях, таких как лампочки и гирлянды.

Блок питания. Он отрегулирован по напряжению. Это значит, что на выходе мы получим ровно 12 В независимо от потребляемой мощности. Блоки питания универсальны и подобрать их легче, чем драйверы. Нужно учесть несколько моментов.

Общая мощность ленты

Единица измерения – Вт/м. Она зависит от 2-х величин.

• Тип светодиодов. Самые тусклые ленты служат для декоративных целей и оснащаются диодами типа 3528. Ими можно подсветить контуры объектов. А для яркого освещения нужны диоды типов 5050 (самые распространенные) и 2535.
• Количество светодиодов на одном метре ленты – 30, 60 или 120.

Вентиляция трансформатора

При работе блок питания нагревается, и его нужно охлаждать. Это делается несколькими способами.

• Модели с активным охлаждением оснащены кулером, который гонит поток воздуха внутрь корпуса. Их достоинства – большая мощность и меньшие размеры, а минусы – кулер шумит и со временем изнашивается. Такая система нужна, когда подключается лента на 800 Вт и более.
• Адаптеры с пассивным охлаждением чаще применяются в бытовых условиях. Они бесшумные, но занимают чуть больше места. Да и располагать надо так, чтобы был приток свежего воздуха. Зато они надежнее, поскольку нет подвижных частей. И лучше защищены от непогоды.

Адаптеры питания различаются по степени защиты.

• Открытые. Самые простые и дешевые модели, но и самые «нежные». Их применяют только в комнатных условиях, где нет пыли и невысока влажность.
• Полугерметичные. Защищены от легких капризов природы. Крупная пыль и водяные брызги для них нестрашны, а вот постоянная влажность быстро «убьет» адаптер. На улице их нужно прятать под навес, а лучше в монтажную коробку. Степень защиты – IP54.
• Герметичные. Через защищенный корпус не проникнут пыль и влага. Они подойдут и для уличного освещения, и для работы во влажной среде, такой как ванные комнаты и бассейны. Степень защиты – IP65 или IP68 (*6 – полная защита от пыли, *5 – защита от водяных струй, *8 – устройство выдержит погружение в воду).

Чтобы лучше разбираться в степенях защиты, воспользуйтесь таблицей. Кстати, она подходит для всей электроники.

Внутреннее устройство всех этих адаптеров одинаковое. Выходное напряжение для питания ленты – 24 Вольта, 12 В или 5 В. Диодная полоса работает на постоянном токе, и поэтому подключать в сеть непрямую ее нельзя. Хотя некоторые по ошибке так делают. Последствия – лента перегорает, и может вспыхнуть пожар.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Алюминиевый профиль

Если же у вас протяженная и мощная подсветка, выполненная на основе самых популярных светодиодов SMD 5050, или более мощных экземпляров SMD 2835 и SMD 5630,5730, то здесь никак не обойтись без алюминиевого профиля.

Он может быть трех видов:

накладной

врезной

угловой

Со всеми секретами по правильному выбору, монтажу и характеристикам данного профиля, подробно говорится в статье ниже.

Сама лента в профиль также наклеивается на скотч. Здесь благодаря идеально ровной поверхности, держаться она будет гораздо надежнее, чем на стене или деревянном основании.

Однако будьте особо внимательны в одном немаловажном моменте. Когда вы снимаете с обратной стороны защитный слой, то в определенных местах, у вас могут оголиться токопроводящие дорожки.

Когда вы снимаете с обратной стороны защитный слой, то в определенных местах, у вас могут оголиться токопроводящие дорожки.

1 of 2

И если вы их непосредственно нанесете на алюминиевую поверхность, то тем самым закоротите между собой. При первом же пробном включении произойдет КЗ со всеми вытекающими последствиями.

Чтобы избежать этого, в данных местах (и только в них), на поверхность можно нанести слой изоляционного термоклея, либо сделать изоляционную подложку из простой изоленты.

Также на термоклей очень удобно сажать места стыков и соединений, там где используются специальные пластиковые коннекторы.

А еще профиль можно снабдить таким устройством как рассеиватель. Яркая лента не будет бить по глазам, а равномерно освещать пространство.

Там, где эстетика не важна, а подсветка является либо скрытой, либо вообще временной, используйте пластиковые хомуты или нейлоновые стяжки.

Правда непосредственно на стену закрепить их не получится, придется опять же искать подходящий профиль.

Похожие записи:

Генератор ван де граафа своими руками. описание и принцип работы Освежитель воздуха автоматический air wick: инструкция, сравнение с конкурентами и отзывы Зачем нужен эпра (электронный балласт) для люминесцентных ламп Реверсивный рубильник (переключатель) Повтори изобретение легендарного николы теслы! 4 катушки теслы из подручных материалов Приливные электростанции
