Как работает усилитель на транзисторе

Как питаемся схема

От качества питания зависит и качество усиления. С какими бы выдающимися характеристиками не был транзистор, если питание плохо отфильтровано или недостаточное, то усиление будет советующего качества.

На клеммы Х3 и Х4 подключается питание 6 В.

Эта схема может питаться и от аккумулятора. Однако, несмотря на то, что аккумулятор – это источник с минимальным шумом, у аккумулятора тоже есть свое сопротивление.

И чтобы оно не мешало и не влияло на работу усилителя, нужен сглаживающий и накопительный конденсатор.

Электролитический конденсатор С3 накапливает энергию источника питания, что позволяет улучшить качество усиления. Чем выше емкость – тем лучше. Естественно, у такого правила есть ограничения. Если поставить слишком большую емкость, то будет большая нагрузка на источник питания.

К тому же, электролитические конденсаторы должны разряжаться после выключения. Тем более, есть предел для увеличения емкости для схемы. Если в эту схему подключить конденсатор емкостью 1 фарад (1 000 000 мкФ), то уровень шума на выходе усилителя будет такой же, как и при 1000 мкФ. Это связано с тем, что у транзистора так же есть и свои «шумы», отсутствие экранировки на входе, динамические искажения и другие параметры.

Во время проектирования схемы все эти параметры рассчитываются. Здесь в схеме у конденсатора С3 емкость 47 микрофарад – этого достаточно для нашего транзистора, поскольку у него не большая мощность, которую он может выдать. Можно поставить и большую емкость, например, 1000 микрофарад. Главное не нежно ставить конденсатор с меньшим пределом по напряжению. Если поставить конденсатор менее 6 В (питание схемы), то конденсатор начнет нагреваться и даже может взорваться.

Схема однотактного УНЧ на транзисторе

Самый простой усилитель, построенный по схеме с общим эмиттером, работает в классе «А». В схеме используется полупроводниковый элемент со структурой n-p-n. В коллекторной цепи установлено сопротивление R3, ограничивающее протекающий ток. Коллекторная цепь соединяется с положительным проводом питания, а эмиттерная – с отрицательным. В случае использования полупроводниковых транзисторов со структурой p-n-p схема будет точно такой же, вот только потребуется поменять полярность.

С помощью разделительного конденсатора С1 удается отделить переменный входной сигнал от источника постоянного тока. При этом конденсатор не является преградой для протекания переменного тока по пути база-эмиттер. Внутреннее сопротивление перехода эмиттер-база вместе с резисторами R1 и R2 представляют собой простейший делитель напряжения питания. Обычно резистор R2 имеет сопротивление 1-1,5 кОм – наиболее типичные значения для таких схем. При этом напряжение питания делится ровно пополам. И если запитать схему напряжением 20 Вольт, то можно увидеть, что значение коэффициента усиления по току h21 составит 150. Нужно отметить, что усилители КВ на транзисторах выполняются по аналогичным схемам, только работают немного иначе.

биполярные транзисторы.

На резисторе R1 теперь можно вычислить значение падения – это разница между напряжениями базы и питания. При этом напряжение базы можно узнать по формуле – сумма характеристик эмиттера и перехода «Э-Б». При питании от источника 20 Вольт: 20 – 9,7 = 10,3. Отсюда можно вычислить и значение сопротивления R1=10,3В/60 мкА=172 кОм. В схеме присутствует емкость С2, необходимая для реализации цепи, по которой сможет проходить переменная составляющая эмиттерного тока.

Если не устанавливать конденсатор С2, переменная составляющая будет очень сильно ограничиваться. Из-за этого такой усилитель звука на транзисторах будет обладать очень низким коэффициентом усиления по току h21

Нужно обратить внимание на то, что в вышеизложенных расчетах принимались равными токи базы и коллектора. Причем за ток базы брался тот, который втекает в цепь от эмиттера

Возникает он только при условии подачи на вывод базы транзистора напряжения смещения.

Схема усилителя звука на транзисторах своими руками

Диапазон звуковых частот, которые воспринимаются человеческим ухом, находится в пределах 20 Гц-20 кГц, но устройство, выполненное на одном полупроводниковом приборе, из-за простоты схемы и минимального количества деталей обеспечивает более узкую полосу частот. В простых устройствах, для прослушивания музыки достаточно частотного диапазона 100 Гц-6 000 Гц. Этого хватит для воспроизведения музыки на миниатюрный динамик или наушник. Качество будет средним, но для мобильного устройства вполне приемлемым.

Схема простого усилителя звука на транзисторах может быть собрана на кремниевых или германиевых изделиях прямой или обратной проводимости (p-n-p, n-p-n). Кремниевые полупроводники менее критичны к напряжению питания и имеют меньшую зависимость характеристик от температуры перехода.

Предварительный усилитель с темброблоком NE5532

Для того, чтобы сделать предварительный усилитель с темброблоком NE5532 своими руками, понадобится:

* Кит-набор * Паяльник, припой, флюс * Бокорезы * Колонки * Приспособление для пайки «третья рука» * Мультиметр или тестер * Усилитель звука и двухполярное питание для проверки

Шаг первый.

Сначала разберемся с компонентами, которые идут в наборе. В комплекте кит-набора идет двухсторонняя плата с металлизированными контактами, качество на высоком уровне.

На самой плате подписаны не все номиналы, поэтому в комплект также положили инструкцию. Для регулировки уровня звука, а также низких, средних и высоких частот предусмотрены четыре двухканальных переменных резистора, номинал каждого 50 кОм.

Главной микросхемой в данном наборе является маломощный усилитель NE5532, так как данный вариант имеет стерео, то в комплекте их две, под них также есть специальные гнезда для установки на плату.

Запитывать готовый кит-набор нужно от двухполярного питания, от переполюсовки предусмотрен диодный мост.

Шаг второй. Переходим к самой сборке. Для начала устанавливаем плату в приспособлении для пайки «третья рука» и вставляем резисторы согласно номиналам.

Определить сопротивление можно несколькими способами, при помощи мультиметра, тестера, а также цветовой маркировки и таблицы. Первым способ самый удобный и быстрый, но остальные также вполне рабочие, но требуют несколько больше времени, поэтому наличие мультиметра не является обязательным пунктом.

Номиналы резисторов на плате не указаны, поэтому используем инструкцию.

Для того, чтобы резисторы не выпали при пайке, загибаем ножки с обратной стороны платы. Далее припаиваем выводы к плате при помощи паяльника и припоя, для лучшей пайки наносим флюс.

Шаг третий. После установки резисторов переходим к керамическим неполярным конденсаторам.

Вставляем их на плату согласно цифровой маркировке на корпусе, на плате подписан номер конденсатора, поэтому ориентируемся по инструкции.

На плате предусмотрена защита от переполюсовки в роли диодного моста, ставим его, соблюдая полярность, она обозначен на корпусе и на самой плате.

Далее ставим гнезда для установки микросхем, на них есть специальный ключ в виде выемки, которые совмещаем с ключом на плате.

После этого припаиваем выводы с обратной стороны платы.

Шаг четвертый. Теперь согласно номиналам, указанным в инструкции, вставляем на свои места полярные электролитические конденсаторы, на их корпусе полоской обозначен минусовой вывод, на плате минус обозначен белой линией, в случае с маленькими конденсаторами минус на плате указан закрашенным полукругом.

Далее вставляем стабилизаторы, на плате нанесена маркировка в виде корпуса, ориентируемся по ней и по названию, так как они отличаются друг от друга.

В специальные гнезда ставим микросхемы, ключ на корпусе в виде точки располагаем с той же стороны, что и выемка на плате.

Шаг пятый. До завершения сборки осталось совсем немного. Для подключения питания вставляем разъемы.

Далее ставим гнезда под тюльпаны, а также переменные резисторы.

После этого хорошенько все припаиваем и удаляем лишнюю часть выводов при помощи бокорезов.При удалении выводов бокорезами будьте аккуратны, вместе с ножкой можно нечаянно оторвать дорожку платы.

На этом предварительный усилитель с темброблоком полностью готов, а значит его можно проверить в работе.

Подключаем двухполярное питания к клеммам, согласно полярности. Затем подключаем телефон к входу предусилителя, а уже к его выходу подсоединяем усилитель звука. В итоге получился неплохой предварительный усилитель с темброблоком, который имеет возможность регулировки низких, средних, высоких частот, а также уровня громкости. Такой набор будет полезен тем, кто хочет собрать свою самодельную акустику или же усилитель с полноценной регулировкой звука.

На этом у меня все, всем спасибо за внимание и творческих успехов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст

Подробнее здесь

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Схема усилителя звуковой частоты

Более качественный УНЧ можно собрать на двух приборах.

Схема усилителя на двух транзисторах включает в себя больше комплектующих элементов, но может работать с низким уровнем входного сигнала, так как первый элемент выполняет функцию предварительного каскада.

Переменный сигнал звуковой частоты подаётся на потенциометр R1, который играет роль регулятора громкости. Далее через разделительный конденсатор сигнал подаётся на базу элемента первой ступени, где усиливается до величины, обеспечивающей нормальную работу второй ступени. В цепь коллектора второго полупроводника включен источник звука, которым может быть малогабаритный наушник. Смещение на базах задают резисторы R2 и R4. Кроме КТ 315 в схеме усилителя звука на двух транзисторах можно использовать любые маломощные кремниевые полупроводники, но в зависимости от типа применяемых изделий может потребоваться подбор резисторов смещения.

Если использовать двухтактный выход можно добиться хорошего уровня громкости и неплохой частотной характеристики. Данная схема выполнена на трёх распространённых кремниевых приборах КТ 315, но в устройстве можно использовать и другие полупроводники. Большим плюсом схемы является то, что она может работать на низкоомную нагрузку. В качестве источника звука можно использовать миниатюрные динамики с сопротивлением от 4 до 8 ом.

Устройство можно использовать совместно с плеером, тюнером или другим бытовым прибором. Напряжение питания 9 В можно получить от батарейки типа «Крона». Если в выходном каскаде использовать КТ 815, то на нагрузке 4 ома можно получить мощность до 1 ватта. При этом напряжение питания нужно будет увеличить до 12 вольт, а выходные элементы смонтировать на небольших алюминиевых теплоотводах.

Вход усилителя

Вход усилителя – это клеммы Х1 и Х2.

Х2 это минус входа, а Х1 – плюс. Так как схема на один канал, то УНЧ называется моно.

Фильтрация входного сигнала

Электролитический конденсатор С1 позволяет отделить постоянную составляющую входящего сигнала от переменной.
По-простому, он пропускает только переменный сигналю. Если сигнала нет, или вход усилителя замкнут, то без этого конденсатора транзистор может перейти в режим насыщения (максимальное усиление), и на выходе появится неприятный хрип.

Не путайте этот эффект со свистом. Свист – это влияние положительной обратной связи, а в данном случае будет режим насыщения из-за короткого замыкания на входе. И на выходе усилителя будет слышен именно хрип, а не свит или звук.

Емкость конденсатора подобрана под частоту звукового сигнала. Звук начинается от 20 Гц и до 16 кГц.

Разновидности усилителей мощности для согласующих трансформаторов

Здесь фигурируют такие устройства:

• Входные. Их задача – согласовывать выходное сопротивление входного сигнального источника с идущим после этого каскадом.
• Межкаскадные. Согласовывают это же сопротивление, но предыдущего каскада. При этом идёт входное сопротивление нового каскада.
• Выходные. Нормализуют обозначенное сопротивление, но оконечного каскада с сопротивлением его воздействия.

Входные данные обозначаются буквами:

• Т – первый компонент.
• ВТ – входной сигнал для транзисторных аппаратов.
• Нумерация разработки.

Пример: ТВТ-1 – это входной трансформатор для транзисторных агрегатов с числовым обозначением разработки 1.

Выходные СТ обозначаются так:

• компонент – Т,
• ОТ (оконечный вариант для транзисторных приборов)
• порядковая цифра разработки.

Пример: ТОТ-4 – выходной СТ для устройств с транзисторами, разработка №4.

Межкаскадные виды имеют такие обозначения:

•  Т,
• М,
• число – показатель мощности,
• нумерация разработки.

Пример – ТМ15 – 45. Это миниатюрный СТ с каскадами, мощностью 15 А. Разработка №45.

Также существуют выходные модели ТОЛ. Здесь:

• Т – трансформатор,
• О – оконечный,
• Л – ламповый тип.

Они полностью удерживают заданные параметры в спектре от 300 до 10 000 Гц. Их рабочие мощности находятся в диапазоне 0,1…6 В*А. Допустимая неравномерность характеристик на предельных частотах составляет максимум 2 дБ. Наивысший показатель искажений – 5%.

Как сделать простейший усилитель звука

Многие интересуются способом изготовления портативных колонок или динамиков для смартфонов и планшетов. Однако перед тем, как приступить к изготовлению самих динамиков, нужно позаботиться об усилителе. В этом материале мы сделаем обзор видеоролика, который посвящен сборке простейшего усилителя.

А начнем с просмотра авторского видеоматериала

Итак, что же нам понадобится, чтобы собрать усилитель: — коннектор для кроны; — крона на 9 вольт; — динамик 0.5-1 Вт и сопротивлением 8 Ом; — мини джек на 3.5 мм; — резистор на 10 Ом; — выключатель; — микросхема ЛМ386; — конденсатор на 10 вольт.

Чтобы процесс сборки не показался очень сложным, представляем вашему вниманию схему будущего усилителя.

Посмотрев на микросхему с более близкого расстояния, можно увидеть, что она имеет по четырем лапкам с обеих сторон. В сумме получается 8 лапок. Для того, чтобы не перепутать и не перевернуть микросхему вверх ногами и тем самым ошибиться с пайкой, на микросхеме предусмотрена небольшая метка похожая на полукруг. Эта метка должна располагаться сверху.

Начнем с пайки первого провода, который будет идти к выключателю и плюсовому контакту кроны. Этот проводок необходимо припаять к шестой лапке микросхеме, то есть второй снизу на правой стороне.

Следующий конец проводка необходимо припаять к выключателю. Тут стоит отметить, что по словам автора идеи, сама схема не представляет никакой трудности и со сборкой может справиться даже тот, кто не имеет особых навыков в электронике.

После успешной пайки первого провода нужно перейти ко второму контакту выключателя, который на данный момент свободен. Тут нужно припаять плюсовой провод, идущий от коннектора кроны. После такой несложной пайки, можно сказать, что первый этап изготовления усилителя успешным образом пройден.

Перейдем к следующей лапке, которая на схеме отмечена цифрой 5 и находиться непосредственно под шестой лапкой, то есть той, к которой мы припаяли провод на предыдущем этапе работы. К этой лапке нужно припаять плюсовой контакт конденсатора.

От конденсатора у нас остается минусовой контакт, который необходимо припаять к плюсовому контакту динамика. При желании можно отказаться от прямой пайки конденсатора к динамику, чтобы уберечь его от возможных повреждений, как это делает автор. В таком случае нужно укоротить контакт конденсатора и удлинить его проводком.

После этого можно припаять проводок от минуса конденсатора к плюсу динамика.

Минусовой контакт динамика необходимо припаять к четвертой и второй лапкам на микросхеме. Соответственно это нижняя и вторая сверху лапки на левой стороне. Для этого берем проводок и припаиваем к минусу динамика.

После этого соединяем этот провод с четвертой лапке микросхемы.

Чтобы соединить этот же провод со второй лапкой, необходимо сделать перемычку. Берем короткий проводок. Один конец припаиваем к четвертой лапке, на которой уже есть один провод, а второй конец – ко второй лапке.

К третей лапке с левой стороны, то есть той, которая находиться между предыдущими двумя, мы должны припаять резистор.

Ко второй ножке резистора припаиваем проводок, который будет идти к плюсовому контакте на мини джеке.

Разбираем мини джек. На мини джеке, который использует автор, есть два контакта – на левый и правый каналы. Их нужно соединить между собой и припаиваем провод, идущий от резистора к контактам.

Минус или массу от джека нужно припаять к минусовому контакту на динамике.

В заключении остается припаять минус от коннектора кроны к минусу на динамике.

После таких несложных манипуляций можно получить очень эффектный усилитель, который мы будем использовать для изготовления портативной колонки для планшета или смартфона.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Схема УНЧ на одном транзисторе

Изучив все вышеописанные особенности, можно собрать усилитель своими руками на простой элементной базе. Транзистор можно использовать отечественный КТ315 или любой его зарубежный аналог – например ВС107. В качестве нагрузки нужно использовать наушники, сопротивление которых 2000-3000 Ом. На базу транзистора необходимо подать напряжение смещения через резистор сопротивлением 1 Мом и конденсатор развязки 10 мкФ. Питание схемы можно осуществить от источника напряжением 4,5-9 Вольт, ток — 0,3-0,5 А.

Коснитесь входа усилителя пальцем – должен появиться характерный шум. Если его нет, то, скорее всего, конструкция собрана неправильно. Перепроверьте все соединения и номиналы элементов. Чтобы нагляднее была демонстрация, подключите к входу УНЧ источник звука – выход от плеера или телефона. Прослушайте музыку и оцените качество звучания.

Классы работы звуковых усилителей

Все усилительные устройства разделяются на несколько классов, в зависимости от того, какая степень протекания в течение периода работы тока через каскад:

1. Класс «А» – ток протекает безостановочно в течение всего периода работы усилительного каскада.
2. В классе работы «В» протекает ток в течение половины периода.
3. Класс «АВ» говорит о том, что ток протекает через усилительный каскад в течение времени, равного 50-100 % от периода.
4. В режиме «С» электрический ток протекает менее чем половину периода времени работы.
5. Режим «D» УНЧ применяется в радиолюбительской практике совсем недавно – чуть больше 50 лет. В большинстве случаев эти устройства реализуются на основе цифровых элементов и имеют очень высокий КПД – свыше 90 %.

Трекаскадный УНЧ с непосредственной связью

На рис. 7 показана схема другого внешне простого УНЧ с непосредственными связями между каскадами. Такого рода связь улучшает частотные характеристики усилителя в области нижних частот, схема в целом упрощается.

Рис. 7. Принципиальная схема трехкаскадного УНЧ с непосредственной связью между каскадами.

В то же время настройка усилителя осложняется тем, что каждое сопротивление усилителя приходится подбирать в индивидуальном порядке. Ориентировочно соотношение резисторов R2 и R3, R3 и R4, R4 и R BF должно быть в пределах (30…50) к 1. Резистор R1 должен быть 0,1…2 кОм. Расчет усилителя, приведенного на рис. 7, можно найти в литературе, например, [Р 9/70-60].

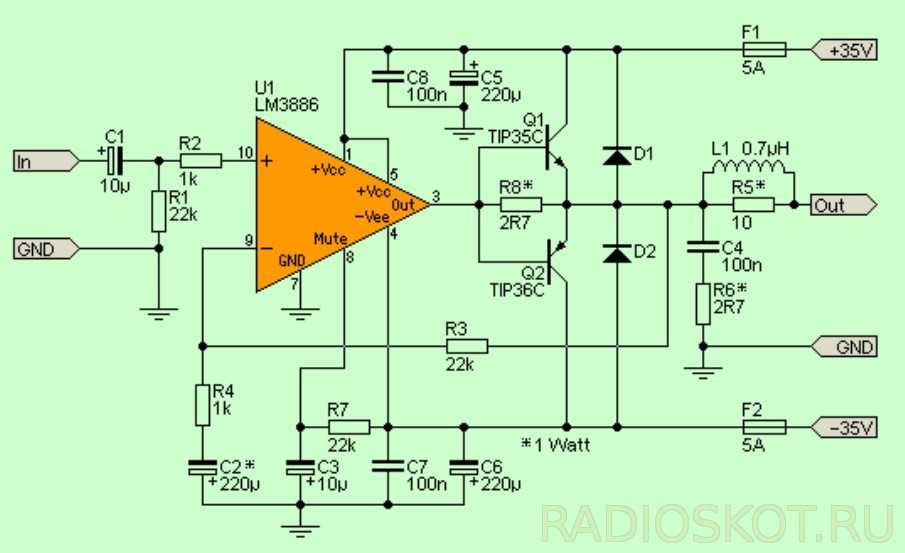

LM3886 и TIP35 — TIP36 транзисторы

Схема, которую решено было испытать, работала нормально долгое время, без перегревов и срабатывания защит. И даже 4 транзистора могут быть добавлены под 200 ваттный громкоговоритель 4 Ом, в принципе и 400 Вт может быть снято. Не забудьте только использовать изоляцию в радиаторе, в сборке транзисторов и интегральных микросхем.

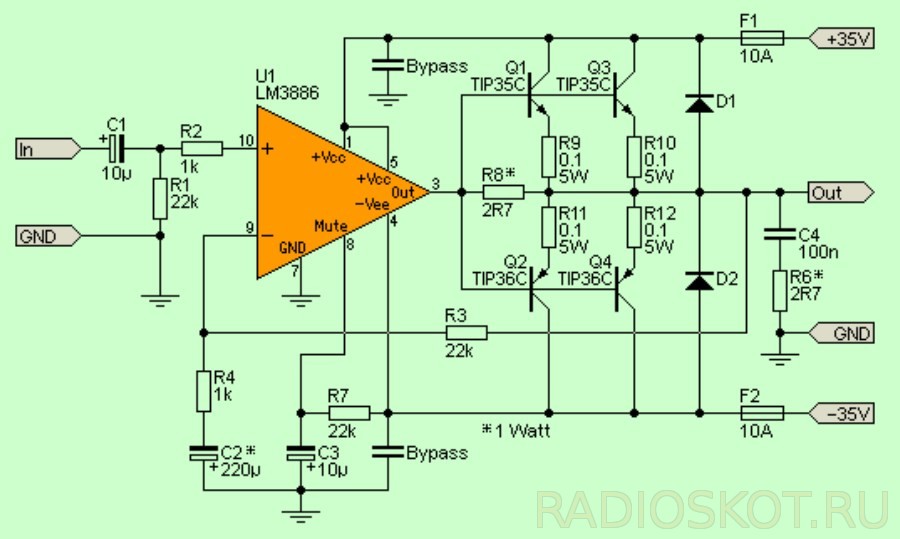

При добавлении ещё одной пары выходных транзисторов, как показано на схеме ниже, большая часть выходного тока контролируется уже ними. Сама LM3886 обеспечивает приблизительно 1 А пиковых токов, в зависимости от напряжения питания и сопротивления нагрузки. При источниках питания ± 35 В и нагрузке 4 Ом возможно снятие более 100 Вт путем распределения их по транзисторам в среднем на 25 Вт (пик 70 Вт). LM3886 потребляет всего около 18 Вт (в среднем) или менее 40 Вт. Можете если что даже добавить другую пару транзисторов (мощность R8 должна быть соответственно увеличена), тогда схема потянет и нагрузку 2 Ом.

Схемы содержат пару диодов от выхода до клемм питания. Они являются необязательными, поскольку внешние транзисторы не позволяют встроенному защитному устройству войти в режим защиты, а необходимы диоды для распределения обратной ЭДС от нагрузки. Поскольку защита отключена, диоды в значительной степени являются необязательным дополнением. В тестовой схеме всё работало даже когда на выходе было 110 Вт с нагрузкой 4 Ом!

Большинство схем в выходном сигнале также имеют последовательную индуктивность 0,7 мкГн. Это рекомендуется для одной лишь LM3886, но необязательно при добавлении транзисторов к усилителю мощности. Её целью является поддержание постоянной мощности при емкостных нагрузках, но здесь микросхема изолирована от нагрузки благодаря резистору 2,7 Ом, который используется для открытия внешних транзисторов. Тестовая схема не была с дросселем и никаких проблем не наблюдалось. При использовании дросселя его изготавливают путем намотки 10 витков провода 0,5 мм на корпус резистора 10 Ом 1 Вт.

Блок питания УНЧ

В качестве блока питания были использованы два трансформатора с блоками выпрямителей и фильтров по обычной, стандартной схеме. Для питания НЧ полосных каналов (левый и правый каналы) — трансформатор мощностью 250 ватт, выпрямитель на диодных сборках типа MBR2560 или аналогичных и конденсаторы 40000 мкф х 50 вольт в каждом плече питания. Для СЧ и ВЧ каналов — трансформатор мощностью 350 ватт (взят из сгоревшего ресивера «Ямаха»), выпрямитель — диодная сборка TS6P06G и фильтр — два конденсатора по 25000 мкф х 63 вольт на каждое плечо питания. Все электролитические конденсаторы фильтров зашунтированы плёночными конденсаторами ёмкостью 1 мкф х 63 вольта.

Усилитель мощности на биполярных транзисторах

Усилители с биполярными транзисторами формируют с использованием трёх схем подключения:

• ОБ – общая база (характерно: усиление напряжения, неизменность силы тока, малое сопротивление на входе и большое на выходе);
• ОЭ – общий эмиттер (характерно: усиление напряженя, тока и мощности, средние в сравнении с ОБ и ОК показания по входному и выходному сопротивлению);
• ОК – общий коллектор(характерно: увеличение силы тока, неизменность напряжения, большое сопротивление на входе и малое на выходе).

ОЭ – наиболее распространённый вариант подключения.

Характеристики транзисторов сильно изменяются при нахождении в различных температурных условиях. Это же касается и простых усилителей c ОЭ. Поэтому обычно работа схемы корректируется при помощи эмиттерной и коллекторной стабилизации.

Однако коллекторная стабилизация чревата снижением коэффициента усиления сигнала, а значит и КПД устройства. Спасти от этого может разделительный конденсатор, ликвидирующий отрицательную обратную связь по переменному току.

Но всё же гораздо чаще применяется эмиттерная стабилизация.

В одной из статей журнала «Радио» В. Гречишкин предложил чертёж печатной платы усилителя на биполярных транзисторах. По его словам эта схема  обеспечивает уровень номинальной мощности до 70 Ватт при сопротивлении в 4 Ом. Если увеличить мощность до 8 Ом, то мощность снится до 40 Ватт. Изменения амплитудно-частотной характеристики в диапазоне от 20 до 20 000 Герц составляют ±0,5 дБ. При замкнутом фоне напряжение по фону и шуму не превышает 1мВ.

Это неполная характеристика, но и она является достаточно привлекательной для знающего радиолюбителя. Поэтому есть смысл изучить данную статью с прилагаемой к ней схемой.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Наличие искажений в различных классах НЧ-усилителей

Рабочая область транзисторного усилителя класса «А» характеризуется достаточно небольшими нелинейными искажениями. Если входящий сигнал выбрасывает импульсы с более высоким напряжением, это приводит к тому, что транзисторы насыщаются. В выходном сигнале возле каждой гармоники начинают появляться более высокие (до 10 или 11). Из-за этого появляется металлический звук, характерный только для транзисторных усилителей.

При нестабильном питании выходной сигнал будет по амплитуде моделироваться возле частоты сети. Звук станет в левой части частотной характеристики более жестким. Но чем лучше стабилизация питания усилителя, тем сложнее становится конструкция всего устройства. УНЧ, работающие в классе «А», имеют относительно небольшой КПД – менее 20 %. Причина заключается в том, что транзистор постоянно открыт и ток через него протекает постоянно.

↑ От редакции

• Чувствительность усилителя по входу низкая, около 2 Вольт. Если такого источника у вас нет, то предусилитель НЕОБХОДИМ. Любой, с выходом 1-2 Вольта. • Используйте чувствительные АС 5-10 Вт с легкими (бумага, волокна и пр.) диффузорами, как для ламповых усилителей небольшой мощности.

• Оригинальный транзистор 2SK1058 найти нынче практически невозможно. У китайцев сейчас есть предложения по 2SK1058, вот только гарантий, как обычно, нет. Можно получить битые, перемаркированные, отбракованные или вполне здоровые. Можно и нужно пробовать, но на свой риск

Обратие внимание на корпус 2SK1058 (см. выше в статье), он очень своеобразный, часть объявлений по фоткам сразу можно исключить

Пробуйте разные варианты

, сравнивая параметры в датащитах, ищите доступный транзистор с подобными параметрами. И даже пробуйте просто на слух. За неимением 2SK1058, по при большом желании, люди собирают на неподходящих IRF530, IRF540, IRF610 и пр.

Всем Доброй Удачи!

Игорь

Схема усилителя звука на транзисторах своими руками

Диапазон звуковых частот, которые воспринимаются человеческим ухом, находится в пределах 20 Гц-20 кГц, но устройство, выполненное на одном полупроводниковом приборе, из-за простоты схемы и минимального количества деталей обеспечивает более узкую полосу частот. В простых устройствах, для прослушивания музыки достаточно частотного диапазона 100 Гц-6 000 Гц. Этого хватит для воспроизведения музыки на миниатюрный динамик или наушник. Качество будет средним, но для мобильного устройства вполне приемлемым.

Схема простого усилителя звука на транзисторах может быть собрана на кремниевых или германиевых изделиях прямой или обратной проводимости (p-n-p, n-p-n). Кремниевые полупроводники менее критичны к напряжению питания и имеют меньшую зависимость характеристик от температуры перехода.

От чего зависит мощность схемы

У этой схемы есть ограничения. Можно поменять VT1 КТ315 на более мощный, у которого коэффициент усиления будет выше, но этот лимит усиления не бесконечный.

В первую очередь, все зависит от используемого транзистора. Если поменять его на более мощный, то и усиление будет выше. Но следует помнить, что чем мощнее транзистор, тем мощнее нужен входной сигнал. К тому же, придется сделать перерасчет всех компонентов. И подключать предусилитель, собирать схему блока питания, а это уже будет совсем другая схема.

У транзисторов есть ряд параметров, которые влияют на схему. Это коэффициент усиления по току (h21э), напряжению, мощности. А также важный параметр — это рассеиваемая мощность на коллекторе. С повышением мощности потребуется радиатор для отвода тепла.

Схема УНЧ на полевом и кремниевом транзисторах

Схема простого усилителя мощности НЧ с непосредственной связью между каскадами приведена на рис. 6 [Рл 3/00-14]. Входное сопротивление усилителя определяется номиналом потенциометра R1 и может изменяться от сотен Ом до десятков МОм. На выход усилителя можно подключать нагрузку сопротивлением от 2…4 до 64 Ом и выше.

При высокоомной нагрузке в качестве VT2 можно использовать транзистор КТ315. Усилитель работоспособен в диапазоне питающих напряжений от 3 до 15 В, хотя приемлемая работоспособность его сохраняется и при снижении напряжения питания вплоть до 0,6 В.

Емкость конденсатора С1 может быть выбрана в пределах от 1 до 100 мкФ. В последнем случае (С1 =100 мкФ) УНЧ может работать в полосе частот от 50 Гц до 200 кГц и выше.

Рис. 6. Схема простого усилителя низкой частоты на двух транзисторах.

Амплитуда входного сигнала УНЧ не должна превышать 0,5…0,7 В. Выходная мощность усилителя может изменяться от десятков мВт до единиц Вт в зависимости от сопротивления нагрузки и величины питающего напряжения.

Настройка усилителя заключается в подборе резисторов R2 и R3. С их помощью устанавливают напряжение на стоке транзистора VT1, равное 50…60% от напряжения источника питания. Транзистор VT2 должен быть установлен на теплоотводя-щей пластине (радиаторе).

Схема усилителя

В этой статье рассмотрим процесс сборки весьма необычного усилителя, работающего в классе «А» и содержащего всего 4 транзистора. Эта схема разработана ещё в 1969 году английским инженером Джоном Линсли Худом, несмотря на свою старость, она и по сей день остаётся актуальной.

В отличие от усилителей на микросхемах, транзисторные усилители требуют тщательной настройки и подбора транзисторов. Эта схема – не исключение, хоть она и выглядит предельно простой. Транзистор VT1 – входной, структуры PNP. Можно экспериментировать с различными маломощными PNP-транзисторами, в том числе и с германиевыми, например, МП42. Хорошо себя зарекомендовали в этой схеме в качестве VT1 такие транзисторы, как 2N3906, BC212, BC546, КТ361. Транзистор VT2 – структуры NPN, средней или малой мощности, сюда подойдут КТ801, КТ630, КТ602, 2N697, BD139, 2SC5707, 2SD2165

Особое внимание стоит уделить выходным транзисторам VT3 и VT4, а точнее, их коэффициенту усиления. Сюда хорошо подходят КТ805, 2SC5200, 2N3055, 2SC5198

Нужно отобрать два одинаковых транзистора с как можно более близким коэффициентом усиления, при этом он должен более 120. Если коэффициент усиления выходных транзисторов меньше 120, значит в драйверный каскад (VT2) нужно поставить транзистор с большим усилением (300 и более).

Особенности создания стерео систем

Конструкции такого типа сложны для создания своими руками. Их регулировка и отладка требуется дополнительного измерительного оборудования, которое имеется далеко не у всех радиолюбителей.

• Однако схожий по свойствам усилитель можно собрать по схеме класса «А», где входной и выходной сигналы повторяют друг друга, а мощность звука достигает 15 Ватт.
• Основой для такого устройства станут транзисторы КТ803, КТ 805 и КТ 819.

Стоит учитывать, что схема отличается большим энергопотреблением, и при отсутствии сигнала транзисторы нагреваются. Поэтому их устанавливают на транзисторы.

• В качестве альтернативы можно добавить в цепь кулер, используемый для охлаждения компьютеров.
• Чтобы получить стерео систему, нужно создать две схемы, соответствующие правому и левому каналу.
• Создание полного усилителя доступно только радиолюбителю с большим опытом работы и необходимым техническим оборудованием.
• Такой проект реализуется на транзисторах или интегральных микросхемах путем предварительного и оконечного каскадов.
• Помимо монтажа такая конструкция нуждается в настройке. Однако на выходе получится устройство, позволяющее более тонко регулировать тембр и громкость звука.

Подведем итоги: Собранные собственными руками усилители по мощности и другим параметрам не уступают моделям, приобретаемым в магазинах.

Для выполнения такой работы нужны определенные познания в электрике, а также готовность разбираться в схемах.

• При сборке нужно соотнести расположение лапок с нумерацией на бумаге.
• После этого можно поочередно присоединять к микросхеме нужные элементы.

↑ Class-A 2SK1058 MOSFET Amplifier

Несомненно, чтобы усилитель назывался усилителем, он должен содержать активные компоненты, обеспечивающие усиление. Меня всегда восхищали однотактные ламповые усилители. Как такое вообще возможно? Посмотрите, одна лампа, пара резисторов и выходной трансформатор. Поэтому я и решил создать усилитель на полевом транзисторе, придерживаясь такой же простоты дизайна. Один канальный полевой униполярный МОП-транзистор, пригодный для аудио, парочка резисторов и конденсаторов, и конечно же умощненный хорошо «профильтрованный» блок питанния. Схема такого усилителя представлена на рис. 1.

Рис. 1: Схема однотактного усилителя класса A на MOSFET-е

Применен полевик 2SK1058 от Hitachi. Это N-канальный MOSFET. Внутренняя схема и распиновка для 2SK1058 представлена на рис. 2.

Рис. 2: Hitachi 2SK1058 N-Channel MOSFET

Я использовал конденсаторы Sprague Semiconductor Group во входных цепях и большие электролиты на выходе с «бутербродом» из полиэстерного конденсатора на 10 мф. Все резисторы, если не указано иначе, на 0,5 Ватт. Четыре 10-ти Ваттных проволочных резистора работают в качестве нагрузки

Внимание, эти резисторы рассеивают около 30 Ватт и становятся чрезвычайно горячими даже при простое усилителя

Да, это класс А, а низкий КПД — расплата. Он съедает 60 Ватт, чтобы выдать ок. 5Вт! Мне пришлось использовать мощный и качественный радиатор с эффективным теплоотведением (0.784 °C/Ватт).

Фото 1: Печатная плата усилителя в сборе

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала. Открыть в полном размере

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Назначение выводов

Источник питания для УМЗЧ

Схема усилителя обеспечивает мощность, которая достигает реальных 100 Вт (эффективное синусоидальная), при входном напряжении в районе 600 мВ и сопротивлением нагрузки 4 Ома.

Усилитель Холтон на плате с деталями

Рекомендуемый трансформатор — тороид 200 Вт с напряжением 2х24 В. После выпрямления и сглаживания должно получиться двух полярное питание усилители мощности в районе +/-33 Вольт. Представленная здесь конструкция является модулем монофонического усилителя с очень хорошими параметрами, построенного на транзисторах MOSFET, который можно использовать как отдельный блок или в составе самодельного домашнего аудиокомплекса.

Подведем итоги

Добавление транзисторов-бустеров позволяет микросхемному усилителю звука обеспечивать большую мощность при нагрузках с более низким сопротивлением, чем это возможно в других случаях, но с оговорками. Главной из них является искажение. Оно не будет слышно если усилитель используется для низкочастотного динамика (в 3-полосной системе) или сабвуфера, но, вероятно, будет заметно, если вы попытаетесь использовать эту технологию с усилителем полного диапазона частот 20 Гц — 20 кГц. Также микросхема не может работать при более высоком напряжении, чем она рассчитана, поэтому мощность большинства типовых нагрузок АС (6-8 Ом) не будет значительно улучшена. Разве что при их параллельном включении.

Похожие записи:

Мультиметр цифровой как пользоваться Как делается подсветка рабочей зоны на кухне Транзистор s9013 (c9013) Индикатор вч поля своими руками Проверка металлосвязи Пуэ-7 п.2.3.35-2.3.53 выбор кабелей
