Пуэ-7 п.2.3.35-2.3.53 выбор кабелей

Содержание

Выбираем сечение кабеля

Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром.

Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм2, а алюминиевой — 2 мм2. При достаточно больших токах сечение провода выбирают по подключаемой мощности. Обычно исходят из расчета, что нагрузка величиной 1 кВт требует 1,57 мм2 сечения жилы. Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых — это 5А на 1 мм2, для медных — 8А на 1 мм2. Проще говоря, если у вас стоит проточный водонагреватель на 5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 25А, и для медного сечение должно быть не менее 3,2 мм2.


Pixabay

Силовой кабель АВВГ: алюминиевые жилы (1-4), сечение от2,5 до 50 мм2, поливинилхлоридная изоляция, поливинилхлоридная оболочка. Предназначен для прокладки как в сухих, так и во влажных помещениях.

Силовой кабель ВВГ: медные жилы (1-4), сечение от 1 до 50 мм2, поливинилхлоридная изоляция, поливинилхлоридная оболочка. Используется для прокладки в сухих и влажных помещениях.

Учтите, из ряда предпочтительных величин сечений (0,75; 1; 1,5; 2,5; 4; 6 мм2 и т.д.) для алюминиевых проводов сечение выбирают на ступень выше, чем для медных, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 мм2, то для алюминия следует брать 4 мм2, если же для меди нужно 4 мм2, то для алюминия — 6 мм2 и т.д.


Pixabay

Провода для внутренних силовых и осветительных сетей часто укладывают в защитные гофрированные пластиковые шланги.

Кабель ВБбШв: медный поливинил-хлорид по жиле, поливинилхлоридная оболочка, броня из оцинкованных стальных полос, герметичный внешний шланг. Может применяться везде, где существует опасность механических повреждений проводки в процессе эксплуатации.

А вообще, кабель для дома лучше выбирать большего поперечного сечения, чем требуется, — вдруг вы захотите подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

Итак, вы, наконец, определились с материалом и сечением. Следующим шагом будет выбор марки кабеля или провода.

Как правильно заземлить бронированный кабель. Заземление экрана кабеля: обязательно ли его проводить

Электрический кабель с защитным покровом из металлических лент или одного или нескольких повивов металлических проволок называется бронированным (ГОСТ 15845-80). Это достаточно эффективный способ защиты проводников от механического разрушения и от разрушения под воздействием температуры, влаги и ультрафиолетового излучения. Для того чтобы оборудование служило долго и безаварийно, прокладка бронированных кабелей должна осуществляться по всем правилам. Требования по проведению таких работ изложены в «Правилах технической эксплуатации электрических станций и сетей Российской Федерации», утвержденных Минэнерго РФ от 19.06.2003 и обязательных к исполнению на всей территории РФ.

Заземление бронированного кабеля — необходимое условие для безопасной эксплуатации и обслуживания кабельной линии. Действующие нормативные документы предписывают заземлять все токопроводящие части проводников.

Прокладка бронированных кабелей в земле

Прокладка кабеля в броне в различных типах грунта имеет свои особенности. В местах с нестабильными грунтами, в скальных породах и в районах вечной мерзлоты укладывают кабель с проволочной броней, а в местах со стабильным типом грунта — с ленточной броней. При прокладке необходимо убедиться, что защитная оболочка не имеет электрических разрывов по всей длине. Заземление брони осуществляется плоским неизолированным проводом. Требуемое сечение заземляющего провода приведено в таблице:

Как заземлить броню кабеля

Соединение бронированного кабеля и заземляющего провода должно иметь надежный электрический контакт, что обеспечивается пайкой или использованием специальной клипсы. Места пайки должны быть предварительно зачищены и залужены. Присоединение провода к ленточной броне производят к верхней бронеленте, для проволочной брони — по окружности ко всем проволокам.. Снятие брони с кабеля допускается только в местах разрыва трассы (при повреждении кабеля или при соединении кабелей). Соединение кабелей осуществляется при помощи специальной муфты, в комплект которой входят гидроизоляционные и соединительные элементы (провод заземления, наконечники со срывными болтами). При этом разделка бронированного кабеля производится специальным инструментом и в строго определенном порядке. При помощи заземляющего провода необходимо соединить броню на обоих концах соединяемых кабелей.

Разделка бронированного кабеля производится способом, исключающим повреждение защитного слоя. Верхние слои разделываются на большую длину, чем нижние. Наилучшим вариантом является использование специального шаблона, рекомендованного производителями.Для того чтобы заземление бронированного кабеля не было нарушено в процессе эксплуатации, в местах прокладки должны отсутствовать корни кустарников или деревьев. Монтаж бронированного кабеля в местах повышенным риском деформации (дороги, строительные площадки и т. п.) осуществляется с применением дополнительных мер безопасности, таких как использование песчаных подсыпок, кабельных каналов и др. В таких случаях рекомендуется использовать кабель с проволочной броней.

Как заземлить бронированный кабель внутри помещений

Прокладка бронированных кабелей внутри помещений не разрешается при наличии на них наружного горючего покрова. Монтаж кабелей можно осуществлять по любым строительным конструкциям таким образом, чтобы сама трасса и места соединения с заземляющим проводом были доступны для осмотра и обслуживания. В целях безопасности запрещена укладка бронированного кабеля по сырому бетонному покрытию и деревянным неоштукатуренным поверхностям. В этих случаях необходимо предусмотреть установку кронштейнов, обеспечивающих зазор не менее 50 мм между кабелем и поверхностью, или прокладку в металлической трубе или металлическом желобе.Ввод в дом бронированного кабеля можно осуществить двумя способами: через фундамент или через стену. Для того чтобы исключить возможность повреждения брони в месте ввода, в стену или фундамент закладывается металлическая или пластиковая труба, диаметр которой в 2 раза превышает диаметр кабеля. Броню рекомендуется заземлить как со стороны щитка, так и со стороны опоры. На участке от опоры до ввода не должно быть никаких соединений.

Как заземлить броню кабеля, проложенного в кабельном сооружении

Кабельные сооружения — сооружения, предназначенные для укладки кабелей и любого оборудования, обеспечивающего нормальную работу кабельных линий. К ним относятся короба, каналы, тоннели, эстакады, галереи и двойные полы. Прокладка бронированных кабелей внутри помещений кабельных сооружений должна соо

Преимущества применения проволочных изделий

По сравнению с рядом другой продукции, проволочные кабельные лотки обладают рядом положительных особенностей, а именно:

  • кабельная разновидность на порядок дешевле изделий лестничного и листового типа;
  • установка не требует серьезных финансовых затрат;
  • стоимость продукции дает возможность извлечь дополнительную финансовую выгоду;
  • по сравнению с закрытыми коробами, здесь кабели охлаждаются гораздо лучше;
  • заземление выполняется по сравнительно простой схеме;
  • внутри скапливается меньшее количество пыли;
  • для эксплуатации не надо приобретать дорогостоящие аксессуары;
  • с точки зрения показателей нагрузки кабельный лоток ничем не уступает листовому.

Для заземления проволочного лотка требуется меньше усилий, так как изначально продукция имеет хорошие показатели электромагнитной совместимости. Причиной тому является конструкция, которая создает эффект «сетки Фарадея». Продукция, выполненная из поливинилхлорида, не может обеспечить качественное подавление электромагнитных помех. Результатом тому является широкое применение металлических кабельных трасс производства компании ДКС сотовыми операторами.

С точки зрения нормативной документации, заземление лотков по пуэ требуется выполнять в обязательном порядке. Токопроводящая несущая кабель конструкция нуждается в комплексной защите, а сама процедура выполняется в соответствии с профильными требованиями.

Область применения

Бронированные кабели применяют для прокладки линии в туннелях, шахтах, траншеях. Их укладывают в землю без использования труб ПНД или защиты других типов. Но стоит отметить, что такая защита никогда лишней не бывает. Слой брони защищает от движений грунта и других вредных факторов.

Интересно:

Броня предназначена не только для защиты от повреждения лопатой или другим инструментом, но и для защиты от зубов грызунов.

Прокладка на поверхности возможна, при условии минимальных механических нагрузок и напряжений. Т.е. он должен быть зафиксирован и вероятность его растяжений и воздействия должна быть минимизирована. В быту такой кабель применяют для ввода электроэнергии в дом, или чтобы подключить гараж, летнюю кухню, флигель, сарай и другие постройки к электроэнергии. В таком случае прокладывают опять же — в грунте.

Расчёт сечения заземляющего проводника

Многие мастера-электрики сильно не вникают в суть вопроса и всегда приобретают кабель с жилами одинакового сечения. В итоге провод «земли» не отличается от фазного или рабочего «нуля». Но ПУЭ предусмотрены наименьшие размеры проводников заземления и занесены в виде формул в отдельную таблицу.

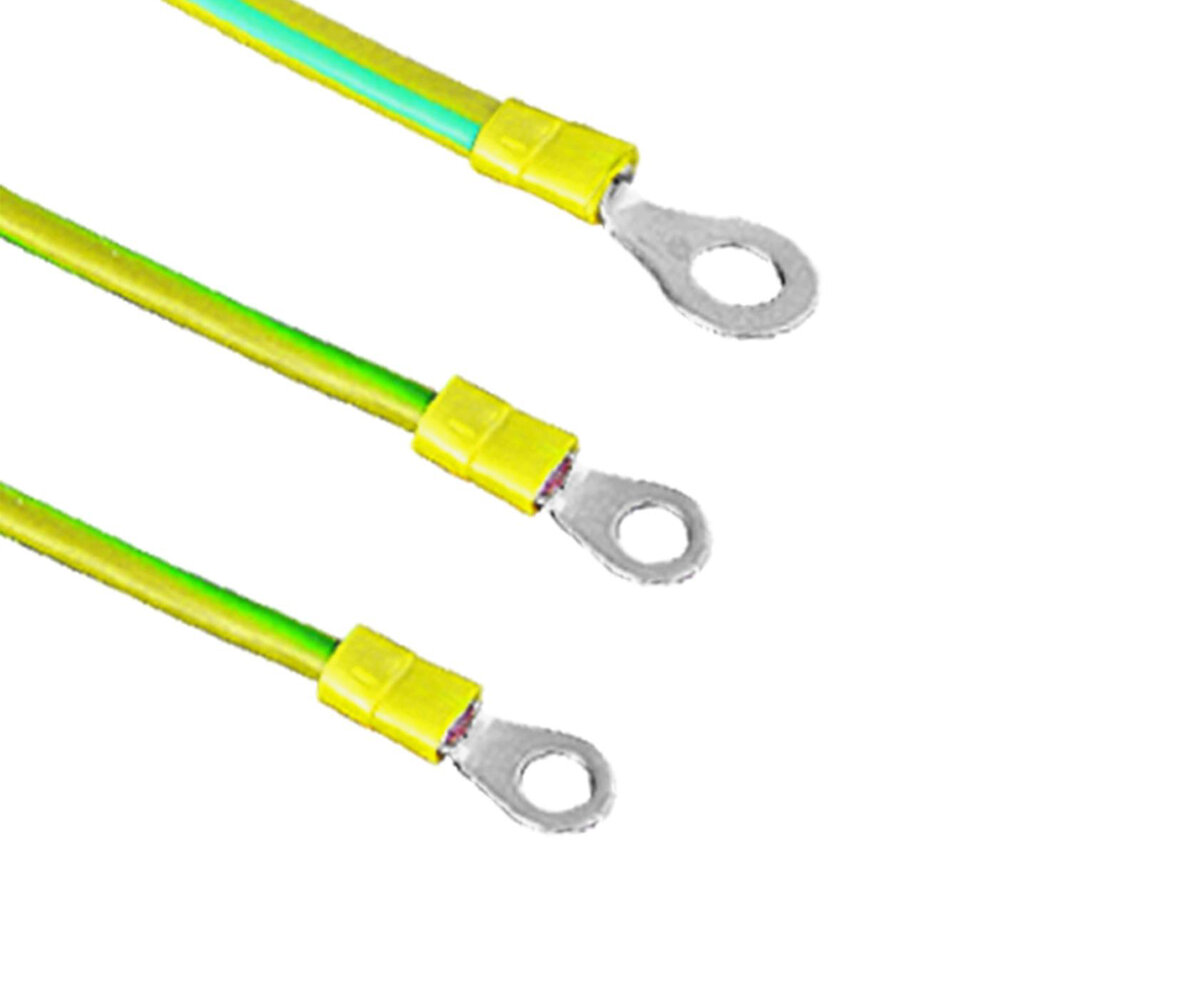

Рисунок 2: Провода заземления с уже готовой обжатой клеммой

Основные формулы определения наименьшего сечения PE-проводника:

  • При фазном сечении S ≤ 16 мм2, сечение PE-проводника: S.
  • При фазном сечении 16 < S ≤ 35, сечение PE-проводника: 16.
  • При фазном сечении S > 35, сечение PE-проводника: S/2.

Следует сразу уточнить, что такие расчёты выполняют только на серьёзных промышленных предприятиях, а во время прокладки электропроводки в ломах или квартирах ими очень часто пренебрегают.

Экранированный контрольный кабель

Мир современных коммуникаций требует прокладывания множества проводниковых систем. Поэтому рядом (в одном канале, желобе или колодце) оказываются кабели различного назначения. Электромагнитные поля, существующие в каждом проводнике, воздействуют друг на друга. Для нейтрализации возникающих помех применяют экранированный кабель.

Экран нужен для защиты внутреннего электромагнитного поля от внешних воздействий и для минимизации внутреннего влияния на токи, поля других проводников. Появление электромагнитных потенциалов на поверхности кабельного продукта снимается благодаря заземлению экрана.

Среди множества экранированной продукции контрольные кабели отличаются особым назначением. Они служат для обмена и передачи данных в условиях ограниченного доступа. Контрольный кабель обеспечивает надежную связь с приборами для получения необходимых сигналов и сообщений. Иногда продукт именуют «многожильным кабелем управления».

Экран в контрольных кабелях предназначен для защиты информации, передача которой осложняется воздействием электромагнитных полей от внешних источников. Производится экран из тонкой фольги либо медной проволоки. Экранирующее покрытие выполняется также из луженной проволочной оплетки. Встречаются комбинации электростатического экрана из луженного дренажного провода с металлизированной пленкой.

Особенности конструкции контрольных кабелей, разновидности экранов

Основу конструкции составляют токонесущие жилы. Изготавливают их преимущественно из меди. Изоляция токопроводящих стержней осуществляется с применением материалов ПВХ.

Жилы скручиваются попарно с применением оптимального шага. Пары также могут скручиваться по длине с сохранением оптимального шага. Благодаря парной скрутке происходит эффективное подавление перекрестных помех.

В структуре контрольного кабеля присутствуют наполнитель, экран, внешняя оболочка. Для заполнения промежутков между жилами используются специальные материалы с целью придания кабелю округлой формы. Некоторые контрольные кабели бывают бронированными.

Заземление экрана контрольного кабеля располагается непосредственно под внешней оболочкой. Его обычное место – верхний слой повива. Экран имеет вид обмотки, состоящей из медной (алюминиевой) ленты либо фольги. Сплошность экрана обеспечивается перекрытием защищающих слоев. Требуется только выдерживать допустимые радиусы изгиба.

Допускается производство экранов, конструкция которых отличается продольно накладываемыми гофрированными алюминиевыми лентами с перекрытием. Некоторые разновидности экранирования выполняются с применением алюминиевой фольги, по которой продольно располагается медная проволока.

Внешнюю оболочку изготавливают из различных PVC-материалов. Многие из них являются не распространяющими горение, самозатухающими. Внешняя оболочка делает контрольные кабели устойчивыми перед химическими реагентами, маслами.

Области применения экранированных контрольных кабелей

Контрольные экранированные кабели по назначению подразделяются на 2 основных вида:

  • для неподвижной прокладки используются марки КВВГЭ, АКВВГЭ;
  • для нестационарной прокладки применяется марка КГВЭВ.

Буква «Э» становится общей при маркировке разновидностей. Обозначает она наличие экрана. Используются контрольные экранированные кабели с целью соединения между электрическими приборами, электрическими распределительными устройствами. Предусмотрена возможность прокладки группами.

Спектр применения значительно расширяется, когда употребляются гибкие контрольные кабели. Они используются при проведении и организации:

  • электромонтажных работ;
  • автоматизированных систем управления (на производствах различного уровня сложности);
  • техники кондиционирования и отопления;
  • систем транспортировки и автоматизации;
  • оборудования электростанций;
  • систем безопасности;
  • альтернативной энергетики;
  • управления станками и приборами.

Гибкие контрольные кабели эффективно применяются в подвижных цепях. Определенные разновидности контрольных кабелей могут использоваться вне помещений, поскольку проводники устойчивы перед ультрафиолетовыми излучениями.

В ассортименте контрольных кабелей имеются продукты, предназначенные для искробезопасных установок. Некоторые разновидности устойчивы к стиранию, механическим нагрузкам, агрессивным химическим веществам.

Требования к проводникам

При устройстве заземления, а также защитного зануления, стальные оболочки кабелей любого класса или броня соединяется с ЗУ посредством медных жил нормируемого сечения. Это требование распространяется и на корпуса соединительных или концевых муфт. На линиях, рассчитанных на передачу высоковольтного питания (6 кВ и выше) и имеющих алюминиевую оболочку, муфтовые заземления выполняются отдельными проводниками.

Использовать для этого медные жилы с проводимостью, большей соответствующего показателя для оболочек кабелей, запрещается.

Общими требованиями действующих стандартов предусматривается применение оголенных медных жил сечением не менее 6-ти мм квадратных. Те же параметры для контрольных кабелей специально оговариваются в ПУЭ (смотрите п.п. 1.7.76-1.7.78).

Если на опоре воздушного подвода к электроустановке предусмотрены концевые муфты, содержащие в своем комплекте разрядники, их корпуса подключаются непосредственно к ЗУ защитных приборов. Применение в этом качестве одних только кабельных оболочек в данной ситуации не допускается. Специальные эстакады и галереи, используемые для размещения кабелей во взрывоопасном исполнении, обязательно оборудуются защитой от грозовых разрядов и молний.

При переходе от подземной линии прокладки на участок его воздушной проводки и при отсутствии у железобетонной опоры собственного ЗУ муфты разрешается заземлять на броню кабеля. Такой подход допустим лишь при условии, что ремонтная или удлинительная муфта на другом его конце присоединена к станционному заземляющему контуру, либо если величина сопротивления оболочки заземляемого кабеля достаточно мала.

https://youtube.com/watch?v=_X-5wq39nUQ

Источник

Виды кабеля

Для прокладки силовых кабельных линий под землей, например на даче или во дворе частного дома, чаще всего используются бронированный медный ВБбШв или ВБШв (аналог). Реже применются АВБбШв – алюминиевый аналог. В конструкции данных проводников есть броня из стальных лет, препятствующая механическому повреждению или обгрызанию жил грызунами. В поставе провода лежат три токоведущие жилы и желто-зеленый провод заземления. Примечательно, что данный кабель не может устанавливаться без заземления стальной брони.

ВБбШв можно прокладывать вблизи трамвайных и железнодорожных путей, от которых могут идти блуждающие токи, а также в химически активном грунте. Он устойчив п температурным перепадам, подходит для любой климатической зоны и даже взрывоопасных мест.

Немалой популярностью для подземной прокладки обладает кабель с бумажной изоляцией в исполнениях СБ, СБл и СКл. У них материалом токопроводящих жил тоже может быть медь или алюминий. Помимо металлической защитной оболочки в их конструкции также есть бумажная изоляция, предотвращающая воздействие влаги. В маркировке СБл «л» означает наличие подушки из пластмассовых лент, расположенной под броней. У кабеля марки СКл броня делается из оцинкованных стальных проволок круглой формы.

Кабели с изоляцией из сшитого полиэтилена (ПвБбШп, Пвп, ПвПг) используются для прокладки на открытом грунте, без ограничений по трассам, при минусовой температуре. Он значительно надежнее и долговечнее, но немного дороже.

Кабель заземления при прокладке под землей обязательно должен быть окрашен в желто-зеленый цвет, несмотря на то, что допускается использование другой расцветки. Правила ПУЭ требуют, чтобы у трехжильных силовых кабелей (например, ВВГ, NYM, ПВГ) жила заземления была желто-зеленой.

Заземление внутри частного дома

Согласно ПУЭ, при заземлении брони кабеля в бытовых условиях должны соблюдаться следующие правила:

  • бронированный кабель 0,4 кВ допускается укладывать в металлических конструкциях, надежно заземленных и доступных для ремонта и обслуживания;
  • прокладка по бетонным полам и деревянным настилам производится с зазором не менее 5 см, для этого применяются металлические короба и специальные подставки;
  • ввод в дом допускается делать как через полы, так и через специально отведенную для этого зону стены.

Чтобы не допустить повреждений на вводе в строение в местах проводки сквозь стены или фундаментное основание, кабель укладывается в трубу из металла или пластика.

Диаметр трубного отрезка выбирается в 2 раза больше, чем сечение самого кабельного изделия.

При вводе линии в дом броня заземляется в распределительном щите, а также со стороны отводной опоры. Согласно ПУЭ никаких других соединений на данном участке трассы делать не допускается. На вводе кабель разделывается на несколько жил, подсоединяемых к коммутационным приборам; при этом его броня обязательно соединяется с заземленной точкой корпуса щитка – непосредственно с землей.

Заземление бронированных кабелей внутри помещения

Бронированный кабель 0,4 кВ можно прокладывать по любым металлическим конструкциям, если они заземлены, а также доступны для обслуживания. По сырому бетону, деревянным поверхностям прокладка запрещена. В таком случае нужно обеспечить зазор не менее 5 см между линией и поверхностью, для этого можно использовать различные кронштейны или прокладывать линию в металлических трубах и желобах.

Ввод в здание бронированного кабеля можно проводить через фундамент и стены. Для того чтобы исключить вероятность его повреждения, на кабельном вводе, или в месте перехода через стену или фундамент нужно заложить трубу из металла или пластика диаметром в 2 раза большем, чем его внешний диаметр.

Следующий шаг заключается в том, что броню нужно заземлить в щите и со стороны опоры, от которой он идет. Также, как описано выше, никаких соединений на этом участке (опора-щит) быть не должно. На вводе в щит кабель разделывается на жилы, которые подключаются к коммутационным аппаратам (рубильнику или автоматам), а его броня соединяется с корпусом щита. Тот в свою очередь в обязательном порядке должен быть заземлен.

В кабельных сооружениях (лотках, галереях, эстакадах, под полами) допустимо заземлять броню, обеспечив контакт с металлическими коробами, каналами или другими заземленными конструкциями.

Для организации электросети в частном доме его подключают к линии электропередач воздушным или подземным вводом. В случае прокладки кабеля под землей часто используют ВбБШв, его броню также как и в вышеописанных случаях нужно заземлить с двух сторон.

Экран контрольных кабелей или оптических в обязательном порядке заземляется хотя бы с одной стороны. Это делается для снижения или полного устранения влияния электромагнитных полей на информационную линию.

Однако с этой задаче лучше справляется двухстороннее заземление. Экран подключается к ГЗШ с помощью гибкого проводника сечением не менее 4 кв. мм.

Материалы по теме:

  • Монтаж концевых кабельных муфт
  • Как герметизировать ввод кабеля
  • Чем отличается зануление от заземления

Опубликовано:
26.05.2018
Обновлено: 26.05.2018

ПРИМЕР ВЫБОРА СХЕМЫ И МОНТАЖА ОДНОСТОРОННЕГО ЗАЗЕМЛЕНИЯ ЭКРАНОВ

Выбор схемы Кабельная линия 110 кВ длиной LК = 600 м с медной жилой FЖ = 800 мм2 и медным экраном FЭ = 240 мм2 проложена сомкнутым треугольником.

Ток нормального режима IЖ = 1000 А, ток трёхфазного короткого замыкания 38 кА, ток однофазного короткого замыкания 42 кА.

Требуется выбрать оптимальную схему заземления экранов.

Для кабеля 110 кВ 800/240 по каталогу диаметр d = 80 мм. При типовой толщине оболочки ΔОБ = 5 мм находим диаметр экрана dЭ = d–2ΔОБ = 70 мм. При прокладке треугольником dАВ= dВС= dАС= d, тогда среднее расстояние между осями фаз:

Отношение s/dЭ = 80/70 = 1,14.

Согласно рис. 2 при s/dЭ = 1,14 и FЭ = 240 мм2 имеем IЭ /IЖ = 0,5.

По (1), (2) находим относительные потери и пропускную способность: По (3), (4) находим потери в экранах и их стоимость:

PЭ = (PЭ/PЖ)• PЖ = 0,83•(15•103) = 12,5•103 Вт;

где цена потерь принята равной Ц = 1 руб./(кВт•ч).

Из расчётов следует, что при заземлении экранов с двух сторон пропускная способность кабеля может быть использована лишь на 74% от своего предельного значения, а стоимость потерь мощности в экранах составляет 330 тыс. руб. в год. Очевидно, что такая схема заземления невыгодна и недопустима.

Рассмотрим одностороннее заземление экранов. Сравнивая рис. 3 и 4, видно, что наведённое напряжение при однофазном коротком замыкании больше, чем при трёхфазном. Согласно рис. 4 при типовом удельном сопротивлении грунта ρЗ = 100 Ом•м и диаметре экрана dЭ = 70 мм наводимое на экран напряжение составляет UЭРИС = 650 В на 1000 А и 1000 м.

По формуле (5) при токе однофазного короткого замыкания 42 кА находим напряжение на экране:

которое оказалось значительно больше допустимого значения в 5000 В.

Если при одностороннем заземлении экранов в сети с заземлённой нейтралью 110—500 кВ в результате расчётов по формуле (5) напряжение экран-земля окажется больше допустимого значения 5 кВ, то можно предусмотреть прокладку вдоль кабеля специальной заземлённой по концам медной шины. В показано, что эффект от её использования основан на снижении закладываемой в расчёты величины DЗ, что согласно рис. 4 приведёт к уменьшению наводимого напряжения.

Например, в соответствии с рис. 4 при глубине DЗ = 1 м и диаметре экрана dЭ = 70 мм наводимое напряжение составляет UЭРИС = 200 В на 1000 А и 1000 м. По формуле (5) при токе однофазного короткого замыкания 42 кА находим напряжение на экране:

которое уже допустимо.

Итак, для рассматриваемой кабельной линии 110 кВ 800/240 принимаем одностороннее заземление экранов. Вдоль кабеля на расстоянии не более 1 м от него должна быть проложена медная проводящая шина, заземлённая по концам.

На незаземлённом конце экрана для защиты оболочки кабеля от импульсных перенапряжений между экраном и землёй должны быть установлены ОПН класса напряжения 6 кВ, как это было показано в .

Монтаж схемы

На том конце кабеля, где экраны разземлены, для размещения экранных ОПН предусматривают специальную трёхфазную концевую коробку (КК/ОПН). Для удобства монтажа и обслуживания кабельной линии на противоположном её конце (где экраны имеют глухое заземление без ОПН) также устанавливают концевую коробку (КК), не имеющую ОПН и называемую коробкой заземления.

На каждом из концов силового кабеля экраны выводятся из концевой муфты при помощи провода соединительного с полиэтиленовой изоляцией (ППС) и далее заходят в коробку КК/ОПН, где присоединяются к ОПН, или в коробку КК, где присоединяются к шине, смонтированной на опорных изоляторах и заземляемой отдельным (уже четвёртым) проводом ППС.

Провод ППС имеет такую же прочность, как оболочка силового кабеля (класс изоляции 6 кВ), а его сечение принимается равным сечению экрана силового кабеля (в данном примере — 240 мм2).

В качестве примера рассмотрим монтаж коробки КК без ОПН (рис. 5—10):

• рис. 5 — снять крышку с коробки и установить коробку на место эксплуатации; • рис. 6 — на нижней панели ножом срезать силиконовый сальник на диаметр, который соответствует диаметру провода ППС; • рис. 7 — разделать ППС в соответствии с размерами наконечников, идущих в комплекте с коробкой; • рис. 8 — надеть на ППС термоусаживаемую трубку (ТУТ), далее обжать наконечник на разделанном конце провода ППС; • рис. 9 — надеть наконечник на шпильку ОПН и закрепить гайкой, после чего подвергнуть трубку ТУТ термоусадке термопистолетом или газовой горелкой; • рис. 10 — выполнить операции, показанные на рис. 6—9, для остальных проводов ППС и далее закрыть коробку крышкой.

Как заземлить броню кабеля, проложенного в кабельном сооружении

Кабельные сооружения — сооружения, предназначенные для укладки кабелей и любого оборудования, обеспечивающего нормальную работу кабельных линий. К ним относятся короба, каналы, тоннели, эстакады, галереи и двойные полы. Прокладка бронированных кабелей внутри помещений кабельных сооружений должна соответствовать требованиям, изложенным в ПТЭЭП и ПУЭ. Как сама броня кабеля, так и токопроводящие части кабельных сооружений должны быть заземлены. Допускается заземление бронеленты к металлическим коробам или каналам. В качестве заземляющего контура можно использовать несущие металлические конструкции зданий и сооружений.

Большой выбор представлен на сайте компании “Кабель.РФ”. Ознакомившись с описанием продукции, вы можете сделать выбор самостоятельно или обратиться к специалисту компании, который грамотно проконсультирует вас по вопросам цены и качества.

Если речь идет о бронированном кабеле, необходимо выполнить не только заземление жилы, но и заземлить броню. Эта процедура необходима для того чтобы ликвидировать блуждающие токи. Как и любое действие, которое выполняется в отношении кабельно-проводниковой продукции, заземление кабеля должно быть выполнено правильно. Необходимо, что заземление произошло во всех точках контура. Для этого процедура заземления выполняется с обеих сторон подключения к щитку или к оборудованию. Также нужно знать нюансы, которые позволят выполнить заземление брони качественно. К одним из таких нюансов можно отнести наличие кабельной трассы, на протяжении которой существуют муфтные соединения. Что делать в этом случае? Для того чтобы заземление было выполнено правильно, нужно перед муфтой сделать перемычки из медного провода.

Существует еще множество дополнительных нюансов, которые необходимо учесть. Специалисты, обладающие достойным опытом работы, знают о специфике заземления брони кабеля. Они выполнят работу качественно и безошибочно. Если за работу возьмется дилетант, заземление может быть выполнено неграмотно, а это приведет к некорректному использованию кабеля.

Как правильно заземлить бронированный кабель

При обустройстве подземных линий электроснабжения, предполагающих непростые условия эксплуатации, традиционно применяются распространенные в электротехнике бронированные кабели типа АВБбШв. Их отличительной особенностью является наличие защитной оболочки, состоящей из свинца, которая называется броней. Обязательным условием их безопасной эксплуатации является заземление бронированного кабеля, организуемое по стандартным правилам. Для этих целей используются как станционные, так и повторные заземляющие устройства (ЗУ), обустраиваемые на стороне потребителя.

Заземление внутри частного дома

Согласно ПУЭ, при заземлении брони кабеля в бытовых условиях должны соблюдаться следующие правила:

Чтобы не допустить повреждений на вводе в строение в местах проводки сквозь стены или фундаментное основание, кабель укладывается в трубу из металла или пластика.

Диаметр трубного отрезка выбирается в 2 раза больше, чем сечение самого кабельного изделия.

При вводе линии в дом броня заземляется в распределительном щите, а также со стороны отводной опоры. Согласно ПУЭ никаких других соединений на данном участке трассы делать не допускается. На вводе кабель разделывается на несколько жил, подсоединяемых к коммутационным приборам; при этом его броня обязательно соединяется с заземленной точкой корпуса щитка – непосредственно с землей.

Молниезащита

Опасность грозовых токов в значительной степени зависит от зоны прямого попадания молнии.

При попадании молнии непосредственно в здание (например, в часть линии при наружной прокладке электрокабеля или в кровлю) системы молниезащиты и заземления должны отводить энергию молнии к потенциалу земли. Расчетное значение угрозы – 200 кА. При попадании молнии в заземленное здание из-за полного сопротивления заземляющего устройства потенциал всей системы может значительно увеличиться, что приводит к разделению токов молнии через саму систему заземления и через сети информационных проводов и силовых электрокабелей к соседним сооружениям, имеющим собственную систему заземления (соседние здания, трансформаторы и т.д.).

При попадании молнии в низковольтную воздушную линию или линию передачи данных значение угрозы составляет до 100 кА. В этом случае разряд может спровоцировать возникновение частичных токов молний в близлежащих зданиях. Особую опасность попадание молнии в электрические провода представляет для электроустановок, находящихся в конце воздушных линий низкого напряжения.

В случае близкого, но непрямого удара молнии значение угрозы составляет всего несколько кА, но при этом возникают высокие магнитные поля, которые приводят к скачкам напряжения в системах проводников. За счет индуктивной или гальванической связи подобные повреждения могут возникать в радиусе до двух километров от точки удара молнии.

Системы молниезащиты

Наиболее популярной системой защиты зданий, сооружений и систем прокладки электрических проводов и кабелей от молний является, так называемая, внешняя система, состоящая из молниеприемника (штыревого, сетчатого или тросового), токоотвода и системы заземления.

Молниеприемник должен монтироваться таким образом, чтобы надежно защищать углы возвышающихся конструкций. На токоотвод возлагается функция безопасного отвода тока молнии к заземлителю. Количество токоотводов определяется архитектурой здания, но минимальное количество проводников независимо от габаритов постройки принимается равным двум. При этом следует учитывать, что токоотвод должен иметь минимальную протяженность, и петли не допускаются. Задача заземлителя – безопасное распределение токов в грунте.

С 1980-х годов в качестве альтернативы классической системе молниезащиты металлических кабельных каналов иногда используют, так называемые, активные молниеприемники с ионными генераторами. При приближении грозы ионный генератор возле наконечника молниеприемника генерирует раннюю эмиссию встречного стримера, притягивая опасные разряды молнии на себя. Зона защиты таких приемников намного шире, чем у классических, они менее заметны визуально, и отсутствует необходимость монтажа на кровле молниеприемной сетки.
