Как подключить светодиодный светильник к 220в

Определение степени повреждения

Прежде чем разбирать лампу, нужно проверить, действительно ли в ней проблема. Случается, что в момент включения отсутствует напряжение (220 вольт) на самом выключателе. Значит, причина кроется в электропроводке. Но все же чаще выходит из строя именно лампа. В этом случае придется разобрать ее своими руками, аккуратно разъединив части корпуса.

Некоторые модели не предусматривают демонтаж, однако, умельцы нашли выход: можно разогреть корпус феном, чтобы клей рассохся. Теперь нужно оценить степень повреждения визуально: внешний вид элементов платы, качество пайки светодиодов, отсутствие нагара и расплавленных участков.

Подключение через стационарный блок питания

Поскольку мультимедийные системы для авто работают от напряжения 12 В, для их функционирования не нужно использовать более мощные источники питания. Поэтому многие умельцы подключают магнитолу к блоку бесперебойного питания и разным сетевым адаптерам.

Какой выбрать блок питания

Чтобы определить, какой блок питания для автомагнитолы нужен, важно оценить силу выходного тока. Она должна составлять не меньше 5 А

При повышении нагрузок потребление может вырастать до 10-15 А

При повышении нагрузок потребление может вырастать до 10-15 А.

На рынке доступны профессиональные устройства с увеличенным запасом мощности, однако из-за дороговизны они не пользуются спросом. Лучше подобрать простой, но качественный БП с оптимальными рабочими параметрами.

Подключение магнитолы

Собираясь подключить магнитолу через блок компьютера или ноутбука, нужно отрезать базовый разъем устройства, по которому оно подключается к транспортному средству, и выполнить зачистку концов проводов для соединения с сетевым адаптером или источником бесперебойного питания. Проводка оставляется в старых разъемах, после чего выполняется сборка акустической схемой по базовой схеме.

Роль АКБ выполняет источник бесперебойного питания или адаптер с выходным напряжением 12 Вт.

Напряжение питания светодиодов

Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.

Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?

Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.

Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.

Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.

В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.

С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.

Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.

Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.

Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.

Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.

В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.

Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.

Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.

В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.

Схема подключения светодиода к напряжению 220 вольт (гасящий конденсатор)

Схема подключения светодиода к 220 вольтам на вид не сложная, принцип ее работы прост. Алгоритм следующий. При подаче напряжения начинает заряжаться конденсатор С1, при этом фактически с одной стороны он заряжается напрямую, а со второй через стабилитрон. Стабилитрон должен соответствовать напряжению свечения светодиода. Так в итоге полностью заряжается конденсатор. Далее приходит вторая полуволна, когда конденсатор начинает разряжаться. В этом случае напряжение также идет через стабилитрон, который теперь работает в своем штатном режиме и через светодиод. В итоге на светодиод в это время подается напряжение равное напряжению стабилизации стабилитрона

Здесь важно подобрать стабилитрон с тем же номиналом, что и светодиод

Здесь все вроде как просто и теоретически реализуется нормально. Однако точные расчеты не столь просты. Ведь по сути надо рассчитать емкость конденсатора, который будет являться в данном случае гасящим. Делается это по формуле.

Прикинем: 3200*0,02/√(220*220-3*3)=0,29 мКФ. Вот какой должен быть конденсатор при напряжении для светодиода 3 вольта, а токе 0,02 А. Вы же можете подставить свои значения и рассчитать свой вариант.

Радиодетали для подключения светодиода к 220 вольтам

Мощность резистора может быть минимальной вполне подойдет 0.25 Вт (номинал на схеме в омах). Конденсатор (емкость указана в микрофарадах) лучше подобрать с запасом, то есть с рабочим напряжением в 300 вольт. Светодиод может быть любой, например с напряжением свечения от 2 вольт АЛ307 БМ или АЛ 307Б и до 5.5 воль — это КЛ101А или КЛ101Б. Стабилитрон как мы уже упоминали должен соответствовать напряжению питания светодиода, так для 2 вольт это КС130Д1 или КС133А (напряжение стабилизации 3 и 3.3 вольта соответственно), а для 5.5 вольт КС156А или КС156Г

Такой способ имеет свои недостатки, так как при незначительном скачке напряжения или отклонении в работе конденсатора, можем получить напряжения куда более высокое нежели 3 вольта. Светодиод сгорит в один момент. Плюсом является экономичность схемы, так как она импульсная. Скажем так, не высокая надежность, но экономичность. Теперь о варианте комбинированном.

Последовательное подключение

Подключение светодиодов последовательно осуществляется при помощи стабилитронов. Найти их в магазине на сегодняшний день довольно просто. Устанавливаются они, как правило, на специальной магнитной сетке. Для их фиксации на плате придется воспользоваться паяльной лампой. Также следует учитывать, что у блока питания должен быть предусмотрен мощный усилитель. В данном случае резисторы многие специалисты рекомендуют устанавливать пектронного типа.

При этом уровень номинального сопротивления они должны выдерживать не менее 4 Ом. В свою очередь параметр нагрузки приветствуется на отметке в 20 А. Решить проблему с магнитными помехами можно при помощи установки выходного фильтра. Для поднятия чувствительности устройства используются как переменные, так и статические конденсаторы. По габаритам они довольно сильно отличаются. В связи с этим по данному вопросу необходимо подходить каждый раз индивидуально.

Ошибки подключения светодиодов

• Первая ошибка — это когда подключают светодиод без ограничителя, напрямую к источнику. В этом случае светодиод очень быстро выйдет из строя, по причине отсутствия контроля над величиной тока.
• Вторая ошибка — это подключение к общему резистору светодиодов, установленных параллельно. Из-за того, что происходит разброс параметров, яркость горения светодиодов будет разной. К тому же, в случае выхода одного из светодиодов из строя, произойдет возрастание тока второго светодиода, из-за чего он может сгореть. Так что, когда используется один резистор, необходимо последовательно подключать светодиоды. Это позволяет оставить ток прежним при расчёте резистора и сложить напряжения светодиодов.
• Третья ошибка — это когда светодиоды, которые рассчитаны на разный ток, включают последовательно. Это становится причиной того, что один из них будет гореть слабо, либо наоборот — работать на износ.
• Четвертая ошибка — это использование резистора, у которого недостаточное сопротивление. Из-за этого ток, текущий через светодиод, будет слишком большим. Некоторая часть энергии, при завышенном напряжении тока, превращается в тепло, в результате чего происходит перегрев кристалла и значительное уменьшение его срока службы. Причина этому — дефекты кристаллической решетки. Если напряжение тока еще больше возрастет, и р-n-переход нагреется, это приведет к снижению внутреннего квантового выхода. В результате этого упадет яркость светодиода, и кристалл будет подвергаться разрушению.
• Пятая ошибка — включение светодиода в 220В, схема которой очень проста, при отсутствии ограничения обратного напряжения. Максимально допустимое обратное напряжение у большинства светодиодов — примерно 2 В, а напряжение обратного полупериода влияет на падение напряжения, которое равняется напряжению питания при запертом светодиоде.
• Шестая причина — это использование резистора, мощность которого недостаточна. Это провоцирует сильный нагрев резистора и процесс плавления изоляции, которая касается его проводов. Затем начинает обгорать краска и под влиянием высоких температур наступает разрушение. Все по причине того, что резистор рассеивает только ту мощность, на которую он был рассчитан.

Последовательное соединение светодиодов

При последовательном соединении через токоограничивающий резистор в одну цепочку собираются несколько светодиодов, причем катод предыдущего припаивается к аноду последующего:

В схеме, по всем светодиодам будет проходить один ток (20мА), а уровень напряжения будет состоять из сумм падения напряжения на каждом. Это означает, используя данную схему подключения, нельзя включить в цепь любое количество светодиодов, т.к. оно ограничено падением напряжения.

Например, в схеме падение напряжения на одном светодиоде составит 3 Вольта. Всего в схеме 3 светодиода. Источник питания 12В. Считаем, 3 Вольта * 3 led = 9 В — падение напряжения.

После несложных расчетов, мы видим, что не сможем включить в схему последовательного подключения более 4 светодиодов (3*4=12В), запитывая их от обычного автомобильного аккумулятора (или другого источника с напряжением 12В).

Данная схема довольно часто встречалась в елочных гирляндах, однако из-за одного существенного недостатка в современных светодиодных гирляндах применяют смешанное подключение. Что за недостаток, разберем ниже.

1. Недостатки последовательного подключения:
2. При выходе из строя хотя бы одного элемента, не рабочей становится вся схема.
3. Для питания большого количества led нужен источник с высоким напряжением.

Параллельное соединение светодиодов

В данной ситуации все происходит наоборот. На каждом светодиоде уровень напряжения одинаковый, а сила тока состоит из суммы токов, проходящих через них.

Следуя из вышесказанного делаем вывод, если у нас есть источник в 12В и 10 светодиодов, блок питания должен выдерживать нагрузку в 0,2А (10*0,002). Исходя из вышеупомянутых расчетов — для параллельного подключения потребуется токоограничивающий резистор с номиналом 2,4 Ом (12*0,2).

Характеристики каждого светодиода даже одной серии и партии всегда разные. Если другими словами: чтобы засветился один, необходимо пропустить через него ток с номиналом 20 мА, а для другого этот номинал может составлять уже 25 мА.

Таким образом, если в схеме установить только одно сопротивление, номинал которого был рассчитан ранее, через светодиоды будет проходить разный ток, что вызовет перегрев и выход из строя светодиодов, рассчитанных на номинал в 18мА, а более мощные будут светить всего на 70% от номинала.

Исходя из вышесказанного, стоит понимать, что при параллельном подключении, необходимо устанавливать отдельное сопротивление для каждого.

• Недостатки параллельного подключения:
• Большое количество элементов.
• При выходе одного диода из строя увеличивается нагрузка на остальные.

Схема простого драйвера для светодиода 1 Вт

Одна из самых простых схем для питания мощного светодиода представлена на рисунке ниже:

Как видно, помимо светодиода в нее входят всего 4 элемента: 2 транзистора и 2 резистора.

В роли регулятора тока, проходящего через led, здесь выступает мощный полевой n-канальный транзистор VT2. Резистор R2 определяет максимальный ток, проходящий через светодиод, а также работает в качестве датчика тока для транзистора VT1 в цепи обратной связи.

Чем больший ток проходит через VT2, тем большее напряжение падает на R2, соответственно VT1 открывается и понижает напряжение на затворе VT2, тем самым уменьшая ток светодиода. Таким образом достигается стабилизация выходного тока.

Питание схемы осуществляется от источника постоянного напряжения 9 — 12 В, ток не менее 500 мА. Входное напряжение должно быть минимум на 1-2 В больше падения напряжения на светодиоде.

Резистор R2 должен рассеивать мощность 1-2 Вт, в зависимости от требуемого тока и питающего напряжения. Транзистор VT2 – n-канальный, рассчитанный на ток не менее 500 мА: IRF530, IRFZ48, IRFZ44N. VT1 – любой маломощный биполярный npn: 2N3904, 2N5088, 2N2222, BC547 и т.д. R1 – мощностью 0.125 — 0.25 Вт сопротивлением 100 кОм.

Ввиду малого количества элементов, сборку можно производить навесным монтажом:

Еще одна простая схема драйвера на основе линейного управляемого стабилизатора напряжения LM317:

Здесь входное напряжение может быть до 35 В. Сопротивление резистора можно рассчитать по формуле:

R=1,2/I

где I – сила тока в амперах.

В этой схеме на LM317 будет рассеиваться значительная мощность при большой разнице между питающим напряжением и падением на светодиоде. Поэтому ее придется разместить на небольшом радиаторе. Резистор также должен быть рассчитан на мощность не менее 2 Вт.

Более наглядно эта схема рассмотрена в следующем видео:

Здесь показано, как подключить мощный светодиод, используя аккумуляторы напряжением около 8 В. При падении напряжения на LED около 6 В разница получается небольшая, и микросхема нагревается несильно, поэтому можно обойтись и без радиатора.

Цоколевка светодиодов

Под цоколевкой принято понимать внешний вид (исполнение корпуса) светодиода. Каждый производитель выполняет светодиод в своем корпусе, в зависимости от структуры и назначения. Единого стандарта, как в светодиодных лампах не существует, напомню, самые распространенные цоколи ламп: е27, е14.

Какого-либо единого стандарта цоколевки светодиодов не существует. Каждый производитель делает так, как считает нужным. В итоге, на прилавках магазинов мы получаем множество светодиодов, различающихся по форме, внешнему виду, дизайну.

Из всего множества все – таки можно выделить пару небольших групп. Например, самые распространенные простые светодиоды выполняются в прозрачном или цветном корпусе из прочного пластика или стекла, и имеют форму цилиндра, край которого чаще всего закруглен.

Более дорогие светодиоды состоят из нескольких частей: основания и линзы. На основании расположены токопроводящие дорожки, а линза выполнена из качественного материала, которая служит в качестве рассеивателя света.

Основание изготавливают в виде круга или квадрата. Полярность на квадрате обозначают скошенным уголком. Например, светодиоды CREE, выглядят следующим образом:

Нестандартная цоколевка может встретиться при ремонте электронных блоков и вызвать определенные затруднения в определении полярности. По цоколевке светодиода определяется его полярность, знание которой требуется для ремонта или правильного монтажа светодиода в схему.

Не всегда есть возможность определить полярность привычными способами, из-за нестандартной цоколевки светодиода: особенное строение корпуса, утолщение одного из светодиодов и другие причины. Поэтому, в таких случаях, как не крути, придется прибегнуть к электрическому замеру.

Обозначение светодиодов на схеме

Светодиод на схеме обозначается в виде обычного диода с двумя стрелками, направленными в сторону, обозначающее излучение света. Сам диод может изображаться, как в круге, так и без него.

Со стороны носика треугольника находится катод, а со стороны задней части треугольника – анод. Иногда на схеме можно увидеть обозначения анода и катода в виде букв А и К или + и -, что соответственно обозначает, анод и катод или плюс и минус.

Подписывается полупроводниковый элемент на отечественных схемах буквами HL (HL1, HL2 и т.д.) – это по ГОСТ. В зарубежных стандартах обозначение светодиода на схеме аналогично российскому. Подписывается он уже другим словом — LED (LED1, LED2, LED3 и т.д.), что в переводе с английского расшифровывается как light — emitting diode – светоизлучающий диод.

Вторым отличием является буквенное обозначение фоторезистора – VD или VB, что означает фотоэлемент.

В заключении хочется сказать, что маркировка очень важна. Знание ее расшифровки, позволяет определить основные параметры светодиода, не открывая даташит. Запомнить маркировку всех производителей нереально, да и не к чему, достаточно знать расшифровку основных брендов.

Подключение светоизлучающего диода к сети 220 В

Если запитать светодиод прямо от 220 В с ограничением его тока, то светить он будет при положительной полуволне и гаснуть при отрицательной. Но это только в том случае, когда обратное напряжение p-n перехода будет много больше 220 В. Обычно это в районе 380-400 В.

Второй способ включения– через гасящий конденсатор.

Сетевое напряжение подают на «мост» на диодах VD1-VD4. Конденсатор С1 «погасит» около 215-217 В. Остаток выпрямится. После фильтрации конденсатором С2 постоянное напряжение подают на светодиод. Не забудьте об ограничении тока через диод резистором.

Еще одна схема подключения – с однополупериодным выпрямителем на диоде и с ограничивающим резистором, величиной 30 кОм.

Подробная информация о подключении светодиода к сети 220 В .

Смешанное подключение

Подобный способ подключения является самым оптимальным. По такому принципу собраны все светодиодные ленты. Он подразумевает комбинацию параллельного и последовательного подключения. Как он выполняется можно увидеть на фото:

Схема подразумевает включение параллельно не отдельных светодиодов, а последовательных цепочек из них. В результате этого даже при выходе из строя одной или нескольких цепочек, светодиодная гирлянда или лента будут по-прежнему одинаково светить.

Мы рассмотрели основные способы подключения простых светодиодов. Теперь разберем методы соединения мощных светодиодов, и с какими проблемами можно столкнуться при неправильном подключении.

Использование совместно с диммером

После того как осветительные приборы подключены, необходимо отрегулировать яркость их свечения. Простейшими способами являются переменные резисторы в виде потенциометра или реостата. Однако даже при незначительной потере мощности, такие устройства становятся неэффективными. Поэтому в настоящее время регулировка светового потока осуществляется с помощью специальных активных диммерных схем на полупроводниках.

Питания диммеров происходит от сети с напряжением вольта. Сам прибор включается в схему в промежутке между светодиодной лентой и блоком питания. Выход блока соединяется со входом диммера, а затем выход диммера соединяется с лентой. Во время подключения необходимо строго соблюдать полярность. Мощность регулировочного устройства должна соответствовать определенному количеству ленты. Если же мощности диммера недостаточно, необходимо воспользоваться специальным усилителем.

Схема лед драйвера на 220 вольт

Более надежный способ, позволяющий запитать светодиоды от сети, – применение специального преобразователя или драйвера, понижающего напряжение до безопасного уровня. Основное назначение драйвера под светодиод 220 вольт – ограничить ток через него в рамках допустимого значения (согласно паспорту). В его состав входят формирователь напряжения, выпрямительный мостик и микросхема токового стабилизатора.

Вариант драйвера без стабилизатора тока

При желании собрать устройство питания светодиодов от 220 В своими руками потребуется знать следующее:

• при использовании выходного стабилизатора амплитуда пульсаций существенно снижается;
• в этом случае на самой микросхеме теряется часть мощности, что сказывается на яркости свечения излучающих приборов;
• при использовании вместо фирменного стабилизатора фильтрующего электролита большой емкости пульсации не полностью сглаживаются, но остаются в допустимых пределах.

Основные ошибки при подключении светодиодной ленты к сети 220в

Разберем самые часто встречаемые ошибки при подключении диодной ленты к 220 В:

• Запрещается удлинять ленты свыше стандартной длины – максимум 5 метров, припаивая к ним дополнительные отрезки. Ведь чем длиннее лента, тем большая энергия «течет» по жилам ее проводки. Если вы удлинните ленту, то соответственно, прибавите и потребителей на ленточную проводку. А значит, в ней могут возникнуть уже недопустимые токи, которые будут греть жилы и могут привести к их расплавлению.
• Недопустимо подключать к блоку питания светодиодные ленты, соединенные последовательно, если их совокупная длина превышает 5 метров. Это запрещается даже в том случае, если блок питания способен обеспечить данное энергопотребление. Блок управления в данном случае играет роль максимального ограничителя подаваемой мощности. Но эта мощность может уже быть слишком большой для ленточной проводки. И никакие предохранители, находящиеся в блоке питания не смогут защитить от расплавления пластика ленты и потенциального короткого замыкания.
• Перед тем как подключить диодную ленту меньшего напряжения к 220 Вольтам, зачастую приобретается блок питания с номинальной мощностью без 25%-ного задела. В итоге кристаллы сияют не в полную силу.
• Светящиеся ленты, рассчитанные на 12 или же на 24 В, требуют соответствующих блоков питания. Невозможно подключить ленту на 24 В к блоку, выдающему только 12 В, а затем пытаться увеличить светимость кристаллов, обрезая отдельные участки ленты. Перед тем как подключить светодиодную ленту с меньшим напряжением к 220 В, следует убедиться, что все звенья цепи подходят друг другу по номинальным параметрам.

Такие задачи, как подключить светодиодные ленты на 220 Вольт имеют разные решения в зависимости от мощности лент. Для лент 220 не нужен блок питания, но отдельно придется приобретать контроллер-выпрямитель. При меньших расчетных уровнях напряжения блоки питания, как правило, уже оснащены и контроллерами, и выпрямителями, и предохранителями. Но главное – не соединять led-ленты с максимальными стандартными длинами последовательно. Это чревато возникновением пожароопасной ситуации.

Мероприятия по борьбе с мерцанием светодиодов

Светодиодная лампа из энергосберегающей своими руками имеет огромное преимущество, но нужно потрудиться, чтобы при работе самоделки пользователей не беспокоило излишнее мерцание LED:

1. Управляйте светодиодными продуктами с использованием источника питания светодиода, который предназначен для их расчётной нагрузки.

2. Убедитесь, что все используемые продукты LED совместимы с цепями управления и источником питания.
3. Проверьте отсутствие проводов и других неисправностей светильника и убедитесь, что диммеры не перегружены.
4. Рассмотрите возможность использования постоянного тока светодиодного драйвера.
5. При установке системы поэкспериментируйте, чтобы узнать, есть ли минимальный уровень затемнения, который вам мешает.

Чтобы избежать влияния мерцания светодиодов, нужно всегда помнить о вышеуказанных моментах.

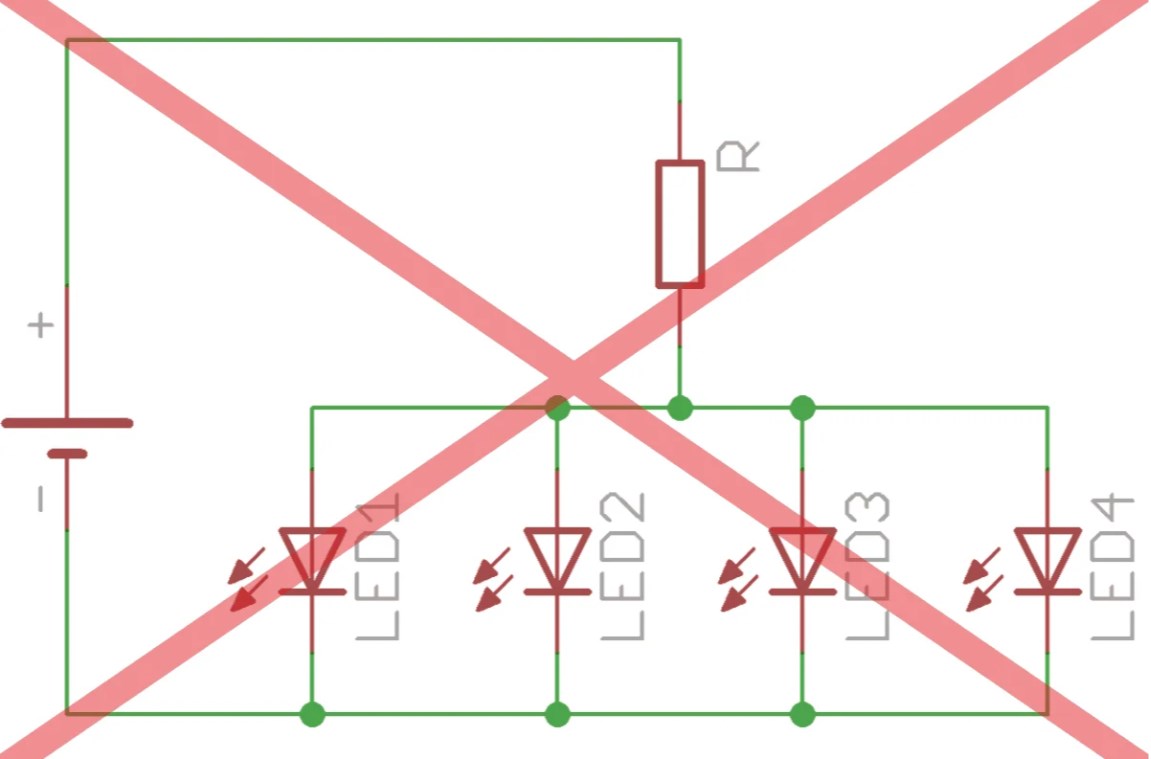

Параллельное соединение светодиодов

Светодиоды имеют две ножки, поэтому их можно успешно подключать параллельно или последовательно. Если бы все диоды были соединены параллельно, схема выглядела бы так:

Но это недопустимое решение!

Каждый светодиод имеет прямое напряжение, которое может незначительно отличаться от одного светодиода к другому — даже в пределах одной и той же серии. Ток для всех 4 LED течет от резистора и распределяется между диодами. В этом случае на светодиодах будет выставлено одно напряжение, потому что они включены параллельно. Сколько это будет? Неизвестно.

Ведь может оказаться, что на одном светодиоде прямое напряжение будет намного ниже, чем на остальных. Тогда почти весь ток, пропускаемый резистором, будет проходить именно через него. Светодиоды станут светить неравномерно, и со временем могут быть повреждены.

Что еще хуже, когда один из светодиодов выходит из строя и перестает светить, его ток будет распространяться на другие диоды. Таким образом, вместо 4 светодиодов, через которые протекает, например 10 мА (всего 40 мА), в схеме будет уже 3 светодиода, через которые протекает ~ 13 мА (ведь всего 40 мА). А если сразу 3 LED повреждены, весь ток (40 мА) будет проходить через последний, что приведет к его гарантированному повреждению!

Если светодиоды не идентичны, одни светятся ярче, другие — темнее. Этот эффект особенно заметен, когда берем светодиоды разного цвета.

Как подключить светодиодную ленту с меньшим напряжением к 220В

Кроме светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке присутствуют led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большинство. Как же подключать такие диодные ленты к 220 В?

Выше неоднократно упоминались так называемые блоки питания или адаптеры, и именно на них ложится такой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где присутствуют 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Поэтому у адаптеров показатели сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

Современные адаптеры для led-излучателей обычно оснащены одновременно и выпрямителями, и контроллерами, а кроме того, еще и ограничителями силы тока. Именно поэтому такой блок и называют блоком управления. В итоге на выходе пользователь имеет электропитание, соответствующее потребностям его led-ленты, даже если у нее нестандартная длина.

Однако следует помнить, что если самостоятельно подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был или нет в цепи выпрямитель. Дело в том, что такое напряжение генерирует слишком большой для ленточного сечения проводки ток, в результате чего жилы очень быстро оплавятся.

Перед тем как подсоединить светодиодную ленту с меньшим напряжением к 220В, удостоверьтесь, что в цепи присутствует блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.

Важные сведения о конденсаторах

Конденсаторы-накопители используются в сети 220 В:

• в роли блока питания (если прибор маломощный);
• для согласования нагрузок;
• для сглаживания напряжения;
• для сглаживания силы тока.

Любой из них состоит из 2-х токопроводящих пластин и разделяющего диэлектрика. Заряд копится на пластинах, но не перемещается между ними. Форма может быть цилиндрическая, плоская, сферическая. Диэлектриком служит промасленная бумага, пленка, стекло, слюда, оксиды тантала и алюминия, электролиты.

Конденсаторы с классом защиты X2 предназначены для работы при температуре -40-+110оС с напряжением 250-310 В. Емкость 0.001-2.2 мкФ, основное достоинство – способность выдерживать повышенные нагрузки, вызванные коммутативными процессами или молнией.

Пульсация

Пульсация наблюдается у светодиодов, оснащенных драйвером низкого качества. Чаще всего для нормального функционирования не достаточно емкости встроенного конденсатора.

Как уменьшить пульсацию

Для снижения пульсации теоретически можно запитать диод от мощного конденсатора-накопителя (емкость от 100 мкф). Но он дорогой и обладает сравнительно большими размерами. При его замене резистором одновременно с пульсацией снижается уровень освещенности и КПД. Плюс – продление срока службы светодиода.

Расчет емкости сглаживающего конденсатора

Накопитель заряда для сглаживания пульсаций чаще всего электролитический, обладающий большой емкостью.

Для расчета емкости используется формула: C=4.45*I/U-UД, где:

• I – ток, проходящий через диод (а миллиамперах);
• U=310 В (амплитудное напряжение электросети);
• UД – снижение напряжения в светодиодной лампе.

Правильное подключение светодиода. Схемы подключения.

Чтобы подобрать резистор для светодиода, будем пользоваться следующим способом: нам известно, что напряжение светодиода 2В, соответственно при подключении светодиода к 12 вольтам (например, светодиод будем использовать в автомобиле) нам надо ограничить 10В, в принципе в случаях светодиодов правильней говорить ограничить ток светодиода, но мы при выборе резистора будем пользоваться простым проверенным многими годами способом без всяких математических формул. На каждый вольт необходим резистор сопротивлением 100 Ом, т.е. если светодиод с рабочим напряжением 2В, и мы подключаем к 12 вольтам, нам нужен резистор 100Ом х 10В=1000 Ом или 1кОм обычно на схемах обозначается 1К, мощность резистора зависит от тока светодиода, но если мы используем обычный не мощный светодиод, как правило, его ток 10-20мА и в этом случае достаточно резистора на 0,25Вт самого маленького резистора по размеру. Резистор с большей мощностью нам понадобится в 2х случаях: 1) если ток светодиода будет больше и 2) если напряжение будет выше, чем 24В и соответственно в случаях подключения светодиода к напряжению 36-48В и выше нам понадобится резистор с большей мощностью 0,5 – 2Вт, а в случае подключения светодиода к сети 220В лучше использовать резистор на 2Вт, но при подключении светодиода к сети переменного тока нам потребуется еще ряд элементов, но об этом чуть позже.

Если требуется светодиод подключить к батарейке, скажем на 3В, то можно поставить резистор последовательно на 100 Ом, а если батарейка пальчиковая на 1,5В, то можно подключить и без резистора. При расчете мы можем выбрать только резисторы из стандартных номиналов, поэтому нет ничего страшного, если сопротивление резистора, будет чуть больше или меньше расчетного.

Если вы используете очень яркий светодиод, а светодиод используется, к примеру, для индикации в каких-либо устройствах, то можно сопротивление резистора увеличить, и тем самым яркость светодиода уменьшится, и светодиод не будет ослеплять. Но лучше всего в таких случаях если не требуется большая яркость светодиода, то при покупке в магазине или заказе в Китае можно выбрать матовый светодиод нужного цвета и током, как правило, 6-20мА, угол обзора у данных светодиодов, как правило, составляет 60 градусов, они отлично подходят для индикации, не ослепляют и от них не устают глаза, даже если долго на них смотреть. Прозрачные белые светодиоды для данных целей, как правило, не подходят.

В случае подключения светодиода к микроконтроллеру или плате ARDUINO, как правило, рабочее напряжение составляет 5В, соответственно резистор можно взять 300-470 Ом можно и еще с большим сопротивлением. Главное учитывать, что ток не может превышать предельного тока вывода микроконтроллера, как правило, не более 10мА, поэтому сопротивление резистора 300-470 Ом для подключения светодиода является золотой серединой. Схема подключения светодиода к микроконтроллеру или плате ARDUINO представлена на рисунке 3

Стоит обратить Ваше внимание, что светодиод может быть подключен как анодом, так и катодом к микроконтроллеру и от этого будет зависеть программный способ управления светодиодом

3. Последовательное подключение нескольких светодиодов При последовательном соединении светодиодов чтобы их яркость не отличалась, друг от друга надо, чтобы светодиоды были одного типа. При последовательном соединении светодиодов сопротивление резистора будет меньше в отличие от случая, когда мы подключаем один светодиод. Для расчета резистора мы так же можем использовать ранее рассмотренный способ.

4.Параллельное подключение светодиодов При параллельном подключении светодиодов резистор выбираем так же, как в случае одиночного светодиода. На каждый светодиод должен быть свой резистор при этом, если резисторы по сопротивлению будут отличаться или светодиоды будут различных марок, то будет очень заметно неравномерность свечения одного светодиода от другова. Ток при параллельном соединении будет складываться в зависимости от количества светодиодов.
