Блок питания atx: переделка под усилитель низкой частоты (часть 2)

Содержание

Общие характеристики блока питания ATX:

Блоки питания ATX, используемые в настольных компьютерах являются импульсными источниками питания с применением ШИМ-контроллера

Грубо говоря, это означает, что схема не является классической, состоящей из трансформатора, выпрямителя и стабилизатора напряжения. Ее работа включает следующие шаги: а) Входное высокое напряжение сначала выпрямляется и фильтруется. б) На следующем этапе постоянное напряжение преобразуется последовательность импульсов с изменяемой длительностью или скважностью (ШИМ) с частотой около 40кГц.в) В дальнейшем эти импульсы проходят через ферритовый трансформатор, при этом на выходе получаются относительно невысокие напряжения с достаточно большим током. Кроме этого трансформатор обеспечивает гальваническую развязку между высоковольтной и низковольтными частями схемы

г) Наконец, сигнал снова выпрямляется, фильтруется и поступает на выходные клеммы блока питания. Если ток во вторичных обмотках увеличивается и происходит падение выходного напряжения БП контроллер ШИМ корректирует ширину импульсов и таким образом осуществляется стабилизация выходного напряжения.Основными достоинствами таких источников являются: — Высокая мощность при небольших размерах — Высокий КПД Термин ATX означает, что включением блока питания управляет материнская плата. Для обеспечения работы управляющего блока и некоторых периферийных устройств даже в выключенном состоянии на плату подаётся дежурное напряжение 5В и 3.3В. К недостаткам можно отнести наличие импульсных, а в некоторых случаях и радиочастотные помех. Кроме того при работе таких блоков питания слышен шум вентилятора.

Первое включение блока

Если БП собран на микросхеме, перед первым включением желательно проверить исправность обвязки. Для этого надо подать на микросхему напряжение питания от стороннего источника и осциллографом проверить наличие импульсов.

Подача напряжения питания от стороннего источника.

Если все нормально, можно подавать напряжение 220 вольт и приступать к наладке устройства. Первое включение в сеть (да и последующие после переделок или при наладке) надо делать через лампу накаливания на 220 вольт, включив ее в разрыв провода питания.

Если в схеме что-то не так, лампа вспыхнет, сигнализируя о неисправности. Если все в порядке, лампа гореть не будет или будет светиться в полнакала. На выходе надо нагрузить БП хотя бы одной автомобильной лампой на 12 вольт – без этого некоторые источники не запустятся.

Схема пробного включения БП.

Импульсный блок питания – не самое простое электронное устройство. Успех сборки и эксплуатации зависит от разных факторов, в том числе от конструктива устройства. На работоспособность влияют, например, тщательность изготовления намоточных деталей или топология разводки печатной платы. Рекомендуется сначала повторить уже опробованную конструкцию, и, по мере наработки опыта, творить что-то свое.

В завершении для наглядности рекомендуем к просмотру серию тематических видеороликов.

https://youtube.com/watch?v=DCu_byVyXEo

https://youtube.com/watch?v=ZeqjPXw6XiU

https://youtube.com/watch?v=L0g78pFz8oA

Общая схема и ток потребления шуруповертов 12, 14 и 18В

Структурная схема шуруповерта.

Шуруповерты различных производителей построены на разной элементной базе, но структурная электрическая схема у всех примерно одинакова. Электроинструмент состоит из:

съемного аккумулятора;
платы управления;
куркового выключателя, совмещенного с регулятором оборотов;
переключателя диапазонов регулирования частоты (может отсутствовать);
электрического двигателя (коллекторного или бесщеточного).

При изготовлении своими руками источника питания для шуруповерта надо обращать внимание на два параметра:

напряжение;
номинальный выходной ток.

С напряжением все просто – новый источник питания должен иметь выходное напряжение, равное номинальному напряжению питания электроинструмента. Понижение ведет к потере крутящего момента, повышение – к снижению ресурса. Работа платы управления при пониженном напряжении не гарантируется, при повышенном – вероятен выход ее из строя.

Необходимый рабочий ток определить сложнее. Производители электроинструмента крайне редко указывают потребляемый ток. Немногим чаще указывают мощность в ваттах. Но на шильдиках шуруповертов можно найти следующие данные:

рабочее напряжение (в вольтах);
частота вращения (в оборотах в минуту);
вращаюший момент (в ньютонах на метр).

Эти данные выглядят достаточными для расчета рабочего тока.

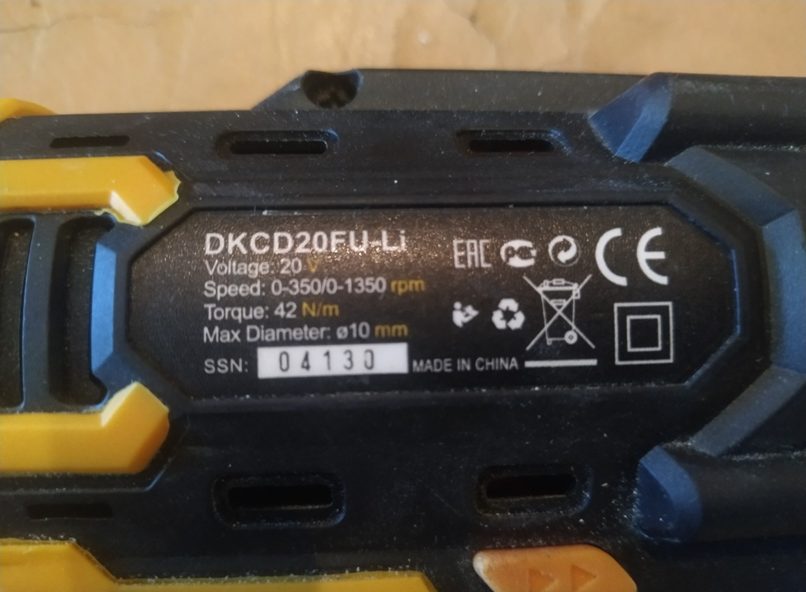

Шильдик с электрическим характеристиками шуруповерта DEKO DKCD20FU.

На самом деле не все так радужно. Если задаться данными с реального шуруповерта и попытаться рассчитать номинальный ток, то получится абсурдный результат.

Сначала рассчитывается выходная мощность по формуле:

P=T*RPM/9550, где:

P – мощность, кВт;
T – вращающий момент, Н/м;
RPM – частота вращения, об/мин;
9550 – коэффициент, объединяющий перевод из одних единиц в другие.

Для указанных данных получается:

P=42*1350/9550=5,9 кВт.

Эту развиваемую мощность надо разделить на КПД (примерно равный 0,8), в итоге потребляемая мощность равна около 7 кВт. При напряжении 20 вольт аккумуляторы должны отдавать ток 350 А!!! При емкости 2 А*ч батарея разрядится за 20 секунд (если даже теоретически АКБ обеспечит такой ток). Это и есть обещанный абсурд. Причиной этого могут быть лукавые декларации по оборотам или крутящему моменту. Возможно, наибольший крутящий момент выдается только при определенной частоте вращения, но даже если ее знать, то практического смысла будет мало. Ведь шуруповерт работает на разных частотах.

Поэтому ориентироваться нужно на следующие цифры, полученные экспериментальным путем:

холостой ход – 1..2 ампера;
средняя нагрузка – 4..6 А;
максимальная нагрузка – 8..11 А;
броски тока при полном торможении – до 30 А.

Уточнить эти цифры для конкретного шуруповерта можно, замерив реальный потребляемый ток на разных режимах, собрав для этого несложную схему и погоняв электроинструмент на различных нагрузках.

Схема измерения тока потребления.

А можно не уточнять, а ориентироваться на цифры, указанные выше. Блок питания понадобится на наибольший ток 10 А (но никак не меньше 5..6), желательно с защитой от сверхтока.

Зарядное устройство из БП ноутбука

Зарядное устройство. Некоторые пользователи делают ЗУ из модуля питания ноута. Он выдает 19 В при силе тока в 4-6 А. Таким источником можно зарядить даже аккумуляторную батарею автомобиля, но на это иногда требуется немного больше времени. Но АКБ нельзя напрямую подсоединять к такому БП. Сильно разряженный аккумулятор может потребовать ток больше, чем указано на корпусе блока питания, и он «уйдет в защиту».

Для изготовления зарядного устройства из модуля питания ноутбука необходимо лишь понизить его напряжение питания. Существует два способа изготовления ЗУ.

Без переделки

Это самый простой вариант. Последовательно с АКБ к блоку питания подключают мощный балласт (резистор r43 или лампу от фары). Они будут служить ограничителями тока.

Любой балласт включают в разрыв плюсового провода. Один его конец подсоединяют к положительному выходу ЗУ, а другой к клемме «+» аккумулятора. Минусовой провод подключают напрямую.

С переделкой блока питания

Второй способ не опасен, но требует знаний радиотехники и отнимет больше времени. Необходимо изменить электронную схему БП, чтобы напряжение на его выходе составило 14,4-14,6 В.

Блок питания.

Для этого потребуются:

блок питания ноутбука с рабочим током 4 А или более;
паяльник мощностью 25-60 ватт;
тестер или мультиметр;
провода толстые и тонкие;
вольтамперметр;
переменное или подстроечное сопротивление 18-24 кОм и несколько резисторов для настройки (1-10 кОм).

Изготовление ЗУ:

Разбирают корпус БП. Это пластиковая коробка, склеенная из двух половин

Чтобы не пораниться при вскрытии, осторожно разрезают ее по периметру лезвием.
Освобождают плату от изолирующих элементов и экрана из медной фольги, если он есть.
Находят «восьминогую» микросхему (например,TEA1761). Она часто расположена недалеко от выходного разъема.
Отпаивают резисторы, размещенные между ножкой 6 этой микросхемы и дорожкой +19 вольт.
Вместо них припаивают два провода, к которым подсоединяют переменный резистор 18-24 кОм

Его движок ставят в среднее положение.
Припаивают к выходу БП 2 толстые шины для подсоединения батареи и 2 тонких провода для подсоединения к вольтамперметру.

Кстати, почитайте эту статью тоже: Adobe Application Manager отсутствует или повреждено — что делать

Прибор и переменный резистор в корпус блока не поместятся. В пластике следует просверлить отверстия и пропустить сквозь них провода обоих элементов. Вольтамперметр приклеивают сверху или сбоку. Рядом укрепляют резистор.

Лабораторный БП из компьютерного ATX

В наше время наверное только ленивый, не переделывал компьютерный AT или ATX блок питания в лабораторный или зарядное устройство для автомобильной АКБ. И я решил не оставаться в стороне. Для переделки взял старый ATX 350 Вт блок питания с ШИМ контроллером TL494 или его аналогом KA7500B, блоки с таким контроллером легче всего переделывать. Первым делом необходимо убрать лишние компоненты с платы, дроссель групповой стабилизации, конденсаторы, некоторые резисторы, не нужные перемычки, цепь power ON с ней же и компаратор LM393. Стоит заметить что все схемы на TL494 похожи, иметь могут только не большие различия, поэтому для понимания как переделывать БП можно взять типовую схему.

Вообщем вот типовая схема ATX блока питания на TL494.

Вот схема с удаленными лишними элементами.

На первой схеме я выделил участок, этот участок отвечает за защиту от перегрузок по мощности у себя я его счел нужным удалить о чем немного сожалею. Советую этот участок не удалять. В выходной цепи вместо диодной сборки +12 В необходимо поставить диодную сборку Шоттки с максимальным импульсным обратным напряжением 100 В и током 15 А примерно такую: VS-16CTQ100PBF. Электролитический конденсатор после дросселя должен иметь емкость 1000-2200 мкФ и напряжение минимум 25 В. Нагрузочный резистор должен иметь сопротивление 100 Ом и мощность около 2 Вт. Дроссель

После того как все лишние удалено, можно приступить к сборке схемы управления.

Схему управления взял из этой статьи: Лабораторный БП из AT. В этой статье очень подробно описывается переделка.

На операционном усилителе DA1.1 собран дифференциальный усилитель в цепи измерения напряжения. Коэффициент усиления подобран таким образом, что при изменении выходного напряжения блока питания от 0 до 20 В (с учётом падения напряжения на шунте R7), на его выходе сигнал меняется в пределах 0…5 В. Коэффициент усиления зависит от соотношения сопротивлений резисторов R2/R1=R4/R3.

На операционном усилителе DA1.2 собран усилитель в цепи измерения тока. Он усиливает величину падения напряжения на шунте R7. Коэффициент усиления подобран таким образом, что при изменении тока нагрузки блока питания от 0 до 10 А, на его выходе сигнал меняется в пределах 0…5 В. Коэффициент усиления зависит от соотношения сопротивлений резисторов R6/R5.

Сигналы с обоих усилителей (напряжения и тока) подаются на входы компараторов ошибки ШИМ-контроллера (выводы 1 и 16 DA2). Для установки необходимых значений напряжения и тока, инвертирующие входы этих компараторов (выводы 2 и 15 DA2) подключены к регулируемым делителям опорного напряжения (переменные резисторы R8, R10). Напряжение +5 В для этих делителей снимается с внутреннего источника опорного напряжения ШИМ-контроллера (вывод 14 DA2).

Резисторы R9, R11 ограничивают нижний порог регулировки. Конденсаторы C2, C3 устраняют возможный «шум» при повороте движка переменного резистора. Резисторы R14, R15 также установлены на случай «обрыва» движка переменного резистора.

На операционном усилителе DA1.4 собран компаратор для индикации перехода блока питания в режим стабилизации тока (LED1).

Моя схема

В своей схеме для измерения тока я использую датчик тока ACS712 на эффекте холла, валялся длительное время без дела вот и решил внедрить. Надо отметить, что измеряет он по точнее чем кусок проволоки, ибо имеет маленькую зависимость от температуры так как измерительная часть имеет очень маленькое сопротивление. Кусок же проволоки меняет свое сопротивление с ростом тока.

Сборка

Шунт сделал из текстолита и куска проволоки из черного метала, сопротивление получилось примерно 0,001 Ом, чего вполне достаточно. Крепится к корпусу на стойки для печатных плат.

Разместил все в готовом корпусе:

Готовый корпус заводского изготовления (G768 140x190x80мм).

Чертеж передней панели:

Плата от компьютерного блока питания, легко устанавливается в этот корпус.

Сзади установлен вентилятор охлаждения, он продувает воздух через весь корпус, в верхней крышке насверлил отверстий по бокам для выхода воздуха. Обороты заданы DC-DC преобразователем, питание взято с дежурки 20V.

Плата индикации:

Плата создана в программе Dip Trace Скачать

Плата управления:

Плата создана в программе Dip Trace Скачать

Код программы для Atmega8

Код создан в среде CodeVisionAVR. Особо ничего не придумывал, использовал математику с float. Архив с проектом, в нем же можно найти прошивку Скачать

Принцип действия ИИП и его устройство

Импульсный источник питания — это устройство, которое работает по принципу инвертора, то есть сначала преобразует переменное напряжение в постоянное, а потом снова из постоянного делает переменное нужной частоты. В конечном итоге последний каскад преобразователя всё равно основан на выпрямлении напряжения, так как большинство приборов всё же работают на пониженном постоянном напряжении. Суть уменьшения габаритов этих питающих и преобразующих устройств построена на работе трансформатора. Дело в том, что трансформатор не может работать с постоянным напряжением. Просто-напросто на выходе вторичной обмотки при подаче на первичную постоянного тока не будет индуктироваться ЭДС (электродвижущая сила). Для того чтобы на вторичной обмотке появилось напряжения оно должно меняться по направлению или же по величине. Переменное напряжение обладает этим свойством, ток в нём меняет своё направление и величину с частотой 50 Гц. Однако, чтобы уменьшить габариты самого блока питания и соответственно трансформатора, являющегося основой гальванической развязки, нужно увеличить частоту входного напряжения.

При этом импульсные трансформаторы, в отличие от обычных линейных, имеют ферритовый сердечник магнитопровода, а не стальной из пластин. И также современные блоки питания работающие по этому принципу состоят из:

выпрямителя сетевого напряжения;
генератора импульсов, работающего на основе ШИМ (широтно-импульсная модуляция) или же триггера Шмитта;
преобразователя постоянного стабилизированного напряжения.

После выпрямителя сетевого напряжения генератор импульсов с помощью ШИМ генерирует его в переменное с частотой около 20–80 кГц. Именно это повышение с 50 Гц до десятков кГц и позволяет значительно уменьшить, и габариты, и массу источника питания. Верхний диапазон мог быть и больше, однако, тогда устройство будет создавать высокочастотные помехи, которые будет влиять на работу радиочастотной аппаратуры. При выборе ШИМ стабилизации обязательно нужно учитывать также и высшие гармоники токов.

Даже при работе на таких частотах эти импульсные устройства вырабатывают высокочастотные помехи. А чем больше их в одном помещении или в одном закрытом помещении тем больше их в радиочастотах. Для поглощения этих негативных влияний и помех устанавливаются специальные помехоподавляющие фильтры на входе устройства и на его выходе.

Это наглядный пример современного импульсного блока питания применяемого в персональных компьютерах.

Если схему радиолюбитель изобретает сам то он обязательно заглядывает в справочник по радиодеталям. Именно справочник является основным источником информации в данном случае.

Настройка

Запускаем. Офигиваем от количества шума!

300мВ! Пачки, похоже на возбуждение обратной связи. Тормозим ОС до предела, пачки не исчезают. Значит, дело не в ОС

Долго тыкавшись, я нашел, что причина такого шума – провод! О_о Простой двужильный двухметровый провод! Если подключить осциллограф до него, или включить конденсатор прямо на щуп осциллографа, пульсации уменьшаются до 20мВ ! Это явление я толком не могу объяснить. Может, кто-то из вас, поделится? Теперь, понятно что делать – в питающейся схеме должен быть конденсатор, и конденсатор нужно повесить непосредственно на клеммы БП.

Кстати, насчет Y – конденсаторов. Китайцы сэкономили на них и не поставили. Итак, выходное напряжение без Y-конденсаторов

А теперь – с Y конденсатором:

Лучше? Несомненно! Более того, после установки Y – конденсаторов сразу-же перестал глючить измеритель тока!

Еще я поставил X2 – конденсатор, чтобы хоть как-то поменьше хлама в сети было. К сожалению, похожего синфазного дросселя у меня нет, но как только найду – сразу поставлю.

Обратная связь.

Про нее я написал отдельную статейку, читайте

Охлаждение

Вот тут пришлось повозиться! После нескольких секунд под полной нагрузкой вопрос о необходимости активного охлаждения был снят. Больше всех грелась выходная диодная сборка.

В сборке стоят обычные диоды, я думал заменить их диодами Шоттки. Но обратное напряжение на этих диодах оказалось порядка 100 вольт, а как известно, высоковольтные диоды шоттки не намного лучше обычных диодов.

Поэтому, пришлось прикрутить кучу дополнительных радиаторов (сколько влезло) и организовать активное охлаждение.

Откуда брать питание для вентилятора? Вот и я долго думал, но таки придумал. tl494 питается от источника напряжением 25В. Берем его (с перемычки J3 на схеме) и понижаем стабилизатором 7812.

Для продуваемости пришлось вырезать крышку под 120мм вентилятор, и прицепить соответствующую решетку, а сам вентилятор поставить на 80мм. Единственное место, где это можно было сделать – это верхняя крышка, а поэтому конструкция получилась очень плохая – с верху может упасть какая-то металлическая хрень и замкнуть внутренние цепи блока питания. Ставлю себе 2 балла. Не стоило уходить от корпуса блока питания! Не повторяйте моих ошибок!

Вентилятор никак не крепится. Его просто прижимает верхняя крышка. Так вот хорошо с размерами я попал.

Результаты

Итог. Итак, этот блок питания работает уже неделю, и можно сказать, что он довольно надежен. К моему удивлению, он очень слабо излучает, и это хорошо!

Потроха:

Я попытался описать подводные камни, на которые сам нарвался. Надеюсь, вы не повторите их! Удачи!

Трансформатор блока питания

Для лабораторного блока питания необходимо использовать трансформаторы типа ТС-270 (двухкатушечные, от старых ламповых цветных телевизоров). Но их придется слегка модернизировать. Первичные обмотки остаются на своих местах, вторичные удаляются полностью. Так делается лабораторный блок питания, схема которого приведена в статье. Наматываются новые обмотки, исходя из существующих потребностей. Самый простой вариант – сделать ступенчатое регулирование напряжения на выходе. Для этого нужно посчитать, сколько витков необходимо для снятия одного Вольта:

Наматываете 10 витков провода вместо вторичной обмотки.
Включаете трансформатор и проводите замер напряжения на вторичной обмотке.
Допустим, получилось 2 В. Следовательно, 5 витков выдают 1 В.
Чтобы сделать «ступени» в 1 В, нужно делать отводы каждые пять витков.

Такая конструкция окажется массивной, да и придется использовать либо несколько гнезд, либо специальный тумблер для переключения режимов работы. Намного проще окажется произвести намотку вторичной обмотки с таким расчетом, чтобы на выходе оказалось примерно 30 вольт переменного напряжения.

Конструкция и детали

Конструктивно все элементы расположены в корпусе блока АТ. Плата зарядного устройства прикреплена к радиатору с силовыми транзисторами. Сетевые разъемы были удалены и заменены переключателем и выходными клеммами. Сбоку на крышке блока размещены резисторы регулирования напряжения и тока, а также индикатор вольтметра-амперметра. Они закреплены на фальшпанели внутри крышки.
Чертежи были выполнены в программе Frontplatten-Designer 1.0. Межкаскадный трансформатор ВН не модернизируется. Выходной трансформатор блока АТ также не перепроектирован, только центральный отвод, выходящий из катушки, припаян к плате и заизолирован. Выпрямительные диоды заменяются новыми, указанными на схеме.
Шунт был снят с неисправного тестера и закреплен на изоляционных столбах на радиаторе с диодами. Плата для вольтметра-амперметра использовалась «Сверхпростым амперметром и вольтметром на сверхдоступных деталях (автодиапазон)» от Eddy71 с последующей доработкой (следы вырезаны, согласно схеме).

Схема импульсного блока питания — 4 рабочие схемы

Схема импульсного блока питания, но не одна, а сразу четыре. В этом материале будет представлено вам несколько схем импульсных источников питания, выполненных на популярной и надежной микросхеме IR2153. Все эти проекты были разработаны известным пользователем Nem0. Поэтому я здесь буду писать от его имени. Показанные здесь все схематические решения были пару лет назад лично автором собраны и протестированы.

Но вот сейчас, в середине 2018 года, автор решил вновь предложить их вам для повторения, схемы абсолютно рабочие. В данной статье к сожалению не каждая схема имеет для наглядности фото уже готового прибора, но это пока все, что есть.

В общем начнем пока с так называемого «высоковольтного» блока питания:

Схема традиционная, которую использует Nem0 в большинстве своих конструкций импульсников. Драйвер получает питание напрямую от электросети через сопротивление. Это в свою очередь способствует уменьшению рассеиваемой на этом сопротивлении мощности, сравнительно с подачей напряжения от цепи 310v. Схема импульсного блока питания располагает функцией плавного включения напряжения, что существенно ограничивает пусковой ток. Модуль плавного пуска запитывается через конденсатор С2 понижающий сетевое напряжение 230v.

В блоке питания предусмотрена эффективная защита предотвращения короткого замыкания и пиковой нагрузки во вторичном силовом тракте. Роль датчика тока выполняет постоянный резистор R11, а регулировку тока срабатывания защиты выполняется с помощью подстроечника R10. Во время отсечки тока защитой, начинает светится светодиод, сигнализирующий о том, что защита сработала. Выходное двух полярное выпрямленное напряжение составляет +/-70v.

Трансформатор выполнен с одной первичной обмоткой, состоящей из пятидесяти витков, а 4 вторичные обмотки, содержат по двадцать три витка. Диаметр медной жилы и магнитопровод трансформатора расчитываются в зависимости от заданной мощности определенного блока питания.

Теперь рассмотрим следующий блок питания:

Эта версия блока питания во много схожа с описанной выше схемой, хотя в ней имеется существенное отличие. Дело в том, что здесь напряжение питания на драйвер поступает от специальной обмотки трансформатора, через балластный резистор. Все остальные компоненты в конструкции практически одинаковы.

Мощность на выходе этого источника питания обусловлено как характеристикой трансформатора и параметрами микросхемы IR2153, но и ресурсом диодов в выпрямителе. В данной схеме были задействованы диоды КД213А, у которых обратное максимальное напряжение 200v и прямой максимальный ток 10А. Для обеспечения корректной работы диодов при больших токах, их нужно устанавливать на радиатор.

Отдельного внимания заслуживает дроссель Т2. Наматывают его на совместном кольцевом магнитопроводе, в случае необходимости можно использовать другой сердечник. Намотка делается эмаль-проводом с сечением рассчитанным согласно току в нагрузке. Также и мощность импульсного трансформатора определяется в зависимости от того, какую выходную мощность вы хотите получить. Очень удобно делать расчеты трансформаторов с помощью специальных компьютерных калькуляторов.

Теперь третья схема импульсного блока питания на мощных полевых транзисторах IRFP460:

Этот вариант схемы уже имеет конкретную разницу относительно предыдущих моделей. Главные отличия, это система защиты от КЗ и перегруза здесь собрана с использованием трансформатора по току. И есть еще одна разница, это наличие в схеме пары предвыходных транзисторов BD140. Именно эти транзисторы дают возможность отрезать большую входную емкость мощных полевых ключей, относительно выхода драйвера.

Есть еще маленькое отличие, это гасящий напряжение резистор, относящейся к модулю плавного включения, установлен он в цепи 230v. В предыдущей схеме он расположен в силовом тракте +310v. Кроме этого в схеме имеется ограничитель перенапряжения, служащий для гашения остаточного импульса трансформатора. Во всем остальном никаких различий между приведенными выше схемами у этой больше нет.

Четвертая схема импульсника:

В этой схеме все упрощено до придела, здесь нет защиты от короткого замыкания, но собственно она не особо и нужна. В этом варианте блока питания, ток на выходе вторичной цепи 260v уменьшается на сопротивлении R6. Резистор R1 обрезает пиковый ток при пуске, а также сглаживает сетевые искажения.

Скачать: Дополнительные файлы

Предыдущая запись Схема усилителя класса D

Следующая запись Моноблок это что

Немного дополнений

Для компенсации потерь в шнуре, соединяющем шуруповерт с блоком питания, полезно поднять напряжение
на 2-3 вольта. Но это при условии, что вы знаете схемотехнику компьютерных АТХ и знаете что делать.

Если есть возможность использовать мощный трансформатор, то на его выходной, вторичной обмотке должно быть
переменное напряжение 12 В. Если напряжение отличается, рекомендуется подкорректировать вторичную обмотку
путем отматывания (если напряжение больше 12 В) или доматывания (если меньше 12 В) нескольких витков. Стоит
заметить, что при выпрямлении и фильтрации переменного напряжения 12 В получается около 14.4 В без нагрузки.
Так пусть вас это не смущает, это напряжение ЭДС и это закономерно, что оно выше номинального.

Дополнительно к трансформатору собирается выпрямитель, диоды должны спокойно держать 30 А. Конденсаторный фильтр
целесообразнее расположить в корпусе батареи, как в варианте с АТХ.
