Описание и принцип работы реле

Содержание

Виды РКН по типу напряжения


Реле контроля напряжения модульное послед. 220-380В 1НО+1НЗ тип РНПП-301

Известные образцы реле контроля напряжения прежде всего различаются по типу питания, в соответствии с которым они делятся на однофазные и трехфазные модели. Первые устанавливаются в городских квартирах и предназначаются для защиты нагрузок в линейных цепях 220 Вольт без повторного заземления. Их трехфазные аналоги используются в силовых линиях промышленных объектов или в частных домах, хозяева которых получили разрешение на подключение соответствующего оборудования на 380 Вольт. Наличие заземления в этом случае считается обязательным.

У трехфазного РКН есть один существенный недостаток, состоящих в том, что при перегрузке по одной из фаз оно отключает все три линии сразу. Некоторые специалисты считают такое его свойство, наоборот, преимуществом, поскольку в этом случае удается уберечь все эксплуатируемое в данной линии оборудование

Особую важность оно приобретает на производстве, где к каждому из фазных ответвлений подключается отдельная нагрузка. В быту же при эксплуатации двигателя насоса, например, это скорее мешает нормальной работе

Небольшие колебания напряжения по одной из фаз в этом случае не имеют особого значения.

Ассортимент реле на российских прилавках: производители и цены

Каждое из реле имеет определенную маркировку, отражающую его технические характеристики. По маркировке найти подходящую модель во много раз проще, чем подбирать под определенные параметры. Предлагаем ознакомиться с некоторыми из устройств и их стоимостью.

Изображение Наименование Номинальный ток, А Средняя цена, руб.
РПЛ-122М0*4А 16 350
РП20М-217 У3 1 410
РТТ-111УХЛ4 0,2 160
РТ-40/6 УХЛ4 16 1100
РПУ-2 У3Б 5 250
РП20-112 У3 2,5 350
ТРН-10 УХЛ4 660В 1,25 125
ТРН-10 УХЛ4 500В 0,5 125
РТ-83/2 5 1400
РЭВ 830 У3 2,5 1800
РВО-Р-100м ̴100В-2П-1 8 800
РТИ-1308 2,5-4 460
РВО-П2-99с-АС110В 1п-1-10 УХЛ4 7 900

Автомобильные реле практически всегда имеют такой вид

Мастер-выключатель света гасим свет одной кнопкой

Приветствую вас, дорогие читатели сайта ! Второй, из наиболее востребованных опций при заказе проекта или сборки электрощита, после неотключаемых линий, является мастер-выключатель освещения.

Мы живем в интенсивном мире, где все постоянно перегружены информацией и постоянно спешат

Поэтому, очень удобно при выходе из квартиры или дома, одним нажатием на выключатель отключить сразу все освещение, и переключить свое внимание на повседневные заботы, не переживая о том, что забыли выключить свет в какой-то из комнат. Этим и объясняется востребованность такого решения в домашней электросети!

Технически реализовать мастер-выключатель освещения можно различными способами, но основным исполнительным элементом в них будет контактор.

При использовании контактора у нас будет две цепи:

  • цепь управления, в нее как раз и включается управляющий механизм (чаще всего кнопочный или клавишный выключатель);
  • силовая цепь, управляет подключением питания к нашим линиям освещения и светильникам.

Цепь управления

В цепь управления подключается обмотка контактора через управляющий механизм — клавишный или кнопочный выключатель, импульсное реле, карточный выключатель, контроллер Touch Memory и др.

Т.е. при замыкании выключателя или другого механизма в обмотку контактора подается питающее напряжение и он срабатывает.

Чаще всего применяются контакторы с нормально разомкнутыми контактами. При подаче питания в обмотку контактора, его силовые контакты замыкаются. Соответственно, при выключении мастер-выключателя, он разрывает цепь управления, питание с обмотки контактора снимается, силовые контакты размыкаются и цепи освещения квартиры (дома) обесточиваются.

Контакторы выпускаются с обмотками, рассчитанными на различное питающее напряжение, например у Hager: 12В АС, 24В АС, 230В АС.

Контакторы с обмотками на 12В и 24В широко используются в системах автоматизации. Наиболее функциональным решением по организации мастер-выключателя будет использование программируемого логического контроллера или программируемого реле, в них как раз и используются контакторы с обмотками на 12В или 24В.

Цепь управления, как и любую электрическую цепь, дополнительно необходимо защищать аппаратом защиты или плавкой вставкой.

Силовая цепь

Обмотка контактора, подключенная в цепь управления, управляет замыканием/размыканием его силовых контактов. Именно силовые контакты подключают, либо отключают нагрузку (в нашем случае группы освещения) к питающей сети.

Силовые контакты контактора рассчитаны на определенный ток, который они могут пропустить, замыкая цепь. Номинальный ток контактов указывается на передней панели контактора в амперах, его необходимо рассчитывать при выборе и выбирать ближайший больший номинал из модельного ряда.

Обязательно необходимо предусматривать вышестоящий аппарат защиты в цепи, коммутируемой контактором.

Контакторы выпускаются в исполнении для однофазной, либо трехфазной сети. Трехфазные контакторы для мастер-выключателя применяются, если у вас трехфазное электроснабжение и группы освещения распределены по трем фазам.

Для мастер-выключателя освещения желательно использовать контакторы с ручным управлением. Они дороже обычных и не всегда есть в наличии на складе, однако в случае какой-либо аварии позволяют включить/отключить силовую цепь контактора вручную.

Мастер-выключатель света техническая реализация

По технической реализации я выделю три основных, чаще всего используемых решения.

  1. Мастер-выключатель с контактором устанавливается в цепь питания группы освещения. Нажимая кнопку (клавишу) выключателя контактор подключает/отключает питание от групповой цепи освещения квартиры. Это самый распространенный вариант.
  2. Централизованное управление освещением мастер-выключателем, когда все освещение в квартире выполнено на импульсных реле. Более сложное и затратное решение, требует применения совместно с импульсными реле специальных дополнительных модулей. Пример такого щита.
  3. Наиболее универсальное и функциональное решение — с применением программируемого логического контроллера ПЛК. Позволяет программным путем изменять сценарии освещения. Иногда, в зависимости от применяемого оборудования, может выходить дешевле варианта на импульсных реле. Техническую реализацию таких систем автоматизации будем рассматривать в следующих публикациях.

Как видно, существует множество решений по организации управления освещением мастер-выключателем, но в основе всех их лежит применение контактора.

Как проверить реле в автомобиле

Для многих автовладельцев реле оказывается весьма непонятной вещью. От его неисправности может зависеть отказ различного оборудования, поэтому необходимо знать, как проверить работоспособность реле.

Чтобы понять принцип работы этого устройства, стоит почитать очень подробную статью Как работают реле в автомобиле. Если кратко: внутри корпуса реле установлен маленький электромагнит. При подаче напряжения на его контакты, он притягивает перемычку, и она замыкает контакты силовой линии – оборудование включается. Исходя из этого, существуют определенные неисправности реле, которые могут привести его отказу.

При диагностике неисправностей какого-либо оборудования, подключенного через реле, нужно проверить, работает ли оно. В современных автомобилях реле устанавливаются в монтажные блоки, поэтому будет отталкиваться от этого. Если у вас «отдельно стоящее» реле, принципы проверки такие же.

Проверяем присутствие питания на управляющих контактах

При наступлении определенных условий, необходимых для включения оборудования, запитанного через реле (например, включения фар из салона), реле должно щелкнуть. Если щелчок есть, то сразу переходим к следующему разделу статьи про силовые контакты. Если щелчка нет, нужно проверить наличие напряжения на управляющих контактах. Определить наличие напряжения можно обычной контрольной лампочкой или мультиметром. Причем мультиметр способен показать низкое напряжение, которое лампочка «не заметит».

Чтобы померить напряжение на контакте реле, в некоторых случаях достаточно слегка вытянуть его из гнезда монтажного блока и прикоснуться щупом контрольной лампы или мультиметра к одному из управляющих контактов. Второй щуп соответственно нужно прислонить к металлу кузова. Однако надежнее и легче вытащить реле полностью и вставить щуп в нужное гнездо блока.

Если ни на одном управляющем контакте напряжения нет, значит, реле не включится и скорее всего в отказе оборудования виновато не оно. Нужно искать причину, по которой ток не приходит на реле.

Чтобы магнит, находящийся внутри реле сработал, кроме «плюса», должна быть еще и «масса», то есть соединение с кузовом. Проверить ее наличие можно той же «контролькой». Один щуп лампы поставьте на плюсовую клемму аккумулятора, а второй – в «массовое» гнездо монтажного блока. Только не соединяйте данные места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр исключат эту опасность и покажут есть ли массовое соединение в соответствующем гнезде.

Проверяем наличие напряжения на силовых контактах реле

Если реле щелкает, значит, управляющая электрическая цепь исправна, магнит срабатывает и перемычка двигается. В этом случае нужно проверить наличие напряжения на силовых контактах реле. На одном контакте напряжение есть всегда, а на втором должно появляться при включении реле. При выключенном оборудовании, подключенном через проверяемое реле, найдите силовой контакт, находящийся под напряжением. Для этого вставьте щуп контрольной лампы или мультиметра в соответствующее гнездо монтажного блока, а второй конец – к кузову автомобиля.

Если ни на одном силовом контакте напряжения нет, значит, силовая линия неисправна и реле так же ни при чем. Причины отказа силовой линии могут быть разными, но для начала стоит проверить предохранитель. Если же на одном из силовых контактов реле напряжение присутствует, то при включенном реле (реле щелкнуло, на управляющих контактах есть напряжение), напряжение должно быть и на втором силовом контакте.

Указательное реле — назначение

Реле предназначено для сбора информации и анализа о причинах срабатывания, при выходе показателей за пределы нормы, а также для обесточивания неисправных участков.

Устройство улавливает параметры, которые отступают от нормы. Реле указывают на происходящие внутри процессы, которые можно определить по индикаторам, размещению индикаторов, а также аудиосигналам.

Устройство используются в схемах релейной защиты и автоматики. Одним из назначений является замыкание и размыкание контактов в случае выхода определенных показателей за пределы установленной нормы.

Указательное реле применяется в системах сигнализации электрических сетей различного типа. Некоторые модели способны работать на высоте до 4300 метров над уровнем моря и при температурном режиме от -50 до +55 градусов. Кроме этого относительная влажность воздуха составляет 98%.

С помощью устройства работники отслеживают состояние электрической линии. При повышении тока или напряжения реле срабатывает, при этом выбрасывая флажок или другое обозначение, вместе с тем коммутируя контакты.

Реле остается отключенным пока диспетчер его не осмотрит и не зафиксирует сработку документально. Затем устройство переводится в рабочее состояние вручную.

ТИПЫ ПРОМЕЖУТОЧНЫХ РЕЛЕ

Питание схем защиты и автоматики осуществляется от специальных цепей оперативного тока. По типу оперативный ток может быть переменным или постоянным.

Источниками напряжения постоянного оперативного тока могут служить аккумуляторные батареи, батареи конденсаторов или выпрямительные устройства, шинки переменного опертока питаются напряжением от трансформаторов собственных нужд.

Поскольку работают промежуточные реле в цепях оперативного напряжения, в зависимости от его типа они производятся с катушками на постоянный и переменный ток.

РП – 23.

Данный тип промежуточного реле предназначен для работы в цепях постоянного напряжения. РП – 23 состоит из катушки напряжения с магнитным сердечником. Подвижной частью магнитной системы является якорь, который при подаче напряжения на катушку притягивается к сердечнику.

С якорем механически связана траверса, на которой закреплены четыре контактных мостика. Притягиваясь к сердечнику, якорь опускает траверсу, сжимая пружину, на которой она установлена. При этом происходит замыкание нормально разомкнутых контактов и размыкание нормально замкнутого.

Неподвижные контакты РП – 23 выполнены в форме уголков из тонких медных пластин. Каждый из уголков может быть установлен одним из двух способов. Благодаря этому можно получить четыре типа комбинаций вариантов контактных групп (р – группа на размыкание, з – группа на замыкание):

  • 1 р, 4 з;
  • 2 р, 3 з;
  • 3 р, 2 з;
  • 4 р, 1 з.

Такая инвариантность позволяет приспособить этот прибор к работе в составе любой схемы.

При размыкании создаётся два воздушных промежутка на каждый контакт, благодаря чему повышается их дугогасительная способность.

Это свойство важно при работе релейного аппарата в цепях отключения высоковольтных выключателей, соленоиды которых обладают большой индуктивностью и поддерживают напряжение электрической дуги при разрыве цепи.

РП – 23 выпускается в различных модификациях для работы в оперативных цепях напряжением 24 В, 48 В, 110 В и 220 В.

РП – 25.

Внутренняя схема электрических соединений промежуточного реле этого типа аналогична РП – 23. Катушка РП – 25 предназначена для работы на переменном напряжении. Варианты исполнения оснащаются катушками на напряжение 100 В, 127 В или 220 В.

Рабочий ресурс электромагнитного механизма промежуточных реле РП – 23 и РП – 25 составляет 100000 срабатываний. Контактная группа выдерживает 10000 циклов замыкания – размыкания с полной электрической нагрузкой по току и напряжению.

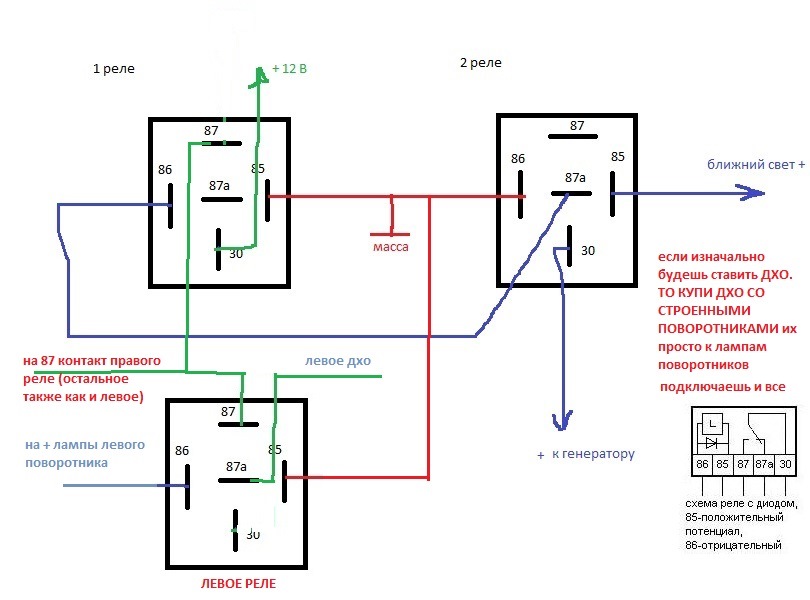

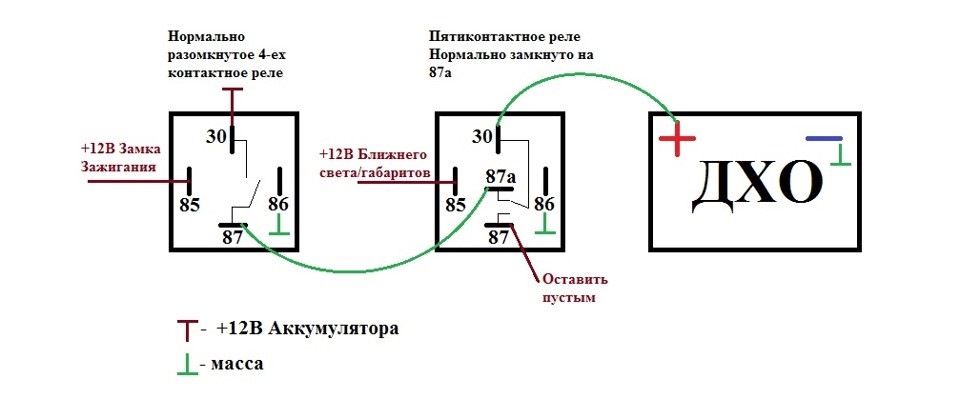

Нюансы включения ходовых огней

А чем больше деталей — тем меньше надежность. Я не рекомендую подключение ДХО по такой схеме. Это кажется сложным, но давайте разберемся на примере, и все станет ясно.
Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания.
Собственно, запас по току никогда не мешает — но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.
Аналогично и 14,,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Полярность его — безразлична для реле.
В таком виде схема имеет существенный недостаток. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе — замыкающими, размыкающими, переключающими.
Схемы инверсии сигналов и управления нагрузкой. Подключаемся к слаботочным транзисторным выходам сигнализации.
Другой конец провода подцепляем к контакту 87А.

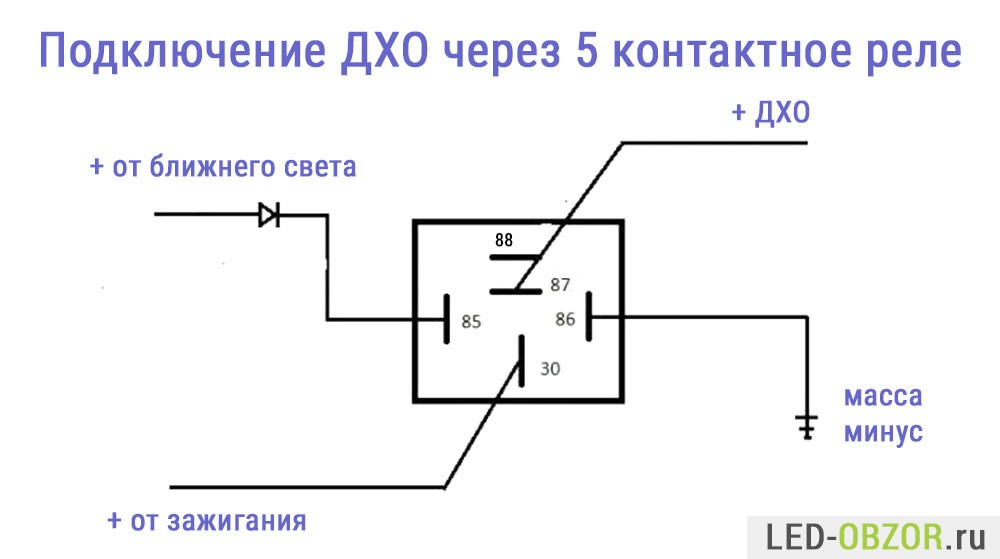

Как работает и устроено 5 — ти контактное реле

Назначение и область применения промежуточных реле

Трудно перечислить отрасли промышленности, отдельные направления индустрии в которых используются промежуточные реле. Во всех отраслях промышленности, приборах для бытового применения, особенно в элементах систем с электронным, электротехническим оборудованием может быть установлено промежуточное реле.

Можно выделить несколько случаев как используют вспомогательные реле в сложных электротехнических комплексах:

  • Для коммутации участков в различных независимых друг от друга сетях;
  • Для увеличения задержки срабатывания защитных элементов в цепях большими токами нагрузки;
  • Во вторичных цепях, для контроля параметров и режимов работы отдельных элементов в цепях высокого напряжения;

Одно реле на производственной линии может выполнять одновременно или последовательно несколько коммутаций в цепях питания или управления. В системах подогрева и водоснабжения при включении глубинного насоса, подается питание на катушку реле, при замыкании группы контактов включается система контроля, за работой насоса. На дисплее оператора отображаются основные параметры наличие напряжения, на насосе, токи нагрузки на каждой фазе, температура и другие в зависимости от сложности схемы, по мере необходимости.

Другая пара одновременно замкнет контакты подачи питания на катушку магнитного пускателя, при срабатывании которого ток пройдет на все три фазы электродвигателя насоса. В случае если пускатель собран по реверсивной схеме, другая группа одновременно отключает реверсивную схему, исключая короткое замыкание.

В системе подогрева сигнал со слабыми токами не способен включать катушки мощных магнитных пускателей или реле. Поэтому промежуточное реле выступает как усилитель управляющего сигнала, сигнал с теплового датчика включает промежуточное реле, контакты которого подают напряжение на обмотки магнитного пускателя, контакты которого замыкаются и питание подается на тэны, кипятильники или другие мощные нагревательные приборы.

Схема пзр (пускозащитного реле) холодильника

Мы будем рассматривать установку компрессора на примере холодильников Атлант, однако адаптировать ее и применить на другом типе холодильников, проблем не составит.

Принцип действия достаточно прост, он широко применяется во многих устройствах, содержащих электродвигатель. Двигатель вращает коленвал, который располагается внутри корпуса. С каждым оборотом поршня приводится в движение поршень; получаются вращательно-поступательные движения. Это и заставляет газ проходить через клапан всасывания, после чего попадать в холодильную камеру.

Задача компоненты в том, чтобы запустить двигатель, благодаря которому и работает компрессор. Чтобы правильно подключить, следует сперва понять из чего узел состоит.

Пускозащитное реле состоит из таких компонентов как недвижимые и движимые контакты, сердечник и его штоки, нагревательные элементы и контакты.

Чтобы установка мотора прошла корректно, следует тщательно изучить работу пускового механизма.

Реле – основа, благодаря которой запускается мотор; именно это устройство выключает его в нужные моменты. Таким образом, оно «спасает» двигатель от перегрузок, заставляет его работать в более щадящем режиме, продлевая срок службы в десятки, а иногда даже в сотни раз.

Прежде, чем приступить к работе, советуем детально изучить схему подключения компрессора.

Для того, чтобы произвести замену (установку) компрессора нам понадобится тестер (мультиметр), компрессор и, конечно же, пусковое реле

Важно помнить, что запустить компрессор без прибора можно, однако это делается только ради проверки двигателя, в диагностических целях. Если вы хотите установить мотор, чтобы получить работающий полноценный холодильник, всегда следует подключать реле

Мультиметр следует выставить на килоомы (или Омы), после чего замерить сопротивление между обмотками конденсатора. Рабочей обмоткой будет то место, где сопротивление минимально. Именно это место следует подключать к сети 220 Вольт через реле.

Получаем реле, к которому подключено 4 провода: 2 идут от конденсатора, 2 непосредственно от вилки. После этого реле подключается к мотору и вилка включается в розетку.

Это позволяет протестировать компрессор: после подключения к сети, в одну трубку воздух должен всасываться, из другой, наоборот, выдуваться.

Часто так случается, что после подключения, двигатель не работает. Причиной, почти всегда, является клин. Чтобы избежать ее, бежать в сервис вовсе необязательно, можно произвести расклинивание самостоятельно.

Вам понадобится специальное устройство, которое состоит из двух диодов. Устройство нужно подключить к обмоткам мотора и дать кратковременное напряжение на несколько секунд. После этого, спустя 30 секунд повторить процедуру. Расклинивание происходит благодаря «раскачиванию» мотора – с частотой 50 Гц вал двигается в обе стороны, такие вибрации купируют клин полностью.

Схема холодильника с позистором

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.

Виды электрических схем

Такие реле называют поляризованными. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BSC.
Условные графические обозначения светильников и прожекторов Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.
Сам же пружинящий контакт закреплён на ярме. Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления Шкаф, панель двухстороннего обслуживания Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания Щит открытый Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.
А нормально-замкнутые контакты N.
Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2.
Обозначение условное графическое и буквенный код элементов электрических схем Наименование элемента схемы Буквенный код Машина электрическая.
Условное обозначение полярного реле, на электрической принципиальной схеме, наносится в виде прямоугольника с двумя выводами и жирной точкой у одного из разъёмов. Как проверить реле?
Как читать электрические схемы. Радиодетали маркировка обозначение

Принцип действия контактора

В алгоритме работы этого вида реле заложено применение электродинамических сил, создаваемых в ферромагнетике во время прохождения электричества по спирали витков изолированного провода катушки.

Исходя из технических особенностей коммутатора и количества размещенных в нем контактных связей, якорь либо замыкает, либо размыкает их

Первоначальное расположение Г-образной пластины (якоря) зафиксировано пружиной. Подавая на магнит ток, якорь, с находящимся на нем коммутирующим контактом преодолевает силы пружины и тянется к намагниченному полю.

При передвижении хвостовик, расположенный на плоскости контакта, цепляет нижнюю контактную схему, перемещая ее вниз. Если на катушке прекращается подача электричества, пружина оттягивает назад ярмо и устройство принимает свой первоначальный вид.

Рассмотрим на примере, как работает реле электромагнитного типа в автомобиле.

Если его подключить к трехфазному асинхронному мотору будут воспроизведены следующие действия:

  1. Старт – включение сигнализации.
  2. Срабатывание пускателя.
  3. Замыкание последней пары контактов в результате — пуск механизма двигателя.

Кроме этого, именно реле отвечает за выключение мотора при разрыве реверса. Таким образом устраняется проблема резкой остановки двигателя.

Для распознавания типа электромагнитного контактора в производстве применяются маркировочные значения, состоящие из набора букв и цифр, нанесенных на устройство

Также важно знать, что электромагнитное реле может оснащаться несколькими группами регулировочных контактов. Количество последних полностью зависит от предназначения конкретной модели прибора

Основные характеристики КУ

К основным характеристикам, на которые следует обратить внимание при выборе данного вида коммутационного устройства, относят:

  • чувствительность – срабатывание от подаваемого на обмотку тока определенной силы, достаточной для включения устройства;
  • сопротивление обмотки электромагнита;
  • напряжение (ток) срабатывания – минимально допустимое значение, достаточное для переключения контактов;
  • напряжение (ток) отпускания – значение параметра, при котором происходит отключение КУ;
  • время притягивания и отпускания якоря;
  • частота срабатывания с рабочей нагрузкой на контактах.

Материал коммутируемых контактов

Срок службы некоторых реле составляет десятки лет. При этом все его детали испытывают большие нагрузки, особенно контакты. Во-первых, они испытывают механические воздействия, связанные с перемещением якоря. Во-вторых, на них негативно влияют большие токи нагрузки. Поэтому контакты реле должны соответствовать следующим требованиям:

  1. Высокая электропроводность. Обеспечивает малое падение напряжения.
  2. Хорошие антикоррозийные качества.
  3. Высокая температура плавления.
  4. Малая эрозия. Контакты должны быть стойки к переносу металла, который неизбежен при постоянном замыкании и размыкании.

Все перечисленные качества напрямую зависят от используемого материала. Рассмотрим основные металлы, используемые для изготовления реле:

  1. Медь полностью отвечает выдвигаемым требованиям, за исключением стойкости к коррозии. Поэтому часто используется в контактах реле с герметичным корпусом. Кроме того, медь обладает еще одним плюсом – относительно низкой стоимостью, по сравнению с другими металлами. Единственным ее недостатком является склонность к окислению при длительной работе. Поэтому используется она там, где предусмотрен кратковременный режим работы, например, в контактах реле поворотов.
  2. Серебро обладает отличной проводимостью и износоустойчивостью. Не вызывает искрения при коммутации индуктивной нагрузки. При этом серебряные контакты не обладают достаточной дугостойкостью, поэтому не могут использоваться для управления нагрузками значительной мощности. Кроме того, у них достаточно высокая стоимость. Поэтому контакты имеют комбинированную конструкцию – медь с напылением серебра.
  3. Вольфрам обладает большой износоустойчивостью и стойкостью к высокой температуре. Изготовленные из него контакты способны коммутировать очень высокие токи (десятки ампер).

Кроме материала, контакты реле различаются по способу коммутации.

О чем расскажет маркировка?

В маркировке контакторов указан полный набор данных о назначении и особенностях конструкции, в том числе информация о климатическом исполнении.

Расшифровка модели ТКЕ520ДГ: устройство с выдержкой обмотки до 30 В, а контактов – до 5 А, есть два замыкающих контакта, конструкцией прибора предусмотрен долгосрочный режим работы, выполнен герметично

Рассмотрим подробно структуру условного обозначения на примере ПЭ41(Н) (*)(*)(*)(*)(*)/(*)(*)(*)(*)5:

  1. РЭП — реле электромагнитное промежуточное.
  2. 37 (Н) – номер разработки.
  3. (*) — обозначение рода тока в цепи включающей обмотки: 1 — постоянного тока; 2 — переменного тока.
  4. (*) — вид замедления: 1 — замедленные при включении; 2 — замедленные при отключении.
  5. (*) — значение исходя из численности обмоток;
  6. (*)(*) — числовое значение замыкающих и размыкающих контактов;
  7. (*)(*) — напряжение или ток силовой намотки: постоянный (D) и переменный (А);
  8. (*)(*) — обозначение электросилы удерживающих обмоток;
  9. (*) — вид и технология подсоединения тыловых проводниковых линий: 1 – с ламелями под пайку; 2 – монтаж с винтовой фиксацией; 3 — крепление клеммами к разъемной колодке.
  10. (*)5 — климатическое оформление и категория размещения по ГОСТ: УХ — умеренно-холодный; В — всеклиматический.

При выборе необходимой модели коммутирующего устройства берутся во внимание не только его электротехнические параметры, но и среда, в которой оно будет работать. Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров. Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров

Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров

Несмотря на предусмотренное высокое качество коммутатора, основной недостаток заключен в системе контактов. Предполагается, что чистая связная группа может находиться только в герметичных условиях вакуума. Если же воздействует основной отрицательный фактор – контакт с воздухом – на них начинает образовываться оксидная пленка.

Выводы

  1. Электромагнитные реле не уйдут с рынка электронных компонентов ещё много лет, несмотря на прогресс и миниатюризацию деталей. Напротив, производители продолжают развивать и инвестировать в эту технологию, о чем свидетельствует спектр доступных реле на рынке.
  2. Бистабильные реле становятся все более популярными. Цена у них доступная, что побуждает к внедрению. Акцент на сокращении потребления электроэнергии электронными схемами, вероятно, подтолкнет проектировщиков внимательнее присмотреться к этой архитектуре, особенно там, где автономное питание.

Используйте реле по назначению, соблюдая естественно требование максимального коммутируемого тока, и они будут служить долго и безотказно.
