3 схемы управления освещением на импульсном реле

Содержание

Твердотельное реле

И вот, если мы соберем все плюсы механических и электронных импульсных реле, то получим достоинства твердотельных.

Суть работы твердотельного реле заключается в использовании эффекта воздействия света на pn-переход. В отличие от механических реле у твердотельных реле отсутствуют механические замыкания и размыкания контактов. Для этих целей в твердотельных реле используются полупроводниковые элементы.

Фото твердотельных реле Schneider Electric с охладителями

Принцип работы

Мы подаем ток на светодиод, и он, в свою очередь, воздействует на pn-переход коммутационной сети, замыкая или размыкая ее.

Твердотельные реле делятся на два основных вида. Это реле постоянного и переменного тока.

Твердотельные реле постоянного тока

Твердотельные реле постоянного тока очень надежны. Их срок службы, по сравнению с механическими, практически бесконечен. Работают они при температурах от -30 +70 градусов Цельсия.

Твердотельные реле переменного тока

Основная особенность твердотельных реле переменного тока — это пониженный уровень электромагнитных помех, малый расход энергии, абсолютная бесшумность и практически мгновенное срабатывание.

Достоинства

  • Бесшумные.
  • Отсутствуют подвижные детали. Срок службы — десятки лет.
  • Коммутация с минимумом помех.
  • Практически мгновенное срабатывание.
  • Малое потребление электроэнергии.
  • Очень малые размеры, при этом могут работать с большими токами.
  • Широкая сфера применения. Благодаря минимальным размерам и большому количеству настроек срабатывания, используются практически везде.
  • Благодаря большому расстоянию между цепью управления и управляемой цепью обеспечивается надежная изоляция.
  • Очень прочные. Почти безразличны к вибрациям и ударам.

Недостатки

Казалось бы, давайте заменим все реле на твердотельные, и бед знать не будем, но здесь не все так просто. Два недостатка у твердотельных реле все же есть. И порой они становятся решающими.

  1. Сильный нагрев.
  2. Высокая цена.

При малых токах величина нагрева, конечно же, не существенна. Однако когда мы говорим о больших потребителях электричества, например, требуется коммутировать электрический обогреватель, то величина нагрева увеличиваются значительно. А если в цепи произойдет короткое замыкание, то полупроводники в твердотельных реле расплавятся очень быстро. Да, реле, конечно, может быть защищено от короткого замыкания и оснащено системой охлаждения, но при этом оно становится достаточно дорогим.

Абсолютная тишина. Можно монтировать на этаже

Полное отсутствие шума в процессе работы этих реле позволяет выполнять монтаж твердотельных реле, где угодно. Можно монтировать в электрических щитах на этажах, здесь ограничений нет.

Твердотельное реле в системах управления и автоматики

Как и электромагнитное реле, твердотельное реле работает, удерживает цепь замкнутой, только в течение того времени, пока на реле подается напряжение. То есть это не тот случай, как с триггером или поляризованным реле, когда подал управляющее напряжение, и «забыл» — цепь будет замкнута сколько угодно долго до следующего отключающего сигнала. Для замыкания цепи на твердотельное реле должно подаваться напряжение постоянно, поэтому это реле не может работать с кнопками без контроллера.

Между кнопками включения света и твердотельным реле всегда требуется контроллер, который подает на реле удерживающее коммутацию напряжение.

Установка и подключение импульсного реле

Теперь пришло время приступить к его подключению. Схема импульсного реле поможет вам выполнить процесс установки. Корпус этого устройства достаточно легко можно установить в установочную коробку. Для того чтобы импульсное реле подключить правильно вам необходимо будет дополнительно провести нулевой провод. Таким образом, у вас получиться 4 провода. К ним относятся:

  • Входящая фаза.
  • Нейтраль.
  • Вывод на кнопки.
  • Вывод на питание лампочек.

Лучше всего в установочную коробку вести кабель с лишней жилой. Если вы не смогли разобрать с этой схемой, тогда вот вам принципиальная схема подключения импульсного реле. На этой схеме вы сразу можете увидеть, что кнопки необходимо тоже подключать в фазе. Подключение диммера имеет подобную схему.

На этой схеме вы видите только две кнопки, но их количество может быть разным. Максимально к одному устройству вы можете подключить 10 кнопок. Если вы подключите больше, тогда у вас могут возникнуть ложные срабатывания. В этом случае вам потребуется располагать провода управления дальше от силовых проводов. Также вам необходимо будет установить дополнительный конденсатор.

Производители этого устройства утверждают, что установить его можно в распределительную коробку вместе с выключателем.

Устройство и принцип действия

В общем смысле слова реле – это электротехнический механизм, который замыкает или разрывает электрическую цепь, исходя из определенных электрических или иных параметров, которые на него воздействуют.

Его не коммутационная конструкция была изобретена еще в 1831 году Дж. Генри. А через два года стали применять для обеспечения функционирования телеграфа С. Морзе.

Можно выделить две основные группы: электромеханические и электронные. В первом типе устройства работу осуществляет механизм, а во втором за все отвечает печатная плата с микроконтроллером. Его работу удобно рассмотреть на примере электромеханического реле, которое является импульсным.

При выборе режима работы реле необходимо руководствоваться частотой включений, родом и величиной тока, характером испытываемых нагрузок

Конструктивно его можно представить следующим образом:

  1. Катушка – это медный провод, намотанный на основание из немагнитного материала. Он может быть в тканевой изоляции или покрывается лаком, не пропускающим электричество.
  2. Сердечник, содержащий железо и приходящий в действие при прохождении электрического тока через витки катушки.
  3. Подвижный якорь – это пластина, которая крепится к якорю и оказывает воздействие на замыкающие контакты.
  4. Контактная система – непосредственно переключатель состояния цепи.

В основе работы реле лежит явление электромагнитной силы. Она появляется в ферромагнитном сердечнике катушки, когда через нее пускается ток. Катушка в этом случае является втягивающим устройством.

Сердечник в ней связан с подвижным якорем, который и приводит в действие силовые контакты, осуществляя коммутацию. Они могут быть нормально открытого/нормально закрытого типа. Иногда блок контактов может содержать одновременно разомкнутые и замкнутые виды соединения.

При включении цепи механизм фиксирует это положение, которое меняется при повторной подаче импульса и снова фиксируется до следующего изменения

К катушке дополнительно может подключаться резистор, увеличивающий точность срабатывания, а также полупроводниковый диод, ограничивающий перенапряжение на обмотке. Кроме этого, в конструкции может присутствовать конденсатор, установленный параллельно контактам, для уменьшения искрения.

Более понятно работу устройства можно представить, разбив его на несколько блоков:

  • исполняющий – это контактная группа, которая замыкает/размыкает электрическую цепь;
  • промежуточный – катушка, сердечник и подвижный якорь задействуют исполняющий блок;
  • управляющий – в этом реле преобразует электрический сигнал в магнитное поле.

Так как для переключения положения контактов необходим однократный электрический импульс, то можно сделать вывод о том, что эти приборы потребляют напряжение только в момент переключения. Это значительно экономит электроэнергию, в отличие от обычных проходных выключателей.

Второй разновидностью импульсного реле является электронный тип. За работу в нем отвечает микроконтроллер. Промежуточным блоком здесь служит катушка или полупроводниковый ключ. Использование в схеме таких элементов, как программируемые логические контроллеры, позволяет дополнить реле, например, таймером.

В устройстве этого вида нет механических подвижных элементов. Работу осуществляет датчик, распознающий сигнал управления и твердотельная электроника, которая коммутирует цепь

Почему только кнопочные?

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут. За редким исключением, например для реле Меандр РИО-2

Но об этом чуть позже

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только
внутри их конструкции имеется возвратная пружинка, которая после каждого
нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс
отдельно бра.

Многие вместо специальных выключателей используют подпружиненные
кнопки для дверных звонков.

Что такое импульсное реле

Существуют импульсные реле самых разных модификаций — с креплением на DIN-рейку, установкой в распред. коробку, встраиваемые в светильник, но принцип самой работы у всех одинаковый — при нажатии кнопки выключателя кратковременный импульс поступает на катушку реле. Контакты реле замыкаются, переходя в состояние ВКЛ. — нагрузка включается. Повторное нажатие кнопки выключателя, либо кнопки другого выключателя приводит к переключению силовых контактов в состояние ВЫКЛ. – нагрузка отключается. Итак каждый раз при нажатии кнопки любого из выключателей, контакты импульсного реле будут менять свое состояние на противоположное. Так как импульсное реле имеет два стабильных состояния — ВКЛ. или ВЫКЛ. его еще называют бистабильным.

Иногда может встречаться еще название блокировочное реле. Само устройство импульсных реле бывает двух разных типов – электронное, с релейными или полупроводниковыми выходами и управлением на базе микроконтроллера, либо электромеханическое, с катушкой управления и механическими контактами. Оба типа имеют свои достоинства и недостатки, но я бы все таки посоветовал электромеханические – они более надежны. Электронные довольно чувствительны к перенапряжениям в сети, реагируют на сетевые помехи, в результате чего могут происходить ложные срабатывания. Также импульсные реле различаются по рабочему напряжению катушки – 12 В, 24 В, 130 В, 220 В. При выборе реле стоит об этом помнить.

Схема импульсного реле

Кстати, про выбор. А он довольно богатый. Из тех, с которыми приходилось сталкиваться это ABB E250, E290, Schneider Acti 9 ITL, F&F Евроавтоматика BIS 411, Меандр РИО1. И все они зарекомендовали себя с хорошей стороны. Выводы, обозначенные как A1 и A2 — это контакты катушки реле. Контакты 1 и 2 — замыкающие (размыкающие) контакты. Они рассчитаны на ток 16 А при коммутации активной нагрузки. Перключатель I-O служит для приоритетного выбора (контакты реле в зависимости от положения переключателя будут изначально замкнуты или разомкнуты) и ручного управления. Перключатель auto — OFF служит для отключения дистанционного управления для проведения технических работ.

Фаза через автомат приходит на контакт 1 импульсного реле и на кнопочные выключатели, которые соединяются между собой параллельно. На схеме изображены два выключателя, но таким же образом можно подключить и три и пять выключателей. С выключателей фаза уходит на контакт катушки реле А1. С контакта 2 фазный проводник идет на нагрузку. На клемму А2 катушки приходит проводник с нулевой шины, с нее же ноль уходит на нагрузку. Все просто. Таким же образом можно подключить и несколько импульсных реле для разных групп освещения.

Здесь добавляются два выключателя ВКЛ. и ОТКЛ. которые подключаются на клеммы ON и OFF соответственно. Их можно поставить непосредственно при входе в дом. При нажатии кнопки ВКЛ. свет будет включаться во всем доме. Кнопка ОТКЛ. будет полностью выключать все освещение в доме. В данной схеме реле Acti 9 ITL, которое мы рассматривали ранее не подойдет, можно задействовать Acti9 ITLc от того же Schneider Electric. По моему мнению, применение импульсных реле значительно упрощает управление освещением в более менее сложных схемах. В случае управлением с двух мест небольшого коридора, повторюсь, вполне достаточно будет обычных проходных выключателей, так как покупка импульсных реле будет экономически нецелесообразна.

Импульсные реле на планке

Управление и работа устройства

Этот выключатель обладает простотой в своем использовании. Также это устройство обладает рядом преимуществ, к которым относят возможность управления с различных точек дома. Импульсное реле на сегодняшний день является основным конкурентом проходных выключателей. Этот прибор обладает прекрасным таймером, который прекрасно работает. Для того чтобы включить это устройство в беспрерывный режим вам необходимо будет нажать и удерживать кнопку.

Вот временная схема, которая показывает работу импульсного реле. Как видите импульсное реле имеет простое управление.

https://youtube.com/watch?v=G8srQDropEw

Рекомендуем к прочтению: основные виды выключателей.

Достоинства и недостатки

Основные типы реле обладают множеством достоинств над полупроводниковыми ключами, такими как:

  • относительно низкая стоимость (благодаря недорогим составляющим);
  • присутствует мощная изоляция между катушкой и контактной группой;
  • не подвержены вредному влиянию перенапряжения, помехам молний, коммутации мощных электрических установок;
  • есть управление линиями с нагрузкой до 0,4 кВ (при малом объеме устройства).

Дополнительный плюс – отсутствие проблемы охлаждения и безвредность для атмосферы. Например, при замыкании с током в 10 А в реле по катушке распределяется меньше, чем 0,5 Вт. В сравнении с электронными аналогами данное значение выше 15 Вт.

Недостатки импульсного реле:

  • износ, а также проблемы коммутации индуктивных нагрузок и высоких напряжений (если ток постоянный);
  • при включении и выключении цепи происходят радиопомехи, поэтому требуется экранирование;
  • относительно долгий период времени срабатывания.

Серьезным минусом можно считать непрерывный износ при коммутации (деформация пружин, окисление контактов, например).

Однако стоит уточнить, что при использовании именно электронных реле, есть такие плюсы как: безопасность, хорошая скорость подключения, доступность на рынке, бесшумная работа, расширенный функционал. А среди минусов: перегрев при коммутации больших токов, нарушение работы при сбоях в электросети, сопротивление в закрытом положении и др.

Watch this video on YouTube

Watch this video on YouTube

Тем не менее, электронные реле развиваются достаточно стабильно и быстро. Они популярны благодаря своему функционалу, который можно относительно легко расширить.

Управление светом при помощи импульсных реле

Импульсные (бистабильные) реле – устройства, которые меняют состояние выхода при подаче очередного сигнала на управляющий вход.

По принципу действия подразделяются на электромеханические и электронные.

  • Электромеханические реле не чувствительны к скачкам напряжения и помехам в сети. Как правило, имеют индикатор срабатывания и возможность ручного перевода в противоположное состояние. Недостатки – ограниченный ресурс срабатываний и лёгкий щелчок при переключении.
  • Электронные импульсные реле имеют, фактически, неограниченный ресурс, но чувствительны к скачкам напряжения и импульсным помехам в сети.

Управляются выключателями без фиксации (“кнопочными”). Реле, в зависимости от типа корпуса, могут устанавливаться устанавливаются в щитке, распредкоробке или монтажной коробочке выключателя. Туда же подводятся провода от светильников и выключателей. Количество выключателей не лимитировано, они могут быть как одноклавишными, так и двухклавишными без фиксации).

Преимущество данной схемы – возможность управлять сразу несколькими группами света (по количеству установленных реле) из любого числа мест.

Импульсное реле позволяет реализовать функцию “Выключить всё” – установленным при входе в комнату кнопочным выключателем можно отключить все группы света, скоммутированные в щите через импульсное реле. Но, в отличие от “Умного дома”, для включения света вновь придётся нажать на клавишу центрального выключателя – при этом все светильники вернутся в состояние, которое было до выключения. В системе “Умный дом” алгоритм работы центрального выключателя принципиально другой – там нажатие на клавишу формирует команду-телеграмму на все выключатели и диммеры и они переходят в отключённое состояние. Для включения вновь нажимать центральный выключатель не нужно – каждая световая группа включается индивидуально или по сценарию.

При подключении импульсного реле обязательно учитывайте нагрузочную способность контактов с учётом пусковых токов нагрузок. Особенно, это касается импульсных блоков питания для светодиодной ленты – пусковой ток при включении таких блоков может в десятки раз превышать номинальный рабочий ток.

Схемы подключения

Импульсное реле очень часто используется с подключением нескольких выключателей с пружинным возвратом кнопки. Подключаться они должны параллельно друг к другу по всем требованиям.

Для организации схемы управления освещением следует подключить силовой провод к бистабильному реле. А выключатели между собой соединяются посредством проводка. Благодаря этому в дальнейшем есть возможность обесточить всю сеть, используя всего один выключатель.

Данный вариант популярен, так как упрощается монтаж. При этом надо рассчитывать характеристики точно: к примеру, поддержку светодиодной подсветки кнопок, чтобы сеть полноценно функционировала.

Чтобы было удобнее, можно проверять маркировку. Производители используют такие обозначения, как:

  • А1-А2 – контакты катушки;
  • 1-2 (или другие цифры) – количество контактов, замыкающихся или размыкающихся при работе бистабильного реле;
  • ON-OFF – маркировка контактов, которые переводят реле в состояние выключения или включения (используется при монтаже центрального управления).

Схемы подключения импульсных реле

Средства автоматики могут применяться как для управления освещением в отдельных помещениях, так и для всего здания (квартиры, офиса, прочее). Конечно, схемы подключения будут иметь отличия, но принцип действия всей системы сохранится – управление происходит от электрического импульса.

Разница будет заключаться в количестве осветительных групп (для каждой свое реле) и наличии общих для всех помещений кнопок включения и отключения.

Простейшая схема для одиночных помещений

Самым простым способом подключения импульсного реле является приведенная ниже схема:

Примерная схема подключения импульсного реле с управлением через три кнопки

В данном варианте управление производится через фазный провод L. Но если кнопки подключить к нулевому проводнику N, а клемму устройства А1 замкнуть на фазу, схема сохранит свою работоспособность.

Данная схема идеально подходит для отдельных комнат или кабинетов, не имеющих нужды в централизованном управлении. Количество кнопочных выключателей не влияет на результат, монтаж усложняется только на прокладку проводов для их подключения.

Схема, предусматривающая общее управление

Данный способ подключения позволяет осуществлять контроль над работой нескольких импульсных реле из одного места. То есть можно одной кнопкой активировать несколько групп освещения и точно так, другой кнопкой отключить их все сразу.

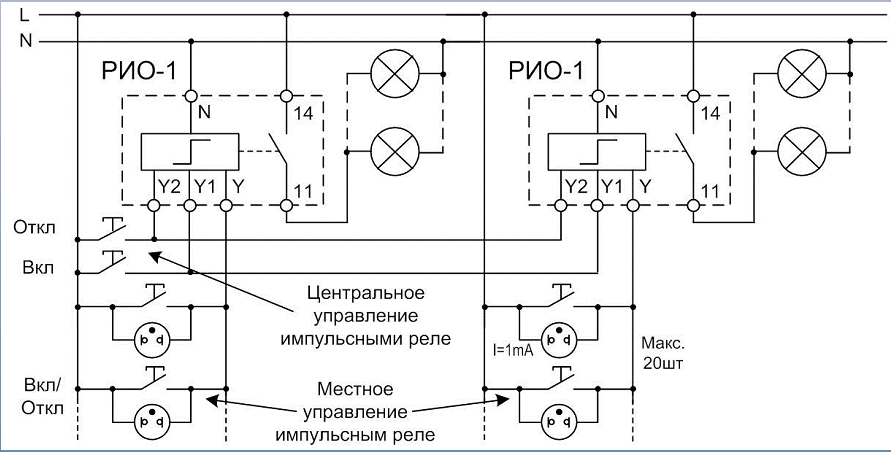

Схема подключения нескольких импульсных реле с централизованным управлением

Клавишей «Вкл» напряжение с фазного провода подается на клеммы Y1 всех импульсных реле, производя замыкание силовых контактов 11-14. Далее управление каждой группой происходит посредством местных кнопок. Для общего отключения осветительной сети, нужно нажать клавишу «Откл», которая передаст электрический импульс на клеммы Y2.

Важно знать, что повторная подача сигнала на клеммы Y1 и Y2 не даст обратного эффекта и кнопкой «Вкл» невозможно произвести отключение схемы, как нельзя ее включить клавишей «Откл». Обычно элементы централизованного управления устанавливают возле входной двери, чтобы иметь возможность одним движением включить/выключить свет на всем объекте

Обычно элементы централизованного управления устанавливают возле входной двери, чтобы иметь возможность одним движением включить/выключить свет на всем объекте.

Схема подключения электронного импульсного реле

Данная схема мало отличается от подключения электромеханических моделей. Размер изделия позволяет поместить его не только в электрощит, но и в распределительную коробку непосредственно в обслуживаемом помещении. Это обеспечит дополнительную экономию на прокладывании электропроводки.

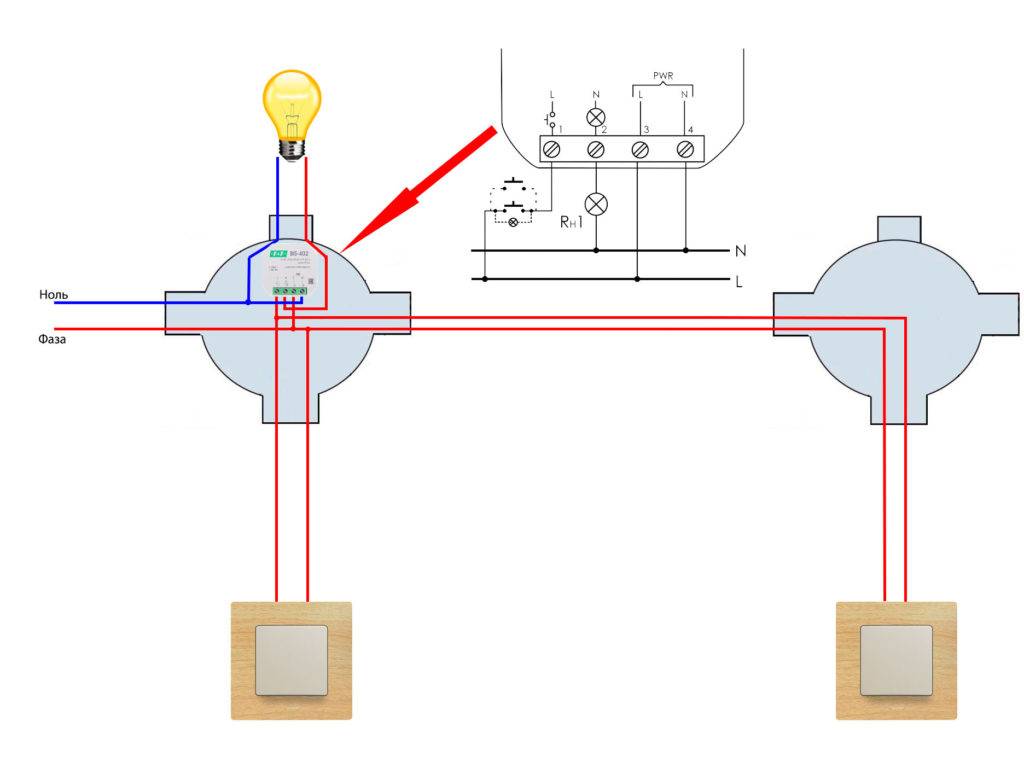

Схема подключения светильника через электронное импульсное реле

Подобная схема подключения в обязательном порядке прилагается в описании изделия, либо непосредственно на его корпусе. Это хорошо видно на приведенном ниже фото:

Изображение электрической схемы на корпусе электронного реле

Согласно данному руководству синий и черный проводники идут на подключение светильника, а красный и коричневый – на кнопки управления.

Как подключить импульсное реле

Чтобы правильно подключить импульсное реле, нужно понимать какие у него есть контакты и за что они отвечают.

Как правило, это:

два контакта на катушку питания А1-А2

На один из них, фаза либо ноль приходят постоянно, а на другой, как раз-таки и подается импульс после нажатия кнопки.

силовые контакты 1-2, 3-4 и т.д.

Проходя через них, ток поступает на светильник.

Вот простейшая схема подключения одного импульсного реле на группу кнопочных выключателей.

Схема №1 Обратите внимание, что в импульсном реле нагрузка вовсе не проходит через кнопку. Нажимая ее, вы всего лишь даете импульс на катушку, которая и замыкает силовой контакт

В некоторых моделях подавать управляющий импульс можно как через фазный проводник, так и через нулевой.

Представьте, что существенная и разветвленная часть эл.проводки у вас в доме даже не будет находится постоянно под напряжением, как это происходит с обычными выключателями света. Насколько это повысит пожаро и электробезопасность!

Некоторые разновидности имеют сразу несколько контактов. От них можно подключать две, три и более групп освещения.

Прохождение всей нагрузки через реле означает, что подгорание или выгорание контактов на кнопках практически исключено. Многие, радуясь такому обстоятельству, смело занижают сечение линий освещения до 0,5мм2 или 0,75мм2. Либо вообще “кидают” витую пару.

Однако не забывайте про правила, где четко говорится, что все групповые линии на светильники в жилых помещениях должны выполняться проводниками сечением минимум 1,5мм2.

При этом обратите внимание, все реле (группа или одиночное) должны обязательно подключаться после автомата

Он защищает:

катушку

кабель на цепи управления

сам светильник

Без него при коротком замыкании у вас просто сгорит эл.проводка.

Само реле не защищает ни от перегрузок, ни от КЗ.

Поэтому при сборке схемы в щитке, на каждый автомат освещения вы как бы “навешиваете” по одному или несколько импульсных реле.

Принцип работы и внешний вид

Если говорить обобщенно, реле представляет собой электрический механизм, замыкающий или разрывающий электрическую цепь. Его работа осуществляется исходя из электрических или других параметров, которые на него действуют.

Выбирая режим работы реле нужно руководствоваться частотой включений, величиной тока, а также характером испытываемых нагрузок.

Конструкция состоит из следующих компонентов:

  • Катушки.Катушка является медным проводом, который намотан на немагнитный материал; может находиться в тканевой изоляции или быть покрытым специальным лаком, который не пропускает электричество;
  • Сердечника.Он содержит железо и приходит в действие при проходе тока через витки катушки;
  • Подвижного якоря.Такой якорь является пластиной, крепящейся к якорю, он воздействует на замыкающие контакты;
  • Контактной системы.Она является переключателем состояния цепи.

В основе работы реле – электромагнитная сила, появляющаяся в сердечнике катушки при пропускании через нее тока.

Катушка является втягивающим устройством, в котором сердечник связан с подвижным якорем. Он и приводит в действие силовые контакты. А к катушке можно дополнительно подключать резистор для увеличения точности срабатывания.

Принцип работы и внешний вид

Если говорить обобщенно, реле представляет собой электрический механизм, замыкающий или разрывающий электрическую цепь. Его работа осуществляется исходя из электрических или других параметров, которые на него действуют.

Выбирая режим работы реле нужно руководствоваться частотой включений, величиной тока, а также характером испытываемых нагрузок.

Конструкция состоит из следующих компонентов:

  • Катушки.Катушка является медным проводом, который намотан на немагнитный материал; может находиться в тканевой изоляции или быть покрытым специальным лаком, который не пропускает электричество;
  • Сердечника.Он содержит железо и приходит в действие при проходе тока через витки катушки;
  • Подвижного якоря.Такой якорь является пластиной, крепящейся к якорю, он воздействует на замыкающие контакты;
  • Контактной системы.Она является переключателем состояния цепи.

В основе работы реле – электромагнитная сила, появляющаяся в сердечнике катушки при пропускании через нее тока.

Катушка является втягивающим устройством, в котором сердечник связан с подвижным якорем. Он и приводит в действие силовые контакты. А к катушке можно дополнительно подключать резистор для увеличения точности срабатывания.

Характеристики кнопочных выключателей

Количество независимых контактов:

• Одноклавишные. Имеют одну клавишу приводящие в действие контакты кнопки, такой выключатель способен управлять только одним импульсным реле.

• Двухклавишные. Оснащаются двумя независимыми кнопками и предназначены для коммутации цепей управления двух импульсных реле. Такие выключатели могут применяться в больших помещениях, где есть несколько независимых линий освещения.

Способ монтажа:

• Открытой установки. Крепятся к стене помещения, достоинство данной конструкции является ее быстрый монтаж и отсутствие необходимости производить штробление.

• Скрытой установки. Устанавливаются в подрозетник стандартных размеров, внешне коммутационный аппарат без фиксации, ничем не отличается от обычного, клавишного выключателя.

     При выборе кнопочного выключателя следует обратить внимание, имеется ли на нем подсветка отключенного положения. Так как, если ее наличие в схеме освещения не предусмотрено конструкцией реле, то она может вызывать ложное срабатывания автоматики

     При отсутствии кнопочных выключателей, хорошей альтернативой их замены может стать кнопка от электрического звонка или любой другой коммутационный аппарат, с нормально разомкнутыми контактами, не имеющий фиксацию положения.

Область применения

В схемах управления умным домом импульсные реле являются основным исполнительным механизмом. Некоторые модели снабжены дополнительным входом, помимо основного, для группового отключения. Пример централизованного управления реле РИО-1 (тут же вы можете ознакомиться и с условным обозначением аппарата):

К примеру, у вас два этажа, и вы, уходя, забыли отключить свет на втором этаже. Чтобы не возвращаться к выключателю, все электронные выключатели света объедены в групповую сеть управления, при подаче сигнала на которую они становятся в положение выключено. То есть с одного места можно отключить свет, а включать потом каждую с кнопки индивидуально.

Устройства с таймерами удобно ставить в местах, где освещение нужно на непродолжительное время. Подъезд, парадный вход, сарай, подвал гараж и прочее. После нажатия на кнопку аппарат срабатывает, подавая питание на освещение. В это время таймер отсчитывает время, после чего подает сигнал и импульсное реле отключается. Для того чтобы таймер отключить достаточно два раза подряд нажать кнопку, и он будет выключен до тех пор, пока не будет нажата кнопка. Подробнее о схеме работы импульсного реле с выключателями вы можете узнать, просмотрев данное видео:

Надеемся наша статья расширила ваш кругозор, и вы сможете улучшить комфорт с помощью такой автоматики. На этом мы и заканчиваем обзор устройства, принципа работы и области применения импульсного реле. Как вы уже поняли, данный аппарат чаще всего используется для управления освещением в доме.

Будет полезно прочитать:

Выводы и полезное видео по теме

Видеоматериал рассказывает об устройстве, работе, применении и истории создания этого вида устройств:

https://youtube.com/watch?v=I8KFFvOA3mg

Следующий сюжет подробно описывает принцип действия твердотельных или электронных реле:

https://youtube.com/watch?v=9VWsmtmncp8

Использование импульсных реле находит все более широкое применение в современных системах электрификации. Увеличение требований к функционалу и гибкости управления освещением, экономии материалов и безопасности создает непрерывный импульс к совершенствованию контакторов.

Они уменьшаются в размерах, упрощаются конструктивно, повышая надежность. А использование принципиально новых технологий в основе работы позволяет применять их в жестких условиях пыльных производств, вибрации, магнитных полей и влажности.

В статье Умный Дом и переключатели я писал о том, что если для управления системой освещения у нас используется решение «Умный Дом» независимо от типа системы и производителя, то нам не надо на этапе ремонта думать о том, какой выключатель будет проходным, и с какой именно кнопки удобнее будет управлять какой лампочкой, так как уже в процессе наладки системы мы сможем поменять назначение любой кнопки. Также как и в любой момент после окончания пусконаладки.

Если никакой системы управления светом не планируется, а управлять одной группой света из нескольких мест хочется, то у нас два варианта:

  1. Классический — переключатели и промежуточные переключатели (когда одной лампой управляем из трёх мест). Неудобен необходимостью приобретать именно переключатели, более сложной (не для хорошего электрика, конечно) схемой подключения проводов и отсутствием возможности впоследствии поменять алгоритм работы.
  2. Современный — импульсные реле.

Как ни странно, вариант с импульсными реле, гораздо более удобный и современный, встречается крайне редко.

Вот обычное импульсное реле ABB E290:

Силовой кабель от лампочки ведём в электрощит, кабели от выключателей также ведём в электрощит.

Выключатели должны быть импульсного типа (моностабильные), то есть, такие, на которые нажимаем, а они потом отжимаются сами обратно. Иногда они называются звонковыми, потому что дверной звонок тоже представляет собой такую кнопку. Кстати, иногда из классического выключателя (бистабильного, имеющего два положения) можно сделать импульсный, добавив туда пружинку, которая будет возвращать клавишу обратно после отпускания.

Кабели от выключателей подключаем на управляющие контакты импульсного реле и получаем такую систему: при кратковременном нажатии на любой из выключателей лампочка меняет состояние на противоположное. Нажали выключатель 1 — включилась, нажали выключатель 2 — выключилась, нажали выключатель 3 — включилась, ещё раз нажали выключатель 3 — выключилась, и так далее.

Преимущества по сравнению со старой схемой на переключателях:

  1. Выключателей на одну группу света может быть сколько угодно. Хоть 10 штук.
  2. Всегда можно поменять назначение любой кнопки, переключив кабели в щите. Сегодня кнопка включает один свет, а завтра будет включать другой, если мы решили, что так удобнее.
  3. Поскольку кнопки импульсные, то отсутствует проблема несоответствия положения выключателя лампочке, как в старой схеме с проходными выключателями
  4. Можно помимо клавиш подключить ещё какой-то внешний сигнал управления, например, приёмник радиопульта или GSM модуль, которые будут выдавать импульс. Или считыватель бесконтактных ключей.
  5. Можно выбрать импульсные реле с катушкой управления не 230 вольт, а 12 или 24 вольта постоянного напряжения, это позволит нам прокладывать до выключателей не силовой кабель, а недорогой слаботочный, например, витую пару или ШВВП. Можно сэкономить на кабеле и уменьшить пожароопасность системы. А запасные жилы кабеля позволят в будущем добавить клавиши при необходимости.

Нам понадобится одно импульсное реле на одну управляемую группу света. Стоимость его от 1500 до 2000 рублей в среднем при токе коммутации 16 ампер. Бывают импульсные реле на 32 ампера.

В общем, вот простое решение очень частой проблемы.

А можно сделать такую схему, при которой некий выключатель будет через импульсное реле выключать группу светильников, например, целиком комнату или этаж. Назовём его сценарным выключателем. Или выключать весь свет в квартире.

1,527 просмотров всего, 9 просмотров сегодня
