Изготовление варистора

Объясняется все это устройством варистора. Состоит варистор из полупроводника и различных материалов для связывания. Распространена такая связка – карбид кремния и эпоксидная смола. Их сплавляют при высоких температурах. Затем, поверхность варистора покрывается металлом и припаиваются выходы.

Конструкция варистора

Способность проводить большое напряжение через себя варистором обеспечивается материалом – кремнием. При нагревании кристаллы карбида кремния значительно уменьшают свое сопротивление. И ток может спокойно проходить по ним.

Однако, все большее распространение получают варисторы из оксида цинка. Они проще в изготовление и могут пропускать через себя более высоковольтные импульсы. Техника их производства схожа с производством керамических варисторов.

Варисторы бывают различных форм – колбочки, палочки, диски. Все зависит от производителя.

Разные формы варисторов

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

  • ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
  • ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
  • ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
  • ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
  • ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
  • ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

  • электрические схемы — Э;
  • гидравлические схемы — Г;
  • пневматические схемы — П;
  • газовые схемы — Х;
  • кинематические схемы — К;
  • вакуумные схемы — В;
  • оптические схемы — Л;
  • энергетические схемы — Р;
  • схемы деления — Е;
  • комбинированные схемы — С.

Оптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

  • А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
  • В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
  • С — Графическое представление исполнительных механизмов;
  • D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
  • E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
  • F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

  • А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
  • B — переменное напряжение;
  • C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
  • D — Источник питания аккумуляторного или гальванического типа;
  • E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

  • А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
  • В — графические обозначения для воспринимающих частей тепловых элементов;
  • С — Катушка прибора с блокировкой механического типа;
  • D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
  • Е — УГО для переключателей и кнопок;
  • F — Обозначение рубильника.

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.
Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

Резисторы: общие сведения (adsbygoogle = window.adsbygoogle || []).push({});

Эти элементы также можно встретить в любой конструкции – хоть в радиоприемнике, хоть в схеме управления на микроконтроллере. Это фарфоровая трубка, на которой с внешней стороны проведено напыление тонкой пленки металла (углерода – в частности, сажи). Впрочем, можно нанести даже графит – эффект будет аналогичный. Если резисторы имеют очень низкое сопротивление и высокую мощность, то используется в качестве проводящего слоя нихромовая проволока.

Основная характеристика резистора – это сопротивление. Используется в электрических схемах для установки необходимого значения тока в определенных цепях. На уроках физики проводили сравнение с бочкой, наполненной водой: если изменять диаметр трубы, то можно регулировать скорость струи. Стоит отметить, что от толщины токопроводящего слоя зависит сопротивление. Чем тоньше этот слой, тем выше сопротивление. При этом условные обозначения радиодеталей на схемах не зависят от размеров элемента.

Обозначение общего провода

В сложных электрических цепях с целью улучшения читаемости схемы часто проводники, соединенные с отрицательной клеммой источника питания, не изображают. А вместо них применяют знаки, обозначающие отрицательных провод, который еще называют общий или масса или шасси или земля.

Рядом со знаком заземления часто, особенно в англоязычных схемах, делается надпись GND, сокращенно от GRAUND – земля.

Однако следует знать, что общий провод не обязательно должен быть отрицательным, он также может быть и положительным. Особенно часто за положительный общий провод принимался в старых советских схемах, в которых преимущественно использовались транзисторы p—n—p структуры.

Поэтому, когда говорят, что потенциал в какой-то точке схемы равен какому-то напряжению, то это означает, что напряжение между указанной точкой и «минусом» блока питания равен соответствующему значению.

Например, если напряжение в точке 1 равно 8 В, а в точке 2 оно имеет величину 4 В, то нужно положительный щуп вольтметра установить в соответствующую точку, а отрицательный – к общему проводу или отрицательной клемме.

Таким подходом довольно часто пользуются, поскольку это очень удобно с практической точки зрения, так как достаточно указать только одну точку.

Особенно часто это применяется при настройке или регулировке радиоэлектронной аппаратуре. Поэтому учиться читать электрические схемы гораздо проще, пользуясь потенциалами в конкретных точках.

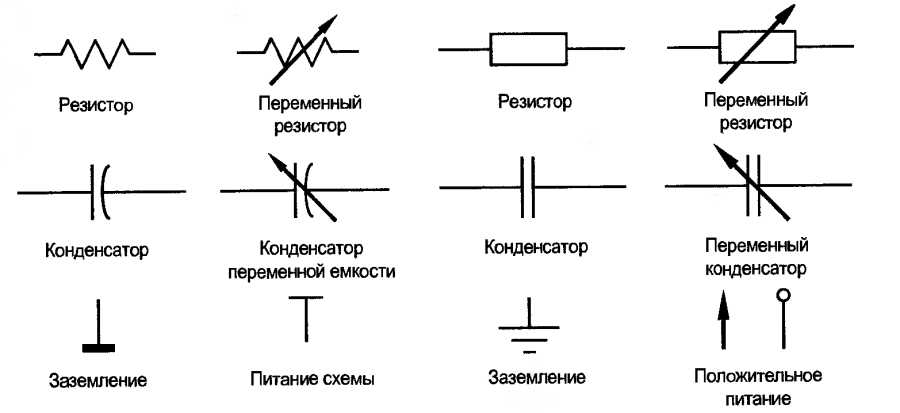

Обозначения конденсаторов на схемах

Стоит заметить, что в случае использования подстроечных или переменных конденсаторов указывается два значения – минимальная и максимальная емкость. По факту на корпусе всегда можно найти некоторый диапазон, в котором изменится емкость, если провернуть ось прибора от одного крайнего положения в другое.

Допустим, имеется переменный конденсатор с емкостью 9-240 (измерение по умолчанию в пикофарадах). Это значит, что при минимальном перекрытии пластин емкость составит 9 пФ. А при максимальном – 240 пФ. Стоит рассмотреть более детально обозначение радиодеталей на схеме и их название, чтобы уметь правильно читать технические документации.

Таблица 2.8 – Арматура

Обозначение

Код
обозначения

Вентиль
запорный проходной

2.8.01

Вентиль
угловой

2.8.02

Задвижка

2.8.03

Затвор
дисковый

2.8.04

Кран
шаровой

2.8.05

Кран
проходной, пробковый

2.8.06

Кран
угловой, пробковый

2.8.07

Кран
трехходовой, пробковый

2.8.08

Клапан
регулирующий проходной

2.8.09

Клапан
регулирующий угловой

2.8.10

Клапан
регулирующий трехходовой

2.8.11

Клапан
регулирующий четырехходовой

2.8.12

Клапан
запорно-балансировочный ручной

2.8.13

Клапан
балансировочный автоматический

2.8.14

Клапан
обратный

2.8.15

Клапан
обратный, угловой

2.8.16

Клапан
радиаторный запорный

2.8.17

Клапан
радиаторный запорно-проходной с байпасом

2.8.18

Терморегулятор
радиаторный автоматический

2.8.19

Регулятор
перепада давления

2.8.20

Регулятор
давления после себя

2.8.21

Регулятор
давления до себя

2.8.22

Клапан
предохранительный, угловой

2.8.23

Клапан
предохранительный, проходной

2.8.24

Клапан
поплавковый

2.8.25

Обозначение радиодеталей на электросхемах

Обозначение на схемах радиоэлементов выглядит в виде графических фигур. Так, например, резистор изображают вытянутым прямоугольником с рядом расположенной буквой «R» и порядковым номером. «R15» означает, что резистор по схеме является 15-м по счёту. Тут же прописывают величину рассеваемой мощности сопротивления.

Изменение температуры паяльника с помощью диммера

Особое внимание нужно уделить обозначению на микросхемах. К примеру, можно рассмотреть микросхему КР155ЛАЗ

Первая буква «К» означает широкую область применения. Если будет стоять «Э», то это экспортное исполнение. Вторая литера «Р» определяет материал и тип корпуса. В данном случае это пластмасса. Единица – это тип детали, в примере это полупроводниковая микросхема. 55 – порядковый номер серии. Последующие буквы выражают логику И-НЕ.

С чего начать чтение схем

Начинать надо с чтения принципиальных схем. Для более эффективного обучения нужно изучение теории совмещать с практикой. Необходимо понимать все обозначения на плате. Для этого существует масса информации в интернете. Будет неплохо иметь под рукой справочный материал в книжном формате. Параллельно с усвоением теории нужно научиться паять простые схемы.

Как соединяются радиоэлементы в схеме

Для соединения радиокомпонентов используют платы. Чтобы сделать контактные дорожки, применяют специальный раствор для травления медной фольги на диэлектрическом слое печатной платы. Лишняя фольга удаляется, остаются только нужные дорожки. К их краям припаивают выводы деталей.

Дополнительная информация. Литиевые аккумуляторы, нагреваясь от паяльника, могут вздуться и разрушиться. Чтобы этого не происходило, применяют точечную сварку.

Буквенное обозначение радиоэлементов в схеме

Чтобы расшифровать буквенные обозначения деталей в схеме, нужно воспользоваться специальными таблицами, утверждённые ГОСТом. Первая буква означает устройство, вторая и третья литера уточняют конкретный вид радиокомпонента. Например, F означает разрядник или предохранитель. Полностью буквы FV дают знать, что это предохранитель.

Графическое обозначение радиоэлементов в схеме

Графика схем включает в себя условное двухмерное обозначение радиоэлементов, принятых во всём мире. Например, резистор – прямоугольник, транзистор – круг, в котором линиями показано направление тока, дроссель – растянутая пружинка и т.д.

Начинающий радиолюбитель должен иметь под рукой таблицу изображений радиодеталей. Ниже приведены примеры таблиц графических обозначений радиодеталей.


Таблица графических обозначений радиоэлементов на схеме


Таблица 2


Таблица 3


Таблица 4

Для начинающих радиолюбителей важно запастись справочной литературой, где можно найти информацию о предназначении определённого радиокомпонента и его характеристиках. Как изготовить самостоятельно печатные платы и как правильно паять схемы, можно научиться по видео урокам в сети

Проходные и опорные конденсаторы

Для защиты от помех, которые могут проникнуть в прибор через цепи питания и наоборот, а также для различных блокировок используют так называемые проходные конденсаторы. Такой конденсатор имеет три вывода, два из которых представляют собой сплошной токонесущий стержень, проходящий через корпус конденсатора.

К этому стержню присоединена одна из обкладок конденсатора. Третьим выводом является металлический корпус, с которым соединена вторая обкладка. Корпус проходного конденсатора закрепляют непосредственно на шасси или экране, а токоподводящий провод (цепь питания) припаивают к его среднему выводу.

Благодаря такой конструкции токи высокой частоты замыкаются на шасси или экран устройства, в то время как постоянные токи проходят беспрепятственно.

На высоких частотах применяют керамические проходные конденсаторы, в которых роль одной из обкладок играет сам центральный проводник, а другой — слой металлизации, нанесенный на керамическую трубку. Эти особенности конструкции отражает и условное графическое обозначение проходного конденсатора (рис. 3).

Рис. 3. Внешний вид и изображение на схемах проходных и опорных конденсаторов.

Наружную обкладку обозначают либо в виде короткой дуги (а), либо в виде одного (б) или двух (в) отрезков прямых линий с выводами от середины. Последнее обозначение используют при изображении проходного конденсатора в стенке экрана.

С той же целью, что и проходные, применяют опорные конденсаторы, представляющие собой своего рода монтажные стойки, устанавливаемые на металлическом шасси. Обкладку, соединяемую с ним, выделяют в обозначении такого конденсатора тремя наклонными линиями, символизирующими «заземление» (рис. 3,г).

Постоянные резисторы

Название постоянных резисторов связано с их номинальным сопротивлением, которое остается неизменным в течение всего периода эксплуатации. Они различаются между собой в зависимости от конструкции и материалов.

Проволочные элементы состоят из металлических проводов. В некоторых случаях могут использоваться сплавы с высоким удельным сопротивлением. Основой для намотки проволоки служит керамический каркас. Данные резисторы обладают высокой точностью номинала, а серьезным недостатком считается наличие большой собственной индуктивности. При изготовлении пленочных металлических резисторов, на керамическое основание напыляется металл, обладающий высоким удельным сопротивлением. Благодаря своим качествам, такие элементы получили наиболее широкое распространение.

Конструкция угольных постоянных резисторов может быть пленочной или объемной. В данном случае используются качества графита, как материала с высоким удельным сопротивлением. Существуют и другие резисторы, например, интегральные. Они применяются в специфических интегральных схемах, где использование других элементов не представляется возможным.

Постоянные конденсаторы

В принципиальных электрических схемах широко используются графические обозначения конденсаторов с постоянной емкостью. Они изображаются в виде двух параллельных отрезков и выводов из середины каждого из них. Возле значка проставляется буква С, после нее – порядковый номер элемента и с небольшим интервалом – числовое обозначение номинальной емкости.

При использовании в схеме конденсатора с ориентировочной емкостью, вместо его порядкового номера наносится звездочка. Значение номинального напряжения указывается лишь для цепей с высоким напряжением. Это касается всех конденсаторов, кроме электролитических. Цифровой символ напряжения проставляется после обозначения емкости.

Соединение многих электролитических конденсаторов требует соблюдения полярности. На схемах для обозначения положительной обкладки используется значок «+» либо узкий прямоугольник. При отсутствии полярности узкими прямоугольниками помечаются обе обкладки.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Принципы и особенности проектирования

«Однолинейка» используется для планирования будущей сети, поэтому детализировать её ни к чему. Однако есть определённые моменты, которые отобразить необходимо. К тому же, если не отобразить в ней основные элементы, проигнорировать некоторые нюансы, проект не пройдёт утверждение, без которого все работы будут считаться незаконными. Рассмотрим как составить однолинейную схему электроснабжения и что для этого потребуется.

Основная информация, которую должен включать в себя подобный проект, это:

  • расчёт общей мощности, которую будет потреблять установленное оборудование. Сделать это несложно. Необходимо лишь сложить общую потребляемую мощность приборов и устройств, питающихся от той или иной линии;
  • на основании полученного параметра потребляемой мощности вычислить необходимое сечение кабелей с учётом материала их изготовления. Если высчитанное сечение не производится, производим округление в большую сторону;
  • рассчитав нагрузки, подбираем защитные устройства. Лучше, если на каждую линию будут установлены дублирующие устройства (например, автомат и УЗО).

Сама схема должна содержать в себе информацию о:

  • точке подключения к электросети. Для квартир, частных домов это будет вводной автомат, для предприятий – распределительная подстанция;
  • типе ввода;
  • марке и типе счётчика электроэнергии;
  • длине кабеля, его марке, сечении, количестве жил с указанием способа укладки (открытый, скрытый);
  • указании групп потребителей.

Также необходимо указать цепи освещения. Информация об источниках света не нужна.

Необходимые этапы проектирования

Проектирование однолинейных схем электроснабжения начинается с получения ТУ (технических условий). Для этого нужно обратиться в компанию, которая занимается поставкой электричества. Далее получаем разрешение и генеральный план в горархитектуре. Следующий шаг – разработка плана электроснабжения участка или квартиры. Последним этапом будет окончательное утверждение в компании, поставляющей электричество.

Составляя подобный проект самостоятельно, будьте предельно внимательны, перепроверяйте каждый шаг

Многие могут спросить, кто утверждает однолинейные схемы электроснабжения на предприятиях. Здесь первые шаги будут идентичны, однако последний проект должен подписать ответственный руководитель.

Как может заметить Уважаемый читатель, пройти все эти шаги несложно, однако часто из-за недоработок проекта некоторые ходят по кругу несколько раз. Не проще ли сразу потратить на планирование схемы немного больше времени, сэкономив себе тем самым нервы?

Образцы однолинейных схем электроснабжения по ГОСТу: различные строения и сооружения

Для того, чтобы читателю было проще разобраться, что такое однолинейная схема электроснабжения, предлагаем ознакомиться с примерами подобных проектов.

Пример однолинейной схемы электроснабжения предприятияОбразец однолинейной схемы электроснабжения школыОбразец составления однолинейной схемы электроснабжения в квартиреПроект однолинейной схемы распределительного щитаЩит освещения: пример составления однолинейной схемы

Как можно отметить, с виду все принципиальные однолинейные схемы электроснабжения схожи, однако это только на первый взгляд. Огромное значение имеют обозначения кабелей, защитной автоматики, нанесённые на проект. Их необходимо изучить, перед тем как пытаться читать однолинейные схемы электроснабжения. Об этом и пойдёт речь в следующем разделе нашей статьи.

Условные обозначения в однолинейных схемах электроснабжения

В настоящее время можно найти множество литературы, в которой описываются условные обозначения и маркировки, используемые в составлении подобных проектов. В таблице ниже можно увидеть основные из них. Именно они являются азами для тех, кто впервые столкнулся с «однолинейками».

Основные условные обозначения, используемые при составлении однолинейных проектов

На самом деле их значительно больше, но за один раз запомнить столь огромное количество информации невозможно. Если Уважаемому читателю интересно, то полному, подробному обзору условных обозначений редакция Seti.guru посвятит отдельную статью в ближайшем времени. Следите за нашими публикациями.

2.1. Общие правила построения УГО

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. Допускается отделять такие элементы друг от друга штриховой линией черт.

Групповую метку располагают над группой меток, которые должны быть записаны без интервала между строками черт.

Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.

Отключают и включают в работу определенные участки сети, по мере необходимости. Размеры УГО в электрических схемах. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. При этом метки выводов присваивают одним из способов, представленных на черт.

1 Область применения

Если несколько последовательных выводов имеют части меток, отражающие одинаковые функции, то такие выводы могут быть объединены в группу выводов, а эта часть метки выносится в групповую метку. Допускается опускать пробел между группами выводов, имеющих метку более высокого порядка.

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия установки. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Монтажную логику можно рассматривать условно как элемент, который изображают в виде УГО элемента монтажной логики черт. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента. В этом случае существует хотя бы одно логическое соединение между данными элементами.

Допускается дополнять обозначение зависимости меткой, поясняющей функциональное назначение вывода, которая помещается в круглых скобках. Если в состав изделия входит несколько одинаковых устройств, то позиционные обозначения элементам следует присваивать в пределах этих устройств. Порядок расположения контактов в таблице определяется удобством построения схемы. Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Щетка: на контактном кольце 2.
Как нарисовать розетки, выключатели и лампы на плане квартиры.

Элементы электрических цепей, приборы

Номер на рисунке Описание Номер на рисунке Описание
1 Счетчик учета электроэнергии 8 Электролитический конденсатор
2 Амперметр 9 Диод
3 Вольтметр 10 Светодиод
4 Датчик температуры 11 Диодная оптопара
5 Резистор 12 Изображение транзистора npn
6 Реостат (переменный резистор) 13 Плавкий предохранитель
7 Конденсатор

УГО реле времени, кнопки, выключатели, концевые выключатели, часто используют при разработке схем электропривода.

Схематическое изображение плавкого предохранителя. При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Например, предохранитель и резистор имеют незначительные отличия. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов.

Изображение автоматического выключателя на полной схеме

Контактный коммутационный аппарат. Служит автоматической защитой электрической сети от аварий, короткого замыкания. Приводится в действие механическим, либо электрическим способом.

Автоматический выключатель на однолинейной схеме

Трансформатор представляет собой стальной сердечник с двумя обмотками. Бывает одно и трехфазный, повышающий и понижающий. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Мощность варьируется от 0.1 МВА до 630 МВА (в России).

УГО трансформаторов

Обозначение трансформаторов тока на полной (а) и однолинейной (в) схеме

Графическое обозначение электрических машин (ЭМ)

Электрические моторы, зависит от вида, способны не только потреблять энергию. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты.

А — Трехфазные электродвигатели:

1 — Асинхронный с короткозамкнутым ротором

2 — Асинхронный с короткозамкнутым ротором, двухскоростной

3 — Асинхронный с фазным ротором

4 — Синхронные электродвигатели; генераторы.

В — Коллекторные электродвигатели постоянного тока:

1 — с возбуждением обмотки от постоянного магнита

2 — Электрическая машина с катушкой возбуждения

В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Последние два элемента уберегают сеть от «просадки» напряжения в сети.

 УГО магнитного пускателя на схеме

Переключатели выполняют функцию коммутационного оборудования. Отключают и включают в работу определенные участки сети, по мере необходимости.

Графические обозначения в электрических схемах механических переключателей

Условные графические обозначения розеток и выключателей в электрических схемах. Включают в разработанные чертежи электрификации домов, квартир, производств.

Звонок на электрической схеме по стандартам УГО с обозначенным размером

Буквенно-цифровой код

Для простоты радиодетали разделяются на группы по признакам. Группы делятся на виды, виды — на типы. Ниже приведены коды групп:

  • A — устройства;
  • B — преобразователи;
  • C — конденсаторы;
  • D — микросхемы;
  • E — элементы разные;
  • F — защитные устройства;
  • G — источники питания;
  • H — индикаторы;
  • K — реле;
  • L — катушки;
  • M — двигатели;
  • P — приборы;
  • Q — выключатели;
  • R — резисторы;
  • S — выключатели;
  • T — трансформаторы;
  • U — преобразователи;
  • V — полупроводники, электровакуумные лампы;
  • X — контакты;
  • Y — электромагнит.

Для удобства монтажа на печатных платах указываются места для радиодеталей буквенным кодом, рисунком и цифрами. У деталей с полярными выводами у положительного вывода ставится +. В местах для пайки транзисторов каждый вывод помечается соответствующей буквой. Плавкие предохранители и шунты отображаются прямой линией. Выводы микросхем маркируются цифрами. Каждый элемент имеет свой порядковый номер, который указан на плате.
