Что такое реле, и как оно работает

Содержание

Звуковой сигнал от Волги на ВАЗ 2110

Установить сигналы от Волги в ВАЗ 2110 можно различными способами. По разному можно не только закрепить Волговские рожки, но и выполнить их подключение. Звуковые сигналы от Волги бывают старого и нового образца. Разницы большой нет, немного тональность другая, но это на любителя..

Сигналы Волга-3110 (22.3721/221.3721) (высокий, низкий тон). Цена 270р
Сигналы Волга, РАФ С302/303Д (высокий, низкий тон). Цена 430р

Уровень звукового давления 105-118 Дб.

Установить Волговские сигналы в ВАЗ 2110 простой заменой не получится. Все дело в том, что к штатному сигналу подходит два провода: «Минус», который подается с кнопки на руле, и «Плюс», который подходит постоянно (который питает еще и вентилятор радиатора). А для работы Волговских сигналов нужен всего один провод — «Плюс», т. к. «Масса» подается через корпус (от крепления их к кузову автомобиля). Кроме того, речь идет и о разных потреблениях тока:

Штатные сигналы по паспорту потребляют не более 5А (на замерах не больше 3,5А)
Волговские сигналы 8А каждый (Итого 16А)

Именно поэтому, чтобы подключить сигналы от Волги в десятку нужно использовать 4-х контактное реле (например, 904.3747-10) Реле можно установить:

Внутри салона в блоке предохранителей.
Под капотом (в этом случае реле нужно изолировать, чтобы не попала влага)

Рассмотрим оба варианта подключения на примере:

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

На него должен падать солнечный свет, то есть он должен быть под открытым небом.
Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находится как можно дальше.
Не желательно чтобы на него попадал свет фар.
Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).

Чтобы светочувствительные автоматы работали корректно, надо правильно выбрать местоположение

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Схема подключения реле: контактное, 12В, промежуточное, принцип работы и управление

Реле является системой выключателей, необходимых для переключения, разъединения и соединения электроцепей. Цель эксплуатации коммутационного устройства – создание конкретных условий работы техники. Подключить реле означает создать нагрузку на выключатель, управляющий прибором.

Механизмы реле

Основные элементы электромагнитного реле

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Принцип работы

Принцип действия электромагнитных реле

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Классификация реле

Защитные реле классифицируются по 2 признакам:

по способу подключения к сети;
по количеству подведенных фаз.

По типу подключения

Способы коммутации блоков зависят от конструкции изделия:

Устройство для защиты бытовой розетки, которое оснащается штепсельными контактами. Изделие представляет собой переходной узел, внутри которого расположены измерительный прибор, контроллер и контактная группа. Детали установлены в пластиковом корпусе, на внешней стороне предусмотрено гнездо для подключения внешних потребителей. В конструкции изделия предусмотрены поворотные регуляторы или кнопки, позволяющие выставить рабочие параметры. Устройства рассчитаны на мощность до 3,5 кВт (сила тока до 16 А).
Изделие, оборудованное блоком розеток и удлинительным кабелем. Оборудование подключается к бытовой электрической сети, защищаемые приборы получают питание от встроенных распределительных элементов. В конструкции предусмотрен выключатель, имеется цифровой вольтметр и кнопки регулировки параметров. Максимальный ток нагрузки не превышает 10 А (из-за использования удлинительного кабеля), время срабатывания по верхнему пределу 0,02 секунды.
Отсекатель питания, предназначенный для установки на DIN-рейку, установленную в распределительном квартирном щитке. Изделия отличаются применением измерительного блока с повышенной точностью замера (погрешность составляет 1-2 В). Существуют разновидности оборудования, рассчитанные на силу тока до 63 А (в аварийном кратковременном режиме реле не выходит из строя при подаче 80 А). Устройства оснащаются встроенным термическим реле, предотвращающим возгорание блока при перегреве.

Классификация реле по способу подключения.

По количеству фаз

Существуют реле для бытовой однофазной сети напряжением 220 В и устройства промышленного назначения, адаптированные под трехфазную систему питания напряжением 380 В. Оборудование 2 типа оснащается тройной индикацией напряжения, при обрыве одной фазы происходит автоматическое отключение всех проводников. Блок фиксирует момент перекоса фаз, отключая подачу тока к потребителям. Если в помещении отсутствует нагрузка с трехфазным питанием, то рекомендуется развести магистраль на 3 линии и оснастить каждую однофазным реле.

Мастер-выключатель света гасим свет одной кнопкой

Приветствую вас, дорогие читатели сайта ! Второй, из наиболее востребованных опций при заказе проекта или сборки электрощита, после неотключаемых линий, является мастер-выключатель освещения.

Мы живем в интенсивном мире, где все постоянно перегружены информацией и постоянно спешат

Поэтому, очень удобно при выходе из квартиры или дома, одним нажатием на выключатель отключить сразу все освещение, и переключить свое внимание на повседневные заботы, не переживая о том, что забыли выключить свет в какой-то из комнат. Этим и объясняется востребованность такого решения в домашней электросети!

Технически реализовать мастер-выключатель освещения можно различными способами, но основным исполнительным элементом в них будет контактор.

При использовании контактора у нас будет две цепи:

цепь управления, в нее как раз и включается управляющий механизм (чаще всего кнопочный или клавишный выключатель);
силовая цепь, управляет подключением питания к нашим линиям освещения и светильникам.

Цепь управления

В цепь управления подключается обмотка контактора через управляющий механизм — клавишный или кнопочный выключатель, импульсное реле, карточный выключатель, контроллер Touch Memory и др.

Т.е. при замыкании выключателя или другого механизма в обмотку контактора подается питающее напряжение и он срабатывает.

Чаще всего применяются контакторы с нормально разомкнутыми контактами. При подаче питания в обмотку контактора, его силовые контакты замыкаются. Соответственно, при выключении мастер-выключателя, он разрывает цепь управления, питание с обмотки контактора снимается, силовые контакты размыкаются и цепи освещения квартиры (дома) обесточиваются.

Контакторы выпускаются с обмотками, рассчитанными на различное питающее напряжение, например у Hager: 12В АС, 24В АС, 230В АС.

Контакторы с обмотками на 12В и 24В широко используются в системах автоматизации. Наиболее функциональным решением по организации мастер-выключателя будет использование программируемого логического контроллера или программируемого реле, в них как раз и используются контакторы с обмотками на 12В или 24В.

Цепь управления, как и любую электрическую цепь, дополнительно необходимо защищать аппаратом защиты или плавкой вставкой.

Силовая цепь

Обмотка контактора, подключенная в цепь управления, управляет замыканием/размыканием его силовых контактов. Именно силовые контакты подключают, либо отключают нагрузку (в нашем случае группы освещения) к питающей сети.

Силовые контакты контактора рассчитаны на определенный ток, который они могут пропустить, замыкая цепь. Номинальный ток контактов указывается на передней панели контактора в амперах, его необходимо рассчитывать при выборе и выбирать ближайший больший номинал из модельного ряда.

Обязательно необходимо предусматривать вышестоящий аппарат защиты в цепи, коммутируемой контактором.

Контакторы выпускаются в исполнении для однофазной, либо трехфазной сети. Трехфазные контакторы для мастер-выключателя применяются, если у вас трехфазное электроснабжение и группы освещения распределены по трем фазам.

Для мастер-выключателя освещения желательно использовать контакторы с ручным управлением. Они дороже обычных и не всегда есть в наличии на складе, однако в случае какой-либо аварии позволяют включить/отключить силовую цепь контактора вручную.

Мастер-выключатель света техническая реализация

По технической реализации я выделю три основных, чаще всего используемых решения.

Мастер-выключатель с контактором устанавливается в цепь питания группы освещения. Нажимая кнопку (клавишу) выключателя контактор подключает/отключает питание от групповой цепи освещения квартиры. Это самый распространенный вариант.
Централизованное управление освещением мастер-выключателем, когда все освещение в квартире выполнено на импульсных реле. Более сложное и затратное решение, требует применения совместно с импульсными реле специальных дополнительных модулей. Пример такого щита.
Наиболее универсальное и функциональное решение — с применением программируемого логического контроллера ПЛК. Позволяет программным путем изменять сценарии освещения. Иногда, в зависимости от применяемого оборудования, может выходить дешевле варианта на импульсных реле. Техническую реализацию таких систем автоматизации будем рассматривать в следующих публикациях.

Как видно, существует множество решений по организации управления освещением мастер-выключателем, но в основе всех их лежит применение контактора.

Разновидности импульсных реле

Между некоторыми реле существуют большие отличия, поэтому их можно разделить, в основном, на 2 категории:

электромеханические реле;
электронные импульсные реле.

Электромеханические

Этот тип устройств потребляет электроэнергию только в момент срабатывания. Механизм блокировки обеспечивает высокую надежность и экономит электричество. Система работает неплохо: имеется в виду защита от колебаний в сети, которые приводят к ложным срабатываниям.

В основе конструкции: катушка, контакты, механизм с кнопками для включения-выключения.

Реле электромеханического типа считаются более надежными и удобными в использовании, так как не боятся помех. Плюс, к ним нет высоких требований для места установки.

Электронные

Электронные импульсные реле имеют характерную особенность: они используют микроконтроллеры. Благодаря этому в них присутствует расширенный функционал. К примеру, такие устройства позволяют добавлять таймер. Другие дополнительные функции помогают в построении сложных систем освещения.

В основе конструкции: электромагнитная катушка, микроконтроллеры, полупроводниковые ключи.

Электронные реле популярнее других типов благодаря функционалу и разнообразию, которое можно к ним добавить: можно создавать изделия для освещения любой сложности. Также возможно подбирать их под любое напряжение – 12 вольт, 24, 130, 220. В зависимости от установки такие реле могут быть DIN-стандартными (для электрощитов) и обычными (с другими способами монтирования).

Схема холодильника Орск

Замена датчика-реле температуры (терморегулятора)

Снять поддон внутреннего шкафа холодильной камеры. Ослабить винты крепления трубки сильфона терморегулятора к испарителю. Освободить трубку сильфона терморегулятора из-под держателя трубки. При отсоединении трубки сильфона от стенки испарителя сохранить прокладки между трубкой и стенкой испарителя.

Снять ручку терморегулятора, потянув ее влево на плафоне освещения внутренней полости холодильника. Снять плафон освещения, для чего извлечь винт, соединяющий плафон освещения со стенкой шкафа, вывести из зацепления зубец в верхней его части. Затем движением от себя освободить плафон.

Снять терморегулятор и заменить его новым, установив в обратной последовательности.

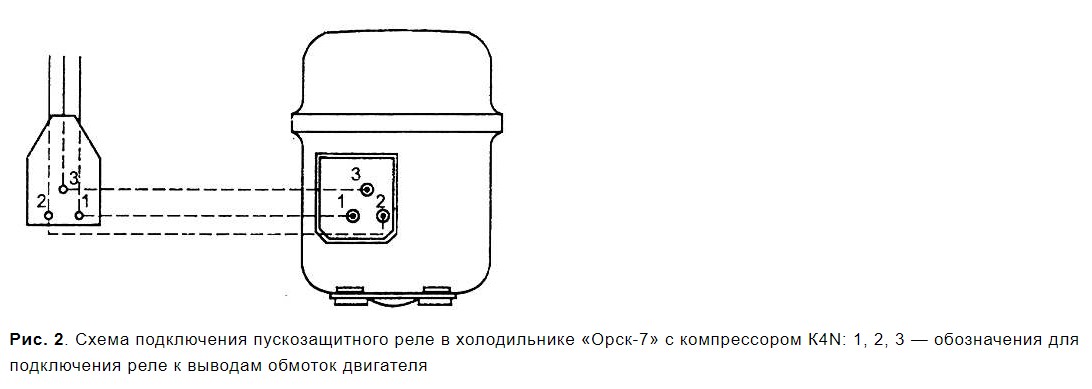

Замена пускозащитного реле на мотор-компрессоре типа К4N

Отвернуть отверткой два винта крепления крышки реле и снять крышку. Отвернуть два винта крепления реле к кожуху мотор-компрессора, отсоединить контактную колодку от проходных контактов мотор-компрессора.

Отсоединить контактные разъемы электрооборудования холодильника от пускозащитного реле, для чего отвернуть два винта крепления стягивающих скоб и вывести разъемы из зацепления. Установить реле на мотор-компрессор в такой последовательности.

Поставить контактную колодку на проходные контакты мотор-компрессора. Вставить реле в кожух мотор-компрессора. Завернуть два винта крепления реле к кожуху мотор-компрессора. Вставить контактные разъемы в зацепление с контактными штырями разъема, поставить на свои места фарфоровые стягивающие скобы, вставить в них винты и завернуть отверткой. Поставить крышку реле, вставить два винта крепления крышки реле к кожуху мотор-компрессора и завернуть их (рис. 2).

Замена пускозащитного реле типа РТК-Х

При замене реле РТК-Х его устанавливают непосредственно на проходные контакты кожуха мотор-компрессора.

Реле РТК-Х демонтируют в следующем порядке. Вывести из зацепления прижимную скобу и снять ее. Снять электрозащитную скобу с корпуса реле. Отсоединить пластинчатые контактные разъемы электрооборудования холодильника от штырей пускозащитного реле. Снять с проходных контактов кожуха мотор-компрессора пускозащитное реле и заменить его новым.

Новое реле установить в обратной последовательности (рис. 3).

Часто задаваемые вопросы

Можно поставить реле для управления уличным освещением, чтобы от датчик на движение одна группа осветительных приборов включалась, а другая отключалась?

Один из вариантов схемы с использованием датчика движения Конечно можно, подробное описание такой схемы требует детального рассмотрения, но одно можно сказать точно, потребуется использовать реле с группой контактов для переключения.

Можно использовать реле с большим количеством контактов для включения нескольких нагрузок без магнитного пускателя?

Магнитный пускатель в электромагнитном реле однозначно присутствует, если не использовать дополнительный пускатель с контактами большой мощности, которым управляет промежуточное реле. То это можно при условии, что контакты реле длительное время смогут выдерживать ток нагрузки.

Оцените качество статьи:

Назначение и принцип работы

Во многих отраслях промышленности, тем более энергетической, переключение источников электроэнергии и потребителей выполняется постоянно — как автоматикой и защитой, так и непосредственно персоналом. Каждое из таких переключений требует учета, контроля и тщательного анализа для предотвращения нештатных ситуаций и повышения эффективности управления работой системы.

Указательное реле РУ-21 в климатическом исполнении У4 выпускаются со времен СССР

Органы чувств оператора не способны уловить колебания алгоритмов в электрической схеме, которые требуется определить для принятия того или иного оперативного решения. От таких решений часто зависит надежность и бесперебойность электроснабжения.

Для улавливания отклонений в сети в цепях устанавливаются указательные реле, изменяющие начальное состояние при изменении определенной величины в подлежащем контролю приборе. Такие реле получили название указательных (сигнальных), существует и специальное обозначение — блинкер.

Блинкеры способны указать на происходящую внутри контролируемого прибора операцию. Контакты таких устройств используются в цепях связи и коммуникаций с ограничением по току, сила которого не должна превышать 2А.

Указательные приборы позволяют оператору либо диспетчеру следить за функционированием систем и входящих в них защитных схем и автоматических приборов по:

индикаторам;
аудиосигналам;
расположению указателей.

Элемент, служащий для сбора и подачи данных — указательное реле. Посредством него осуществляется контроль появления напряжения либо тока на конкретном интервале схемы. После прихода к вставке происходит срабатывание устройства, перевод контактов в определенную позицию и подача команды для перемещения указателя.

В такой позиции деталь будет располагаться до осмотра реле оператором и фиксации выполненной операции. Затем элемент возвращается в первоначальное положение.

Реле указательное выполняет такие функции:

включается при переключении в подлежащую контролю схему обмотки поднятием груза либо натяжкой возвратной пружины элемента сигнализации;
срабатывает при выявлении в подлежащей контролю системе каких-либо нарушений;
возвращается к нормальному рабочему положению вручную после обращения внимания на сработку контролирующего систему оператора.

Практическое применение устройств

Сфера использования твердотельных реле довольно обширна. Из-за высокой надежности и отсутствия потребности в регулярном обслуживании их часто устанавливают в труднодоступных местах оборудования.

Во многих реле подключение проводов управляющего контура требует соблюдения полярности, что необходимо учитывать в процессе монтажа оборудования

Основными же сферами применения ТТР являются:

система терморегуляции с применением ТЭНов;
поддержание стабильной температуры в технологических процессах;
контроль работы трансформаторов;
регулировка освещения;
схемы датчиков движения, освещения, фотодатчиков для уличного освещения и т.п.;
управление электродвигателями;
источники бесперебойного питания.

С увеличением автоматизации бытовой техники твердотельные реле приобретают все большее распространение, а развивающиеся полупроводниковые технологии постоянно открывают новые сферы их применения.

Языки

Изготовляем реле поворотов 12В-233747 («Жигули»), а также производим ремонт. Изделие является аналогом прерывателя указателей поворотов 23.3747 «Автоприбор», г. Владимир.

Напряжение питания, В

ВАЗ 1111, 2104, 2105, 2106, 2107, 21213, ИЖ 2126, 2715

В системе световой сигнализации автомобилей ВАЗ старого модельного ряда применяется несколько типов электронных реле-прерывателей указателей поворота и аварийной сигнализации, реле 23.3747, 231.3747, 49.3747 или 491.3747.

Электронные реле 23.3747, 231.3747 указателей поворота и аварийной сигнализации.

На автомобилях ВАЗ-2106, 2107 выпуска до 1985 года установлено реле 23.3747 собранное на интегральных микросхемах. Реле 23.3747 закреплено под щитком приборов на стенке коробки воздухопритока. Если лампы указателей поворота неисправны, произошло перегорание или обрыв в цепи ламп, то реле-прерыватель обеспечивает постоянное горение контрольной лампы на панели приборов.

Электрическая схема реле 23.3747 указателей поворота и аварийной сигнализации.

Электрическая схема включения реле 23.3747 указателей поворотов и аварийной сигнализации.

С 1985 года на ВАЗ-2107 устанавливается реле-прерыватель 231.374, изготовленное на базе дискретных элементов. Оба реле-прерывателя имеют одинаковые технические характеристики. Они обеспечивают мигание ламп указателей поворота с частотой 60-120 циклов в минуту при номинальной нагрузке 92 Вт, температуре окружающего воздуха от минус 20 до плюс 50 градусов и величине напряжения 10,8-15 Вольт.

Основные технические характеристики реле указателей поворота и аварийной сигнализации 231.3747.

— Номинальное напряжение, В : 12 — Коммутируемая нагрузка в режиме указания поворота, количество и мощность ламп в Вт : 2х21+1х4 — Коммутируемая нагрузка в режиме аварийной сигнализации, количество и мощность ламп в Вт : (2х21+1х4)х2 — Количество и тип контрольных ламп : 1хАМН12-3-1 — Частота прерываний, циклов в минуту : 60-120 — Конструкция электрического подключения : колодка штыревая аналог 502606 ОСТ 37.003.032, штекер 6,3 — Габаритные размеры : 34х47х85,5 — Масса, кг : 0,13

В отличие от реле 23.3747 у реле-прерывателя 231.3747 отсутствует вывод «5», а напряжение питания подается только на вывод «1». Поэтому стал не нужен коричневый провод, соединяющий вывод «5» реле-прерывателя с выводом «6» выключателя аварийной сигнализации.

Чтобы при необходимости можно было установить реле 23.3747 вместо реле-прерывателя 231.3747, в колодке жгута проводов вывод «1» реле-прерывателя соединен с выводом «5». Реле-прерыватель 231.3747 обеспечивает удвоенную частоту мигания контрольной лампы на панели приборов в случае перегорания одной из ламп или обрыва в цепи ее питания.

На автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-2110 и их модификациях применяется электронное реле-прерыватель 491.3747, кроме того на ВАЗ-2108, ВАЗ-2109 возможна установка реле-прерывателя 49.3747.

Основные технические характеристики реле указателей поворота и аварийной сигнализации 491.3747.

Электрические схемы реле-прерывателя 49.3747 указателей поворота и аварийной сигнализации.

Электрические схемы реле-прерывателя 491.3747 указателей поворота и аварийной сигнализации.

Устройство твердотельного реле

Современные твердотельные реле (ТТР) представляют собой модульные полупроводниковые приборы, являющиеся силовыми электропереключателями.

Ключевые рабочие узлы этих устройств представлены симисторами, тиристорами или транзисторами. ТТР не имеют подвижных частей, чем отличаются от электромеханических реле.

Размер твердотельного реле во многом зависит от максимально допустимой нагрузки и возможности отводить тепло путем теплопередачи и конвекции (+)

Внутреннее устройство этих приборов может сильно различаться в зависимости типа регулируемой нагрузки и электрической схемы.

Простейшие твердотельные реле включают такие узлы:

входной узел с предохранителями;
триггерная цепь;
оптическая (гальваническая) развязка;
переключающий узел;
защитные цепи;
узел выхода на нагрузку.

Входной узел ТТР представляет собой первичную цепь с последовательно подключенным резистором. Предохранитель в эту цепь встраивается опционально. Задача узла входа – принятие управляющего сигнала и передача команды на коммутирующие нагрузку переключатели.

При переменном токе для разделения контролирующей и основной цепи применяют гальваническую развязку. От её устройства во многом зависит принцип работы реле. Ответственная за обработку входного сигнала триггерная цепь может включаться в узел оптической развязки или располагаться отдельно.

Защитный узел препятствует возникновению перегрузок и ошибок, ведь в случае поломки прибора может выйти из строя и подключенная техника.

Основное предназначение твердотельных реле – замыкание/размыкание электрической сети с помощью слабого управляющего сигнала. В отличие от электромеханических аналогов, они имеют более компактную форму и не производят в процессе работы характерных щелчков.

Характеристики и классификация вспомогательных реле

Согласно назначению данные устройства делятся на комбинированные, логические и измерительные реле. Комбинированные представляют собой группу некоторого количества реле, которые соединены общей взаимосвязью. Логические реле действуют индивидуально и часто используются в дискретных цепях. Измерительные реле имеют регулировку работы в некотором диапазоне значений.

Место соединения

Приборы по месту соединения делятся на первичные и вторичные реле. При подключении напрямую в электрическую цепь используют первичные реле, а при подключении через индуктивную (или же емкостную) связь применяют вторичные реле.

Защитные реле

Также есть так называемые защитные реле, которые практически идентичны по своему назначению и подразделяются на полупроводниковые, магнитоэлектрические, поляризационные, индукционные и электромагнитные реле. Это обуславливает различие вспомогательных реле по принципу их работы.

Ранее в большинстве случаев использовали реле с электромагнитным принципом работы. Сейчас наиболее популярными стали полупроводниковые на основе полупроводниковых элементов.

Когда встает вопрос как выбрать промежуточное реле, в первую очередь стоит обратить внимание на его характеристики. Ведь по внешнему виду данный прибор практически не отличается. Это обусловлено тем, что структура данного электронного устройства приблизительно одинаковая, которая включает панель, катушку, магнитопровод, полюсный наконечник, якорь, регулировочные шпильки, пружинный механизм и контактный блок

Реле рассчитывают, как для постоянного, так и для переменного напряжения

Это обусловлено тем, что структура данного электронного устройства приблизительно одинаковая, которая включает панель, катушку, магнитопровод, полюсный наконечник, якорь, регулировочные шпильки, пружинный механизм и контактный блок. Реле рассчитывают, как для постоянного, так и для переменного напряжения.

Выбор реле

Приведем основные характеристики промежуточного реле, на которые стоит обращать внимание: вид тока, степень вибраций, габариты, количество пыли, тип и число контактов, взрывоопасность среды, допустимые значение токов на контактах, влажность окружающей среды, ток коммутации, интервал температур при эксплуатации, мощности потребления и напряжение питания. Вспомогательные реле, выполняющие необходимые функции в промышленности (например, в самолетах и машиностроении), зачастую снабжены специальными колодками для крепления на дин-рейку. Для крепления на этих рейках производятся колодки с большим диапазоном размеров разъемов, что позволяет более комфортно эксплуатировать прибор в рамках одного устройства для разных значений напряжения

Для крепления на этих рейках производятся колодки с большим диапазоном размеров разъемов, что позволяет более комфортно эксплуатировать прибор в рамках одного устройства для разных значений напряжения

Вспомогательные реле, выполняющие необходимые функции в промышленности (например, в самолетах и машиностроении), зачастую снабжены специальными колодками для крепления на дин-рейку. Для крепления на этих рейках производятся колодки с большим диапазоном размеров разъемов, что позволяет более комфортно эксплуатировать прибор в рамках одного устройства для разных значений напряжения.

Одной из важнейших характеристик считается время переключения контактов из одного положения в другое. Судя по этим данным возможно сделать вывод об уровне защиты оборудования от негативных факторов среды. Если время переключения реле составляет меньше 0,06 с, то возможно уменьшение инерции за счет использования шихтованного сердечника, который состоит из тонких склеенных пластин из металла.

Для реле с электромагнитным принципом работы габариты довольно важны. Механические устройства довольно часто применяются в цепях с повышенными напряжениями. Такие цепи постоянно имеют нужду в применении достаточно мощных контактов. Полупроводниковые ключи не выдерживают образующихся при такой работе температур.

При применении реле технике из промышленности очень важен критерий механических нагрузок. В связи с этим определенные типы промежуточных реле конструируются и проектируются для разных условий эксплуатации.

Реле и его использование в автосигнализациях
