Релейная защита электрооборудования

Содержание

Надёжность

Надежность устройств РЗ — способность устройств выполнять заданные функции при заданных условиях эксплуатации.

Классификация неправильных случаев работы устройств РЗ:

  1. Излишнее срабатывание защиты — когда через защиту протекал ток КЗ, но защита не должна была сработать. Например, при КЗ на одной линии электропередачи правильно сработала защита данной линии и отключила поврежденную линию, но одновременно с этим излишне сработала защита на другой линии и также отключила её.
  2. Ложное срабатывание защиты — когда защита сработала при отсутствии тока КЗ, например, в нормальном режиме.
  3. Отказ в срабатывании защиты — когда при КЗ на защищаемом элементе энергосистемы защита должна была сработать, но не сработала.

Излишнее и ложное срабатывания устройств РЗ в некоторой степени исправляются устройствами АПВ (излишне или ложно отключенная линия через несколько секунд включается от устройства АПВ) Отказ в срабатывании защиты приводит к тяжелым последствиям: развитие аварии, увеличение объёма повреждений

Поэтому когда речь идет о надежности устройств РЗ, основное внимание обращается на предотвращение именно отказов устройств РЗ, а не излишних и ложных срабатываний. И повышение надёжности работы устройств РЗ — это снижение вероятности их отказов.

Для предотвращения отказов защит применяются следующие технические мероприятия:

  1. Ближнее резервирование защит.
  2. Дальнее резервирование защит.

При ближнем резервировании защит для защиты одного элемента энергосистемы применяется не одно устройство РЗ, а два устройства РЗ: основная защита и резервная защита. Основной защитой называется защита, имеющая минимальное время срабатывания. Резервной называется защита, имеющая большее время срабатывания.

Недостатки ближнего резервирования защит:

  1. Требуются дополнительные затраты на установку резервных защит.
  2. Ближнее резервирование может оказаться неэффективным, например, при исчезновении оперативного тока на подстанции или при отсутствии сжатого воздуха для воздушных выключателей.

При дальнем резервировании защит устройство РЗ, предназначенное для защиты одного элемента энергосистемы, является резервной защитой для другого элемента энергосистемы.

Дальнее резервирование плохо тем, что при отказе защиты на одной ВЛ происходит погашение всей подстанции. Но зато, во-первых, не требуется дополнительных затрат, так как для дальнего резервирования используются существующие защиты, а во-вторых, дальнее резервирование обеспечивает отключение повреждения даже при полной неработоспособности выключателей и защит на подстанции, от которой отходит поврежденная линия.

Перечень базовых функций защит

В соотвествие со стандартом выделяют следующие функции релейной защиты:

Номер функции Тип функции
21 Дистанционная защита, фазная
21G Дистанционная защита от замыканий на землю
21P Дистанционная защита от междуфазных замыканий
21N Дистанционная защита от замыканий на землю
21FL Определение места повреждения
25 Контроль синхронизма
27 Контроль минимального напряжения
27P Контроль снижения фазного напряжения
27X Контроль снижения напряжения собственных нужд
32 Контроль направления мощности
32F Прямое направление мощности
32R Обратное направление мощности
37 Контроль минимального тока или мощности
49 Тепловая перегрузка
50 Максимальная токовая защита с независимой выдержкой времени
50BF Устройство резервного отключения выключателя
51 Максимальная токовая защита с зависимой выдержкой времени
59 Защита от перенапряжения
67 Токовая направленная защита
68 Блокировка при качаниях мощности
79 Автоматическое повторное включение
87 Дифференциальная токовая защита

Литература

1. Чернобровов Н. В., Семенов В. А. «Релейная защита энергетических систем»: Учеб. пособие для техникумов. — М.: Энергоатомиздат, 1998. −800с.: ил.

2. Неклепаев Б. Н., Крючков И. П. Электрическая часть электростанций и подстанций: Справочные материалы для курсового и дипломного проектирования: Учеб. пособие для вузов. — 4-е изд., перераб. и доп. — М.: Энергоатомиздат, 1989.

Ненормальные режимы

Реле работают на пару с автоматикой. Конструктивные особенности защитного оборудования тесно связаны со спецификой проявления ненормальных режимов:

  1. Перегрузка по току приводит к перегреву электрической изоляции кабелей и проводки, вызывает повышенное искрение. В этом случае оборудование срочно разгружается, часто требуется полный останов. Пример: кухонная мясорубка. При попадании в нож кости потребляемый ток резко растёт, вал заклинивает. Решение: немедленно выключить питание, избавиться от фактора, противодействующего вращению двигателя.
  2. Повышенный вольтаж. Увеличение напряжения лишь на 10% снижало срок службы лампочек накала вдвое. Этот симптом отмечается при резкой разгрузке сети. К примеру, когда напряжение на выводах генератора падает. В ответ вал увеличивает скорость под напором воды, пара или газа. Регулирующие заслонки затворяются, передавая наружу меньше мощности. Но из-за инерционности механизма вызывается кратковременная перегрузка по напряжению. При помощи реле в этом случае рекомендуется понизить ток возбуждения генератора.
  3. Снижение частоты, как показано выше, возникает при резкой перегрузке генераторов. Чаще происходит при коротком замыкании в цепи либо выводу из работы части источников питания (чем повышается удельный вес каждого в сети). Решение: включить срочно резервный генератор либо отсоединить часть потребителей.

Статьи ›› Основные требования к устройствам релейной защиты и управления,предназначенным к применению в современных энергосистемах России

Обеспечение надежной и устойчивой работы Единой национальной электрической сети (ЕНЭС) в определяющей мере связано с функционированием релейной защиты и линейной автоматики (РЗА), предназначенной осуществлять быструю и селективную автоматическую ликвидацию повреждений и анормальных режимов в электрической части энергосистемы. Произошедший за последние годы скачок в развитии средств РЗА определяет необходимость ориентации на широкое внедрение на объектах ЕНЭС систем РЗА на базе интеллектуальных микропроцессорных (МП) устройств. Новые качества и возможности МП устройств, в свою очередь, определяют необходимость внесения корректировок в идеологию построения систем РЗА энергообъектов и соответственно в практику эксплуатации этих систем.

Принципы проектирования

Несмотря на то, что на фото все блоки релейной защиты выглядят одинаково, выпускается они в различных конфигурациях и разными производителями. При проектировании к любым компонентам применяются одинаковые требования к работоспособности.

Чтобы оборудование исправно работало и не давало ошибочных срабатываний при проектировании необходимо придерживаться следующих четырех требований. Это надежность, чувствительность к срабатыванию, быстродействие и селективность. Надежность характеризуют следующие свойства: безотказность, ремонтопригодность, длительный срок эксплуатации и сохранность.

  • Понижающий трансформатор: принцип работы, особенности выбора, подключение и установка своими руками. ТОП-10 идей + инструкция!

  • Кулачковый переключатель: конструкция устройства, характеристики и руководство по выбору. Схему подключения своими руками смотрите здесь!

  • DIN рейка — для чего применяется устройство и особенности монтажа модульного оборудования (105 фото). 5 лучших вариантов для щитка!

Чувствительность характеризует процентное превышение измеряемого параметра, необходимое для срабатывания. Быстродействие определяется сложением времени срабатывания логического блока управления и времени необходимого для выключения системы.

В некоторых случаях требуется задержка срабатывания. Для этого в него вводятся специальные реле. В большинстве случаев требуется мгновенное срабатывание. В новых выпускаемых конструкциях добиваются сокращения этого времени и достижения максимального быстродействия.

Селективность или избирательность позволяет локализовать место аварии. Благодаря резервированию неисправный участок отключается, и электроэнергия подается в обход его по исправным каналам. Конструкция устройств должна при необходимости позволять оперативно исключать аварийные участки и перенаправлять электроэнергию по резервным каналам.

Наладка схем и аппаратуры сигнализации

Наладочные работы являются завершающими перед вводом подстанции в работу. Поэтому они должны проводиться с особой тщательностью с тем, чтобы своевременно выявить и устранить все ошибки, которые могли быть допущены при проектировании схем сигнализации, изготовлении и монтаже аппаратуры и вторичных цепей. В процессе эксплуатации исправлять ошибки и недостатки в схемах и монтаже намного сложнее, так как, во первых, сигнализация на подстанции может быть выведена из работы лишь на короткое время, а, во-вторых, цепи сигнализации тесно связаны с цепями управления. Это может привести при работе в цепях сигнализации, в случае возможных ошибок, к ложному отключению оборудования подстанции, что недопустимо.

Наладочные работы, как правило, проводятся в следующей последовательности.

Простые и сложные устройства РЗА.

Согласно рекомендаций фирмы ОРГРЭС ( УДК 621.316.925.2), в качестве простых устройств РЗА названы:
— максимальные токовые защиты с пуском по напряжению и без него (кроме направленных) и токовые отсечки, а так же аналогичные им ;- защиты минимального и максимального напряжения без контроля перетока мощности;- дифференциальные токовые отсечки и защиты с реле  РНТ;- трехфазное простое АПВ и АВР;- газовая защита;- устройства защиты от замыканий на землю ,контролирующие один параметр и действующие на сигнал или отключение.
Все остальные устройства РЗА отнесены к разряду сложных.
Кроме этого существует термин прочая электроавтоматика, к ней можно отнести:
— автоматические осциллографы;- устройства сигнализации замыкания на землю;- контроль изоляции постоянного тока (на аккумуляторных батареях);- устройство питания постоянного тока (ШУОТы), щиты постоянного тока ГЩУ;- устройство питания выпрямленным током (БПТ, БПН, БПЗ,БПНС, УСН);- шкафы отбора напряжения (ШОНы);- выпрямительные подзарядные агрегаты типа ВАЗП, ВУК;- схемы управления выключателями на постоянном оперативном токе;- схемы управления выключателями на переменном оперативном токе;- схемы автоматики ТН 110-220 кВ.

Какие преимущества дает УРОВ?

Изначально УРОВ, в виде панели с электромеханическими реле, применялось на подстанциях и станциях с РУ 220 кВ и выше. Его применение обусловлено повышенными требованиями к надежности отключение короткого замыкания за наименьший промежуток времени.

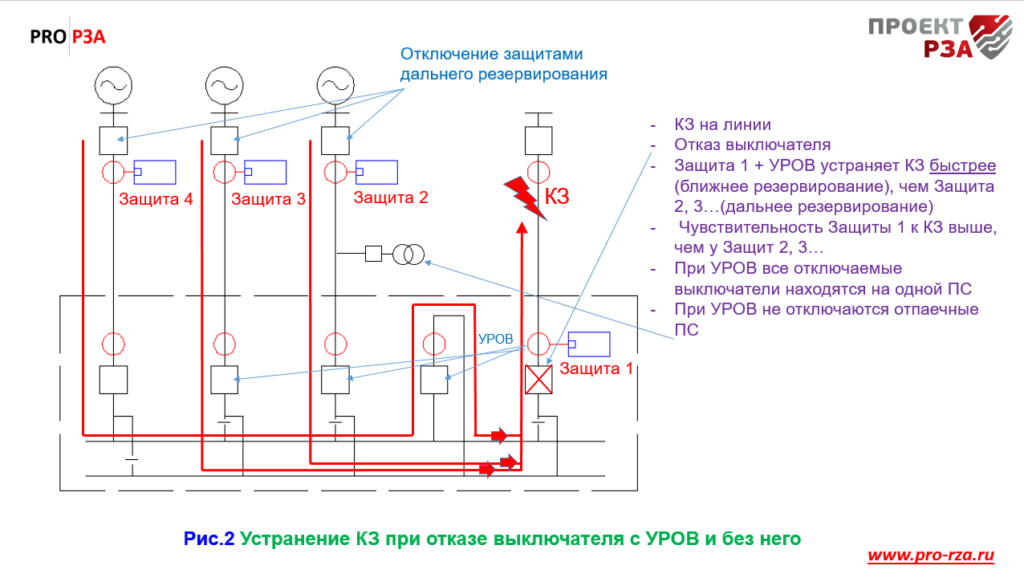

Представьте, что на линии 220 кВ, в соответствии с принципом ближнего резервирования, установлены комплекты основной (ДФЗ) и резервных защит (ДЗ, ТЗНП, ТО), и все это бесполезно из-за механической неисправности привода выключателя. Сигнал на отключение защитами выдан, но ничего не происходит, и линия продолжает «гореть».

Остается надежда только на защиты дальнего резервирования, которые установлены на противоположных концах соседних линий.

По требованию дальнего резервирования эти защиты обязаны чувствовать КЗ на смежной лини и устранять их. Но во-первых, выдержки времени в этом случае могут быть достаточно большими (особенно, если ДЗ или ТЗНП начинают чувствовать КЗ только после отключения некоторых параллельных линий). А во-вторых, дальнее резервирование удается обеспечить не всегда. К тому же при действии защит дальнего резервирования происходит отключение множества выключателей на разных подстанциях, что затрудняет работу диспетчера при локализации аварии.

В таких случая, требуется меры по усилению ближнего резервирования, т.е. установке устройства резервирования при отказе выключателя.

УРОВ принимает команду отключения выключателя от защит и если через время Туров отключения не происходит, то устройство дает команду на отключение смежных выключателей. Просто и надежно

При этом время отключения от УРОВ всегда определено как сумма времени действия собственной защиты присоединения плюс ступень селективности. К тому же УРОВ «использует» чувствительность своей защиты, которая выше, чем у защиты дальнего резервирования.

На напряжении 110 кВ и ниже УРОВ использовался реже из-за стоимости панели и отсутствия жестких требований к скорости отключения, как на сверхвысоком напряжении. Ведь панель УРОВ стоит денег и занимает место.

Однако, с развитием микропроцессорной техники функция УРОВ стала практически бесплатной. Распределенный алгоритм УРОВ стал использоваться в логике терминалов, а «снаружи» остались только шинки и ключи ввода/вывода. Сегодня УРОВ применяют на всех классах напряжения, начиная с 6 кВ.

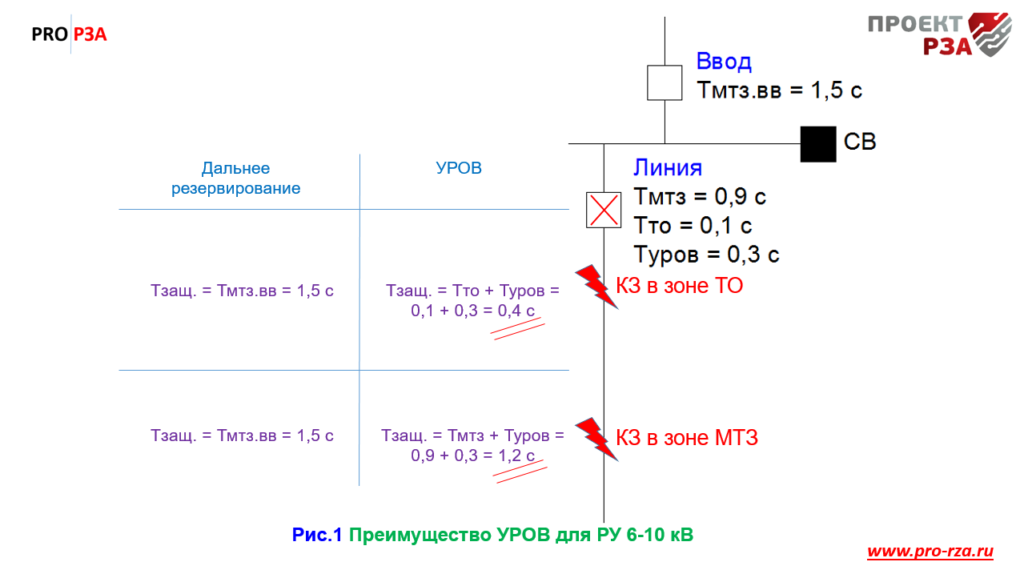

Давайте рассмотрим, что дает УРОВ на стандартной подстанции по схеме «6-1» (одна секционированная система шин 6 кВ).

1 случай (удаленное КЗ на линии 1)

При возникновении короткого замыкания на линии 1 в зоне действия МТЗ (конец линии), защита срабатывает с выдержкой времени 0,9 с. При отказе выключателя алгоритм УРОВ отключит вводной выключатели через время Тзащ. = Тмтз + Туров = 0,9 + 0,3= 1,2 с.

Если алгоритм УРОВ отсутствует, то МТЗ ввода отключит КЗ через 1,5 с (дальнее резервирование).

Таким образом, мы получаем выигрыш 0,3 с.

Также обратите внимание, что здесь для пуска алгоритма мы используем МТЗ линии, а не ввода, что дает значительно большую чувствительность. Особенно сильна эта разница будет для секций 6 кВ с двигателями

2 случай (близкое КЗ на линии 1)

При возникновении короткого замыкания на линии 1 в зоне действия отсечки (начало линии), защита срабатывает с выдержкой времени 0,1 с. При отказе выключателя алгоритм УРОВ отключит вводной выключатели через время Тзащ. = Тто + Туров = 0,1 + 0,3= 0,4 с.

По дальнему резервированию мы так же получим 1,5 с, т.е. теперь выигрыш уже 1,1 с.

Очевидно, что и на 6 кВ применение УРОВ дает преимущество в быстродействии и чувствительности

При всех своих плюсах УРОВ — достаточно «опасная» функция и применять ее нужно обдуманно. Следует помнить, что при срабатывании УРОВ полностью отключает участок сети с блокировкой любой автоматики восстановления питания, такой как АПВ и АВР. Это означает невозможность быстрого восстановления нормального режима и массовый недоотпуск электроэнергии (особенно если нижестоящие потребители не имеют своих АВР).

В связи с этой особенностью при пуске УРОВ, помимо контроля тока через выключатель, применяют различные способы ограничения возможности излишнего действия.

О логике и схемах УРОВ мы поговорим в следующей статье

Для чего нужна релейная защита?

Предотвращение возникновения аварии или ее развития часто может быть обеспечено путем быстрого отключения поврежденного элемента. По условиям обеспечения бесперебойной работы неповрежденной части системы время отключения поврежденного элемента должно быть небольшим и часто составляет доли секунды.

Совершенно очевидно, что человек обслуживающий установку, не в состоянии за столь короткое время отметить возникновение повреждения и устранить его. Поэтому электрические установки снабжаются специальными электрическими автоматами – реле защиты.

Назначением релейной защиты является по возможности скорейшее отключение поврежденного элемента или участка энергосистемы от ее неповрежденных частей . Если повреждение не грозит немедленным разрушением защищаемого объекта, не нарушает непрерывности электроснабжения и не представляет угрозы по условиям техники безопасности, то устройства защиты могут действовать не на отключение, а на сигнал, предупреждающий дежурный персонал о неисправности.

Устройства релейной защиты должны действовать на сигнал или отключение и в случае ненормальных режимом работы сети, если такие режимы могут представлять опасность для оборудования.

Требования к релейной защите

К релейной защите предъявляются следующие требования по селективности, чувствительности, быстродействию и надежности:

1) Селективность действия (избирательность) – способность устройства релейной защиты срабатывать при повреждении в зоне его действия и не срабатывать при внешних повреждениях и нагрузочных режимах, т.е. селективным называется такое действие защиты, при котором она отключает только поврежденный элемент посредством его автоматических выключателей. Все другие части системы должны при этом оставаться включенными.

Все устройства релейной защиты делятся на 2 класса по селективности:

защиты с относительной селективностью – селективность обеспечивается выбором параметров срабатывания. Сюда относятся максимальнотоковые и дистанционные защиты;

защиты с абсолютной селективностью – селективность обеспечивается принципом действия – все виды дифференциальных защит.

2) Чувствительность – способность устройства релейной защиты реагировать на минимальные значения аварийных параметров.

Например, при возникновении повреждения на линиях высокого напряжения, работающих в режиме минимальных нагрузок и больших переходных сопротивлениях повреждения, токи короткого замыкания могут быть меньшими максимальных токов нагрузки. Это приводит к невозможности использования обычных токовых защит и заставляет переходить к более сложным и дорогим видам защит.

Чувствительность защит оценивается коэффициентом чувствительности . Для защит, реагирующих на возрастающие величины при возникновении повреждения (для токовых – ток): k = I кзмин / I ср, где: I кзмин – величина тока при металлическом коротком замыкании в защищаемой зоне; I ср – уставка по току срабатывания токовой защиты.

3) Быстродействие – определяется следующими соображениями:

Ускорение отключения повреждения повышает устойчивость параллельной работы электрических машин в системе и, следовательно, устраняется одна из основных причин возникновения наиболее тяжелых системных аварий.

Ускорение отключения повреждения уменьшает время работы потребителей при пониженном напряжении, что позволит остаться в работе электродвигателям как у потребителей, так и на собственных нуждах электростанций.

Ускорение отключения повреждения уменьшает размер разрушений поврежденного элемента.

Поэтому для линий электропередачи 500 кВ быстродействие не должно быть хуже 20 мс, 750 кВ – 15 мс.

4) Надежность – способность устройства релейной защиты выполнять заданные функции защиты в течение заданного времени при заданных условиях эксплуатации.

Классификация реле

При рассмотрении данной темы нельзя не остановиться на видах релейной защиты. Классификация реле представлена следующим образом:

  • Способ подключения: первичные (включаются в цепь оборудования напрямую) и вторичные (подключение осуществляется через трансформаторы).
  • Вариант исполнения: электромеханические (система подвижных контактов расцепляет схему) и электронные (отключение происходит с помощью электроники).
  • Назначение: измерительные (осуществляют замер напряжения, силы тока, температуры и других параметров) и логические (передают команды другим устройствам, осуществляют выдержку времени и т.д.).
  • Способ воздействия: релейная защита прямого воздействия (связана механически с отключающим аппаратом) и косвенного воздействия (осуществляют управление цепью электромагнита, который отключает питание).

Что касается самих видов РЗА, их множество. Сразу же рассмотрим, какие бывают разновидности реле и для чего они используются.

  1. Максимальная токовая защита (МТЗ), срабатывает если ток достигает заданной производителем уставки.
  2. Направленная максимальная токовая защита, помимо уставки осуществляется контроль направления мощности.
  3. Газовая защита (ГЗ), используется для того, чтобы отключать питание трансформатора в результате выделения газа.
  4. Дифференциальная, область применения – защита сборных шин, трансформаторов, а также генераторов за счет сравнения значений токов на входе и выходе. Если разница больше заданной уставки, релейная защита срабатывает.
  5. Дистанционная (ДЗ), отключает питание, если обнаружит уменьшение сопротивления в цепи, что происходит в том случае, если возникает ток КЗ.
  6. Дистанционная защита с высокочастотной блокировкой, используется для отключения ВЛ при обнаружении короткого замыкания.
  7. Дистанционная с блокировкой по оптическому каналу, более надежный вариант исполнения предыдущего вида защиты, т.к. влияние электрических помех на оптический канал не такое значительное .
  8. Логическая защита шин (ЛЗШ), также используется для выявления КЗ, только в этом случае на шинах и фидерах (питающих линиях, отходящих от шин подстанции).
  9. Дуговая. Назначение – защита комплектных распределительных устройств (КРУ) и комплектных трансформаторных подстанций (КТП) от возгорания. Принцип работы основан на срабатывании оптических датчиков в результате повышения освещенности, а также датчиков давления при повышении давления.
  10. Дифференциально-фазная (ДФЗ). Применяются для контроля фаз на двух концах питающей линии. Если ток превышает уставку, реле срабатывает.

Отдельно хотелось бы также рассмотреть виды электроавтоматики, назначение которой в отличие от релейной защиты наоборот включать питание обратно. Итак, в современных РЗА используют автоматику следующего вида:

  1. Автоматический ввод резерва (АВР). Такую автоматику часто используют при подключении генератора к сети, как резервного источника электроснабжения.
  2. Автоматическое повторное включение (АПВ). Область применения – ЛЭП напряжением 1 кВ и выше, а также сборные шины подстанций, электродвигатели и трансформаторы.
  3. Автоматическая частотная разгрузка, которая отключает сторонние приборы при понижении частоты в сети.

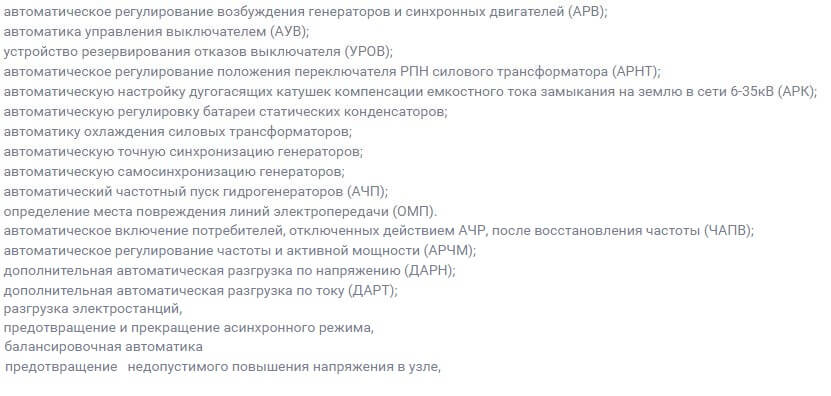

Помимо этого существуют следующие виды автоматики:

Вот мы и рассмотрели назначение и области применения релейной защиты. Последнее, о чем хотелось бы рассказать – из чего состоит РЗА.

Классификация релейной защиты

Система классификации реле достаточно разнообразна. Далее мы рассмотрим основные признаки, по которым делятся реле (электровыключатель):

  •  По типу подключения: электровыключатели, подключаемые в сеть без каких-либо вспомогательных устройств, называются первичными; реле, подключаемые с помощью вспомогательных устройств (например, трансформатор напряжения), называются вторичными.
  • По типу работы: реле, в которых имеются подвижные компоненты, относят к электромеханическим/индукционным реле; электровыключатели без подвижных компонентов, называется статической (например, электронная, микропроцессорная и т.д.).
  • По типу назначения: электровыключатели, осуществляющие замеры по различным физическим величинам – это измерительное реле (например, сила тока, температура, мощность и т.д.); механизмы, передающие действие на другие устройства, называются логическими/вспомогательными реле. Последняя группа реле также способна выдерживать время и т.д.
  • По типу действия на управляемый компонент: электровыключатель, связанный автоматически с отключаемым прибором, относится к электровыключателям прямого влияния; реле, которые выполняют регулирование электроцепью электромагнитов, отключающие коммутационный прибор.

Если говорить о релейной защищенности, то здесь выделяют большое число типов РЗ, например:

  1. Защита электроприборов и электроцепей, которая срабатывает на превышение заданного значения электрического тока, называется релейной токовой защитой. К ней относят: максимальную релейную токовую защиту (МТЗ) – обеспечивает защиту приборов от тока, который превышает номинальное значение. Токовую отсечку (ТО) – быстрое устранение КЗ, которые появляются перед рабочей зоной. Направленную максимальную токовую защищенность (НМТЗ) – в этом случае к защите приборов релейной от токов добавляется управление направления мощностей.
  2. Если в трансформаторах повышается температура, которая сопровождается образованием газов и в результате этого происходит отключение питания приборов из сети. Такую защиту называют газовой.
  3. РЗ, основанная на сравнении тока перед защищаемым участком и тока в конце этого участка, называется дифференциальной защитой.
  4. Определение расстояния до точки возникновения КЗ с помощью сопротивления, такую релейную защиту называют дистанционной. Выделяют два подтипа дистанционной релейной защиты: 1) с использованием блокировки и высокой частоты; 2) с применением блокировки через оптический канал.
  5. Релейная защита, основанная на отклике оптического датчика в следствии сильного освещения и датчика в результате возникновения высокого давления, такая защита называется дуговой.
  6. Применяемая при определении КЗ в шинах защита, называется логической защитой шин (ЛЗШ). Она необходима для сокращения времени при отключении КЗ.
  7. РЗ, основанная при сопоставлении токовых фаз на концах электролинии, называется дифференциально-фазной защитой (ДФЗ). При превышении заданной величины происходит срабатывание реле.

Кроме основных типов релейной защиты далее мы расскажем про типы автоматики в РЗ, которые по сравнению с релейной защитой не выключают, а включают электропитание после аварии.

  1.  Автоматика, которая применяется чтобы, включить линию целиком или отдельную фазу линии после её отключения за счёт применённой защиты, называется автоматическим повторным включением (АПВ). Выделяют два подтипа АПВ: механическое и электрическое. Применяют в линиях электропередач при напряжении более 1 кВ, а также при сборке шин подстанций, электродвигателей и трансформаторах.
  2. Автоматическое включение резерва (АВР), целью которого является бесперебойное снабжение приборов электричеством и позволяет моментально включать резервное оборудование.
  3.  Если происходит снижение частоты в электросети и при этом происходит отключение сторонних электроприборов, то такой тип автоматики называется автоматической частотной разгрузкой.

Мы рассказали вам небольшую часть того, для каких целей и в каких областях применяется РЗ. Теперь осталось рассмотреть конструкцию РЗ.

1.1 Назначение релейной защиты и автоматики

Категория: В.Н. Копьев “Релейная защита. Принципы выполнения и приенения”

Энергетическая система представляет собой сложную многозвенную техническую систему, предназначенную для производства, распределения и потребления электроэнергии. Процессы, происходящие в энергосистеме, отличаются быстротой, взаимосвязанностью, единством процессов производства, распределения и потребления электроэнергии. Управление ими без применения специальных технических средств, называемых средствами автоматического управления, в большинстве случаев оказывается невозможным.

Условно, все устройства автоматики по своему назначению и области применения можно разделить на следующие две большие группы: местную и системную технологическую автоматику, местную и системную противоаварийную автоматику.

Технологическая автоматика обеспечивает автоматическое управление в нормальном режиме:

  • пуск блоков турбина-генератор и включение на параллельную работу синхронных генераторов;

  • автоматическое регулирование напряжения и реактивной мощности на шинах электростанции;

  • автоматическое регулирование частоты и обеспечения режима заданной нагрузки электростанции;

  • оптимальное распределение электрической нагрузки между блоками;

  • регулирование напряжения в распределительной сети;

  • регулирование частоты и перетоков мощности и т.п.

Назначением противоаварийной автоматики является предотвращение или наиболее эффективная ликвидация последствий аварий:

  • релейная защита электрооборудования от коротких замыканий и ненормальных режимов;

  • автоматическое повторное включение;

  • автоматическое включение резерва;

  • автоматическая частотная разгрузка;

  • автоматическая ликвидация асинхронного режима.

  • автоматика предотвращения нарушения устойчивости и т.д.

Из перечисленных видов устройств автоматики особо выделяется релейная защита, изучающая поведение электроэнергетической системы и ее элементов в режимах глубоких возмущающих воздействий и скачкообразных изменений электрических параметров. Эти возмущения вызываются различного рода короткими замыканиями, которых могут возникнуть по причинам:

  • пробоя или перекрытия изоляторов линий электропередач в случае грозовых перенапряжений или при их загрязнении;

  • обрыва проводов или грозозащитных тросов из-за обледенения и вибраций;

  • механических повреждений опор, поломке изоляторов разъединителей, схлестывании проводов;

  • ошибочного действия оперативного персонала;

  • заводских дефектов оборудования и ряда других факторов.

Управление энергосистемой при нарушении ее нормальных режимов тесно связано с работой релейной защиты. Поэтому изложения материала целесообразно начать с рассмотрения этого вида автоматики. Требование безаварийности и надежности энергоснабжения закладывается уже на стадии проектирования энергосистемы за счет оптимального выбора источника электроэнергии (уголь, газ, вода или другое), расположения электростанций, передачи мощности, учета характеристик нагрузок и перспектив их роста, способов регулирования напряжения и частоты, планированием режимов работы и т.п. И все же полностью исключить факт отказа оборудования из-за коротких замыканий нельзя.

На релейную защиту возлагаются следующие функции:

1.Автоматическое выявление поврежденного элемента с последующей его локализацией. Защита подает команду на отключение выключателей этого элемента, восстанавливая нормальные условия работы для неповрежденной части энергосистемы.

2.Автоматическое выявление ненормального режима с принятием мер для его устранения. Нарушения нормального режима в первую очередь вызываются различного рода перегрузками, которые не требуют немедленного отключения. Поэтому защита действует на разгрузку оборудования или выдает сообщение дежурному персоналу.

В качестве примера на Рис.1 представлено современное микропроцессорное реле, выпускаемое инженерно-производственной фирмой «РеонТехно», на Рис.2 – типовая панель защиты линии, выполненная на электромеханических реле на Рис.3 – многофункциональное устройство РЗА НТЦ «Механотроника».

Рис. 1. Микропроцессорные реле тока типа РСТ 80АВ, выпускаемое ИПФ «Реон-Техно»

Рис. 2. Типовая панель защиты линии, выполненная на электромеханических реле

Рис. 3. Многофункциональное цифровое устройство релейной защиты и автоматики НПЦ «Механотроника»

Аварийно-предупредительная сигнализация

На небольших подстанциях, где невелико количество коммутационных аппаратов, управляемых со щита, сравнительно невелико и общее количество подаваемых сигналов. На таких подстанциях, особенно в тех случаях, когда обслуживание их ведется с дежурством на дому, нет необходимости иметь два различных звуковых сигнала. Вполне достаточен один общий сигнал, подаваемый от любого вида сигнализации. На рис. 45 показана такая схема с одним общим звуковым сигналом (сиреной), выполненная с реле РИС-Э2М. Схема такого типа получила название аварийно-предупредительной. Здесь все сигналы подаются на одну шинку звуковой сигнализации ШЗС.

Поскольку на таких подстанциях в схемах управления обычно используются ключи без фиксации положений (рис. 31), то сигнал аварийного отключения на шинку ШЗС подается от контактов реле фиксации положения выключателя и реле РПО. Индивидуальным сигналом аварийного отключения является мигание соответствующей лампы сигнализации положения выключателя.

1 Февраль, 2021

: 0

Прочесть статью


Рейтинг:
