Как обозначают светильники на чертежах

Содержание

Схемы освещения гражданских зданий и жилых домов

Внутреннее электрическое освещение.

Необходимо чтобы светильники аварийного освещения подключались к независимому источнику питания.

Фаза на осветительный прибор подается через клемму К3 от РК в последствии коммутаций выключателями. На крупных предприятиях применяется питание сетей освещения по схеме блока трансформатор — магистраль рис.

Щиток аварийного освещения получает питание от второй секции шин 0,4 кВ ТП. В случае если клеммная колодка жестко прикреплена внутри разветвительной коробки, то соединительные концы возможно просовывать через внутреннее отверстие трубки так, чтоб наружу малость выступали сваренные концы жил повторяющий вид наплавленных шариков.

Рекомендуем: Составить смету по электромонтажным работам

Чертежи установки электрического оборудования должны содержать общие виды конструкций крепления оборудования, необходимые узлы и спецификацию по ГОСТ К стоякам подключаются этажные групповые электрощитки , от которых питаются квартиры. Они надежно вынесут нагрузку, образующуюся при подаче потенциала фазы на клемму S импульсного реле.

При этом на схеме линий питающей и распределительной сетей допускается изображать щитки и другие аппараты не для всех этажей, а только для одного типового этажа, а также не изображать коммутационные аппараты на этажных и квартирных щитках и расчетные данные указывать в табличной форме. В последствии первого импульса, прибывающего от нажатия хоть какой клавиши, реле подключит фазу L на клемму С, соединенную через клемму К3 с удаленным контактом лампы осветительного прибора. Их располагают вдоль троллейной линии и по ее концам рис.

1 Область применения

Планы расположения выполняют по ГОСТ 2. При увеличении освещенности до 10 лк реле РП повторно срабатывает, и освещение отключается. Боковики принципиальных схем питающей и распределительной сетей выполняют по форме 4, магистральных и групповых щитков освещения — по форме 5 для магистральных и групповых щитков освещения допускается в боковике указывать не все, а только необходимые данные. Область применения самостоятельных осветительных трансформаторов в сетях промышленных предприятий ограничивается случаями, когда характер силовой нагрузки мощные сварочные аппараты, частый пуск мощных электродвигателей с короткозамкнутым ротором не позволяет при совместном питании обеспечить требуемое качество напряжения у ламп.

При этом в отдельных местах электропровода понадобиться сваривать по 4 и применять для них клеммы с внутренним диаметром от 4 мм. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. Масштабы ГОСТ 2.
Как начертить однолинейную схему щита.

Правильное освещение в квартире

Для правильного распределения света планируют и продумывают освещение жилья. Оно должно не только соответствовать дизайну интерьера, а ещё обеспечивать жильцам удобство и комфорт.

Как правильно сделать

Существует два вида освещения: местного и общего типа.По названиям понятно, что общее используется для освещения всего помещения, а местное – только в определённой зоне. Если говорить подробнее о местном освещении, то оно подразделяется на рабочее и точечное. Так, освещение рабочего типа обеспечивается для освещения рабочей зоны: обеденный стол на кухне, место в кабинете и прочее. Точечная подсветка подчёркивает детали: освещение картин, зеркала, элементов декора.

Планируя обустройство света, нужно тщательно продумать, чего хочется достичь в результате. Ориентируются не только на соответствие интерьеру, но и на личные предпочтения хозяев.

Что нужно

Для обустройства правильного освещения необходимо помнить о следующих фактах:

Для каждой комнаты свет должен обеспечиваться индивидуально. Если для гостиной подойдет яркий свет, то для спальни необходимо обеспечение мягкого светового потока.

План расположения светильников и иных источников света основывается на расположении функциональных зон, требующих освещения.

Правильный подбор мощности и количества осветительных приборов позволит создать комфортную обстановку.

Самое главное точно определить места расположения светильников

Разновидности светильников

Специализированные магазины представляют широкий ассортимент светильников от разных производителей, со всевозможными видами дизайна и функциональности.

Для правильного выбора для начала нужно ознакомиться с общей разновидностью.

Галогенные

Такие светильники пользуются наибольшей популярностью среди покупателей.

  • Работают они по принципу нахождения в колбе лампочки газообразного вещества. Это самое вещество проводит ток. Так и возникает свечение, которое намного ярче, чем свечение рядовых ламп накаливания.
  • Недаром такие светильники популярны: Они не только имеют довольно демократическую цену, но и сравнительно долго не будут выходить из строя, а спектр их освещения очень широк.

Натриевые

Строение натриевых светильников схожи по принципу строения с галогенными лампочками, только они дарят более мягкий свет с теплым оттенком, что не бросается так сильно в глаза.

  • Именно по этой причине они чаще используются не для функциональности, а для эстетики.
  • Натриевые лампы чуть дороже галогенных, но прослужат они вам более трех или даже четырех лет.

Светодиодные

Светодиодные приборы освещения имеют довольно высокую цену на рынке осветительных оборудований, но они отличаются своей технологичностью и мощностью, а также самым долгим среди других ламп сроком действия, ведь они прослужат около 5-ти или даже 6-ти лет.

Светодиодные лампы устойчивы к перепадам напряжения и предполагают регулирование мощности, поэтому они универсальны, их можно настроить под любые нужды.

Примеры декоративного освещения клумб и ландшафтных композиций

Рассмотрим, как можно организовать освещение сада на конкретных фотопримерах.

Цветы в светящихся контейнерах


Светящиеся кашпо

Украшающая беседку композиция из цветов в садовых вазонах включает три кашпо с вмонтированной светодиодной подсветкой. Днем они ничем не выделяются, но зато ночью превращаются в яркие светящиеся шары. Светильники работают на аккумуляторных батареях и обеспечивают мягкий рассеянный свет, заливающий клумбы и лужайку. Необычно смотрятся цветы, высаженные непосредственно в светящиеся контейнеры – они словно парят в воздухе.

Композиция с амфорами


Акцентная подсветка композиции на газоне

Композиция кругового обзора, расположенная на газоне, освещена несколькими точечными фонарями

Один из них установлен на земле и акцентирует внимание на амфоре, второй – слегка приподнят и направлен на крону деревьев. В результате вся композиция представлена в приглушенном свете, а наиболее интересные детали – ярко освещены

Уголок сада в японском стиле


Японский фонарь на берегу пруда

Для подсветки береговой зоны садового водоема выбрали японский фонарь, установленный на большом камне. Его яркий рассеянный свет красиво подчеркивает силуэт растений, растущих по краю пруда, но, главное, сам светильник служит интересным декоративным элементом и похож на маленький маяк. Водное зеркало погружено в полумрак, отражая лишь льющийся из фонаря свет.

Эффект заснеженной хвои


Подсветка клумбы с хвойными

Использование ослепительно белого точечного света для подсветки композиции из хвойных растений создает оптический эффект покрытой инеем хвои. Несколько светильников установлены по периметру клумбы и образуют яркие световые пятна, другие – помещены в крону растений и подсвечивают их изнутри.

Магия бело-голубых тонов


Декоративная подсветка зоны отдыха с бассейном

Игра света и тени в сочетании с голубым зеркалом бассейна и струями воды в небольшом водопаде делает эту зону отдыха эффектной в темноте. Кустарники и хвойные, освещенные снизу небольшими световыми пятнами, выглядят очень атмосферно и таинственно.

Иллюзия разноцветного дерева


Подсветка дерева разноцветными огнями

Всего два светодиодных светильника с цветными фильтрами, установленные на земле и направленные вверх, создают потрясающий эффект разноцветного дерева. Оно похоже на сказочного великана, забредшего в сад

Применяйте такую подсветку с осторожностью и дозированно, чтобы ваш сад не сверкал, как вход в казино

Контурная подсветка клумбы


Контурное освещение клумбы

А на этом фото – пример подсветки светодиодной лентой. Она расположена по контуру клумбы и образует контрастную границу света и темноты. Поскольку излучение направлено внутрь цветника, но при этом задний план находится в тени, лучи отлично подчеркивают силуэт растений, но размывают цветовую гамму и композиция воспринимается в черно-белых тонах.

Подсветка пересекающимся светом


Подсветка водоема

Для подсветки каскадного водоема использовали простой прием – установили друг против друга небольшие прожекторы и направили лучи так, чтобы они пересекались в месте излива воды. Получился потрясающий эффект – кажется, будто струится сам свет, похожий на расплавленное золото.

Фонари на столбиках, расположенные по периметру водоема, мягко заливают окружающий пейзаж, создавая плавные переходы от света к тени.

Освещение зоны отдыха


Подсветка зоны отдыха в саду

В заключение мы подобрали фотопример, где используют сразу несколько видов декоративного освещения. Встроенные в подпорную стенку светодиоды мягко обозначают контур площадки. Точечные прожекторы с цветными фильтрами окрашивают кроны деревьев в красный, желтый и белый цвет. Дополнительной подсветкой служит огонь в садовом камине, наполняя площадку атмосферным светом и приятным теплом.

В этой статье мы сделали акцент на эстетической составляющей декоративной подсветки, но важно не упустить и технические моменты организации ландшафтного освещения. Более подробно об этом можно прочитать здесь и посмотреть на видео

Проект и схема разводки электропроводки

Распределение света в квартире или доме должно начинаться с разработки плана разводки электрический сетей

Важно продумать, где будут располагаться осветительные приборы, розетки и выключатели. Все это нужно отразить на схеме

Чтобы создать схему, не обязательно использовать специальные программы и делать сложные чертежи — достаточно вооружиться цветными карандашами и листом бумаги. Необходимо как можно точнее набросать план квартиры: указать расположение комнат, коридоров, перекрытий.

После того, как план жилья будет готов, можно приступать к распределению приборов. Первым делом необходимо отметить расположение розеток и выключателей. Несколько советов по их размещению:

  • Розетки можно расположить на любой стене на расстоянии не менее 15 см от дверных и оконных проемов. От газопроводов и батарей стоит отступить хотя бы 40 см.
  • По нормам на 6 м2 помещения должна приходиться как минимум одна розетка. Если нужно, вы можете установить больше элементов.
  • Выключатели обычно располагают справа от дверного проема на расстоянии 60-150 см от пола. Однако возможны варианты в зависимости от типа помещения.

После того, как на схеме появятся обозначения розеток и выключателей, необходимо указать пути прокладки кабелей. Они должны проходить строго по прямой линии горизонтально или вертикально. Если вы планируете проложить провода внутри стен, отметьте отступы 15-25 см от дверных проемов и перекрытий.

Важно! Также в плане необходимо указать, где будут располагаться распределительные коробки и щитки. Они не всегда находятся внутри помещения, но обязаны присутствовать в схеме

Назначение настенных светильников

Настенное освещение в интерьере современного помещения выполняют несколько функций:

1. Оно используется для дополнительного освещения определенного пространства

Особенно это важно, если в этом месте при искусственном освещении выполняются работы, сопряженные с точностью или качеством: приготовление пищи, чтение литературы, подготовка уроков, нанесение макияжа

Настенные светильники используют для дополнительного освещения пространства

2. Грамотно организованное и установленное освещение разделяет помещение на зоны или выделяет из комнаты определенную часть. Зонирование позволяет внести в определенное место ощущение защищенности и комфорта. Элегантно смотрятся светильники одного стиля исполнения, но отличающиеся по величине, или одинаковые по размерам и форме, но имеющие разный цвет.

Зонирование пространства настенными светильниками

3. С помощью освещения можно зрительно изменить размеры помещения, подсветить элементы декора, визуально подчеркнуть часть помещения или скрыть в полутень отдельную его часть.

Настенные светильники могут визуально изменить размеры комнаты

4. Красивые настенные светильники способны украсить помещение, выполняют декоративную функцию.

Настенный светильник, как декоративный элемент

Настенные светильники: виды и особенности

К светильникам относятся приборы освещения, которые с помощью специальных устройств крепятся прямо на стену. К преимуществам такого вида освещения можно отнести:

1. Удобство.

2. Мало занимают места.

3. Практически не влияют на перемещение людей.

4. Находятся невысоко, доступны для обслуживания и замены источника света.

Настенные светильники не занимают много места

По своим конструктивным особенностям настенные светильники делятся на следующие виды:

1. Светильник может представлять собой кронштейн с закрепленным на нем осветительным прибором, прикрытым абажуром или плафоном. Светильники такого типа крепления часто имеют механизм, позволяющий менять направление светового потока, что делает их удобными при использовании для освещения.

Традиционный настенный светильник с кронштейном

2. Светильники, состоящие из плафона и источника света. Задней стенкой крепятся к стене. В результате получаются непосредственно прикрепленные, как бы прижатые к поверхности конструкции. Чаще всего используются для небольших помещений: ванная, кухня, прихожая. Они имеют минимальное количество декоративных украшений, что позволяет им гармонично вписываться в стиль хай-тек, лофт, а также модерн. Различаются по стилям и форме. Красиво смотрятся в качестве фоторамки.

Настенный светильник в стиле хай тек

3. К настенным светильникам относятся точечные светильники направленного света — споты, встраиваемые светильники.

Встраиваемые настенные светильники

Для изготовления светильников используются разные материалы. Практически ограничений не существует: дерево, стекло, металл, пластик, текстиль и бамбук, хрусталь.

Цветовая температура и цветопередача света

Важный фактор выбора ламп для освещения комнат — цветовая температура. Этот показатель иллюстрирует качество света и оттенок свечения. Мера измерения — градусы Кельвина (К).

Информацию о цветовой температуре можно найти на упаковках купленных лампочек. Чтобы было проще разобраться, рассмотрим три типа свечения:

  • Теплое — 2700 К. Мягкий свет с ненавязчивым желтоватым оттенком.
  • Нейтральное — 4000-4200 К. Свет, максимально приближенный к естественному.
  • Холодное — 6000-6400 К. Свечение с легким голубоватым оттенком.

Важно! Встречаются лампы с параметрами гораздо больше 6400 К, но они не подходят для жилых помещений. Оттенок свечения напрямую влияет на психоэмоциональное состояние

Лучше всего воспринимается теплый свет — он дарит уют и спокойствие. Такой оттенок подойдет для общего освещения. Нейтральный чаще используется для выделения локальных зон. Холодный свет нередко встречается в кабинетах, домашних библиотеках, холлах, прихожих

Оттенок свечения напрямую влияет на психоэмоциональное состояние. Лучше всего воспринимается теплый свет — он дарит уют и спокойствие. Такой оттенок подойдет для общего освещения. Нейтральный чаще используется для выделения локальных зон. Холодный свет нередко встречается в кабинетах, домашних библиотеках, холлах, прихожих.

Многие путают цветовую температуру с индексом цветопередачи. Однако второй показатель символизирует не тон свечения лампы, а способность лучей света искажать оттенки окружающих предметов. Для оценки индекса используется числовая шкала с цифрами от -60 до 100. Чем выше показатель лампы, тем правильнее будут распознаваться реальные цвета предметов при включенном свете.

Полная шкала цветовой температуры света

Схема освещения и электромонтажные работы

Чтобы правильно спланировать прокладку проводов для освещения, необходимо предварительно нарисовать план квартиры. Кроме проводки на нем должны быть заранее отмечены места, где будут располагаться светильники и выключатели. Желательно выполнить их привязку к будущей мебели.
Для устройства освещения используются провода с медными жилами, сечением 1,5 мм2, способные выдержать нагрузку до 4-х киловатт. Такой запас прочности позволяет не делать предварительных расчетов.

После этого нужно выбрать тип провода. При отсутствии контакта заземления на большинстве светильников, можно использовать две жилы с проводниками фазы и нуля. Провода с тремя жилами используются в основном для подключения люминесцентных светильников. Линия освещения должна проходить отдельно от розеток, со своими распределительными коробками. В результате провода прокладываются очень аккуратно. Их уже невозможно перепутать с другими линиями.

Независимо от типа выключателей, они всегда подключаются к фазному проводу, обеспечивая надежный разрыв фазы и отсутствие напряжения в нужное время. К одноклавишному выключателю подходит всего одна жила. При двухклавишной конструкции используется трехжильный провод. По первому проводнику ток поступает, а по двум другим идет обратно. В зависимости от количества светильников, схема освещения квартиры предполагает использование и трехклавишных устройств.

Если предполагается использовать диммер, нужно заранее определить его расчетную мощность. Он устанавливается, как и обычный выключатель, за исключением регулятора света, где обозначены контакты для точного подключения проводов.

Принцип организации фасадного освещения

Главным нормативным документом для организации подсветки фасадов стали строительные нормы и правила 23-05-2010 «Естественное и искусственное освещение» (взамен СНиП 23-05-95). В СНиПе расписано, какой силы света должно быть заливающее, акцентирующее, локальное освещение разнообразных городских объектов. Норматив приводится в канделах на квадратный метр. Например, средняя яркость фасадов в зависимости от значимости объекта составляет от 3 до 10 кд/м2.

Кроме того существуют определенные правила, касающиеся светильников для архитектурной подсветки. Они должны быть только наружными и иметь определенный тип кривых сил света (КСС). КСС обозначают зону максимальной направленности светового потока. Для архитектурной подсветки лучше выбирать источники света с КСС типов К/Г (Подробнее в ГОСТ Р 54350-2015 «Приборы осветительные. Светотехнические требования и методы испытаний»). Угол рассеивания таких ламп не превышает 60⁰.

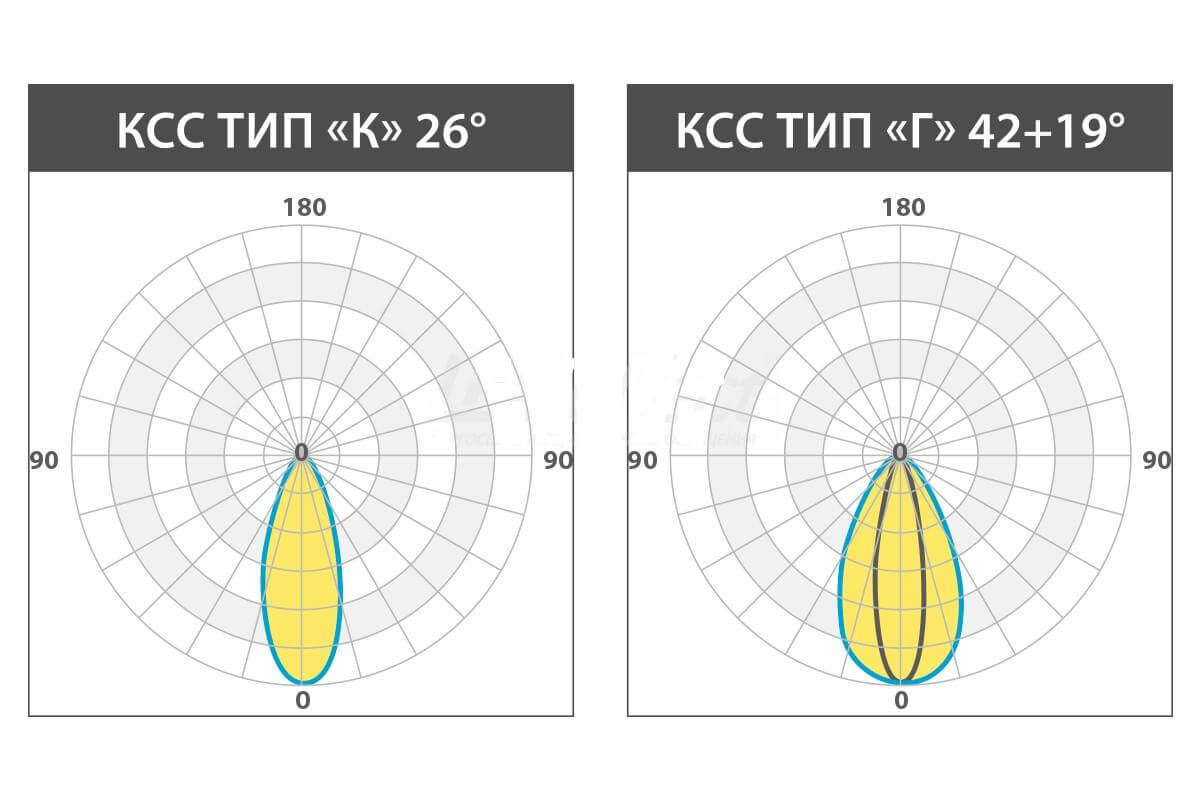

КСС типов К/Г

Монтируются светильники таким образом, чтобы свет падал только на конструктивный элемент, а не слепил жильцов близлежащих домов. Рекомендуется придерживаться следующих правил:

  • освещать колонны прожекторами с небольшим углом рассеивания;
  • карнизы обозначать длинными линейными светильниками;
  • простенки между окнами выделяют небольшими торшерами или светильниками;
  • скульптуры и барельефы лучше освещать галогенными лампами с индексом цветопередачи выше 80.

При планировании освещения фасада стоит учесть некоторые важные моменты:

Надежность системы. Ее обеспечат специальные приборы и кабели для уличной эксплуатации. Кроме того необходимо учитывать погодные условия: максимальную/минимальную температуру в регионе, количество/частоту осадков.

Способ прокладки кабелей: подземный или воздушный. Надежнее использовать подземную прокладку.

Нагрузка на осветительную систему: лучше поставить на каждую группу отдельные автоматы.

Цветовая температура и цветопередача света

Важный фактор выбора ламп для освещения комнат — цветовая температура. Этот показатель иллюстрирует качество света и оттенок свечения. Мера измерения — градусы Кельвина (К).

Информацию о цветовой температуре можно найти на упаковках купленных лампочек. Чтобы было проще разобраться, рассмотрим три типа свечения:

  • Теплое — 2700 К. Мягкий свет с ненавязчивым желтоватым оттенком.
  • Нейтральное — 4000-4200 К. Свет, максимально приближенный к естественному.
  • Холодное — 6000-6400 К. Свечение с легким голубоватым оттенком.

Важно! Встречаются лампы с параметрами гораздо больше 6400 К, но они не подходят для жилых помещений. Оттенок свечения напрямую влияет на психоэмоциональное состояние

Лучше всего воспринимается теплый свет — он дарит уют и спокойствие. Такой оттенок подойдет для общего освещения. Нейтральный чаще используется для выделения локальных зон. Холодный свет нередко встречается в кабинетах, домашних библиотеках, холлах, прихожих

Оттенок свечения напрямую влияет на психоэмоциональное состояние. Лучше всего воспринимается теплый свет — он дарит уют и спокойствие. Такой оттенок подойдет для общего освещения. Нейтральный чаще используется для выделения локальных зон. Холодный свет нередко встречается в кабинетах, домашних библиотеках, холлах, прихожих.

Многие путают цветовую температуру с индексом цветопередачи. Однако второй показатель символизирует не тон свечения лампы, а способность лучей света искажать оттенки окружающих предметов. Для оценки индекса используется числовая шкала с цифрами от -60 до 100. Чем выше показатель лампы, тем правильнее будут распознаваться реальные цвета предметов при включенном свете.

Полная шкала цветовой температуры света

План внутреннего электроосвещения (ЭО)

В основном на общем плане показывают основные виды освещения (рабочее, аварийно-эвакуационное и ремонтное). А такие виды освещения как: дежурное, бактерицидное и специальные виды освещения показывают отдельно от основного освещения.

В случае если у вас на одном плане очень много графических элементов и чертеж получается перенасыщенный и трудночитаемый. В таком случае, рекомендуется создать отдельные планы для рабочего и ремонтного освещения, а аварийно-эвакуационное освещение показать на другом плане.

Количество и марку светильников проставляют на каждом плане отдельно. Маркируют светильники согласно таблицы 5.19 .

На планах освещения наносят и указывают следующие данные:

В случае если на плане большое количество линий питающей сети, групповой сети и сети управления освещения, тогда допускается данные сети отображать на отдельных листах и в разных масштабах. Чтобы планы внутреннего освещения не были перенасыщены графикой, допускается не показывать двери, а оставлять только дверные проемы, кроме помещений электрощитовых.

Электрическое оборудование и проводки на планах указывают условными графическими изображениями по ГОСТ 21.614 и дополнительными условными графическими изображениями, приведенными в обязательном приложении ГОСТ 21.608. Если же вы на плане применяете условные обозначения, отличающиеся от госта, тогда на данных чертежах либо на листе «Общих данных» указывается расшифровка с пояснениями данных обозначений.

На отдельных чертежах рекомендуется показывать:

  • Розеточные сети;
  • Технологические розеточные сети;
  • Розеточные сети силовых электроприемников относят к марке ЭМ;
  • План с распределительными сетями относят к марке ЭМ.

Примеры выполнения планов электроосвещения производственного и общественного здания показаны на рис.5.31 и рис.5.32.

Классификация освещения на улице

Типы осветительных приборов, их мощность, дизайн, правила монтажа и много другое зависит от объекта освещения. Виды уличного освещения:

Дворовое

Дворовое освещение предназначено для создания искусственного светового потока на прилегающей придомовой территории, подъездных путях, детских площадок и т.д. Создание освещения увеличивает уровень безопасности в темное время суток.

Для дворового освещения используют фонарные столбы, настенные фонари, прожекторы, более редко элементы дизайнерского освещения и подсветки. Уличные светильники оборудованы антивандальной системой и высокой степенью защиты.

Для освещения входной группы в подъезд дома используют настенные светильники типа ЖБУ. Он обладает теплым белом светом, не раздражающим глаз человека, и создает хорошую видимость в условиях плохой видимости (снегопад, туман, дождь).

Дворовое освещение

Дорожное

Дорожное освещение четко определено правилами и должно обеспечивать уровень безопасности участников дородного движения (водители, пешеходы).

На участках с большой интенсивностью движения (автомагистрали, городские дороги) используют светильники с рефлектором. Это помогает «собрать» световой поток не рассеивая его. Таким образом, устанавливая светильник на большой высоте, освещается большой участок дороги, и увеличивается расстояние между опорами.

Для дорог с меньшей интенсивностью используют светильники с рефлекторным и рассеянным освещением.

Сегодня при монтаже уличного дорожного освещения используют светодиодные светильники, т.к. они обладают стабильным световым потоком, яркостью, долговечны и энергоёмкие.

Дорожное освещение

Пешеходные переходы, тротуары

Для освещения пешеходных переходов, тротуаров, велосипедных дорожек, площадок используют светильники с рассеянным освещением. Это позволяет рассеять свет на большое расстояние.

Для освещения пешеходного перехода используют светодиодные прожекторы с направленным световым потоком поперек оси дорожного пути, тем самым водитель видит пешехода на дальнем расстоянии.

Освещение тротуара

Освещение пешеходного перехода

Декоративное

Декоративное освещение не несет в себе функций утилитарного освещения, скорее оно призвано подчеркнуть особенности архитектурного строения, ландшафтного дизайна или садово-парковых зон.

Для его реализации используют светодиодные ленты, точечные «напольные» светильники, фонари на низких ножках, в отдельных случаях разноцветные лампы.

Декоративное освещение

Wi-Fi мост

Фото моста


В принципе W-iFi мост для системы освещения не обязателен, но является приятным дополнением. С ним появляется возможность управлять светом с телефона/планшета/компьютера/сервера и т.д. Wi-Fi мост от того же производителя, что и регулятор с пультом. Опять таки никаких нареканий по качеству. Небольшой минус в том, что в комплекте нет блока питания, но есть шнур и для питания подойдет любая зарядка от телефона. Еще неприятным сюрпризом оказался предоставляемый софт, он рабочий, универсальный но пользоваться им, как мне показалось, абсолютно неудобно. Пришлось потратить пару вечеров и написать свой велосипед play.google.com/store/apps/details?id=com.uncle.george.homelight

Проект и схема разводки электропроводки

Распределение света в квартире или доме должно начинаться с разработки плана разводки электрический сетей

Важно продумать, где будут располагаться осветительные приборы, розетки и выключатели. Все это нужно отразить на схеме

Чтобы создать схему, не обязательно использовать специальные программы и делать сложные чертежи — достаточно вооружиться цветными карандашами и листом бумаги. Необходимо как можно точнее набросать план квартиры: указать расположение комнат, коридоров, перекрытий.

После того, как план жилья будет готов, можно приступать к распределению приборов. Первым делом необходимо отметить расположение розеток и выключателей. Несколько советов по их размещению:

  • Розетки можно расположить на любой стене на расстоянии не менее 15 см от дверных и оконных проемов. От газопроводов и батарей стоит отступить хотя бы 40 см.
  • По нормам на 6 м2 помещения должна приходиться как минимум одна розетка. Если нужно, вы можете установить больше элементов.
  • Выключатели обычно располагают справа от дверного проема на расстоянии 60-150 см от пола. Однако возможны варианты в зависимости от типа помещения.

После того, как на схеме появятся обозначения розеток и выключателей, необходимо указать пути прокладки кабелей. Они должны проходить строго по прямой линии горизонтально или вертикально. Если вы планируете проложить провода внутри стен, отметьте отступы 15-25 см от дверных проемов и перекрытий.

Важно! Также в плане необходимо указать, где будут располагаться распределительные коробки и щитки. Они не всегда находятся внутри помещения, но обязаны присутствовать в схеме

Обоснование норм и расчет освещенности

    Выбор и обоснование норм освещенности для каждого конкретного помещения зависит от его назначения. Нормы освещенности приведены в СП 52.13330.2011, СанПиН 2.2.1/2.1.1.1278-03, в своде правил СП 31-110-2003, а также в некоторых отраслевых нормах. Отраслевыми нормами регламентируются уровни освещенности специализированных зданий и сооружений, например, таких как метрополитен. Для проектирования освещения метрополитенов необходимо выполнять требования СП 120.13330.2012, СП 2.5.1337-03, СП 32-105-2004.

В соответствие с СП 52.13330.2011 освещенность нормируется в точках минимальных ее значений на рабочей поверхности. В некоторых стандартах добровольного применения, например в ГОСТ Р 55710-2013, используется иной метод нормирования: Минимально допустимое значение средней освещенности Еср на заданной поверхности. Но учитывая, что Свод Правил СП 52.13330.2011 постановлением Правительства РФ №1521 от 26.12.2014 г. внесен в перечень национальных стандартов обязательного применения, метод нормирования освещенности используем из данного СП.

    Во всех случаях необходимо провести анализ всех нормативных документов, требования которых могут распространяться на проектируемое здание или сооружение и обеспечить выполнение всех этих требований

Особенно осторожно следует относиться к различным дополнениям к СНиП, принимаемым для отдельных городов. Если в таком дополнении нормы освещенности отдельных помещений ниже, чем в СанПиН 2.2.1/2.1.1.1278-03 или СП 52.13330.2011, то следует принимать более высокие нормы освещенности

Подобные разночтения встречаются часто вследствие того, что городские дополнения к СНиП могут быть приняты задолго до вступления в действие общероссийских нормативов и не отражать современных требований.

    Расчет освещенности. До выполнения расчетов освещенности должна быть полная ясность с видом отделки всех стен и потолков освещаемых помещений. Это даст возможность максимально точно выбрать коэффициенты отражения всех поверхностей. При отсутствии этой информации точность расчетов освещенности может оказаться недопустимо низкой. Например, покрашенные белой краской потолки имеют коэффициент отражения не менее 80%, подвесные потолки армстронг обычно имеют коэффициент отражения от 50 до 80%, а потолки–решетки Грильято могут практически не отражать свет – они рассчитаны на использование светильников с внутренними отражателями. Для некоторых типов подвесных светильников, у которых коэффициент использования светового потока сильно зависит от коэффициента отражения потолков, ошибка в расчетах может оказаться 50 и более процентов.

    Расчет освещенности, как правило, выполняют компьютерными методами. Многие компьютерные программы для расчета освещенности, например DIALux, находятся в свободном доступе и их можно скачать с сайта поддержки программы (www.dialux.com). Производители светильников размещают на своих сайтах файлы для этих программ с измеренными КСС (кривые силы света) своего осветительного оборудования. Светильники некоторых производителей могут быть уже включены в каталог светильников программы. Последовательность выполнения расчетов освещенности при использовании светильников с различными характеристиками можно прочитать в статьях Нормирование освещенности при расчетах и Расчет освещенности. Желательно уметь выполнять расчет освещенности и вручную. Это иногда позволяет избежать ошибок в расчетах.
