Сопротивление изоляции электродвигателя: измерения и нормы

Как производится измерение

Замеры производятся мегаомметром для измерения сопротивления изоляции кабелей

При измерениях сопротивления силовых кабелей всегда нужно учитывать температуру окружающей среды и производить их при температуре не ниже +5.

Такие ограничения введены по той причине, что в кабеле может присутствовать влага, которая при отрицательных температурах превратится в лед, не проводящий электрический ток. Сами замеры производятся мегаомметром, внесенным в госреестр приборов, разрешенных для измерения сопротивления изоляции кабелей и проходящим ежегодную поверку.

Перед началом измерений следует обесточить линию, убедиться в отсутствии напряжения на тестируемом кабеле. Другой конец кабеля отключается от потребителя, жилы его разводятся на максимальное расстояние, а рядом выставляется человек для предотвращения непредвиденных ситуаций. Также вывешиваются запрещающие («Не включать, работают люди!») и указательные («Заземлено») плакаты. Непосредственно измерение производится мегомметром на 2500 В в течении 1 мин в нижеприведенной последовательности:

1. Измерение сопротивления между фазными жилами: (А-В, В-С, А-С).
2. Между фазными жилами и нулем: (А-N, В-N, С-N).
3. В случае. если кабель пятижильный, также замеряют сопротивление между жилами и землей (А-РЕ, В-РЕ, С-РЕ).
4. Между нулем и землей, предварительно отключив нуль от шинки (N-PE).

Мегаомметр цифровой 2500 В

По окончания измерений результаты записываются и сравниваются с допустимыми значениями, после чего составляется протокол, в котором отображаются:

• последовательность произведенных действий;
• тип использовавшихся для измерений средств;
• температурный режим.

В конце пишется заключение о состоянии кабелей.

Алгоритм измерения сопротивления изоляции высоковольтных силовых кабелей

Высоковольтными силовыми кабелями называют кабели с напряжением 1000 В и выше. Сопротивление изоляции высоковольтных силовых кабелей должно быть не ниже 10 МОм (10 000 000 Ом).

Высоковольтные силовые кабеля

Условия и подготовка к измерениям такие же, как и при измерении низковольтных силовых кабелей: отключается электропитание и потребители, учитывается температура воздуха (также не ниже +5), вывешиваются плакаты и оставляется человек у другого конца испытуемого кабеля.

Алгоритм измерения высоковольтных кабелей отличается от низковольтного, измерения тут проводят не непосредственно между жилами, а между жилой и землей, предварительно заземлив прочие жилы.

Измерение производится как и в случае проверки низковольтного кабеля мегомметром на 2,5 кВ в нижеприведенной последовательности. Каждое измерение должно длиться по 1 минуте.

1. Заземлить все жилы кабеля.
2. Один зажим мегомметра подключить на землю, второй — на проверяемую жилу.
3. Заземлить проверенную жилу и снять заземление со следующей проверяемой.

Вышеописанные действия повторяются с каждой проверяемой жилой, проверенные при этом нужно обязательно заземлять, делается этого для того. чтобы снять остаточное либо наведенное напряжение. Как и в случае с низковольтным кабелем, данные записываются и протоколируются.

Измерение сопротивления изоляции контрольных кабелей

Контрольными называют кабели, не предназначенные для работы в цепях с большой нагрузкой. В основном они предназначены для работы во вторичных цепях и управления различными коммутационными устройствами — реле, пускателями, а также устройствами контроля и защиты.

Сопротивление изоляции контрольных кабелей должно быть не менее 1 МОм.

Подготовительные работы те же, что и при измерении прочих типов кабеля:

1. Отключение питания.
2. Проверка отсутствия напряжения.
3. Вывешивание табличек) — обязательны!

Измерение производится также мегомметром на 2500 В по тому же алгоритму, что и высоковольтные кабели, единственным отличием является необязательность отключения потребителей. Как и в предыдущих случаях, время измерения сопротивление каждой жилы составляет 1 минуту. По завершении измерительных работ результаты также записываются, а в конце составляется протокол и заключение о допустимости дальнейшей эксплуатации кабеля.

Нормы сопротивления изоляции кабеля

Для сопротивления изоляции кабеля существуют определенные госты, приведенные в данной таблице:

Наименьшее допустимое сопротивление изоляции аппаратов вторичных цепей и электропроводки

Нормы сопротивления изоляции для различных кабелей

1. Высоковольтные силовые кабели — сопротивление не нормировано, но не не ниже 10 МОм.
2. Низковольтные силовые кабели — не менее 0,5 МОм.
3. Контрольные кабели — не ниже 1 МОм.

Методика проведения измерений

Изначально нужно помнить о том, что результат замера сопротивления изоляции кабелей сильно зависит от состояния влажности и температуры в комнате, где проводится мероприятие. При низкой температуре в структуре электропровода застрянут мелкие части льда, который, как известно, не является проводником электричества, соответственно, мегаомметр не сможет засечь эти частички в нем. Исходя из этого, рекомендуемая температура проведения проверок – от -30 до 50 C. Влажность воздуха должна составлять до 85-90 %. Это также зависит от модели кабели и материала оболочки, все это стоит уточнять в приложенной документации.

Также от конкретной модели проводника зависит величина напряжения, необходимые условия диагностики и требуемый участок кабеля.

Прежде всего нужно провести несколько приготовлений, осуществление которых повысит продуктивность проводимых мероприятий.

Выполняется проверка устройства. Фиксируются показатели мегаомметра при разомкнутых (стрелка прибора указывает на отметку бесконечности) и замкнутых проводниках (стрелка прибора указывает на ноль).

Следующее – удостовериться в отсутствии напряжения на проводнике, для этого надо отключить его от сети и заземлить токоведущие жилы проверяемого элемента. Наличие напряжения обязательно проверяется при помощи указателя напряжения, предварительно испытанном на электроустановке исходя из правил охраны труда. Проводить проверку при хотя бы частичном присутствии напряжения запрещено.

Перед тем как начнется диагностика, убедитесь в том, что все детали с трансформаторами отключены от диагностируемой детали.

Для начала диагностики прибор ставят в горизонтальное положение согласно рабочей инструкции. Измерение сопротивление у проводников напряжением меньше 50 В делается под электронапряжением 100 В. Проверку электроустановок до 50 В напряжением 500 В включительно проводить настоятельно не рекомендуется.

При снятии данных мегаомметра удостоверьтесь в том, что стрелка стоит в стабильной позиции. Для этого крутите рукоять мегаомметра со скоростью 120-140 об/мин. Если вам необходимо знать коэффициент абсорбции электропровода, снимайте данные стрелки по прошествии 16 секунд после старта вращения рукояти устройства. Если же нужно просто узнать показатели сопротивления, то снимайте показатели, после того как стрелка полностью замрет, но не раньше минуты.

Когда проверка сопротивления изоляции кабеля завершена, те детали, которые были диагностированы со слабым сопротивлением, должны быть разобраны с целью выявить и устранить повреждение.

Измерение проводится:

• между фазными жилами — А-В, В-С, А-С
• между фазными жилами и нулем — А-N, В-N, С-N;
• между фазными жилами и землей, если пятижильный провод — А-РЕ, В-РЕ, С-РЕ;
• между нулем и землей — N-PE. В этом случае сначала отключите ноль от нулевой шины.

https://youtube.com/watch?v=-EY2efyFUjo

Итак, диагностика проведена и результаты получены, теперь нужно определить уровень сопротивления изоляции проводов. Примерные данные вы можете увидеть в списке, приведенном ниже:

• 2 Мом и меньше — очень низкий уровень
• 2-5 МОм — низкий уровень
• 5-10 МОм — уровень ниже нормы
• 10-50 МОм — хороший уровень
• 50-100 МОм — высокий уровень
• 100 Мом и больше — крайне высокий уровень.

Измерения мегаомметром

Сам процесс измерения несложен, но проводить его надо строго соблюдая правила и очередность действий. При поверке создается высокое напряжение, что при небрежном отношении может быть опасным. Потому внимательно читаем правила и строго их придерживаемся.

Подготовка к работе

Перед тем как пользоваться мегаомметром необходимо провести подготовительные работы. Для начала тестируемые цепи отключаются от нагрузки. Если измеряется сопротивление изоляции в домашней проводке, отключаем питание при помощи рубильника или выкручиваем пробки. При измерении кабелей розеточных групп, из розеток вынуть все вилки. При измерении проводки для освещения, из всех осветительных приборов (люстр, бра, точечных светильников) выкрутить лампочки. Только в таком виде — без нагрузки — кабели и провода можно проверять.

Еще один этап подготовки к работе с мегаомметром — подсоединение переносного заземления. Оно необходимо для снятия остаточного напряжения в измеряемых цепях. К шине заземления в щитке крепится медный многожильный провод сечением не менее 1,5 квадрата. Второй его конец зачищается от изоляции, крепится к сухой палке. Провод надо прикрепить так, чтобы медью было удобно прикасаться к проводникам.

Требования по безопасности

На предприятиях измерения мегаомметром могут проводить работники с группой электробезопасности 3 и выше. Даже если измерения проводиться будут дома, надо действовать придерживаясь правил безопасности. Для этого перед тем как пользоваться мегаомметром надо выучить инструкцию. По инструкции надо:

Особое внимание уделите остаточному напряжению. При большой протяженности тестируемой линии накапливается значительный заряд, способный нанести даже летальные повреждения

Подключение мегаомметра к тестируемой линии

В стандартную комплектацию входит три щупа. Один из низ имеет с одной стороны два наконечника. Он используется при измерениях экранированных кабелей для устранения токов утечки (щуп с буквой «Э» цепляется к кабельному экрану).

В верхней части прибора есть три гнезда, в которые подключаются щупы. Они промаркированы буквами:

При подготовке к работе в гнездо «Л» и «З» вставляются одинарные щупы. Так проводится большинство измерений. Только если надо исключить токи утечки берут двойной щуп. Один его наконечник с буквой «Э» вставляют в гнездо с аналогичной надписью, второй — в гнездо «Л».

• Если надо измерить сопротивление изоляции между жилами кабеля, оба щупа цепляем на оголенную часть проводов.
• Если проверяется «пробой на землю», один щуп крепим к проводу, второй — к клемме «земля».

Других вариантов нет. Разве что с описанным выше случаем с экранированным кабелем. Но их в частных домах и квартирах практически не используют. Если все-таки есть кабель с экраном и надо исключить токи утечки, используем щуп с раздвоенным концом, провода экранирующей оплетки скручиваем в жгут и добавляем в общий пучок измеряемых проводов.

Проводим измерения

Теперь конкретно о том, как пользоваться мегаомметром. После того, как установили щупы на мегаомметре, надо выбрать тестовое напряжение. Для этого есть специальные таблицы в которых указывается, каким напряжением необходимо проверять сопротивление изоляции для самых разных приборов и устройств, а также какое сопротивление можно считать «нормальным».

При проверке сопротивления изоляции кабелей домашней проводки подают напряжение 500 В или 1000 В. Порядок действий такой:

Если измеренное сопротивление изоляции больше либо равно паспортному значению (или тому, что указано в таблице), с устройством/кабелем все нормально. Если изоляция ниже требуемой есть два пути. Первый — искать причину, устранять, измерять по-новой. Второй — заменять.

Измерительные приборы

Приборы для измерения сопротивления изоляции условно делятся на две группы. Это: щитовые измерители переменного тока и малогабаритные приборы (они переносятся вручную). Первые образцы применяются в комплекте с подвижными или стационарными установками, имеющими собственную нейтраль. Конструктивно они состоят из релейной и индикаторной частей и способны непрерывно работать в действующих сетях 220 или 380 Вольт.

Чаще всего замеры сопротивления изоляции электропроводки организуются и проводятся с использованием мобильных устройств, называемых мегаомметрами. В отличие от обычного омметра, это прибор предназначается для измерений особого класса, основанных на оценке состояния изоляции при воздействии на нее высокого напряжения.

Известные модели этих приборов бывают аналоговыми и цифровыми. В первых из них для получения нужной величины испытательного напряжения используется механический принцип (как в «динамо-машине»). Специалисты нередко называют их «стрелочными», что объясняется наличием градуированной шкалы и измерительной головки со стрелкой.

Эти устройства достаточно надежны и просты в обращении, но на сегодня они морально устарели. Основное неудобство работы с ними состоит в значительном весе и больших габаритах. На смену им пришли современные цифровые измерители, в схеме которых предусмотрен мощный генератор, собранный на ШИМ контроллере и нескольких полевых транзисторах.

Такие модели в зависимости от конкретной конструкции способны работать как от сетевого адаптера, так и от автономного питания (один из вариантов – аккумуляторные батареи). Показания по измерению изоляции силовых кабелей в этих приборах выводятся на ЖК дисплей. Принцип их работы основан на сравнении проверяемого параметра и эталона, после которого полученные данные поступают в специальный блок (анализатор) и обрабатываются там.

Цифровые приборы отличаются сравнительно небольшим весом и малыми размерами, что очень удобно при проведении полевых испытаний. Типичными представителями таких приборов являются популярные измерители Fluke 1507 (фото слева). Однако для работы с электронной схемой нужен определенный уровень квалификации, позволяющий подготовить прибор и получить при измерениях минимальную погрешность. Такой же подход потребуется и при обращении с импортным цифровым изделием под обозначением «1800 in».

Важно отметить, что проверять изоляцию кабельной продукции посредством обычных измерительных приборов не имеет смысла. Для этих целей не годится ни самый «продвинутый» мультиметр, ни любой другой подобный ему образец. С их помощью удастся провести лишь приблизительную оценку параметра, полученного с большим процентом погрешности

С их помощью удастся провести лишь приблизительную оценку параметра, полученного с большим процентом погрешности.

Подготовка к измерениям

Подготовка к проведению испытаний изоляции сводится к выбору прибора, подходящего по своим характеристикам для заявленных целей, а также к организации схемы измерений. Наиболее подходящими для большинства случаев считаются следующие приборы:

1. Мегаомметры типа М4100, имеющие до пяти модификаций.
2. Измерители серии Ф 4100 (модели Ф4101, Ф4102, рассчитанные на пределы от 100 Вольт до одного киловольта).
3. Приборы ЭС-0202/1Г (пределы 100, 250, 500 Вольт) и ЭС0202/2Г (0,5, 1,0 и 2,5 кВ).
4. Цифровой прибор Fluke 1507 (пределы 50, 100, 250, 500, 1000 Вольт).

Мегаомметр М4100

Мегаомметр-Ф-4100

Мегаомметр-ЭС-02021Г

Цифровой измеритель Fluke 1507

Согласно ПУЭ перед замерами сопротивления изоляции потребуется подготовить схему присоединения мегаомметра к элементам проверяемого объекта. Для этого в комплекте измерителя имеется пара гибких проводов длиной не более 2-х метров. Собственное сопротивление их изоляции не может быть менее 100 Мом.

Отметим также, что для удобства проверки изоляции кабеля мегаомметром рабочее концы проводов маркируются, а со стороны прибора на них надеваются специальные наконечники. С ответной стороны измерительные кабели оборудуются зажимами типа «крокодил» со специальными щупами и изолированными ручками.

Контрольные замеры изоляционного покрытия

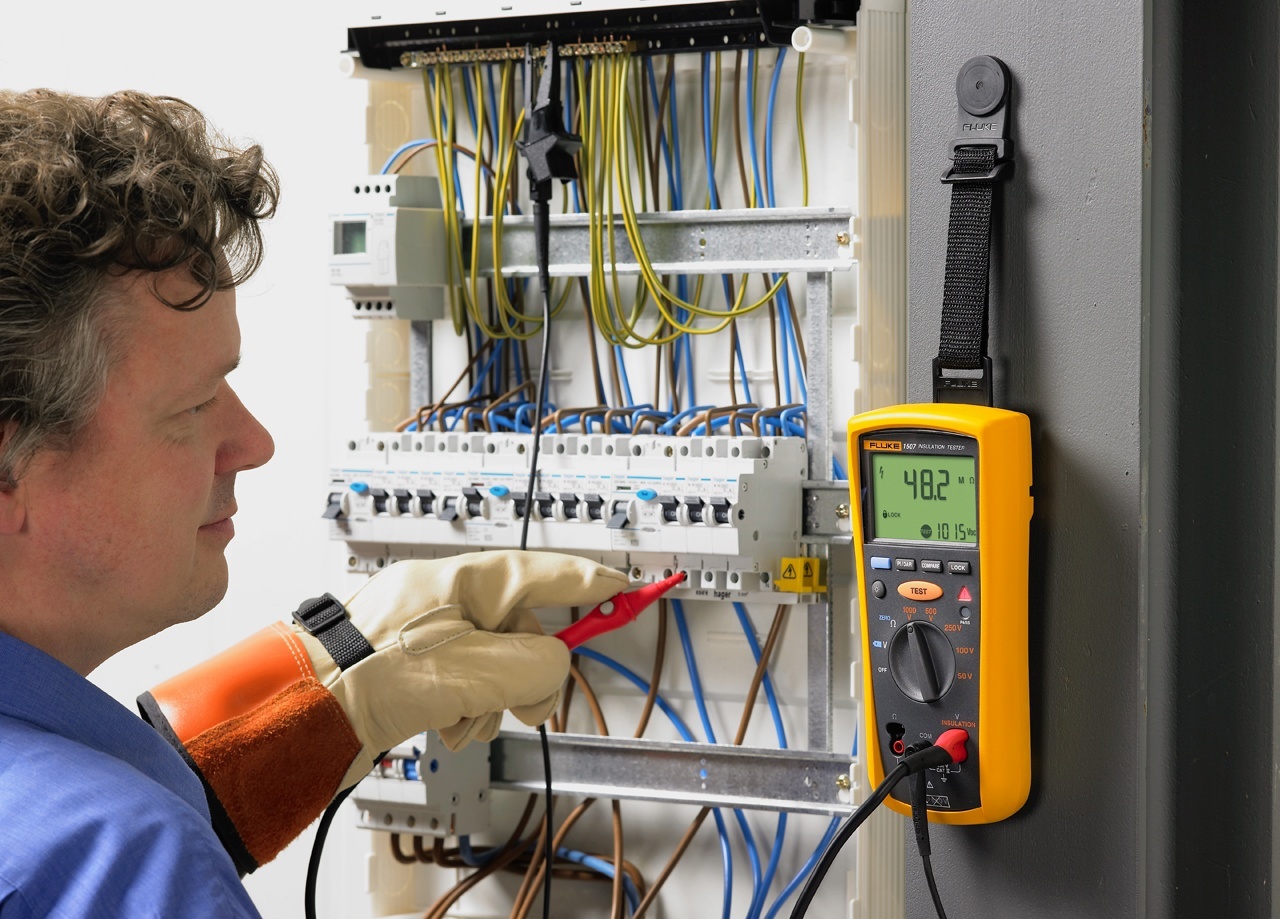

Проверка сопротивления изоляции проводов в электрощитке

Сопротивление изоляции кабеля-это очень важный показатель, который указывает на работоспособность проводника. Чтобы избежать непредвиденных поломок и не оказаться в опасности от удара током, рекомендуется проводить регулярный контроль. Что он собой подразумевает, расскажем ниже.

Обращаем ваше внимание на то, что проверка электрических сетей и установок с потреблением тока должна проводится обязательно, об этом гласят государственные регламенты и ряд нормативных документов. Следовательно, требуется контролировать:

Следовательно, требуется контролировать:

• сопротивление многочисленных мобильных установок строго раз в полгода;
• сопротивление проводов и электрических кабелей на производстве, а также внешних электроустановок не позднее чем через каждый год;
• сопротивление остальных элементов с потреблением электрического тока достаточно один раз в два с половиной года.

В заключение хотим отметить, что лишь своевременный контроль и учет всех регламентов увеличивает шансы на продолжительность работы проводников.

С металлическими токопроводящими жилами производится с целью определения его работоспособности. От данного показателя в том числе зависит качество передаваемого по проводникам сигнала. Результатом снижения сопротивления изоляции, как правило, становится появление помех на линии, что, в свою очередь, приводит к возникновению звуковых шумов (телефонная линия), снижению пропускной способности (цифровые системы передачи данных) или же полный обрыв сообщения.

Согласно ГОСТ 15125-92 измерение сопротивления изоляции кабеля связи должно осуществляться раз в 6 месяцев.

Допустимые значения

Минимальное показание измеренных напряжений должно быть выше нормированных значений. Необходимая величина сопротивления закладывается заводом изготовителем кабельной или электротехнической продукции, согласно действующим техническим условиям.

Выпускаемая электротехническая продукция различается на несколько типов и бывает: общего применения, силовой, контрольной и распределительной. Между собой изделия разделяют не только по физическим характеристикам, но и конструктивным. Их разнообразие обусловлено средой окружения, в которой они используются. Например, кабель, предназначенный для прокладки в земле, усиливается металлической лентой и состоит из нескольких слоев изоляции.

Измеряется сопротивление изоляции в Омах. Но из-за больших величин с показателем всегда используется приставка мега. Указываемое число обычно рассчитано для определенной длины, чаще всего это километр. Если же длина меньше, то просто выполняется перерасчет.

Для кабелей, использующихся в связи и передающих низкочастотный сигнал, сопротивление изоляции, должно быть не менее 5 тыс. МОм/км. А вот для магистральных линий — выше 10 тыс. МОм/км. Но при этом всегда минимальное необходимое значение указывается в паспорте на изделие.

В общем же случае приняты следующие нормы сопротивления изоляции:

• кабель, проложенный в помещении с нормальными условиями окружающей среды, — 0,50 МОм;
• электроплиты, не предназначенные для переноса, — 1 МОм;
• электрощитовые, содержащие распределительные части и магистральные провода, — 1 МОм;
• изделия, на которые подается напряжение до 50 В, — 0,3 МОм;
• электромоторы и другие приборы, работающие при напряжении 100−380 вольт, — 0,5 МОм;
• устройства, подключаемые к электрической линии, предназначенной для передачи сигнала с амплитудой до 1 кВ, — 1 МОм.

Для кабелей, подключенных к силовым линиям, действует немного другая норма. Так, провода, используемые в электрической сети с напряжением более 1 кВ, должны иметь значение сопротивления не менее 10 МОм. Для остальных же, кроме контрольных, минимальный порог снижен вдвое. Для контрольных проводов норматив требует значение сопротивления не менее 1 МОм.

Сопротивление изоляции: таблица стандартов и принцип вычисления

Таблица нормативов сопротивления изоляции проводов

Просим вас обратить внимание на табличные данные, здесь указана норма показателя для каждого отдельного класса напряжения электрической сети. Итак, приступим к рассмотрению некоторых правил, касательно измерений сопротивления

К сожалению, напрямую проверить нужное значение диэлектрика невозможно. Для дальнейшей процедуры нам понадобится мегаомметр

Итак, приступим к рассмотрению некоторых правил, касательно измерений сопротивления. К сожалению, напрямую проверить нужное значение диэлектрика невозможно. Для дальнейшей процедуры нам понадобится мегаомметр.

1. Первое что мы выполним, это убедимся в том, что проверяемая электропроводка не подсоединена к напряжению;
2. затем следует заземлить все токоведущие жилы буквально на несколько минут. Это делается для того чтобы снять оставшийся заряд;
3. изоляционный слой должен быть сухим и чистым, следовательно, устраняем все примеси пыли и грязи, если имеются.

В дальнейшем работаем с прибором. Для этого выбираем придел измерений. Например, для домашних электросетей достаточно поставить 1000 Вольт. В этот же момент нужно провести контроль приспособления. Этот метод выполняется строго при замкнутых и разомкнутых проводниках. В разомкнутом состоянии стрелка показывает ноль, а при замкнутом, должна уйти в «бесконечность».

Норма ПУЭ сопротивления изоляции кабеля должна подтверждать значение на циферблате омметра.

Помните, что сопротивление кабельной изоляции следует проверять на момент 15-ой и 60-ой секунды с начала вращения ручки омметра.

Не редко встретишь заизолированные провода, имеющие заземление, в такой ситуации выполняется три замера:

• между нулем и фазой;
• между заземлением и фазой;
• между заземлением и нулем.

Чтобы узнать, какое сопротивление изоляции должно быть у кабеля, необходимо обратиться к нормам ПУЭ, для каждого отдельного сечения.

Сопротивление кабелей с бумажной, резиновой и поливинилхлоридной изоляцией на напряжение 6 — 35 кВ

3. Справочник по проектированию электроснабжению. Ю.Г. Барыбина. 1990 г. Таблица 2.63, страницы 175-176.

4. Справочная книга электрика. Григорьева В.И. 2004г. Таблицы 3.9.7; 3.9.11; страницы 448-449

Если значения активных и реактивных сопротивлений кабелей, вы не нашли в приведенных таблицах. В этом случае, сопротивление кабеля можно определить по приведенным формулам с подстановкой в них фактических параметров кабелей.

Методика расчета представлена в книге: «Проектирование кабельных сетей и проводок. Хромченко Г.Е. 1980 г, страницы 45-48».

Активное сопротивление кабеля

1. Активное сопротивление однопроволочной жилы, определяется по формуле 2-1, Ом:

где:

• l — длина жилы, м;
• s – поперечное сечение жилы, мм2, определяется по формуле: π*d2/4;
• d – диаметр жилы кабеля;
• α₂₀ – температурный коэффициент сопротивления, равный при 20 °С:
• 0,00393 1/град – для меди;
• 0,00403 1/град – для алюминия;
• ρ₂₀ – удельное сопротивление материала жилы при 20 °С (температура изготовления жилы), можно принять согласно книги «Справочная книга электрика. Григорьева В.И. 2004г.» Таблица 1.14, страница 30.

tж – допустимая температура нагрева жилы, согласно ПУЭ п.1.3.10 и 1.3.12.

2. Активное сопротивление многопроволочной жилы определяется также по формуле 2-1, но из-за конструктивных особенностей многопроволочной жилы, вместо значений ρ₂₀ вводиться в формулу ρ_р равное:

• 0,0184 Ом*мм2/м – для медных жил;
• 0,031 Ом*мм2/м – для алюминиевых жил.

3. Удельное активное сопротивление жилы, отнесенное к единице длины линии 1 км, определяется из следующих зависимостей, Ом/км:

Индуктивное сопротивление кабеля

1. Удельное реактивное (индуктивное) сопротивление кабеля определяется по формуле 2-8, Ом/км:

где:

• d – диаметр жилы кабеля.
• lср – среднее геометрическое расстояние между центрами жил кабеля определяется по формуле :

где:

• l_А-В — расстояние между центрами жил фаз А и В;
• l_В-С — расстояние между центрами жил фаз В и С;
• l_С-А — расстояние между центрами жил фаз С и А.

Пример

Определить активное и индуктивное сопротивление кабеля марки АВВГнг(А)-LS 3х120 на напряжение 6 кВ производства «Электрокабель» Кольчугинский завод». Длина кабельной линии L = 300 м.

Решение

1. Определяем поперечное сечение токопроводящей жилы кабеля имеющую круглую форму:

S = π*d2/4 = 3,14*13,52/4 = 143 мм2

Расчет поперечного сечение секторной жилы, а также размеры секторных жил на напряжение 0,4 — 10 кВ представлен в статье: «Расчет поперечного сечения секторной жилы кабеля«.

где: d = 13,5 мм – диаметр жилы кабеля (многопроволочные уплотненные жилы), определяется по ГОСТ 22483— 2012 таблица С.3 для кабеля с токопроводящей жилой класса 2. Класс токопроводящей жилы указывается в каталоге завода-изготовителя кабельной продукции.

Ниже представлена классификация жил кабелей, согласно ГОСТ 22483— 2012:

2. Определяем удельное активное сопротивление кабеля марки АВВГнг(А)-LS 3х120, отнесенное к единице длины линии 1 км, Ом/км:

где:

• l = 1000 м – длина жилы, м;
• α₂₀ – температурный коэффициент сопротивления, равный при 20 °С:
• 0, 00393 1/град – для меди;
• 0,00403 1/град – для алюминия;
• ρ_р – удельное сопротивление материала многопроволочной жилы, равное:
• 0,0184 Ом*мм2/м – для медных жил;
• 0,031 Ом*мм2/м – для алюминиевых жил;
• tж = 65 °С — допустимая температура нагрева жилы, для кабеля напряжением 6 кВ, согласно ПУЭ п.1.3.10.

3. Определяем удельное активное сопротивление кабеля, исходя из длины кабельной трассы:

где: L = 0,3 км – длина кабельной трассы, км;

4. Определяем среднее геометрическое расстояние между центрами жил кабеля, учитывая что жилы кабеля расположены в виде треугольника.

где:

• l_А-В = 20,3 мм — расстояние между центрами жил фаз А и В;
• l_В-С = 20,3 мм — расстояние между центрами жил фаз В и С;
• l_С-А = 20,3 мм — расстояние между центрами жил фаз С и А.

Что бы определить расстояние между центрами жил кабеля, нужно знать диаметр жил кабеля d = 13,5 мм и толщину изоляции жил из поливинилхлоридного пластиката dи.ж = 3,4 мм, согласно ГОСТ 16442-80 таблица 4. Определяем расстояние между центрами жил фаз равное 20,3 мм (см.рис.1).

5. Определяем удельное реактивное (индуктивное) сопротивление кабеля марки АВВГнг(А)-LS 3х120, Ом/км:

где: d = 13,5 мм – диаметр жилы кабеля;

6. Определяем удельное реактивное сопротивление кабеля, исходя из длины кабельной трассы:

Как проверить мегаомметр на исправность

Осуществить проверку мегаомметра на исправность необходимо по следующему способу. К выводам устройства сделать подключение проводов и закоротить выходы. Потом подать энергию и проследить за результатами. Исправный прибор покажет ноль. Потом разъединить и попробовать заново. Во второй раз должна появиться бесконечность. Это показатель — воздушный промежуток.

Неисправности мегаомметра

Неисправности заключаются в отсутствии горения индикаторного табло измерительных результатов в момент включения омметра питания. Также они заключаются в нестабильности измерительных результатов. Причина этих явлений в перегорании предохранителя, неисправности кабеля сетевого питания, ненадежном заземлении и ненадежном контактировании с измерительным объектом.

Неправильная эксплуатация прибора и заводской брак как неисправность

Ремонт мегаомметра

Ремонт заключается в замене предохранителя, устранении неисправности кабельного повреждения, восстановления надежного заземления и достижения надежного контакта для измерительного объекта. Стоит отметить, что техническое обслуживание является лучшей профилактикой для бесперебойной работы. Также оно нужно, чтобы поддержать эксплуатационную надежность и повысить эффективность омметра.

Обратите внимание! В случае обнаружения брака, следует сделать замену оборудования или обратиться в сервисный центр для оказания профессиональной помощи. Необходимость обращения к мастерам для ремонта оборудования. Необходимость обращения к мастерам для ремонта оборудования

Необходимость обращения к мастерам для ремонта оборудования

Похожие записи:

Для чего нужно заземление электрооборудования Сколько потребляет холодильник электроэнергии в час: расчет среднего потребления квт Как штробить несущие стены Схема подключения механического терморегулятора Топ–8 лучших ламп для роста растений: правила выбора фитолампы Инвертор 12 220 повышенной мощности своими руками
