Терморегулятор своими руками: инструкция по изготовлению

Содержание

Регулятор температуры своими руками: питание и нагрузка

Что касается подключения LM 335 то оно должно быть последовательным. Все сопротивления необходимо подобрать так, чтобы общая величина тока, который проходит через термодатчик соответствовала показателям от 0,45 мА до 5 мА. Превышения отметки допускать нельзя, так как датчик будет перегреваться, и показывать искаженные данные.

Запитка терморегулятора может происходить несколькими способами:

С помощью блока питания с ориентировкой на 12 В;
С помощью любого другого устройства, питание которого не превышает вышеуказанный показатель, но при этом ток, протекающий через катушку не должен превышать 100 мА.

Еще раз напомним о том, что показатель тока в цепи датчика не должен превышать 5 мА, по этой причине придется использовать транзистор с большой мощностью. Лучше всего подойдет КТ 814. Конечно, если вы хотите избежать применения транзистора, можно использовать реле с меньшим уровнем тока. Он сможет работать от напряжения в 220 В.

Какие бывают неисправности термостата, их признаки и причины

Неисправность одного из основных узлов системы чаще всего связана с износом или коррозией некоторых элементов. На начальном этапе подобных деформаций, изменения незаметны, а потом случается так, что клапан завис в открытом или закрытом положении. Иногда встречается неполное открытие клапана. При этом автовладелец может не сразу заметить неисправность, потому что симптомы открытого термостата возникают только при небольшом морозе, когда прогрев ДВС идёт долго.

Если клапан термостата заклинило полностью в закрытом положении, то движок может перегреться даже при отрицательной температуре окружающей среды. Требуется незамедлительно заменить термостат на новый.

Если открытие термостата происходит очень рано, то это может указывать на бракованное изделие или самодельное, или устройство просто не подходит для вашей модели автомобиля.

Если клапан термостата заклинило наполовину или в полностью открытом состоянии, то ДВС будет долго прогреваться до рабочей температуры. А в зимнее время двигатель вообще не прогреется, да и печка греть совсем не будет. Отмечу, что если детали исправны, то при нуле двигатель прогреется до рабочей температуры за 5-7 минут.

Автомобильный термостат может быть некачественным изначально. В этом случае открытие клапанов происходит несвоевременно. Такое нарушение не опасно, но может бить по бюджету из-за увеличения расхода топлива. Чтобы суметь вовремя диагностировать проблему надо знать, какие типы поломок существуют и как проводить тестирование самостоятельно.

Причины неисправностей термостата:

Появление накипи на металлических деталях, штоке. Это происходит из-за плохого качества охлаждающей жидкости либо несвоевременной её замены. Накипь затормаживает работу клапанов и штока, что приведёт к некорректной работе термостата.
Вибрационные разрушения. Как правило это появляется при использовании некачественных или бракованных термостатов. В таких устройствах плохо завальцованы соединения и стыки, а также плохая герметизация медного цилиндра.
Деформация резинового уплотнителя. Чаще всего это происходит из-за высоких температур, которые вызывают в резине протечки или трещины. Также перегревается мембрана между штоком и наполнителем.

Перечислю признаки неисправностей термостата:

ДВС постоянно перегревается – стрелка на приборной панели всё время находится в красной зоне. Это означает, что антифриз не проходит к радиатору.
ДВС плохо прогревается, а при повышенных нагрузках он очень быстро перегревается. Это указывает на то, что клапаны заклинило в среднем положении, в результате чего только небольшое количество охлаждающей жидкости попадает в радиатор, чего, разумеется, недостаточно для охлаждения мотора при высоких нагрузках.
Слишком долго прогревается движок. Это значит, что открыт патрубок к радиатору, из-за чего антифриз постоянно охлаждается и не даёт силовому агрегату прогреться до рабочей температуры.
Стрелка температуры двигателя после остановки поднимается, а при движении – падает.
Нижний патрубок становится тёплым после 3 минут работы движка. Это означается, что термостат открыт постоянно.
Нижний патрубок холодный, но стрелка указывает на перегрев мотора (ДВС при этом работает долгое время). Это означает, что термостат заклинило в закрытом положении. Исключение – поломка датчика вентилятора радиатора.
Дополнительные признаки: печка в салоне дует прохладным воздухом, снижается динамика авто, увеличивается расход бензина.

Самое опасное – это моментальный перегрев двигателя в жаркое время года, что приведёт к его поломке. А если двигатель не выходит на рабочую температуру, то повысится износ узлов и ухудшится эффективность моторного масла.

Как работает

Схема работы терморегулятора на примере теплого пола. (Для увеличения нажмите)

Принцип функционирования термостата достаточно прост, поэтому многие радиолюбители для оттачивания своего мастерства делают самодельные аппараты.

При этом можно использовать множество различных схем, хотя наиболее популярной является микросхема-компаратор.

Данный элемент имеет несколько входов, но всего один выход. Так, на первый выход поступает так называемое «Эталонное напряжение», имеющее значение установленной температуры. На второй же поступает напряжение уже непосредственно от термодатчика.

После этого, компаратор сравнивает эти оба значения. В случае, если напряжение с термодатчика имеет определенное отклонение от «эталонного», на выход посылается сигнал, который должен будет включить реле. После этого, подается напряжение на соответствующий нагревающий или охлаждающий аппарат.

Процесс изготовления

Важно помнить, что в цепи сила тока не должна быть больше 5 мА, именно поэтому, чтобы подключить термореле, используется транзистор большой мощнос

Итак, рассмотрим процесс самостоятельного изготовления простого терморегулятора на 12 В, имеющего датчик температуры воздуха.

Все должно происходить следующим образом:

Сначала необходимо подготовить корпус. Лучше всего в этом качестве использовать старый электрический счетчик, такой, как «Гранит-1»;
На базе этого же счетчика более оптимально собирать и схему. Для этого, к входу компаратора (он обычно помечен «+») нужно подключить потенциометр, который дает возможность задавать температуру. К знаку «-», обозначающему инверсный вход, нужно присоединить термодатчик LM335. В этом случае, когда напряжение на «плюсе» будет больше, чем на «минусе», на выход компаратора будет отправлено значение 1 (то есть высокое). После этого регулятор отправит питание на реле, которое в свою очередь включит уже, например, котел отопления. Когда напряжение, поступающее на «минус» будет больше, чем на «плюсе», на выходе компаратора снова будет 0, после чего отключится и реле;
Для обеспечения перепада температур, иными словами для работы терморегулятора, допустим при 22 включение, а при 25 отключение, нужно, используя терморезистор, создать между «плюсом» компаратора и его выходом, обратную связь;
Чтобы обеспечить питание, рекомендуется делать трансформатор из катушки. Её можно взять, к примеру, из старого электросчетчика (он должен быть индуктивного типа). Дело в том, что на катушке можно сделать вторичную обмотку. Для получения желанного напряжения в 12 В, будет достаточно намотать 540 витков. При этом, чтобы они уместились, диаметр провода должен составлять не более 0.4 мм.

Совет мастера: чтобы включить нагреватель, лучше всего применять клеммник счетчика.

Немного теории

Любой терморегулятор конструктивно включает в себя три основных блока:

Теоретически температурный датчик можно представить набором из четырех сопротивлений, среди которых три резистора будут представлены элементами с постоянными электрическими параметрами, а четвертый переменным. Они собираются в схему измерительного полуплеча, приведенную на рисунке 1 ниже:

На схеме показан принцип соединения резисторов для получения температурного датчика. Как видите, сопротивление R2 является переменным и меняет физическую величину в соответствии с изменениями температуры окружающей среды. При подаче одного и того напряжения питания в терморегуляторе, при изменении сопротивления в плече будет возрастать ток в цепи.

На основании изменений происходит анализ температурных колебаний в результате которого рабочий орган вызывает срабатывание терморегулятора и последующее отключение или включение оборудования.

Для измерения сопротивления резисторов в качестве логического элемента устанавливается микросхема, работающая в режиме компаратора. Ее задача сравнить электрические сигналы в двух плечах. Пример схемы регулятора температуры приведен на рисунке:

Здесь блок микросхемы U1A принимает сигналы от измерителя температуры на входы 2 и 3. При достижении температуры срабатывания, в плечах начнет протекать разный ток, и компаратор выдаст на управляющий элемент электронного терморегулятора сигнал о включении.

При остывании датчика термометра ток в плечах терморегулятора уравняется, и электронный блок выдаст управляющий сигнал на отключение. Приведенная электронная схема работает в двух устойчивых состояниях – отключенном и включенном, чередование рабочих режимов происходит в соответствии с заданной логикой.

Эта схема терморегулятора используется в работе куллера персонального компьютера, получая электроснабжение от блока питания, происходит сравнение тока в плечах. Когда блок питания перегреется, терморегулятор переведет транзистор в противоположное состояние и вентилятор запустится.

Такой принцип может применяться не только в вентиляторах, но и в ряде других устройств:

Сфера применения терморегулятора ничем не ограничена, везде, где вы хотите получить контроль уровня температуры в автоматическом режиме с управлением питания, такое устройство станет отличным помощником.

Настройка

Для измерения температуры лучше использовать терморезистор, у которого при изменении температуры меняется электрическое сопротивление

Нужно отметить, что указанный в нашей статье вариант терморегулятора, созданного из датчика LM335, нет необходимости настраивать.

Достаточно лишь знать точное напряжение, которое будет подаваться на «плюс» компаратора. Узнать его можно с помощью вольтметра.

Нужные в конкретных случаях значения можно высчитать используя для этого формулу, такую как: V = (273 + T) x 0.01. В этом случае Т будет обозначать нужную температуру, указываемую в Цельсии. Поэтому для температуры в 20 градусов, значение будет равняться 2,93 В.

Во всех остальных случаях напряжение будет необходимо проверять уже непосредственно опытным путем. Чтобы это сделать, используется цифровой термометр такой, как ТМ-902С. Чтобы обеспечить максимальную точность настройки, датчики обоих устройств (имеется ввиду термометра и терморегулятора) желательно закрепить друг к другу, после чего можно проводить замеры.

Смотрите видео, в котором популярно разъясняется, как сделать терморегулятор своими руками:

https://youtube.com/watch?v=KjkWcOgDaPg

Разновидности термостатов

Программируемый термостат W1209

В зависимости от конструкции и принципа действия данные устройства бывают трех разновидностей: электронные, электромеханические и механические.

Электронные

Самый простой электронный терморегулятор – это устройство, состоящее из следующих частей:

Контроллер – печатная плата с микросхемой. Это ключевая часть термостата, принимающая информацию от выносного термодатчика, обрабатывающая ее и отправляющая соответствующий сигнал на включение или отключение отопительного прибора, кондиционера;
Монохромный жидкокристаллический дисплей и кнопки управления – используются для настройки и программирования термостата на поддержание в помещении необходимого температурного фона;
Выносной термодатчик, соединенный с контроллером при помощи гибкого тонкого кабеля;
Контактная группа – зажимы, в которых фиксируются жилы кабеля, соединяющего термостат с отопительным прибором или кондиционером.

Работает такое устройство достаточно просто: от датчика по кабелю в контроллер поступает аналоговый сигнал, который расшифровывается его микросхемой, соотносится с заданным настройками значением температуры, после чего контроллер принимает решение о включении или отключении отопительного оборудования.

Электромеханические

Занимающие промежуточное положение между электронными и механическими такие термостаты бывают двух типов:

С биметаллической пластиной и контактной группой – внутри таких регуляторов расположена пластина, которая при нагреве до определённого уровня изгибается, размыкая контакты цепи, питающие отопительное оборудование. При остывании происходит обратный процесс: пластина выпрямляется, замыкает контакты, и отопитель включается. Регулировка включения данного устройства производится при помощи вращающегося лимба с толкателем, изменяющим расстояние между пластиной и неподвижными замыкаемыми ею контактами.
С капиллярной трубкой – конструкция такого устройства такая же, как и аналогов, применяемых в водонагревателях и бойлерах.

Электромеханический регулятор температурного фона в помещении

Механические

Основными элементами данного устройства являются газонаполненная мембрана, реагирующая на изменение температуры воздуха в помещении, и управляющий механизм, состоящий из двух подвижных контактов.

Работает термостат следующим образом:

При повышении температуры газ, наполняющий мембрану, расширяется;
Расположенный на одной из наружных стенок мембраны толкатель размыкает контакты цепи управляющего механизма, отключая тем самым подключенный к устройству отопительный прибор.

Регулировка в таком термостате происходит благодаря вращающемуся лимбу (колесику), изменяющему расстояние между мембраной и управляющим механизмом.

Терморегулятор механического типа

Как работает термостат отопления?

Обычная отопительная система с водой в качестве теплоносителя состоит из нагревательного оборудования или узла подключения к централизованной сети, труб внутренней разводки и радиаторов.

Чтобы регулировать объемы поступающего от нее в комнаты тепла, приходится либо постоянно следить за котлом, либо регулярно прикрывать/открывать вентиля на батареях.

При этом инертность такой системы не позволяет поддерживать нужную температуру в течение всего дня на установленном уровне. Если больше в печь наложить дров или в котел подать газа, то теплоноситель в трубах нагреется сильнее, при этом тепла через радиаторы он также отдаст больше.

При низкой температуре за окном это хорошо. А вот при резком потеплении на улице в доме жара становится невыносимой. Топливо уже в топке, и вода уже нагрелась, избавиться от тепла никак. Плюс котел еще и продолжает работать.

Без термостата в системе отключать его приходится вручную. Можно, конечно, открыть окна на проветривание и выпустить тепло, но тогда счета за горючее для домашней котельной точно разорят. Вывод напрашивается сам собой: термостат для отопления упрощает проживание, делает его максимально комфортным.

Термостат (терморегулятор) – это устройство для отслеживания температуры в отапливаемом помещении и увеличения/уменьшения подачи в него тепла

Состоит термостат для отопительной системы из:

термочувствительного датчика (элемента);
блока настройки;
модуля управления;
электромагнитного реле или механического клапана.

В самых простых моделях управляющий блок отсутствует. Все происходит за счет чистой механики и изменения физических свойств термочувствительного элемента.

Таким термостатам электропитание не нужно. По эффективности и точности регулировки системы они уступают электронным приборам, но зато энергонезависимы. При проблемах с напряжением в сети они точно не перестанут работать.

Принцип работы терморегулятора выглядит следующим образом:

С помощью блока управления выставляется нужная температура.
При достижении требуемых параметров срабатывает датчик, что приводит к отключению котла либо перекрытию запорного клапана в трубах отопления.
После падения температуры воздуха в комнате происходит обратное включение котельного оборудования или обогревателей.

Модуль электронного управления позволяет задавать не один показатель температуры, а сразу несколько для каждого времени суток отдельно. Плюс при наличии такого блока есть возможность установки дополнительного температурного датчика на улице и привязки функционирования термостата к данным с него.

В зависимости от вида устройства терморегулятор подключается непосредственно к котлу для регулировки его работы либо на входе в радиатор для контроля объемов подачи теплоносителя

Простейший термостат – это запорная арматура с термодатчиком, стоящая на трубе у батареи. При достижении нужной температуры термостатический клапан закрывается и уменьшает ток теплоносителя. А при охлаждении комнатного воздуха он вновь открывается, в результате чего объемы поступающего тепла увеличиваются.

Более сложные и продвинутые модели предполагают наличие беспроводных датчиков и блоков управления. Вся связь между отдельными элементами происходит через радиоканал. Провода в этом случае не прокладываются, что положительно сказывается на эстетической стороне размещения подобных терморегуляторов в помещении.

Основные блоки системы терморегуляции

Современные терморегуляторы с датчиком температуры воздуха для инкубатора выдерживают уровень нагрева внутри бокса с точностью до 0,10С.

Система терморегуляции состоит из 3-х основных блоков:

термодатчик и датчик уровня влажности (гигрометр);
блок управления;
нагревательное оборудование.

Датчики температуры и влажности

Термодатчик современного регулятора представляет собой ИК-сенсор, термопару или терморезистор. Первый сделан на основе фотоэлемента, прибор срабатывает на инфракрасное излучение окружающего пространства. Другие датчики представляют собой резисторы, сопротивление которых меняется в зависимости от температуры окружающей среды. Подаваемые ими сигналы проходят через схему управления терморегулятора и в итоге отображаются на цифровом дисплее в числовом значении.

По такому же принципу работает датчик, измеряющий уровень влажности внутри корпуса инкубатора. Показания гигрометра отражаются на экране в %.

Блок управления

Основной орган терморегулятора – схема, помещённая внутрь корпуса прибора. Существует множество вариантов комплектации и строения блока управления. Всех их объединяет одно – своевременное и точное сообщение о состоянии температуры и влажности на информационное табло прибора, а также подача команды на включение/выключение ламп или ТЭНов.

Понятие о температурных регуляторах

Изделия этой категории применяют для решения разных задач. По соответствующей настройке температурного порога подают питание (отключают):

Из приведенных примеров понятны базовые требования к точности, которую должна обеспечить подходящая схема терморегулятора. В некоторых ситуациях необходимо поддержание заданного уровня не ниже, чем ±1C°. Для контроля рабочих параметров нужна оперативная индикация. Существенное значение имеют нагрузочные способности.

Перечисленные особенности поясняют назначение типовых функциональных узлов:

К сведению. Кроме рассмотренных частей, схема термореле может содержать дополнительные компоненты для подачи питания на электронагреватель, другую мощную нагрузку.

Принцип действия

Схема терморегулятора многофункциональна. Отталкиваясь от её основания, можно создать любой адаптированный аппарат, который будет максимально удобным и простым. Мощность питания выбирается в соответствии с имеющимся напряжением катушки реле.

В принципе работы регулировочного прибора лежит особенность газов и жидкостей сжиматься или расширяться во время остывания или нагревания. Поэтому в основе действия водяных и газовых комплектаций положена одна и та же суть.

Между собой они отличаются только в быстроте реакции на перемену температуры в доме.

Принцип действия аппарата основан на следующих этапах:

В результате изменения температуры обогреваемого объекта, происходит перемена работы теплоносителя в отопительном механизме.
Вместе с этим, это заставляет сифон увеличивать или уменьшать свои габариты.
После этого, происходит смещение золотника, который балансирует впуск теплоносителя.
Внутренняя часть сифона заполнена газом, способствуя равномерной регулировке температуры. Встроенный термодатчик следит за внешней температурой.
Каждому значению уровня тепла приравнивается конкретное значение силы давления рабочей атмосферы внутри сифона. Недостающее давление возмещает при помощи пружины, которая контролирует работу штока.
В результате повышения градусов конус клапана начинает передвигаться в сторону закрытия до того момента, пока уровень рабочего давления в сифоне не станет уравновешенным благодаря усилиям пружины.
В случае понижения градусов, работа пружины носит обратный характер.

Результат работы зависит от вида и функциональности регулирующего клапана, находящегося в прямом подчинении от контура обогрева и диаметра подводящей трубы.

https://youtube.com/watch?v=xbRxivbGuho

Инструкция по сборке

Необходимые материалы, детали и инструменты:

лупа;
плоскогубцы;
паяльник;
изолирующая лента;
несколько отвёрток;
провода медные;
полупроводники;
стандартные красные светодиоды;
плата;
текстолит форгированный;
лампы;
стабилитрон;
терморезистор;
тиристор.
дисплей и генератор внутреннего типа мощностью в 4Мгу (для создания цифровых устройств на микроконстроллере);

Пошаговая инструкция:

Прежде всего, необходима соответствующая микросхема, к примеру, К561ЛА7, CD4011
Плату необходимо подготовить к прокладыванию путей.
К подобным схемам неплохо подходят терморезисторы с мощностью 1 kOm до 15 kOm, и он обязан находиться внутри самого объекта.
Нагревающий прибор обязан быть включен в цепь резистора, из-за того, что перемена мощности, напрямую зависящая от снижения градусов, оказывает влияние на транзисторы.
Впоследствии, такой механизм будет согревать систему до того момента, пока мощность внутри термодатчика не возвратится к первоначальному значению.
Датчики регулятора подобного плана нуждаются в настройке. Во время значительных перепадов в окружающей атмосфере, необходимо контролировать нагрев внутри объекта.

Сборка цифрового прибора:

Микроконтроллер следует соединить вместе с датчиком температуры. Он должен иметь выходы портов, которые необходимы для установки стандартных светодиодов, работающих совместно с генератором.
После подключения устройства в сеть с напряжением в 220V, светодиоды будут автоматически включаться. Это будет свидетельством о том, что прибор находится в рабочем состоянии.
В конструкции микроконтроллера находиться память. Если настройки прибора сбиваются, память автоматически их возвращает в изначально оговоренные параметры.

Собирая конструкцию, нельзя забывать о техники безопасности. Во время применения термодатчика в водянистой или влажной атмосфере, его выводы обязаны герметично изолироваться. Значение терморезистора R5 может обозначаться от 10 до 51 кОм. При этом, сопротивление резистора R5 обязано иметь аналогичное значение.

Взамен обозначенных микросхемы К140УД6 можно использовать К140УД7, К140УД8, К140УД12, К153УД2. В роли стабилитрона VD1 можно внедрять любой инструмент с мощностью стабилизации 11…13 V.

В случае, когда нагреватель превышает напряжение в 100 ВТ, тогда диоды VD3-VD6 обязаны превосходить по мощности (к примеру, КД246 или их аналоги, с обратной мощностью минимум в 400В), при этом тринистор необходимо монтировать на маленькие радиаторы.

Значение FU1 также следует сделать более большим. Управление аппаратом сводится к подбору резистора R2, R6 с целью безопасного закрывания и открывания тринистора.

https://youtube.com/watch?v=t02jIkxOhWc

Элементы, необходимые для терморегулятора

Чтобы создать действующий и долговечный терморегулятор своими руками необходимо запастись следующими электронными и полупроводниковыми деталями:

микросхема;
диоды;
нагревательный элемент (цепи ламп);
триоды;
резисторы (постоянные С2-23, С2-33, переменные СП5-1В1А, термические RK1-RK2);
транзисторы;
регулятор;
конденсатор (малогабаритные, керамические: их емкость независимо от модели не должна быть ниже 10 МКФ, а напряжение меньше 20 В).

Вам также понадобятся провода.

плата терморегулятора

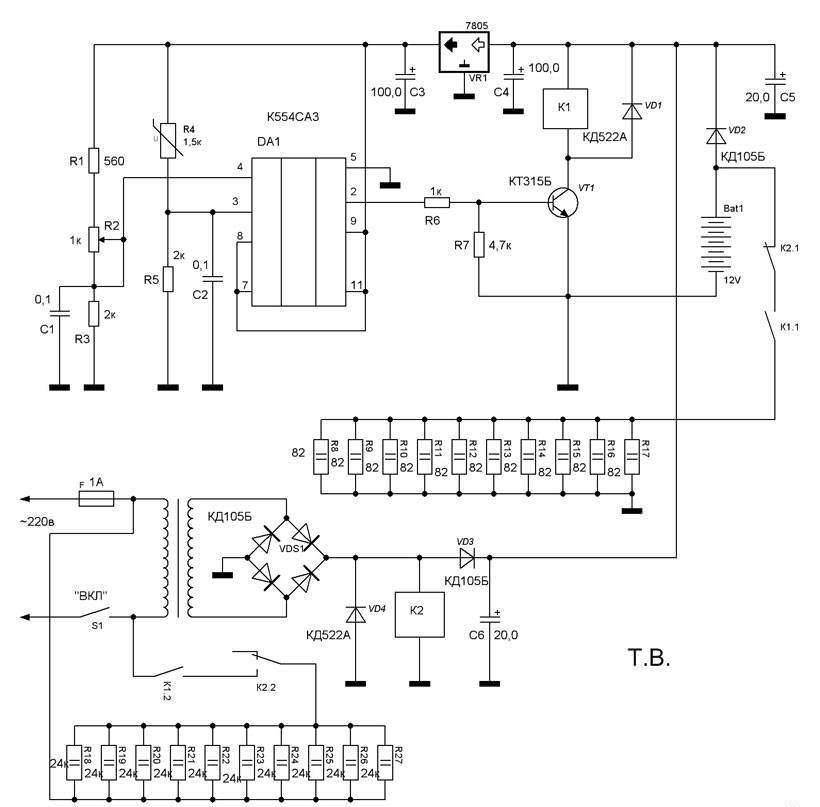

Посмотрев на фото, вы можете убедиться, что схема самодельного терморегулятора обладает достаточно простым характером. Главное, чтобы она получилась достаточно компактных размеров. Это предоставит возможность более удобно работать с ней при паянии.

схема

Однако создать схему терморегулятора для инкубатора на бумаге – это только половина успеха. Для платы рекомендуется брать односторонний стеклотекстолит, отделанный фольгой. Толщина которого составляет 1,5 мм, а размеры – 95х60 мм.

Обогреватель для аквариума

Реже, такой терморегулятор применялся для поддержания заданной температуры в аквариумах с тропическими рыбками. Такая необходимость возникала из-за того, что большинство, выпускаемых для этих целей термообогревателей, имеет механический терморегулятор объединенный с тэном в одном корпусе. А следовательно, они поддерживают в заданных пределах свою, а не окружающую температуру. Это хорошо работает только в помещениях со стабильной, в пределах одного-двух градусов, своей температурой воздуха.

Особенности монтажа

из-за инертности воды, датчик и обогреватель должны быть разнесены, но в пределах прямой видимости (без перекрытия растениями и элементами декора) друг от друга;
из-за электропроводимости воды, датчик должен быть изолирован, либо средствами с хорошей теплопроводностью, либо тонким слоем обычного герметика;
допускается использование как обычных аквариумных обогревателей, так и регулируемых, с выставленной на максимум температурой.

Можно найти и другие сферы применения данному, несложному в изготовлении устройству. К примеру для рассадных парничков, сушильных шкафов, различных термованночек. На что вашей фантазии хватит. Только, если нагрузка допускает возможность короткого замыкания, необходимо добавить плавкий предохранитель на 1 А.

P.S. Как говорилось выше данный простой терморегулятор применялся в инкубаторах раньше, сейчас на его смену пришли терморегуляторы с микроконтроллерным управлением, способные в автоматическом режиме понижать температуру в течении цикла инкубации. Да и сами инкубаторы обзавелись функцией регулирования влажности и переворачивания яиц.

12 thoughts on “ Схема терморегулятора для инкубатора своими руками ”

За микроконтроллерами будущее, не спорю, спасибо Гарвардской архитектуре вообще и Микрочип Технолоджи в частности. Но везде ли рентабельно их применение, с их-то возможностями. Сами-то они не дороги, но необходимая им периферия может быть разной. Да и без знания программирования на низком, машинном уровне — браться за них не стоит. Одним словом — чип для профессионалов и профессионального использования. Но осваивать цифровые технологии необходимо и любителям, конечно, куда сейчас без них.

Видел инкубатор со схемой которая намного проще, где используется маломощный закрытый нагреватель и тепловое реле-регулятор. Конечно эта схема хорошая, но для любителя сложновата, ведь её надо ещё настроить.

Эту схему настраивать не нужно, заработать должна сразу. Вот подстраивать температуру нужно будет. Если брать готовый регулятор, то и паять ничего не нужно: просто прикрутить провода к клеммам и готово. Кстати терморегулятор с цифровым индикатором, микропроцессором и датчиком температуры на алиэкспрессе можно купить что-то около 2 долларов. Долларов за 10-15 можно взять терморегулятор для теплого пола с графиком изменения температуры в течении суток и по дням недели.

Общее понятие о температурных регуляторах

Приборы, фиксирующие и одновременно регулирующие заданное температурное значение, в большей степени встречаются на производстве. Но и в быту они также нашли своё место. Для поддержания необходимого микроклимата в доме часто используются терморегуляторы для воды. Своими руками делают такие аппараты для сушки овощей или отопления инкубатора. Где угодно может найти своё место подобная система.

В данном видео узнаем что из себя представляет регулятор температуры:

https://youtube.com/watch?v=bXNiBuC6LSM

В действительности большинство терморегуляторов являются лишь частью общей схемы, которая состоит из таких составляющих:

https://youtube.com/watch?v=5df-HCmm00Y

Как работает цифровой терморегулятор?

Точность регулирования температуры лучше всего обеспечивается благодаря применению цифровых терморегуляторов. От простых конструкций они отличаются методом обработки сигнала. Напряжение снимается с датчика, проходит аналогово-цифровой преобразователь и попадает в сравнительный бок. Полученное в цифровом виде первоначальное значение температуры далее сравнивается с полученным из датчика, после чего управляющий прибор получает соответствующую команду.

Благодаря такому методу точность измерения повышается и почти не зависит от температуры окружающей среды или помех. Чувствительность и стабильность чаще всего ограничиваются разрядностью системы и возможностями датчика. Цифровой сигнал без труда позволяет выводить температуру на специальное табло.

Обзор моделей терморегуляторов цифрового типа

Терморегулятор Ringder THC-220 – недорогая модель, которая отлично подойдет для небольшого домашнего инкубатора, собранного своими руками. Благодаря внешнему блоку розеток и регулировке температуры от 16 до 42 градусов его можно применять и в межсезонье, а не только летом.

Технические характеристики прибора:

влажность и температура в области датчика высвечиваются на специальном дисплее;
индицируемая температура варьируется от -40 и до 100 градусов, а влажность – до 99 процентов;
тот или иной режим отображается в виде определенного символа;
шаг температурной установки составляет 0,7 градуса;
таймер имеет формат на 24 часа и делится на ночной и дневной;
один канал имеет нагрузочную способность 1200 Вт;
температура в большом помещении может отклоняться в пределах одного градуса.

Другая заводская модель цифрового контроллера – ХМ–18. В России его можно купить с английским или китайским интерфейсом. Он более сложный и стоит дороже предыдущего прибора.

Разобраться с ним несложно. В зависимости от требуемой температуры внутри инкубатора, специальными клавишами можно контролировать заводскую программу. На лицевой панели есть экраны, где отображается температура, влажность и дополнительные параметры. Активные режимы индицируются посредством светодиодов, при опасных отклонениях срабатывает световая и звуковая сигнализация.

Характеристики ХМ–18:

температурный рабочий диапазон – от 0 до 40,5 градусов, вероятность отклонения – 0,1 градуса;
допустимая нагрузка по каналу нагревателя составляет 1760 Вт;
допустимая нагрузка по каналам влажности, сигнализации и моторов – 220 Вт;
между переворачиваем яиц предусмотрен интервал до 999 минут;
вентилятор охлаждения работает 999 секунд между допустимыми периодами между переворачиваниями;
в помещении допускается температура от -10 до 60 градусов, а относительная влажность – до 85 процентов.

При выборе заводского терморегулятора с температурным датчиком для инкубатора очень важно учитывать его возможности. Если он небольшой и сделан своими руками, то вам хватит прибора, контролирующего лишь влажность и температуру, а дополнительные возможности нужны для более сложных моделей для промышленных нужд

Достоинства и недостатки

Даже простой терморегулятор своими руками имеет массу достоинств и положительных моментов. Говорить же о заводских многофункциональных устройствах и вовсе не приходится.

Регуляторы температуры позволяют:

Поддерживать комфортную температуру.
Экономить энергоресурсы.
Не привлекать к процессу человека.
Соблюдать технологический процесс, повышая качество.

Из недостатков можно назвать высокую стоимость заводских моделей. Конечно, самодельных приборов это не касается. А вот производственные, которые требуются при работе с жидкими, газообразными, щелочными и другими подобными средами, имеют высокую стоимость. Особенно если прибор должен иметь множество функций и возможностей.

Схема подключения механического терморегулятора
