Транзистор bc337

Справка об аналогах биполярного высокочастотного npn транзистора BC337.

Эта страница содержит информацию об аналогах биполярного высокочастотного npn транзистора BC337 .

Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.

Можно попробовать заменить транзистор BC337 транзистором 2N4401; транзистором 2N5818; транзистором BC637; транзистором КТ504Б; транзистором MPSA06; транзистором SE6022;

транзистором PN5816; транзистором MMBT5449; транзистором NPS5449; транзистором PN5449; транзистором NPS5816; транзистором MQ5816; транзистором LBC547B; транзистором MPS5449; транзистором MMBT5816; транзистором MQ5449;

Аналоги и комплементарная пара

Существуют зарубежные устройства, которые полностью идентичны ВС337 по своим характеристикам и распиновке: BC184, 2N4401, MPSA06. Российская промышленность также выпускает изделия, которыми его можно заменить: КТ660А, КТ3102Б, КТ928.

Перед заменой транзистора нужно разобраться, в какой схеме и для чего он используется, а также знать режимы его работы и сравнить технические характеристики оригинального и предполагаемого на замену прибора. И только после этого можно решать, подходит он или нет.

В качестве комлементарой пары производители рекомендуют использовать BC327.

Транзистор BC337

Характеристики биполярного кремниевого транзистора ВС337 позволяют отнести его к высокочастотным полупроводниковым устройствам средней мощности. Материал кремний, структура n-p-n. Ток коллектора в первых партиях от Philips не превышал 500 мА. Вместе с тем, современные экземпляры других производителей способны выдерживать до 800 мА, с максимальным напряжением до 45 В. Это позволяет безболезненно применять их в управлении разными нагрузками (диодами, лампочками, реле) требующими более 24 В. Высоких коэффициент HFE, делает возможным использовать их в различных схемах предусиления и в выходных каскадах УНЧ малой мощности.

Корпус и распиновка

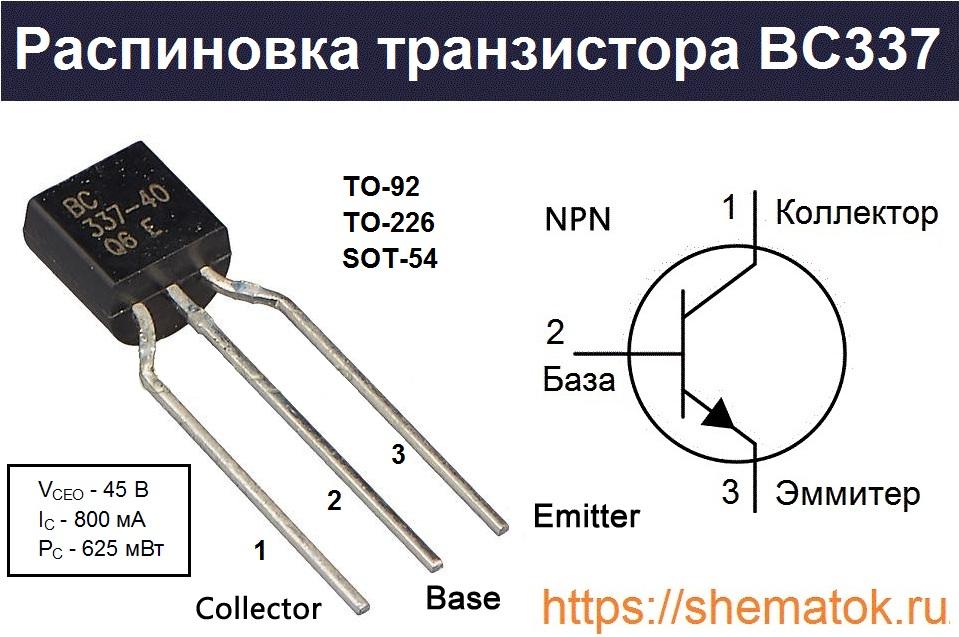

Цоколевка bc337 выглядит следующим образом. Большинство производителей выпускают его в пластмассовой упаковке ТО-92 с гибкими выводами, или её аналогах: SOT54, TO-226. Маркировка цифробуквенная, наносится на лицевой части корпуса по европейской системе Pro Electron. Если смотреть на неё, то первая ножка слева это — коллектор, второй — база, третий — эмиттер.

Несмотря на это, некоторые китайские компании выпускают устройство в тех же корпусах, что указаны выше, но с другой распиновкой. Например, у Foshan Blue Rocket Electronics сначала идет эмиттер, потом база и последним коллектор.

Характеристики

Все характеристики на BC337 приведены в техническом описании (datasheet) на устройство. Наиболее важные значения, находятся в таблицах “максимальные рейтинги” и “электрические параметры”. Они проверяются производителем при тестировании и выпуске продукции.

Максимальные рейтинги

В максимальных рейтингах отражены предельные эксплуатационные свойства bc337. Превышение этих значений, может привести к выводу устройства из строя. Вот их полный перечень:

  • Напряжение между коллектором и эмиттером (при разомкнутой цепи базы) VCEO не более 45 В;
  • Напряжение между коллектором и эмиттером (база соединена с эмиттером) VCES не более 50 В;
  • Напряжение между эмиттером и базой VEBO не должно превышать 5 В;
  • Ток коллектора IC не должен быть больше 800 мА;
  • Максимальная мощность PC, которую транзистор может рассеять 625 мВт;
  • Предельно допустимая температура 150 О С;
  • Диапазон рабочих температур TSTG от -55 О С до 150 О С.

Обычно, эти данные приводятся вместе с параметрами на транзистор bc338. У 338 они немного хуже по допустимому напряжению, между выводами коллектор-эммитер (до 30 В). В остальном же, это полная копия рассматриваемого экземпляра, ставшая результатом отбраковки по итогам тестирования на завершающем этапе производства.

Электрические параметры

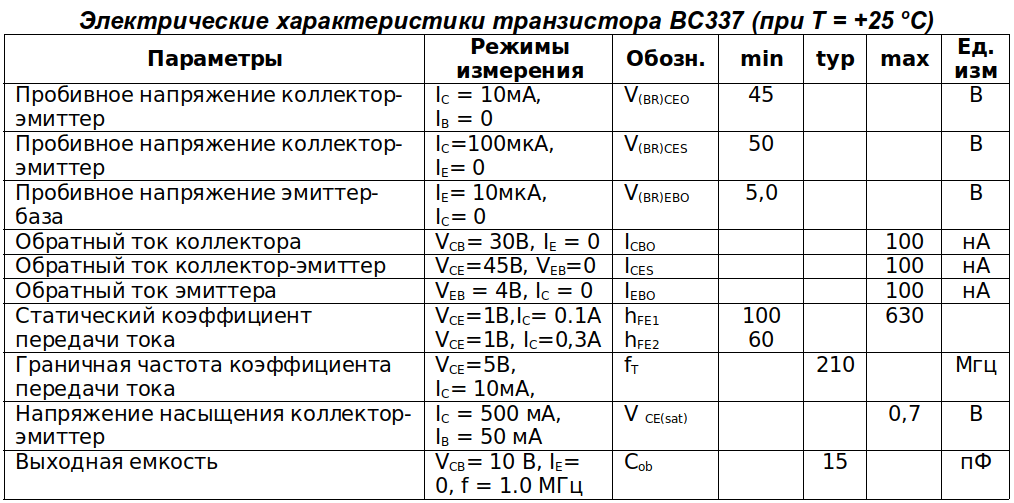

Ниже приведены электрические характеристики транзистора ВС337. Они выведены в отдельную таблицу и приводятся совместно с условиями проверки, указанными в отдельном столбце. Все значения проверяются производителем при температуре окружающей среды +25 О С:

Коэффициент усиления

Рассматриваемые изделия делятся на три группы по HFE: “-16”, “-25” и “-40”. Эти данные, наносятся на корпус транзистора при маркировке. Обозначение при этом выглядит так: BC337-16, BC337-25, BC337-40. Максимальным коэффициентом усиления по току обладает BC33740 (до 630 HFE).
