Что делать, если включенный светодиодный светильник мигает?

Содержание

Причины выхода из строя осветительных LED-приборов

Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.

Причина поломки Описание Решение проблемы
Перепады напряжения Такие светильники в меньшей мере подвержены поломкам из-за перепадов напряжения, однако чувствительные скачки могут «пробить» диодный мост. В результате перегорают LED-элементы. Если скачки чувствительны, нужно установить стабилизатор напряжения, который значительно продлит срок службы светового оборудования, но и остальных бытовых приборов.
Неправильно подобран светильник Отсутствие должной вентиляции влияет на драйвер. Выделяемое им тепло не отводится. В результате происходит перегрев. Выбрать светильник с хорошей вентиляцией, которая обеспечит нужный теплообмен.
Ошибки монтажа Неправильно выбранная система освещения, его подключение. Неверно высчитанное сечение электропроводки. Здесь выходом будет разгрузить линию освещения или заменить осветительные приборы устройствами, потребляющие меньше мощности.
Внешний фактор Повышенная влажность, вибрации, удары или запыленность при неправильном подборе IP. Правильный подбор степени защиты или устранение негативных факторов.

Что делать, если включенный светодиодный светильник мигает?

Актуальной проблемой при использовании в качестве основного освещения светотехнического оборудования на светодиодах является периодическая пульсация светового потока. Почему моргает светодиодный потолочный светильник во включенном состоянии? Это обусловлено характеристиками светодиодной матрицы, пропускающей постоянный электрический ток исключительно в одном направлении в отличие от ламп с нитью накаливания.

От обычной лампочки накаливания свет тоже пульсирует, но электроны в данном случае могут перемещаться в различных направлениях, соответственно, частота мерцания аналогична частоте сетевого переменного электротока (50Гц). Поэтому органы зрения не ощущают такое мерцание. Амплитуда световой пульсации также минимальна благодаря накалу спирали. Поток света от такого источника света имеет только одно направление, соответственно, из-за возникновения изменений сетевого напряжения меняется и яркость освещения.

Распространенные причины мигания

Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.

Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях). Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию.

Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.

Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:

  • применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
  • перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
  • применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
  • микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии. О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь

О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.

Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.

Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.

Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.

Немного о ленте

Лента со светодиодами

Светодиодная лента относится к энергосберегающим осветительным приборам. Именно поэтому данное изделие сегодня пользуется большой популярностью и наиболее часто встречается в современных ремонтах в качестве дополнительного освещения различных помещений: гостиной, спальни, кухни, детской и т.д. Еще одним положительным качеством, определившим лидерскую позицию данной продукции на рынке осветительных приборов, являются отличные характеристики светового потока. По параметру светоотдачи светодиодная лента лишь немногим уступает люминесцентным светильникам, а во всем остальном значительно их превосходит. Это касается в первую очередь безопасности.

Помимо этого, к достоинствам данного вида истопника света относится:

  • эстетичность;
  • функциональность;
  • экономичность;
  • универсальность;
  • долговечность.

Светодиодная лента позволяет создать в комнате мягкий, приятный для глаз рассеянный свет. Но в процессе эксплуатации она может начать работать не совсем корректно. Это означает, что во включенном состоянии она мигает или моргает. Почему это происходит можно выяснить, разобравшись с принципом работы такого источника света

Обратите внимание! Если светодиодная лента во включенном состоянии моргает, это не означает, что в скором времени она перестанет работать совсем. Но такая ситуация требует решения и разбирательств. Светодиодная лента представляет собой специальную гибкую ленту, на которой расположены в ряд светодиоды, подключенные друг к другу

Светодиодная лента представляет собой специальную гибкую ленту, на которой расположены в ряд светодиоды, подключенные друг к другу.

Схема работы

Принцип работы светодиодов базируется не на стандартной схеме. В отличие от остальных лампочек (накаливания, люминесцентных и т.д.), светодиод, применяемый здесь в качестве источника света, представляет собой полупроводник. При пропускании через него электрического тока происходит создание оптического излучения. Высокая светоотдача в данном случае стала возможной благодаря отсутствию в цепи промежуточных элементов. Помимо этого изделие обладает низкой инерционностью. Благодаря этому светодиодная лента зажигается при включении света незамедлительно. Вся конструкция светодиодов базируется на ленте, которая с другой стороны имеет клейкую основу. Поэтому такой источник освещения можно использовать практически в любом помещении и на любой поверхности. Из всей конструкции самым важным элементом выступает электронный драйвер. Поэтому довольно часто лента моргает во включенном состоянии из-за электронного драйвера. Почему виноват именно драйвер? Он содержит в своем составе конденсатор. В зависимости от причины возникновения моргания ленты в рабочем состоянии, этот конденсатор накапливает в себе напряжение. При достижении критической величины напряжения, он срабатывает, вызывая таким образом моргание во включенном или нерабочем состоянии.

Что делать

Порядок действий зависит от того, в чем причина такого «поведения»:

  • проверить правильность монтажа – «ноль» должен быть на выключателе, «фаза» на устройстве;
  • поменять трансформатор на блок питания светодиодной ленты;
  • заменить выключатель, если он с неоновой или светодиодной подсветкой;
  • поменять саму лампочку – купить ту модель, где есть драйвер и емкостный конденсатор.

Если речь идет о люстре с несколькими лампочками, можно поступить еще проще – вместо одного диода вкрутить обычную лампу накаливания. В данном случае она будет выступать как шунтирующий резистор и тогда моргание прекратиться полностью.

Мы постарались перечислить основные причины заметной пульсации приборов или появления слабого свечения в выключенном состоянии. Надеемся, что вы сможете устранить такие проблемы, а чтобы в дальнейшем с ними не сталкиваться – не экономьте на своем здоровье и покупайте добротные лампы.

ВИДЕО: Две фазы в розетке – как такое может быть?

Не нарушайте температурный режим в авто

Светодиоды очень не любят перегрев. Любой металл обладает свойством изменять свое сопротивление току в зависимости от температуры. По этому принципу построена работа всех приборов с термоэлектронной эмиссией, в том числе и обыкновенной лампы накаливания. Перегрев полупроводникового слоя в светодиоде способен оказать существенное влияние на его проводимость и способность излучать свет.

Светодиодные лампы в авто моргают при перегреве в двух ситуациях — перегрев кристалла может иметь внутренние и внешние причины. Внутренняя – превышение номинального тока питания, о чём говорилось в предыдущем разделе. Внешняя – наличие мощного источника тепловыделения в непосредственной близости от диода.

Помехи наведенного напряжение

Многоквартирные дома, которые строились в середине 70-х годов эксплуатируются до сих пор. Их отличает одна не очень хорошая особенность – через одножильный кабель запутываются множество потребителей в одной квартире. Это вызвано требованием экономии кабеля.

Если в один кабельный канал в стенах квартиры уложено несколько кабелей, то они тоже могут «наводить» напряжение друг на друга. Помехи незначительны для воздействия на электроприборы с большим потреблением тока, например, на телевизоры или бытовые приборы. Но заряд вполне достаточен для периодического вспыхивания осветительных устройств.

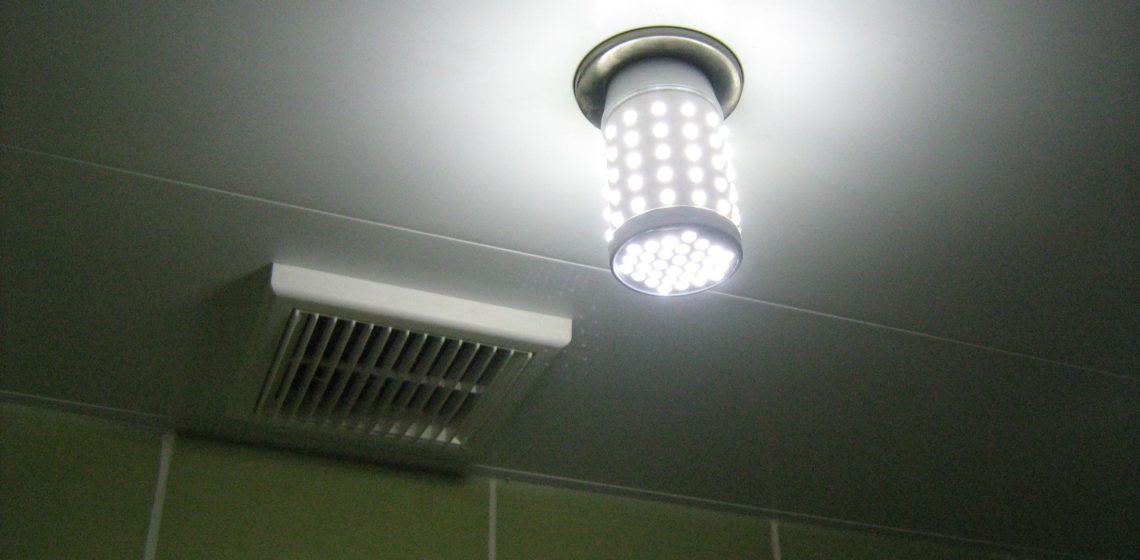

Светодиодная лампа моргает во включенном состоянии

Сразу после включения лампа загорается на короткое время, а затем гаснет. В большинстве подобных случаев причиной становится неисправный пусковой механизм, который не в состоянии обеспечить в полном объеме преобразование и подачу тока, не может выполнить разгон всей системы. Данная проблема решается простой заменой стартера.

Включенная лампа не отключается, а начинает периодически моргать. Это может произойти из-за пониженного напряжения в питающей сети, неисправностей в системе старта, при резких скачках и перепадах напряжения. В таких случаях снижаются ресурсы, необходимые для регулировки стабильной работы лампы. Снижение величины питающего тока допускается в пределах 5%. Необходимо измерить силу тока в питающей сети и в случае каких-либо отклонений – обратиться в обслуживающую организацию. Подобные скачки напряжения оказывают негативное влияние не только на работу светодиодной лампы, но и на всю имеющуюся бытовую технику. Срок службы осветительных приборов при таком режиме может сократиться более чем на 20%.

Мерцание нередко возникает из-за неисправности системы запуска, установленной в корпусе лампы. Она с большим трудом поддается замене, а в некоторых случаях ее невозможно заменить. Подобное состояние возникает чаще всего в конце срока эксплуатации, что указывает на непригодность лампы к дальнейшему использованию. Скачки и перепады напряжения в сети нередко возникают в результате использования оборудования повышенной мощности. Как правило, это сварочные аппараты, потребляющие большое количество электроэнергии.

Моргает даже без выключателя с подсветкой

А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.

В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.

Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.

Причины мигания

При неправильном подключении, эффект моргания начинает проявляться спустя несколько месяцев использования светодиодной лампы. И причина этого явления – не только отсутствие стабилизации тока. Повышение температуры кристалла выше 85 °C наносит ему непоправимый вред. Наглядным примером служат многочисленные жалобы водителей, у которых светодиодные лампы установлены в непосредственной близости от обычных ламп головного света. Нить накала сильно разогревает окружающее пространство, а иногда даже оплавляют пластиковый корпус светодиодной лампочки. Стоит отметить, что зимой такие симптомы могут не проявляться, так как холодная погода прекрасно способствует охлаждению. А вот в летнюю жару температура внутри фары легко перешагнёт критическую отметку в 100 °C. И тогда не помогут не фирменные светодиодные лампочки, ни дорогие стабилизаторы. Вторая возможная причина мерцания – использование в авто светодиодных ламп со встроенным стабилизатором низкого качества. Встроенный стабилизатор в таких лампах не ограничивает ток на должном уровне. Замер параметров дешевых светодиодных лампочек китайского производства показывает плавный рост тока (и яркости) после включения до значения, больше номинального. Таким нечестным путём производители рекламируют высокую светоотдачу своего товара, не беспокоясь о непродолжительном сроке службы.

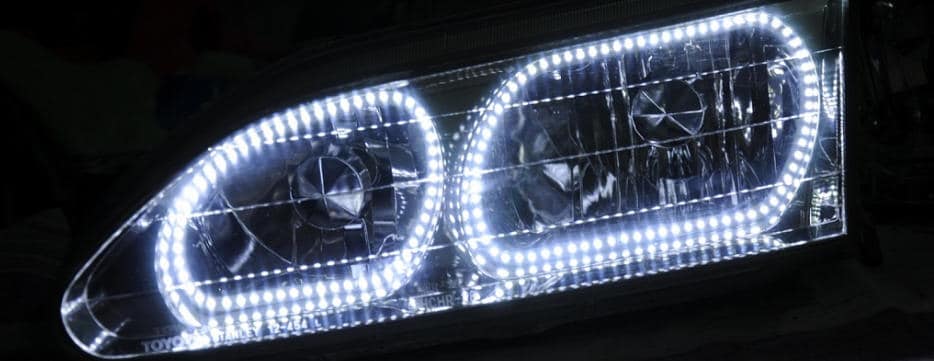

Третью причину неприятного мигания рассмотрим на примере светодиодов, предназначенных для монтажа в габаритах и салоне автомобиля. От них не требуется максимальной светоотдачи, а значит, подключить их можно через обычный резистор. Только рассчитывать его нужно не для 12В, а для 14,5В, а также узнать из справочника ток для используемого типа светодиодов.

Часто при тюнинге автомобиля применяются светодиодные ленты, рассчитанные на напряжение 12В. При подключении их напрямую к аккумулятору, неизбежно придётся стать свидетелем постепенной потери яркости, мерцания с окончательным перегоранием изделия спустя некоторое время. Избежать неприятной ситуации со светодиодными лентами поможет, как минимум, дополнительный резистор, рассчитанный на напряжение 14,5В.

Итак, что же заставляет светодиоды моргать?

Светодиод представляет собой полупроводниковый элемент с p-n переходом. Превышение тока через переход выше допустимого спровоцирует перегрев, что в свою очередь приводит к образованию нестабильной области перехода, которая пропускает ток не постоянно, а с некоторым периодом. Это и есть период моргания светодиода.

Кто же ответственен за превышение тока? Да та самая конкуренция, которая вроде как двигатель прогресса, но из-за которой капиталист душу продаст дьяволу в стремлении сэкономить.

Зайдите на сайт известнейшего китайского интернет-супермаркета и увидите, что у большинства светодиодных лампочек рабочее напряжение указано 12 В. Вроде все правильно, у всех современных легковых автомобилей двенадцативольтовое электрооборудование. Но автомобиль — не блок питания светодиодной ленты. Напряжение бортсети реально может меняться от 8,0 до 14,8 вольт. И тогда лампы, которые дают хорошую, конкурентоспособную яркость при напряжении 12В, при 14 с хвостиком начинают испытывать быструю деградацию p-n перехода светодиода.

Дело в том, что вместо стабилизатора тока в дешевых лампах используют токоограничивающий резистор, подобранный для яркости побольше, чем у конкурентов. Плюс полное отсутствие заботы об организации хоть какого-то теплоотвода от светодиодов. У ламп поприличнее (и подороже) стабилизатор имеется, но схемное решение порой настолько убого, что само становится причиной моргания лампы. Третьей причиной моргания ламп является перегрев от внешних источников тепла. Порой даже фирменная светодиодная лампа, установленная в фару рядом с лампой накаливания, отвечающей за ближний свет, начинает со временем моргать. Так светодиодная лампа страдает от своей раскаленной соседки. Температура колбы лампы накаливания может превышать 100°C. В жаркую погоду нагрев будет еще больше. Для светодиодов критическая температура нагрева не превышает 70°C, дальше начинает разрушаться кристалл. Зимой перегрев бывает реже, а моргание светодиода в тёплую погоду говорит о том, что надо что-то менять в схеме подключения ламп.

Проходной выключатель


Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Как убрать мерцание бюджетной светодиодные лампы своими руками: 3 схемы

Выше по тексту я пытался сосредоточить ваше внимание на том, что не стоит приобретать дешевые led светильники. Но, если они уже куплены, то можно попытаться улучшить их работу

Способ №1. Увеличение емкости выравнивающего конденсатора

Простой блок питания светодиодной лампы после делителя напряжения или входного трансформатора выпрямляет переменный сигнал электролитическим конденсатором С, сглаживающим пульсации.

Уменьшить их влияние на качество выровненного сигнала позволяет увеличение его емкости. Для этого допустимо параллельно обмоткам C подключить дополнительный конденсатор C1.

Второй вариант — заменить конденсатор C другим, более высокой емкости. Здесь действует принцип: чем больше, тем лучше. Но, без фанатизма. Дело в том, что все это электронное хозяйство размещается в цоколе лампы, а габариты там ограничены.

Можно, конечно, попытаться вывести дополнительный конденсатор наружу проводами, как отдельный модуль. Но, насколько удобно будет такое исполнение при эксплуатации?

Показал это решение на схеме пунктирными линиями и выделил добавляемые элементы сиреневым цветом.

Здесь же указал место для подключения дополнительного резистора R1.

Способ №2. Ограничение тока через светодиоды токогасящим резистором

Подключение добавочного сопротивления R1 в последовательную цепочку со светодиодами снижает потребляемую мощность, ток нагрузки и уменьшает их свечение, а заодно и пульсации.

Вполне достаточно снизить ток через цепочку HL1-HLn процентов на 25-30. Потребуется выполнить замер падения напряжения мультиметром на ней в реальной схеме и последующий расчет.

Зная напряжение и сопротивление R=1 кОм, по закону Ома рассчитывается ток, протекающий через все светодиоды. В принципе, его тоже можно измерить, или воспользоваться онлайн калькулятором.

Далее просто уменьшаем величину тока примерно на четверть и рассчитываем общее сопротивление. Из него вычитаем величину резистора R и получаем номинал R1.

Не забываем подобрать его по допустимой мощности. Иначе он может перегреваться и нарушать температурный режим всей лед конструкции либо вообще сгореть.

Варианты технической реализации этих двух методов показывает в своем видеоролике владелец Master Bobrov. Большую пользу вам может принести также ознакомление с комментариями, расположенными под видео.

Способ №3. Подключение самодельных фильтров

Считаю этот метод более эффективным, чем разобранные выше. Принцип его работы я уже объяснял раньше, рассматривая схемы импульсных блоков питания.

Подключение дросселей и конденсаторов должно гасить в/ч помехи, которые идут из сети на блок питания светодиодной лампы. Для простейших драйверов этого вполне достаточно.

Такой фильтр можно собрать отдельным модулем и включить непосредственно перед светильником. Его не обязательно встраивать в цоколь лампочки. Он не создаст проблем с оформлением малогабаритной конструкции.

Фильтр делается в диэлектрическом корпусе, монтируется в любом месте квартиры, но лучше — перед патроном.

Вот в принципе и все объяснение, почему мигают светодиодные лампы во включенном состоянии. Теперь кратко коснусь похожего вопроса, когда напряжение отключено коммутационным аппаратом.

Причина 3 – слабое напряжение в сети

Цифра в 220 вольт только номинальная. Чаще всего в частных домах по факту напряжение в бытовых электросетях может быть выше или ниже этого значения (второе случается гораздо чаще). Причин много – падение напряжения на всей линии электропередач, недостаточная мощность трансформатора, перекос фаз… Благо пользователи электросетей могут легко решить проблему помех электросети конкретно в своем жилище, установив дома стабилизатор. Этот прибор никогда не будет лишним. Он не только выравнивает напряжение, избавляя от мигания лампочек, но и защищает электроприборы при резких скачках напряжения.

Для загородных домов мы советуем покупать светодиодные источники освещения с широким диапазоном (120–250 V), которые стабильно работают при скачках напряжения в электросети.

Выбирайте лампы с широким диапазоном напряжения

Основные выводы

Если точно знать, почему светодиодные лампочки моргают при включенном и выключенном свете, чаще всего можно избавиться от неудобства самостоятельно. Начать следует с исследования самых простых причин: неисправностей проводки, влияния переключателя с подсветкой, измерения напряжения в сети, определения качества LED-лампы.

Не имея знаний и опыта в электрике, не стоит менять проводку или переключатель. При выполнении этих работ необходимо строго соблюдать правила безопасности. Усовершенствовать дешевые китайские светодиоды тоже можно попытаться, предварительно определив требуемую мощность конденсатора.

Если мерцание в осветительном приборе присутствует, оставлять его без внимания нельзя. Проблему необходимо решить любым доступным способом. Моргание портит глаза и сокращает срок службы светодиодов примерно в 2 раза. Устранение неисправности сохраняет здоровье и экономит средства.

Предыдущая

Проблемы со светомПочему светодиодная лампа после выключения продолжает тускло гореть

Заключение

Ремонт светодиодных ламп чаще всего можно выполнить в домашних условиях. Для этого достаточно иметь цифровой мультиметр, паяльник, ватные палочки и спирт. Тщательный осмотр всех важных узлов и элементов позволит выявить проблему с первого раза, а внимательное проведение работ – восстановить поврежденные участки. Главное – не выкидывать лампочку при первых признаках поломки, чаще всего повреждения настолько простые, что их исправление выполнимо своими руками и займет совсем немного времени. А покупка качественных ламп (например, Gauss) даст вам гарантию от производителя.
