Почему в розетке две фазы - причины появления и способы устранения

Содержание

Почему в розетке две фазы: простое объяснение

Чтобы получить ответ на этот вопрос, стоит немного разобраться в том, как в наши квартиры приходит электричество. От основной электрической магистрали к подстанции многоэтажек подходит четыре провода: ноль и три фазы – это трехфазная сеть с напряжением 380 вольт. Затем фазы разделяются в разные стороны двора. В каждый распределительный щиток подъезда приходит по одной фазе и еще один нулевой провод. Это однофазная сеть и в ней напряжение 220 Вольт. От распределительного подъездного щита в квартиры приходит 2 провода (в новостройках добавляется еще один провод – заземление).

Рассмотрим ситуацию, когда мы захотели повесить полочку в комнате на стену, подключили дрель и начали стену сверлить. Вдруг автомат на щитке выбивает, свет в квартире гаснет и дрель перестает работать. Однако, при помощи индикаторной отвертки, мы установили, что в розетке присутствует две фазы. Вероятнее всего, при сверлении мы задели сверлом проводку, и тем самым нам удалось замкнуть 2 провода, что вызвало короткое замыкание и срабатывание автоматов. Таким образом, мы получили одноименную фазу у себя в квартире. Для устранения этой неисправности необходимо обесточить квартиру, обследовать то место, где проводилось сверление и соединить разорванный провод. В частных секторах, где линии электропередач расположены на столбах, возможно замыкание одной из фаз на нулевой провод при их соприкосновении. В этом случае в домах могут появиться две разноименные фазы и это может привести к выходу из строя бытовой техники.

Варианты определения проводников «фаза»/«ноль»

Цветовая окраска проводов, как основной ориентир

Это самый легкий и быстрый способ. Для правильной классификации нуля и фазы следует знать, какой цвет провода к чему относится. Предварительно необходимо будет изучить информацию о том, где четко прописаны действующие стандарты для конкретной страны.

Данный метод весьма актуален в любых новостройках, поскольку сейчас вся электрическая проводка прокладывается специалистами, выполняющими свою работу согласно всем требованиям установленных стандартов. Так, например, в России еще в 2004 году был принят стандарт «IEC60446», в котором четко обозначена процедура разделения кабелей по цветам, а именно:

защитным нулем стал обозначаться провод желто-зеленого цвета;
рабочим нулем стали называть синий/сине-белый провод;
фазу — провода других цветов (например, черного, красного, коричневого и прочие).

Такое обозначение актуально в настоящее время.

Отвертка-индикатор — незаменимое приспособление

Данный инструмент является неотъемлемым прибором в наборе домашнего электрика-умельца. Она применяется как при выполнении электромонтажных работ, так и при установке осветительных приборов в помещении или даже в процессе обыкновенной замены лампочек.

Принцип ее работы заключается в прохождении емкостного тока сквозь корпус отвертки через тело оператора.

Элементы отвертки:

корпус, выполненный из диэлектрического материала;
наконечник из металла в форме плоской отвертки, который прикладывают к проводам при проверке;
неоновый индикатор — лампочка, сигнализирующая о фазовом потенциале;
ограничитель тока — резистор, понижающий ток до минимального значения и выполняющий роль защитного механизма: защищает человека от поражения током, а само устройство от выхода из строя;
контактная металлическая площадка, создающая замкнутую цепь через человека на землю.

Методика работы настолько проста, что справиться с ней может любой человек, даже новичок. Работает индикаторная отвертка следующим образом. При прикосновении наконечником к фазному контакту (цветному проводу) происходит замыкание электрической цепи — неоновая лампа должна загореться. То есть, поступает «сообщение» о наличии сопротивления, следовательно, данный кабель является фазой. В то же время ни на заземлении, ни на нуле, она загораться не должна. Если это происходит, можно с уверенностью говорить о том, что в схеме подключения электропроводки есть ошибки.

При работе с подобными приспособлениями нужно быть крайне осторожным — нельзя дотрагиваться до оголенных участков проводников и выводов индикатора, находящихся под напряжением.

Устройства, помимо своего прямого назначения — проверки фазового провода — выполняют и ряд других вспомогательных задач: определение полярности источников постоянного напряжения, места обрыва электроцепи и так далее.

Мультиметр — надежный помощник

Чтобы вычислить фазу, используя тестер, его необходимо переключить в режим «вольтметр» и мерить напряжение между всеми парными выводами кабелей. Соединение щупов с защитным нулем и заземлением должно показывать отсутствие напряжения. Напряжение между фазой и любым другим проводов должно составлять 220 В.

Способы определения проводов:

Так, в первом случае вольтметр отклоняется от нулевой отметки в цепи «ноль/фаза». На другом рисунке он показывает отсутствие напряжения между нулем и землей. И на третьем, вольтметр между фазой и землей показывает «0 В» поскольку проводник еще не подсоединен к земле. Третий случай — это скорее исключение из правил. Такое возможно, например, в случаях, когда старые кабеля здания находится на этапе реконструкции. В нормальной работающей системе электропроводки вольтметр тоже должен показывать 220 В.

Использование лампы накаливания

Перед началом работы необходимо будет собрать приспособление для тестирования. Оно будет состоять из обыкновенной лампочки, патрона и проводов. Лампа вкручивается в патрон, а к клеммам патрона крепятся проводники. Один из проводов необходимо будет заземлить, например, подсоединить к батарее отопления.

Сущность метода заключается в поочередном прикладывании второго (свободного) проводника ко всем тестируемым жилам. Если лампочка вспыхнет — найден фазный провод.

Поэтому в большей степени данный метод целесообразен для определения работоспособности электрической проводки и правильности монтажа.

Общая информация

Появление двух фаз определяется с помощью специальных приспособлений — индикаторов напряжения и вольтметров.

В большинстве квартир/домов проводка скрытая. Как показала практика, она является более уязвимой, нежели установленная открытым способом. Последнюю не пробьют случайно, если необходимо повесить картину или ковер. Со скрытой проводкой сложнее. Определить ее местонахождение сложно, ведь строители обычно не оставляют схем, а прибор для подобных работ стоит дорого.

Повреждения бывают разными. Часто без электричества остаются квартира/дом или какое-то отдельное помещение. В случаях, когда установлены автоматические выключатели, быстро устраняющие короткие замыкания, это незаметно. При их отсутствии неисправность проявится появлением искр и дыма.

Если такие повреждения можно предупредить, от поломок в распределительной коробке защититься нельзя. Существует несколько причин их появления:

Некачественно выполнены работы по соединению проводов.
Место соединения окислилось и разрушилось.
Произошло соединение алюминиевого и медного проводов. Под воздействием влаги провода окисляются, вследствие чего происходит обрыв.

Такие неисправности легко обнаруживаются по запаху сгоревшей изоляции.

Обрыв нулевого проводника

Если произошел обрыв нуля, электроприборы, подключенные к розетке, работать не будут. Возможно, напряжение пропадет и в остальных розетках.

Если поломка произошла по этой причине, то и решение довольно простое. Достаточно выключить технику из сети. Что делать дальше:

Определить розетки без напряжения. На этом этапе пригодится вольтметр, контрольная нагрузка или индикаторная отвертка. Не стоит использовать однополюсный индикатор — он бесполезен. Запрещено в качестве индикатора использовать лампу накаливания. Если попадется напряжение в 380 В, она может взорваться и нанести увечья.
Дальше нужно найти поврежденную часть проводки.

Если выполнить работы самостоятельно не получается, следует обратиться к электрику.

Обрыв нулевого проводника с замыканием на фазу

При обрыве нулевого провода с замыканием на фазу недостаточно лишь выключить электроприборы. Появление двух фаз это не устранит.

Обрыв фазного проводника

Если в розетке индикатор ничего не показывает, случился обрыв так называемой фазы. Определить его местоположение несложно. Необходимо проверить наличие фазы в соединительных коробках, расположенных между электрощитком и поврежденной розеткой.

Аппараты защиты

Несмотря на наличие защитных элементов (УЗО, автоматические выключатели), во многих домах стоят предохранители. Если вышел из строя предохранитель, находящийся на «нуле», к розеткам пойдет вторая фаза.

Исправить ситуацию легко, если найти место замыкания. Необходимо выключить свет, отключить от сети приборы и установить новый предохранитель. Если он сломался, поломка касается проводки. В противном случае, когда предохранитель в порядке, неисправность следует искать в технике.

Неисправности питающей сети

Еще одна причина появления двух фаз в розетке — поломки сети. Чаще это обрыв нулевого провода. Оборваться может где угодно, начиная подстанцией, заканчивая щитком в многоэтажном доме. При этом электричество в квартирах не пропадет. В особо сложных случаях напряжение вырастет до 380 В, что выведет из строя бытовую технику.

Две фазы в розетке возникают и по причине замыкания фазы/нуля на линии электропередач.

Это опасная неисправность, ведь даже УЗО не всегда успевают отреагировать. В результате возникает пожар.

Искать и устранять неисправности питающей сети должны исключительно электрики.

Произошло перенапряжение

Две фазы появляются и вследствие скачков напряжения (повышение или понижение) в сети. Проявляется это в моргании света, слишком ярком или, наоборот, тусклом свечении лампочек. Особенно опасно повышение, ведь техника не может работать полноценно или перегорает.

Как нужно действовать:

Отключить электропитание для квартиры/дома.
Отключить технику.
Выключить свет (выключатели установить в положение «выкл.»).
Вызвать электриков.

Почему нельзя действовать самостоятельно? Во-первых, малейшая неточность в работе может привести к трагическим последствиям. Во-вторых, электричество подключается исключительно после составления акта о неисправности.

Сырые стены

Часто две фазы — следствие лишней влажности. Сырые стены могут привести к возникновению короткого замыкания. Нейтральный провод либо отпадет, либо приклеится к фазе.

Чтобы устранить поломку, необходимо найти место локализации замыкания. Потом придется менять провода от розетки до распределительного щитка

Важно также избавиться от сырости и предупредить ее дальнейшее появление

Две фазы в нескольких розетках

Ситуация аналогична предыдущей, но теперь две фазы определяются индикатором сразу в нескольких розетках, зачастую находящихся в одной комнате. При этом освещение может как работать, так и отсутствовать – в зависимости от способа его подключения.

Проверять розетки здесь смысла нет, за одним исключением – если все они подключены так называемым шлейфом. В этом случае от распределительной коробки провода приходят на одну из них, а остальные подключены последовательно. ПУЭ так делать настоятельно не рекомендует, но все может быть.

Порядок устранения неисправности зависит от желания лезть к распределительной коробке и от того, есть ли вероятность шлейфового подключения. Вероятнее всего обрыв провода обнаружится в распределительной коробке, но если там все подключения в норме, тогда надо поочередно разбирать все розетки в комнате.

Две фазы в одной розетке

Такой случай практически не встречается – это редкое исключение, подтверждающее правило. Если все же такое случилось – все остальные розетки работают без нареканий, свет везде есть, а в одной единственной розетке индикатор показывает две фазы, то в первую очередь разбирается сама розетка. Поломка скорее всего будет в другом месте, но сперва на всякий случай надо убедиться что ее нет в месте к которому проще всего добраться.

Если повезет, то перебитый, отгоревший или выскочивший из крепления провод найдется в подрозетнике.

Когда розетка исправна и без следов перегрева проводов, то следующий шаг это определить как она подключена – напрямую к распределительной коробке или через другую розетку. Во втором случае есть вероятность того, что нулевой провод был некачественно прикручен в «родительской» розетке, а теперь выпал.

Далее проверяется распределительная коробка – это наиболее вероятное место, где может обнаружиться плохой контакт

Здесь надо принимать во внимание, что фазный провод не такой требовательный к качеству скрутки – при плохом соединении она греется, но какое-то время еще работает. Нулевой провод может окислиться и без видимых последствий – чтобы это увидеть придется разматывать скрутки, заново зачищать провода и собирать все обратно. Если скрутка в порядке, то остается только прозвонить провод тестером – если он покажет обрыв внутри стены, то для ремонта придется разбивать штробу

Если скрутка в порядке, то остается только прозвонить провод тестером – если он покажет обрыв внутри стены, то для ремонта придется разбивать штробу.

Когда розетка перестает работать в доме, где проводка сделана недавно и по всем правилам, то дополнительно стоит проверить не является ли она силовой розеткой, к которой подключается водонагреватель или подобное мощное устройство. В таком случае причины надо искать в главном распределительном щитке, откуда она может быть запитана, минуя распределительные коробки.

Возможные проблемы

Ниже перечислены наиболее часто случающиеся неполадки, связанные с обрывом нуля и наличием двух фаз в розетке.

Сетевой разрыв с одной фазой

Разрыв нуля может проявиться на любом участке проводки, однако чаще всего проблема появляется там, где электромонтер производил коммутацию проводов в:

распредщите квартиры;
распаячном коробе;
розетке.

Еще один вариант — разрушение изоляционного слоя проводки и обрыв нулевой жилы, после чего на фазе образуется контакт.

Разрыв в электрощите квартиры

Две фазы в розетке могут возникнуть на следующих участках:

вводном выключателе-автомате;
электрическом счетчике;
нулевой шине.

Суть проблемы может крыться в неисправном контакте с проводом, что может произойти из-за:

попадания грязи на рабочую поверхность;
слабо закрученного винта;
надрывов металлических жил проводов.

Перечисленные проблемы приводят к росту сопротивления в месте перехода и перегреву участка. В результате металл деформируется и происходит разрыв линии. Как следствие — нарушения целостности провода, пропадает напряжение, но фаза остается. Если имеется хотя бы единственный работающий выключатель или к одной из розеток подключен какой-либо электроприбор, фазный потенциал направится на вторые контакты всех розеток по нулевой шине. В этом случае для обнаружения неисправности понадобится проведение осмотра всех поврежденных участков.

Разрыв в распредкоробке

Две фазы в розетке могут проявить себя в помещении, где имеется распаячный короб с оторванным нулем. При этом во всех прочих помещениях будет нормальное напряжение.

В устаревших распредкоробках провода соединяются скрутками и защищаются изоляционными лентами. В области нуля необходимо большее количество соединений, в результате чего скрутка выходила более толстой. Именно отсюда и следует начинать прозвон схемы при поиске нулевого потенциала.

Обрыв нуля случается и в проводе, который соединяет распаячные коробки. Чтобы заменить кабель, понадобится продалбливать стену. Такая работа отличается высокими трудозатратами, а потому гораздо рациональнее выглядит создание новой магистрали.

Разрыв и замыкание на фазу

Обрыв в розеточном блоке может произойти при просверливании стен, забивании гвоздей, вкручивании саморезов. Такие манипуляции могут привести к нарушению целостности проложенной электропроводки и возникновению коротких замыканий. Две фазы в розетке обнаруживаются на двух контактах розетки без наличия дополнительных шунтирующих цепей. Исправить проблему можно заменой нарушенного участка проводки.

Разрыв в сети с тремя фазами

В этом случае в домашнюю сеть с одной фазой попадает второй фазовый потенциал, и ток, подающийся на бытовую электротехнику, резко повышается — вплоть до 380 В. Виновником такой неполадки обычно является электрораспределительная компания, а основной ущерб несут потребители электроэнергии.

В качестве примера можно разобрать ситуацию, при которой происходит обрыв в сети, к которой подключен частный дом. Провода обычно располагаются над землей, а линии характеризуются значительной протяженностью. Именно такое устройство линий электропередач — самое их уязвимое место, так как коммуникации сильно подвержены воздействию внешних факторов. Более безопасно, с точки зрения обеспечения стабильности поставок энергии, размещение кабеля под землей. Такой способ доставки электричества часто используется для подключения многоквартирных зданий.

При нормальном режиме работы розетки проверяя наличие напряжения картина должна выглядеть следующим образом. При прикосновении к фазному проводу, должно появляться световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна.

Но если розетка не работает, а индикатор показываетна проводах в розетке две фазы,что делать и как такое может быть?

Такое явление встречается довольно часто, как правило в домах со старой или некачественно выполненной электропроводкой. Откуда же берутся эти две фазы в розетке, давайте разберем возможные причины их появления:

От теории к практике

Если пропал свет в одной из комнат при этом автомат защиты не сработал, т.е. замыкания не было, нужно брать пробник и смотреть что происходит в розетках или на выключателях и если там наблюдаются две фазы, то нужно искать обрыв нуля.

Причины пропадания нуля

Ноль может пропасть по многим причинам, самые распространение перечислены ниже:

Старая проводка не выдержала нагрузки от современных электроприборов. Особенно это касается квартир, где еще стоят пробки, а не современные электрощиты с автоматами защиты и нулевыми шинами. Если выбьет, к примеру, только нулевую пробку, то появление двух фаз в розетках гарантировано;
Короткое, небольшое замыкание, приведшее к обрыву цепи. При этом автомат защиты может и не среагировать (как в нашей ситуации).
Окисление и подгорание контактов (в результате того же замыкания) в местах соединений;
Электрохимическая коррозия медных и алюминиевых проводов. К примеру, может быть такая ситуация, от щитка идет медный нулевой провод, а к розетке подходил уже алюминиевый. Учитывая то, что провода могут идти в комнату напрямую минуя распределительную коробку, можно предположить, что они где-то соединены в стене. При неправильном их соединении, контакт между ними мог пропасть, что и приведет к обрыву нуля;
Ремонтные работы без учета расположения проводов в квартире. Такие работы недопустимы

Любое сверление стены может привести к обрыву, как нулевого, так и фазного проводов, поэтому важно пользоваться детекторами скрытой проводки, чтобы приблизительно составить схему ее расположения.
Другие причины, к примеру, перегрызание проводов грызунами в старых домах и т.д.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: В чем разница между заземлением и занулением

Места где может перегореть ноль

Перегореть ноль может на любом отрезке начиная от главного щитка на площадке и заканчивая непосредственно розеткой. Но если проблема возникла на площадке (общем коридоре), то, как правило, свет пропадет во всей квартире.

А если перегорит общий магистральный нулевой провод, объединяющий все квартиры на площадке и уходящий в шахту, то возможно резкое повышение напряжения в квартире, вплоть до 380В, в результате чего сгорят все электроприборы. Вот почему все чаще в общие электрощитовые устанавливают дифавтоматы, которые защищают сеть от перегрузок.

Но если в квартире стоит щиток с пакетными выключателями и нулевой шиной, и две фазы в розетках наблюдаются только в отдельных комнатах, то проблему нужно искать на той линии, за которую отвечает определенный пакетник.

Итак, ноль может пропасть:

На основном щитке, расположенном на лестничной площадке (имеется в виду идущий на вашу квартиру);
Непосредственно на нулевой шине в квартире;
В распределительной коробке;
Непосредственно на первой розетке в цепи. Как правило, провода идут от щитка к первой, второй, третей розеткам и т.д. В нашей ситуации их было 6, последняя находилась на кухне в общей стене с детской комнатой.
В стене – это наихудший вариант.

Наименования проводов в цепи

Провода в электротехнических устройствах имеют следующие специальные названия:

Фаза – несет в себе электрический потенциал. Именно она представляет опасность для жизни человека в случае неправильного ремонта или обращения с розеткой. Цвет проводника может быть любым, кроме голубого (чаще желтый);
Ноль (рабочий) – окрашен синим или голубым цветом. Используется для выравнивания фазового напряжения;
Защитный ноль (заземление ) – имеет обычно желто-зеленую окраску. Находится в бездействии при исправной работе оборудования. В случае короткого замыкания ток начинает идти по тем участкам, где напряжения быть не должно. Защита принимает на себя это напряжение и перенаправляет его к источнику тока или в землю. Если в этот момент производятся ремонтные работы, то электрик останется в живых и ощутит лишь небольшой удар током.

Около 15 лет назад защитный ноль практически не применялся. Устаревшую схему в виде только двух проводов можно встретить в сохранившихся поныне советских электротехнических изделиях.

В этом видео электрик Василий Стульнев покажет 2 способа точного определения фазы в розетке:

Краткий экскурс в теорию

Сегодня мы не будем сильно углубляться в теоретические основы электротехники, а попытаемся кратко объяснить суть проблемы. Тем, кто желает более детально ознакомиться с данным вопросом, рекомендуем прочитать на нашем сайте серию статей по физике переменного электрического тока.

Штатная установка выключателя.

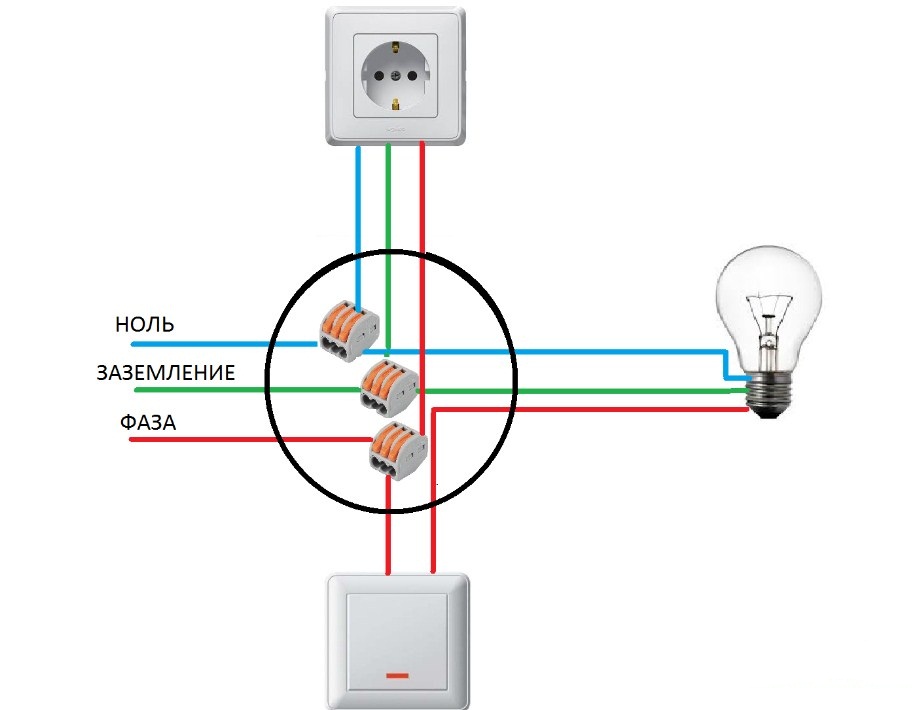

Приведем в качестве примера фрагмент бытовой электросети, где организовано подключение электролампы освещения и штепсельного разъема (розетки).

Фрагмент бытовой сети с подключением лампы и розетки

Обозначения:

L – фаза.
N – ноль.
Ps – розетка.
Sw – выключатель освещения.
Lm – лампа.

Как известно, в однофазных цепях электрический ток (Ì) течет от фазы к нулю. В приведенном выше рисунке выключатель SW находится в разомкнутом положении, следовательно, лампа будет обесточена, в чем можно убедиться, измерив напряжение U2. При этом на штепсельном разъеме и части сети до выключателя (отмечено красным) будет оставаться рабочий потенциал U1, соответствующий фазному напряжению. Это штатный режим работы для данной схемы, где выключатель размыкает фазный провод.

Обратим внимание, если производить замеры индикатором напряжения, то он покажет наличие фазы на одном из контактов штепсельного разъема и ее отсутствие на обоих контактах патрона лампы

Установка выключателя на ноль

Теперь посмотрим, что произойдет, если поменять фазу и ноль местами, или, что чаще встречается на практике, установить выключатель на ноль, а не фазный провод.

Выключатель установлен неправильно

Внешне такое изменение никак не проявит себя. Лампа будет так же, как и в предыдущем примере включаться и выключаться, а на контактах розетки присутствовать разность потенциалов. Но, возникают определенные нюансы, которые проявляются в виде наличия напряжения на контактах патрона и части нулевой линии между лампой и выключателем. В чем несложно убедиться, используя электрический пробник.

Такой вариант подключения несет в себе потенциальную угрозу поражения электротоком при попытке замены или ремонта светильника.

Характерно, что измерения вольтметром наличия напряжения между контактами патрона осветительного прибора не принесут результатов. Прибор покажет «0», поскольку на контактах будет один уровень потенциала фазы.

Резюмируя итоги главы можно констатировать, что неправильное подключение контактов выключателей в распределительной коробке не оказывает значимого влияния на работу электрических приборов, подключенных к розетке. Помимо этого мы выяснили о необходимости комбинированного применения измерительных приборов (вольтметра и пробника).
