Простой расчет выпрямителя с сетевым трансформатором

Содержание

Диодный мост схема с конденсатором

Многие электронные приборы, для работы которых применяется переменный ток в 220 вольт, используют в своих схемах диодные мосты. Основной функцией данного устройства являются действия по выпрямлению переменного тока. Это связано с тем, что многие приборы рассчитаны на питание постоянного тока. Поэтому, и возникает постоянная необходимость в выпрямлении.

Существует много вариантов подключения подобных устройств. Так, существует диодный мост, схема с конденсатором у которого, отличается от традиционной сборки. Дешевые полупроводниковые диоды позволяют повсеместно применять такие схемы.

Работа диодного моста

Принцип работы диодного моста заключается в следующем. На его вход, обозначенный переменным значком, производится подача переменного тока с изменяющейся полярностью. Частота изменений, как правило, совпадает с частотой в электрической сети. На выходе, где расположены положительный и отрицательный выводы, получается ток исключительно с одной полярностью.

Однако, на выходящем токе будут наблюдаться пульсации с частотой, превышающей частоту переменного тока, подаваемого на вход. Такие пульсации являются нежелательными и препятствуют нормальной работе всей схемы. Для ликвидации таких пульсаций, применяются специальные фильтры. Для самых простых фильтров используются электролитические конденсаторы с большой емкостью. Таким образом, во всех блоках питания устанавливается диодный мост, схема с конденсатором которого позволяет эффективно сглаживать все пульсации выходящего тока.

Чтобы повысить производительность выпрямляющих устройств, в их конструкции применяется схема диодной сборки. В ее состав входят четыре диода с одинаковыми параметрами, объединенные в одном общем корпусе. Для их соединения используется схема мостового выпрямителя. Такая сборка очень компактная, для всех диодов соблюдается одинаковый тепловой режим. Стоимость общей конструкции значительно ниже, чем у четырех отдельных диодов. Однако, существенным недостатком является необходимость замены всего диодного моста, при выходе из строя хотя-бы одного диода.

Применение диодных мостов

Эти схемы применяются, практически, во всех областях электроники, где для питания используется переменный ток однофазной электрической сети. Данный элемент имеет в своей конструкции блоки питания трансформаторного и импульсного типа. В качестве примера импульсного варианта можно привести блок питания компьютера.

Диодные мосты также используются для устойчивой работы люминесцентных и энергосберегающих ламп. Они устанавливаются в светильники, взамен устаревших дросселей. Диодные приборы с большой мощностью входят в состав конструкции сварочных аппаратов.

Принцип действия тиристора

Основное применение этого типа элементов это создание на их основе силовых тиристорных ключей для коммутации больших токов и их регулирования. Включение выполняется сигналом, переданным на управляющий электрод. При этом элемент является не полностью управляемым, и для его закрытия необходимо применение дополнительных мер, которые обеспечат падение величины напряжения до нуля.

Если говорить, как работает тиристор простым языком, то он, по аналогии с диодом, может проводить ток только в одном направлении, поэтому при его подключении нужно соблюдать правильную полярность. При подаче напряжения к аноду и катоду этот элемент будет оставаться закрытым до момента, когда на управляющий электрод будет подан соответствующий электрический сигнал. Теперь, независимо от наличия или отсутствия управляющего сигнала, он не изменит своего состояния и останется открытым.

Условия закрытия тиристора:

Снять сигнал с управляющего электрода;
Снизить до нуля напряжение на катоде и аноде.

Для сетей переменного тока выполнение этих условий не вызывает особых трудностей. Синусоидальное напряжение, изменяясь от одного амплитудного значения до другого, снижается до нулевой величины, и если в этот момент управляющего сигнала нет, то тиристор закроется.

В случае использования тиристоров в схемах постоянного тока для принудительной коммутации (закрытия тиристора) используют ряд способов, наиболее распространённым является использование конденсатора, который был предварительно заряжен. Цепь с конденсатором подключается к схеме управления тиристором. При подключении конденсатора в цепь произойдёт разряд на тиристор, ток разряда конденсатора будет направлен встречно прямому току тиристора, что приведёт к уменьшению тока в цепи до нулевого значения и тиристор закроется.

Можно подумать, что применение тиристоров неоправданно, не проще ли использовать обычный ключ? Огромным плюсом тиристора является то, что он позволяет коммутировать огромные токи в цепи анода-катода при помощи ничтожно малого управляющего сигнала, поданного в цепь управления

При этом не возникает искрения, что немаловажно для надёжности и безопасности всей схемы

https://youtube.com/watch?v=ZG72BoEUvY0

Два простых способа снизить напряжение на электролампах

Если надоело постоянно менять перегоревшие лампы, воспользуйтесь одним из приведенных советов. Но во всех случаях успех достигается за счет существенного снижения напряжения.

В дневное и особенно в ночное время напряжение в сети нередко достигает 230-240В что приводит к ускоренному выгоранию нитей накала электроламп.

Подсчитано,что повышение напряжения всего лишь на 4% по сравнению с номинальным(то есть с 220 до 228В) сокращает срок службы электроламп на 40%, а при повышенном «питании» в 6% этот срок снижается более чем наполовину.

В то же время уменьшение напряжения на лампах всего на 8%(до 200-202В) увеличивает «стаж» их работы в 3,5 раза, при 195В он возрастает почти в 5 раз

Разумеется с понижением напряжения, снижается и яркость свечения, но во многих случаях, в частности в служебных помещениях, и в местах общего пользования, это обстоятельство не так уж и важно

Как же снизить напряжение на электролампах? Существуют два простых способа.

Первый-включают последовательно две лампы (рис 1). А какую же лампу взять в качестве дополнительной?. Можно такую же, как и основная. Но тогда обе лампы будут светить слабо.

Лучше всего подбирать лампу так, чтобы мощности ламп отличались в 1,5-2 раза, например 40 и 75 Вт, 60 и 100 Вт и.т.д.

Тогда лампа меньшей мошности будет светиться достаточно ярко, а более мощная слабее, выполняя роль своеобразного балласта, гасящего избыточное напряжение (рис.2.).

На первый взгляд выигрыша нет-ведь приходится использовать сразу две лампы вместо одной. Но вот что показывает простейший расчет; падение напряжения на лампах при последовательном соединении распределяется обратно пропорционально их мощности.

Поэтому при напряжении в сети 220В (возьмем пару ламп на 40 и 75 Вт) на 40- ваттной лампе напряжение будет около 145В, а на её 75-ваттной «партнерше»-чуть больше 75В.

Так как долговечность зависит от величины напряжения, понятно, что менять придется в основном лампу меньшей мощности. Да и та, как показывает практика, в худшем случае служит не менее года.

В обычных условиях за это же время приходится менять от 5 до 8 ламп (имеется в виду ежесуточная работа в течении 12 часов). Как видите, экономия весьма ощутима.

Другой способ-последовательное включение лампы и полупроводникового диода. Благодаря малым размерам его можно установить в конусе выключателя между клеммой и одним из подводящих проводов. При этом варианте происходит едва заметное мерцание ламп (за счет однополупериодического выпрямления переменного тока), а среднее значение напряжения на них составляет около 155В.Теперь о выборе типа диода. Он должен иметь определенный запас по допустимому току и быть рассчитан на напряжение не ниже 400В. Из миниатюрных диодов этому требованию отвечают серии КД150 и КД209. Однако диоды марки КД105 следует применять с лампами, у которых мощность не превышает 40Вт, а диоды КД209 (с любым буквенным индексом)-для совместной работы с 75-ватными осветительными приборами. Разумеется использовать можно и более мощные диоды других типов, но тогда их придется устанавливать вне выключателя. Правильно подобранный диод служит практически неограниченное время. Теперь разберем ещё один вопрос. Как быть тем, если в доме общий выключатель на весь подъезд? В этом случае устанавливают один диод большой мощности. Его крепят на металлическом уголке, привинчивают шурупами к стене рядом с выключателем, и закрывают кожухом с веньтиляционными отверстиями. Рекомендуемые типы диодов: КД202М, Н,Р или С, КД203, Д232-Д234, Д246-248 с любым буквенным индексом. При выборе типа диода помните, что его максимально допустимый рабочий ток (указан в паспорте полупроводникового прибора) на 20-25% должен превышать суммарный ток, потребляемый одновременно всеми лампами, относящимися к данному выключателю. Если диод допускает ток всех лампочек (его нетрудно посчитать разделив общую мощность всех ламп на напряжение сети 220В ) не должен превышать 4А.

Обозначение диодного моста и схема подключения

Так как мост из диодов может быть построен по различным схемам, а элементов в нём содержится немного, то в большинстве случаев обозначение выпрямительного узла производят, просто рисуя его принципиальную схему. Если это неприемлемо – например, в случае построения блок-схемы – то мост указывается в виде символа, которым указывают любой преобразователь переменного напряжения в постоянное:

Литера «~» означает цепи переменного тока, символ «=» – цепи постоянного тока, а «+» и «-» – выходную полярность.

Если выпрямитель построен по классической мостовой схеме из 4 диодов, то допускается немного упрощенное изображение:

Подключается вход выпрямительного блока к выходным терминалам источника переменного тока (в большинстве случаев им служит понижающий трансформатор) без соблюдения полярности – любой выходной вывод подключается к любому входному. Выход моста подключается к нагрузке. Она может требовать соблюдения полюсности (включая стабилизатор, сглаживающий фильтр), а может и не требовать.

Диодный мост может быть подключен к источнику постоянного напряжения. В этом случае получается схема защиты от непреднамеренной переполюсовки – при любом подключении входов моста к выходу блока питания, полярность напряжения на его выходе не изменится.

Конструкции диодных мостов

Простейшее устройство моста выполняется с помощью спайки отдельных диодов. В промышленности выпускают монолитные конструкции, которые меньше по размерам и дешевле. Кроме того, в них подбираются диоды с аналогичными характеристиками, что позволяет им работать с одинаковым нагревом. Это повышает надежность схемы диодного моста выпрямителя.

Преимуществом диодных мостов из отдельных элементов является возможность ремонта, когда один их них выйдет из строя. Сборку же приходится заменять полностью. Неисправности в ней возникают редко, поскольку элементы правильно подобраны.

Виды и характеристики

Современная промышленность выпускает различные по конструкции и характеристикам устройства. Все выпрямительные мосты разделяют на два вида: монолитные и наборные. Первые выполняются в цельном диэлектрическом корпусе, наподобие микросхемы, и имеют четыре вывода. Форма их корпуса может быть прямоугольной, квадратной, цилиндрической. При этом тип корпуса может быть также любым, например, SOT 23, MDI, SDIP, SMD. На корпусе обычно подписываются полярные ноги символами + и —, соответствующие выходному сигналу. Входные же выводы могут не подписываться или обозначаться знаком тильды

. Вторые же представляют собой четыре отдельных диода, запаянных по схеме моста, чаще всего в специально отведённые для них места на плате.

При работе выпрямительный мост может нагреваться, поэтому некоторые конструкции предполагают их совместное использование с радиатором. Как и любой электрический прибор, мост характеризуется рядом параметров:

Наибольшее обратное напряжение, В — характеризуется максимальным значением напряжения, приложенного при обратном включении диодов, подача которого на прибор не приводит к его повреждению. Превышение этого значения вызывает пробой, то есть полупроводник превращается в проводник.
Действующее напряжение, В — определяется среднеквадратичным значением амплитуды входного сигнала.
Максимальный ток, А — это величина, определяющая наибольшую мощность, которую может потреблять нагрузка, подключённая к прибору.
Максимальное падение напряжения, В — этот параметр обозначает потери мощности сигнала на элементе, то есть фактически характеризует эффективность прибора. Потери мощности связаны с активным внутренним сопротивлением устройства, на котором электрическая энергия преобразуется в тепловую.
Интервал рабочих температур, С — обозначает диапазон, в котором характеристики устройства практически не изменяются.

Кроме этого, в зависимости от типа используемых диодов устройства могут быть высокочастотными и импульсными. Первые используются в цепях с высокочастотным электричеством. Диоды, на базе которых собирается конструкция, называются Шотки. В них вместо классического p-n перехода используется контакт металл-полупроводник. Вторые же являются обычными выпрямителями.

https://youtube.com/watch?v=d7nrscPdhmk

https://youtube.com/watch?v=S5-SKWMCrZc

https://youtube.com/watch?v=iPSi0C4rPac

Полуволновое выпрямление

Приведенная выше конфигурация однофазного полуволнового выпрямителя пропускает положительную половину формы сигнала переменного тока, причем отрицательная половина исключается. Меняя направление диода, мы можем пропустить отрицательные половины и устранить положительные половины формы сигнала переменного тока. Поэтому на выходе будет серия положительных или отрицательных импульсов.

Таким образом, на подключенную нагрузку не подается напряжение или ток, R L в течение половины каждого цикла. Другими словами, напряжение на сопротивлении нагрузки R L состоит только из половины сигналов, либо положительных, либо отрицательных, поскольку оно работает только в течение половины входного цикла, отсюда и название полуволнового выпрямителя.

Надеемся, что мы видим, что диод позволяет току течь в одном направлении, создавая только выход, который состоит из полупериодов. Эта пульсирующая форма выходного сигнала не только изменяется ВКЛ и ВЫКЛ каждый цикл, но присутствует только в 50% случаев, и при чисто резистивной нагрузке это содержание пульсации высокого напряжения и тока является максимальным.

Этот пульсирующий постоянный ток означает, что эквивалентное значение постоянного тока падает на нагрузочном резисторе, поэтому R L составляет только половину среднего значения синусоидальных сигналов. Поскольку максимальное значение синусоидальной формы сигнала равно 1 (sin (90 o )), среднее значение постоянного тока, полученное для половины синусоиды, определяется как: 0,637 x максимальное значение амплитуды.

Таким образом, во время положительного полупериода A AVE составляет 0,637 * A MAX . Однако, поскольку отрицательные полупериоды удалены из-за выпрямления диодом, среднее значение в течение этого периода будет нулевым.

Среднее значение синусоиды

Таким образом, для полуволнового выпрямителя в 50% случаев среднее значение составляет 0,637 * A MAX, а в 50% случаев — ноль. Если максимальная амплитуда равна 1, среднее значение или эквивалент значения постоянного тока, видимый по сопротивлению нагрузки, R L будет:

Таким образом, соответствующие выражения для среднего значения напряжения или тока для полуволнового выпрямителя задаются как:

V AVE = 0,318 * V MAX

I AVE = 0,318 * I MAX

Обратите внимание, что максимальное значение A MAX — это значение входного сигнала, но мы также могли бы использовать его среднеквадратичное значение или среднеквадратичное значение, чтобы найти эквивалентное выходное значение постоянного тока однофазного полуволнового выпрямителя. Чтобы определить среднее напряжение для полуволнового выпрямителя, мы умножаем среднеквадратичное значение на 0,9 (форм-фактор) и делим произведение на 2, то есть умножаем его на 0,45, получая:

V AVE = 0,45 * V RMS

I AVE = 0,45 * I RMS

Затем мы можем видеть, что схема полуволнового выпрямителя преобразует либо положительные, либо отрицательные половины формы сигнала переменного тока в импульсный выход постоянного тока, который имеет значение 0,318 * A MAX или 0,45 * A RMS, как показано.

Параметры выпрямителей

При проектировании выпрямителя широко применяются также следующие параметры, характеризующие его внутренние особенности:

действующее значение Uвх входного напряжения выпрямителя;
максимальное обратное напряжение Uобр.макс на отдельном диоде или тиристоре (т. е. на вентиле). Это напряжение принято выражать через напряжение Uср;
среднее значение Iд.ср тока отдельного вентиля;
максимальное (амплитудное) значение Iд.макс тока отдельного вентиля.

Токи Iд.ср и Iд.макс принято выражать через Iср. Значение Uобр.макс используется для выбора вентиля по напряжению. Значения

Iд.сри Iд.макс используются для выбора вентиля по току. Здесь следует иметь в виду, что вследствие малой тепловой инерционности полупроводникового вентиля он может выйти из строя даже в том случае, когда его средний ток Iд.срм мал, но велик максимальный ток Iд.макс.

Трехфазная мостовая схема (схема Ларионова)

Трехфазная мостовая схема (рис. 1.6, а) обладает наилучшим коэффициентом использования трансформатора по мощности, наименьшим обратным напряжением на диодах и высокой частотой пульсации (шестипульсная) выпрямленного напряжения, что, в некоторых случаях, позволяет использовать эту схему без фильтра. Схема применяется в широком диапазоне выпрямленных напряжений и мощностей.

Схема трехфазного мостового выпрямителя содержит выпрямительный мост из шести вентилей, в котором последовательно соединены две трехфазные группы. В нижней группе вентили соединены катодами (катодная группа), а в верхней – анодами (анодная группа). Нагрузка подключается между точками соединения катодов и анодов вентилей. Схема допускает соединение как первичных, так и вторичных обмоток трансформатора звездой или треугольником.

Диаграммы напряжений и токов, поясняющие работу идеализированного трехфазного мостового выпрямителя на активную нагрузку, представлены на рис. 1.6 (б, в).

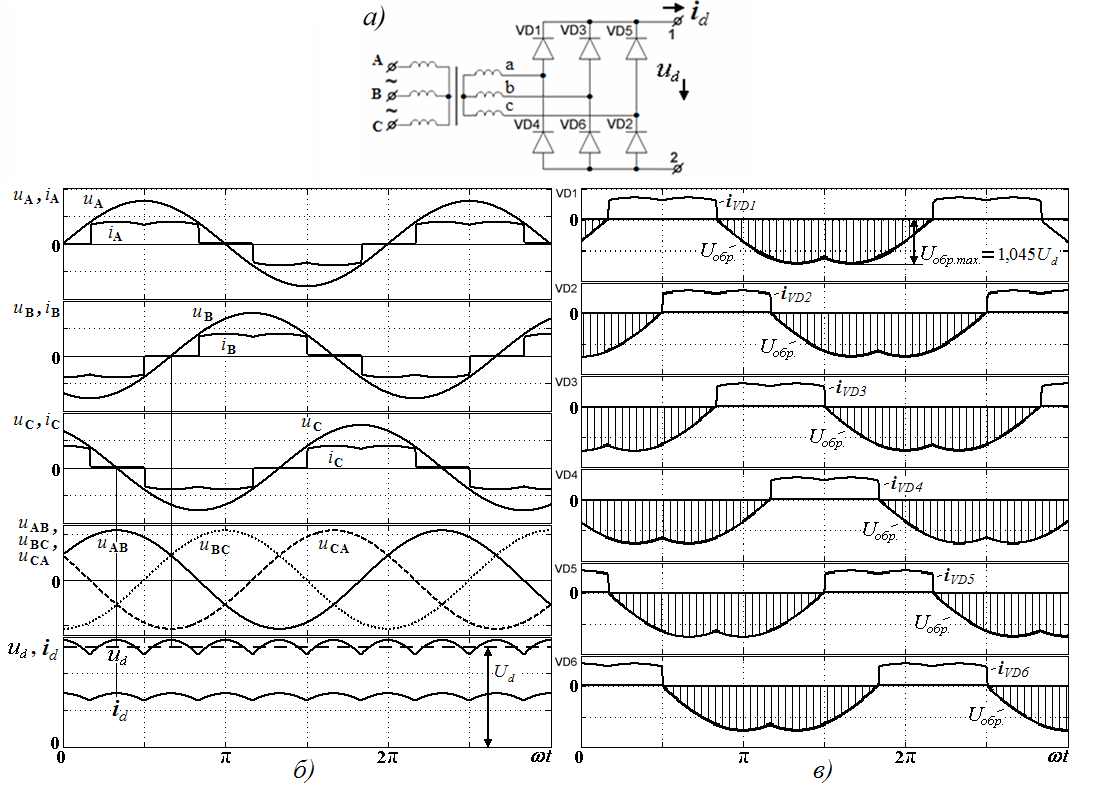

Рис. 1.6. Трехфазная мостовая схема выпрямления (схема Ларионова) (а) и диаграммы напряжений и токов в ней при работе на активную нагрузку (б, в).

Каждая из двух групп выпрямителя повторяет работу трехфазного выпрямителя со средней точкой, поэтому при таком же значении напряжения вторичной обмотки трансформатора

что сокращает число витков вторичных обмоток трансформатора и снижает требования к изоляции.

Максимальное обратное напряжение вентиля данной схемы, как и в трехфазной схеме со средней точкой, равно амплитуде линейного вторичного напряжения. Однако ввиду того, что при том же значении

В схеме трехфазного выпрямителя со средней точкой ток нагрузки создается под действием фазного напряжения вторичной обмотки трансформатора, а в мостовой схеме – под действием линейного напряжения. Ток нагрузки здесь протекает через два вентиля: один – с наиболее высоким потенциалом анода относительно нулевой точки трансформатора из катодной группы, другой – с наиболее низким потенциалом катода из анодной группы. Иными словами, в проводящем состоянии будут находиться те два накрест лежащих вентиля выпрямительного моста, между которыми действует в проводящем направлении наибольшее линейное напряжение.

За период напряжения питания происходит шесть переключений вентилей и схема работает в шесть тактов, в связи с чем ее часто называют шестипульсной. Таким образом, выпрямленное напряжение имеет шестикратные пульсации, хотя угол проводимости каждого вентиля такой же, как в трехфазной схеме со средней точкой, т.е. 2π/3 (120º). Среднее значение тока вентиля соответственно составляет

Кривая тока вторичной обмотки трансформатора определяется токами двух вентилей, подключенных к данной фазе. Один из вентилей входит в анодную группу, а другой – в катодную. Вторичный ток является переменным с паузой между импульсами длительностью π/3 (60º), когда оба вентиля данной фазы закрыты. Постоянная составляющая во вторичном токе отсутствует, в связи с чем поток вынужденного подмагничивания магнитопровода трансформатора в мостовой схеме не создается.

На базе этой схемы возможно построение 12-ти и 24-х пульсных схем выпрямления, которые используют последовательное и параллельное соединение схем при различном сочетании соединений (“звезда” или “треугольник”) вторичных обмоток трансформатора.

Коэффициент использования трансформатора для различных схем выпрямления при активной нагрузке

Аналогично рассмотренной схеме со средней точкой могут быть определены габаритная мощность и коэффициент использования трансформатора по мощности для любых схем выпрямления при чисто активной нагрузке :

Трансформатор

Самой сложной деталью этой схемы является именно силовой трансформатор. Конечно сейчас можно приобрести готовый трансформатор практически под любые ваши «нужды», но это не всегда возможно.

И зачастую трансформатор приходится делать самостоятельно или, что бывает чаще, перематывать готовый, но неисправный (с горелыми обмотками) либо неподходящий трансформатор под необходимые для конкретного случая параметры.

И так, для изготовления силового трансформатора необходим сердечник с каркасом для обмоток и провод для намотки обмоток. Обычно сердечники встречаются двух типов — «Ш»-образные и тороидальные.

Проще всего наматывать «Ш»-образный, такой как показан на рисунке 2, особенно при большом числе витков, так как его обмотки наматываются на каркас как нитки на катушку, а потом сердечник собирается из отдельных «Ш»-образных пластин «в перекрышку». О нем и будем говорить. Для начала необходимо разобраться с требуемыми параметрами трансформатора.

А именно, — входное переменное напряжение (U), выходное переменное напряжение (Uo), мощность, которую нужно получить на выходе (Р).

Рис. 2. Ш-образный сердечник для трансформатора.

Если мы живем в РФ, то входное напряжение U = 220V. Выходное напряжение Uo — такое какое вам нужно. Мощность Р зависит от выходного напряжения и максимально необходимой величины выходного тока (Іо).

Мощность рассчитываем: Р = Uо * Іо (напряжение в V, ток в А, мощность в W).

Таким образом, нам нужны исходные данные, — Uo и Іо. И здесь придется оторваться от расчета трансформатора и начать расчет с выпрямителя, чтобы узнать какие должны быть эти значения. Точный расчет мостового выпрямителя довольно сложен, так как необходимо учитывать множество параметров.

Двухполупериодный выпрямитель

Схема выпрямления с выводом от средней точки трансформатора

Пунктиром показано напряжение на входе второго диода. Как видно из графиков, во время первого полупериода первый диод открыт и на нагрузке создается падение напряжения. Во время второго полупериода первый диод закрывается, поскольку оказывается включенным в обратном направлении, а второй, наоборот, открывается и на нагрузке снова выделяется положительная полуволна. На схеме плюсиками и минусами обозначено действие полуволн переменного тока. Частота пульсаций двуполупериодного выпрямителя вдвое больше, что является его достоинством. Для такой схемы характерны следующие параметры:

Uср = 0.9Uвх Uвх = 1.11Uср Iср = 0.9Uвх/Rн I2 = 0.78Iср p = 0.67

Достоинства: удвоенные значения Uср и Iср, вдвое меньший коэффициент пульсаций по сравнению с однополупериодной схемой. Недостатки: наличие трансформатора с двумя симметричными обмотками (что увеличивает его массогабаритные показатели). К тому же на диодах удвоенное обратное напряжение.

Мостовая схема выпрямителя

Параметры такие же, как и двухполупериодной схемы со средним выводом, кроме обратного напряжения (оно в два раза меньше). Положительная полуволна (с верхнего по схеме вывода трансформатора) проходит через диод VD2, затем через нагрузку, затем через VD3 ко второму выводу трансформатора. При смене направления тока работают диоды VD4, VD1. Недостатком схемы считается удвоенное число диодов. Положительный момент в схеме- не нужен трансформатор со средней точкой.

Трехфазный выпрямитель

Трехфазные выпрямители так-же делятся на однополупериодные и двухполупериодные: вот схемы:

Однополупериодный трехфазный выпрямитель

ниже показаны диаграммы трехфазного однополупериодного выпрямителя

Каждая фаза смещена относительно другой на угол 120°. На нагрузке работает та фаза, у которой больше значение положительной полуволны в данный момент времени. В схеме диоды используются в течении 1/3 периода. При этом необходимо наличие средней точки. Среднее значение выпрямленного напряжения Uср = 1.17Uвх, обратное напряжениеUобр.max = 2.1Uср, коэффициент пульсаций 0.25.
