Почему мигает светодиодная лента: причины моргания, устранение мерцания

Содержание

Простые схемы мигалок на основе мигающих светодиодов для сборки своими руками

Открывать полный загадок мир радиоэлектроники, не имея специализированного образования, рекомендуется начинать со сборки простых электронных схем. Уровень удовлетворения при этом будет выше, если положительный результат будет сопровождаться приятным визуальным эффектом. Идеальным вариантом являются схемы с одним или двумя мигающими светодиодами в нагрузке. Ниже приведена информация, которая поможет в реализации наиболее простых схем, сделанных своими руками.

Готовые мигающие светодиоды и схемы с их использованием

Среди многообразия готовых мигающих светодиодов, наиболее распространены изделия в 5-ти мм корпусе. Помимо готовых одноцветных мигающих светодиодов, существуют двухвыводные экземпляры с двумя или тремя кристаллами разного цвета. У них в одном корпусе с кристаллами встроен генератор, который работает на определенной частоте. Он выдает одиночные чередующиеся импульсы на каждый кристалл по заданной программе.

Скорость мерцания (частота) зависит от заданной программы. При одновременном свечении двух кристаллов мигающий светодиод выдает промежуточный цвет. Вторыми по популярности являются мигающие светоизлучающие диоды, управляемые током (уровнем потенциала). То есть, чтобы заставить мигать светодиод данного типа нужно менять питание на соответствующих выводах.

Например, цвет излучения двуцветного красно-зелёного светодиода с двумя выводами зависит от направления протекания тока.

Смастерить мигалку на основе готового мигающего светодиода достаточно легко. Для этого потребуется батарейка CR2032 или CR2025 и резистор на 150–240 Ом, который следует припаять на любой вывод. Соблюдая полярность светодиода, контакты подключаются к батарейке. Светодиодная мигалка готова, можно наслаждаться визуальным эффектом. Если использовать батарейку типа «крона», основываясь на законе Ома, следует подобрать резистор большего сопротивления.

Обычные светодиоды и семы мигалок на их основе

Начинающий радиолюбитель может собрать мигалку и на простом одноцветном светоизлучающем диоде, имея минимальный набор радиоэлементов. Для этого рассмотрим несколько практических схем, отличающихся минимальным набором используемых радиодеталей, простотой, долговечностью и надежностью.

Первая схема состоит из маломощного транзистора Q1 (КТ315, КТ3102 или аналогичный импортный аналог), полярного конденсатора C1 на 16В с емкостью 470 мкФ, резистора R1 на 820-1000 Ом и светодиода L1 наподобие АЛ307. Питается вся схема от источника напряжения 12В.

Приведенная схема работает по принципу лавинного пробоя, поэтому база транзистора остаётся «висеть в воздухе», а на эмиттер подаётся положительный потенциал. При включении происходит заряд конденсатора, примерно до 10В, после чего транзистор на мгновение открывается с отдачей накопленной энергии в нагрузку, что проявляется в виде мигания светодиода. Недостаток схемы заключается в необходимости наличия источника напряжения 12В.

Вторая схема собрана по принципу транзисторного мультивибратора и считается более надёжной. Для её реализации потребуется:

два транзистора КТ3102 (или их аналога);
два полярных конденсатора на 16В емкостью 10 мкФ;
два резистора (R1 и R4) по 300 Ом для ограничения тока нагрузки;
два резистора (R2 и R3) по 27 кОм для задания тока базы транзистора;
два светодиода любого цвета.

Распространенные причины мигания

Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.

Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях). Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию.

Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.

Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:

применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии. О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь

О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.

Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.

Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.

Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

Мультиметр.
Индикаторная отвертка (220V).
Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
Паяльник, олово, флюс пассивный.
Коннекторы для ленты.

https://youtube.com/watch?v=Nu0FmLb5d2M

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

Обрыв дорожки.
Перегорел предохранитель.
Пробило диодный мост.
Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

Постоянным.
Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

https://youtube.com/watch?v=fwVChCicFKM

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.

https://youtube.com/watch?v=z5A45m9z3-4

Способы устранения мерцания светодиодной ленты

https://youtube.com/watch?v=hBFZCrcKIZw

Кардинальным способом решения причин с миганием является приобретение светодиодной ленты с блоком питания от проверенного и надёжного производителя, и притом — в магазинах, где имеются сертификаты соответствия на подобные изделия. Не стоит стесняться попросить продавца показать необходимый документ. Правда, цена вопроса окажется значительно более высокой. Именно по этой причине многие владельцы специализированных маркетов, продающих светильники, отказываются брать на реализацию светодиодную продукцию от торговых марок Phillips или Osram: цена велика, а успешная реализация сомнительна.

Как выглядит сертификат соответствия

Для лент LED-светильников китайского производства необходимо подбирать соответствующие управляющие схемы (умельцы паяют их самостоятельно, благо, в интернете — на специализированных форумах — имеется достаточное количество схем на все схемы подключения светодиодов). При изготовлении схемы необходимо учитывать, что она должна иметь гальваническую развязку по току. Принцип заключается в том, чтобы гарантированным образом обеспечить передачу мощности между отдельными элементами схемы без их непосредственного контакта.

Вариантов немного: либо емкостная развязка через конденсатор с небольшой ёмкостью, либо индуктивная, при помощи катушки. Конденсаторная развязка более выгодна, поскольку габариты схемы, управляющей работой светодиодов в ленте практически не увеличиваются, а инерционность срабатывания будет весьма малой. Недостаток состоит в том, что емкость конденсатора для каждого варианта включения светодиодной ленты следует подбирать индивидуально.

Более простые способы устранения неисправностей

Отказаться от подсветки в выключателе или в блоке питания. Эффектность работы возрастает, если в выключателе смонтирована подсветка, однако следствие взаимодействия двух групп светодиодов в ленте может привести к обратному эффекту.
Проверить текущее значение напряжения: как уже было показано выше, отдельные производители светодиодов в ленте не в состоянии обеспечивать разумную амплитуду возникающих пульсаций. В таком случае придётся обеспечивать двухполупериодное выпрямление тока, что снизит амплитуду колебаний напряжения примерно вдвое. Недостаток в том, что модернизированная схема может не разместиться в прежнем корпусе.
Самый простой вариант: вышел из строя (либо близок к тому) один из светодиодов. Неисправность одного из светильников LED-ленты (которая включает в себя, как правило, до трёх источников, располагающихся последовательно) приводит к миганию всей ленты. Бракованный элемент имеет чёрные точки или потемнение на своём внешнем корпусе.
Неисправен пульт дистанционного управления: либо функционально (для китайских производителей это не редкость), либо просто села батарейка. Неисправность легко диагностируется тестером, настроенным на диапазон 12 В. Возможно также и обычное механическое загрязнение кнопки на пульте или блоке питания. Пульт проверяется во всём рабочем диапазоне напряжений, при которых функционирует светодиодная лента, но не ниже 6…7. В.

Распространенные причины мигания

применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.

Постоянный перегрев кристалла проявляется в виде потемнения основания ленты и силиконовой оболочки.

Какие проблемы могут возникнуть

Чтобы разобраться, почему не горит светодиодная лента, необходимо знать о возможных причинах неисправности, они бывают следующими:

подсветка не горит полностью. В данном случае для начала следует проверить, включен ли блок питания. Следующий шаг, проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет напряжение к блоку питания

В случае отсутствия проблем стоит обратить внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может скрываться в печатной плате;

диоды загорелись только до центра ленты

Причина данной неисправности состоит в перегорании одного из сегментов;

светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них, это выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие её провода. Иногда мерцание возникает из-за перегрева или постепенного истечения срока службы диодов, вскоре они перестанут загораться вовсе;

мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.

Светодиодная лента наполовину не светится

Эта поломка одна из распространённых. Это говорит о том, что в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.

Пример поломки на сгибе.

Чтобы устранить эту неисправность, неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.

Потеряла яркость

Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины, это:

срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о браке, который был допущен на производстве. Также постепенное затухание может свидетельствовать о перегреве;
неисправность блока питания. Также рекомендуется проверить контакты в том месте, где лента соединяется с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в данных местах нарушается проводимость тока.

Потускневшие светодиоды.

Чтобы разобраться в том, как починить светодиодную ленту, которая перестала светить ярко, мастера советуют для начала заняться определением степени стабильности её работы. К ремонту источника питания стоит приступать, если все диоды потускнели. Если яркость нарушена на отдельном участке, его придётся заменить.

Совсем не светит

Если диоды не загорелись все до одного, стоит искать причину в электропитании. Для начала нужно проверить 12-ти вольтный адаптер и наличие самого напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев, причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.

Линия для удаления повреждённого отрезка.

Мигает

Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме этого, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычной канифолью или сразу нейтрализовать флюс, который остаётся на подложке.

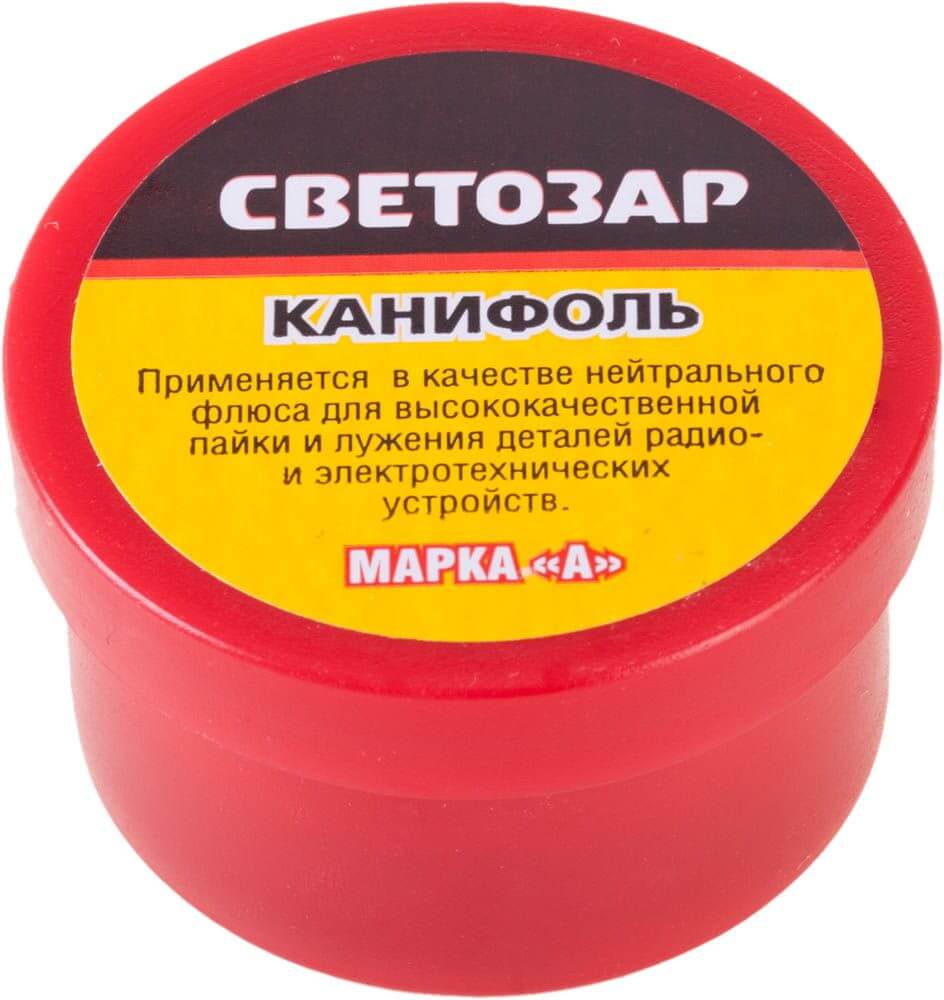

Рекомендуемая канифоль для пайки.

Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным. Самые безобидные причины мигания светодиодов, это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.

Мерцание лампы из-за некачественного блока питания

В светодиодных лампах низкого качества вместо драйвера внутри цоколя спрятан блок питания на базе гасящего конденсатора и диодного моста с емкостным фильтром

Пульсациям подвержены не только дешевые лампочки. Приборы из среднего ценового сегмента также могут содержать в своей конструкции более дешевый источник питания, из-за чего будет наблюдаться мерцание при запуске.

Блок питания состоит из следующих элементов:

Диодный мост с емкостным фильтром.
Гасящий конденсатор.

Подается переменный ток, который проходит через диодный мост. При прохождении он преобразуется в постоянный ток необходимой величины, но с высокой пульсацией. Емкостный фильтр и гасящий конденсатор снижает мерцание. Ток с выровненными характеристиками попадает на осветительный прибор, благодаря чему лампа работает в штатном режиме. В случае использования некачественных компонентов схема не сможет достичь нужных характеристик, из-за чего будет наблюдаться мерцание.

Окисление контакта на коннекторах

Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.

Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.

То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:

для участка в 5м и мощностью 75Вт – 6,5А

для лент мощность 30Вт на метр – 12,5А

Если контакт окислен, то при большом токе он будет нагреваться и выгорать, пока не исчезнет полностью.

Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.

1 of 2

Поэтому рекомендуется тщательно подходить к выбору коннекторов. Какие виды из них наиболее распространены и как выбрать лучший, можно ознакомиться в статье «3 вида коннекторов для соединения светодиодной ленты».

Окисление контакта на коннекторах

Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.

То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:

для участка в 5м и мощностью 75Вт – 6,5А

для лент мощность 30Вт на метр – 12,5А

Если контакт окислен, то при большом токе он будет нагреваться и выгорать, пока не исчезнет полностью.

Вышеуказанные дефекты относятся в первую очередь к низковольтным лентам 12-24В. А есть еще ленты 220 вольт.

В них подключение светодиодов выполняется последовательно на более протяженных участках. Например, в 1 метре у вас будет 60 диодов.

И стоит одному из них выйти из строя или заморгать, это сразу же отразится на всех остальных, по всей длине.

В подсветке 12В вы от этого более-менее избавлены. Они состоят из коротких модулей по 3-6 диодов. Мерцание или затухание одного из них, приведет к такому же эффекту только на этом коротком модуле.

Выявляется это легко и устраняется либо перепайкой неисправного диода, либо заменой одного модуля или кластера.

Иногда мигание ленты начинается только спустя час или два после ее запуска и подачи питания. Это тоже может быть связано с неисправностью одного диода.

Он со временем нагревается и разрывает контакт. Лента тухнет, остывает, светодиод вновь запускается, свечение возобновляется. И так далее по новому кругу.

Если подсветка спустя продолжительный период времени вообще не запускается или включается “через раз”, не спешите ругать китайских товарищей. Возможно это происходит из-за банальной причины – сели батарейки в пульте дистанционного управления.

Поэтому такую вещь нужно проверять в первую очередь. Чаще всего пульты идут для управления контроллерами RGB.

И если разноцветная лента вдруг начнет сама собой переключаться и менять цвета, проверяйте не пульт, а сам контроллер.

Исправный пульт, не должен производить никаких самостоятельных переключений. Чтобы удостовериться, что он здесь не причем, просто извлеките батарейки.

Еще один способ выявить неисправный контроллер на RGB подсветке, это исключить его из схемы и подавать на ленту по отдельности питание на каждый цвет.

Если по отдельности все цвета работают исправно, а вместе ничего не горит, или моргнет один раз и сразу тухнет, то причина в повреждении RGB контроллера. Меняйте именно его.

Когда разобрались с основными причинами, стоит понять, как же их лучше выявить и диагностировать. Что для этого понадобится и с чего начинать?

Всю светодиодную подсветку можно разбить на отдельные функциональные части:

первым идет блок питания

далее, блок управления RGB цветами (контроллер)

усилители RGB, если таковые есть

сама светодиодная лента

коннекторы или соединители

Основной прибор необходимый для диагностики – мультиметр для замеров постоянного и переменного напряжения.

Перво-наперво замеряете переменное напряжение, которое поступает на блок питания. Вдруг там и нет необходимых 220В («+» «-» 10%).

Далее проверяете выход. Здесь уже должно быть 12В или 24В («+»/»-» 10%), смотря какой источник вы используете. Если выходное напряжение ниже или выше, не забывайте, что его можно немного подрегулировать при помощи резистора.

Находите разъем ADJ и подкручиваете винт отверткой. Когда с этим все в норме, идете по цепочке дальше.

Проверяете, поступает ли питание на вход RGB контроллера или диммера. Оно должно быть таким же, как на выходе блока питания.

Постепенно доходите до самой ленты. Подносите измерительные щупы к контактным площадкам и делаете замер. На них может быть напряжение от 7 до 12 вольт. Если тускло светится какой-то один участок, а не вся лента, то измерения нужно проводить именно на нем.

При ненормальном снижении напряжения или его полном отсутствии, как раз таки и выявляется неисправный участок или элемент подсветки, отвечающий за работоспособность ленты.

В случае, когда все замеры показали, что напряжение на контактах в норме или в его пределах, нужно переходить к поиску неисправных светодиодов.

Как найти неисправность

Всю светодиодную подсветку можно разбить на отдельные функциональные части:

первым идет блок питания

далее, блок управления RGB цветами (контроллер)

усилители RGB, если таковые есть

сама светодиодная лента

коннекторы или соединители

Находите разъем ADJ и подкручиваете винт отверткой. Когда с этим все в норме, идете по цепочке дальше.

Постепенно доходите до самой ленты. Подносите измерительные щупы к контактным площадкам и делаете замер. На них может быть напряжение от 7 до 12 вольт.

Если тускло светится какой-то один участок, а не вся лента, то измерения нужно проводить именно на нем.

Почему вредна любая пульсация напряжения в источнике света

СНиП 52.13330-2011 определил допустимую пульсацию осветительных приборов для производственных помещений в пределах 12-20%. Ученые считают, что мерцание приносит вред уже при 5-8%. Напряжение в бытовой сети может меняться в пределах 190-240 В. При минимальном значении уровень пульсации лампочки накаливания максимальный (22%), но не нарушает СНиП.

Если светодиодная полоса и драйвер качественные, коэффициент пульсации не превышает 4%. Подобный показатель достигается за счет подачи постоянного тока. Не стоит покупать полосы, питающиеся от переменного тока. Они могут создавать пульсацию, равную 40% даже без диммера.

Повышенная пульсация мерцающего света у взрослого человека вызывает ощущение усталости, напряжение, сложности с концентрацией внимания. У детей появляется резь и сухость в глазах и повышенная утомляемость, падает настроение, развиваются проблемы с засыпанием.

https://youtube.com/watch?v=wnj4azrvkZY

https://youtube.com/watch?v=8dvjRpiOeXk

https://youtube.com/watch?v=zd7vhgaWtaY
