Содержание
Виды заземления
В классификации видов заземления присутствует два основных его вида:
- Рабочее.
- Защитное.
Есть и несколько подгрупп: радиозаземление, измерительное, инструментальное, контрольное.
Рабочее
Существует определенная категория электрических установок, которые не будут работать, если их не заземлить. То есть, основанная цель сооружения заземляющей системы – это необеспечение безопасности эксплуатации, это обеспечение самой эксплуатации. Поэтому в этой статье данный вид нас интересовать не будет.
Защитное
А вот этот вид специально устраивается с целью обеспечить безопасность работы электроустановок. Он делится на три категории в зависимости от назначения:
- Молниезащита.
- Защита от импульсного перенапряжения (перегруз линии потребления тока или короткое замыкание).
- Защита электросети от электромагнитных помех (чаще всего данный вид помех образуется от рядом работающего электрического оборудования).
Нас интересует именно импульсное перенапряжение. Назначение заземления данного типа – это безопасность обслуживающего персонала и самой установки в процессе аварии или поломки оборудования. Обычно такая поломка внутри электрического агрегата – это замыкание провода электрической схемы на корпус прибора. Замыкание может происходить непосредственно или через любой другой проводник, например, через воду. Человек, коснувшийся корпус установки, подвергается воздействия электрического тока, потому что становится его проводником в землю. По сути, он сам становится частью заземляющего контура.
Схема заземления в частном доме
Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту
Вот почему, чтобы устранить такие ситуации и устанавливается заземление корпуса на контур, расположенный в земле. При этом срабатывание заземляющей схемы – это толчок для системы автоматов, которые тут же отключают подачу электроэнергии к оборудованию. Все это располагается в специальных силовых и распределительных щитах.
Сопротивление заземлению
Есть такой термин, как сопротивление растеканию тока. Для простых обывателей легче будет воспринимать, как сопротивление заземлению. Вся суть этого термина заключается в том, что схема заземления должна работать корректно с определенными параметрами. Так вот сопротивление является основным из них.
Оптимальный вариант этого значения – ноль. То есть, лучше всего использовать материалы для сборки контура, у которых электропроводность самая высокая. Конечно, добиться идеала никак не получится, поэтому старайтесь выбирать именно те, у которых сопротивление самое низкое. К ним относятся все металлы.
Есть специальные коэффициенты, с помощью которых производится определение показателя сопротивления заземляющего контура, эксплуатируемого в разных условиях. К примеру:
в частном домостроение, где используются сети на 220 и 380 вольт (6 и 10 кВ), необходимо устанавливать контур с сопротивлением 30 Ом.
- монтируемая газопроводная система, входящая в дом, должна заземляться схемой в 10 Ом.
- молниезащита должна иметь сопротивление не более 10 Ом.
- Телекоммуникационное оборудование заземляется контуром 2 или 4 Ом.
- Подстанции от 10 кВ до 110 кВ – 0,5 Ом.
То есть, получается так, что чем больше мощность силы тока внутри оборудования или приборов, тем ниже должно быть сопротивление
Как работает заземление
Заземление — соединение отдельных частей приборов с землей для предотвращения ударов током. Рассмотрим устройство заземления. Делается оно просто. К поверхности какого-либо прибора может быть прикреплен провод, который ведет на улицу и соприкасается с землей через металлический штык.
Данный способ заземления принято считать «самодельным». Существует грамотное и заранее продуманное производителями заземление, которое на порядок надежнее. Оно предусматривает дополнительные «усики» по бокам гнезд в розетках, различные приспособления, которые, опять же, обеспечивают соприкосновение с землей, чтобы в случае потенциальной опасности ток моментально уходил в нулевой потенциал — то есть в землю, заряд которой, как уже говорилось выше, ноль Вольт.
Ещё один способ заземления
Примите удобное сидячее положение и прикройте глаза. Ноги упираются в пол, руки лежат на бёдрах. Не скрещивайте их. Сделайте медленный и глубокий вдох, ненадолго задержите дыхание, затем выдох. Повторите несколько раз, концентрируясь при этом в центре головы. Очистите ум от мыслей, создайте сильное чувство сознательного присутствия. Сделайте ещё пару таких вдохов-выдохов, отслеживая, какие части тела увеличиваются на вдохе, а какие нет. Теперь попробуйте во время вдохов прилагать дополнительные усилия для расширения тела, чтобы острее прочувствовать своё присутствие в нём. Повторите от 2 до 4 раз
Важно! Делайте это без напряжения, избегайте возникновения дискомфорта. Сконцентрируйтесь на своих ступнях
Постарайтесь сделать их чувствительнее и восприимчивее. Продолжайте медленно дышать. Перенесите своё сознание: мужчины – в муладхара чакру, которая расположена на копчике, женщины – в свадхистана чакру, расположенную между основанием позвоночника и пупком. Визуализируйте, что туда прикреплён световой шнур диаметром около 15 см. Мысленно протяните этот шнур сквозь всю Землю прямо к магнитному ядру. Концентрация внимания – в районе головы. Вы можете почувствовать, что когда шнур достигнет ядра, он там закрепится, и его не удастся продолжить дальше. Хорошо привыкнув к световому шнуру, начните представлять, как у него меняется цвет. Вы можете использовать разные оттенки и текстуры в любых сочетаниях, позвольте себе развлечься. Прочувствуйте влияние на вас каждого цвета
Уделите выполнению этого этапа особое внимание и постарайтесь исследовать так максимальное количество оттенков. Теперь определите по внутренним ощущениям, какой цвет вам максимально подходит прямо сейчас
Выдерните созданный ранее шнур и опустите его в Землю, после чего создайте новый выбранного цвета и повторите шаги 6-7. Откройте глаза. Практика окончена.
Этот шнур будет полезен, если вы однажды проснётесь усталые и раздражённые. Просто воспользуйтесь им, и сразу почувствуете себя гораздо лучше. В случае же недостатка уверенности в себе подберите тот цвет, который поможет её обрести. Здесь вам помогут собственные ощущения и интуиция – смело доверьтесь им.
Практика заземления позволяет построить мост между космосом и Землёй, а затем чётко ощутить эту связь. Будучи заземлённым, вы заякорите свет своей души и сияние звёзд в материи, благодаря чему ваше тело станет более здоровым и выносливым, наполнится целительной и жизненной энергией. Заякоренная в теле Душа придаст вам дополнительные силы, помогающие осуществить самые сокровенные желания. Раскройте в себе творческие способности. Заземляйтесь, чтобы быстрее и эффективнее реализовывать в жизни желаемые изменения.
Десерт
https://youtube.com/watch?v=GeOxUe0bXVA
Схемы заземления: какую лучше сделать
В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).
Две схемы, которые применяются если надо сделать заземление в частном доме
Для того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.
Устройство в частном доме системы заземления TN-C-S
При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет
Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы, которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб)
Потому шину заземления необходимо брать «с запасом»
Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы, которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».
Схема преобразования системы TN-С на TN-С-S
Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.
Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).
Заземление в частном доме — переход с системы TN-С на TN-С-S
Далее подключаем так:
- Пришедший с линии проводник PEN заводится на шину-расщепитель.
- На эту же шину подключаем провод от контура заземления.
- С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
- С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).
Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.
Заземление по системе TT
Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.
Заземление в частном доме своими руками — схема TT
Недостаток этой системы в том, что она обеспечивает защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.
Почему человека бьет током
Для того чтобы ответить на поставленный вопрос потребуется ознакомиться с неисправностями, периодически возникающими в действующем электрооборудовании. Дело в том, что в процессе его длительной эксплуатации возможно разрушение изоляции и появление контакта оголенного провода силового питания с корпусом электроустановки.
Если у эксплуатируемого оборудования нет заземления – это угрожает работающему с ним оператору ударом тока (фото слева). Подобный эффект возникает при случайном соприкосновении тела человека с токопроводящими частями стиральной машины или ванны, например.
Различия между рабочим и защитным заземлениями
Рабочее и защитное заземление отличается друг от друга прежде всего назначением. Если первое необходимо для обеспечения правильной и бесперебойной работы электрооборудования, то второе служит для защиты людей от поражения электрическим током. Также оно защищает и оборудование от поломок в случае пробоя какого-нибудь электрического прибора на корпус. Если здание оборудовано громоотводом, такой тип заземления защитит приборы от перегрузки в случае удара молнии.
Рабочее заземление электроустановок, в случае возникновения чрезвычайной ситуации, сыграет роль защитного, но основная её функция — обеспечение правильной бесперебойной работы электрооборудования.
В неизменном виде функциональное заземление применяют только на промышленных объектах. В жилых домах используется заземляющий проводник, который подводится к розетке. Однако есть бытовые приборы в доме, которые таят в себе потенциальную опасность для потребителя, поэтому не будет лишним заземлить их, используя глухозаземлённую нейтраль.
Домашние приборы, которые требуется подключить к рабочему заземлению:
- Микроволновка.
- Духовка и плита, которые работают за счёт электричества.
- Стиральная машина.
- Системный блок персонального компьютера.
https://youtube.com/watch?v=eNlVAbgaGOU
https://youtube.com/watch?v=0pJigtLCZWU
https://youtube.com/watch?v=Mjz2Nx2Jhuk
Схемы заземления: какую лучше сделать
В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).
Две схемы, которые применяются если надо сделать заземление в частном доме
Для того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.
Устройство в частном доме системы заземления TN-C-S
При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет
Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы, которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб)
Потому шину заземления необходимо брать «с запасом»
Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы, которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».
Схема преобразования системы TN-С на TN-С-S
Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.
Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).
Заземление в частном доме — переход с системы TN-С на TN-С-S
Далее подключаем так:
- Пришедший с линии проводник PEN заводится на шину-расщепитель.
- На эту же шину подключаем провод от контура заземления.
- С одного гнезда медным проводом сечением 10 мм2 ставим перемычку на земляную шину;
- С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм2).
Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.
Заземление по системе TT
Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.
Заземление в частном доме своими руками — схема TT
Недостаток этой системы в том, что она обеспечивает защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.
2 типа устройств заземления, разработанные по научным рекомендациям для частного дома
Домашние мастера, начитавшись упрощенных рекомендаций в интернете, часто допускают серьезные ошибки при монтаже контура ЗУ своими руками
Важно понимать, что надежно обеспечить электрическую безопасность жилища могут только конструкции, отвечающие требованиям научных разработок
Для самостоятельного изготовления контура необходимо выполнить требования ПУЭ, изложенные в главе 1.7.
Потребуется рассчитать его размеры и заглубление конкретно под ваши условия местности, исходя из круглогодичного состояния сопротивления почвы и ряда других факторов. Им нельзя придавать какие-то усредненные значения.
После монтажа контура потребуется выполнить контрольные замеры и при необходимости внести коррективы в конструкцию. Возможно, придется доставлять дополнительный электрод.

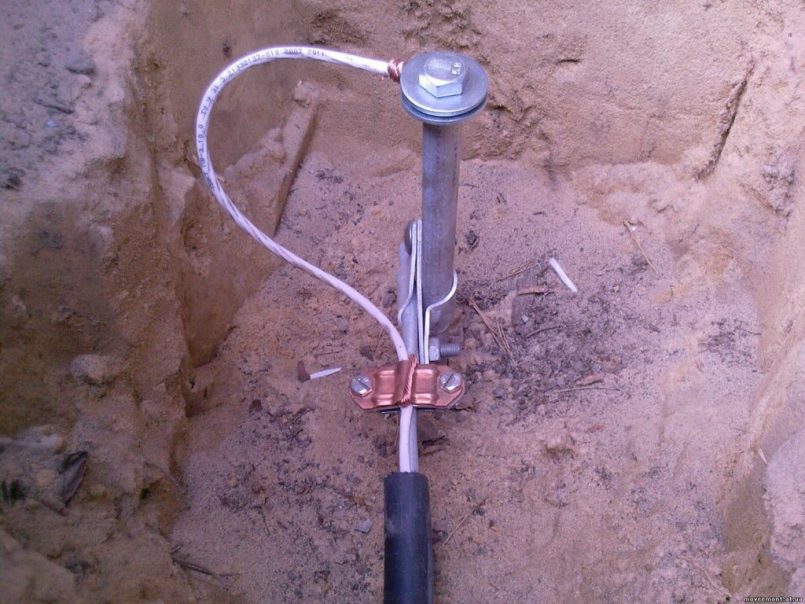

Однако этот процесс можно значительно упростить. Современная промышленность выпускает модульное штыревое заземление, продаваемое готовым для сборки комплектом.
Его монтаж на большую глубину выполняется относительно просто за счет применения специальных мощных перфораторов.
Штыревое заземление монтируется довольно быстро, но его приобретение обходится дороже.
Обе технологии сборки этих ЗУ у меня расписаны отдельной статьей на блоге. Приглашаю ознакомиться.
Требования к заземлению и занулению
В защитном занулении происходит разрыв между землей и контактом заземления электроприбора
Главное требование – правильная реализация, которая обеспечит полную безопасность и защиту человека от поражения электрическим током в случае аварийных или нештатных ситуаций.
Основные требования к заземлению – отвод напряжения в слои почвы. Земля поглощает электрический ток, предотвращая нанесение урона человеческому здоровью.
Требования к занулению – отключение защитной автоматики, если произошло соприкосновение токонесущих элементов или оголенных проводов с поверхностями металлических корпусов электротехнических деталей и бытовой техники, где напряжения быть не должно.
Недопустимые способы заземления
Иногда некоторые пользователи пытаются вручную провести защитный контур не самыми надежными методами, что приводит не только к повышению риска поломки компьютера, но и увеличивает уровень опасности для человека. Рассмотрим несколько запрещенных методов заземления:
- Крепление провода на батарею отопления. Если приварить заземляющий кабель прямо к трубе отопления, это приведет к поломке компьютера.
Соединение с газовой трубой. Такой тип заземления еще более опасный, поскольку повышается риск взрыва всей газовой системы, что несет за собой ужасные последствия.
К громоотводу. Подключение защитного контура к молниеотводу приведет к поломке всех ваших комплектующих.
Соединение с нулевым кабелем. Такой способ подключения небезопасен для пользователя, поскольку в любой момент фаза с напряжением двести двадцать Вольт может попасть на системный блок, что смертельно опасно для человека.
Заземляем компьютер в квартире
Во многих многоэтажках распределение электроэнергии происходит по одной и той же схеме, которую вы можете наблюдать на картинке ниже. Проводят напряжение с помощью четырех проводов, один из которых является нулем. Заземляется он на отдельной подстанции. Установить заземление в такой системе проще всего с помощью прокладки дополнительного проводника. Осуществляется это следующим образом:
- Купите кабель заземления необходимой длины и проложите его от квартиры до распределительного щита. Лучше всего для проведения подобных работ подойдет провод с большим сечением, многожильный и выполненный из меди.
- В щите нужно найти область, куда к металлической пластине прикручено множество проводников.
В свободном месте закрепите свой кабель болтом или саморезом. Перед этим правильнее зачистить конец провода, так будет надежнее.
Осталось только присоединить другую сторону используемого кабеля к корпусу компьютера или контакту розетки. При подключении к системному блоку используйте резьбовое соединение.
Заземляем компьютер в частном доме
Если в частном доме реализована такая же система подачи электроэнергии, как и в многоквартирных постройках, тогда алгоритм проведения заземления ничем не отличается. Однако чаще всего в такой недвижимости передача тока производится по однофазной схеме. В этом случае требуется монтировать отдельный защитный контур. Сейчас во многих магазинах продаются уже готовые комплекты, поэтому сложностей данный процесс вызвать не должен.
Нужно лишь воткнуть в землю металлический штырь на глубину примерно полтора метра и закрепить на нем заземляющий провод. Второй конец кабеля подведите к системному блоку и соедините одним из методов, описанным в инструкции выше.
Конечно, заземление выполнить не так уж и сложно, однако если вы не обладаете никакими знаниями в электронике и не уверены в своих силах, лучше не беритесь за это дело. Доверьте его профессионалу, так все точно пройдет успешно.
Помимо этой статьи, на сайте еще 11862 инструкций. Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.
Для каких целей применяется защитное заземление
Главная цель данного устройства – защитить человека от поражения электротоком. Такое возможно, когда человек становится частью замкнутой цепи, и по его телу будет проходить опасный для жизни ток. Кроме выполнения функции защиты человеческой жизни, заземление также предохраняет электрические приборы от перенапряжения. В результате этого заземлители делятся на две группы — защитное и рабочее.
Целевое назначение защитного устройства состоит в том, чтобы стать гарантией электробезопасности для населения. Вследствие чего электрооборудование и электросети становятся стойкими к влиянию токов и высоких напряжений. Вдобавок происходит предохранение людей, которые в результате работы обслуживают такое оборудование. Повышение напряжения может быть вследствие нарушения эксплуатации или повреждения приборов, а также из-за разряда молнии.
Также конструкция применяется для ликвидации помех и электромагнитных волн от приборов, находящихся рядом в рабочем состоянии.
Это указывается в инструкции для данного оборудования, даже дается схема соединения с заземлителем.В зависимости от назначения существуют вспомогательные виды заземления: измерительное, радио, инструментальное, контрольное.
Защитное заземление
