Как заземлить стиральную машину в ванной

Содержание

Заземление стиральной машины

Получить удар электрического тока — вещь не из приятных, иногда могут быть даже весьма печальные последствия. Даже «щипание» током вызывает плохие ощущения. А самое неприятное — это когда такие гадости преподносит вам ваш помощник — стиральная машина. Именно необходимо произвести заземление стиральной машины.

Вы скажете: «Моя новенькая и современная стиральная машина не может биться током!». Это не совсем верно. У многих электропроводка в квартире двух проводная — фаза и ноль. В машинке установлен сетевой фильтр, который представляет собой два конденсатора с общей точкой на корпусе машинки. Один конденсатор соединяет корпус и фазный провод, а другой – корпус и нулевой провод. Сетевой фильтр располагается на вводе электропитания.

Производители современных стиральных машин думают, что подключаться их «детища» будут только в трехпроводную электрическую сеть — фаза, ноль и защитный проводник PE. В таком случае ничего плохого в сетевом фильтре, соединяющего корпус стиральной машины с фазой и нулем, нет. Общий провод приобретает потенциал в 110 вольт, но мощность его невелика, и весь заряд без последствий стекает с корпуса машины на защитный нулевой провод РЕ.

Но реальность нашей суровой жизни такова — в двухпроводной линии 110 вольт на корпусе стиральной машины можно ощутить запросто, получив кратковременный, но очень болезненный разряд при случайном прикосновении.

Даже отсоединив сетевой фильтр от корпуса машинки, вы не решите проблему поражения электрическим током от прикосновения. У стиральной машины существует ещё один способ поразить вас током — это нарушение изоляции электрических проводов. С течением времени изоляция стареет, да и от механических воздействий (трение) изоляция разрушается. Это может привести к попаданию фазы на металлический корпус машинки. Сначала эта «фаза» может быть неполной («пощипывание»), но затем вы сможете получить все полновесные 220 вольт. И это при том, что стиральная машинка чаще всего устанавливается в ванной комнате – помещении с повышенной влажностью, а значит опасностью!

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Повреждённая изоляция — это прямая угроза вашему здоровью и даже жизни. Именно поэтому корпус стиральной машины обязательно должен входить в дополнительную систему уравнивания потенциалов ванной комнаты. Стиральная машина, металлическая ванна или душевая мойка, трубопровод холодной и горячей воды, вентиляционный короб – все это должно быть надёжно соединено между собой (соединение металлическое). Только в данном случае одновременное прикосновение к двум токопроводящим конструктивным элементам не будет вам грозить абсолютно ни чем.

Однако, только одной системы уравнивания потенциалов недостаточно для полной электробезопасности. Ведь у электрического тока есть ещё одна возможность пройти через ваше тело — от корпуса стиральной машины ток будет стремиться через вас попасть на влажный пол. Существует два способа не допустить прохождения тока по данному пути — УЗО и заземление стиральной машины. Оба данных способа можно и совместить.

розетка с заземляющим контактом Заземление корпуса стиральной машины позволяет избежать удара (прохождения через тело) вас электрическим током. При пробое изоляции на корпус — электрический ток уйдёт в заземление, минуя вас.

Но при выполнении защитного заземления, то есть подводе к стиральной машине третьего провода — РЕ, могут возникнуть некоторые затруднения. Водопроводные трубы в качестве заземлителей применять нельзя! Соединять нулевой рабочий и нулевой защитный проводник без устройства повторного заземления тоже запрещено правилами. В итоге, если у вас двухпроводная сеть, вам остается только надеяться, что корпус электрощитка в вашем подъезде заземлен. Иначе с надеждами на заземление корпуса стиральной машины придется расстаться.

Узнать о заземлении электрощита в вашем подъезде можно у электрика в ЖЭКе, ТСЖ и т.п.

Из всего вышесказанного, делаем следующие выводы:

Если у вас трехпроводная линия, а стиральная машина начала «кусаться», – проверьте целостность цепи защитного заземления. Достаточно просто проверить мультиметром наличие напряжения между корпусом машинки и «фазой».
Если у вас двухпроводная линия, следует постараться организовать для стиральной машины отдельное заземление и систему уравнивания потенциалов.
Если заземление выполнить невозможно, надо все же устроить систему уравнивания потенциалов в ванной комнате и включить в цепь стиральной машины УЗО на 30 мА или менее.

Подключение к вводному щитку

Провод, поступающий от защитного заземления в щиток, присоединяется к главной защитной шине с помощью болта. ГЗШ представляет собой медную или стальную полоску (алюминий не разрешен!), которая крепится прямо к корпусу щитка. На полоске расположены болты М10 с гайками и шайбами, к которым присоединяются провода заземления.

Заземляющий провод от каждого прибора должен крепиться к своему болту. Рядом на изоляторах закрепляется нулевая шина такой же конструкции. Обе шины соединяются между собой толстым проводом.

В дальнейшем никакого соединения нейтральных проводов с защитными не допускается! Нейтральный провод от линии также соединяется с ГЗШ. Автоматы, переключатели и УЗО (устройства защитного подключения) подключаются к шинам в соответствии с проектной схемой.

Внутри дома вся разводка проводится трехжильным проводом. Чтобы не перепутать провода между собой, фазовый провод обозначается красным или коричневым цветом, нулевой — синим или голубым, а заземляющий — желто-зеленым или белым.

Как создавать безопасную обстановку в квартире?

Время постройки здания – главный фактор, от которого в дальнейшем зависит схема используемого подключения. Если имеется в виду новостройка, то серьёзные трудности по причине безопасности и подключений должны отсутствовать.

Ведь строители обычно в таких случаях с самого начала организуют соответствующее заземление. У проводки для электричества с большой вероятностью будет присутствовать третий провод, который заземляет. Таких мер вполне хватает, чтобы избежать поражений от ударов током.

Другое дело – если проживание организовано в доме, построенном ещё во времена Советского Союза. Здесь не обойтись без помощи специалиста. Либо проблема решается самостоятельно. Главное – не оставлять её совсем без внимания. В данном случае можно использовать два варианта.

Работа проводится с выполнением следующих этапов:

Владельцы размещают две шины внутри щита. Одна из них должна быть нулевой, а другая – заземляющей, с соответствующим обозначением. Именно от этих элементов потом осуществляют разводку проводов, отдельно для бытовых приборов, и отдельно – для освещения.
Трёхжильный провод прокладывается от розетки, которая питает стиральную машинку. Главное – чтобы присутствовало медное сечение. Следующие нюансы учитываются при подключении.

Нулевой или синий провод должен соединиться с шиной нулевой. Фазный или красный провод идёт через УЗО мили автомат, а затем присоединяется к такому же фазному счётчику.

Наконец, провод жёлто-зелёного цвета идёт к шине заземления. Заземляющие элементы запрещается подключать к проводам для работы с нулём

При работе с проводами важно отключать электрическое питание полностью.

Для правильного выполнения каждого этапа потребуется несколько разновидностей инструментов:

Острый нож.
Розетка с заземлением.
Трёхжильный провод.
Индикаторная отвёртка.
Плоскогубцы.

Главное – ответственно, внимательно отнестись к работе. Если действия кажутся слишком сложными, то лучше обращаться к специалистам.

Первый способ заземления – наиболее надёжный. Он не нарушает требований законодательства.

Какие ещё решения доступны?

У старых домов часто бывает так, что заземление вообще отсутствует. То есть, провод с заземлением внутри щитка не подключён. Стандартное заземление невозможно организовать и у тех, кто живёт на пятом этаже.

Установка внутри ванной комнаты ведёт к тому, что тело человека принимает ток на себя. Это происходит при одновременном соприкосновении друг с другом двух предметов, способных пропускать электричество.

Создание системы по уравниванию потенциалов избавляет от проблем. Она способствует появлению проводов из металла для соединения предметов, через которые проводится электричество.

Тогда электричество не будет проходить через человека, когда он одновременно касается крана и стиральной машинки, к примеру.

Система предполагает наличие дополнения, которым служит так называемый автомат УЗО. То же самое касается автомата в щитке. В этом случае стиральная машинка просто автоматически выключается, если происходит сбой.

Важным моментом становится использование влагозащищённой розетки. При её отсутствии рекомендуется вообще отказаться от идей установки устройства внутри именно ванной комнаты.

Когда обустраивается электроповодка, требуется пользоваться только цельными разновидностями проводов. При организации стыковки это делается в специальном коробе, после тщательной изоляции для всех компонентов.

Есть и более простой вариант обустройства заземления. При подобных обстоятельствах провод заземления с источником в виде корпуса машинки закрепляется на батарее, либо трубе от канализации. Но в настоящее время решение не относится к безопасным и законным.

Велика вероятность того, что даже соседи будут чувствовать ток, когда они прикасаются к стояку. Поверхность труб страдает от образования трещин, что в итоге приводит к затоплению.

https://youtube.com/watch?v=rWDV1b_AGuk

Как обезопасить машинку в квартире

Для организации безопасности в ванной комнате при наличии стиральной машинки достаточно выполнить несколько простых действий:

Заземление

Эта мера предосторожности способна избавить от многих негативных последствий, но в то же время сохранить семейный бюджет.
Следить за наличием специальных антивибрационных ножек. Как правило, они изготавливаются из резины, так как будучи диэлектриком, резина не подпустит ток в находящуюся на полу воду (при протечке). Плюс такие ножки не позволят стиральной машинке перемещаться в пространстве, тем самым предотвращают разрыв проводов и шлангов.
Подключать сливной шланг стиральной машинки только через вертикальную трубу 30 – 40 см высотой к системе водоотведения

В противном случае насос может случайно забрать воду обратно в барабан, из-за чего машинка может просто «захлебнуться», протечь и повредить электрику.
Не держать вилку стиральной машинки в розетке круглосуточно. Включил, постирал, выключил. Такова должна быть постоянная процедура. В противном случае любой скачек напряжения в сети может привести сперва к малым, но в процессе эксплуатации — и к вполне серьезным последствиям.

Плюс такие ножки не позволят стиральной машинке перемещаться в пространстве, тем самым предотвращают разрыв проводов и шлангов.
Подключать сливной шланг стиральной машинки только через вертикальную трубу 30 – 40 см высотой к системе водоотведения. В противном случае насос может случайно забрать воду обратно в барабан, из-за чего машинка может просто «захлебнуться», протечь и повредить электрику.
Не держать вилку стиральной машинки в розетке круглосуточно. Включил, постирал, выключил. Такова должна быть постоянная процедура. В противном случае любой скачек напряжения в сети может привести сперва к малым, но в процессе эксплуатации — и к вполне серьезным последствиям.

Как сделать заземление стиральной машины своими руками: все способы

Система заземления включает заземляющий контур с заземляющим проводником и разводку к электроприемникам, в том числе, стиральную машинку в помещении объекта.

Заземляющий контур

При отсутствии главной заземляющей шины, на электрощит можно подать «землю» от заземляющего устройства, собранного собственными руками во дворе дома. Обеспечит сопротивление растеканию тока в грунте около 30 Ом заземляющий контур, располагаемый не ближе 1,0 м от стены с самой влажной стороны строения:

Вырываем траншею в форме равностороннего треугольника с длиной сторон 3 м, глубиной 1м, шириной 50–70 см для заземлителя. Дополнительно роем канавку глубиной 0,8 м от траншеи до электросчетчика для подвода заземляющего проводника.
Забиваем в вершины треугольника стальные уголки 40х40х5 мм длиной 3 м, не доходя до дна траншеи 15–20 см.
Привариваем сваркой по периметру к торчащим из земли электродам стальные полосы 40х4 мм.
Выбранный по длине расстояния до электрощитка стальной прут Ø 10, выступающий в роли заземляющего проводника, привариваем одним концом к заземлителю.
На другой конец прута привариваем болт крепления М6 для подключения к шине РЕ электрощитка.
Заземляющий проводник укладываем в канавку и вместе с траншеей засыпаем грунтом.

Разводка системы выравнивания потенциалов

Обустройство своими руками системы выравнивания потенциалов в доме или квартире заключается в полной реконструкции питающей сети с заменой 2 жильного провода L, N на 3 жильный аналог. Менее затратный вариант предусматривает проброс от заземляющей шины к электроточкам одного провода РЕ.

Заземление корпуса стирального агрегата

Если модернизация электропроводки с переходом на систему заземления TN-S затягивается, а эксплуатировать стиральную машинку необходимо, можно сделать индивидуальное подключение электроприбора. Одинарный провод с медной жилой Ø 2,0–2,5 мм соединяем с РЕ земляной шиной электрощитка, далее пробрасываем к розетке, заводим под стакан и соединяем с защитной клеммой.

Это интересно: Установка варочной панели в столешницу своими руками

Заземление стиральной машины в двухпроводной схеме электропитания

Так как заземлять стиральную машину, если нет заземления. В трехпроводной схеме электропитания TN — S, где в электропроводке присутствует защитный проводник PE всё понятно.

В розетке уже установлено заземление, и для подключения стиральной машины достаточно подключить вилку к розетке. А как быть с электросетью TN — C, где защитное заземление отсутствует. Подключить стиральную машину как есть, тоже не выход из положения. Этим вы подвергаете поражению током своих близких, при неисправной технике.

Вот несколько вариантов подключения бытовой техники, которыми не редко пользуются, хотя некоторые из них не безопасны.

1. В качестве заземления используют водопроводную металлическую трубу или трубы отопления. Этот вариант опасен тем, что при пробое изоляции фазного провода на корпус, под напряжением окажется водопровод. При таком способе заземления могут пострадать соседи.

Как происходит поражение электрическим током человека при нарушении изоляции провода

2. Способ выравнивания потенциалов используют при небольшой утечке тока, когда корпус находится под небольшим потенциалом. При касании человеком корпуса прибора и токопроводящих металлических частей водопровода, батарей отопления, ощущается небольшое пощипывание. Нерадивые электрики соединяют все корпуса бытовой техники между собой, и замыкает на водопроводную трубу.

Подключение стиральной машины с заземлением

Это способ аналогичен первому, и повторять его не рекомендуется, так как он опасен для жизни человека. Тем более что ваш сосед по дому может заменить участок металлической трубы на полиэтиленовую, тогда труба останется без заземления, и вы сами можете пострадать.

3. Можно попробовать еще один схожий вариант. В некоторых квартирах можно найти не заделанную арматуру, торчащую из стены или выступающую металлическую закладную. В этой закладной или арматуре можно просверлить отверстие и нарезать подходящую резьбу. Используют такое соединение как заземление.

Здесь опять остаются вопросы, как соединяется эта арматура с землей, имеет ли она соединение с водопроводом и трубами отопления. Какое сопротивление заземления имеет арматуры. Проверка сопротивления мегомметром с трубами водопровода показала в моем случае несколько десятков ом, т. е. прямого соединения с водопроводом нет.

Напряжение фаза — арматура такое же, как и сетевое, с точностью до десятых вольт. Можно попробовать использовать арматуру как проводник заземления совместно с устройством защиты УЗО. Если использовать УЗО в двухпроводной схеме без заземления проводника, тогда в случае пробоя фазы на корпус и при касании корпуса произойдет утечка тока через человека и пол. УЗО сработает.

Подключение стиральной машины без заземления

То есть, чтобы сработало УЗО и отключилась сеть, нужно прикоснуться к корпусу бытового прибора. Через тело человека потечет ток хоть и небольшой (ток утечки УЗО 30 мА). А теперь посмотрим, что произойдет, если в качестве заземления использовать арматуру многоквартирного дома.

При пробое изоляции фазного провода на корпус произойдет утечка тока, но уже не через человека, а через заземление (арматуру). Отключится сеть. Даже если арматура дома соединена с водопроводом, УЗО отключает сеть мгновенно и соседи также не пострадают.

4. Способ защитного зануления тоже имеет недостатки. Провод зануления можно взять с электрощита на лестничной площадке. Рабочий ноль электрощита в двухпроводной схеме соединен через болт с корпусом электрощита. Этот рабочий ноль можно завести в квартиру и провести как заземляющий проводник на все розетки квартиры.

Зануление розетки стиральной машины

Зануление обычно используют в промышленных установках, но иногда и в домовых сетях в качестве заземления. Нельзя занулять средний вывод розетки перемычкой от рабочего нуля. В случае обгорания нуля в общедомовом электрощите, вы останетесь без заземления. Будет работать только УЗО.

УЗО нужно ставить для стиральной машины на ток утечки 30 мА обязательно для всех случаев подключения стиральной машины. Идеальным вариантом для двухпроводной сети TN — С — это сделать свое заземление. Единственно неудобство такого заземления — это нужно пару раз в месяц в зависимости от сырости почвы поливать всю конструкцию соленой водой.

Контур заземления своими руками

Выбирать подходящий вариант заземления стиральной машины только вам. И мой вам совет! Не подвергайте опасности своих родных и соседей!

Как правильно заземлить стиральную машину

Для обеспечения личной безопасности и увеличения срока службы бытовой техники, важно знать, как заземлить стиральную машину. Только купить и установить ее – это лишь полработы, остальное по важности занимает заземление

Для этого не обязательно нанимать специалистов, сделать его можно самостоятельно, предварительно изучив технологию.

Для чего это нужно

Внимание! Мы настоятельно рекомендуем обратиться к специалисту для заземления вашей стиральной машины

Необходимо знать для чего технике требуется этот процесс, ведь многие даже об этом и не знают. И только когда от прибора происходит удар током, начинают задумываться о том, как осуществить заземление стиральной машины. А сделать это стоит сразу после покупки прибора. И на это есть две немаловажные причины:

Если не заземлить стиральную машину в доме или квартире, как это советуют все специалисты, можно получить электротравму.
Отсутствие заземления способно нарушить внутреннюю работу прибора, что в дальнейшем приведет к его поломке (частичной или полной).

Перед тем как сделать заземление для своей стиральной машины, необходимо тщательно ее осмотреть на наличие дефектов и механических повреждений. Если таковых нет, то можно начинать работу.

Технология заземления

Если подключение техники происходит в новостройке, то вопросов с заземлением стиральной машинки своими руками возникнуть не должно. В таких зданиях оно уже обычно присутствует (у проводки третий провод для этого предназначен). И современные приборы также имеют трехжильный провод.

При подключении техники в квартире советской постройки, необходимо решать задачу с заземлением. Для этого существует несколько способов:

Способ 1

Если нет в квартире заземления, то, как заземлить стиральную машину? Этот способ как раз для подобного случая. Защитить технику от перепадов напряжения можно путем уравнивания потенциалов.

В большинстве случаев машинка располагается в ванной комнате и если одновременно будет соприкосновение двух предметов, проводящих ток, он будет проходить через тело человека. Система же уравнивания предполагает соединение токопроводящих предметов металлическим проводом. Таким образом, если одновременно прикоснуться к технике и смесителю, то удара током не последует.

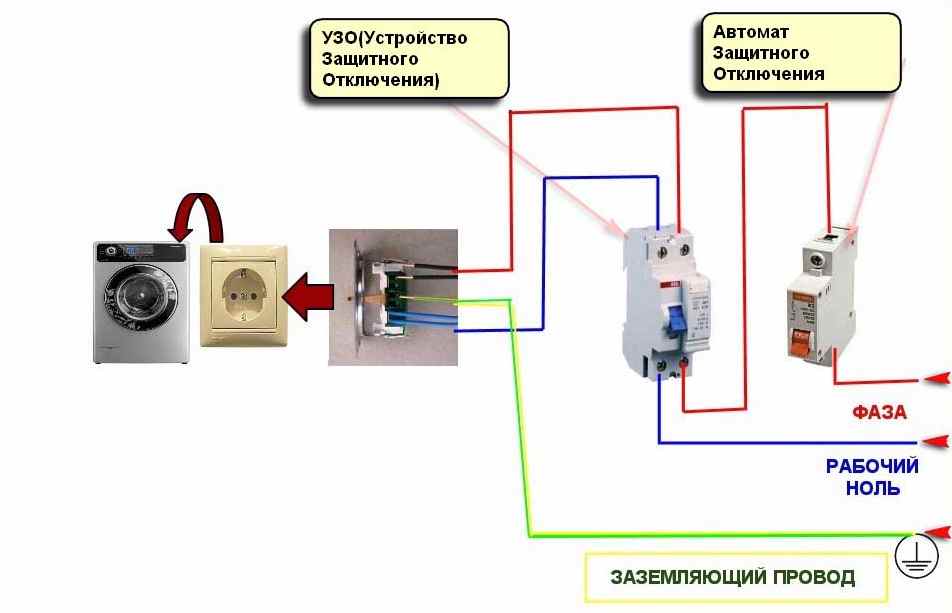

Для этого понадобится в самом щитке установить одну заземляющую шину (PE) и одну нулевую (N). Через них будет проходить вся разводка для бытовой техники и освещения в целом. Далее от розетки до самой техники прокладывается трехжильный кабель, имеющий медное сечение. Провода подключаются следующим образом:

Синий провод (нулевой) присоединяется к шине N;
Красный провод (фазный) проходит через УЗО и автомат для соединения к фазному проводу в щитке;
Желтый/ зеленый провод (заземляющий) необходимо подключить к шине PE.

Чтобы произвести заземление стиральной машины, потребуются следующие инструменты:

Отвертка с индикатором;
Нож;
Трехжильный провод;
Пассатижи;
Розетка, имеющая заземление.

Этот вариант более эффективен и безопасен, однако требует наличия хотя бы минимальных навыков и опыта в электрике!

Способ 2

Внимание! Этот способ применялся раньше и сейчас он опасен и незаконен!

Этот простой вариант позволяет сделать своими руками заземление на стиральную машину. Для его организации достаточно взять заземляющий провод от самого прибора и закрепить его на батарее или трубе. Если ранее он активно использовался в быту, то теперь это стало незаконно.

Его недостатками также являются:

Ток будет ощущаться при касании к стояку;
Будет происходить разрушение самой трубы.

Каким способом организовать заземление, сделать его своими руками или нанять мастера – выбор каждого. Все будет зависеть от личных навыков в области электрики. Если нет уверенности в собственных силах, лучше обратиться к специалистам.

https://youtube.com/watch?v=MmbWB69iriA

А при планировании самостоятельной работы важно не забывать о технике безопасности при обращении с электроэнергией

Чиним сами!

Перед тем, как приступать к самостоятельному ремонту стиральной машины необходимо убедиться, что вилка подсоединена к розетке. Возможно причина в том, что бытовая техника просто обесточена. Ведь зачастую мы забываем проверить самый простой вариант и сразу бьем тревогу. Затем проверим наличие в сети электричества. Для этого можно подключить любой электроприбор и проверить его работоспособность. Если электричество есть, машинка подключена к сети, но она все еще не включается, тогда самое время приступать к ремонту.

Исправна ли розетка?

Для проверки исправности различных проводников, которые могут сломаться, лучше всего использовать тестер. Данный прибор так же называют мультиметром. С помощью него мы будем искать неисправности, «прозванивая» различные провода и тд. Краткая видео инструкция о том, как пользоваться мультиметром здесь:

https://youtube.com/watch?v=uOCrsmnC54s

Для того, чтобы проверить розетку, вы так же можете использовать индикаторную отвертку или какой-нибудь электроприбор. Для наглядности лучше использовать лампу. Если подключенная к данной розетке лампа светиться, значит, розетка исправна. Если не светиться, то мы нашли нашу поломку. И осталось лишь ее устранить.

Для этого, обесточим квартиру. Это делается в щитке. Затем при помощи отвертки снимаем крышку, и чиним или меняем розетку. Для наглядности, прилагаем видео:

https://youtube.com/watch?v=2QpGqTTddxM

Работает ли сетевой провод?

При неосторожном использовании сетевой провод стиральной машины может выйти из строя. Обычно он перетирается или происходит обрыв. Для того, чтобы проверить этот вариант неисправности, проверим при помощи мультиметра провода

Если обнаружили обрыв, то лучше заменить весь провод. В крайнем случае, вы можете найти место обрыва и устранить его при помощи скрутки или паяльника. Но этот вариант мы не рекомендуем

Для того, чтобы проверить этот вариант неисправности, проверим при помощи мультиметра провода. Если обнаружили обрыв, то лучше заменить весь провод. В крайнем случае, вы можете найти место обрыва и устранить его при помощи скрутки или паяльника. Но этот вариант мы не рекомендуем.

Поломка кнопки, которая включает машинку

Если модель вашей машинки не нова, тогда поломка может быть связана с кнопкой, которая включает машинку. С кнопкой соединены два провода. При помощи тестера необходимо убедиться в том, что эти провода, а так же сама кнопка исправны. Кнопку проверим как в выключенном, так и во включенном положении. Если в процессе «прозвона» мультиметром вы нашли неисправность кнопки, то заказываем новую и меняем.

Модуль и командоаппарат

Если все предыдущие проверки показали, что все исправно, то переходим к следующей возможной причине – поломке модуля. Как и в других наших статьях, мы не рекомендуем чинить или менять модуль электроники стиральной машины самостоятельно тем людям, которые не обладают достаточными навыками в решении схожих задач.

Но прежде чем вызывать профессионала, вы можете проверить другие возможные неисправности.

Неисправность фильтра помех

Есть вероятность, что вышел из строя фильтр помех. Эта деталь стиральной машины нужна только для того, чтобы различные бытовые приборы, такие как телевизор, радио и компьютер не получали помехи при работе машинки. Он может поломаться при долгосрочной эксплуатации стиральной машины или при коротком замыкании. На входе к нему подсоединены три провода, а на выходе два. Его мы так же прозвоним при помощи тестера и удостоверимся в его нормальной работе. Если он неисправен, то покупаем новый и меняем.

Поломка блокировки

Если неисправна блокировка, то вы можете наблюдать следующую проблему: при подключении к сети индикатор светиться. Но даже при закрытом люке стирка не начинается. Для того, чтобы проверить есть ли напряжение на блокировке, когда стиральная машина включена. Если напряжение есть, и она не выполняет свои функции, значит, ее необходимо заменить.

Инструкция по самостоятельной замене блокировки в видео формате здесь:

https://youtube.com/watch?v=YhMMJN7s-48

Нарушение целостности и обрыв проводов электросхемы

Во время работы стиральной машины некоторые провода могут соприкасаться с отдельными ее деталями. Такая ситуация может вызвать трение и обрыв проводов. Так же от вибраций они могут отключиться от гнезд креплений. Для того, чтобы обнаружить данную неисправность необходимо внимательно оглядеть все провода. Подобный осмотр даст возможность обнаружить данную неисправность. Так же можно «прозвонить» подозрительные места тестером.

Надеемся, этот материал поможет вам решить проблему. Удачного ремонта!

Основные способы заземления стиралки

Если подключение проводится в квартире либо доме с электроснабжением в три провода (нулевой, фазный и заземляющий проводник), то нет необходимости в каких-либо дополнительных электромонтажных работах.

В большинстве помещений смонтирована устаревшая схема электроразводки из двух проводников. И вопрос о том, как заземлить стиральную машину, если нет заземления, возникает у каждого, кто задумывается о безопасности членов своей семьи.

Формально эксплуатация стирального устройства, как CANDY RO4 1274DXH5\1-S, в такой ситуации возможна, но гарантии при аварийном замыкании фазы на внешние детали прибора ни один из производителей не даст.

Читайте: Как работает стиральная машина

Как заземлить стиралку в ванной

Распространены несколько вариантов заземления стиральной машины в ванной, причем некоторые из них довольно спорны:

Подсоединение кабеля, идущего от обшивки стиралки к системам водоснабжения, газоснабжения, подачи тепла либо армирующим элементам конструкции стен. Способ чреват коррозией металла в месте подключения, а при пробое на кожух агрегата под напряжением в 220 Вольт окажется весь стояк. К тому же, после замены на нижерасположенных этажах старых коммуникаций на пластиковые, установленное заземление стиралки в квартире теряет смысл.
Метод выравнивания потенциалов. Подключение заземляющего контакта на вилке машинки, например, Beko WRE6512BWWPT, ко всем металлическим коммуникациям в помещении. При пробое фазы на проводящие делали машинки происходит выравнивание потенциалов и при одномоментном прикосновении к ней и трубам ощущается довольно неприятное, но не смертельное пощипывание. Но при этом разряд теперь будут ощущать не только владельцы неисправной машины, но и их соседи.
Способ защитного зануления. При этом от выделенной для машинки розетки с тремя клемами («евророзетки») дополнительно протягивается одножильный кабель, который крепится к корпусу электрощитка отдельным (!) болтом или шиной.

Третья схема часто встречается в новостройках, но требует регулярного надзора и обслуживания. При пробое фазы на корпус зануление превращает его в короткое замыкание с последующим срабатыванием устройства защиты и отключением поврежденного оборудования от сети

Причем важно именно проведение провода к щиту, а не подсоединение непосредственно в розетку ввиду практически тотального износа сетей и риска отгорания рабочего нуля в щитке или подвальном помещении

Самый эффективный способ заземления

Напрашивается вывод, что ни один из описанных способов не даст стопроцентной гарантии безопасности. Более того, жизнь обитателя многоквартирного дома напрямую зависит от добросовестности сотрудников коммунальных служб и творческого подхода соседей к монтажу.

Правильным решением будет дополнение смонтированного контура заземления аппаратом, производящим аварийное выключение:

выделенный автомат в электрощите;
устройство защитного выключения (УЗО), установленное рядом с машинкой.

Рекомендуем: 7 секретов использования бытовых приборов

Необходимо устанавливать только те модели УЗО, которые изготовители создали специально для стиральных машин, например, для Gorenje W7523/S1.

Заземление в ванной: подключаем стиральную машину правильно
