Пуэ-7 п.1.7.10-1.7.48 заземление и защитные меры электробезопасности область применения. термины и определения

Содержание

Основная система уравнивания потенциалов

Под основной системой уравнивания потенциалов понимается создание эквипотенциальной зоны в пределах электрооборудования. Цель создания – обеспечить безопасность человека и оборудования в экстренных ситуациях: срабатывание системы защиты от молний, занос потенциала, коротком замыкании.

В электрооборудовании до 1 кВ основная система уравнивания потенциалов соединяет перечисленные проводники:

  • нулевой защитный РЕ- или РЕN-проводник питающей линии в системе TN;
  • заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и TT;
  • заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание;
  • металлические конструкции здания: трубы коммуникаций, части каркаса здания и централизованных систем вентиляции и кондиционирования;
  • заземляющее устройство системы молниезащиты 2-й и 3-й категории;
  • заземляющий проводник функционального, действующего, заземления при его наличии и отсутствии ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;
  • металлические оболочки телекоммуникационных кабелей.

По Правилам устройства электроустановок (п. 1.7.82) все указанные составляющие должны присоединяться к главной заземляющей шине при помощи проводников системы уравнивания потенциалов – это и является соединением с основной системой уравнивания потенциалов.

На рисунке указан специализированный искровой разрядник с малым напряжением срабатывания для систем уравнивания потенциалов.

Элемент, который не соединен с главной заземляющей шиной, является очень грубым нарушением целостности основной системы уравнивания потенциалов. Появление разности потенциалов, которое может привести к возникновению искры, – непосредственная угроза жизни человека и безопасности объекта.

Принцип соединения железобетонных конструкций

Соединения между деталями производятся, ориентируясь на образование между ними электрической цепи (проходит по металлу). Заблаговременно подготавливаются закладные элементы внутри железобетонных конструкций, посредством которых реализуется соединение технологического или электрического оборудования для последующего заземления.

Наличие болтов, заклепок, сварки или аналогичных соединений позволит смонтировать постоянную коммутационную электрическую цепь. При отсутствии подобных соединений предусмотрен вариант создания аналогичных соединений с использованием гибких перемычек. Эти элементы привариваются к частям конструкции. Стандартизация сечения перемычек составляет 100 кв. мм и выше.

Выбираем сечение кабеля

Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром.

Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм2, а алюминиевой — 2 мм2. При достаточно больших токах сечение провода выбирают по подключаемой мощности. Обычно исходят из расчета, что нагрузка величиной 1 кВт требует 1,57 мм2 сечения жилы. Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых — это 5А на 1 мм2, для медных — 8А на 1 мм2. Проще говоря, если у вас стоит проточный водонагреватель на 5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 25А, и для медного сечение должно быть не менее 3,2 мм2.

Pixabay

Силовой кабель АВВГ: алюминиевые жилы (1-4), сечение от2,5 до 50 мм2, поливинилхлоридная изоляция, поливинилхлоридная оболочка. Предназначен для прокладки как в сухих, так и во влажных помещениях.

Силовой кабель ВВГ: медные жилы (1-4), сечение от 1 до 50 мм2, поливинилхлоридная изоляция, поливинилхлоридная оболочка. Используется для прокладки в сухих и влажных помещениях.

Учтите, из ряда предпочтительных величин сечений (0,75; 1; 1,5; 2,5; 4; 6 мм2 и т.д.) для алюминиевых проводов сечение выбирают на ступень выше, чем для медных, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 мм2, то для алюминия следует брать 4 мм2, если же для меди нужно 4 мм2, то для алюминия — 6 мм2 и т.д.

Pixabay

Провода для внутренних силовых и осветительных сетей часто укладывают в защитные гофрированные пластиковые шланги.

Кабель ВБбШв: медный поливинил-хлорид по жиле, поливинилхлоридная оболочка, броня из оцинкованных стальных полос, герметичный внешний шланг. Может применяться везде, где существует опасность механических повреждений проводки в процессе эксплуатации.

А вообще, кабель для дома лучше выбирать большего поперечного сечения, чем требуется, — вдруг вы захотите подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

Итак, вы, наконец, определились с материалом и сечением. Следующим шагом будет выбор марки кабеля или провода.

Что можно использовать в качестве естественного заземлителя?

Нередко при организации заземления на объекте у монтажников и заказчиков возникает вопрос — можно ли использовать элементы строений и смежных конструкций в качестве заземлителей: трубы, фундаменты, опоры забора и пр.?

Ответ на этот вопрос представлен в Правилах устройства электроустановок 7 изд.:

1. Согласно пункту 1.7.109 в качестве естественных заземлителей могут быть использованы:

1) металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей, в том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах; 2) металлические трубы водопровода, проложенные в земле; 3) обсадные трубы буровых скважин; 4) металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т. п.; 5) рельсовые пути магистральных неэлектрифицированных железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами; 6) другие находящиеся в земле металлические конструкции и сооружения; 7) металлические оболочки бронированных кабелей, проложенных в земле. Оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается.

На фото: использование естественных конструкций в качестве заземлителей

2. Пункт 1.7.110. гласит:

Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводов канализации и центрального отопления. Указанные ограничения не исключают необходимости присоединения таких трубопроводов к заземляющему устройству с целью уравнивания потенциалов в соответствии с пунктом 1.7.82.

На фото: заземляющий проводник подключен к трубопроводу, используется в системе уравнивания потенциалов

Занимайтесь заземлением и молниезащитой правильно! Получите бесплатно консультацию по выбору, расчётам и монтажу у наших технических специалистов!

Источник

Требования к защитному заземлению


Чтобы заземляющие установки выполняли свои функции, они должны соответствовать определенным параметрам и указаниям производителя оборудования.

Нюансы, которые влияют на функционал:

  • Сопротивление грунта из-за его физико-химических особенностей. Лучше всего проводит ток влажная глина, графитовая крошка, торф, солончаки или морская вода. Хуже – сухой песок или твердые породы – гранит, щебень, кварц, асфальт, бетон.
  • Площадь контакта заземлителя с почвой. Чем больше площадь, тем более благоприятные условия создаются для перетекания тока, тем быстрее это происходит. Увеличить площадь можно, установив большее количество электродов по контуру здания. В этом случае их соединяют вместе стальной пластиной в единое целое. Если увеличить размер одного электрода, общая площадь также увеличится. Увеличить площадь помогает установка вертикального металлического контура, если нижние слои грунта имеют большее сопротивление, чем поверхностные.

Поскольку добиться идеального сопротивления почвы трудно, устройства создаются исходя из ее характеристик. Для каждой электрической установки существуют свои нормы сопротивления заземлительных устройств. Например, для электрической подстанции с напряжением более 100 кВт сопротивление не должно быть больше 0,5 Ом, а для домашней сети с системой ТТ, а также применением автоматического отключения – до 500 Ом.

Необходимо обязательно обрабатывать сварные швы заземления от коррозии

Заземлители из металла не должны покрываться лакокрасочными материалами. Иногда в качестве заземляющего устройства используется подземная часть здания с металлическими конструкциями – электропроводящий бетон с арматурой внутри. Нельзя использовать газовые металлические трубы для решения проблемы заземления.

Согласно Правилам устройства электроустановок заземлению подлежат:

  • Сети, напряжение которых выше 380 В.
  • Особо опасные и наружные установки.

Части оборудования, подлежащие занулению и заземлению:

  • Корпуса электрического оборудования.
  • Вторичная трансформаторная обмотка.
  • Приводы электрических приборов.
  • Распределительные щиты, каркасы шкафов.
  • Металлические конструкции оборудования.
  • Железная оболочка кабеля.

Как следует соединять железобетонные конструкции

Если фундамент дома выполнен из свай, то их арматуру лучше всего соединить с арматурой ростверка или блоков фундамента с использованием электродуговой сварки.

Однако пространственные каркасы колонн и стаканов фундаментов, которые обычно выполняют из металла, а также арматурные сетки их подошв, нужно сваривать путем точечной сварки.

Существует два вида заземления: искусственное и естественное. Роль естественного заземления выполняют части металлических конструкций объекта, постоянно находящиеся в земле: арматура фундамента, водопровод, обсадные трубы и т.д. Искусственное заземление — это отдельная самостоятельная конструкция, монтирующаяся в землю. Практически каждый подрядчик сталкивается с вопросом при установке заземления, какой заземлитель лучше: искусственный или естественный?

Для ответа на данный вопрос обратимся к нормативным документам, а именно к пунктам 1.7.54 и 1.7.109 “Правил Устройства Электроустановок” (ПУЭ). Здесь мы видим ответ: для заземления подойдут как естественные, так и искусственные заземлители. Давайте выясним, в каких случаях правильнее применить тот или иной способ? Разберем подробнее каждый из вариантов.

Вариант 1. Естественный заземлитель

Если вы решили использовать естественный заземлитель, то вам нужно знать о многих факторах: типе фундамента объекта, его материале, а также об агрессивности грунта. В разделе ПУЭ 1.7.109 изложены варианты конструкций объекта, которые можно применить в качестве заземлителя.

Все элементы естественного заземлителя должны быть объединены в общий контур и контактировать с землей для отвода токов непосредственно или через бетон. Также, выбранный заземлитель должен удовлетворять требованиям ПУЭ касательно величины площади поперечного сечения проводника (Таблица 1.7.4). В процессе эксплуатации естественного заземлителя, нельзя допустить разрушение его структуры или нарушение работы устройств, связанных с ним.

Не допускаются в качестве заземлителя трубы канализации и центрального отопления, а также трубопроводы для горючих и взрывоопасных смесей. Трубы легко поддаются коррозии металла, разрывая при этом электрический контакт. Данный вид заземления безусловно более экономичный: не требует затрат на материалы, монтаж и демонтаж заземляющего устройства, но в ходе его длительной эксплуатации, ремонт поврежденных участков будет стоить не меньше, чем установка отдельного заземления.

Естественный заземлитель

Вариант 2. Искусственный заземлитель

Представляет собой совокупность электродов, установленных в земле и объединенных с электрооборудованием с помощью заземляющего проводника. В качестве материала электродов применяют омедненную сталь, оцинкованную сталь или черные металлы:

  1. Омедненная сталь — имеет наиболее высокую электропроводность и сцепление с различными материалами. Соединение меди и стали крепче, чем с цинком, поэтому омедненные стержни прочнее, чем оцинкованные. Медь менее электрохимически активная, чем цинк и сталь, что увеличивает срок службы до 100 лет.

  2. Оцинкованная сталь — коррозионностойкий материал с низким удельным сопротивлением. Электроды из данного металла имеют высокую устойчивость к кислотным средам со средним сроком службы 30 лет.

  3. Черные металлы — имеют высокую механическую прочность, но быстро разрушаются при эксплуатации в агрессивной среде грунта, образуя ржавчину и коррозию. И, как следствие, получаем высокое сопротивление растекания тока, представляющее опасность для жизни человека.

Размеры проводников должны соответствовать требованиям ГОСТ Р 50571.5.54-2013. Множество вариантов установки заземляющего устройства помогает обеспечить нужную площадь контакта поверхности заземлителя с грунтом, что в свою очередь позволяет влиять на значение сопротивления растеканию тока. Преимуществом искусственного заземлителя является то, что его можно установить глубоко в землю, где удельное сопротивление ниже за счет грунтовых вод, которые стекают вниз. Это обеспечивает стабильность итогового сопротивления.

Искусственный заземлитель

Подведем итоги: можно выбрать в качестве заземлителя любой из описанных выше вариантов, главное подойти к данному вопросу ответственно. Для безопасности вашего дома и продолжительного срока службы, выбирайте заземление с антикоррозионным покрытием, изготовленным в соответствии с нормативными правилами. Позвоните или напишите в наш Технический центр и мы подберем для вашего объекта нужный комплект заземления.

Преимущества перед искусственным контуром

Заземлитель естественного типа применяется только в том случае, когда он полностью удовлетворяет всем запросам, которые существуют к устройствам заземления. Искусственный заземлитель применяется в том случае, когда необходимо значительно понизить ток, что будет уходить в почву через естественный заземляющий контур.

Исходя из этого можно сделать вывод, что в большинстве случаев применяются естественные заземлители, при этом искусственные не применяются. Благодаря такой конструкции можно в большей мере сэкономить на материалах, которые используются при создании контура заземления. Помимо этого, силы на монтаж, финансовые расходы будут уменьшены, а использование приспособления будет проще.

Разновидности вертикальных заземлителей

Распространены следующие виды вертикальных заземлителей:

  • традиционный;
  • модульный;
  • гибкий;
  • бесконтактный;
  • для засушливых регионов.

Традиционный

Самый простой вариант. Отрезки стального проката длиной до 5 м вколачивают в землю кувалдой или специальным электроинструментом.

Для изготовления электродов используются:

  • уголок: минимальная толщина полки — 4 мм;
  • полоса: минимальная толщина — 4 мм, минимальное сечение — 48 кв. мм;
  • труба: минимальная толщина стенки — 3,5 мм;
  • прут: минимальный диаметр — 10 мм, оцинкованного — 6 мм.

Заземлитель молниеотвода

Минимальное сечение электродов и подводящих шин для заземлителей молниезащиты составляет 160 кв. мм.

Круглые электроды наиболее предпочтительны, поскольку:

  • при том же сечении имеют меньшую площадь поверхности, потому меньше ржавеют;
  • легче вбиваются в грунт;
  • требуют в 1,5 раза меньших затрат стали и обходятся в 1,75 раза дешевле прочих разновидностей.

Недостаток традиционного заземлителя: глубина залегания относительно невелика.

Модульный (наращиваемый)

Используются круглые стержни, снабженные конструктивными элементами для прочного соединения. По мере погружения в грунт электрод наращивается, что позволяет достигать любой глубины.

Достоинства модульного заземлителя:

  1. Высокая эффективность, обусловленная значительной глубиной погружения: чтобы обеспечить сопротивление в 2 Ома достаточно 1-го электрода длиной 12 м, тогда как 3-метровых для этого требуется 15 м и более.
  2. Компактность: заземлитель занимает мало места на поверхности участка.
  3. Долговечность: модули имеют коррозионноустойчивое медное или цинковое покрытие.

Параметры модулей:

  • диаметр: 12 – 25 мм;
  • длина: 1,2 – 5 м.

Применяются разные способы соединения секций:

  • резьбовыми муфтами;
  • резьбовое без муфты (стержни навинчиваются один на другой);
  • муфтой без резьбы;
  • фрикционный метод: один стержень заклинивается в другом.

При выборе модульного заземлителя внимание обращают на характеристики покрытия:

  • толщина;
  • адгезия: подразумевается сила сцепления покрытия с основным материалом, препятствующая его соскальзыванию в процессе внедрения в грунт.

Гибкий

Электрод изготовлен в виде тонкостенной трубы из нержавеющей стали (толщина стенки составляет 1 – 2 мм) с находящимся внутри сердечником из полужесткого пластичного материала.

Он хорошо переносит процесс забивания, но при попадании на препятствие в грунте (камень и пр.) изгибается и обходит его. Наконечник делают закругленным, чтобы он лучше соскальзывал с препятствия.

Стандартный диаметр стальной трубы — 15 мм. Диаметр «начинки» из пластичного материала больше, за счет чего она после запрессовывания в трубу удерживает последнюю от смятия.

Другой способ изготовления упругого сердечника — заливка в трубу эпоксидной смолы, какого-нибудь эластомера или полиуретана. При отвердении эти материалы стремятся увеличиться в объеме, чем и обеспечивается требуемый натяг.

Выгоды от использования электродов данного типа:

  • возможность обходить твердые включения в грунте;
  • уменьшение затрат стали.

Бесконтактный

При конструировании этого заземлителя преследовалась цель исключить контакт металлического электрода со средой грунта, вызывающей электролитическое растворение металла.

Бесконтактный заземлитель сооружается так:

  1. В грунте бурят скважину.
  2. Вставляют в горловину скважины трубу из гетинакса или иного изолятора, так чтобы она располагалась выше уровня земли.
  3. Засыпают в скважину и трубу токопроводящую засыпку.
  4. Внедряют в засыпку металлический электрод такой длины, чтобы его нижний конец был выше поверхности земли.
  5. Кладут на засыпку тяжелый диск с отверстием для электрода, компенсирующий усадку засыпки и поддерживающий таким образом ее плотность и хороший контакт с электродом.

При таком подходе срок службы электрода увеличивается в 5 – 10 раз. Особенно уместно данное решение в зонах с агрессивными грунтами.

Для засушливых регионов

В грунте устраивается железобетонная емкость с люком вверху для заполнения водой. К низу емкости подсоединяют сеть из стальных труб с отверстиями в стенках для истечения воды, выполненными с определенным шагом. Эти трубы покрываются материалом, впитывающим влагу, например, бетоном или цементом.

Марку раствора необходимо подобрать так, чтобы добиться оптимальной скорости фильтрации влаги в грунт. Тогда воду в заземлитель придется заливать реже. Подключение заземляемого элемента осуществляется к арматурному каркасу ж/б емкости.

Из чего состоит заземление

  1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
  2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
  3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

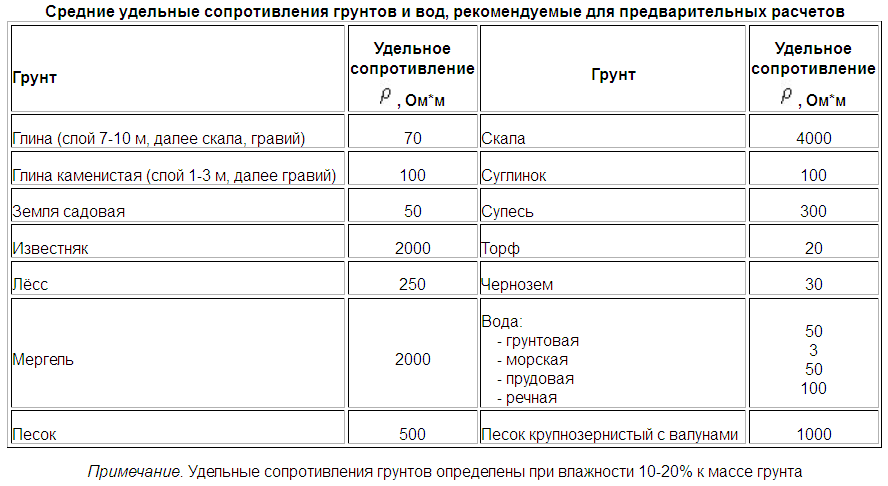

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

  • Глина пластичная, торф = 20–30 Ωм·м
  • Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
  • Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

  • R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
  • Рэкв — удельное сопротивление грунта, см. информацию выше.
  • L — общая длина каждого электрода в контуре.
  • d — диаметр электрода (если сечение круглое).
  • Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

  • Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
  • b — ширина электрода — заземлителя.
  • ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Другие варианты


Существуют и другие естественные заземлители. Чтобы изучить подходящие варианты, можно воспользоваться ПУЭ п.109 раздела 1.7. В нем говорится том, что вполне подходит применение трубопровода из стали. Основным условием является наличие внутри трубопровода негорючей жидкости. Кроме этого, в качестве естественного заземлителя можно взять металлическую обсадную трубу скважин.

Для ЛЭП, как заземлители, применяют железобетонные подножники, поскольку при контакте с грунтом они хорошо увлажняются.

Таким образом, используя естественные заземлители, можно значительно сэкономить время и деньги, однако требуется учитывать большое количество факторов, способных повлиять на безопасность. Конструкции не только должны образовывать единую цепь, но и оказывать сопротивление, не превышающее допустимого параметра.

Для чего нужно заземление Видео

Чтобы разобраться в том, зачем нужно заземление в доме – придется ознакомиться с его основным назначением. Как уже отмечалось в ранее представленном разделе, заземление служит для защиты человека от опасного потенциала, случайно оказавшегося на корпусе действующего оборудования. С порядком его работы и назначением проще всего ознакомиться на многочисленных примерах, представленных на видеороликах.

В заключение отметим, что понимание назначения заземления поможет сберечь здоровье работающих с электрооборудованием людей.

Попробуем сегодня немного разобраться в том, что же это такое, заземление и его составляющие. В помощь возьмем правила устройства электроустановок (далее ПУЭ), в которых все достаточно просто и лаконично прописано.

Итак, согласно п.1.7.28. ПУЭ, заземление — это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

На рисунке 1 приведен элементарный пример заземления, который практически повсеместно у нас встречается (три стальных уголка вбитых в землю по фигуре вершин треугольника и соединенных между собой полосовой сталью). Для кого-то из определения заземления может быть непонятна фраза – электрическое соединение. Давайте рассмотрим определение этого понятия.

Согласно ГОСТ Р 52002-2003. Электротехника. Термины и определения основных понятий, электрическое соединение – это соединение участков электрической цепи, с помощью которого образуется электрическая цепь (выполненное к примеру из гибкого голого медного кабеля и служащее для обеспечения надежного электрического контакта). С определением заземления вроде бы разобрались, теперь для полного понимания, необходимо разобраться с его видами. Итак, согласно ПУЭ, заземление может быть защитным и рабочим:

— п.1.7.29. Защитное заземление — заземление, выполняемое в целях электробезопасности. — п.1.7.30. Рабочее (функциональное) заземление — заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности).Пункт 1.7.30 ПУЭ более подробно рассмотрим в вопросе разновидностей нейтралей. Как было сказано выше, устройство заземления приведенное на рисунке 1 состоит из нескольких составляющих, это металлические уголки, полосовая сталь и провод, если говорить научным языком, то это заземлитель и зазмеляющий проводник. Итак, возвращаясь снова к ПУЭ, п.1.7.15, заземлитель – это проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду (в нашем случае, это металлические уголки и полосовая сталь). Разновидностей заземлителей бывает две:

— искусственный заземлитель (п.1.7.16 ПУЭ)- заземлитель, специально выполняемый для целей заземления (и снова как пример металлические уголки на рисунке 1); — естественный заземлитель (п.1.7.17 ПУЭ)- сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления (пример: металлическая арматура, входящая в устройство железобетонных элементов, фундаменты опоры линий электропередач и подстанций).

А вот заземляющий проводник (п. 1.7.18 ПУЭ) – это проводник, соединяющий заземляемую часть (точку) с заземлителем (провод на рисунке 1). И самое главное заземляющее устройство (п. 1.7.19 ПУЭ) – это совокупность заземлителя и заземляющих проводников. На этом статья закончена, надеюсь, что для большинства сомневавшихся, она оказалась полезной.

Из чего делают естественные заземлители

Естественные заземлители используют, чаще всего, чтобы заземлить электроустановку, например, металлические части (арматуру), входящие в устройство железобетонных элементов, допустим, фундаменты опоры линии электропередач и подстанций, а также фундаментов зданий. Кроме того, в качестве естественного заземлителя могут использоваться разного рода металлические подземные коммуникации, например, трубопроводы, броня или оболочка кабелей. В некоторых случаях, допустимо дляестественного заземлителя использовать и наземные коммуникации, например, рельсовые пути.

Рабочее заземление

Предназначено для обеспечения нормальной работы оборудования во всех режимах работы. Это относится и к аварийным ситуациям.

Рабочее или функциональное заземление — это заземление точки или точек токоведущих частей оборудования, предназначенное для обеспечения работоспособности электрооборудования, не в целях электробезопасности.

На рисунке снизу показана схема из учебника рабочего заземления для различных сетей.

Функциональным назначением данной опции является поддержание работоспособности оборудования и защитных аппаратов в штатном и аварийном режимах. Зачастую она используется для срабатывания специальных устройств.

Это могут быть плавкие предохранители, резисторы и т.п. Основным назначениям функции является препятствие сбоям, их локализации и препятствие их распространению.

Правила техники безопасности запрещают совмещать защитное и рабочее заземление. Что связано с тем, что электрические атмосферные помехи, например, от грозозащиты зданий и сооружений, могут совместиться с токами сети.

Это может привести к сбоям оборудования, например, компьютеров, сложной электронной техники и т.п. А так же к выходу оборудования из строя.

Кроме этого, такое совмещение сделает защиту от напряжения не эффективной. А в аварийной ситуации она вообще перестанет функционировать.

В качестве заземлителей применяют металлические стержни. Их должно быть не менее двух, и расстояние между ними составляет 1 м.

При этом необходимо соблюдать следующие правила, определяемые по ПУЭ:

  1. В качестве рабочего заземления запрещается использовать трубопроводы в любой ситуации.
  2. Запрещается выводить кабель наружу и подключать к шине в месте неподготовленном для этого. Так как плохой контакт не обеспечит надежной защиты, а в процессе эксплуатации он ухудшится из-за коррозии металла.
  3. Последовательное подключение оборудование к шине заземления категорически запрещается.
  4. Запрещено к одной контактной площадке на шине заземления подсоединять несколько кабелей от оборудования.

На вышеприведенном рисунке показан пример металлосвязи с электрооборудованием.

Виды заземления

В классификации видов заземления присутствует два основных его вида:

  • Рабочее.
  • Защитное.

Есть и несколько подгрупп: радиозаземление, измерительное, инструментальное, контрольное.

Рабочее

Существует определенная категория электрических установок, которые не будут работать, если их не заземлить. То есть, основанная цель сооружения заземляющей системы – это необеспечение безопасности эксплуатации, это обеспечение самой эксплуатации. Поэтому в этой статье данный вид нас интересовать не будет.

Защитное

А вот этот вид специально устраивается с целью обеспечить безопасность работы электроустановок. Он делится на три категории в зависимости от назначения:

  • Молниезащита.
  • Защита от импульсного перенапряжения (перегруз линии потребления тока или короткое замыкание).
  • Защита электросети от электромагнитных помех (чаще всего данный вид помех образуется от рядом работающего электрического оборудования).

Нас интересует именно импульсное перенапряжение. Назначение заземления данного типа – это безопасность обслуживающего персонала и самой установки в процессе аварии или поломки оборудования. Обычно такая поломка внутри электрического агрегата – это замыкание провода электрической схемы на корпус прибора. Замыкание может происходить непосредственно или через любой другой проводник, например, через воду. Человек, коснувшийся корпус установки, подвергается воздействия электрического тока, потому что становится его проводником в землю. По сути, он сам становится частью заземляющего контура.Схема заземления в частном доме

Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту

Вот почему, чтобы устранить такие ситуации и устанавливается заземление корпуса на контур, расположенный в земле. При этом срабатывание заземляющей схемы – это толчок для системы автоматов, которые тут же отключают подачу электроэнергии к оборудованию. Все это располагается в специальных силовых и распределительных щитах.

Сопротивление заземлению

Есть такой термин, как сопротивление растеканию тока. Для простых обывателей легче будет воспринимать, как сопротивление заземлению. Вся суть этого термина заключается в том, что схема заземления должна работать корректно с определенными параметрами. Так вот сопротивление является основным из них.

Оптимальный вариант этого значения – ноль. То есть, лучше всего использовать материалы для сборки контура, у которых электропроводность самая высокая. Конечно, добиться идеала никак не получится, поэтому старайтесь выбирать именно те, у которых сопротивление самое низкое. К ним относятся все металлы.

Есть специальные коэффициенты, с помощью которых производится определение показателя сопротивления заземляющего контура, эксплуатируемого в разных условиях. К примеру:

в частном домостроение, где используются сети на 220 и 380 вольт (6 и 10 кВ), необходимо устанавливать контур с сопротивлением 30 Ом.

  • монтируемая газопроводная система, входящая в дом, должна заземляться схемой в 10 Ом.
  • молниезащита должна иметь сопротивление не более 10 Ом.
  • Телекоммуникационное оборудование заземляется контуром 2 или 4 Ом.
  • Подстанции от 10 кВ до 110 кВ – 0,5 Ом.

То есть, получается так, что чем больше мощность силы тока внутри оборудования или приборов, тем ниже должно быть сопротивление
