Установка и настройка спутниковой антенны своими руками

Содержание

Самое лучшее место на стене для тарелки

Наиболее важный этап подключения телевидения Триколор – выбор места, где будет размещена спутниковая тарелка. Крепить тарелку необходимо на южной стороне стены. Она должна быть защищена от прямого воздействия солнечных лучей, дождя, снега, ветра.

При выборе места рекомендуется обратить внимание на следующие моменты: 1. Рядом с выбранным местом нет высоких многоэтажек, деревьев, которые могут задерживать сигнал

2. Устанавливать тарелку необходимо ближе к телевизору. Так качество картинки будет выше, а сигнал четче. Избегать следует следующих мест для крепления антенны: 1. Любые застекленные балконы, лоджии. 2. Места, где отсутствует водоотвод. Небезопасно ставить антенну под крышей, так как на устройство может попадать дождевая вода или растаявший снег.

Вид крепления тарелки к стене, а также крепежные материалы выбираются в зависимости от места, где будет происходит монтаж.

Важно знать о телевидении

Телевидение со спутника работает по тому же принципу, что и иные форматы вещания. От вещателя отправляется волна излучения определенной длины, тем самым идет трансляция на конкретной частоте.

Для просмотра телевидения пользователю также требуется приемник, который принимает сигнал и транспортирует его по кабелю до устройства вывода изображения. В качестве него используются спутниковые антенны.

Ретранслятором телевидения служит спутник, размещенный на геостационарной орбите. Он передает сигнал в частотном диапазоне от 0.3 до 3 ГГц.

Ввиду большой дистанции и прохождения плотных слоев атмосферы только высокочастотное излучение может достичь поверхности Земли и поступить на приемник пользователя.

Принцип работы антенны

Спутниковая антенна — это круглая тарелкообразная параболическая конструкция. Она самостоятельно осуществляет прием микроволн от спутников, транслирующих сигналы от телевизионных источников связи.

Параболическая форма офсетной тарелки отражает поступающий сигнал к антенне, закрепленной в центре конструкции. На координаторе тарелки закреплен автоматически настраиваемый рупорный облучатель. Эта деталь является усилителем принимаемого сигнала. Передние головки конвектора осуществляют отбор радиоволн от фокальной точки, с передачей блоку понижающего преобразования. Роль рупора заключается в преобразование радиоволн и электромагнитных сигналов в электрические. Дополнительно осуществляется настройка их спектра. Сигнал из конвектора попадает на ресивер, а далее на телевизор.

https://youtube.com/watch?v=qaiiZ5WzP8E

Точная настройка спутниковой антенны

Итак сигнал со спутника у нас уже есть, каналы отсканированы, но некоторые отсутствуют, сыпет картинку или вовсе не показывают. В таком случае у нас слабый сигнал или вовсе нет сигнала с определенных транспондеров. Что бы все работало отлично нужно произвести точную настройку спутника.

Для этого переключаем ресивер на слабую или нерабочую частоту (транспондер, канал) что бы были видны показатели сигнала. Дальше подстраиваем конвертер. Двигаем его в держателе вперед-назад и крутим вправо-влево относительно часовой стрелки до улучшения показателей сигнала. Переходим на другие частоты этого спутника и добиваемся оптимального результата. Направляем все старания для приема максимального количества принимаемых телеканалов с определенного спутника.

Важно. Помните что Amos следует искать справа от центра, если смотреть на антенну спереди, а Hotbird – слева

Теперь антенна полностью настроена на три спутника и остается только правильно ее подключить.

Для этого отрезаем три куска кабеля нужной длины (0коло 1,5м.) и присоединяем их к конвертерам. К дисеку можно подсоединять как получится, но я предпочитаю порядок

– Amos – 1 LNB

– Astra (Sirius) – 2 LNB

– Hotbird – 3 LNB

– Ресивер

Все кабеля прикрепляем изолентой или стяжками, а дисек прячем от влаги в пластиковою коробку (не обязательно).

Протягиваем кабель в комнату к подключенному к телевизору тюнеру и все включаем в сеть для настройки портов дисека в ресивере. Выберем нужный спутник (меню – инсталляция ) дисек с 1.0 и нужный порт. Нажимаем меню и видим запись о сохранении настроек

После проделанной процедуры для нужных спутников можно считать настройку антенны завершенной.

При настройке антенны с подключенным дисеком обязательно нужно указать порт дисека для спутника.

Если нет просканированых каналов, то для настройки следует выбирать нужную частоту(можно взять на лингсате в интернете).

https://youtube.com/watch?v=FPt4rmrtKn4

Настройка прямофокусной спутнтниковой антенны

https://youtube.com/watch?v=4vixVSd_-RY

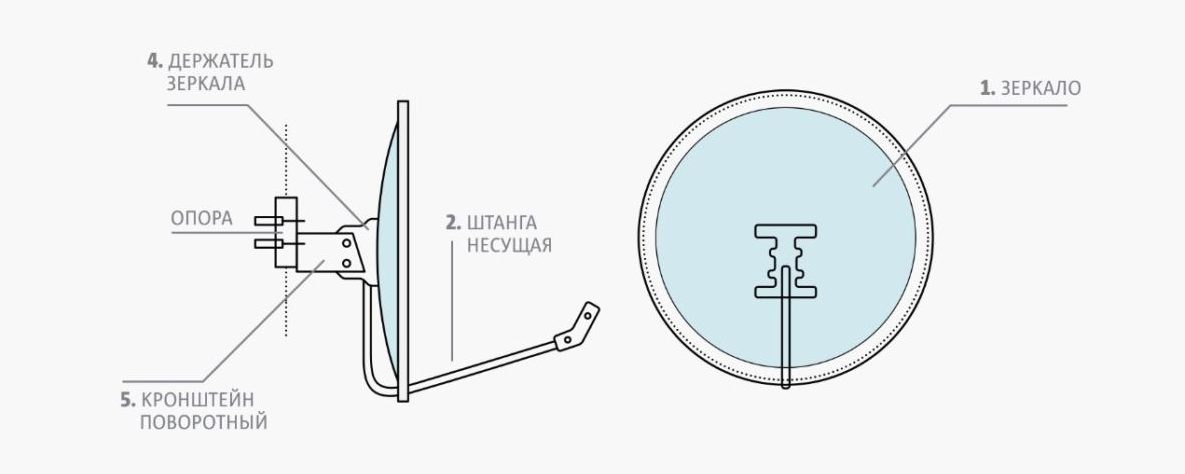

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее. Если ее прикрутить с другой стороны, а физически это возможно, тогда:. Если ее прикрутить с другой стороны, а физически это возможно, тогда:

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

во-первых, у вас будет плохая соосность отверстий

во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта — наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

Работы с ТВ кабелем

На качество изображения влияет не только правильно установленная антенна, но и исправный антенный кабель.

Наша компания осуществляет любые виды кабельных работ:

Подключение телевизионного кабеля к антенне и розетке;
Подключение штекеров к антенному кабелю;
Прокладка кабеля по квартире, частному дому или подъезду;
Разводка ТВ кабеля.

Нужно проложить телевизионный кабель по квартире и соединить его с телевизором?

Необходимо соединить два кабеля или подключить два телевизора?

Требуется установить телевизионный разветвитель сигнала, подключить штекеры и смонтировать розетки?

Позвоните по нашему контактному телефону и вызовите антенщика на дом.

Наши преимущества:

Доступные цены на все виды услуг;
Выполняем работы любого уровня сложности;
Обеспечиваем аккуратную прокладку телевизионного кабеля.

Как поставить и настроить прямофокусную антенну

Принцип установки похожий, но настройка несколько отличается.

Надо найти угол места и азимут. Их можно вычислить в онлайн-калькуляторе. Изучайте меню, там есть раздел «Уровень сигнала», который показывает такие важные параметры, как «Уровень» и «Качество».

Собираем антенну.

Сначала детали выглядят так:

Собираем отражатель. При наличии шайб их обязательно надо поставить. Чем прочнее конструкция, тем лучше, надо воспользоваться всеми данными атрибутами.

Половинки соединяем с помощью хомутов и гаек.

Собираем опорную конструкцию, крепим ногу с помощью хомута.

Выбираем крепёжные элементы. Дальше надо установить тарелку на ногу. Потом собирается вся конструкция, ножки которой напоминают паука. Внутренняя труба должна выступать где-то на 2 метра. Шкала на ножки, если она есть, ставится где-то на 38-40.

Настройка прямофокусной спутниковой антенны на два спутника Ямал(90) + ABC(75):

Watch this video on YouTube

Типы установки антенн спутниковых

Для установки спутниковой тарелки нужно правильно подобрать ее расположение. Если на пути приема сигнала будет стоять дерево, оно может ухудшить качество приема. Антенну на три спутника нужно настраивать на юго-запад.

Шаг 1 — Расположение спутниковой антенны: вид сверху

Набор спутникового тв

В комплектации идет:

зеркало (тарелка) для приема сигнала. Диагональ тарелки должна составлять не меньше 60 см (в большинстве моделей диагональ зеркала составляет 1,2 м). Подбор диагонали зависит от местного рельефа, и еще помех, стоящих на пути приема спутникового сигнала.
голова (конвертер) превращает сигнал, отражающийся от тарелки, и отправляет его на ресивер. Есть конвертеры с различным количеством выходов, давая возможность подсоединять один, два и более ресиверов одновременно;
DiSEq соединяет несколько конвертеров;
провод;
спайдерный крепеж;
DVB-ресивер – очень дорогая часть комплекта. Для получения сигнала бесплатных каналов достаточно будет и ресивера типа Globo, но для приема платных каналов должны быть применены модели с картоприемниками;
F-коннекторы объединяют провод с конверторами, ресивером, DiSEq и прочими составляющими системы. Класическая установочная схема учитывает применение 8 штук.

Главное! Для изолирования соединений F-коннекторов и кабелей дополнительно нужно будет термоусадка, и еще анкерные болты для креплений опоры к поверхности стены.

Настройка ресивера.

Теперь необходимо настроить ресивер соответственно нашей конфигурации. Поскольку мы могли использовать различное количество головок и переключателей в настройках ресивера этих данных заранее не установленно. Нам нужно указать что мы используем один переключатель с четырьмя входами, точнее нам нужно указать к каким входам переключателя подключены головки.

Заходим в меню — нажимаем на пульте «MENU». В зависимости от модели ресивера могут быть не пренципиальные различия в структуре меню. Мы рекомендуем использовать уже настроенный спутниковый ресивер. Заходим в «МЕНЮ» — «УСТАНОВКА», выбираем по очереди спутники и выставляем параметр «DiSEqC

Прокладка, подсоединение телевизионного кабеля

Как мы уже оговаривали, кабель не должен переламываться и перегибаться под острыми углами на всей его протяженности. Если вы заводите кабель в комнату снаружи, отверстие под кабель следует сверлить под наклоном, чтобы вода снаружи не затекала в отверстие внутрь.

Если кабель спускается с крыши, укрепите его так, чтобы свисая с угла крыши, он нигде не перетирался под воздействием ветра, снега и т. д.

Снаружи кабель подключается к diseqc-переключателю в порт «reseiver», внутри – к входу в ресивер «lnb in».

В конечном итоге, если все подключено правильно и кабель не поврежден, вы наконец-то можете насладиться качественным изображением, обильным количеством каналов и прекрасным звуком.

Удачи вам. Смело беритесь за дело, и все у вас получится.

При возникновении вопросов, пишите в комментарии. Мы с удовольствием постараемся ответить на каждый.

Кабельное телевидение ограничивается только определенным списком каналов. Поэтому все чаще используется спутник для проведения досуга. Предлагаем рассмотреть, как осуществляется настройка спутниковой антенны самостоятельно, какое для этого необходимо ТВ-оборудование, а также пошаговая установка каналов для чайников.

Возможные проблемы

Самостоятельно подключить спутниковую тарелку бывает совсем непросто. Особенно тем, кто раньше никогда не сталкивался с такой проблемой. При подключении чаще всего допускают такие ошибки:

Выбран неподходящий диаметр тарелки. Если размер антенны выбран некорректно, это может вызвать ухудшение качества звука или изображения во время неблагоприятных погодных условий. Устранить эту проблему можно только заменой тарелки;
Неверно установлена траверса. Следует отметить, что её нужно закреплять снизу кронштейна, а не над ним. Если делать это неправильно, могут быть проблемы с сигналом;
Использованы проходные розетки. Если использовать этот вид розеток, сигнал может пропасть полностью. Лучше всего использовать оконченные розетки, которые идут в комплекте вместе с телевизионными;
Использование сплиттеров, или разветвителей. Такой элемент подходит исключительно для аналогового ТВ. Дело в том, что спутниковые каналы передаются в таком виде, который обычный разветвитель не в состоянии пропустить;
Использование большого количества соединений. Это приводит к потере полезного сигнала, а значит, ухудшается и качество приёма.

Какие же проблемы могут возникать непосредственно с модулем Триколор ТВ? Самая распространенная проблема — нет сигнала. Что подразумевается под этой проблемой? Если на экране нет изображения, а есть шум или просто чернота, это совершенно не означает, что нет сигнала. Такой экран свидетельствует о том, что ресивер не подключён к телевизору. Следует отметить, что физическое подключение и вставленный в оба разъема шнур не гарантируют, что телевизор видит ресивер. Подсоединение в данном случае есть, но ресивер все равно может не работать.

Если же на телеприёмнике есть сообщение «Нет сигнала», проблему можно исправить. Для этого необходимо нажать кнопку «Меню» на пульте от ресивера. Если на экране появилось главное меню, значит, приставка подключена к телеустройству. Если же меню не появляется, а надпись «Нет сигнала» продолжает висеть на экране, проблема может быть в том, что телевизор не видит приёмник. В последнем случае смотреть Триколор ТВ не выйдет.

Как смотреть на телевизоре зашифрованные каналы? Для этого нужно получить специальный доступ. Смарт-карта для телевизора позволяет получить больше возможностей. При помощи карты оборудование может декодировать зашифрованные каналы. Это означает, что количество каналов с картой в телевизоре станет намного больше.

Теперь вы знаете, как смотреть по телевизору спутниковые каналы. Оказывается, самостоятельно установить антенну совсем несложно. С этой задачей легко справится внимательный человек.

Материалы и инструменты, необходимые, чтобы установить спутниковую тарелку

Вам потребуется:

Спутниковая антенна с конвертером сигнала.
Антенная мачта или настенный кронштейн (продаются отдельно), в зависимости от технических возможностей и места установки.
Кабель внешней антенны, предназначенный для установки спутника (с сопротивлением 75 Ом). Для сборки приставки Full HD с записывающим устройством вам понадобятся два кабеля. В случае установки системы мультирум потребуется, соответственно, большая длина коаксиального кабеля.
Разъемы типа «F», соответствующие диаметру коаксиального кабеля, ключи и инструменты, необходимые для крепления мачты.
Компас, транспортир, линейка или соответствующее приложение на смартфоне.
Кабельные стяжки или клей, изолента, дюбели, соединители для молниезащиты. Если нет возможности проделать отверстие в окне или стене для прокладки кабеля, используйте специальный плоский кабель с разъемами типа «F».

Комплект оборудования для спутникового тв

Ведущие операторы спутникового ТВ в России

Установка спутникового ТВ на территории Московской области позволит просматривать цифровые каналы, предоставляемые следующими ведущими операторами:

Триколор ТВ, позволяющего воспользоваться одним из трех основных тарифов и пятью дополнительными подписками. Доступные пакеты не сильно отличаются по числу каналов. Для вещания используется два спутника. Один из них предназначен для западной части РФ, а другой — для Сибирского региона и Дальнего Востока. Абоненты также могут воспользоваться 47 радиостанциями и интерактивными услугами — просматривать фильмы, записывать ТВ передачи и так далее.
МТС ТВ, предоставляющего 1 основной тарифный план и дополнительно 7 пакетов с небольшим количеством каналов. Абоненты могут воспользоваться своей «тарелкой» или приобрести фирменную антенну. В любом случае нужно купить приемник с картой. Для вещания используется спутник, сигнал от которого доступен почти на всей территории РФ. Исключением является Чукотка и Камчатка.
НТВ-Плюс. Позволяет просматривать каналы одного из двух основных тарифов. Можно также дополнительно воспользоваться пятью тематическими пакетами. Оператор использует три спутника для покрытия всей территории РФ. Каждый из них является источником сигнала для отдельной зоны России: Дальний Восток, западная и восточная часть страны. Чтобы просматривать каналы, необходимо приобрести фирменное оборудование вместе с картой. Оно позволяет уверенно принимать сигнал в любых районах РФ.

Абоненты могут выбрать оператора СТВ, исходя из своих приоритетов. МТС ТВ отличается оптимальным набором каналов и низкой ценой на оборудование, а НТВ-Плюс — лучшей зоной покрытия. Триколор ТВ позволяет поэкспериментировать с настройками тарифных планов.

Спутниковая приставка

Ресивер – это устройство для распознавания и декодирования телевизионных сигналов, которые принимает антенна-тарелка. Главное требование к этим приборам – обеспечение стабильной и качественной трансляции телевизионных программ. Кроме этого, для современных пользователей важна поддержка ресивером ряда прогрессивных мультимедийных функций.

Основные критерии выбора тюнера

Самое главное – интерфейс подачи сигнала. Большинство современных спутниковых ресиверов являются цифровыми. Считается, что сегодня обязательным требованием является поддержка стандарта «S2». Очень важным с точки зрения обеспечения качества картинки в спутниковых тюнерах является микросхема фиксации координат спутников, а также модуль автоматического выбора позиции антенны.

Критерии выбора: внешний вид, поддержка разъемов, а также простота в управлении. Желательно, чтобы прибор имел собственный дисплей, на котором отображались бы все данные о выполняемых задачах. Для многих пользователей значимый фактор при выборе тюнера – наличие кнопок для управления каналами, регулирования громкости, доступа в меню. Причем желательно, чтобы эти кнопки были расположены на передней панели устройства. Они могут понадобиться, если будет утерян или выйдет из строя пульт. Большинство современных моделей имеют с фронтальной стороны разъемы для карт доступа к платным каналам, разные интерфейсы для декодирования, а также USB-порты, используемые для флешек и внешних приборов, на которые можно записывать видеоконтент. На задних панелях современных устройств размещаются такие интерфейсы, как:

RS-232, используемый для подключения прибора к компьютеру;
S/PDIF – для подключения тюнера к разным аудиоприборам, а также к домашним кинотеатрам;
HDMI – для передачи картинки в формате высокой четкости.

Монтаж спутниковой тарелки Телекарта

В интернете полно инструкций и рекомендаций по монтажу спутниковых антенн. Правило тут одно: антенна должна быть закреплена надежно на стационарной поверхности. Поэтому не питаем иллюзий и беремся за перфоратор

Я для крепежа на стену панельного дома использовал универсальные дюбели ZUM 12х71 в комплекте с саморезами к ним с шестигранной головкой (болт) под ключ на 13 длинной 75 мм.

Участок трубы, на который крепится антенна, должен быть строго вертикален. Поэтому при монтаже кронштейна не грех воспользоваться «уровнем». Но если его нет, то подойдет и простой отвес с грузиком, если, конечно нет ветра.

Телекарта на своем сайте выложила самую лучшую инструкцию по монтажу и настройке спутниковых антенн. Поэтому, кому в моем рассказе не хватает картинок, качаем инструкцию здесь. В ней смотрим как разделать антенный кабель и зафиксировать на концах разъемы F-типа.

После того как закрепите кронштейн можно приступать к сборке тарелки. Подключите кабель и не забудьте повернуть конвертер вокруг своей оси согласно данным указанным выше. Определить направление вращения очень просто. По-умолчанию антенный кабель выходит из конвертера вертикально вниз. Нам необходимо повернуть низ конвертера в сторону Юга. В моем случае это около 30°.

Почему эту процедуру нужно выполнить «на земле»? Дело в том, что после того как тарелка уже смонтирована у Вас просто может не хватить длины рук, чтобы дотянуться до конвертера.

После чего монтируем тарелку на кронштейн, фиксируем ее, но не затягиваем гайки, чтобы была возможность перемещать ее в горизонтальной и вертикальной плоскости.

Предварительное позиционирование спутниковой антенны Телекарта

Теперь самое время вспомнить о высоте спутника над горизонтом. В Волгограде угол-места составляет 22,1°. А так как тарелка у нас офсетная, то располагается она практически вертикально, то есть «смотрит» прямо, а не в небо. А если точнее, то вертикальный угол тарелки -1°, то есть визуально она смотрит в землю! Но не пугайтесь этого. Просто посмотрите на рисунок, как работает офсетная тарелка и все встанет на свои места.

У такого расположения есть плюс, в антенне не скапливаются осадки в виде снега и дождя. Поэтому ориентируем зеркало антенны, чтобы смотрела немного в землю. А затем по земным ориентирам направляем в сторону спутника.
На этом предварительная настройка закончена и можно приступить к подключению проводов.

Настройка Телекарты

Подсоединять все провода нужно при выключенном оборудовании. То есть спутниковый приемник и телевизор должны быть отключены от сети. Подключить приемник Телекарты к телевизору можно через «тюльпаны» или SCART.

Включаем телевизор и ресивер. Переключаем телевизор на отображение сигнала с внешнего источника, обычно «AV». И скорее всего увидите следующее:

Это картинка говорит, что телевизор и спутниковый ресивер Globo X90 работают, но антенна не настроена на спутник.
Так как у нас нет никаких измерительных приборов, то будем использовать возможности самого приемника. Для чего нажимаем кнопку MENU на пульте. И выбираем пункт настройки антенны.

Когда тарелка не настроена на спутник, или как минимум настроена не идеально. То показания мощности сигнала составляют около 45%, а величина качества всего 5%.

Естественно в этот момент никаких телепередач Вы не увидите. Наша задача настроить антенну так, чтобы показания мощности составляли минимум 90%, а качество более 70%.

Скажу сразу, что устойчивое изображение Вы получите при величине качества 50% и более. Но все таки стремиться следует к более высоким значениям. Чтобы не зависеть от капризов природы, во время дождя, снега, и пр.

Выбор антенны

Выбор спутниковой антенны в основном сводится только к покупке модели с необходимым диаметром. Как правило, именно от диаметра «тарелки» в основном и зависит качество приёма вещания спутников, но если в Санкт-Петербурге может, хватит и 60 см, то для южных регионов потребуется большая длина, которая может равняться и 1,5 м.

Стоит отметить, что многие люди при выборе антенны думают, будто большой диаметр может поймать огромное количество каналов или повысить качество вещания. Нет, на самом деле, при большом диаметре тарелки каналов может и становиться больше, но их качество значительно снижается. Большая часть сигнала спутника отражается от зеркала спутников «тарелки». При выборе антенны с малым диаметром качество лучше, ведь происходит фокусировка сигнала от спутника. Кроме того, такое оборудование намного проще настраивать.

Нельзя забывать, что при покупке оборудования нужно дополнительно приобретать и мультифит. Это позволит установить несколько конверторов на одну спутниковую тарелку. Продавцы, как правило, интересуются, будет ли у оборудования одно гнездо или мультифит. Необходимо выбирать именно второй вариант, даже если в итоге будет использоваться только одно гнездо. Это не только даёт преимущество в использовании конвертора, но и при поломке одной ячейки, оборудование можно переключить в другие гнёзда.

Подключение Diseqc

При наличии только дайсика, подключение и настройка спутников производится в следующей последовательности.

Запомните, что любой уважающий себя магазин спутникового оборудования и подобных систем, всегда продает тюнеры уже прошитыми на те или иные каналы и спутники. Иначе, его просто-напросто выживут с рынка конкуренты.

При этом, при покупке обязательно попросите продавца, что бы он написал вам порты Diseqc коммутатора, так как они были выставлены им при настройках. Именно по этим портам вам придется делать все подключения кабелей.

При монтаже вы сначала подсоединяете кабели на головки, а затем заводите их на дайсик. Как раз таки на нем, желательно подключить все изначально с “заводскими” настройками тюнера.

Если у вас какой-либо спутник в ресивере настроен на первый порт, соответственно и не дайсеке он должен идти на порт№1. Если на второй, то и в коммутаторе задействуется порт №2 и т.д.

Все входные порты всегда подписаны. Центральный одиночный разъем – это выход на сам тюнер.

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

Настройка антенны Триколор ТВ на спутник

Настройка спутниковой антенны Триколор на спутник производится следующим образом:

Определяется место установки. Самое главное, обеспечить свободный доступ к месту сигнала, чтобы он не был загорожен высотными домами и деревьями. Это может затруднить его доступ. Линия наклона, которая соединяет спутник и антенну должна быть приподнята на 27-30 градусов от горизонта. Если этому мешает дом или деревья, то следует искать другое место. Устанавливать антенну нужно либо на крыше дома, либо за стеклом балкона. Нельзя ставить ее на покатые крыши, иначе зимой на ней будет собираться снег. Это может привести к поломке или плохому вещанию.

Обычно антенну собирают еще в магазине. Если этого не сделали, то сборку следует проводить строго по инструкции. На выбранном месте крепиться кронштейн на выбранных крепежах. Выбор последних зависит от материала стены, нагрузки и т.п. Это могут быть сверла, болты различного типа и т.д.

Подключение F разъема. Он позволяет соединить конвертер и кабель. С помощью изоленты все скрепляется и герметизируется F разъем (сделать это можно с помощью изоленты). Для этого ее попросту нужно смотать в несколько слоев. Если есть, можно использовать и силиконовый герметик. Разъем устанавливается легко и просто. Для этого кабель оголяется, вставляется в разъем и фиксируется. После этого сама тарелка устанавливается на кронштейн и прикручивается, но не сильно (так как все еще будет регулироваться).

Настройка антенны Триколор. Для начала следует выставить угол поворота антенны и азимут. Здесь все зависит от города. Устанавливать следует так, чтобы угол был равен 26,6 градусам, то есть, тарелку нужно наклонить на 3-4 градуса вниз. После этого подключить кабель к приставке конвертора.

Подключение к телевизору. Для этого потребуется все тот же разъем F. Делается это по инструкции, прилагаемой к антенне. Вначале кабель подключается к телевизору, а после его включают.

Настройка ресивера. Для этого нужно зайти в настройки и ввести пароль (обычно это четыре нуля). На экране появиться два индикатора, один из которых указывает на уровень подаваемого сигнала, а другой – на качество. Чтобы все настроить, следует отыскать правильное положение зеркала антенны, для этого ее двигают по горизонтали. Уровень сигнала должен стать максимально возможным. После, тарелку следует двигать вверх-вниз, чтобы добиться качества сигнала. Когда все будет настроено, тарелку следует окончательно зафиксировать в выбранном положении.

Антенна Триколор сильно зависит от погодных условий, качество сигнала при пасмурных и дождливых днях будет намного ниже, чем при ясных. Поэтому, устанавливать антенну лучше при идеальных погодных условиях.

Только после того, как все правильно подключено, можно начать поиск каналов, в инструкции все будет прописано.

Советы по самостоятельной настройке

Перед тем, как начать установку антенны, лучше посмотреть у соседей, в какую сторону и под каким наклоном она стоит.
Если через 20 минут спутник так и не пойман, лучше найти другое место для установки.
Устанавливать антенну лучше всего вдвоем. Один человек устанавливает на крыше, а другой – следит за качеством изображения на телевизоре.
Пин-код от ресивера лучше не менять, так как, если его забудете, то придется его перешивать.
После того, как все каналы найдены, болты антенны следует хорошо закрутить.
Если антенна настроиться на другой спутник, придется все заново перенастраивать.
Закручивать болты следует аккуратно и плавно, чтобы не сбить сигнал.
Регистрироваться на сайте Триколор следует после настройки.

Нужна помощь в установке или настройке Триколор ТВ? Обратитесь к специалистам «Телемир-ТВ», позвонив по телефону +7 (966) 060-35-60 или оставив заявку на сайте.

Настройка антенн и конверторов на спутники

Прежде всего, рекомендуем просмотреть статью «Как правильно накрутить F-наконечник на кабель». На первый взгляд — это довольно простая операция, но не соблюдая некоторых правил можно серьезно навтедить подсоединяемому оборудованию. На этом этапе можно навешивать антенны на кронштейны. Если предполагается установка антенны на крыше, то для настройки антенны вам понадобится небольшой телевизор и настроенный ресивер (для примера, возьмем самые распространённые на сегодняшний день «Globo», «Orton» или их аналоги модели 4100с (или 4050с)).

Рассмотрим настройку антенны на 3 спутника (Amos, Sirius, HotBird). Сперва нужно настроить антенну на спутник Sirius (Astra). Для этого подсоедините один конец кабеля к центральному конвертору, а другой – ко входу ресивера (LNB in).

Все манипуляции с разъемами должны осуществляться при выключенном ресивере.

Ресивер нужно подключить к телевизору, нажать на пульте ресивера кнопку “OK”, перейти на спутник Sirius, выбрать рабочий канал, например «Рада» или «2+2», снова нажать кнопку “OK” для перехода на выбранный канал.

В правом нижнем углу под окном просмотра появится информация о канале и две шкалы: первая показывает уровень сигнала, а вторая его качество. Антенны настраиваются по нижней шкале «качество». Медленно вращайте антенну в горизонтальном и вертикальном положениях, пока не появится сигнал на шкале. Теперь двигайте антенну буквально по миллиметру, пытаясь добиться более сильного сигнала. Далее, затягивая гайки, необходимо добиться максимально возможного сигнала. Проворачивая конвертор вокруг своей оси, можно еще поднять сигнал (подробнее о поляризации написано на странице «Настройка спутниковой антенны по карте google» ). Не пытайтесь поймать 100%-сигнал, это нереально. Нажмите кнопку “Exit” и посмотрите сигнал на других каналах этого спутника. Каналы с одного спутника могут иметь разное качество сигнала – это нормальное явление. Для настройки на спутник Amos

, выключаем ресивер, выкручиваем кабель из среднего конвертора, подсоединяем его к конвертору справа (он же самый верхний),

и включаем ресивер по предыдущему примеру на рабочий канал спутника Amos, например «1+1» или «Новый канал». Регулировочными болтами мультифида, и проворачиванием конвертора вокруг своей оси, добиваемся максимального сигнала с данного спутника.

Аналогичным образом подключаемся к левому, самому нижнему конвертору, и настраиваем спутник HotBird

(каналы «1TVRUS» (ОРТ), «РТР»).

Шаг третий: сборка и установка антенны

После того как место для антенны выбрано, можно приступить к сборке антенны. Антенна МТС ТВ состоит из поворотного кронштейна, зеркала («тарелки»), штанги конвертера и самого конвертера спутникового сигнала, к которому крепится антенный кабель.

При помощи дрели или перфоратора сделайте отверстия в наружной стене и закрепите опору кронштейна, на которой будет держаться антенна. Если в вашем регионе бывают сильные ветры, позаботьтесь, чтобы усилить крепление опоры — а то тарелку может просто «сдуть».
Соберите кронштейн, зеркало и штангу конвертера, как показано в инструкции к вашей антенне. К антенне МТС ТВ прилагаются собственные болты, так что сверяйтесь с инструкцией, чтобы собирать устройство правильными креплениями.
Установите собранную антенну на опору. Поверните и наклоните зеркало под углами, которые вам указала карта МТС или SatFinder.
Вставьте конвертер в штангу так, чтобы он смотрел лицевой стороной в зеркало и поверните его влево или вправо под углом, который вам указала карта МТС или SatFinder.
Зачистите антенный кабель и прикрепите к нему F-разъем так, чтобы он плотно прилегал к оплетке.
Вставьте антенный кабель в разъем конвертера и заизолируйте место, где он будет входить, герметиком или изолентой. Чтобы сам кабель не свисал, его можно прикрепить несколькими кусочками изоленты к штанге конвертера.
Протяните кабель в комнату и подключите его к приставке, предварительно отключив ее от сети.
Вставьте в приставку смарт-карту МТС ТВ. Если вы выбрали Интерактивное ТВ МТС, также вставьте SIM-карту в соответствующий разъем.
Осталось подключить приставку к телевизору кабелем HDMI и включить ее в сеть.

Цены на услуги

Вид работ	Стоимость, руб.
Ремонт коллективных антенн (в квартире или на этаже)	1500 *
— эфирных антенн	2000
— спутниковых антенн	2000
Цены указаны за работу без учета выхода на крышу здания и/или привлечения альпинистов.
Установка
— спутниковой антенны	2500
— эфирной антенны	2500
Проводка ТВ кабеля: *
в квартиру	1500
к двум телевизорам	2200
к трем телевизорам	3200
к четырем телевизорам	4200
Подключение: **
коллективной антенны в распределительном щитке в подъезде	1500
спутниковой антенны	2000
эфирной антенны	2000
** — без учета монтажа антенны
Настройка ТВ:
Настройка телевизора автоматическим способом	бесплатно ***
*** — при заказе ремонтных или монтажных работ
Настройка ручным способом, при помощи прописывания частот каналов	400

* — В стоимость работы включено:

подключение кабеля в щитке;
сверление отверстия в стене для заведения кабеля в квартиру;
проводка кабеля по периметру помещения;
крепление свободных участков кабеля на скобы;
автонастройка всех каналов ТВ.
