Особенности работы и устройство реле

В настоящее время на рынке представлен достаточно широкий ассортимент промежуточных реле. Есть возможность подобрать промежуточное реле как по ценовой категории, так и по свойству решаемых задач. Самые распространённые производства фирм:

Finder;
Phoenix;
АВВ;
Schneider electric.

Из отечественных укажем реле типа РПЛ, РПУ-2М, РП, РЭП, к примеру. В упрощенном виде промежуточное реле представляет собой электромагнитную катушку с сердечником, подключаемую либо на постоянный либо на переменный ток (это основные виды промежуточных реле), при появлении напряжения на которой, возникает электромагнитная сила притягивающая якорь, который, в свою очередь, замыкает подвижные контакты (обычно закреплённые на нём) с неподвижными, закреплёнными на корпусе. Тем самым замыкая или размыкая группы контактов. А уже эти контакты играют свою роль в цепях управления, то есть включают цепи сигнализации или защиты, размыкают (замыкают) цепь питания катушки магнитного пускателя электродвигателя. Одно промежуточное реле может иметь несколько групп замыкающих контактов и несколько групп размыкающих контактов.

Необходимость в определенных технических характеристиках данного реле возникает из задач, стоящих перед проектировщиком. Основная функция промежуточных реле – размножение контактов в цепях управления. Например, в цепи управления электродвигателем водяного насоса это реле имеет следующие функции – после нажатия кнопки «Пуск», одна пара замыкающих контактов замкнёт цепь сигнализации, показывающей оператору работу насоса, другая пара замкнёт цепь питания катушки магнитного пускателя, контактор пускателя сработает и запустит двигатель насоса. При этом пара размыкающих контактов разомкнёт цепь реверсивной работы электродвигателя, что предостережёт силовую схему от замыкания.

Кроме этого, промежуточные реле могут применяться в электрических схемах для усиления управляющих сигналов. Так, например, в схеме электрической нагревательной установки вход промежуточного реле подается сигнал с прибора теплового контроля, а уже своими контактами реле коммутирует катушку магнитного пускателя, который управляет подачей напряжения на нагревательные элементы печи. Слабый сигнал с прибора теплового контроля не смог бы включить катушку пускателя. Что бы схема работала сигнал усиливают через промежуточное реле, т.е. реле срабатывает от сравнительно слабого тока, но включает электрические цепи по которым проходит значительно больший ток.

https://youtube.com/watch?v=3VOOal_EAvg

Какой провод применять

Подбирая провод, необходимо помнить о числе жил. При этом главным фактором будет наличие заземления в помещении.

Вам это будет интересно Межповерочный срок электросчетчиков

Если оно оснащено заземлением, то тогда необходимо выбрать трехжильный кабель. Этот провод достаточно дорогой, но желательно не пренебрегать дополнительный вариантом повышения безопасности при использовании приборов.

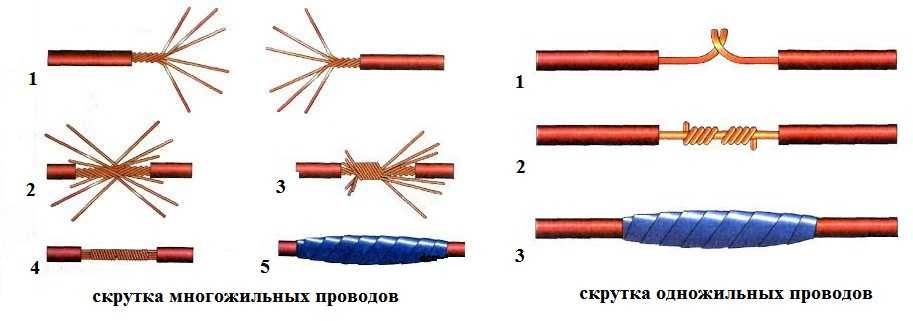

Провод многожильный

Двухжильный провод необходимо прокладывать при полной замене старой проводки. Если в старых проводах нет заземления, то будет бессмысленно применять дорогие трехжильные кабеля.

Также необходимо подчеркнуть, что при выборе провода для освещения нужно обращать внимание на характеристики жил. Она может быть целой или сделанной из множества тонких проволок

В последнем варианте сечение высчитывается суммарной площадью каждой проволоки.

Кабели с многопроволочными жилами довольно гибкие, что упрощает ее прокладку в узких местах, особенно в натяжных потолках.

Провод медный одножильный

Материал и конструкция

Материалы, применяемые для производства кабелей, бывают двух видов, алюминиевые и медные. Первые недорогие, но медные более прочные и могут обеспечить качественную работу приборов. По составу кабели можно поделить на одножильные и многожильные. В первом варианте провод закрыт слоем изоляции.

К параметрам одинарных кабелей относят доступность, практичность для монтажа, также они очень жесткие. Последний показатель приводит к постоянным проломам проводника. Электрики любят работать с многожильными изделиями. У них высокая устойчивость к механическим воздействиям. Если план предполагает резкий поворот, то такой проводник не сломается.

Сечение провода для проводки в квартире

Этот параметр измеряется в «квадратах» и указывает пропускную способность. У провода из меди эта способность 8-10 Ампер тока, у алюминиевого только 6 А. Для нормального функционирования проводник необходимо выбирать с запасом пропускной способности, это дает нагрев кабеля в пределах допустимой нормы.

Таблица выбора сечения кабеля

При скрытом типе проводки необходимо помнить, что она дольше охлаждается, а поэтому, запас сечения должен это покрыть.

Внимание! Сечение провода и диаметр — это две разные величины. Диаметр можно замерить обычным циркулем, а потом подставить его в уравнение и рассчитать площадь сечения

Толщина изоляции жил

Любой проводник, используемый в многожильных проводах, оснащен изоляцией, для которой применяется ПВХ или другие типы сырья.

Толщина жильной изоляции прописано в ГОСТе для бытовых проводов, предназначенных для напряжения до 650 В, с сечением 1.5 и 2.5 квадратов, норматив предполагает применение изоляции в 0.5 мм.

Вам это будет интересно Время-токовая характеристика

Желательно приобретать кабели известных производителей, чтобы не нарваться на подделку.

Изоляция на проводах

Толщина оболочки

Внешний слой образует единый кабель, закрепляя и сохраняя располагающиеся в нем изолированные провода.

Также как и в жильной, она в основном изготавливается из разнообразных видов пластмассы (ПВХ, тонкий полиэтилен, полимер с низкой горючестью), но они достаточно толстые.

В основном изолирующий слой одножильных проводов равняется 1.4 мм, а многожильных — 1.8 мм, но иногда этот показатель может уменьшаться.

Все элементы квартирной электрической проводки, даже если их необходимо применять для зон с небольшой мощностью, должны выполняться с помощью изолированных кабелей.

Двойная изоляция помогает максимально защитить проводку от дефектов и обезопасить жизнь жильцов, помогая избежать удары током.

Маркировка проводов

На слое изоляции провода, используемого для проводки в жилом помещении, есть вся нужная для выбора кабеля информация. Маркировка должна быть чёткой, не расплываться и хорошо читаться.

Цветовая маркировка

Расцветка жил

Кабели могут быть цветными или быть оснащены одной полосой. Расшифровка оттенков кабеля:

красные, желтые, белые кабели, в основном применяются в роли фазы (в плане пишется как L);
синие цвета указывают ноль (N);
зеленые или голубые, которые указывают в схеме PE, всегда означают заземление.

Эти оттенки помогают упростить работу с электропроводкой. В интернете можно найти большую таблицу с цветами проводов, это поможет при проведении монтажа в квартире.

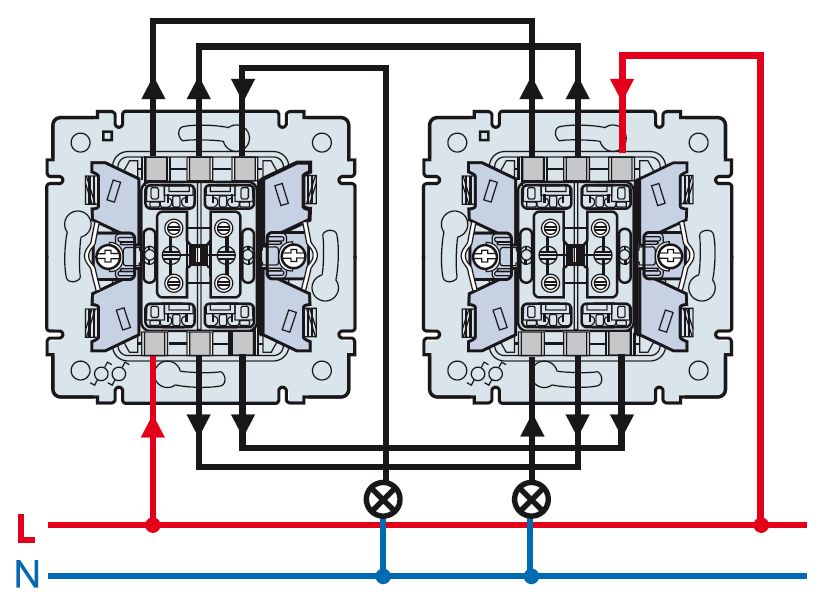

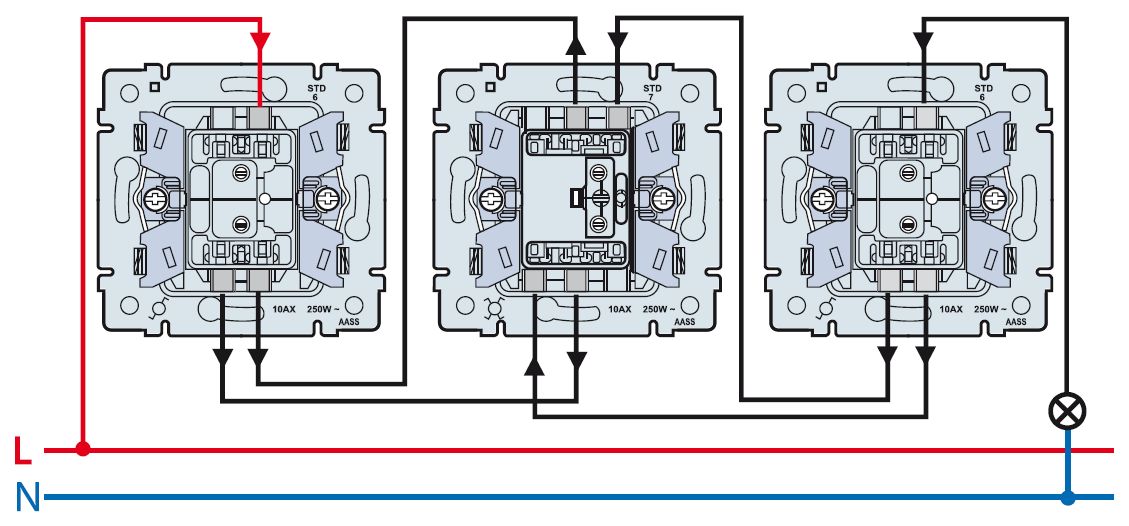

Об управлении освещением с двух точек

Представьте длинный коридор, например, в офисном здании или лучше представьте частный двухэтажный дом. Вы заходите на 1-й этаж дома и включаете свет. Свет помогает ориентироваться на этаже и части лестницы. Поднимаетесь на 2-й этаж и теперь вам нужно включить свет на этом этаже и одновременно выключить свет на первом этаже.

Это и есть пример управления освещением с двух мест. При этом схема должна работать и в обратном направлении. То есть, находясь на втором этаже, вы включаете свет первого этажа, а уходя из дома, выключаете свет второго этажа, находясь на первом и наоборот.

В ситуации с коридором, эта схема обеспечит следующий вариант управления освещением. Зашли в коридор — включил свет, прошли длинный коридор — выключили свет. Работает схема в двух направлениях.

Стоит отметить, что для сборки такой схемы вам, формально, понадобятся не простые выключатели, а выключатели проходные. Почему формально? Потому что из любого двухклавишного выключателя можно сделать переключатель.

Примечание: не путайте проходной выключатель с переключателем, он же выключатель перекидной. О последнем ниже.

то же с подсветкой

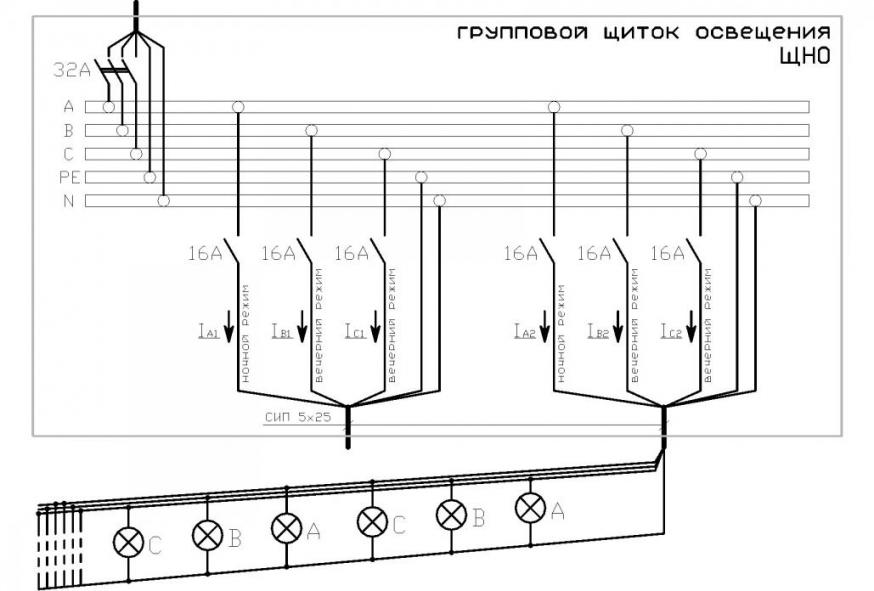

Правильное освещение в квартире

Для правильного распределения света планируют и продумывают освещение жилья. Оно должно не только соответствовать дизайну интерьера, а ещё обеспечивать жильцам удобство и комфорт.

Как правильно сделать

Существует два вида освещения: местного и общего типа. По названиям понятно, что общее используется для освещения всего помещения, а местное – только в определённой зоне. Если говорить подробнее о местном освещении, то оно подразделяется на рабочее и точечное. Так, освещение рабочего типа обеспечивается для освещения рабочей зоны: обеденный стол на кухне, место в кабинете и прочее. Точечная подсветка подчёркивает детали: освещение картин, зеркала, элементов декора.

Планируя обустройство света, нужно тщательно продумать, чего хочется достичь в результате. Ориентируются не только на соответствие интерьеру, но и на личные предпочтения хозяев.

Что нужно

Для обустройства правильного освещения необходимо помнить о следующих фактах:

Для каждой комнаты свет должен обеспечиваться индивидуально. Если для гостиной подойдет яркий свет, то для спальни необходимо обеспечение мягкого светового потока.

План расположения светильников и иных источников света основывается на расположении функциональных зон, требующих освещения.

Правильный подбор мощности и количества осветительных приборов позволит создать комфортную обстановку.

Самое главное точно определить места расположения светильников

Какой провод использовать

Кабели для обеспечения электричества в квартире нужно выбирать по определённым критериям. Желательно не менять ничего на своё усмотрение, так как от этого зависит безопасное функционирование системы.
