Как самостоятельно провести электричество в гараж

Содержание

Материалы, оборудование

Электропроводку делают закрытой либо открытой. Первая, спрятанная в стене, защищена от влаги и механических воздействий, однако требует значительных физических усилий. Вторую прокладывают «без шума и пыли», поэтому работа проходит очень быстро. Плюс — возможность простой замены элементов или модификации схемы.

Чаще хозяева гаражей выбирают второй вариант. Владельцам помещений на загородных участках лучше отдать предпочтение закрытой электропроводке. Все электрооборудование защищают, используя гофрированные трубы, кабельные каналы. Последние — длинные и узкие пластиковые лотки, крышки которых защелкиваются.

Кабель

После того как схема создана, подсчитать число выключателей и розеток довольно легко. По-другому дело обстоит с кабелем. Чтобы не ошибиться в расчетах, на поверхностях в полном соответствии с чертежом наносят линии прокладки. После выполнения этой операции вооружаются рулеткой, измеряют все участки, потом все значения складывают. Если необходима линия от помещения до столба, то вымеряют и это расстояние. Для внешнего участка используют медный кабель, его сечение — 10 мм2. Он подойдет даже для гаража, переоборудованного в мастерскую.

Для кабеля осветительных приборов будет достаточно сечения 1,5 мм2. Чтобы выбрать проводники для розеток, надо суммировать мощность абсолютно всех подключаемых приборов, затем результат (для запаса прочности) увеличить как минимум на 20%. Используя получившееся значение, рекомендуемое сечение кабеля находят в таблице.

Для большинства электроинструментов хватит провода с сечением 2,5 мм2, но для перестраховки лучше купить кабель понадежнее — с 4 мм2. Последний вариант обычно используют для прокладки отдельной, «особо мощной» линии.

Для электропроводки в гараже выбирают следующие типы кабелей:

  • ВВГ;
  • NYM;
  • ПУНП.

Так как помимо сечения важной характеристикой является количество жил, предпочтение отдают изделиям ВВГ, имеющим от 1 до 5 проводников. Другие их достоинства — широкий температурный диапазон (от-50 до +50°), прочность, влагоустойчивость. Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью

При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки

Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью. При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки.

Устройства автоматической защиты

Чтобы предотвратить перегрузки по току и КЗ, в линиях устанавливают автоматические выключатели. Для исключения возможности поражения людей током используют специальные устройства — УЗО. Во время разработки схемы электропроводки в гараже необходимо:

  • заняться монтажной схемой, которую привязывают к планировке;
  • разбить всех потребителей на группы, имеющие свои ветки питания;
  • произвести расчет предельных токов и нагрузки в силовых цепях и линиях освещения;
  • определить, есть ли необходимость в УЗО и защитных автоматах;
  • если они нужны, то подобрать тип устанавливаемого оборудования.

Подключение гаража к электросети

Многих автовладельцев волнует вопрос, нужен ли проект электроснабжения гаража. Если к гаражу необходимо подключить 220 В, то сделать это можно самостоятельно. В гаражном кооперативе для подключения к гаражу нужно обратиться к председателю для получения техусловий. Индивидуальный гараж, находящийся во дворе у хозяина обычно подключают от квартиры с помощью СИП (самонесущего изолированного провода). Подробнее о проводке в ГСК рассказывается в статье «Проектирование электроснабжения гаражного кооператива – правила и возможные ошибки». Отдельно стоящий гараж можно подключить по заявлению, но сделать это можно только в том случае, если он существует официально, а не является «самостроем». В такой ситуации в составлении однолинейной схемы электроснабжения гаража нет необходимости. Разрешённая мощность в этом случае будет 15 кВт. Для подключения трёхфазного питания 380 В необходимо получить разрешение и технические условия на электроснабжение гаража в электрокомпании и следует составить проект подключения электричества. Это лучше поручить профессионалам. При самостоятельном проектировании электропитания возможны ошибки в расчёте кабелей, трассе прокладки или в оформлении проекта. Это приведёт к тому, что стоимость проектирования электроснабжения значительно возрастёт.

Подключение кабеля

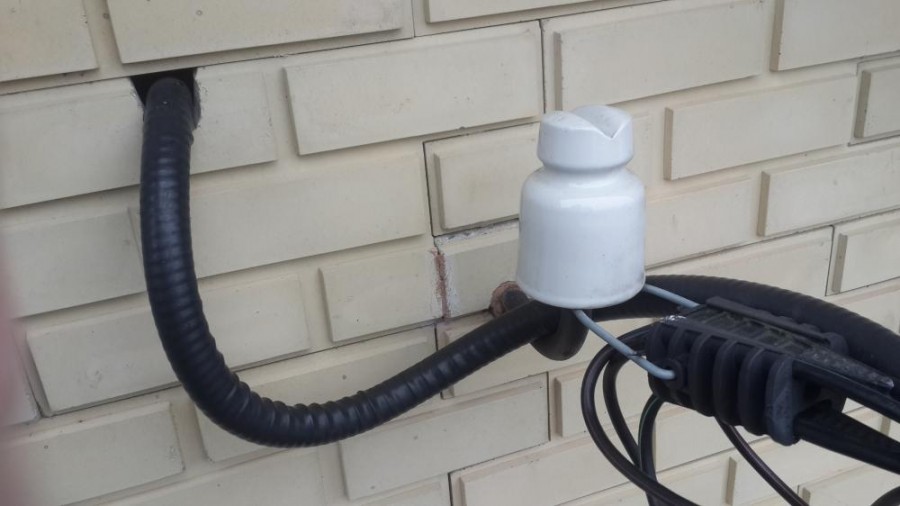

СИП (cамонесущий изолированный провод) Если гараж находится в гаражном кооперативе, то подключение обычно происходит централизованно всем членам кооператива по одним техническим условиям.

Подключиться во дворе своего дома или квартиры лучше всего самонесущим изолированным кабелем (СИП). Можно спроектировать и выполнить подключение электроснабжения гаража обычным кабелем, но сам по себе он недостаточно прочен, а способ, предусматривающий натяжение стальной проволоки и подвязывание кабеля к ней, морально устарел.

В земле кабель прокладывается в траншее, обычно при постройке дома.

Правила техники безопасности при монтаже и использовании электрооборудования гаража

Для исключения нагрева проводки в гараже и возникновения возгорания, сечение проводов предпочтительнее иметь большим, рассчитанным по соответствующей формуле. Если в стенах гаража не были предусмотрены специальные каналы и коробки для разводки проводов, разводку желательно делать в пластиковых коробах, либо «гофре».Скрутки делать только в пластмассовых распределительных коробках («дозах»).

Всегда предпочтительнее использовать медный, а не алюминиевый провод. Категорически запрещается делать скрутки медного и алюминиевого проводов, в случае необходимости такого соединения, оно делается через специальные винтовые соединительные колодки и гребенки.Настенные выключатели должны разрывать «фазовый» провод. В патронах осветительных приборов «фазовый» провод подключается к торцевому контакту патрона, чтобы при замене ламп не получить поражение электрическим током при случайном прикосновении к резьбовой части патрона.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс. Автомат и защита УЗО

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

  • вводной распределительный щит;
  • устройство учёта;
  • 1-2 розетки;
  • 2 автоматических выключателя;
  • 4 светильника;
  • 1 одноклавишный выключатель;
  • 1 УЗО;
  • электропроводка.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

  • плоскогубцы и электрорезы;
  • молоток;
  • зубило;
  • электродрель и перфоратор для работы в помещении из бетонных блоков;
  • отвёртки – крестовая, шлицевая и индикаторная;
  • изолента;
  • приборы для измерения;
  • материалы для разметки – удобно использовать специальный шнур;
  • крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв. Схема электропроводки и освещения.. Схема электропроводки и освещения

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

  • электрический кабель;
  • светильники;
  • выключатели;
  • розетки;
  • трансформаторы;
  • гофрированные трубы;
  • короба;
  • переходники;
  • УЗО;
  • счётчик электроэнергии;
  • подрозетники;
  • распредкоробки;
  • распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Приобретение расходных материалов

Составив схему, приобретите все необходимое для выполнения работы. Делать будем основательно и надолго, поэтому рассмотрим монтаж скрытой проводки. Справедливости ради стоит сказать, что есть и другие способы прокладывания провода в гараже, о которых можно прочитать здесь.

Чтобы не тратить драгоценное время и силы понапрасну, приобретите или возьмите в аренду штроборез и перфоратор с набором буров и коронкой по бетону, диаметр которой позволит установить подрозетники и распредкоробки в вырезанные с ее помощью отверстия. Про зубило и молоток даже не будем говорить, так как такой инструмент должен быть в любом гараже.

Для дальнейшей работы потребуются:

Распределительный щиток – 1 шт.
Счетчик электроэнергии – 1 шт. (если нужен).
УЗО – 1 шт.
Подрозетники – по количеству врезных выключателей и розеток.
Распредкоробки – в каждом месте, где будет отвод на розетки и выключатели.
Автоматические выключатели – тип и количество по схеме. Возможно, потребуется установить некоторые автоматы отдельно, например, возле точильного станка, компрессора и т.п.
Проводка. Лучше приобрести медный трехжильный провод. Для освещения ‒ 1,5 мм2. Для розеток ‒ 2,5 мм2. Для разводки по гаражу до щитка ‒ 4 мм2. Количество – по схеме +10% на неучтенные выводы в распредкоробках и подрозетниках. Для того чтобы запитать более мощные потребители, рекомендуется провести отдельную линию электропроводки от распределительного щитка до нужного места.
Гофрированные трубы ПВХ под электропроводку. Диаметр и количество подбираются под имеющуюся проводку. Если проводка будет проходить через легковоспламеняемые материалы, то в таких местах должна быть уложена металлическая гофротруба.
Если в гараже будет точка для подключения электрооборудования 380V, то надо позаботиться о приобретении специфической розетки и соответствующего кабеля.
Розетки. Их количество должно быть достаточным для удобного пользования

Важно помнить, что над верстаком может быть несколько светильников – они могут быть подключены как через распредкоробки, так и непосредственно в розетки.
Выключатель. Кто-то предпочитает одним выключателем отключать освещение в гараже, другому нравится разделить на несколько групп, а третий устанавливает выключатель под каждой лампой – каждый может сделать так, как ему будет удобно пользоваться.

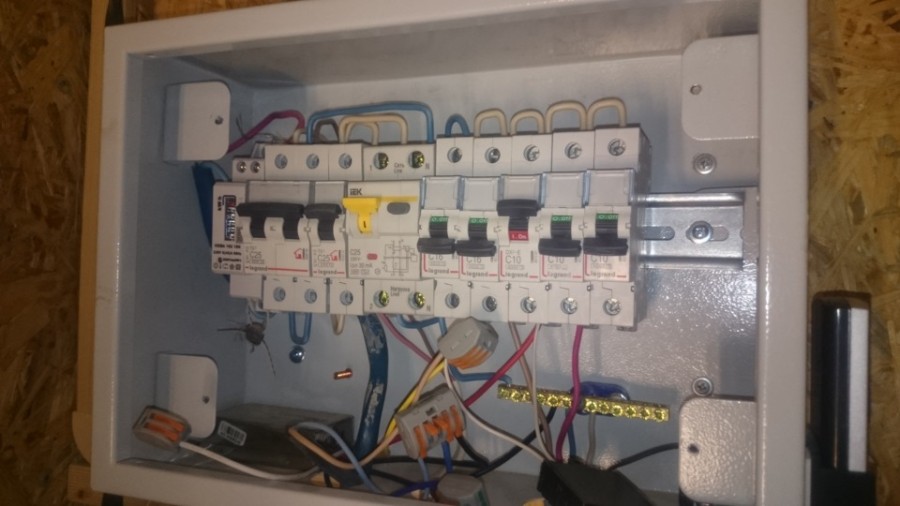

Распределительный щиток можно сделать самостоятельно, как автор этого видео:

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление.

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

  1. Плоскогубцы.
  2. Кусачки.
  3. Рулетка.
  4. Хозяйственный нож.
  5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
  6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Какой должна быть правильная электропроводка?

Гараж – это личное место, необходимое для хранения автомобиля и проведения простых либо сложных ремонтных работ, подготовки к использованию транспортного средства. Здесь редко появляются чужие, но это не повод для уменьшения требований к безопасности, функциональности и надежности электропроводки. Хотя большинство владельцев с легкостью жертвуют внешним видом в угоду более важным параметрам.

Но без соблюдения простых правил не обойтись:

Техника безопасности предполагает проведение скрытой электропроводки в гараже. Различные кабели придется прокладывать в полости стен – это поможет защитить проводку от различных негативных воздействий.

Если гараж металлический, бетонный либо деревянный – это сделает невозможным проведение скрытой версии электропроводки. Однако можно опираться на гофрированные трубы, различные короба, металлорукава и другие виды похожих приспособлений.

Такой прибор не сложно изготовить, но потребуются стержни из металла с диаметром примерно в 15-16 мм. Далее они фиксируются вертикальным способом по верхней части для этого используется полоска из стали на основе правильного заземления. Уровень сопротивления этого устройства не должен превысить 3-4 Ом.

Обычно в гараже сложно избавится от сырости, что вынуждает относить его к помещениям с повышенной опасностью. Из-за этого рекомендуется использовать выключатели, различные осветительные приборы, розетки на основе класса IP44 или выше. Для наглядного знакомства с тем, как это должно выглядеть ознакомьтесь с фото электропроводки в гараже любого типа.

Если планируется обустройство полноценной мастерской или ее подобия необходимо заранее обеспечить трехфазный вариант вводной части электропроводки. Рекомендуем использовать кабеля из меди на основе сечения с размером около 10 мм2 и распределительного щитка, обладающего примерно 18 либо 20 модулями.

Важно: Для установки трехфазной системы потребуется разрешение. Придется получить его от энергетической службы чтобы законно использовать объект с таким оборудованием.

Основное освещение

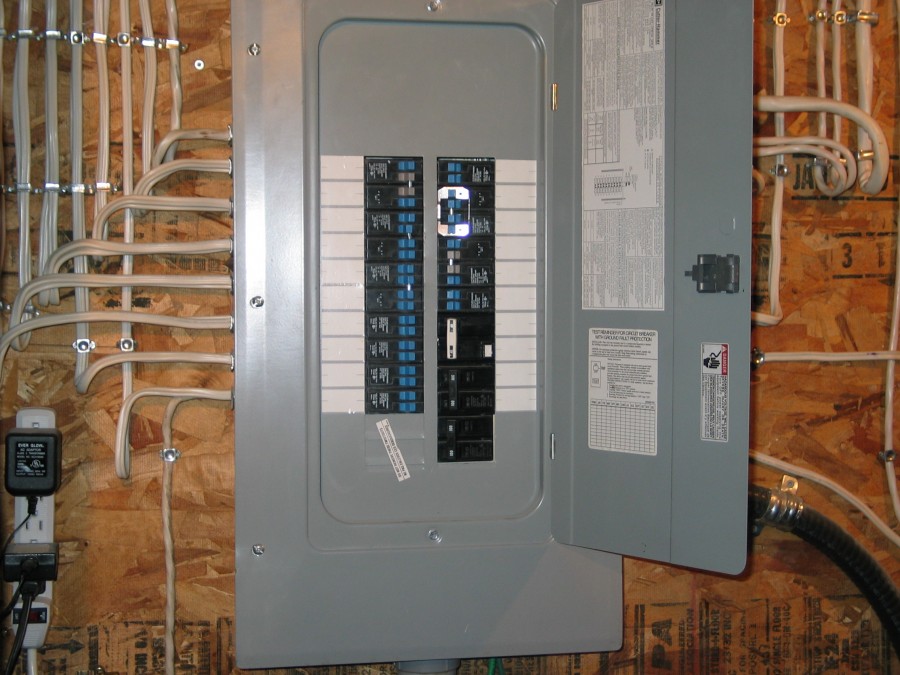

Электрощиток в гараже может быть сделан многими автовладельцами. Однако это не означает, что при полном отсутствии знаний все работы будут выполнены правильно. Однако при наличии определенных знаний в проводке и соблюдении правильной последовательности работ цена электрощитка окажется небольшой.

Для создания качественной системы освещения необходимо оборудовать гараж минимум четырьмя источниками. Особенности создания основного освещения:

Лучше устанавливать лампы парами – с левой и правой стороны от машины.
Еще можно расположить источники свет сзади и спереди от машины
Зависит вариант размещения ламп от нужд автовладельца.
?Внимание! Важно провести проводку от электрощитка таким образом, чтобы каждый источник света имел отдельный выключатель. Чтобы в подвале тоже присутствовало освещение, следует воспользоваться трансформатором. Необходимо, чтобы он распределял электричество в разные зоны подвального помещения.
Кроме трансформатора и различных приборов, следует повесить в гараже электросчетчик
Он должен выдерживать серьезные нагрузки.
К примеру, аппараты для сварки старого образца способы выдавать нагрузку 50 А

Необходимо, чтобы он распределял электричество в разные зоны подвального помещения.
Кроме трансформатора и различных приборов, следует повесить в гараже электросчетчик
Он должен выдерживать серьезные нагрузки.
К примеру, аппараты для сварки старого образца способы выдавать нагрузку 50 А

Чтобы в подвале тоже присутствовало освещение, следует воспользоваться трансформатором. Необходимо, чтобы он распределял электричество в разные зоны подвального помещения.
Кроме трансформатора и различных приборов, следует повесить в гараже электросчетчик
Он должен выдерживать серьезные нагрузки.
К примеру, аппараты для сварки старого образца способы выдавать нагрузку 50 А

Это говорит о необходимости выбрать счетчик, способный выдерживать подобные нагрузки.

Внимание! Очень важно выбрать схему разводки, которая будет отвечать требованиям безопасности. Лучше использовать кабель с медной жилой

Гаражный электрощиток представляет собой один из основных элементов системы электропитания гаража

С его помощью можно включать и выключать отдельные ветки

Гаражный электрощиток представляет собой один из основных элементов системы электропитания гаража. С его помощью можно включать и выключать отдельные ветки.

Разводка

Проводка может быть трех типов: закрытая, открытая и смешанная. Если есть возможность, кабели лучше спрятать в стене, так как даже в гофре он не защищен от повреждений. Если нет, придется их вести по стенам или потолку. При закрытом монтаже в стенах гаража пробиваются каналы, в которые прокладываются провода. Их надо периодически скреплять между собой и прикрепить к бетону.

Затем проводят нужные провода по гаражу, к определенным распределительным коробкам электрощита. Помните, что у каждой линии должна быть своя коробка. Процесс разводки несложный, но советуют провода размещать в гофротрубе на клипсах или коробах из ПВХ – так они будут защищены от конденсата и влажности.

Спецификация электрооборудования и материалов

Спецификация — это список необходимых материалов. Неправильно составленная спецификация приведёт к ошибкам комплектации.

Спецификация учитывает количество кабелей по каждому типу в отдельности и способ прокладки с крепежами, коробами или гофрированными шлангами.

Если количество материалов достаточно большое, то имеет смысл заказать материалы через Интернет или обратиться к дистрибьютору электрооборудования.

Специалисты из выполнят проектирование энергоснабжения гаража как по типовому электропроекту, так и индивидуальное, по любым техническим условиям на электроснабжение. Компания работает в Москве и Московской области, а также в прилегающих областях. Возможно дистанционное сотрудничество. Связаться с представителями или оставить сообщение можно по телефонам и форме обратной связи на странице «Контакты».
