Скрытая проводка в доме своими руками

Содержание

Подготовка стен к скрытой проводке

После черновой отделки поверхностей, можно приступать к разметке утаенной проводки. Необходимо сразу сделать отметки в местах, где будут установлены розетки, выключатели и при необходимости, распределительные коробки. Также следует отметить линией места, где будет проводиться штробление.

Для установки подрозетников нужно в стене пробурить нужного размера углубления. Их заполняют раствором на гипсовой основе так, чтобы сравнять с поверхностью стены и сразу монтируют в это место подрозетники. Теперь по отмеченным линиям проводят штробление, где будут уложены провода под штукатурку.

Штробление стен под скрытую проводку

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.

Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно достаточно глубины 20-25 мм.

Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.

Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.

Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.

Разветвление проводов

Трудно представить разводку электропроводки в любом помещении, которая не требовала бы разветвления. Его выполняют, используя распаечные коробки. Казалось бы, разводка электропроводки в квартире занятие достаточно сложное, зачем усложнять его установкой дополнительных элементов? Такой вопрос не возникнет, если знать, что распаечная коробка выполняет ряд важных функций:

  • позволяет найти проблему в энергосистеме без необходимости вскрывать отделку;
  • проложить дополнительную линию для нового подключения;
  • обеспечивает доступ к проводам для ремонта и осмотра.

Соединения в коробке выполняют клеммными колодками, пайкой, скруткой, опрессовкой. Места соединений следует заизолировать. Монтаж проводки ведут в определенной последовательности:

  • заводят в коробку питающий кабель;
  • разветвляют его на необходимое количество подключений;
  • при необходимости предусматривают промежуточную коробку, в которой также делают разветвление.

Простым и надежным способом соединения проводов (даже отличающихся электрохимическими свойствами), опытные мастера называют клеммники. Простейший вариант – самозажимные клеммники, справиться с которыми под силу даже начинающему электрику. Главное правильно подобрать размер отверстия под кабель. Более сложные в применении – винтовые клеммники: работа с ними менее удобна в ограниченных условиях. К их достоинствам относят доступную стоимость, высокое качество

При выборе клеммника обращают внимание на сечение провода, очередность и количество соединений

Качественное подключение элементов энергоснабжения – залог комфорта и безопасности. Соблюдая правила прокладки проводов, требования норм, используя соответствующие материалы, даже непрофессиональный электрик добьется положительного результата.

Как «электрики» портят проводку? Не поверим, а проверим!

Основные характеристики проводов

Надежное крепление провода к стене под штукатурку зависит от свойств кабеля или провода. Электрический провод под штукатурку марка и некоторые другие отличительные характеристики:

  1. Сечение в мм2 –0,75-8,00;
  2. Материал — Cu, Al и их сплавы;
  3. По числу жил проводка под штукатурку может состоять из 1-37 единичных проводов;
  4. По оболочке проводка до или после штукатурки может быть пластмассовой, резиновой и даже стальной;
  5. По типу изоляции электрика до или после штукатурки производится из целлюлозы, пластмассы, силикона, полимеров, резины.

Чем отличается кабель под штукатурку от проводки – у проводов наружная изоляция выполнена из более тонкого и мягкого материала. Розничная стоимость провода под штукатурку будет ниже расценок на кабель. Но кабель дольше служит, и это его основное преимущество.

В расшифровке марки провода или кабеля заложены их свойства, параметры и показатели качества. Первый кириллический символ означает материал жилы. Например, «А» — провод или кабель из алюминия (Al). Жилы из меди (Cu) не маркируются. Остальные символы в марке кабеля или провода означают параметры и свойства других элементов.

Высококачественная электрика до штукатурки или после должна состоять из двух защищенных слоев изоляции. Типовая прокладка кабеля в стене жилого здания или в квартире проводится так же, как и монтаж проводов.

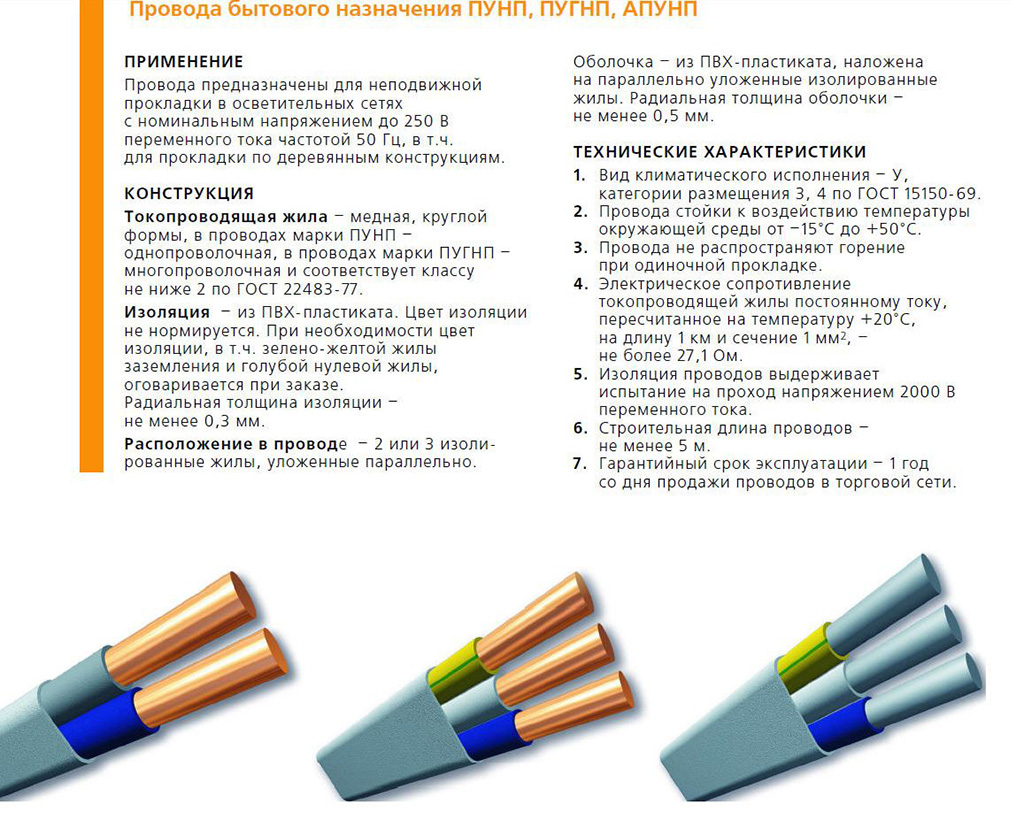

Стандартная прокладка провода в стене — это провод марки «ПУГНП», кабель должен быть марки «ВВГ»:

  1. Символ «П» обозначает провод марка которого предусматривает наличие пластмассовой изоляции. обозначение «ПП» означает провод плоский. Символы «В» и «Р» указывают на тип изоляции – резина или поливинилхлорид;
  2. Кабель марки «ВВГ» или «NUM», провод марки «ПУНП», «ПВС», «ПУГНП» или «ШВВП» — идеальный вариант материала перед тем, как крепить проводку к стене под штукатурку;
  3. Кабель ВВГ — медный с изоляцией из винила. Символ «Г» означает небронированный тип кабеля. Марка «ВВГ» — это несколько вариантов исполнения одного и того же кабеля, но параметры будут несколько отличаться. Так, марка «ВВГ НГ» — негорючее изделие, марка «ВВГ З» дополнительно защищена снаружи;
  4. «NUM» – это кабель с круглым сечением и повешенной степенью прочности. Он в основном используется для организации скрытой проводки, так как имеет плохую устойчивость к солнечному свету.
  5. «ПВС» – это соединительный провод, покрытый винительной изоляцией. Подходит для любого вида работ.
  6. «ПБПП» – плоский провод в полиэтилене. Предназначен под кабель канал под штукатурку линий освещения;
  7. Марка «ПБГПП» похожа на «ПБПП», и отличается многожильным гибким проводом;
  8. «ШВПП» – провод из меди, плоский, имеет повышенную гибкость.

Подготовка и разметка поверхности

Для упрощения работы границы будущей борозды нужно нарисовать маркером

Штробление стен – работа достаточно пыльная, так что ещё до начала процесса мебель и технику из комнаты следует вынести. Те предметы, которые нет возможности переместить, нужно защитить тканью, полиэтиленовой плёнкой либо бумагой.

Чтоб ускорить процесс штробления и сделать результат максимально аккуратным, нужно вначале нанести на стену разметку. Рисовать линии можно любым подходящим инструментом, оптимальным вариантом считается маркер. Он оставляет чёткий и хорошо видимый след, который не исчезнет под слоем пыли. Для нанесения разметки желательно выбирать фломастер тёмного цвета.

Расчёт ширины штробы должен основываться на том, фиксирующие короба какого размера будут использоваться в дальнейшей работе. Борозду в стене желательно делать с небольшим запасом, чтобы избежать риска несовпадения размеров штробы и короба. После окончания работ поверхность всё равно будет выравниваться шпатлёвкой, так что ненужные углубления исчезнут без следа.

Самодельный искатель

Тем же, кто не хочет использовать подручные средства и имеет хоть небольшой опыт в радиоэлектронике, может собрать искатель самостоятельно, причем для этого потребуется не так уж и много компонентов.

Самый простой прибор состоит из того же полевого транзистора, омметра (стрелочного), динамика из стационарного телефона и источника питания.

Схема устройства такая.

После соединения всех компонентов схемы, все можно «облагородить» — заключить в корпус, установить выключать или повысить количество индикаторов.

Но отметим, что это прибор – самый простой, а значит, и чувствительность у него не высокая, хотя он все же позволит обнаружить канал, в котором заложен кабель.

В целом же, схем, по которым можно собрать искатель скрытой проводки большое количество, с разной сложностью конструкции и принципам работы.

Но мы считаем, что выше указанных способов вполне хватит, чтобы обнаружить скрытую проводку в квартире без поиска непонятных для многих деталей и паяния схемы.

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Способ закрепления Порядок работы, советы Монтажная поверхность
при помощи саморезов саморезы по дереву вкручиваются шуруповертом в среднем через 50 см; их использовать рекомендуется длиной около 40 мм; применяется для быстрого монтажа пластиковых каналов; предварительное сверление отверстий не требуется
дюбель-гвоздями (быстрый монтаж) с короба снимается крышка; в нем насверливаются отверстия с шагом около 45 см; его прилаживают к поверхности, отмечая на ней расположение точек сверления; перфоратором делают в стене дырку; пластиковую часть гвоздя вставляют через короб в отверстие, металлическую после забивают позволяет надежно закрепить на бетонной стене, кирпичной, каменной
«клопами» закручиваются шуруповертом через указанное выше расстояние тонкий металл (меньше 2-х мм)
клеем (жидкие гвозди) наносят клеящий состав наизнанку подготовленного отрезка; прислоняют его на несколько секунд к отмеченному месту, отслоняют; ожидают, когда клей загустеют; прижимают обратно; дополнительно требуется применять дюбеля и саморезы дерево, гипсокартон, обои, плитка, можно приклеивать и к бетонной поверхности

Несколько слов об электропроводке

Цель электропроводки – передача и распределение электричества от источника питания до каждого конечного потребителя. Это утверждение верно, как для отдельно взятой квартиры, так и для целого предприятия. В последнем случае источником питания будет вырабатывающая электричество станция, а проводкой – линия электропередач (ЛЭП).

В частном доме (квартире) за основу выступает электрический счетчик. Именно от него ток бежит по проводам к лампам освещения и розеткам с подключенной бытовой техникой. Согласно сказанному, всю электропроводку можно поделить на два вида. Проложенную внутри помещения и идущую снаружи зданий.

Но в обоих случаях провода прокладываются двумя способами. Их можно либо полностью скрыть из виду, либо оставить на всеобщем обозрении. Как открытая проводка в интерьере квартиры, так и скрытый ее аналог, обе имеют определенные требования к монтажу.

Общие положения по нормативным документам к электрической проводке внутри дома:

Каждый кабель любой из проводок должен иметь строгое положение на стене. Либо горизонтальное, либо вертикальное.

Строго горизонтальное и вертикальное расположение проводовИсточник rusenergetics.ru

  • Провода или розетки не должны приближаться к металлическим трубам, газовым печам и любым отопительным приборам ближе, чем на 50 см.
  • От потолка или пола провод в горизонтальной плоскости должен располагаться на расстоянии не ближе 1-1,5 метров.
  • От углов, оконных и дверных проемов до проводки, проходящей в вертикальной плоскости, должно быть не меньше одного метра.
  • Соединение проводников возможно только в распределительных коробках.
  • Жилы кабелей с друг другом либо свариваются (спаиваются), либо опрессовываются.
  • Все розетки, выключатели, а также коробки должны находится в удобных местах для свободного доступа.
  • Для ванных комнат разрешен монтаж одной розетки, имеющей дополнительную изоляцию.
  • Всегда необходимо применять устройство для подачи кабеля в стене в виде куска пустотелой трубы, когда нужно вывести проводку в другую комнату.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

  • определение скрытой электропроводки в потолках, стенах, полах;
  • обнаружение мест обрывов электрокабелей;
  • правильность подключения фаз электросчетчиков;
  • определение фазового провода;
  • обнаружение незаземленного оборудования;
  • проверка исправности плавких вставок и предохранителей;
  • обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

  • индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
  • определение температуры поверхности;
  • индикация точности обнаружения в процентах;
  • обнаружение дерева;
  • автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Штробление стен

Если вы выбрали все-таки скрытый вид проводки, необходимо провести штробление стен. Если набраться терпения, эту работу можно выполнить и своими руками.

Запомните, что несущие стены из бетонного материала бурить нельзя. Для того, чтобы провести подобную операцию, необходимо во время нанесения чернового слоя раствора, установить достаточную его высоту. Для монтирования подрозетников, лучше использовать перфоратор с насадкой «коронка».

Углубления в бетонных основаниях можно легко создать с помощью перфоратора повышенной мощности, если таковой имеется. Однако, можно использовать для этих целей и обычный перфоратор. Конечно, его мощности хватает лишь на углубление до 3 миллиметров, после чего в ход пускается бур с диаметром 6 мм. Этим инструментом сверлится дупло на глубину до 3 см. Затем можно снова воспользоваться коронкой. Процесс нужно повторять до тех пор, пока вы не создадите нужную глубину отверстия, в которое устанавливаете подрозетник.

В том случае, если в бетоне имеется стальная арматура, возникают сложности в момент бурения. Поэтому, перед началом работы рекомендуется с помощью небольшого металлоискателя проверить ту часть стены, которая подлежит бурению. Трубы и кабель-каналы для проведения электричества укладываются в штробы. При этом направляют их к уже установленным подрозетникам. После этого протягивают электропровода и затягивают корпус крепкой проволокой. Если провода проводятся без труб, их можно закрепить прямо в штробе раствором из чистого гипса. Концы электрических проводов протягивают в подрозетники и обрезают, оставив 10-15 см.

Прокладка кабеля по фасаду из сайдинга

Так как сайдинг относится к горючим материалам, прокладка кабеля по фасаду здания осуществляется по особым нормативным требованиям. Конечно, лучше всего уложить электропроводку до начала обшивки, на готовый каркас. В этом случае сайдинг полностью скроет все линии электросети, сделав ее закрытой. Еще вариантом может послужить частичный демонтаж сайдинга с целью уложить провода на каркас, но во многих случаях это невозможно или сами домовладельцы не хотят производить монтаж электросети таким образом.

В качестве крепления электропроводки для бетонных и кирпичных стен идеально подходит фасадное изделие SF-10. Его кольцо позволяет крепить электропровод диаметром до 25 мм. Вынос кольца от поверхности стен достигает 10 см. По нормативным требованиям запрещается укладывать электропроводку вплотную к поверхности сайдинга, расстояние до стены должно быть минимум 7 см. Этот способ крепления как раз отлично решает эту задачу.

Если сайдинг крепится к деревянному каркасу лучше применять специальные шурупы, выполненные в виде полукольца или крючка. Такие скрепления можно быстро закрепить на фасаде из сайдинга, после чего закрепить сам электропровод.

Для соблюдения архитектурного стиля здания укладку электропроводки нужно производить параллельно конструкциям. Запрещено совмещать телефонные, связные провода с силовыми. Зазор между ними должен составлять не менее 25 мм. Перехлесты между такими сетями должны быть минимальные.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах. Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

ОТКРЫТАЯ ЭЛЕКТРОПРОВОДКА

При открытой проводке кабели и провода прокладывают по стенным поверхностям, потолкам и другим строительным элементам здания.

Существует несколько способов прокладки:

  • свободная подвеска;
  • непосредственно по стенной поверхности или потолку;
  • в электротехническом плинтусе;
  • на струнах;
  • в наличниках;
  • на тросах;
  • в лотках;
  • на роликах;
  • в гибком металлическом рукаве;
  • на изоляторах;
  • в коробах;
  • в трубах.

В свою очередь, открытая проводка подразделяется ещё на три подвида:

Стационарная.

Это проводка, которая постоянно подключена и не имеет возможности отключения без применения специального инструмента.

Переносная.

Контакты такой проводки между собой соединены при помощи штепсельных разъёмов (не скручены и не спаяны), то есть такую проводку в любой момент можно рассоединить.

Передвижная.

Применяется для подсоединения к электрической сети передвижных механизмов.

Преимущества открытой проводки заключаются в следующем:

1. Её легко монтировать. Даже не самому опытному электрику, а обычному мужчине, разбирающемуся в электричестве, под силу сделать такую эл.проводку в квартире своими руками.

2. Не требуется никакое дополнительное оборудование (типа электроинструмента для нарезки штроб).

3. Целостность потолков и стен при монтаже нарушается минимально.

4. Проводка в любой момент доступна для осмотра или устранения повреждения.

5. Она мобильна, если потребуется перенести в другое место выключатель или розетку, это можно сделать без проблем.

Недостатки открытой проводки:

1. Она малопривлекательна и не всегда вписывается в интерьер.

2. При монтаже необходимо учитывать технические нормы и требования помещений (не везде её можно использовать).

3. Открытый способ прокладки наиболее опасен в плане возникновения пожаров. При нагрузке свыше допустимой, возможен перегрев проводки и возгорание, которое сразу же перекинется на обои или декор.

Акустический и индукционный методы поиска места обрыва

Акустический метод определения обрыва в скрытой проводке предполагает наличие:

  • Генератора, который подсоединяется к проводу.
  • Акустический сигнализатор.
  • Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора. Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Марки проводов прокладываемых в стенах

Характеристики проводов прокладываемых по стенам различных сооружений зависят от многих факторов:

  • Функционального назначения здания;
  • Условий эксплуатации оборудования;
  • От вида строительных материалов, из которых построены стены;
  • Требований ПУЭ и других руководящих документов определяющих правила устройства электроустановок.

Учитывая эти требования, производители делают различные марки проводов, одним из наиболее востребованных проводов потребителями считается ППВ.

ППВ – провод плоской конфигурации, где жилы размещены в один ряд, имеет слой изоляции на каждой жиле. Предназначен кабель для подачи питания на розеточные и осветительные сети, выдерживает напряжение до 450.


Внешний вид ППВ с тремя жилами

Прокладывается в стенах в жилых помещениях используется марки сечением до 6 мм2. В стандартных упаковках бухт смотано по 100; 150; 200м, допустимая температура при эксплуатации от -50 до +70 ̊С.

ВВГ – провод имеет несколько моделей, есть плоская конструкция, по внешнему виду похожая на ППВ, с двойной изоляцией.


Внешний вид ВВГ плоской формы с тремя проводами

Бывают конструкции круглой, квадратной и треугольной формы.

Кабели марки ВВГ, имеющие круглые жилы
Количество жил и номинальное сечение (мм²) Внешний диаметр (мм) Масса 1 км кабеля (кг)
660В 1000В 660В 1000В
2:1,5 7,5 8,1 71 80
2:2,5 8,2 9,6 95 116
3:1,5 8,1 9,4 92 116
3:2,5 9,3 10,2 136 150
4:1,5 9,2 10,1 127 142
4:2,5 10,1 11,0 171 186
4:4 11,7 13,1 243 273
4:6 13,1 14,1 325 357

Таблица размеров внешнего диаметра и веса проводов ВВГ

В некоторых изделиях в изоляции присутствуют добавки предотвращающие горение, такой провод имеет маркировку ВВГнг.

Кабель(NYM) НУМ – аналог немецкого провода DIN 57250, гибкий, с многожильными проводами или с жестким монолитным проводом, идеально подходит для скрытой проводки в стенах в жилых помещениях. Это обосновано составом негорючей изоляции с пониженным выделением токсичных газов. В конструкции круглой формы три слоя изоляции, на каждом проводе, промежуточный слой из мелонаполненой резины и внешняя, негорючая поливинилхлоридная оболочка.

Перечислены наиболее востребованные потребителями марки проводов, промышленность производит широкий спектр кабелей для прокладки в стенах. Для каждого случая надо учитывать индивидуальные условия, характеристики провода и свои финансовые возможности.

Внутреннее размещение

Когда в квартире, доме начинается капитальный ремонт, проводку чаще всего утапливают в стены. Вначале штроборезом, дрелью, перфоратором делают штробы в стене, в которые затем прячут кабели. Проводку в деревянном доме обязательно помещают в защитную гофру – оболочку, которая укроет их от неблагоприятного воздействия, предотвратит повреждение.

На стенах

Случается, что обои уже наклеены, и нарушать их целостность не хочется. Существует вариант устранения торчащих кабелей без серьезных повреждений:

осторожно разрезать обои либо отогнуть их от стены близко к полу;
взять удобный строительный инструмент, проделать аккуратный неглубокий канал в стене;
уложить провода в полученное отверстие;
закрыть канал тонким слоем штукатурки, шпаклевки;
дать раствору высохнуть;
приклеить обои на положенное место.

Если данный способ не подходит, можно действовать без штробления – использовать декоративный короб для проводов. Особенно часто закрывать коробками приходится силовые провода: они имеют большой диаметр, поэтому без повторного ремонта утопить в стену их не получится. Необходимо купить подходящий по цвету, ширине, длине кабель-канал, который послужит дополнительным элементом декора и надежно защитит проводку.

В деревянном доме короб будет способствовать усилению мер пожарной безопасности. Идеален такой вариант и для ванной комнаты, ведь проложить провода под кафелем очень сложно

Важно лишь помнить, что все элементы освещения, электропроводка, кабель-канал должны быть влагозащищенными

Как еще красиво спрятать проводку на стенах? При желании ее можно прикрыть такими элементами отделки:

  • дверными наличниками;
  • различными молдингами, багетами;
  • откосами окон.

На полу

Проводка нередко пробрасывается по полу, и тут скрыть ее даже проще, чем на стене. Во время ремонта при укладке стяжки можно протянуть кабели в гофре, сверху залить их цементом – коммуникации будут надежными, долговечными. Если напольное покрытие уже имеется, его несложно аккуратно снять, проштробить углубления перфоратором, потом утопить в них провода и зацементировать. Под деревянными полами придется укладывать кабели в металлической трубе, предварительно убрав доски.

В магазинах представлен широкий ассортимент плинтусов для пола с отверстием для проводов (с кабель-каналом). Центральная часть такого плинтуса снимается, в нишу укладываются кабели, после съемный элемент возвращается на место. Работать с подобными плинтусами удобно, быстро, отсутствует пыль, грязь, не портится напольный материал.

Порядок укладки проводов под самое популярное покрытие – ламинат – таков:

  • снять часть ламелей, под которыми будет проходить кабель, вплоть до строительных лаг (брусков);
  • разместить кабели в гофротрубе вдоль или поперек лаг, при необходимости, вырезая в дереве пространство для пересечения проводов;
  • вернуть шумоизолирующие прокладки и ламели на прежнее место.

На потолке

Спрятать проводку на потолке тоже можно, при этом способ будет зависеть от разновидности покрытия. В домах и офисах часто применяются натяжные потолки, которые забирают лишнее пространство, зато дают возможность разведения проводов так, как надо пользователям. Для кабелей практически нет препятствий, потому есть возможность вести их по самому короткому пути. Это имеет ряд преимуществ:

  • снижение затрат;
  • сокращение времени работ;
  • уменьшение общего сопротивления контура;
  • усиление пожарной безопасности;
  • возможность легкой замены проводки.

По правилам пожарной охраны нужно закрывать провода, их пучки гофрированными трубами. Аналогичным образом поступают с проводкой под навесными потолками, нишами или сложными конструкциями из гипсокартона. Лучше всего сцепить коммуникации в единую магистраль, что облегчит ремонт в будущем. Если же потолок бетонный, придется сверлить в нем штробы и укладывать провода подобно тому, как это делается на стенах. Такой метод весьма трудоемкий, практикуется редко.

Скрытая проводка по стенам

Подготовительные работы важно проводить в пустом помещении, на этапе подготовительных или демонтажных работ. Даже в случае применения промышленных пылесосов и дорогостоящих штроборезов, при порезке бетонных и блочных стен возможно определенное количество пыли и мусора!. Штроба в бетонной поверхности прорезается по предварительной разметке закладки кабеля и размещения выключателей, розеток, монтажных отверстий для терморегуляторов и мест установки электрических распределительных коробок

Для работы чаще применяют болгарку и перфоратор, благодаря чему образуется не только серьезное облако пыли, но и ровная канавка для последующей укладки кабеля. На заметку домашним мастерам скажем, что выбор кабеля также имеет серьезное значение. Нужно определиться с требованиями и нормами, а не только стоимостью;

Штроба в бетонной поверхности прорезается по предварительной разметке закладки кабеля и размещения выключателей, розеток, монтажных отверстий для терморегуляторов и мест установки электрических распределительных коробок. Для работы чаще применяют болгарку и перфоратор, благодаря чему образуется не только серьезное облако пыли, но и ровная канавка для последующей укладки кабеля. На заметку домашним мастерам скажем, что выбор кабеля также имеет серьезное значение. Нужно определиться с требованиями и нормами, а не только стоимостью;

  • Укладка ведется в стены без специального защитного рукава, а потому ориентироваться стоит на медный многожильный провод без внутреннего пустотного заполнения. Кабель не должен поддаваться перекрутам или растяжениям. Не стоит оставлять и дополнительные витки;
  • Для облегчения ремонта или обеспечения заменяемости кабеля, его можно закладывать в гофру. Но данное решение увеличит объем работ, а также их стоимость.

В подготовленнуюштробу укладывается кабель, который фиксируется гипсовой смесью или другими подобными материалами, точечно примораживается перед окончательной заделкой штукатурной смесью. Крепление кабеля в штробе может обеспечиваться на специальный пластикой крепеж – клипсы, замки, защелки, скобы;

Концы кабеля выводятся к распределительной коробке подключения, а также к месту установки розеток, выключателей и приборов освещения

Важно соблюдать требования запаса кабеля, что обеспечит нужную длину проводки даже при случае некоторых проблем с соединениями, подключением

Выбор проводов

Провод для скрытой электропроводки подбирается с учетом возможных напряжений материалов, из которых сложены стены: пластичный, гибкий, с многослойной изоляцией.

Для заделки в стены под штукатурку лучше всего подходят провода с медными жилами и поливинилхлоридной изоляцией марок ВВГнг или NYM. Внутри общей изоляции трехжильного провода NYM между отдельными проводами засыпана порошкообразная негорючая засыпка, что дает дополнительную защиту от возгорания.

Провода выбираются по суммарной мощности электроприборов. Если к розетке будут подключаться мощный электрочайник или утюг, паровая станция или «чудо-печка» с мощностью более 2-3 кВт, рекомендуем провести к розеткам провода большего сечения.

Для линий освещения рекомендованы провода сечением жилы от 1,5 мм2 , способные выдержать нагрузку 4,1 кВт.

Для розеточных линий, к которым будут подключаться более мощные электроприборы, используются провода с сечением от 2,5 мм2 , под нагрузку в 6 кВт.

Кухонная электроплита мощностью 5-12 кВт подключается к распределительному щитку через отдельный автомат по отдельной линии. Кабель для скрытой проводки под плиту в квартире обязательно должен быть трехжильным, сечение жилы не менее 6 мм2 .

Третий провод подключается к защитному занулению. Для прокладки линии можно использовать витые провода с хорошей изоляцией (ПВСнг).

Нередко в частных домах и квартирах монтируются «теплые полы», достаточно энергоемкие системы. В среднем мощность бойлеров или кабельных систем составляет 5-8 кВт и требует прокладки отдельной линии.

Рекомендуем использовать провода того же типа, что и для кухонной плиты, но с сечением от 4 мм. Обязательно подключить систему к защитной нулевой шине.
