Штробление стен для проводки без пыли своими руками

Содержание

Какие рекомендации и советы учитывать при штроблении

Приступать к процедуре подготовки канавок в помещении можно сразу после изготовления самоделки. При пробивании штробы нужно учитывать один важный нюанс — работы следует проводить в помещении, где предварительно известны места расположения электропроводки. Если на пути инструмента встречается провод под напряжением, то итог такой встречи может привести к летальному исходу для мастера.

https://youtube.com/watch?v=xiicENnKEY4%3F

Проводить работы штробления как обычным штроборезом, так и болгаркой необходимо с учетом следующих советов и рекомендаций:

Проводить процедуры можно в вертикальном или горизонтальном направлениях
Штробить под наклоном можно в крайне редких случаях, когда следует выполнить обход декоративного элемента или коммуникаций
Горизонтальное штробление необходимо выполнять исключительно на расстоянии до 15 см от плиты перекрытия
Вертикальные канавки должны располагаться на минимальном расстоянии от дверей и окон 10 см
При проведении работ немаловажно учитывать и глубину канавки. Выбирать глубину необходимо в зависимости от типа коммуникаций, которые планируется закладывать в канавку, а также по толщине самой стенки

Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см

Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см

После укладки коммуникаций следует заделать канавку при помощи цементного раствора. Место расположения канавки следует сровнять со штукатуркой стены. Работы по штроблению рекомендуется проводить на этапе строительства и ремонта до того, как будет выполнено оштукатуривание стен.

Штроборез по бетону из болгарки изготовить совсем не трудно, и если поставить себе такую цель, то достичь ее сможет каждый. Делая вывод о проделанной работе, нужно отметить, что при штроблении нужно делать перерывы, чтобы дать электроинструменту остыть. Если чехол не имеет соединителя для подключения пылесоса, то работы нужно проводить в респираторе. Очки необходимо надевать в любом случае, так как в глаз могут попасть различные мелкие частицы.

В зависимости от типа материала, который штробится, необходимо подбирать соответствующую скорость перемещения инструмента. Если на пути попадается арматура в бетонной стенке, то рекомендуется произвести ее распиливание абразивным кругом

Использовать штроборез по дереву необходимо с особой осторожностью, не забывая об обратном ударе

Публикации по теме

Лазерный уровень своими руками процесс изготовления

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях

Делаем роликовые ножницы самостоятельно из подшипников

Требования и нормы для проведения штроб

В зависимости от того, с какими стенами вы будете работать, должны будете соблюсти определенные нормы и требования. Например, штробить стены, которые являются несущими, запрещено. От потолка нужно будет отступить 20 см, а вот от газовой трубы — 40 см.

При манипуляциях с кирпичными стенами сложностей обычно не возникает, тогда как бетон поддается прокладке пазов лишь с помощью специального оборудования. Штробление стен под проводку своими руками не должно вестись в перекрытиях

Что касается стен, важно не задеть арматурный каркас, так как это может снизить несущую способность конструкции

Популярные модели

На российском рынке представлены несколько производителей оборудования с электрическим приводом для резки штраб. Для снижения себестоимости и издержек на логистику инструмент выпускается на территории Китая.

Ряд компаний, заявленных как российские (например, «Интерскол» или «Фиолент»), также широко использует китайские комплектующие для сборки.

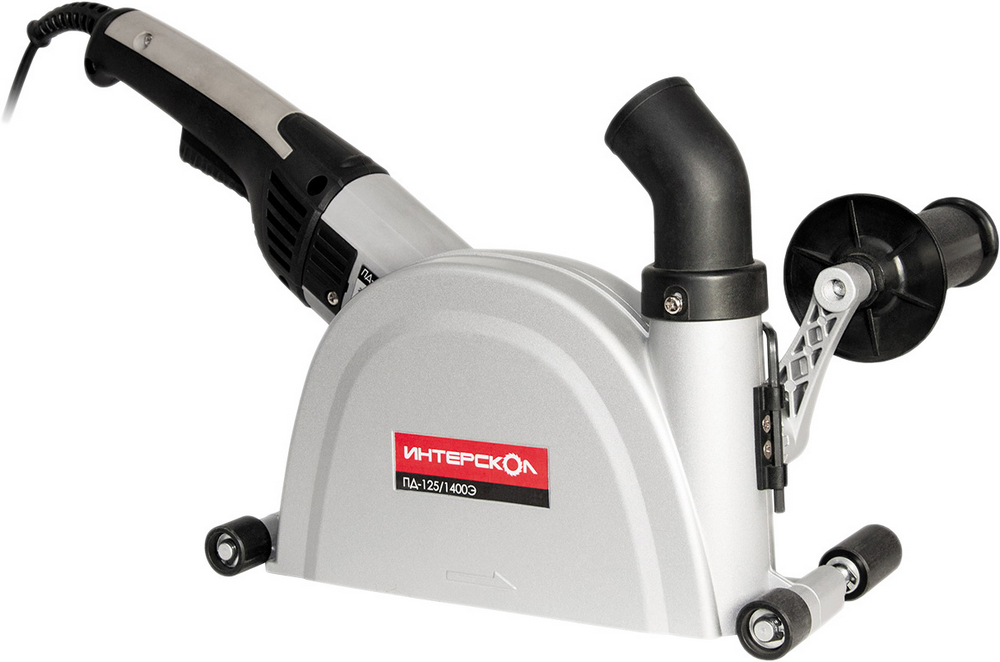

«Интерскол ПД-125/1400Э»

Оборудование оснащено электрическим мотором мощностью 1400 Вт. Частота вращения дисков диаметром 125 мм доходит до 9500 об./мин.

Регулировочный механизм позволяет резать борозды на глубину до 30 мм, а ширина плавно настраивается в диапазоне от 3 до 29 мм. Двигатель оборудован системой плавного разгона и защитой от непреднамеренных пуска и перегрева, кожух рассчитан на коммутацию пылесоса.

Преимущества:

  • низкая цена;
  • бесступенчатые регулировки.

Недостатки:

  • плохое качество материалов и сборки;
  • недостаток мощности для резки штраб максимального размера.

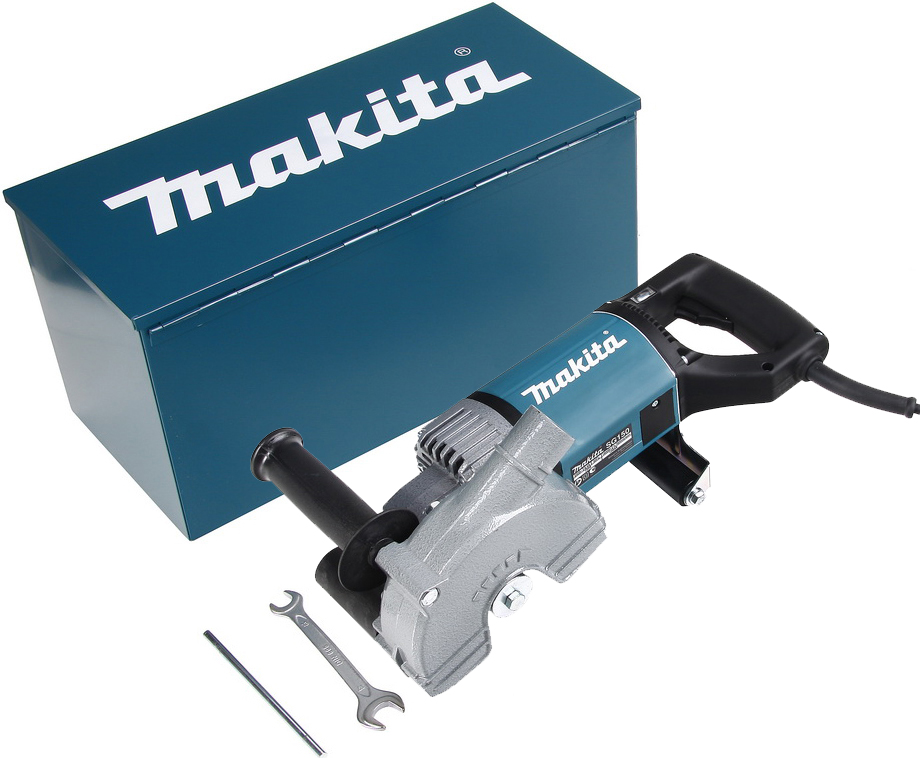

Makita SG150

В конструкции Makita SG150 использован мотор мощностью 1800 Вт, рассчитанный на привод инструмента диаметром 150 мм. Предусмотрена резка борозд шириной от 7 до 35 мм при глубине до 45 мм.

Частота вращения без нагрузки доходит до 7800 об./мин. При резке обороты падают (система поддержки не предусмотрена). Инструмент поставляется в пластиковом кейсе. Возможны переустановка боковой рукоятки и коммутация пылесоса.

Преимущества:

  • высокая мощность;
  • низкий уровень шума;
  • высокая надежность электродвигателя и редуктора;
  • оповещение о перегрузке.

Недостатки:

  • неудобная гайка крепления инструмента;
  • рукоятки, рассчитанные на резку по горизонту справа налево;
  • выброс пыли через борозды;
  • большой вес.

Bosch GNF 35 CA

Оборудование с 1400-ваттным мотором рассчитано на резку борозд шириной до 39 мм и глубиной до 35 мм. На крышке предусмотрен разъем для гибкого шланга, коммутируемого к строительному пылесосу. На плите установлены 4 ролика, а эргономичные рукоятки снижают нагрузку на руки оператора при длительной работе.

Преимущества:

  • высокое качество изготовления;
  • продуманная эргономика рукоятки;
  • небольшой вес;
  • защита от случайного включения.

Недостатки:

  • неудобное расположение кнопки включения;
  • недостаточная мощность;
  • высокая стоимость запасных частей;
  • плохая защита от выброса пыли.

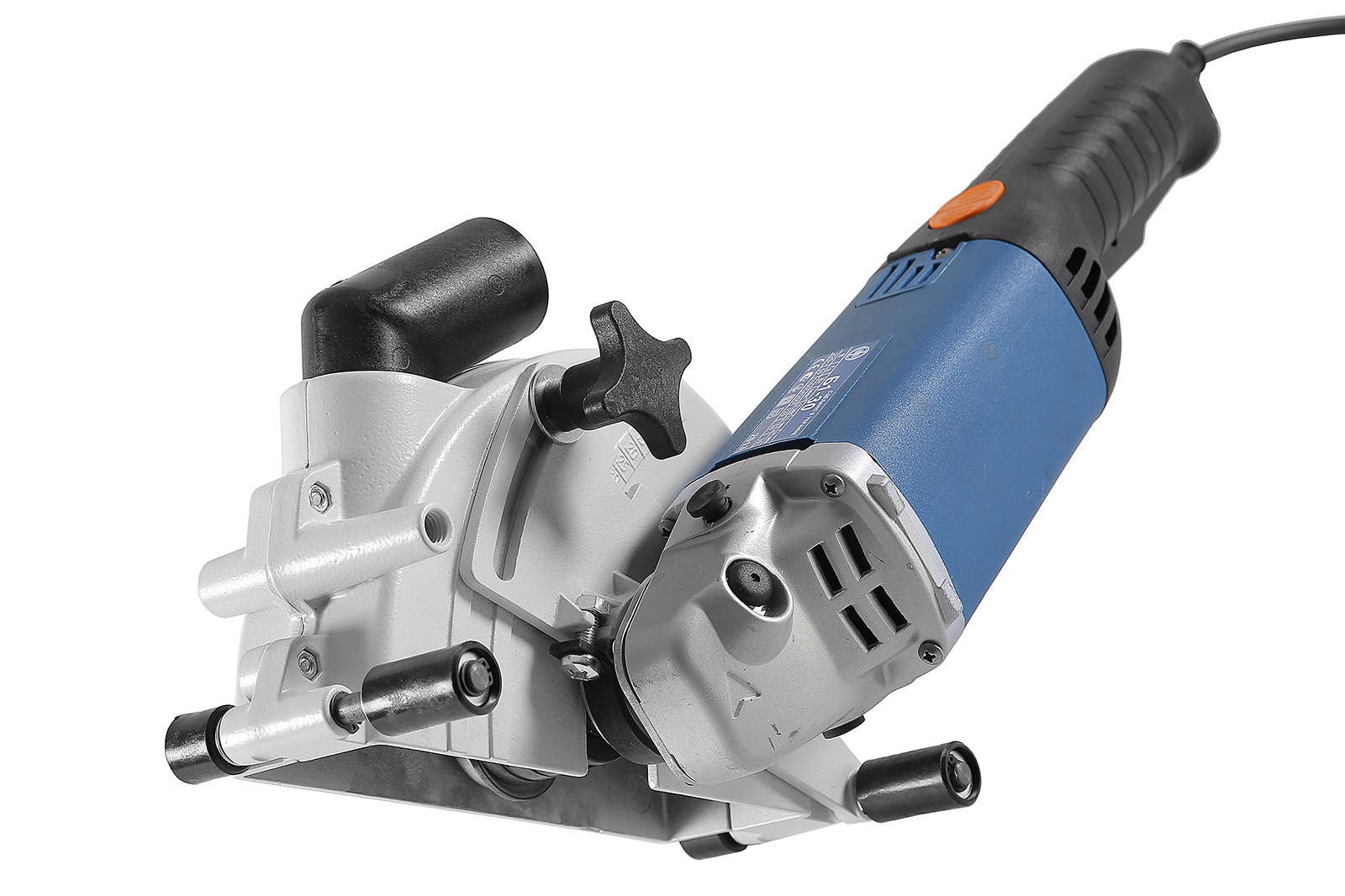

«Фиолент»

Бороздодел Б1-30 оборудован мотором мощностью 1100 Вт, вращающим диски диаметром 125 мм с частотой 6200 об./мин. Предусмотрена функция поддержки оборотов под нагрузкой, ширина паза доходит до 30 мм.

Корпус редуктора выполнен из алюминиевого сплава, обеспечивающего рассеивание тепла. Двигатель оборудован вентиляционными прорезями, не допускающими накопления пыли внутри кожуха.

Преимущества:

  • низкая цена;
  • простота установки нового режущего инструмента;
  • небольшая масса;
  • наличие поворотного сопла для шланга пылесоса.

Недостатки:

  • низкое качество сборки;
  • неудобный штатный ключ для гайки;
  • короткий кабель питания с жесткой изоляцией;
  • низкая мощность.

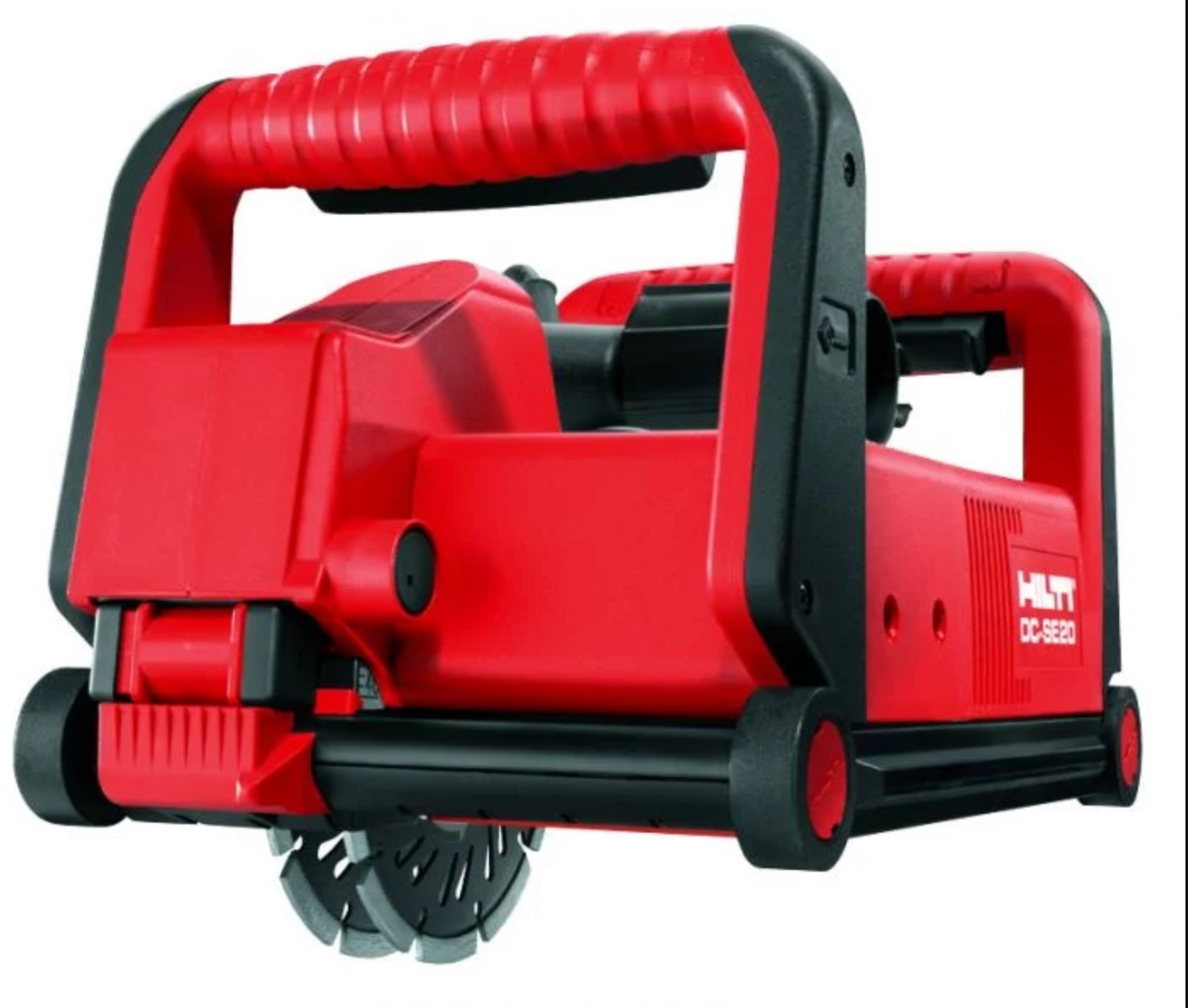

Hilti

Штроборез DC-SE 20 развивает мощность не менее 1800 Вт при напряжении питания 220 В и рассчитан на работу с алмазными дисками диаметром 125 мм при частоте вращения 7900 об./мин.

Кабели питания имеют двойной слой изоляции. Оборудование отличается корпусом прямоугольной конфигурации с верхним расположением рукояток и окна для коммутации шланга отвода пыли.

На основании расположены 4 ролика, предусмотрена регулировка ширины и глубины борозды (до 46 и 40 мм соответственно).

Преимущества:

  • высокая мощность;
  • сниженный выброс пыли в помещение;
  • надежность;
  • низкий уровень шума.

Недостатки:

  • пластик патрубка для подсоединения пылесоса, выгорающий под воздействием раскаленной пыли;
  • заклинивание салазок;
  • большой вес, препятствующий длительной работе в горизонтальном направлении;
  • высокая цена.

Как использовать?

Фирменный прибор для резки штроб делается по другим канонам, чем отличается от самодельного агрегата, состоящего из болгарки и насадки. Заводской инструмент имеет качественные узлы, которые идеально подогнаны друг к другу. Особенно хороши инструменты от таких производителей, как Makita, Bosch, «Интерскол». Работают такие устройства по принципу передачи силового импульса от движка на вал агрегата. Делается это с помощью углового редуктора. Его вполне хватает, чтобы «брать» твердые поверхности из таких материалов, как бетон, кирпич, металл. Фирменные инструменты имеют хорошую мощность и производительность. На них стоят качественные движки, которые способны выдержать длительный режим работы.

У болгарки несколько иное устройство функционирующих узлов. Если усилия слишком большие, то редуктор испытывает повышенную нагрузку, что приводит к преждевременному износу подшипников. Если ставится еще один диск, то нагрузка увеличивается. Поэтому турбинку уместно использовать для работы с мягким материалом в течение небольшого промежутка времени (не более 15 минут). Как уже было сказано, если предстоит иметь дело с бетонными стенами в новом доме, то разумнее взять напрокат штроборез известного бренда. Турбинкой с самодельной насадкой подобный материал «взять» невозможно.

Пользоваться болгаркой с насадкой следует с осторожностью, иначе можно «сжечь» движок за очень короткое время. Нельзя допускать, чтобы болгарка перегревалась

Когда это случается, появляется запах жженого металла. Могут начать искрить щетки, что подтверждает их изношенность. Возможно также возникновение чрезмерного нагрева проводки, тогда обязательно будет ощущаться характерный запах. Чтобы сделать качественный экран для штробореза, который будет использоваться при больших объемах, следует соблюсти некоторые правила. Прежде всего понадобятся:

  • металлический лист;
  • прямоугольная труба;
  • шпильки с резьбой;
  • сварочный аппарат;
  • болты и гайки.

Разрезается металлический лист толщиной 3 мм. Резать можно лобзиком или маленькой болгаркой. К одной половине приваривается плоскость. Затем приваривается вторая. При этом следует оставлять щель для того, чтобы можно было крепить зажим, а также регулировать движение самого инструмента. После этого нужно сделать держатель болгарки, к которому приваривается хомутовое крепление. На нем обязательно должен быть зажим. Диаметр хомутового крепления должен соответствовать размерам УШМ. Также к нему крепятся две пластинки, в которых будут отверстия (на них крепятся колеса). Затем устанавливается патрубок воздуховода.

Электрический движок питается от сети. Принцип функционирования несложен: инструмент плотно прижимается к плоскости и без особых механических усилий проводится по намеченной черте (бедующей линии реза). В работе принимает участие два диска, отчего желоб получается идеально ровным, одинаковой глубины по всей длине.

При работе с плоскостью диск следует погружать в материал осторожно. Слишком большие механические усилия, которые прикладываются к работающему инструменту, пагубно сказываются на качестве работы и сроке службы агрегата

Если появляется лишняя вибрация или спонтанные рывки, то следует прекращать работу, потому что можно легко перегреть движок. Если во время работы алмазный диск начинает чернеть, это также говорит о том, что материал испытывает чрезмерные перегрузки. В этом случае стоит прекратить резку и дать «отдохнуть» диску и самой болгарке.

О том, как сделать насадку-штроборез на болгарку своими руками, смотрите в следующем видео.

Подготовительные работы

Перед тем, как начать штробить стены под проводку, нужно подготовить помещение. Пыль будет в любом случае, даже при применении штробореза с пылесосом. Поэтому весь лишний инструмент, не задействованный в процессе, лучше убрать или укрыть полиэтиленовой пленкой.

Также стоит герметизировать дверь. Если дверь меняется на новую, лучше ее установить до штробления. Иначе проем придется чем-нибудь завесить. При наличии двери достаточно перед началом работ подоткнуть под щель внизу нее какой-нибудь коврик.

Окно или форточку лучше открыть. Для защиты органов дыхания воспользуйтесь респиратором. Можно даже использовать противогаз (при наличии), в этом случае и лицо останется чистым.

А теперь рассмотрим как сделать штробу с использованием различного инструмента. Не у всех же есть штроборезы!

Советы от специалистов

Лучше всего иметь специальный прибор, который показывает расположение электропроводов и арматуры. Он недорогой, но в этом случае вам не придётся дополнительно покупать насадки для резьбы по металлу. На некоторых инструментах оно предусмотрено уже производителем, но специалисты отмечают, что оно часто дает сбои и лучше купить отдельно.

В интернете вы можете наткнуться на мастеров, которые предлагают выполнять работы инструментами, которые совсем не подходят для такого рода занятия. Они могут рекомендовать снять кожухи, защитные насадки и т.п. Помните, что безопасность очень важна! Что бы не получить травму, прислушивайтесь, только к профессионалам.

Так как процесс очень пыльны, то позаботьтесь о защите кожи и верхних дыхательных путей. Без очком и респиратора лучше не проводить работы.

Старые дедовские методы

Проще всего найти молоток и зубило, они наверняка есть в каждом доме. Делаем предварительную разметку. Используя зубило, делаем углубления. Потом направляем острие поперек и отбиваем верх стены, используя молоток.

Работаем строго по линии, которую наметили. Углубляемся по всей длине на 2,5 см. Самым большим плюсом считается легкодоступность инструментов. Но минусов гораздо больше: уходит много усилий и времени, контуры углубления неровные. Лучше всего этот вариант подойдет для работ по штукатурке.

Несколько ускорить работу может дрель. Но тут нужно будет каждые 15 мм сверлить отверстия. Полученные контуры, затем нужно зубилом подровнять.

Бетонные конструкции и кирпич тоже можно штробить таким методом, но готовьтесь к тому, что надо выделить гораздо больше времени, да и края будут неровные.

Работы перфоратором

К плюсам относят то, что при такой работе не так много пыли. Так же перфоратором легко проделает штробу в углах, когда используя болгарку или штроборез это сделать невозможно.

Сама колея получается не ровной как по краям, так и при углублении. Не забывайте и о шуме, который не очень любят жильцы дома.

При наличии специальных насадок, используя перфоратор, можно проделать штробу в кирпичной и даже бетонной стене.

Что бы край был более ровный, можно в дополнение к перфоратору использовать штробление болгаркой. На болгарку оденьте алмазный диск, благодаря ему можно проводить работы с кирпичом и бетоном.

На всю ширину штробы сделайте два надпила, они должны быть параллельно один к другому. Перфоратором углубите канавку, как мы написали выше. Таким образом, вы получите ровные края и хорошую глубину канала.

Недостатки: большое количество пыли, но при наличии промышленного пылесоса это можно исправить. Что бы сразу работать болгаркой и пылесосом, нужен помощник. Чем ближе пылесос к штробе, тем меньше будет пыли. После работ проветрите хорошо комнату.

Штроборез

Считается профессиональным инструментом при создания штроб. На инструменте закреплено 2 диска, расстояние между дисками можно регулировать. Таким образом, делается сразу 2 надреза. Так же можно регулировать глубину. На штроборезе имеется кожух, который плотно примыкает к стене, а так же присоединен пылесос, то процесс можно считать работой без пыли

Важно при работе, чтобы не стенах не оставалось старых обоев, так как они засоряют под кожухом и забивают пылесос

Штроба под обоями

Иногда необходимо сделать колею прямо под обоями. Для этого нужно удалить небольшую полосу обоев. Отступаем боле 5 см от будущей колеи, и делаем надрез канцелярским или монтажным ножом. Если нужна горизонтальная штроба, то надрез делаем выше.

Розетки и финишная отделка

Чтобы изготовить отверстие под розетку или выключатель, выполните шаги:

  1. Просверлите отверстие диаметра 0,8 см в центре. Используя коронку, произведите надпил. Это будет контур нашей розетки или выключателя.
  2. По контуру просверлите от 8 до 10 небольших отверстий.
  3. Не прикладывая усилия, сделайте отверстие, используя коронку. При работе не повредите арматуру, это может привести к разрушению стен.

Если розетка будет не высоко от пола, то провода можно спрятать под пол.

Когда все отверстия готовы, очистите все хорошо от пыли. Укладываем кабель, шпаклевкой (гипсом, штукатуркой, алебастровым порошком) заделываем штробу, все тщательно выравниваем. Поверх клеим обои.

Как замаскировать проводку в штробах

Каналы под скрытую проводку обычно штробят на черновой стадии ремонта, до нанесения штукатурки. После разводки электрокоммуникаций поверхность стены выравнивается для нанесения финишного покрытия. Но если возникает необходимость замены проводки уже после оштукатуривания, необходимо действовать особенно аккуратно.

Если использовается угловая шлифовальная машина или штроборез, каналы получаются идеально ровные, но приходится дополнительно выбивать материал между верхней и нижней границами трассы. Перфоратор или зубило с молотком позволяют выбить более широкую трассу с первого раза, но контуры получаются неровными.

Каналы обрабатываются гипсовой штукатуркой. Раствор наносится после того, как борозды очищены от запылений и прогрунтованы, а проводка уложена согласно схеме.

Чтобы не допустить усадки, рекомендуется смочить водой участки стены, прилегающие к штробам. Раствор штукатурной смеси (довольно густой консистенции) наносится при помощи шпателя.

Иногда, чтобы предотвратить риск разрушения и проседания штукатурного слоя, используют специальную сетку для армирования. Далее штукатурную смесь наносят перпендикулярно линии канавки. Вертикальные штробы заделывают по направлению снизу вверх. Излишки раствора убирают шпателем или гладилкой.

Подготовка и разметка рабочей поверхности

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

p, blockquote 11,0,0,0,0 —>

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.

p, blockquote 12,0,0,0,0 —>

Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Процесс штробления: пошагово

Как мы уже упоминали, перед началом штробления необходимо составить грамотную схему расположения всех электроприборов, розеток и пр. Существуют специальные компьютерные программы, позволяющие указать на плане все элементы электросети: «Компас Электрик», ProfiCAD, QElectroTech и пр. Эти и другие графические редакторы хороши для профессиональных электриков, которые легко и быстро смогут с них сориентироваться и при помощи программ набросать схемы монтажа электропроводки. Строители-новички чаще всего составляют простую электросхему от руки на листе бумаги.

Расммотрим процесс штробления стен поэтапно:

  1. Осматриваем помещение. Освобождаем стены в местах прохождения трассы. Выносим предметы интерьера и мебели (стулья, вазы, цветы и пр.). Крупногабартную мебель (шкафы, этажерки, кресла и пр.) накрываем целлофаном, не допуская щелей. Дверной проем завешиваем влажной тряпкой.
  2. Надеваем респиратор и защитные очки.
  3. Снимаем со стены обои. Этот пункт не является обязательным: настенное покрытие рекомендуется удалять, чтобы кусочки бумаги не наматывалась на сверло и не затревало между зубьями режущего диска. С другой стороны, обои не допускают распространение пыли.
  4. При помощи маркера и строительного уровня делаем на стене разметку согласно заранее составленной схемы.
  5. Индикаторной отверткой, металлоискателем или детектором скрытой проводки проверяем размеченный участок на наличие старых проводов. Старую проводку необходимо демонтировать или отступить от нее на расстояние минимум 10 см. По всем правилам, квартиру следует обесточить и кинуть провод к соседям. Если при осмотре пропустить кабель, находящийся под напряжением, то при штробировании не избежать удара током.
  6. Приступаем к нарезанию канавок, используя приготовленный инструмент.
  7. Выбиваем материал между верхней и нижней границами канавки.
  8. Выравниваем контуры трассы, очищаем канавку от остатков материала и строительной пыли. Обработатываем грунтовкой и оставляем высыхать.
  9. После высыхания грунтовки можно приступать к монтажу проводки.

Штробы могут быть разными по форме и габаритам, поскольку они предназначены не только для проводов, но и под подрозетники, выключатели и электротехнические коробки.

  • Нарезка штроб электрическим штроборезом
  • Выдалбливание штробы перфоратором
  • Установка подрозетников
  • Укладка проводов
  • Заделка штроб гипсовой штукатуркой

Коробки обычно размещают в месте прохождения основной электромагистрали, под потолком. Розетки устанавливают в круглых штробах на расстоянии 30 см от уровня пола.

Для выпиливания отверстий под распределительную коробку и подрозетники нужны коронки для перфоратора размерами 8 и 6,5 см. Такими же насадками можно воспользоваться для углубления отверстия под выключатели. Это удобнее и быстрее, чем выдалбливать штробы вручную при при помощи дрели или зубила.

Самодельный штроборез для газобетона

Обладая некоторыми навыками слесарных работ, можно без особого труда и при небольших капиталовложениях изготовить штроборез для газобетона своими руками.

Ручной штроборез

Простейшее приспособление можно изготовить из куска обычной металлической крепежной перфорированной ленты. Ножовкой по металлу отрезаем полоску длиной 40÷45 см, сгибаем его пополам, в месте сгиба формируем скребок (конфигурацию и размеры выбираем в зависимости от желаемой ширины штробы), два свободных конца соединяем вместе и обматываем несколькими слоями изоленты (то есть получается что-то наподобие ручки), излишки отпиливаем. Получаем дешевый, но вполне практичный штроборез для газоблока. Проведя с нажимом нашим приспособлением по газобетону несколько раз (как правило, не более 4÷5), получаем аккуратную борозду. При желании можно изготовить ручку, например, из деревянного бруска.

Немного посложнее, но более надежный штроборез по газобетону своими руками можно изготовить из куска водопроводной трубы. Порядок изготовления:

  • Отрезаем болгаркой от трубы (диаметр выбираем в зависимости от ширины необходимой борозды) под углом 45˚ кусок длиной 100÷120 мм.
  • Привариваем его к прутку арматуры (диаметром 12÷14 мм) под прямым углом. Если в качестве ручки используем остаток водопроводной трубы, то привариваем к нему режущую часть под углом 30÷40˚.
  • Загибаем арматуру в районе места сварки под удобным для штробления углом.

Еще один вариант изготовления ручного штробореза для газобетона своими руками:

  • В качестве режущего элемента используем пилу от коронки по дереву. Выгибаем ее с помощью плоскогубцев в форме треугольника с закругленными углами.
  • Для ручки подойдет кусок водопроводной трубы. С одного торца при помощи ножовки по металлу делаем пропил глубиной равной ширине режущего полотна.
  • Вставляем режущую заготовку в пропил, сверлим в трубе и заготовке отверстие и вкручиваем в него саморез.

На заметку! Так как сделать штроборез для обустройства канавок в газобетоне довольно просто, то конструкцию режущего элемента и длину ручки каждый может выбрать самостоятельно.

Простой электрический штроборез для газобетона

Легкость, с которой можно штробить газобетон под проводку, позволяет сделать штроборез из обычной электрической дрели. Для этого понадобится цилиндрическая фреза (средняя стоимость 450÷550 рублей), которую устанавливаем в патрон дрели. Такое несложное устройство позволяет делать канавки в газобетонных стенах быстро и качественно. Так как в процессе работы образуется большое количество пыли, лучше производить штробление вдвоем (второй человек работает с пылесосом), а также использовать очки и респиратор. При желании можно изготовить деревянные салазки, в которые крепим дрель. Это приспособление позволит делать штробу одинаковой глубины по всей ее длине. Хотя потренировавшись на блоке, который наверняка (хотя бы один) остался после окончания строительства, можно сделать аккуратные штробы без усложнения конструкции, используя только дрель и фрезу.
