Сборка комплекта на жалах Hakko
Простая паяльная станция, а точнее комплекты для ее сборки на специальных жалах Hakko, популярные на торговой площадке Алиэкспресс. На сайтах продавцов также есть инструкция и схема соединений. Пользователю останется только найти корпус и соединить детали.
Особенность установки — инновационные жала HAKKO T12 которые чрезвычайно быстро разогреваются и не прогорают.
Потребуется выключатель, разъем для питающего шнура тип AS-Евровилка. Эти элементы могут быть в комплекте или же их можно заказать вместе с основными частями. На лицевую сторону выносятся разъемы для паяльника, пульт управление температурой и иными параметрами.
На плате дорожка («test») для управления настройками не соединенная, для доступа к регулировке ее контакты надо спаять.
В настройках есть возможность выставлять шаг регулировки t°, делать ее программную калибровку. Такая функция доступная прямо в процессе работы паяльника — реж. Р10, Р11. Как это сделать: нажать на энкодер, удерживать его пару сек., перейдем в Р10, затем кратковременным нажимом меняем шаг (сотни, десятки, единицы). Поворачивая ручку, меняем значение, потом снова жмем и пару сек. держим селектор энкодера — настройка сохраняется и совершается переход в Р11 и так далее. А двухсекундное нажатие возвращает в рабочий режим.
Если зажать включатель энкодера и подавать питание к контроллеру, то попадем в более объемное меню:
Блок питания надо докупить отдельно, хватит на 24 В, в зависимости от значения, на которое рассчитан паяльник. Можно обойтись и внешним БП 24 В, выдающим до 4 А.
БП можно создать и самостоятельно из следующего:
- понижающий советский трансформатор;
- готовая сборка с диодным мостом KBPC5019;
- сетевые фильтры, они же электролитические конденсаторы для сглаживания пульсаций;
- три параллельно соединенных полевых транзистора IRF730;
- микросхема LM317;
- радиатор охлаждения, вентилятор, подключенный через свой диодный мост.
Напряжение в нашем случае подается на управляющую плату (24.4 В). Опишем, как работает схема. На трансформатор идет напряжение от сети (220 В, 50 Гц), понижается им до 28 В. Выпрямляется диодным мостом, фильтруется конденсаторами, значение возрастает до 35 В. Далее, подается на плату регулировки из полевых транзисторов на основе микросхемы lm317. Подстраиваем подстроечным резистором, получаем 24.4 В постоянного напряжение, которое и запитывает установку.
Паяльная станция с феном: особенности изделия, обзор рынка
Для создания неразъемных соединений используют несколько методик. Одна из них – это пайка. Отличается данная технология от традиционной сварки применением низких температур и соединением с помощью припоя. Во время пайки расплавленный припой наносится на детали. По мере остывания материал твердеет, и элементы надежно соединяются между собой.
Паяльная установка с феном – это комплекс инструментов, которые предназначены для паяния компонентов
Производство многослойных плат и миниатюрных интегральных схем, а также повышенная плотность размещения мелких деталей с большим количеством выводов требуют использования тонких и специфических инструментов. Одним из таких приборов является паяльная установка с феном. Данное устройство – это комплекс инструментов, предназначенных для выполнения группового или одиночного паяния компонентов.
Современный рынок предоставляет широкий выбор изделий, которые способны удовлетворить запросы пользователей любой квалификации – от профессионалов высокого класса до новичков-любителей. Поэтому проблема, какую выбрать паяльную станцию с феном, актуальна для многих.
Данные изделия могут отличаться по комплектации, а также включать в себя следующие составляющие:
Паяльная установка с феном отличается от обычного паяльника тем, что способна оптимизировать температурный режим работы инструмента
- блок контроля, который позволяет управлять рабочими параметрами инструмента;
- паяльник для классического контактного паяния низкотемпературным припоем;
- паяльный фен для бесконтактного нагревания определенных частей сборного предмета;
- термопинцет, который используется для припаивания и удаления элементов;
- мощный инфракрасный источник для нагрева платы до необходимой температуры;
- пневматический прибор, предназначенный для удаления лишнего расплавленного олова;
- дополнительные детали;
- браслеты для снятия статического напряжения.
Современные паяльные установки многофункциональны, поэтому позволяют выполнять большое количество задач. Паяльные станции самой простой конструкции состоят из паяльника, контролирующего устройства и специальной подставки под паяльник.
Принцип работы станции не отличается большой сложностью, поэтому вполне возможно изготовить самодельную паяльную станцию с феном.
Современные паяльные установки благодаря своей многофункциональности, могут выполнять большое количество различных задач
Как пользоваться паяльником
Проведение демонтажа радиодеталей таким устройством не представляет трудностей. Время выхода устройства на рабочий режим составляет 30 секунд. Время демонтажа микросхемы с 200 ножками — от 15 до 30 секунд. В качестве нижнего подогрева лучше всего использовать утюг. Применение ИК-паяльника в комплексе с утюгом позволяет сильно ускорить выпаивание деталей и смягчает его. В процессе работы устройство требуется держать на расстоянии 15 мм от прикуривателя.
https://www.youtube.com/watch?v=g77xjfV1H7U
При осуществлении работ не следует жалеть канифоли. Большое ее количество облегчает выпайку компонентов радиоплат и ускоряет ее. Канифоль начинает кипеть при 250°C. Во время работы не следует допускать чрезмерного ее испарения и кипения.
При ремонте деликатных микросхем необходимо накрывать корпус. Не рекомендуется оставлять устройство включенным, т.к. оно работает на пределе возможностей.
↑ Платы и сборка ИК паяльной станции
В приложении выкладываю свой вариант. Скажу сразу, делал на скорую руку и уже давно. Поэтому платы без обозначений, чисто разводка. И лень возвращаться, вспоминать, что да как, извините уж. Столько свободного места планировалось для стабилизатора на 5 В, но так как блок питания взял готовый, то место осталось. Желающие смогут найти другие варианты ПП в Сети.
Конструктивно управление выполнено на трех платах. Две платы 100 мм на 70 мм, на одной расположились индикаторы и кнопки, на второй находится вся слаботочная электроника.
Заготовки для плат брались пачкой в Китае, поэтому под их размеры и подгонял. Платы стоят одна над другой, печатью друг к другу, между ними — шлейфы. Силовая часть выполнена на стеклотекстолите навесным монтажом.
Питает все это блок питания от DVD плеера. Установлен готовый фильтр питания от древнего копира, с предохранителями на 10 Ампер.
Способ №1. Контактная паяльная станция
Для такой паяльной станции вам понадобиться относительно классический паяльник мощностью хотя бы 80 – 100Вт, регулятор мощности (в данном примере мы будем использовать диммер), диодный мост, соединительные провода. Такая паяльная станция будет работать без обратной связи по температуре жала паяльника, поэтому результативность воздействия на припой придется определять опытным путем.
Рис. 1: схема изготовления простейшей станции
Так как в домашней сети напряжение может быть значительно ниже 220В, в схеме паяльной станции будет использоваться диодный мост.
Процесс изготовления состоит из следующих этапов:
- Соберите из четырех диодов мост или возьмите готовую сборку с параметрами работы с 220 В на 300 В;
- Отрежьте питающий шнур на расстоянии 10 – 15 см от ручки, запас нужен для подключения к паяльной станции;
- Зачистите выводы проводов как возле паяльника, так и на шнуре, его также будем использовать для подключения;
- Подключите одну из жил шнура питания к диодному мосту через диммер, а вторую напрямую;
- Подсоедините выводы диодного моста к жилам паяльника, лучше использовать клеммное соединение, болтовое или пайку;
- Места электрических соединений заизолируйте для предотвращения поражения электрическим током при работе паяльной станцией;
- Установите мост и светорегулятор на диэлектрическое основание.
Простейшая паяльная станция готова к использованию, достаточно включить ее в розетку и повернуть ручку в нужное положение. Принцип работы с ней схож с прибором для выжигания по дереву. Работая с крупными элементами, регулятор мощности устанавливается в максимальное положение. С мелкими, выводится в половинное значение, следует отметить, что конструкция регулятора температуры на основе диммера изменяет напряжение питания от 220 до 0В, а вам ограничивать его меньше половины смысла не имеет.
Разновидности станций
Все паяльные станции можно разделить на две большие группы:
- термовоздушные;
- инфракрасные.
Каждая из них заточена под свои задачи. В большинстве случаев при проведении профессиональных ремонтах требуется обе разновидности паяльных станций. Первая представляет собой небольшой блок, который имеет один или два манипулятора. Термовоздушная паяльная станция может включать в себя только фен или фен с паяльником. Есть паяльные станции, которые имеют в качестве манипулятора только паяльник. Обычно это те разновидности, которые называются индукционными. В обычных термовоздушных станциях нагрев паяльника происходит за счет керамического или схожего элемента, на который подается напряжение. Этот элемент передает температуру на жало. В индукционных паяльных станциях нагрев происходит за счет действия электромагнитного поля. Энергия сразу передается на жало.
Благодаря такому подходу удалось снизить инертность паяльной станции, повысить время отклика, а также повысить мощность при меньших габаритах. В тех изделиях, где содержатся теплоемкие элементы невозможно обойтись без индукционной стации, т. к. она способна в короткие сроки разогреть большие участки олова. В некоторых случаях даже термовоздушным феном этого сложно добиться. Индукционки стоят в несколько раз дороже обычных станций, но их эффективность гарантирует удовольствие и высокую точность при работе.
Инфракрасные паяльные станции являются отдельным подразделением. По внешнему виду они практически непохожи на два предыдущих вида. Они состоят из двух основных модулей:
- головы или верхнего подогрева;
- нижнего подогрева.
Нагрев в них происходит за счет инфракрасных элементов. Благодаря нижнему подогреву плата нагревается равномерно, что позволяет избежать деформации при извлечении или запайке определенных элементов. Чаще всего инфракрасные станции применяются для замены чипов с BGA пайкой. Они представляют собой микросхемы-кристаллы, которые фиксируются на плате с помощью специальных шариков припоя. Некоторые виды таких чипов возможно заменить обычной термовоздушной станцией, но качество будет страдать. Стоимость хорошей инфракрасной станции начинается от одной тысячи долларов.
Обратите внимание! Есть отдельный подвид инфракрасных станций, в которых инфракрасный элемент помещен в манипулятор, который напоминает фен. Такие изделия не получили широкого распространения и применяются редко
Выполнение измерений с применением индукционной паяльной станции

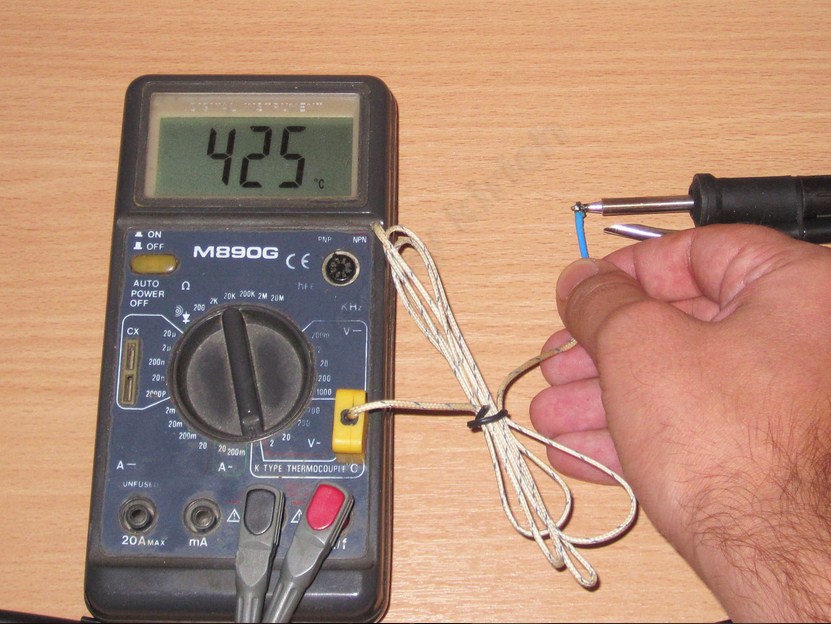

Контроль температуры пайки при помощи термопары и мультиметра
При пайке различных мелких радиодеталей, согласно требованиям различных нормативных документов, рекомендациям изготовителей электронных компонентов, технике безопасности, температура жала при его прикосновении к рабочей поверхности должна быть не выше 2700С. При работе с описываемым паяльным оборудованием данный показатель устанавливают при помощи регулировочных энкодеров на электронном блоке устройства. Проверяют правильность такой настройки, прикасаясь к жалу прибора кончиком термопары, подключенной к мультиметру.
Простая паяльная станция с диммером
Рассмотрим самый простой вариант аналоговой паяльной станции без фена, только с паяльником. С работой справится пользователь с минимальными навыками.
Что потребуется:
- паяльники обычные с нихромовой нитью накаливания. Лучше взять с большой мощностью, например, на 60, 80 Вт, диапазон регулировки будет шире;
- розетка (внутренняя), подойдет старая советская на 5 А;
- диммер — устройство для регулировки напряжения, например, для настройки интенсивности света лампочек накаливания. Так как экономное диодное освещение распространенно, устройство может быть незатребованным среди бытового хлама, его можно и купить, стоит дешево. Диммер по своему типоразмеру, принципу монтажа похож на розетку, только сверху селектор регулировки;
- корпус: ДВП, лобзик, шурупы, силиконовый клей. Можно взять старый корпус компьютерного БП, распаячную коробку;
- шнур с вилкой к сети питания. Взять от сломанного любого прибора, приобрести разборную вилку и 2 или 3-жильный (с жилой заземления) провод.
Далее, иллюстрированные этапы сборки с объяснением.
Выпиливаем из ДСП и собираем корпус. Применяем силиконовый клей, шурупчики, снизу — болтики, эту часть делаем съемной. Отверстия: спереди под розетку, а точнее, под ее крепежный винт и провода, узел зафиксируем на поверхности, сверху — большое, под балласт диммера.
Внутри соединяем проводками диммер и розетку. Далее, присоединяем провод с вилкой для сети 220 В, выводим его из корпуса. При этом порядок проводков, полярность не имеет значения.
Устройство готово к работе, паяльник втыкаем в розетку базы, аппарат подключаем к сети. Установку можно использовать и так, но лучше сделать градуировку на диммере, чтобы четко определить, при каком положении будет перегрев или нужная температура.
Используем амперметр, нельзя его подключать параллельно — просто щупы к отверстиям подключенной розетки, — иначе он сгорит. Амперметр подсоединяется только последовательно нагрузке, то есть у нас паяльник должен быть включен в цепь. Поэтому берем еще одну разборную вилку с выведенными контактами, втыкаем ее в розетку станции.
При отключенной установке один вывод приматываем изолентой к зубчику вилки паяльника, второй — к одному из щупов амперметра. Подключаем станцию к сети. Ко второму зубчику вилки шнура паяльника касаемся другим щупом. Определяем величину тока, степень нагрева, делаем (ножом, надфилем, маркером и подобным) градуировку около селектора. Перед замерами на амперметре надо выставить параметр тока, соответствующий сети 220 В (переменный) и предельное его значение для имеющейся сети.
Что такое паяльная станция
Если говорить просто, то простая паяльная станция состоит из нескольких основных блоков:
- блок питания;
- блок управления;
- индикаторы;
- манипуляторы.
Блок питания может быть импульсным или трансформаторным. Первый имеет меньшие габариты и способен выдавать большую мощность. Трансформаторный блок питания имеет характерный звук при работе и для большой мощности требует больших габаритов. В некоторых случаях трансформаторный блок показывает себя более надежным, но это напрямую влияет на вес и габариты паяльной станции. Блок управления паяльной станцией состоит из платы, на которой находятся микроконтроллеры, переменные резисторы и другие элементы, которые отвечают за обратную связь, а также за формирование выходного сигнала для манипуляторов.
В качестве манипуляторов на паяльной станции могут использоваться:
- паяльник;
- фен;
- инфракрасная головка.
На лицевой панели станции располагаются индикаторы. Они выводят показания датчиков температуры, которые находятся в манипуляторах. В большинстве случаев требуется дополнительная калибровка для достижения правильных показаний.
Рекомендации по сборке самодельной паяльной станции с феном
Для начала разберемся в особенностях схемы паяльного фена.
В домашних условиях легче и дешевле всего сделать паяльную станцию своими руками с феном на вентиляторе, а в качестве нагревателя использовать спираль. Керамический нагреватель дорогой, и при резких изменениях температуры он может просто потрескаться. Компрессор в домашних условиях сконструировать сложно. К тому же, компрессор к фену не присоединишь, поэтому от основного блока придется еще проводить трубку для воздуха, что вносит значительные неудобства.
В качестве нагнетателя можно использовать любой малогабаритный вентилятор. В нашем случае – кулер от блока питания компьютера.Он будет находиться возле ручки термофена. К нему нужно будет присоединить трубку, в которой воздух будет нагреваться и выходить на паяемый элемент.
На торце кулера нужно вырезать отверстие, через которое воздух будет попадать в трубку (сопло) с нагревателем. С одной стороны кулер нужно плотно закрыть, чтобы при работе воздух проходил только в трубку, а не выходил в окружающую среду. Нагнетатель устанавливается в задней части фена.
Любой начинающий радиолюбитель и домашний мастер должен знать все тонкости — как правильно паять паяльником. Главными условиями качественной пайки являются обеспечение зачистки и обслуживания деталей перед соединением, а также необходимый прогрев во время самого процесса. Для многих элементов — микросхем и некоторых транзисторов — подходит специальный паяльник, который обеспечит безопасную пайку и защитит от перегрева. Об особенностях такого инструмента можно узнать тут.
Нагреватель собрать куда сложнее. Нихромовая проволока накручивается в виде спирали на основание. Витки спирали не должны касаться друг друга. Длина спирали рассчитывается из условия, что ее сопротивление должно быть 70-90 Ом. В качестве основания должно быть выбрано основание с плохой теплопроводностью и хорошей стойкостью к большим температурам.
Для конструирования термофена много деталей можно взять из старых фенов для волос. В каждом фене, даже самом простом и дешевом, можно найти слюдяные пластины. Из таких пластин нужно собрать крестообразное основание для спирали.
Кроме того, можно использовать основание из старых паяльников или галогенных ламп для прожекторов. Основание на 5-7 сантиметров должно оставаться не занятым спиралью. От спирали отводим концы по основанию, в виде проволоки. Затем эту N-сантиметровую часть плотно обматываем жаропрочной тканью.
После этого нужно сделать трубку (сопло) из фарфора, керамики и т.п. Диаметр рассчитываем так, чтобы между внутренними стенками сопла и спиралью оставался небольшой зазор. Сверху на трубку наклеиваются термоизоляционные материалы: асбестовый слой, стекловолокно и т.д. Такая изоляция обеспечит большее КПД фена, а также возможность спокойно браться за него руками.
Нагревательный элемент и сопло по отдельности крепятся к нагнетателю так, чтобы воздух поступал в трубку, а нагреватель находился точно посередине внутри сопла. Место скрепления сопла с нагнетателем нужно заизолировать, чтобы не выходил воздух.
До того, как подключить светодиодную ленту в машине, необходимо её правильно подобрать. Для этого следует учитывать следующие параметры устройства для LED подсветки транспортного средства: тип, плотность, мощность, цвет и влагозащита. При включении светодиодных лент в домашних условиях используют блок питания на 12 Вольт, который служит стабилизатором тока в цепи диода. LED люстры в жилых помещениях устанавливают не только для улучшения дизайна и интерьера, но и как удобный осветительный прибор, которым можно управлять дистанционным пультом.
У нас получилась конструкция, по форме немного напоминающая пистолет. Для удобства можно прикреплять к корпусу всевозможные ручки и держатели. Специальные насадки можно купить или выточить собственноручно из термостойкого металла.
От изготовленного термофена к основному блоку должны отходить 4 провода. Выходить они будут из задней части фена. Лучше собрать их вместе и повторно заизолировать.
После изготовления термофена нужно сделать основной блок, который будет выполнять функцию регулятора и выключателя.
В корпусе блока размещаем два реостата. Один будет регулировать мощность потока воздуха, другой – мощность нагревательного элемента. Выключатель лучше сделать общий, для нагревателя и нагнетателя.
Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю. Остается сделать выход для розетки, и термовоздушная паяльная станция будет готова.
Инфракрасная станция для пайки
Ремонтируя сложные схемы и материнские платы (особенно в которых имеют место компоненты BGA), потребуется инфракрасная станция. Китайская продукция отличилась очень низким качеством, а хорошая инфракрасная установка стоит довольно дорого. Выход очевиден: нет ничего сложного в том, чтобы собрать паяльный инструмент своими руками.
При сборке такого паяльного устройства можно вложиться в бюджет до 10 тыс. рублей. Несмотря на низкую себестоимость, станция отлично себя показала при проведении ремонтных работ, связанных с монтированием микросхем.
Описание конструкции
Устройство состоит из следующих компонентов:
- контроллер управления;
- подогрев нижнего типа;
- нагрев верхнего типа.
Контроллер должен быть 2-канального типа.
Первый канал подключается к термопаре или терморезистору платинового типа. Второй следует просто подключать к паре. Оба канала обладают автоматическими и ручными режимами. Первый допускает поддержку температур до 255 градусов при помощи обратных связей с термопарой или терморезистором.
Ручной режим позволяет производить настройки в диапазонах 99%. Память контроллера содержит четырнадцать различных типов термопрофилей: семь профилей свинцового типа и семь профилей для пайки без свинца.
Для содержащего свинец припоя диапазон максимальных температурных профилей начинается с 190°, и далее через каждые 5 до 220°.
Для припоя без свинца максимальные температуры профилей начинаются с 225°, и далее через каждые 5 до 250°.
В тех случаях, когда верхний нагревательный элемент попросту не справляется и нагрев обеспечить не удается, контроллерный элемент становится в режим «пауза» и ожидает нужную температуру. Это позволяет приспособить микросхему для нагревателей настолько слабых, что они не способны следовать за термопрофилями.
Контроллеры также используются, как регуляторы температуры паяльной станции, например, если необходима сушка или запекание паяльных масок. Такие устройства отлично подходят для поддержки температуры.
Сборка комплекта на жалах Hakko
Простая паяльная станция, а точнее комплекты для ее сборки на специальных жалах Hakko, популярные на торговой площадке Алиэкспресс. На сайтах продавцов также есть инструкция и схема соединений. Пользователю останется только найти корпус и соединить детали.
Особенность установки — инновационные жала HAKKO T12 которые чрезвычайно быстро разогреваются и не прогорают.
Потребуется выключатель, разъем для питающего шнура тип AS-Евровилка. Эти элементы могут быть в комплекте или же их можно заказать вместе с основными частями. На лицевую сторону выносятся разъемы для паяльника, пульт управление температурой и иными параметрами.
На плате дорожка («test») для управления настройками не соединенная, для доступа к регулировке ее контакты надо спаять.
В настройках есть возможность выставлять шаг регулировки t°, делать ее программную калибровку. Такая функция доступная прямо в процессе работы паяльника — реж. Р10, Р11. Как это сделать: нажать на энкодер, удерживать его пару сек., перейдем в Р10, затем кратковременным нажимом меняем шаг (сотни, десятки, единицы). Поворачивая ручку, меняем значение, потом снова жмем и пару сек. держим селектор энкодера — настройка сохраняется и совершается переход в Р11 и так далее. А двухсекундное нажатие возвращает в рабочий режим.
Если зажать включатель энкодера и подавать питание к контроллеру, то попадем в более объемное меню:
Блок питания надо докупить отдельно, хватит на 24 В, в зависимости от значения, на которое рассчитан паяльник. Можно обойтись и внешним БП 24 В, выдающим до 4 А.
БП можно создать и самостоятельно из следующего:
- понижающий советский трансформатор;
- готовая сборка с диодным мостом KBPC5019;
- сетевые фильтры, они же электролитические конденсаторы для сглаживания пульсаций;
- три параллельно соединенных полевых транзистора IRF730;
- микросхема LM317;
- радиатор охлаждения, вентилятор, подключенный через свой диодный мост.
Напряжение в нашем случае подается на управляющую плату (24.4 В). Опишем, как работает схема. На трансформатор идет напряжение от сети (220 В, 50 Гц), понижается им до 28 В. Выпрямляется диодным мостом, фильтруется конденсаторами, значение возрастает до 35 В. Далее, подается на плату регулировки из полевых транзисторов на основе микросхемы lm317. Подстраиваем подстроечным резистором, получаем 24.4 В постоянного напряжение, которое и запитывает установку.
