Сборка пошагово на Arduino c ATmega
Паяльная станция на atmega8 не обязательно включает данную модель этого микроконтроллера, это могут быть его разные версии (ATmega328p, 168). Описываемая МК — это база для Arduino UNO — чрезвычайно популярного инструмента программирования электронной начинки паяльных станций, роботов, радиоуправляемых машинок, подобных самоделок, сигнализаций, световой индикации и пр.
Потребуется дисплей на протоколе (интерфейс) I²С и несколько шт. энкодеров:
Вкл./выкл. осуществляется энкодером, после выкл. в памяти МК хранится последнее значение t° паяльника и фена, оборотов кулера. После выкл. на дисплее первого отображается температура, вплоть до остывания до +50° С. Если деактивирован фен, то крыльчатка охлаждает его до +50° C в бесшумном режиме на оборотах в 10 %.
Следующий элемент — БП на 24 В и 2–3 А выходного тока и преобразователь. Их можно сделать самому, если есть опыт и желание паять микросхемы, подбирать элементы, но также можно купить недорого на том же Алиэкспресс. Это изделие именно для подобных сборок, без корпуса — сама основная функциональная начинка. Цена более чем приемлемая. То же относится и к преобразователю DC-DC на LM2596S — его подключаем к БП и настраиваем подстроечным резистором 5 В.
Паяльник и фен продаются как комплектующие
Важно покупать изделия именно на термопаре, а не на резисторе, иначе схему и прошивку придется дорабатывать. В нашем примере оснащение может комплектоваться паяльниками от модельной линейки установок 852D +, 853D, 878AD… и фенами — от 858, 878D, 858D…. Для подключения их к корпусу — разъемы GX16-5 и GX16-8
Приобретен также комплект из 5 жал
Для подключения их к корпусу — разъемы GX16-5 и GX16-8. Приобретен также комплект из 5 жал.
Корпус из металла может создавать помехи, желательно использовать пластиковые коробы. Для данной части можно применять распаячную коробку средних размеров.
Схема и платы
В нашем примере схема и печатная плата контроллера ATMEGA 168, которую мы взяли из популярного примера в сети, доработана (представлена ниже). Отличия от оригинала: подключение дисплея, заменены переменные резисторы и кнопки вкл./выкл. на энкодеры, а также убран стабилизатор на 12 В (фен у нас на 24 В) и на 5 В (заменен на DC-DC преобразователь).
Плата создана стандартным способом — ЛУТом (сплав розе в лимонной кислоте). Симистор на компактном радиаторе. Силовые мосфеты без него, так как нагрев там слабый, переменные резисторы многооборотные. Микроконтроллер подключен классически.
Ниже оригинальная схема, там же список элементов, которые используем и в нашем примере, учитывая сделанные модификации:
Прошивку микроконтроллера делали через Arduino UNO:
Финишный этап: собираем все в единый модуль, настраиваем t° паяльника и фена, для определения значений можно использовать термопару мультиметра. Контрастность дисплея выставляем переменным резистором на переходнике его платы.
Изготовление инфракрасного паяльника
Паяльные станции, работающие на инфракрасном излучении, за редким исключением, используются для прогрева распаявшегося процессора, моста или проца на видеокарте. Как известно, процессоры очень плохо переносят перегрев, и зачастую, при интенсивной нагрузке и плохом теплоотводе, происходит распаивание низкотемпературного припоя контактов от площадки.
Одним из варварских способов восстановления контакта является прогрев «тела» процессора дозированным тепловым излучение. Это можно сделать обычным феном или даже утюгом, но после подобных процедур положительный эффект достигается в одном из трех случаев. Поэтому специалисты-самодельщики предпочитают строить паяльные станции инфракрасного нагрева.
Изготовление корпуса и нагревательных элементов
Конструктивно паяльная станция состоит из четырех основных элементов:
- Нижнего нагревательного блока;
- Верхнего нагревательного блока;
- Штатива и блока управления нагревателями.
Между верхним и нижним корпусом укладывается материнская плата компьютера так, чтобы инфракрасный поток от верхней системы нагрева был направлен преимущественно на цель — корпус процессора. Остальная часть платы закрывается от нагрева алюминиевой пластиной или фольгой с вырезанным окном под процессор.
Нижний корпус паяльной станции применяется для создания теплового экрана, проще говоря, для дополнительного подогрева платы, чтобы уменьшить потери тепла за счет конвекции воздуха.
Важно! Вся хитрость паяльной станции заключается в том, чтобы сделать нагрев не только эффективным, но и управляемым, то есть, нельзя допустить перегрева корпуса, поэтому в конструкции используется термопара и интерфейс управления галогенками. В качестве нагревателей можно использовать обыкновенную нихромовую спираль, уложенную внутрь кварцевых трубок или галогенки R7S J254
В качестве нагревателей можно использовать обыкновенную нихромовую спираль, уложенную внутрь кварцевых трубок или галогенки R7S J254.
Для изготовления корпуса нижнего блока можно использовать любой подходящий по размеру стальной коробок, на который устанавливаются разъемы для ламп. В итоге, после сборки и подключения проводки получается конструкция паяльной станции, как на фото.
Аналогичным способом изготавливается верхний нагревательный блок.
Все устройство и управление монтируется на штативе от старого советского фотоувеличителя, у которого есть регулировка положения верхнего блока по высоте. Остается собрать систему управления паяльной установки.
Термопары и управление
Для того чтобы не допустить перегрева, в паяльной станции используются две термопары – для корпуса процессора и остальной поверхности материнской платы. Для управления паяльной станцией используется плата интерфейса Arduino MAX6635, которая подключается к последовательному порту домашнего ноутбука или ПК, для которого приходится искать соответствующее программное наполнение –обеспечение или сделать его самому.
Управление паяльной станции выполняется следующим образом. Компьютер через интерфейс и термопару получает информацию о температуре и меняет мощность теплового потока с помощью импульсов включения-выключения галогенок станции. По мере перегрева продолжительность периода горения лампы будет снижена, а при остывании, наоборот, увеличена.
В собранном виде паяльная станция выглядит, как на фото. Стоимость постройки обошлась чуть более 80 долл.
Технические характеристики
- Питание от источника постоянного напряжения 12-24В
- Потребляемая мощность, при питании 24В: 50Вт
- Сопротивление паяльника: 12Ом
- Время выхода на рабочий режим: 1-2 минуты в зависимости от питающего напряжения
- Предельное отклонение температуры в режиме стабилизации, не более 5ти градусов
- Алгоритм регулирования: ПИД
- Отображение температуры на семисегментном индикаторе
- Тип нагревателя: нихромовый
- Тип датчика температуры: термопара
- Возможность калибровки температуры
- Установка температуры при помощи экодера
- Светодиод для отображения состояния паяльника (нагрев/работа)
Термовоздушные станции
Чтобы заработала термовоздушная паяльная станция, катушка индуктивности потребуется с хорошей проводимостью. Параметр номинальной частоты обязан быть на уровне 44 Гц. Дополнительно следует подобрать качественный регулятор для изменения мощности электроинструмента. В качестве насадки обычно используются контакты. Для стабильности исходящей волны резисторы, как правило, устанавливаются ортогонального типа.
Параметр ширины пропускания у них в среднем достигает 55 мк. Чтобы хорошо работа паяльная станция, модулятор на нее подбирается, исходя из типа катушки индуктивности. Если планируется делать электроинструмент средней мощности, то модулятор, как правило, используется саморегулирующий. Обкладка для него применяется довольно редко. Однако для сохранения линейности многие специалисты советуют использовать специальные операционные блоки. Таким образом, разогрев контакта происходит довольно быстро. Температуру за счет данного элемента удастся повысить максимально до 200 градусов.
Благодаря этому работать со стальными поверхностями станет очень удобно. Разъем для заземления целесообразнее подбирать мультисистемный. В данном случае параметр отрицательного сопротивления не должен превышать 44 Ом. Использовать трехжильные кабеля для подачи электроэнергии специалисты не рекомендует. В этом плане лучше доверится четырехжильным типам.
Паяльная станция на микроконтроллере
Позволить купить нормальную ПС может не каждый радиолюбитель. Если есть знания в электротехнике, а также возможность достать радиодетали, программатор и микроконтроллер, то появляется шанс сделать свое устройство. Сборка своей собственной ПС имеет положительные моменты: экономия денег и повышение уровня мастерства.
Устройство, печатная плата и схема
Изготовление ПС своими руками включает в себя: схему устройства, создание платы, программирование микроконтроллера, изготовление паяльника, фена, блока питания, монтаж и настройка.
Схема 1 — Схема электрическая принципиальная ПС
Схема не очень сложная, и человек, владеющий твердыми знаниями, может ее собрать, к тому же есть интернет, в просторах которого можно найти любой ответ на любой вопрос. Детали несложно достать в специализированных магазинах. Перечень деталей:
- микроконтроллер — основной элемент: Atmega328p или аналог;
- LCD-дисплей;
- LM358;
- опторазвязка: MOC3063;
- IRFZ44N (2 шт);
- симистор: BT138;
- стабилизаторы: L7812CV и L7805CV;
- потенциометр: 10К (3);
- переменный резистор: 10К (3);
- резистор: 22к;
- светодиод: 3 мм, 20мА (2);
- резонатор: 16 Мгц;
- smd-резисторы: 220 (2), 10к (4), 220к (2);
- smd-конденсатор: 1 мкф (3 шт.);
- переключатель: 3 штуки;
- гнездо: GX16 5 pin и 8 pin;
- импульсный блок питания 24В, >3А.
Для монтажа деталей необходимо создать специальную монтажную плату (рисунок 1). В интернете есть много способов такой процедуры. Широкое распространение получила технология ЛУТ (лазерно-утюжная технология). Для этого нужна программа, благодаря которой создается плата; лазерный принтер (печатать на максимальном качестве) и утюг (для переноса рисунка на плату). После чего она травится в хлорном железе, высушивается, и в ней просверливаются отверстия.
Рисунок 1 — Пример монтажной платы для ПС своими руками
Нужно обязательно прошить (закачать программу на микроконтроллер) перед установкой его на плату. Текст программы для прошивки контроллера можно написать самому или же воспользоваться готовым. Существует множество интернет-ресурсов обучения программированию для специализированного написания программного обеспечения для прошивки контроллеров. Есть возможность заказать все готовое, и остается только собрать.
↑ Схема контроллера ИК паяльной станции
А управляет нагревом контроллер на двух ATMEGA8. С написанием программ у меня не очень, язык «Си» только «почитать», про ассемблер вообще молчу. Поэтому искал готовый вариант в интернете. Хотел именно на AVR, потому что для этих контроллеров у меня есть готовый программатор. Искал довольно долго. Изучил все ветки, посвященные паяльным станциям, на «Радиокоте» и на «Паяльнике». Остановился на этом варианте.
В нем достаточный функционал и он простой для повторения. Оба канала полностью идентичны. Единственное, что изменил — вместо MOC3023 поставил MOC3063, т.к. этот чип с контролем перехода через ноль, поэтому меньше помех в сеть
В момент разогрева потребляемая мощность около 3000 Вт и это важно. В нижнее плечо поставил симистор помощнее — BTA41
При первом запуске вышел небольшой «бабах». Оказалось, что я случайно подключил симистор параллельно нагрузке, т.е. фактически параллельно сети. Предохранители ушли в мир иной. А на втором канале «потерял» один провод. Больше никаких проблем не было. Будьте внимательны, не торопитесь при запуске!
Самодельная ИК (инфракрасная) паяльная станция
В мастерской любого радиолюбителя имеется один, а может и сразу несколько паяльников. Но вот паяльная станция, особенно инфракрасная – для многих лишь мечта.
Дело в том, что это профессиональное оборудование, применяемое для качественной пайки таких сложных элементов, как чипы BGA (от английской аббревиатуры Ball grid array, что в переводе может звучать как «Массив шариков», полный русский аналог – «поверхностно-монтируемые интегральные схемы»).
Рис. 1. Пример чипа BGA
Припаять или даже отпаять такой чип обычным паяльником невозможно. С определенной долей вероятности может помочь паяльный фен, но только для отпайки и только если микросхему можно потом выбросить…
Дело в том, что в данном случае требуется:
- Нагрев сразу с двух сторон;
- Равномерное проникновение тепла сквозь тело микросхемы (такое делает возможным ИК-излучение);
- Точный контроль температуры в процессе работ.
А все это напрямую связано со сложной логикой работы устройства и дорогостоящими нагревателями и датчиками.
Наверное, поэтому готовые ИК паяльные станции стоят от 30 тыс. руб. (даже при заказе из Китая).
Инфракрасная паяльная станция из прикуривателя
Даже если собрать все необходимые детали для ИК станции, их совокупная стоимость получится ненамного ниже готового варианта. А значит, если у вас ограниченный бюджет, материал ниже – для вас.
На форумах такое устройство ласково прозвали «прикуяльником», так как оно представляет из себя паяльник с прикуривателем вместо жала.
Выглядит он приблизительно так:
Рис. 2. Инфракрасная паяльная станция из прикуривателя
На самом деле, паяльник используется скорее просто как держатель (внутри уже нет нагревательного элемента, развязка меди и стали сделана специально).
Схема управления нагревателем строится на базе простых и недорогих элементов.
Рис. 3. Схема управления нагревателем
Если под рукой нет таймера 555, можно взять серию UC384x. Тогда схема будет иметь следующий вид:
Рис. 4. Схема управления нагревателем с UC384x
Блок питания +12В можно сделать из трансформатора и диодного моста (самый элементарный, диоды лучше всего смонтировать на радиаторе).
Как видно из схемы – контроля температуры нет.
При таком количестве элементов можно обойтись и без печатной платы. Отлично справится макетная, а при определенной сноровке и наличии свободного пространства в корпусе – подойдет монтаж на весу.
Рис. 5. Монтаж платы
Нижний подогрев должен обеспечивать правильный термопрофиль для припоя. Графики для свинецсодержащих и бессвинцовых припоев приведены ниже.
Рис. 6. Графики для свинецсодержащих и бессвинцовых припоев
Конечно, регулирование температуры и поддержание её на заданном уровне – сложная задача (в норме требуется термопара, логика обработки данных с нее и т.д.).
Но сделаем простой ход – нагрев будем регулировать обычным димером (от осветительных приборов), а в качестве источника тепла используем готовую галогеновую лампу на 150 Вт.
Температуру можно выставить по внешнему термометру, или «на глаз» (экспериментальным путем).
Вариант нижнего нагревателя.
Рис. 7. Вариант нижнего нагревателя
Здесь в качестве платформы используется старая печатная плата с медной фольгой (чистым текстолитом повернута вверх).
Таким образом, в качестве конечного результата:
- Подогрев снизу осуществляется галогеновой лампой, включенной в сеть 220 В. Ее мощность регулируется димером.
- Пайка осуществляется с помощью прикуривателя. Его мощность нагрева регулируется переменным резистором (смотри схему).
Процесс выглядит так.
Рис. 8. Процесс пайки
Конечно, для обычных микросхем пайка может осуществляться и без нижнего подогрева.
Можно работать и только с нижней платформой (например, если нужно демонтировать большое количество радиоэлементов сразу), но следует проявлять особую осторожность, так как при излишнем перегреве дорожки могут отслоиться от текстолита. Такая паяльная станция подойдет только для кратковременной работы в быту
Такая паяльная станция подойдет только для кратковременной работы в быту.
Другие способы реализации
В сети можно найти много других вариаций на тему создания ИК-станции своими руками, но все они имеют бюджет 10 тыс. руб.+, что сводит на нет все усилия.
То есть, если учесть возможность ошибки в процессе монтажа (по неосторожности или по неопытности) или поставки некачественной детали (что случается часто при взаимодействии с зарубежными продавцами), а также другие нюансы, то проще и надежнее приобрести готовое решение
Схема паяльной станции своими руками, элементная база
Ключевой инструмент паяльной станции является паяльник. Если при самостоятельной сборке станции можно использовать какие-то элементы, снятые, например, с отслуживших свой срок бытовых приборов. То паяльник без всяких споров должен быть новый. Многие мастера отдают предпочтение изделиям Solomon и некоторым другим.
Схема паяльной станции
После подбора паяльника можно приступит к выбору диодного моста для электрической схемы и трансформатора. Для того, что бы получить напряжение в 5 В необходим линейный стабилизатор с хорошим охлаждением. В качестве альтернативного варианта можно рассмотреть использование трансформатора, у которого есть в наличии обмотка, которая необходима для обслуживания цифрового блока.
Принципиальную схему самодельного устройства можно поискать на специализированных форумах.
ИК паяльная станция своими руками .Простая схема подключения электроники.
Несколько лет назад меня посетила мысль о покупке ИК паяльной станции.
Посетив несколько всем известных сайтов я понял что в данном случае не все однозначно.
Паялки либо очень дорогие, заоблачно дорогие. Либо хренове, на столько хреновые что паять практически невозможно.
Обмозговав данную тему я решил собрать свою паялку (С блэкджеком и шлюхами) :Бендер.
И так, перед тем как решиться на сборку данного девайса я столкнулся с огромным количеством не понятных для меня на то время значений.
Первое что меня смутило это отсутствие понятной схемы подключения.
В интернете очень много информации но вся она разбросана и имеет кучу различий и так непонятно к каким паяльным станциям она.
Спустя полтора года я все таки собрал свою паяльную станцию. Полтора года.
Почему так долго? Да потому что помимо этой есть еще куча других идей. А иногда и просто лень что либо делать. На самом деле ее можно собрать за неделю а может и быстрее при условиях если есть вся информация а еще лучше видео инструкция где все ясно и понятно сказано.
Но на данный момент я уже собрал свою ик паялку и в данном видео я решил показать корректную и понятную схему подключения всех элементов.
Все по шагам. Куда какой проводок.
Дубликаты не найдены
Полтора года. видел на tehnostation.ru вполне адекватные варианты, даже после ТермоПро не западло было бы перейти. За полтора года она бы отбилась не напрягаясь.
Делал на керамике. Дикая инерция. Выкинул нафик, поставил ик лампы от малярных сушилок. С ними низ держит до градуса. А вот наверху альтернативы ельштайну не нашел. Хотя имею горячее желание всю керамику выкинуть.
Сетку тоже сначала такую прикрутил. Позднее пришлось выкинуть. Натянул на пружинах тонкую сетку, ибо толстую гнет волной при перепадах температур. Ну и конечно комп в роли контроллера станции гораздо интереснее. Профили править и менять парой щелчков мышкой гораздо интереснее, чем кнопками на маленьком дисплее. А как без отражателя верх, не перегревает середину?
А я делал на галогенных лампах. 12 полукиловатных (220в) на нижний подогрев, к каждой 6ке по самопальному диммеру на мощном симисторе с доп охлаждением. На верхний ставил 9 по 50 ватт 12 вольт, тоже галогенных и 2 трансформатора с 220 на 12 вольт от старого советского телика (вроде). На верхний паяльник тоже диммер с охлаждением, ну и доп охлад к особо греющимся узлам. Естественно термопару для контроля температуры, ну и самопальные сетевые фильтры на 2х кондёрах и 2х тороидальных дросселях. Паяло на ура, только света было много – приходилось в солнцезащитных очках паять.
Подскажите, задумал сделать простенький преднагреватель, дисплей отклеить, еще чтото по мелочи, есть подошва от утюга и прикупить пид регулятор, не знаю что будет по инерционности? Или лучше использовать одну такую ик керамическую пластину как у Вас? Видел на али разной мощности есть
делай, инерционность в пиде настраивается, хотя проще всего сначала нагреть а потом класть экран.
Доработка, настройка, цена и тд.
Данная ик с пк тоже работает.
вот чтоб как выше не было, лучше и видос и картинки с текстом делать.
О сообществе
Умеешь делать что-то своими руками? Поделись этим умением со всеми!
Вопросы и ответы найдете вот тут -> FAQ
Общий чат Telegram
1. Общение строится на взаимном уважении и доверии.
2. Старайтесь не делать грамматических ошибок в сообщениях – это создаст негативное впечатление о вас. Грамотность – залог комфортного пребывания в Сообществе.
Паяльная станция с феном: особенности изделия, обзор рынка
Для создания неразъемных соединений используют несколько методик. Одна из них – это пайка. Отличается данная технология от традиционной сварки применением низких температур и соединением с помощью припоя. Во время пайки расплавленный припой наносится на детали. По мере остывания материал твердеет, и элементы надежно соединяются между собой.

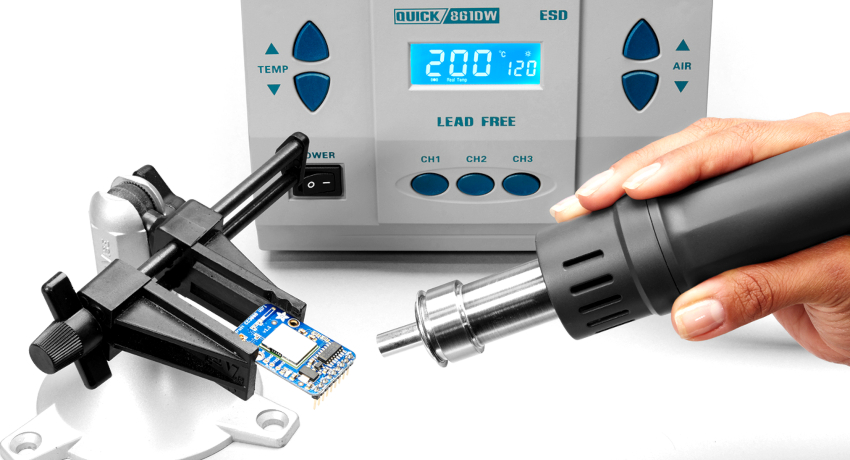

Паяльная установка с феном – это комплекс инструментов, которые предназначены для паяния компонентов
Производство многослойных плат и миниатюрных интегральных схем, а также повышенная плотность размещения мелких деталей с большим количеством выводов требуют использования тонких и специфических инструментов. Одним из таких приборов является паяльная установка с феном. Данное устройство – это комплекс инструментов, предназначенных для выполнения группового или одиночного паяния компонентов.
Современный рынок предоставляет широкий выбор изделий, которые способны удовлетворить запросы пользователей любой квалификации – от профессионалов высокого класса до новичков-любителей. Поэтому проблема, какую выбрать паяльную станцию с феном, актуальна для многих.
Данные изделия могут отличаться по комплектации, а также включать в себя следующие составляющие:

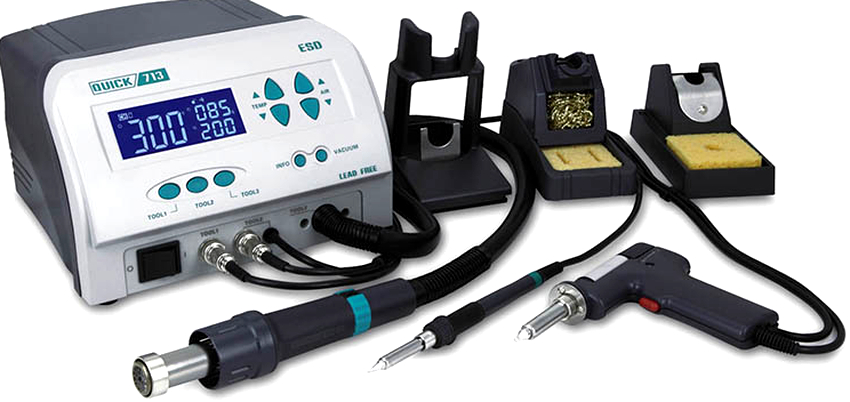

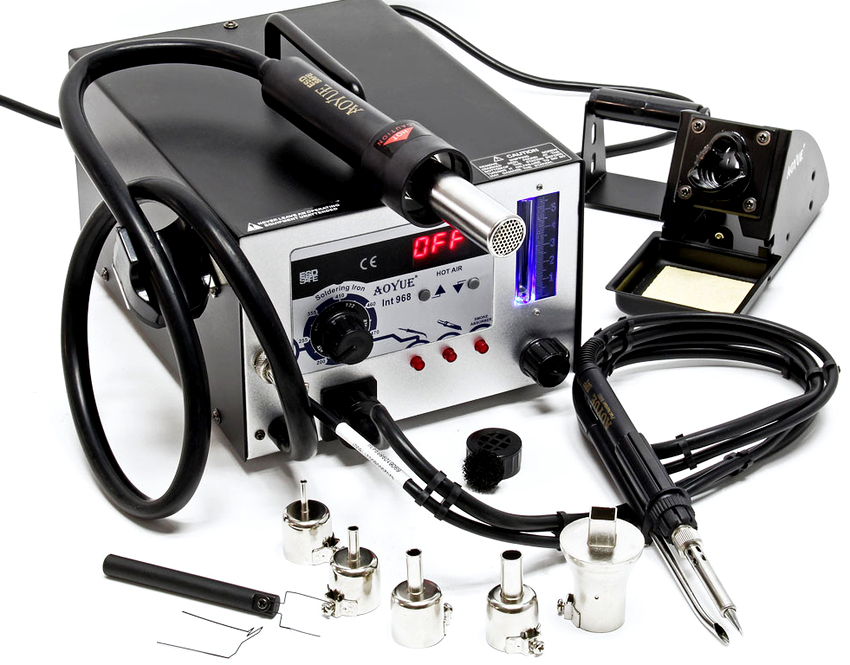

Паяльная установка с феном отличается от обычного паяльника тем, что способна оптимизировать температурный режим работы инструмента
- блок контроля, который позволяет управлять рабочими параметрами инструмента;
- паяльник для классического контактного паяния низкотемпературным припоем;
- паяльный фен для бесконтактного нагревания определенных частей сборного предмета;
- термопинцет, который используется для припаивания и удаления элементов;
- мощный инфракрасный источник для нагрева платы до необходимой температуры;
- пневматический прибор, предназначенный для удаления лишнего расплавленного олова;
- дополнительные детали;
- браслеты для снятия статического напряжения.
Современные паяльные установки многофункциональны, поэтому позволяют выполнять большое количество задач. Паяльные станции самой простой конструкции состоят из паяльника, контролирующего устройства и специальной подставки под паяльник.
Принцип работы станции не отличается большой сложностью, поэтому вполне возможно изготовить самодельную паяльную станцию с феном.
Современные паяльные установки благодаря своей многофункциональности, могут выполнять большое количество различных задач
Как сконструировать самодельный термофен?
Мы ориентируемся на максимальную экономию средств. Поэтому список покупаемых деталей должен стремиться к нулю.
Первая константа – это температура
Профессиональные 800 ℃ не нужны, плавить серебро и алюминий не потребуется. При работе даже с самым тугоплавким припоем самодельному фену для пайки микросхем достаточно воздушного потока 600 ℃.
Вторая величина – мощность
Для мелкой работы (удалить неисправную микросхему или припаять SMD светодиод) достаточно значения 75 Вт. Для работы с более крупными элементами (например, процессор на видеокарте или деталь с массивными контактами) потребуется 100-110 Вт.
От этого параметра зависит подбор основного элемента конструкции – нагревательной спирали. Проволоку можно взять от старой электроплиты. Этого добра хватает в любом чулане или кладовке.
Толщина материала 0,4-0,5 мм
Поскольку самодельный паяльный фен имеет компактные размеры, спираль должна хорошо держать форму. Более толстое сечение потребует большего тока. Базовое значение силы тока 4 А. В зависимости от источника питания, подбираем сопротивление.
Важно! Для таких приборов нежелательно использовать опасное напряжение. Плотно скомпонованные детали могут прикоснуться к корпусу и вызвать утечку, что приведет к поражению электротоком.
Оптимальное значение напряжения 24-36 В
Меньшая величина не позволит развить мощность, а большее значение становится опасным. На примере блока питания 24 В, сопротивление спирали должно быть порядка 6 Ом
Оптимальное значение напряжения 24-36 В. Меньшая величина не позволит развить мощность, а большее значение становится опасным. На примере блока питания 24 В, сопротивление спирали должно быть порядка 6 Ом.
Отмеряем нужную длину и формируем спираль на изоляторе. Подойдет керамическая трубка 4-5 мм диаметром. Проволоку можно закрутить на плоской пластине, тогда получится более качественный теплообмен. Лепестки расположатся на удалении от изолятора. На иллюстрации виден воздуховод, собранный из корпуса автомобильного прикуривателя и кусочка мебельной трубы.
Корпус собственно нагревателя выполнен из пальчиковой батарейки, или аккумулятора. Стакан достаточно прочный, главное – хорошо вычистить его от остатков электролита.
Внутрь закладывается слой стеклоткани или слюды от старого паяльника. Это предотвратит замыкание спирали о стенки корпуса.
Сопло можно выполнить из резьбовой втулки от патрона для лампы. Внутренний диаметр 4-5 мм как раз формирует необходимый поток воздуха. Втулка закрепляется на выходе из стакана корпуса. Фактически, на этом этапе самодельный фен для пайки горячим воздухом готов. Осталось настроить вентилятор и закрепить рукоятку. Можно использовать ручку от напильника или старого паяльника. Для такого размера воздуховода лучше применить нагнетатель воздуха центробежного типа. Конструкция собирается из плоского вентилятора и кусков ненужного пластика. В боковое отверстие нагнетается достаточно интенсивный поток воздуха. Питание вентилятора не имеет значения, подбираем напряжение в соответствии с общим блоком.
Конструкция крепится к воздуховоду. Фланец можно спаять самостоятельно из жести (температура в этой области небольшая), либо подобрать готовый элемент. Термофен собирается своими руками из чего угодно. Подключаем всю конструкцию к блоку питания. В зависимости от сложности источника напряжения и тока, можно организовать несколько температурных режимов с плавной регулировкой.
Откалибровать переключение несложно: выставляем регулятор в различные положения, и производим замер температуры воздуха на выходе из сопла. Для этого используется мультиметр с термодатчиком.
Паяльный фен готов, он собран своими руками буквально из мусора. Если надо более тонкое сопло (для точных работ), можно в качестве корпуса нагревателя использовать стеклянную трубку из магазина медтехники. Это закаленное стекло с острым носиком. Остальная конструкция собирается аналогичным образом.
Для чего нужна паяльная станция: области применения
Обычный паяльник может разогреваться до 400°С. Такая температура вполне подходит для пайки проводов или ремонта микросхем времён СССР. Но если нужно работать с новыми печатными SMD-платами, нужен совершенно другой температурный режим – 260−280°С. В противном случае место замены одной радиодетали мастер испортит несколько элементов вокруг. Здесь и приходит на помощь паяльная станция, которая позволяет настроить оптимальную температуру.
Полезная информация! Работа с паяльной станцией (ПС) требует некоторых навыков. Поэтому перед тем как выбрать паяльную станцию и использовать её для ремонта дорогостоящего и сложного оборудования, стоит потренироваться на ненужных печатных платах. В противном случае есть риск окончательно испортить технику.
Такие ПС являются многофункциональными – можно разогреть печатную плату, тогда выпаять элемент будет проще
Формы насадок
Насадка, формирующая поток горячего воздуха – главный рабочий орган устройства. В зависимости от формы насадки она предназначается для конкретного круга работ:
- Плоские. Формируют широкий плоский поток. Используются для снятия лакокрасочных и пленочных покрытий, обоев, направленной деформации листов пластмассы.
- Круглые. Формируют поток цилиндрической формы, применяются при работе с медными трубами.
- Рефлектор. Имеют закругленный лепесток, формирующий кольцевой полок. Используются при гибке пластиковых труб
- Щелевые. Создают узкий плоский поток высокой интенсивности. С их помощью сваривают листы пластмассы.
- Боковые. Используются для снятия покрытий и загрязнений с оконных рам. Имеют отдельный лепесток для защиты стекла.
- Режущие. Создают еще более узкий плоский поток, применяются для раскройки пенопластовых листов.
- Кольцевые. Создают поток в виде кольца. Применяются при сварке полипропиленовых труб.
Изготовленный своими силами строительный фен может использовать все эти насадки, достаточно изготовить его сопло с соответствующим диаметром. Насадки можно изготовить из листового металла и своими руками.
Подведём итог
Конечно, если подобное оборудование используется на профессиональном уровне (и при этом постоянно), то лучше приобрести ПС заводской сборки. А вот для разовых ремонтов электроники изготовление паяльной станции своими руками может стать идеальным решением. Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашим читателям. Если же у вас остались какие-либо вопросы, не стесняйтесь их задать в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в кратчайшие сроки. Возможно, у вас есть опыт собственноручной сборки паяльных станций? Тогда убедительная просьба – поделитесь своими мыслями на эту тему с менее опытными домашними мастерами. Это поможет им научиться чему-то новому. Пишите, спрашивайте, общайтесь. А напоследок мы предлагаем посмотреть ещё одно короткое видео по сегодняшней теме.
https://youtube.com/watch?v=IA8ftwBGB9k
