Сбор блока питания
Блок питания для мультиметра собирается из двух последовательно соединенных батареек по 1,5 В. После этого к нему подключается последовательно микроамперметр и предварительно отобранный по номиналу резистор в 7 кОм. Тестер должен показать значение близкое к предельному току. Если прибор зашкалит, то последовательно к первому резистору необходимо подсоединить второй, маленького номинала, Если показания меньше 300 мкА, то параллельно к этим двум резисторам, подключают сопротивление большого номинала. Это уменьшит общее сопротивление добавочного резистора. Такие операции продолжаются до тех пор, пока стрелка не установится на пределе шкалы в 300 мкА, что сигнализирует о точной подгонке.
Для подбора точного резистора на 97 кОм, выбираем ближайший, подходящий по номиналу, и проделываем те же процедуры, что и с первым на 7 кОм. Но так как здесь необходим источник питания 30 В, то потребуется переделка питания мультиметра из батарей на 1,5 В. Собирается блок с выходным напряжением 15-30 В, на сколько хватит. К примеру, получилось 15 В, тогда всю подгонку делают из расчета, что стрелка должна стремится к показанию 150 мкА, то есть к половине шкалы. Это допустимо, так как шкала тестера при измерении тока и напряжения линейная, но желательно работать с полным напряжением.
Для регулировки добавочного резистора в 997 кОм для диапазона 300 В понадобятся генераторы постоянного тока или напряжения. Их можно использовать и как приставки к мультиметру при измерении сопротивлений.
Номиналы резисторов: R1=3 Ом, R2=30,3 Ом, R3=333 Ом, R4 переменный на 4,7 кОм, R5=7 кОм, R6=97 кОм, R7=997 кОм. Подбираются подгонкой. Питание 3 В. Монтаж можно сделать навеской элементов прямо на плате. Разъем можно установить на боковой стенке коробки, в которую врезается микроамперметр. Щупы изготавливаются из одножильного медного провода, а шнуры к ним из многожильного.
Подключение шунтов осуществляется перемычкой. В результате из микроамперметра получается тестер, которым можно мерить все три основных параметра электрического тока.
Замена провода и щупов мультиметра
В первую очередь с чем сталкивается 99% пользователей дешевых китайских мультиметров — это выход из строя некачественных щупов для замеров.
- Во-первых, кончики щупов могут поломаться. Когда прикасаетесь для измерения к окисленной или слегка ржавой поверхности, чтобы появился надежный контакт, эту поверхность нужно слегка зачистить. Удобнее всего это конечно сделать с помощью самого щупа. Но как только начинаете шкрябать, в этот момент кончик может обломиться.
- Во-вторых, сечение проводов идущих в комплекте также не выдерживает никакой критики. Мало того, что они хлипкие, так это еще будет влиять на погрешность работы мультиметра. Особенно когда сопротивление самих щупов при замерах играет существенную роль.
Чаще всего излом провода происходит в местах подсоединения на втычном контакте и непосредственно на пайке острого наконечника щупа.

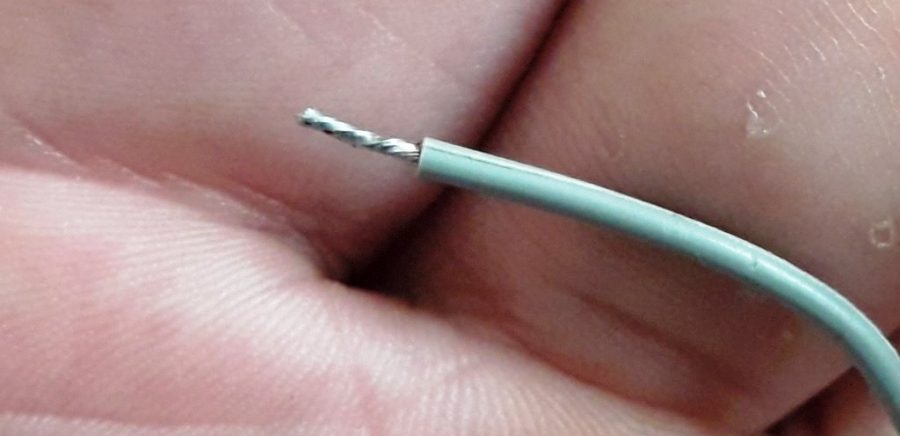

Когда это произойдет вы удивитесь насколько проводок внутри действительно тонкий.
А между тем мультиметр должен быть рассчитан на измерение токовых нагрузок до 10А! Как это можно сделать с помощью такого провода не понятно.
Вот реальные данные замеров тока потребления для фонариков, выполненные с помощью стандартных щупов идущих в комплекте и с помощью самодельных щупов сечением 1,5мм2. Разница погрешности как видите более чем существенная.
Втычные контакты в разъемы мультиметра также со временем разбалтываются и ухудшают общее сопротивление цепи при измерениях.
В общем однозначный вердикт всех владельцев мультиметров DT830 и других моделей — щупы необходимо дорабатывать или менять сразу же после покупки инструмента.
Если вы счастливый обладатель токарного станка или у вас есть знакомый токарь, то ручки щупов можно изготовить самостоятельно из какого-нибудь изоляционного материала, например кусков ненужного пластика.
Наконечники щупов делаются из заточенного сверла. Сверло само по себе закаленный металл и им можно спокойно соскабливать любой нагар или ржавчину без риска повредить щуп.
При замене втычных контактов лучше всего использовать вот такие штекеры применяемые в аудио аппаратуре под гнезда динамиков.
Если уж совсем колхозить или других вариантов под рукой нет, то в крайнем случае можно применить обычные контакты из разборной вилки. Они также идеально подходят под разъем на мультиметре.
При этом не забудьте заизолировать термотрубкой концы, которые будут торчать снаружи мультиметра, в местах пайки проводов к вилке. Когда возможности самостоятельно изготовить щупы нет, то корпус можно оставить прежний, заменив лишь провода.
При этом возможны три варианта:
- заказать в Китае по дешевке силиконовые провода
- использовать гибкие провода от старых электробритв
- купить в радиомагазине аудиокабель сечением 1,5мм2
После замены такие провода очень легко будут собираться в пучок и при этом не путаться. Во-вторых, они рассчитаны на огромное количество изгибов и переломятся не раньше чем выйдет из строя сам мультиметр. В третьих погрешность измерений из-за их большего сечения по сравнению с оригинальными будет минимальна. То есть везде сплошные плюсы.
Если будете делать длинные провода до 1,5м, с учетом всех мест соединений, сопротивление на них может доходить до нескольких Ом! Те, кто не хочет заниматься самоделками, может заказать уже готовые качественные силиконовые щупы с множеством наконечников на АлиЭкспресс здесь.
Чтобы новые щупы с проводом занимали минимум места, можно их скрутить спиралью. Для этого новый провод наматывается на трубку, оборачивается изолентой для фиксации и все это дело прогревается строительным феном в течении пары минут. В итоге получаете вот такой результат.
В дешевом варианте такой фокус не пройдет. А при использовании для разогрева строительного фена изоляция и вовсе может поплыть.
Щупы для SMD-монтажа и зажимы-крокодильчики
При производстве SMD-монтажа приходится периодически производить замеры. Для удобства данного процесса мультиметр должен иметь более тонкие щупы. Эти устройства имеют наконечники в форме иглы, сделанные из нержавеющей стали или латуни. Эти наконечники очень острые, поэтому должны всегда быть снабжены колпачками для защиты человека от ранений и предотвращении поломки электрода.
Зажимы крокодильчики
Такими щупами очень удобно прокалывать изоляционный слой провода, а также счищать паяльную маску с поверхности платы для дальнейшего проведения замеров. Преимуществом таких щупов является возможность измерений в электрической сети с напряжением в 600 вольт.
Также для данных видов работ существуют щупы-щипцы для тестера. Они обладают способностью измерять необходимые показатели, как на рабочем столе, так и на плате. При этом SMD-компоненты зажимаются щипцами, которые обеспечивают эффективность контакта.
У таких щупов очень короткий провод, но для данных видов работ длинный кабель не очень-то и удобен. Чтобы исключить при замерах касание других деталей, необходимо использовать щупы с отверстиями на концах. Эти отверстия помогают проводить замеры на печатных платах, а также при производстве электромонтажных работ устраняют возникновение короткого замыкания.
Зажимы-крокодильчики тоже имеют очень высокий спрос у мастеров. В некоторых случаях они оказываются даже эффективнее, чем острые электроды. Их размеры могут варьироваться, при этом они должны всегда находиться в диэлектрической оболочке.
Фонарик в мультиметре
Еще одна инновация для мультиметра – дополнительная опция фонарика. Часто приходится с помощью прибора искать повреждение в щитах и распредшкафах подвалов, замыкания проводки в помещениях где нет света.
В схему добавляется обыкновенный белый светодиод и кнопка конкретно для его включения. Проверить насколько хватит светового потока от данного светодиода очень легко. Для этого даже не придется его разбирать.
Ножку анода диода ставите в разъем Е, а ножку катода в разъем С (ножка анода длиннее, чем катод). Все это проделывается в разъемах для режима измерения транзисторов на колодке P-N-P.
Светодиод будет светиться в любых положениях переключателя и потухнет, только когда вы сами отключите мультиметр. Чтобы все это смонтировать внутри, необходимо на монтажной плате найти нужные выводы и припаять два проводка к эмиттеру (разъем Е) и коллектору (разъем С). В разрыв провода впаивается кнопка и монтируется через отверстие в корпусе мультиметра.
Закрепляете все термоклеем и получаете портативный фонарик-мультиметр.
https://youtube.com/watch?v=xCg7wrwouOw
Подсоединение штекеров
Чтобы изготовить самодельные щупы, необходимо соединить провода со штекерами и зажимами. При умении паять и наличии всех необходимых инструментов процедура займет не более получаса.
Цвет штекера, провода и зажима желательно подбирать одинаковый, чтобы один щуп был, например, полностью красным, а второй полностью черный. В этом случае мультиметром будет удобно пользоваться, и легко соблюдать полярность при измерениях.
Для начала следует завести провода в «бананы», через которые и будет происходить их подключение к мультиметру. Соединение со штекером не вызывает особой сложности.
Из «банана» выкручивается болтик, после чего внутрь можно заводить провод, конец которого заранее зачищен. Затем нужно закрутить болтик, тем самым надёжно зафиксировав провод внутри. Такую же операцию проделывают с другим проводом. На этом «бананы» можно считать подсоединёнными.
Изготавливаем щупы своими руками
Для начала подготовим провода. Красного и чёрного кабеля я увы, не обнаружил у себя в хозяйстве, потому взял нейтральный серый, на оба щупа. Кабель рассчитан на максимальное рабочее напряжение в 300 вольт, не смотря на небольшую толщину. Кабели от “родных” щупов мультиметра рассчитаны на максимальное рабочее напряжение в 600 вольт.
Так что новые щупы для домашнего пользования вполне сгодятся! Тем более, что это лишь временная замена вышедшим из строя щупам, на то время, пока не будут приобретены оригинальные. Итак, замеряем новые провода, по длине старых, и отрезаем нужные куски.
Зачищаем канцелярским ножом по 5 мм. с концов обоих проводов, и лудим их оловом для дальнейшего удобства при пайке.
Далее, берём шпильку от лазерного привода CD, и режем её напополам.
Почему именно шпилька – она идеально подходит по своим параметрам, у неё острые концы и она сделана из превосходной стали. Далее, обрабатываем флюсом отпиленные края шпильки, припаиваем к ним луженые провода по одному концу каждого провода, надеваем термотрубки, усаживаем их зажигалкой.
Теперь отрезаем от фломастеров верхнюю часть, 5-7 см. – это будут рукоятки щупов.
Продеваем шпильки, с припаянными к ним проводами, сверху вниз, чтобы шпилька вылезла из кончика фломастера, откуда раньше торчало пишущее перо. Капаем туда же каплю секундного клея, и бросаем щепотку соды, чтобы закрепить всё это изнутри. Продеваем полученную рукоятку щупа в термоусадочную трубку красного цвета, и усаживаем её зажигалкой. Ту же процедуру повторяем и со вторым щупом, только теперь с черной термотрубкой.
Как изготовить самодельные щупы
Как мы говорили выше, многие предпочитают при поломке заводских щупов не покупать новые, а сделать их самостоятельно. Рассмотрим два популярных варианта изготовления самоделок.
Стандартные самодельные щупы
Для их изготовления понадобятся разборные авторучки (без стержней) и наконечники от дротиков для дартса.
Порядок работы таков:
- Разобрать авторучки и примерить к ним наконечники дротиков.
- Подобрав подходящие по размеру компоненты, вставить наконечники дротиков в ручки вместо стержней, предварительно нагрев их с помощью газовой горелки.
- Положить внутрь ручки кусочек припоя, предварительно смочив его паяльной кислотой и разогрев.
- Опустить туда кабель.
- Дождаться остывания припоя и фиксации элементов щупа.
Для дополнительной фиксации наконечник дротика можно приклеить.
Наглядно все устройство на видео:
https://youtube.com/watch?v=Qi-nS4g05Zk
Тонкие самодельные щупы для прокалывания изоляции
Теперь разберемся, как можно сделать тонкие щупы для мультиметра своими руками. Для этого нам понадобятся цанговые карандаши, использующие сменные грифели, и швейные иглы, подходящие по толщине.
Изготовление тонких щупов производится следующим образом:
- Припаять кабели к иголкам.
- Вставить иглы внутрь карандашей до попадания в центральную часть цанги. Чтобы при надавливании они не ушли внутрь, их в цангу следует вклеить.
- Припаять к кабелям штекеры.
На полученные изделия желательно натянуть цветную термоусадку. При работе с феном нужно быть осторожным, так как поток горячего воздуха может вызвать деформацию пластика.
В качестве защитных элементов можно использовать колпачки от ручек и карандашей.
На видео пример изготовления игольчатых щупов для проверки мелких деталей:
https://youtube.com/watch?v=7qPFe5QczVg
Как сделать своими руками
По окончании подготовительного этапа можно смело переходить к монтажным работам:
- Первым делом подготавливаем рабочий кабель. Отрезаем нужный кусок, ориентируясь на длину оригинальных щупов. Снимаем изоляцию, а затем зачищаем и хорошенько облуживаем кончики всех четырех проводов.
- Разрезаем спицу пополам, тщательно обрабатываем тупые концы оловом и припоем, а затем надежно припаиваем к одному стержню красный, а к другому черный провод с одного из концов кабеля.
- Надеваем на каждый самодельный щуп по небольшому кусочку термотрубки, и усаживаем их при помощи фена или зажигалки.
Отрезаем от фломастеров рабочую часть (по 5-7 сантиметров) и сверху вниз вставляем в корпуса будущих ручек штыри с проводами таким образом, чтобы они на пару сантиметров вылезли из кончика, где раньше фиксировался пишущий стержень.
Заливаем корпус фломастера клеем и надеваем на рукоятки термотрубки соответственно красного и черного цвета. Производим усадку и переходим к изготовлению штекеров.
Отпиливаем от латунной трубки два куска по 3 сантиметра.
Втыкаем стержень будущего штекера в соответствующий разъем на корпусе мультиметра. Надеваем на трубки остатки от фломастера, чтобы замерить длину штекеров, а затем отрезать все лишнее.
Припаиваем к облуженным трубкам соответствующие по цвету провода (красный и черный), закрепляем обе конструкции при помощи клея.
После того, как клей высохнет, надеваем на корпуса 4-сантиметровые отрезки термотрубки соответственно черного или красного цвета. Окончательно формируем штекер при помощи фена и зажигалки.
Защитные колпачки на самодельные стержни можно изготовить из остатков термоусадочной трубки.

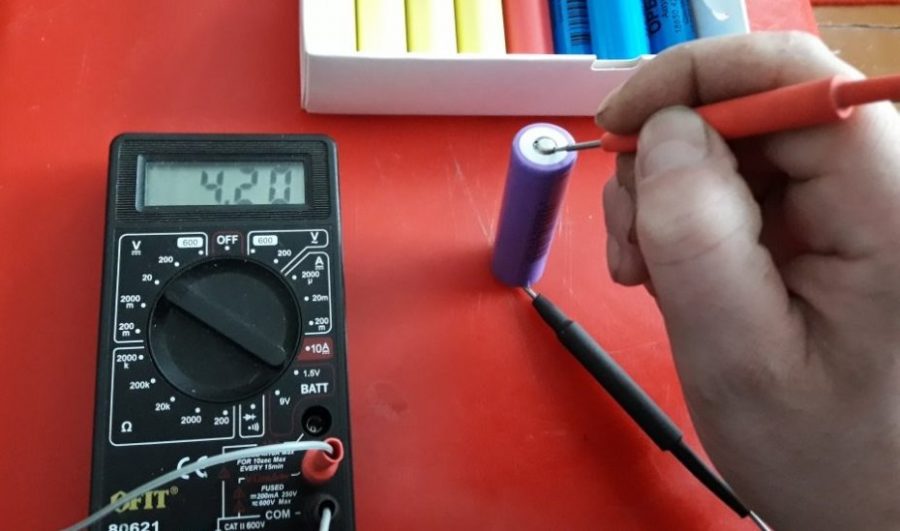

Вот и все – самодельные щупы для мультиметра собраны, и можно переходить к проверке. Берем в руки «свежую» пальчиковую батарейку и замеряем напряжение. Если показатели соответствуют норме (около 1,5В), то это означает, что все было сделано правильно.
Вот так, довольно легко и непринужденно, можно собрать полезную вещь, которая может выручить любого мастера в трудную минуту, так как самодельные щупы такой конструкции практически ничем не отличаются от оригинала, в том числе и по вопросу электробезопасности.
https://youtube.com/watch?v=TM9CEeNpoiI
Принцип работы
Термопара — это самый популярный термодатчик, который был открыт в 1822 году немецким физиком Томасом Зеебеком. Именно поэтому принцип работы такого элемента часто называют эффектом Зеебека.
В книгах и учебниках этот эффект описывают так: если спаи проводников имеют неидентичные температуры, то между ними образовывается электрическая сила (термоэдс), значение которой пропорционально разности температур спаев.
Здесь нужно подчеркнуть, что принимать во внимание стоит именно разность температур, а не какой-либо показатель вообще. Кроме того, если оба спая имеют равнозначную температуру, то термоэдс в цепи не возникнет. Перед тем как приступить к изготовлению термодатчика, нужно подготовить все материалы и инструменты
Электроды термопары состоят из разнородных материалов, для выбора которых нужно определиться с типом изделия и сферой использования
Перед тем как приступить к изготовлению термодатчика, нужно подготовить все материалы и инструменты. Электроды термопары состоят из разнородных материалов, для выбора которых нужно определиться с типом изделия и сферой использования.
Типы термодатчиков обозначаются буквами латинского алфавита и имеют свои характеристики. Например, популярная модель TYPE K состоит из сплава хромель-алюмель, а диапазон ее измерений — 200−1200 °C. Произведя несложные расчеты, можно говорить о нелинейности (термоэдс -35 — 32 мкВ/°C), в то время как нелинейность характеристики должна быть наименьшей. В этом случае погрешность при измерениях будет совсем небольшой.
Щупы для SMD-монтажа
Светодиод, способы определения его полярности
Предназначены для подключения к элементам поверхностного микромонтажа – SMD компонентам, которые не имеют проволочных выводов и крепятся к печатной плате припоем за торцы-контакты. Применяются в виде специальных насадок – зажимов, одеваемых на стандартные щупы.
Печатная плата с SMD элементами
Такие приспособления надежно прикрепляются к торцевым контактам SMD компонентов.
Щуп пинцет для SMD компонентов
При необходимости с помощью таких насадок на щупы можно точно измерить напряжение на SMD элементе. Если это резистор, то, зная его номинал, легко рассчитать ток в цепи.
Варианты колпачков под щупы
Сменные колпачки для щупов можно приобрести в любом радиомагазине
Отдельные колпачки для наконечников контактов мультиметра можно приобрести в радиомагазине. Часто эти детали теряются, а хранение инструмента без них недопустимо, так как велик риск излома. Можно использовать варианты из подручных средств.
- Берем обычный колпачок от гелевой ручки, внутрь наливаем термоклей.
- Обязательно смазываем маслом или вазелином наконечник щупа.
- Вставляем щуп внутрь изделия и ждем пока клеевая основа застынет.
- Аккуратно вынимаем наконечник и вытираем смазку.
Далее делаем таким же образом второй колпачок.
https://youtube.com/watch?v=f-iSxlvNhVI
Виды по назначению
Важной частью щупа для мультиметра является наконечник, который, в основном, и определяет назначение изделия
По назначению щупы можно разделить на следующие самые распространенные виды:
- универсальные варианты, на которые надеваются различные наконечники;
- тонкие щупы для SMD-монтажа;
- крокодилы;
- щупы-пинцеты для проверки SMD;
- термопара для мультиметра (щуп для измерения температуры);
- щупы в виде всевозможных зажимов, крючков для электроники.
Щупы для SMD-монтажа
Работа с SMD-элементами требует частого проведения измерений мультиметром. Справиться с этим могут только специальные для этого приспособления, которые отличаются очень тонким наконечником-иглой из стали или латуни, что могут в течение длительного временного периода выдерживать электронапряжение даже в 500-600В. Ими можно пронзать изоляцию кабельной продукции, соскребать паяльную маску на электросхеме для дальнейших измерительных мероприятий.
Проверить тестером или мультиметром нужные параметры мелких SMD-элементов на плате или микросхеме, выполняя ремонт техники, можно специальными щипцами, которые похожи на пинцет. Использование таких пинцетов гарантирует качество контакта, так как при измерении они плотно зажимают компонент.
Отличительной особенностью этих изделий является довольно короткий кабель, но для этих целей другой и не нужен.
Зажимы-крокодильчики
Весьма распространённым вариантом наконечников этого изделия являются крокодилы в виде зажимного механизма. Такие крокодильчики могут иметь различные габаритные параметры, но во всех случаях они отличаются надежной оболочкой с диэлектрическими свойствами.
Такие наконечники могут выступать в качестве вспомогательного элемента к универсальным приспособлениям, какие при надобности просто пристегиваются к нему. Крокодилами очень удобно удерживать тонкие и неудобные контакты мелких элементов, которые из-за своей формы надежно их фиксируют.
Совет.
Рекомендуется для профессиональной деятельности приобретать универсальные проводки с набором разнообразных наконечников, который в значительной степени упростит процесс измерений и предупредит их частый ремонт. В таком случае наконечники являются насадками, которые просто ввинчиваются в держатель.
Как выбрать
Точных критериев того, как выбрать щупы нет, поскольку они идут, как правило, уже с мультиметром. Однако можно оценить бюджетные и профессиональные модели и сделать вывод на основе полученной информации.
Бюджетные модели обладают измерительными щупами с ПВХ изоляцией, штекерами и держателями из пластмассы. Имеют стандартную толщину в 4 миллиметра. Длина варьируется от того, какая модель. По форме есть несколько вариантов, но из-за незначительной конструктивной особенности, нельзя сказать, что они ненадежны.
Изделия непрактичные из-за того, что из-за любого неосторожного движения, можно оторвать наконечник. Кроме того, форма у смотанных проводов сохраняется такой, как при замотке. Они обладают низкой термостойкостью и ненадежной изоляцией, которую можно повредить при помощи паяльника
К тому же, измерительные провода для мультиметра становятся жесткими при морозе, трескаются
Они обладают низкой термостойкостью и ненадежной изоляцией, которую можно повредить при помощи паяльника. К тому же, измерительные провода для мультиметра становятся жесткими при морозе, трескаются.
Обратите внимание! Бюджетные модели не многофункциональны, в основном. К примеру, чтобы замерить электронные платы с SMD-компонентами, необходимо взять изделия, имеющие тонкую структуру. Бюджетные модели хороши только в том, что они стоят дешево
Однако, пользоваться ими в течение долгого времени нельзя. Кроме того, на профессиональном уровне они также не используются
Бюджетные модели хороши только в том, что они стоят дешево. Однако, пользоваться ими в течение долгого времени нельзя. Кроме того, на профессиональном уровне они также не используются.
Профессиональные же модели обладают множеством положительных качеств. Провода имеют силиконовую изоляцию, отличаются гибкостью и термической стойкостью. Держатели со штекером имеют гибкие герметичные вводы и концы, из-за чего при случайном рынке, провода не будут повреждены.
Вам это будет интересно Особенности двухзонного счетчика
Иглы у профессиональных изделий оснащены специальными защитными колпачками, которые снимаются при работе. Они позволяют не загрязняться контактам и существенно снижать риск получения колотой травмы. Кроме того, электроды покрыты золотом и являются анодированными, имеют внутреннее сопротивление порядка 0,04 Ом.
Обратите внимание! Поэтому выбирать щупы для мультиметра необходимо по материалу, гибкости, термостойкости, надежности изоляции, наличию защитных колпачков и небольшому внутреннему сопротивлению. Имеет смысл также посмотреть на разборность изделий
Электрик в доме
Бывает очень полезно иметь под рукой малогабаритный тестер. Такой тестер можно сделать своими руками. Данный прибор измеряет постоянное и переменное напряжение, сопротивление, определяет фазу, возможна проверка транзисторов и диодов и электролитических конденсаторов.
Схема тестера
Схема самодельного тестера очень проста и уместится в спичечном коробке, конструкция зависит от типа используемого микроамперметра.
На схеме обозначено:
- R1 — резистор МЛТ-1, 10 МОм.
- R2 — резистор МЛТ-0,125, 1 МОм.
- R3 — резистор МЛТ-0,125, 100 кОм.
- R4 — резистор МЛТ-0,125, 220 кОм.
- R5 — резистор МЛТ-0,125, 20 кОм.
- R6 — резистор СП3-16, 10 кОм.
- R7 — резистор МЛТ-0,125, 39 Ом.
- D1 — диод КД105Г.
- D2 — светодиод АЛ307А.
- L1 — неоновая лампа ТН-0,8.
- µА- микроамперметр М733.5.
- G1 — состоит из двух элементов PX625A (LR9,V625U).
- S1 — переключатель ПД9-1.
Детали схемы
Резистор R6 может быть марки СП3-44, СП4-1а или другой малогабаритный, резистор. Резистор R1 лучше составить из нескольких (2-3 шт) МЛТ-0,5. Остальные резисторы могут быть любыми, рассчитанными на мощность не меньше указанной.
Вместо диода D1 можно использовать любой выпрямительный диод, но следует помнить, что максимальная амплитуда измеряемого переменного напряжения не должна превышать допустимого значения обратного напряжения диода. Для указанного диода КД105Г это 800 В, поэтому, несмотря на предел измерения ~2000В, не следует измерять напряжение выше 800 В.
В качестве светодиода D2 можно взять любой из серии АЛ307 или другой с прямым напряжением 2-3 В и прямым током около 20 мА.
Вместо неоновой лампы ТН-0,8 можно использовать любую малогабаритную.
Микроамперметр можно взять М4248 или другой с током полного отклонения стрелки 100 мкА. Также можно использовать микроамперметры из старых магнитофонов, но придётся градуировать их шкалу.
В качестве батареи питания можно использовать любые элементы на суммарное напряжение 2,0-3,2 В. Конечно лучше отдать предпочтение малогабаритным аккумуляторам.
S1 можно взять любой, опять-таки чем меньше, тем компактней будет прибор.
Разъёмы ХТ можно использовать любые, например типа ШР или ОНЦ-РГ, или вообще самодельные.
Все детали схемы можно разместить на самодельной печатной плате, как изготовить такую плату можно прочитать в этой статье.
Работа прибора
Измерение постоянного напряжения производится микроамперметром по току в цепи R1 (R2 или R3). Переменное напряжение измеряется теми же цепями, но при разомкнутом S1.
Сопротивление от 1 до 1000 кОм измеряется по току через амперметр через цепь ХТ6(+Rх), G1, µА, R5, R6, ХТ5(Rх). При этом подстроечным резистором R6 устанавливается «ноль» при замкнутых разъёмах ХТ5, ХТ6. Сопротивление от 0 до 1 кОм «прозванивают» через цепь ХТ6, G1, R7, D2, ХТ7. Сопротивление можно грубо оценить по яркости свечения светодиода.
Через выводы ХТ5-ХТ6 можно «прозвонить» диод, определить его катод и анод, проверить целостность p-n — переходов транзистора, определить структуру транзистора и проверить исправность электролитических конденсаторов.
Для определения «фазы» нужно прикоснуться пальцем к выводу К1 и проводом от разъёма касаются токоведущих частей, при контакте с фазой зажгётся неоновая лампочка L1.
Величину заряда G1 можно проверить соединив проводом гнёзда ХТ3 и ХТ6, при замкнутом S1.
Гнёзда ХТ4 и ХТ6 можно использовать для подзарядки G1 не вынимая батарею из прибора.
Также через разъёмы ХТ4-ХТ5 можно измерять постоянное напряжение 0-2В при крайнем левом (по схеме) положении движка R6 и 0-3В при крайнем правом положении движка R6.
Градуировка прибора
При использовании указанных микроамперметров градуировку приборов проводить не нужно.
По переменному току градуируют прибор подав на гнёзда ХТ3 и «общий» ХТ4 (при разомкнутом S1) напряжение ровно 20 В. Потом уменьшают напряжение до нуля с шагом 1-5В и карандашом ставят штрихи.
По сопротивлению прибор калибруют подсоединяя к разъёмам ХТ5-ХТ6 резисторы сопротивлением от 1 кОм до 1 МОм.
Показания прибора можно проверить с помощью заводского тестера(авометра) измеряя ими одни и те же параметры.
Будьте осторожны при измерении высоких напряжений, убедитесь в том, что щупы прибора имеют хорошую изоляцию, лучше использовать заводские, испытанные повышенным напряжением, щупы.
