Как выбрать паяльную станцию: топ-13 лучших паяльных станций

Содержание

Основные критерии выбора

При выборе паяльной станции учитывают такие основные ее характеристики и особенности:

  • Комплектация – наличие держателей для фена, паяльника, термопинцета, для демонтажных станций – вакуумного насоса и оловоотсоса.
  • Мощность – для большинства паечных работ оптимальным выбором будет станция мощностью от 60 до 90 Вт.
  • Тип управления – наиболее удобны и надежны цифровые станции.
  • Вид нагревательного элемента паяльника – из двух типов используемых в паяльниках станций нагревательных элементов более долговечен и надежен керамический.

Многие перед тем, как выбрать паяльную станцию, советуются со знающими людьми: знакомыми опытными мастерами или радиолюбителями. Использующие подобное оборудование, как правило, знают множество тонкостей и могут дать дельные рекомендации по тому, какую модель лучше выбирать для тех или иных целей, к какой лучше вообще не присматриваться и не прицениваться.

При покупке и работе с данным оборудованием важно помнить о технике безопасности и необходимости обладания минимальными навыками пайки. Все паечные работы следует производить в хорошо проветриваемом помещении, без доступа маленьких детей и домашних животных

Классификация паяльных станций

Контактные паяльные станции

Для этого типа требуется паяльник, оснащенный электронным блоком регулировки температуры. Главный технический параметр контактной паяльной станции — мощность. Мощность определяет удобство эксплуатации и эффективность пайки. Современные станции имеют мощность от 10 до 200 Вт и более. Наиболее распространены модели мощностью 50-80 Вт. Чем выше мощность, тем большее количество тепла вы можете передать за то же время. Это позволяет снизить температуру на нагревательном элементе до минимально возможного значения для плавления припоя. И наоборот — чем ниже мощность, тем выше температура, необходимая для плавления припоя. Высокая температура означает риск перегрева компонентов. Особенно это касается полупроводниковых компонентов или электролитических проводников.

В зависимости от используемого припоя эти паяльные станции можно разделить на два подтипа:

Бессвинцовые паяльные станции

Для этого типа станций характерен нагревательный элемент мощностью до 160 Вт. Бессвинцовые припои требуют более высоких температур для плавления, поэтому станции требуется большая мощность. Если станция оборудована терморегулятором, то ее можно использовать для работы с традиционным свинцовым припоем.

Цифровые и аналоговые паяльные станции

Станции можно разделить на цифровые и аналоговые по способу работы блока управления.

Аналоговые станции имеют температурную стабилизацию, которая работает следующим образом:

  • Нагревательный элемент работает до тех пор, пока жало паяльника не достигнет определенной температуры, затем отключается питание.
  • Когда температура становится ниже определенного уровня, нагревательный элемент снова включается, и жало паяльника нагревается.

Работу обеспечивает магнитоэлектрическое реле. Управляется электроникой и датчиком температуры. У аналоговой системы управления есть преимущество — это стоимость. Недостаток — низкая точность работы, приводящая к перегреву паяльного жала. Это приводит к таким проблемам, как перегрев электронных компонентов, частая смена жала.

Цифровая паяльная станция работает с ПИД-регулятором, управляемым микропроцессором. Цифровой метод управления более точен.

Индукционные паяльные станции

Индукционные паяльные станции отличаются высокой мощностью и отличной термостойкостью. В них используются технологии нагрева и термостабилизации по температуре Кюри .

Американский производитель Metcal — лидер в этом сегменте рынка, но есть и другие бренды.

Бесконтактные паяльные станции

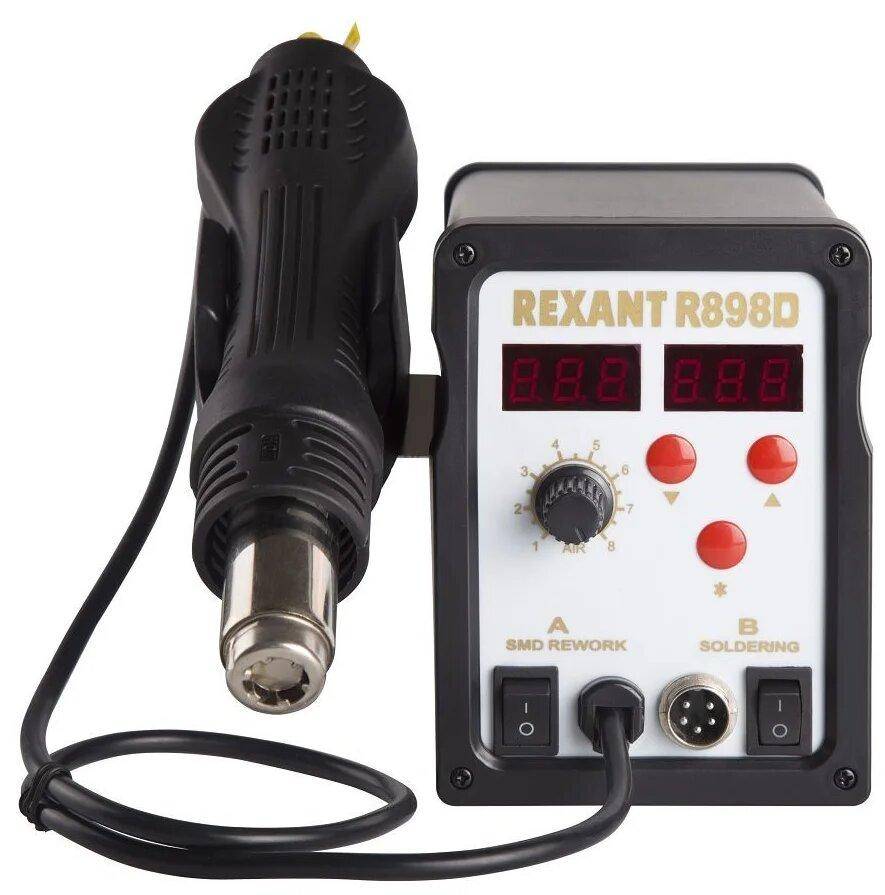

Паяльные станции горячим воздухом

Станции с термофенами применяют в тех случаях, когда просто паяльника недостаточно. Для разборки микросхем нужен термофен. Пайка SMD компонентов горячим воздухом намного удобнее. Пистолеты горячего воздуха обычно поставляются со специальными соплами для регулирования потока горячего воздуха. Популярные производители: Hakko, Quick, Accta, Goot и др.

Системы доработки

Для профессионального ремонта ноутбуков, игровых приставок и другой электроники используются специальные ремонтные системы. Эти ремонтные системы обычно состоят из нескольких компонентов: термофена, паяльника, демонтажного пистолета и т. Д. Это оборудование позволяет эффективно выполнять демонтаж и пайку больших BGA. Эти операции требуют особого подхода и определенной автоматизации процессов. Самые популярные производители: Ersa, Martin, Jovy Systems, Quick, Scotle.

Паяльные станции для бессвинцовой пайки

Демонтажные паяльные устройства

Паяльная станция своими руками

Для подобного оборудования, используемого при демонтаже припоя и радиодеталей различной величины, характерны:

  • Высокая мощность и рабочее напряжение;
  • Более сильный нагрев жала – до 400-4500С;
  • Специальный демонтажный паяльник-пистолет, расплавляющий припой и всасывающий его через воздушный канал наконечника;
  • Вакуумный насос, способный создавать давление свыше 1 атмосферы.

Отличаются от аналогов других видов такие станции более высокой стоимостью.

Инфракрасные паяльные станции

Данное паяльное оборудование используется при пайке радиодеталей различной величины. Основным его отличием от аналогов является бесконтактный паяльник, нагревающий воздух в зоне пайки при помощи нихромовой тонкой спирали.

Преимуществами такой станции являются более быстрый разогрев паяльника, отсутствие контакта с рабочей поверхностью, необходимости периодически счищать нагар и налипший припой с жала.


Инфракрасная паяльная станция

Какой фен выбрать?

Прежде всего необходимо определиться для каких нужд приобретается паяльный фен. Новичкам или любителям не стоит отдавать предпочтение дорогим моделям. Лучше купить фен по средней цене и учиться на нем. Из бюджетных вариантов лучшим станет ELEMENT 858D или LUKEY 852D+FAN. Они отлично подойдут для домашних нужд и мелкого ремонта в домашних условиях.

Для профессиональной деятельности лучше выбрать паяльную станцию. Из представленных вариантов наиболее подходящий – МЕГЕОН 00207. Основное преимущество – расширенный функционал и безопасность. Такое приобретение станет отличным вложением в свое дело.

Эксплуатация паяльной станции


Итак, как пользоваться паяльной установкой? Вообще это не сложнее техники пайки паяльником. Даже наоборот, пользоваться ею удобнее и комфортнее.

Стоит сразу выделить одно правило работы: не стоит устанавливать максимальную температуру без крайней необходимости. У контакторного паяльника это может привести к перегреву жала, а в термофене может выйти из строя термоэлемент.

Следует также использовать только качественный флюс. Хотя данный совет актуален при пайке любым оборудованием.

Не следует также включать термофен на максимальную мощность. Это приведет к сдуванию радиодеталей.

Фен из паяльника

Схема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

  • продумать устройство для подачи воздуха;
  • собрать специальный нагревательный элемент;
  • оснастить аппаратуру термопарами;
  • продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

  • регулировкой температуры;
  • нормальной мощностью нагревателя;
  • безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

  • обычный старый паяльник, работающий от сети переменного тока;
  • кварцевую трубку для создания камеры нагрева воздушного потока фена;
  • галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
  • нихромовый провод толщиной до 0.7 миллиметров;
  • терморегулятор;
  • вентилятор паяльного фена.

Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

  1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
  2. Соединение спирали с проводом питания.
  3. Продевание провода термопары, для регулирования температуры нити накала.
  4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
  5. Установка трубки в ручку паяльника, вместо жала.
  6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
  7. Зажатие переднего вывода трубки при помощи обоймы.
  8. Продевание шланга для подачи воздушного потока.
  9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

Паяльный фен – чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

  • сложности с калибровкой температуры;
  • регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
  • невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
  • трудоемкость работы;
  • плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

Какую выбрать?

На рынке можно найти большое количество моделей паяльных станций (с термофеном, с оловоотсосом, для дома и т. д.). При выборе паяльной станции с феном нужно быть максимально внимательным. Специалисты рекомендуют базировать свой выбор на нескольких ключевых факторах.

По диапазону регулировки температуры. Необходимый диапазон температуры зависит от того, с какими материалами вы будете работать. Так, для некоторых вариантов будет достаточно 100 градусов, в то время как другие требуют вплоть до 500 градусов.

По мощности

Мощность – это параметр, на который следует обращать свое первоочерёдное внимание. Особенно данная характеристика важна в том случае, если вы планируете работать с таким чувствительным оборудованием как планшеты или смартфоны.
Нагревательный элемент.

Сегодня можно найти паяльные станции, в состав которых входят керамические и нихромовые нагревательные элементы

Прежде чем выбирать то или иной вариант, важно ознакомиться с существующими достоинствами и недостатками. Например, керамические устройства очень быстро нагреваются, но могут растрескаться, так как являются очень чувствительными по отношению к неравномерному увеличению температуры

Нихромовые нагревательные элементы пригодны только для редкого использования. Таким образом, более предпочтительными являются керамические вариации.

Кроме перечисленных выше, важное значение имеют такие показатели:

  • наличие дополнительных насадок;
  • напряжение;
  • эргономика и внешний дизайн;
  • стоимость;
  • производитель;
  • место покупки;
  • отзывы потребителей.

Основные технические характеристики

Мощность паяльной станции

Паяльная станция — принцип работы и разновидности

В зависимости от предназначения, мощность данного оборудования колеблется от 24-40 до 100 и более Вт. Самые распространенные и широко используемые модели имеют мощность от 60 до 90 Вт.

Сменные жала


Сменные жала

В комплект паяльной станции входит 5 видов жал (сменных насадок) следующих видов:

  • Иглообразное – тонкое жало, используемое при пайке очень мелких радиодеталей;
  • Конусовидное сплюснутое – стандартное жало в виде конуса, сплюснутого у кончика;
  • Жало со срезанным под углом кончиком – достаточно толстое жало, имеющее срезанный под небольшим углом плоский кончик;
  • Капля – отличается от предыдущего вида меньшей толщиной и небольшим углублением, в которое помещается капля припоя;
  • Жало с кончиком в виде ножа, расположенного к оси насадки под небольшим углом.

Наиболее популярными являются жала данных видов, входящие в серию 900 М-Т.

Защита от статического электричества

В качестве защиты от электростатического электричества в паяльных станциях используют технологию ESD SAFE, суть которой заключается в дополнительной изоляции нагревательного элемента слоем диэлектрика и подключении нагревателя к заземляющему контакту сетевой вилки.

Контроль температуры жала (термостатирование)

Контроль температуры жала происходит, благодаря встроенному в него терморезистору, подающему сигналы на управляющую плату, которая, свою очередь, на основании произведенных пользователем настроек определяет продолжительность нагрева жала.

Инфракрасная паяльная станция и как ее сделать самому

С появлением микропроцессорной техники возникла необходимость при ремонте сталкиваться с перепайкой BGA микросхем, что привычными методами сделать или крайне сложно, или, чаще, невозможно. Даже фен не всегда поможет справиться с поставленной задачей. Именно поэтому изготовление инфракрасной паяльной станции своими руками будет наилучшей альтернативой и порой единственным актуальным решением.

ИК станция для пайки

Микросхемы BGA (Ball grid array) присутствуют практически в любом современном «умном» устройстве: телефоны, компьютеры, телевизоры, принтеры. В процессе эксплуатации они могут выходить из строя, что требует замены неисправной части на новую. Но такую процедуру осуществить без специального оборудования — задача крайне сложная.

Проблема заключается в том, что производители изобретают всё новые и новые методы для монтажа электронных деталей. И обычный паяльник или фен не всегда смогут помочь в решении такой проблемы. Ведь контактные шарики способствуют высокой теплоотдаче на плату, в результате чего они не могут расплавиться.

Отличным решением может выступить инфракрасная станция. Она позволяет производить замену даже крупных GPU контроллеров. А с широким распространением компьютеров, ноутбуков, материнских плат, видеоадаптеров и другой сложной техники такие работы при ремонте выполняются достаточно часто. И если раньше для замены крупных микросхем можно было использовать термовоздушные станции, то сейчас, когда производители используют бесконтактные методы пайки, единственным оптимальным решением является ИК станция, способная качественно справиться с заменой любой микропроцессорной детали.

Принцип действия

Основными проблемами при перепайке микросхем и контроллеров является или недогрев до температуры плавления контактного материала, или перегрев заменяемой части и её выход из строя.

Так пришла идея нагревать до температуры 100–150 градусов Цельсия непосредственно саму плату. После чего уже производить пайку деталей. Это позволяет качественно снизить теплоотток на текстолит платы, что даёт возможность понижать и «верхние» температуры. А значит, и сама деталь будет меньше подвергаться перегреву.

Производить нагрев можно и термофеном, но использовать инфракрасный паяльник предпочтительнее. Ведь ИК станция позволяет делать это контролируемо, то есть следить и поддерживать «низ» и «верх» температур или использовать рекомендуемый термопрофиль пайки.

Конструктивные особенности

Любые ИК паяльные станции состоят из трёх основных частей. Выглядит всё довольно просто, хотя каждая из них является самостоятельным сложным механизмом, объединённым с общей установкой. Так, любая станция включает в себя:

  1. Контроллер управления, регулирующий весь процесс нагрева;
  2. Нижнюю подогревающую часть;
  3. Верхний подогреватель.

В зависимости от модели и производителя, ИК паяльники могут отличаться лишь техническими характеристиками. Одни делают работу проще, другие, напротив, требуют от пользователя дополнительного внимания и трудозатрат.

Изготовление своими руками

Производствам или лицам, занимающимся ремонтом сложной электронной аппаратуры, вполне можно приобрести для работы заводскую паяльную ИК станцию. А вот любителям или тем, кому такая установка нужна изредка, можно создать её своими руками. И в пользу этого, в первую очередь, говорит цена. Даже приборы китайского производства имеют стоимость от 1 тыс. долларов. Качественные же модели европейских марок от 2 тыс. долларов и выше. Позволить себе столь дорогое удовольствие сможет далеко не каждый.

Касательно самодельной инфракрасной паяльной станции всё выглядит значительно оптимистичнее. По средним расчётам, такой аналог ИК паяльника обойдётся в пределах 80 долларов, что выглядит несравнимо более приемлемо цен на заводские приборы.

Любой человек, занимающийся ремонтом сложной техники, имеет достаточно знаний, чтобы придумать и сконструировать ИК станцию самостоятельно. В связи с этим электронная часть, внешний вид и некоторые возможности могут отличаться. А вот основная конструкция останется в любой модели одинаковой. Именно поэтому не существует единой идеальной схемы, которую можно привести в качестве единственного верного решения. Но для того чтобы понять сам принцип создания ИК паяльника, подойдёт любая модель. А уже основываясь на личных знаниях и предпочтениях, можно убрать или добавить те или иные части.

Модели паяльных станций Альфа

Одноканальная паяльная станция для пайки плат и разъемов. Максимальная теплоотдача и быстродействие системы контроля температуры. Мелкие контакты не перегреваются. При пайке теплоемких соединений растекание припоя с последующей взаимной диффузией металла контакта и припоя происходит должным образом.

Паяльная станция с двумя независимыми паяльниками. Такую станцию гараздо удобнее эксплуатировать в тех случаях, когда для работы часто требуются две разные паяльных насадки. При частой смене рабочей температуры два паяльника увеличивают производительность.


Паяльная станция с обжигалкой для снятия изоляции с проводов. Такое техническое решение очень удобно при использовании на жгутовых производствах.

Флагманская паяльная станция АЛЬФА-102 ИТ это симбиоз одноканальной станции АЛЬФА-100 с импульсной паяльной станцией ФРЦ-150 в одном компактном корпусе. К этой паяльной станции возможно подключение до 5-ти различных термоинструментов.

Лучшие паяльные фен станции

Термовоздушные аппараты для демонтажа микросхем и SMD компонентов. Полностью вытеснили промышленный фен и газовую горелку, используемые для этих целей раньше. Оснащаются станции с феном цифровыми контроллерами и регуляторами потока воздуха.

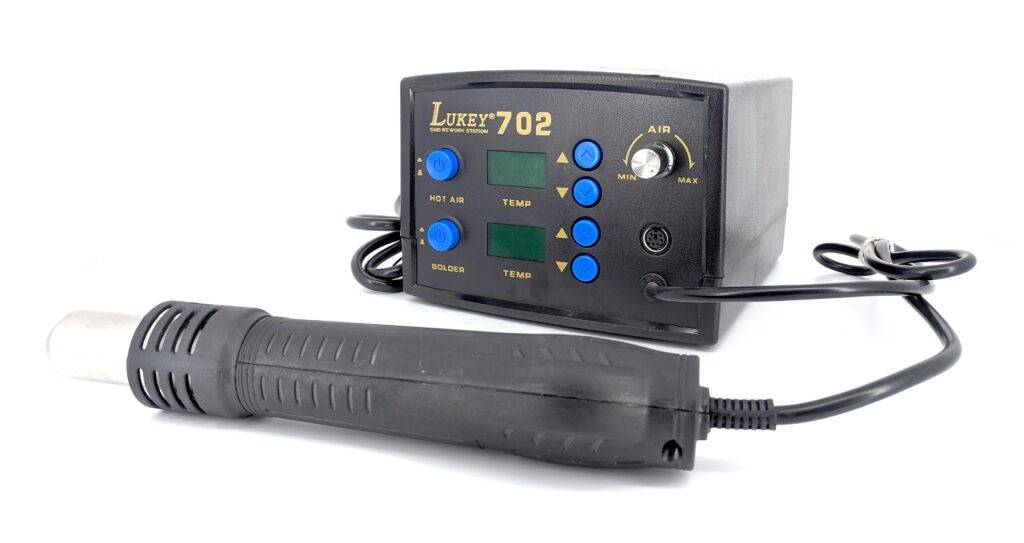

LUKEY 702 5434

Цифровой паяльник принципиально новой конструкции, с интеллектуальной системой автоматического отключения. Предназначен для работы с мелкими резисторами, платами и конденсаторами.

Нагревательный элемент керамический, с нихромовой спиралью и термодатчиком. Фен представляет собой компактный турбинный нагреватель воздуха, встроенный в ручку. Это избавляет от необходимости устанавливать неудобный и жёсткий воздушный шланг. Имеется производительный встроенный микропроцессор, контролирующий информацию от термодатчиков.

Технические характеристики:

  1. Мощность аппарата — 750 Вт.
  2. Напряжение — 220 вольт.
  3. Уровень шума — 45 дБ.
  4. Время разогрева — 7 сек.
  5. Температура воздушного потока в состоянии резервной готовности — 50°C.
  6. Диапазон температур нагрева — 100-480°C.
  7. Тип воздушного потока — круговая крыльчатка.
  8. Комплектация — инструкция, насадки, зажим, держатель.

Плюсы станции:

  1. Нагреватель воздуха встроен прямо в рукоятку.
  2. Микрочип с мгновенным реагированием на внешние факторы.
  3. Умная система автоматического отключения, значительно повышающая эксплуатационный ресурс.
  4. Термодатчик.
  5. Доступность и дешевизна комплектующих.
  6. Качественный металлический держатель паяльника с ванночкой для чистящего полотна.

Минусы станции:

  1. Нет оловоотсоса.
  2. Массовый брак.
  3. Гнездо на паяльный провод PS/2.
  4. Некачественное изготовление корпуса фена — не хватает отверстий.

ELEMENT 878

Паяльная станция с плавной регулировкой мощности. Питается от бытовой электросети 220 вольт. Отличный инструмент для проведения пайки самых различных предметов и микросхем. Сочетает компактные габариты и широкий функционал.

Управление осуществляется посредством микроконтроллера, позволяющего устанавливать и отслеживать температуру воздуха и жала. Это обеспечивает высокую точность настройки системы в соответствие с проводимыми работами. Производитель предусмотрел функцию неактивного состояния аппарата, дающую возможность существенно сократить расходы электричества.

Технические характеристики:

  1. Мощность аппарата — 700 Вт.
  2. Напряжение — 220 вольт.
  3. Мощность фена — 600 Вт.
  4. Мощность паяльника — 60 Вт.
  5. Материал жала — металл.
  6. Материал ручки — пластик.
  7. Диапазон температур нагрева — 200-480°C.
  8. Комплектация — насадки, губка, подставка.

Плюсы станции:

  1. Опция резервного состояния — автоматически включается при нахождении паяльника на подставке.
  2. Регулятор температурного режима.
  3. Низкая стоимость.
  4. Управление на резисторах без дополнительной электроники.
  5. Быстрый нагрев.
  6. Удобная подставка.
  7. Бесшумный трансформатор.
  8. Богатая комплектация — много присадок, два варианта нагрева для плат.

Минусы станции:

  1. Китайская дешёвая схема.
  2. Плохое качество клемм и вспомогательных частей аппарата.
  3. Нет кейса под сопла.

LUKEY 852D+

Цифровая паяльная станция, оборудованная 4 сменными насадками для фена. Электронный контроль фактической температуры потоков воздуха обеспечивает точность в работе. Жало легко меняется в случае необходимости.

Технические характеристики:

  1. Мощность аппарата — 350 Вт.
  2. Напряжение — 220 вольт.
  3. Мощность паяльника — 50 Вт.
  4. Тип нагревателя — керамический.
  5. Материал ручки — пластик.
  6. Диапазон температур нагрева — 200-480°C.
  7. Комплектация — 4 насадки, губка, подставка.

Плюсы станции:

  1. Универсальность — 4 сменные насадки для фена различного диаметра.
  2. Функциональный индикатор состояния нагревательного элемента — 3 режима.
  3. Защита от поражения электронных компонентов напряжением за счёт применения керамического нагревателя.

Минусы станции:

  1. Компрессор нуждается в переделке, если нужно проводить более тонкие работы.

Термовоздушные паяльные станции

Контактные паяльные станции – это не самые современные агрегаты. Обычно в комплекте к такой паяльной станции идет одно коническое медное жало, однако большинство моделей позволяют расширить комплект и докупить необходимые жала. В итоге паять таким паяльником можно практически что угодно, кроме плат памяти в сложной электронике

При выборе следует обратить внимание на возможность расширения комплекта, если вы хотите получить действительно универсальное устройство

Контактные паяльные станции могут иметь два типа управления:

  • аналоговое — в этом случае паяльник будет иметь только два положения регуляции – включено и выключено, то есть жало нагревается до нужной температуры и отключается, а после остывания снова начинает нагреваться
  • цифровое — в данном случае устройство сможет поддерживать постоянную температуру, то есть, нагрев и пайка будут более равномерными

Предпочтительный вариант – оловянно-свинцовый припой. Он плавится при меньшей температуре, потому работать с таким паяльником можно быстрее. Бессвинцовый припой имеет более высокую температуру плавления, потому, если вы хотите купить такую паяльную станцию, то следует убедиться, что она имеет достаточно мощный нагреватель.

Контактные станции первыми пришли на замену «архаичному» паяльнику. Именно они, благодаря доступной цене, широкому модельному ряду и привычному для многих методу пайки, получили наибольшее распространение в качестве домашних приспособлений.

По принципу поддержания постоянной температуры жала самого паяльника эти изделия подразделяют на:

  • аналоговые (напряжение питания нагревательного элемента периодически отключается с помощью электромагнитного реле);
  • цифровые (постоянная температура жала поддерживается с помощью специального электронного регулятора).

Нагреватели у контактных станций бывают:

  • нихромовые (самые дешевые, однако из-за непродолжительного срока службы и большой инерционности в современных моделях практически не используются);
  • керамические;
  • индукционные (разогрев жала осуществляют с помощью токов высокой частоты).

Компактная контактная паяльная станция Rexant ZD-99 с аналоговым регулятором температуры (в диапазоне от 100 до 450 градусов), 48-ми ваттным паяльником (с керамическим нагревательным элементом), удобным держателем (с губкой для очистки жала) на сегодняшний день стоит 1700-1800 рублей.

Стоимость цифровой контактной станции 937D составляет около 3000 рублей. На российском рынке она известна под различными брендами: Kendal, Element, WEP, Zeny. Из особенностей стоит отметить светодиодный индикатор рабочей температуры и набор из шести сменных жал (входящих в комплект поставки). Мощность – 50 Вт, рабочая температура – 200-480 °С.

Индукционная станция Quick 202D обеспечивает сверхбыстрый разогрев жала токами высокой частоты (400 кГц). Мощный паяльник (90 Вт) и широкий диапазон регулировки температуры (от 80 до 480 °C) позволяют применять это приспособление для пайки самых различных элементов и деталей (в том числе и бессвинцовыми припоями).

Термодатчик, вмонтированный в кончик жала, обеспечивает точное (±2 °С) поддержание заданной температуры на протяжении всего процесса пайки. Регулируемый режим автоотключения (в диапазоне от 1 до 99 мин.), жидкокристаллический дисплей и звуковая сигнализация (при отклонении температуры от заданных значений) дополняют удобство при использовании. Стоимость такого устройства составляет 9500-9700 рублей.

Как работает термовоздушная паяльная станция и какую выбрать? В таких приспособлениях место пайки разогревают до необходимой температуры с помощью потока горячего воздуха. Конструктивно такая станция состоит из:

  • приспособления для подачи горячего воздуха (фена);
  • нагревательного элемента;
  • нагнетательного насоса (турбины или компрессора);
  • блока управления.

Различают две разновидности таких станций:

  • компрессорные (нагревательный элемент и насос установлены в блоке управления, а горячий воздух подается к фену через шланг);
  • турбинные (нагревательный элемент и насос смонтированы в самом фене, который соединен с блоком управления с помощью электрического кабеля).

Какую паяльную станцию с феном выбрать для дома: компрессорную или турбинную? Первые оснащают более долговечными нагревательными элементами и насосами, однако при их использовании необходимо не допускать перегибов (или зажимов) воздушного шланга

Вторые более удобны в эксплуатации, и что немаловажно дешевле

Как пользоваться?

Для начинающих мастеров очень важно научиться правильно паять с помощью паяльной станции. В первую очередь необходимо определить оптимальную для вашего припоя температуру пайки

Обратите внимание, что температура в точке пайки никогда не будет соответствовать показаниям индикатора станции, поэтому её придётся подобрать опытным путём

Несмотря на рекомендации промышленных производителей, в любительской практике лучше всего использовать припои марок, аналогичных отечественной серии ПОС-61.

В качестве флюса вполне допустимо применять спиртовой раствор канифоли. Очень хороши жидкие канифоль-гидразиновые флюсы. При мелких работах удобен припой в виде тонкой трубочки, внутри которой уже размещён флюс.

Помните, что любые паяльные работы означают обращение с высокой температурой. Остерегайтесь ожогов и следите, чтобы рядом не было легковоспламеняющихся предметов. Обязательно обеспечьте хорошую вентиляцию рабочего места.

О паяльных станциях Lukey смотрите далее.

Лучшие паяльные станции с феном

Термовоздушная паяльная станция комплектуется термофеном, который позволяет быстро нагревать плату на большой площади. Устройство применяется для демонтажа микросхем. В отличие от обычного или строительного фена обеспечивает локальный нагрев. Паяльный термофен комплектуется различными по форме насадками, которые помогают регулировать поток теплого воздуха и контур нагрева.

Element 878D

Особенностью термовоздушной модели является способность быстро достигать заданной температуры. На разогрев требуется не более 5-7 секунд. Предназначена для ремонта микроэлектроники с чувствительными компонентами. Фен выдает поток горячего воздуха от 100 до 450 градусов, в комплекте 4 насадки, которые регулируют интенсивность потока. Нагнетается воздух круговой крыльчаткой.

В оборудовании реализована уникальная система охлаждения, после выключения прибора выполняется обдув, что увеличивает срок службы устройства. При температуре потока воздуха менее 50 градусов автоматически отключается питание. Установлен микроконтроллер и дисплей для отображения основных настроек и рабочих параметров. Замкнутая система датчиков обеспечивает стабильность данных. Регулировка с шагом в 1 градус независимо от интенсивности обдува.

Достоинства:

  • Экономичность;
  • Автоматический возврат к настройкам после простоя;
  • Минимальный уровень шума;
  • Удобная рукоятка паяльника;
  • Керамический нагреватель.

Недостатки:

Жесткий кабель.

Lukey 702

Разработана для демонтажа и установки SMD компонентов. Комплектуется феном с нагнетателем турбинного типа, который встроен в рукоятку. Отсутствие шланга подачи воздуха делает устройство более мобильным. Данные от термодатчиков контролируются микропроцессором, который обеспечивает стабильную работу в соответствие с заданными настройками. Интеллектуальный контроль увеличивает ресурс нагревательного элемента.

Для отображения температуры воздушного потока установлен яркий цифровой дисплей. На экран выдаются фактические данные. Основной параметр устройства плавно регулируется в широком диапазоне. Быстрый разогрев и моментальное охлаждение увеличивают производительность, повышают комфорт во время использования.

Достоинства:

  • Легко собирается;
  • Три насадки для фена в комплекте;
  • Высокая мощность паяльника;
  • Безопасная работа с чувствительными компонентами.

Недостатки:

Отсутствует выключатель сети.

Rexant 12-0721

Цифровая паяльная станция с автономным феном и паяльником, которые могут использоваться отдельно друг от друга. Микроконтроллер позволяет выполнить настройку с точностью до 1 градуса. Разогрев плавный, быстрый и равномерный. Интенсивность горячего воздушного потока регулируется пользователем. Фен – бесщеточный, компрессорного типа. Устройство обеспечивает безопасную пайку и демонтаж чувствительной микроэлектроники.

Автоматическая система охлаждения снижает нагрузку и увеличивает ресурс прибора. Конструкция корпуса предусматривает специальный ложемент для губки, с помощью которой очищают жала. В комплекте – держатель паяльника и три насадки для термофена. Отличается увеличенной мощностью нагревателя.

Достоинства:

  • Простое управление;
  • Информативный дисплей;
  • Небольшие размеры;
  • Эластичные провода;
  • Большой диапазон нагрева.

Недостатки:

Завышенная цена.

Продвинутый функционал

Фрагмент меню паяльной станции

Паяльные станции серии АЛЬФА-100 не только отлично держат температуру и регулируют мощность. Вторым достоинством этих паяльных систем является развитый функционал. Настройка параметров пайки  осуществляется через интуитивно понятное меню, а часто используемые функции выведены на кнопки прямого доступа.

Все параметры системы могут быть защищены паролем, что исключает несанкционированную перенастройку. Состояние параметров пайки отображено на контрастном экране паяльной  станции с помощью понятных пиктограмм и символов. Паяльные станции  осуществляют самодиагностику с оповещением оператора о неисправностях.

  • Дежурный режим снижения температуры при простое паяльника продлевает ресурс наконечников и снижает энергопотребление.
  • Автоматическое выключение обеспечивает безопасность эксплуатации и экономию электроэнергии.

Следующие функции предоставляют технологам возможность полностью контролировать температурный режим пайки на производстве:

  • Регулируемый допустимый диапазон рабочих температур от Тмин. до Тмакс.
  • Фиксация рабочей температуры.
  • 4 ячейки для записи рабочих температур, которые можно выбирать одним нажатием кнопок прямого доступа. Содержимое этих ячеек может быть защищено от перезаписи.
  • Температурная поправка для компенсации температурных потерь наконечника.


Кнопки прямого доступа  паяльной системы АЛЬФА

  • Кнопки увеличения и уменьшения температуры (они же используются для навигации по меню и изменения параметров пайки).
  • 4 кнопки вызова из памяти записанных рабочих температур.
  • Кнопка входа в меню.
  • Кнопка «Standby» для принудительного выключения инструмента в любой момент.
