Разновидности паяльников

Для грамотного выбора паяльной станции нужно быть в курсе классификации устройств, ведь она определяет профиль эксплуатации и влияет на комплектацию.

1. Термовоздушный паяльник имеет фен, поскольку работы ведутся с помощью горячих воздушных масс. Этот инструмент пригодится для починки автомобильного бампера и любых запчастей из пластика.
2. Импульсный паяльник необходим для установки или демонтажа современных схем.
3. Индукционный паяльник имеет уменьшенный формат, но зато отличается высокой мощностью.
4. Инфракрасный паяльник позволяет быстро и качественно починить ноутбук, планшет, мобильник и другие компактные гаджеты.

Технические нюансы

По виду пайки выделяют два типа паяльных устройств:

• Свинцовые паяльные станции имеют особый модуль для регулировки степени температуры в паяльном жале. Это позволяет выполнять работу более точно и правильно.
• К бессвинцовым моделям относят электрические и индукционные станции, создающие магнитное поле для работы. Они отличаются высокой отдачей тепла.

Труднодоступные детали лучше паять бесконтактным способом, применяя термовоздушную или инфракрасную модель. Первый вариант при этом больше подходит для компьютеров и материнских плат, а второй – для подогрева малодоступных элементов, причем контакта с рядом расположенными деталями не будет. Следовательно, термовоздушным паяльником можно работать при неполадках в бытовых приборах, сотовых, деталях из пластика.

Мощность прибора

Обычные паяльники сильно перегревают детали и не способствуют ремонту. Поэтому паяльная станция для домашних работ подходит лучше, ведь блок питания позволит изменять напряжение и температуру. При этом использование тугоплавких припоев требует тщательного отношения к мощности. В противном случае наблюдаются такие проблемы, как:

• Перегрев схем;
• Разрушение жала;
• Выход из строя детали;
• Перегрев дорожек на плате;
• Низкое качество пайки.

Виды управления

Паяльная станция позволяет подключить несколько модулей и работать даже в бесконтактном режиме, а также заменять наконечники и насадки. Однако правильный выбор устройства и качество работы зависят и от способа управления:

• Цифровые модели имеют особые программы для контроля над нагревом жала, максимальной точности и стабильности.
• Аналоговые устройства надо все время контролировать самому, так как перегрев сокращает срок службы комплекта.

Критерии выбора

Для покупки паяльной станции необходимо учитывать следующие моменты:

• Элемент нагрева. Основная часть приборов обладает керамическими или нихромовыми нагревательными элементами. Первый вариант быстро нагревается до нужного уровня, но может лопнуть без стабилизатора тепла. Нихром имеет меньший эксплуатационный срок, но бюджетную цену, при этом для частого использования такой элемент не подходит.
• Регулировка температуры. Диапазон изменений должен быть широким.
• Время нагрева.
• Мощность. Для определения этого параметра лучше сразу определиться с тем, в каких целях будет применяться паяльная станция.
• Напряжение, масса, параметры, формы и т.п.

Также помните, что мировой стандарт по бессвинцовой пайки гласит, что оборудование должно иметь температуру в 250 градусов. Хорошо также, если схемы находятся в корпусе BGA для микросхем, потому что тогда аппарат имеет минимальные размеры и легкий вес.

Мы советуем заранее купить запасные сменные жала. Чем больше край жала, тем лучше идет тепловой обмен в процессе пайки. Также, его форма определяет вид элемента, который должен паяться, температуру работы и доступность конкретных мест спаивания. Жала должны иметь высокую теплоотдачу, так что надо выбирать элементы из качественных материалов, доступных к быстрой замене в случае поломки.

https://youtube.com/watch?v=Ghnm2f3aKuk

https://youtube.com/watch?v=dCoISrtk4J8

https://youtube.com/watch?v=pBeQ3myXcXg

Технологические особенности применения

На основании такого признака, как тип пайки, эти устройства можно разделить на две основные группы — свинцовые и бессвинцовые.

https://youtube.com/watch?v=0s0o616yIGg

Свинцовые станции

В конструкции устройств, предназначенных для свинцовой пайки, предусмотрен специальный модуль, позволяющий выбирать желаемый уровень нагрева жала. Они могут быть выполнены в двух вариантах — использующих для работы электроэнергию и в виде станций индукционного типа.

Говоря об индукционных станциях, нужно отметить, что возможность использования этих устройств для выполнения необходимых манипуляций обеспечивает переменное магнитное поле.

В процессе работы обработка каждого элемента пайки выполняется с индивидуально подобранной мощностью, что делается в автоматическом режиме. Такая возможность заложена производителем в самом приборе, он может без участия пользователя определить теплоемкость компонента пайки.

Индукционные станции для пайки более удобны в эксплуатации и имеют высокий уровень теплоотдачи.

Бессвинцовые станции

Если требуется выполнить пайку мелких элементов схемы или труднодоступных компонентов, то в этом случае используют способ бесконтактной пайки. По такому принципу работают термовоздушные и инфракрасные паяльные станции.

Работа инфракрасного оборудования для пайки осуществляется за счёт использования свойств инфракрасных лучей, вырабатываемых керамическими или кварцевыми элементами. Станции инфракрасного типа используются главным образом для монтажа и демонтажа элементов компьютерных схем и материнских плат.

В основу работы станций термовоздушного типа положен принцип точечной передачи горячего воздуха. Благодаря этому они могут без особых усилий прогревать труднодоступные элементы, не задев при этом соседние контакты.

Чаще всего работники мастерских по ремонту бытового электронного и мобильного оборудования используют именно этот вид паяльных устройств.

Нюансы эксплуатации различных видов паяльного оборудования

Технологическое многообразие видов и категорий паяльного оборудования существенно усложняет его выбор.

Поэтому, прежде чем отдать предпочтение какой-либо модели, стоит подробно ознакомиться с их техническим потенциалом и рекомендуемой областью применения.

Мастера, использующие дома обычный паяльник, хорошо знакомы с ситуацией, когда чувствительные элементы прибора перегреваются, а отрегулировать температуру не представляется возможным.

Это одна из причин, по которой лучше отдать предпочтение паяльной станции, чем паяльнику.

Потому что в оснащение станции входит блок питания, а с его помощью можно изменять не только напряжение, но и температурный режим устройства.

Видео:

https://youtube.com/watch?v=7k4gM0pNw_c

Тем не менее, недостаточно просто выбрать паяльную станцию с системой термостабилизации

Важно также учесть мощность устройства, особенно, если используются тугоплавкие припои

В противном случае негативных последствий не избежать:

1. завышенная температура пайки приводит к перегреву компонентов схемы;

2. долговечность жала паяльника по причине перегрева резко сокращается;

3. срок годности нагревательного элемента уменьшается;

4. дорожки на плате перегреваются;

5. качество пайки неудовлетворительное.

В подобных случаях рекомендуется обратить внимание на оборудование, специально предназначенное для бессвинцовой пайки — во-первых, мощность таких устройств значительно выше, а во-вторых, их можно использовать и для свинцовой пайки

Во-первых, все паяльные станции делятся на контактные, термовоздушные и инфракрасные.

Контактная паяльная станция — это, по сути, паяльник с регулировкой температуры. Соответственно, в задачи этой паяльной станции входит весь спектр работ паяльника, но с возможностью выбора подходящего температурного режима для той или иной задачи. В нерегулируемых паяльниках значение температуры может доходить до 500 градусов и выше, при этом мелкие компоненты можно (и нужно) спаивать при относительно небольших температурах, около 250-300 градусов. Контактная станция дает возможность соблюдать такие режимы. Кроме того, контролируемая температура значительно уменьшает износ жала, нагревательного элемента и всей конструкции паяльника, так что он прослужит дольше и качество работ, сделанных с его помощью, будет значительно отличаться в лучшую сторону.

Термовоздушная паяльная станция — это станция, в которую включен термофен. Чаще всего он идет в комплекте с паяльником, но есть и исключения

На это стоит обращать внимание — входит ли в состав станции паяльник

Термофен делает работу с миниатюрными компонентами еще проще (а в случае самых мелких деталей — это единственный инструмент, с помощью которого их можно отпаять и запаять). Если нужно выпаять, например, микросхему с 40 выводами, термофен справится с этим буквально за минуту.

К термофенам существует большое количество насадок, которые упрощают работу с определенным типом деталей на плате. При частой работе с конкретными однотипными изделиями купить нужную насадку не помешает.

Инфракрасная станция обычно покупается в сервисные центры и другие специализированные предприятия. Ее основной рабочий элемент — инфракрасная лампа, нагревающая определенный участок платы. Действие похожее на термофен, только при этом отсутствует воздушный поток, который может сдуть мелкие детали, и не так сильно нагреваются сами компоненты (припой нагревается намного быстрее) за счет того, что инфракрасные лучи неодинаково воздействуют на разные материалы. Как правило, в комплекте этих станций присутствует еще преднагреватель, подогревающий платы снизу, и знакомый паяльник. А стоит всё это вместе весьма и весьма недешево. И чем больше разных настроек и возможностей программной автоматизации у станции, тем она дороже.

Как пользоваться?

Прежде чем использовать устройство, важно ознакомиться с инструкцией по эксплуатации. Данный документ является неотъемлемой частью стандартной комплектации

В нём подробно описано, как правильно работать с паяльником, как паять те или иные материалы (например, как осуществлять работу с использованием радиоэлементов), как использовать различные дополнительные элементы (насадки, штатив, держатель, флюс для пайки), как откалибровать устройство, как осуществить такой процесс как распиновка и так далее.

Кроме того, документ содержит в себе раздел, в котором подробно описано, что нужно делать пользователю в случае поломок (например, перегрева).

В следующем видео представлен обзор паяльной станции LUKEY 852 с феном.

Лучшие контактные паяльные станции

Такие станции по своему устройству напоминают обычные паяльники. Они имеют электронный блок регулировки температуры и делятся на два типа — аппараты с оловянно-свинцовыми припоями и без свинца.

LUKEY 936A

60-ваттовая станция с терморежимом, позволяющая работать в самых разнообразных условиях. Имеется специальное калибровочное отверстие, индикатор нагрева. Элемент нагрева выполнен из керамического материала, поэтому можно безопасно паять электронные компоненты. Рукоятка — пластиковая. Жало — конусообразное.

Технические характеристики:

1. Мощность аппарата — 60 Вт.
2. Напряжение — 220 вольт.
3. Длина кабеля — 1,2 м.
4. Диапазон нагрева — 200-480°C.
5. Комплектация — подставка, инструкция, вискозная губка для очистки наконечника.

Плюсы станции:

1. Керамический элемент — быстро греет.
2. Удобно заменяемое жало.
3. Эргономичная ручка.
4. Бесшумная работа.
5. Надёжная подставка.
6. Мягкий и гибкий провод.
7. Есть регулятор температуры.

Минусы станции:

1. В комплекте нет запасных жал.
2. Ненадёжное крепление DIN 5 — быстро ломается.
3. Большие габариты и вес.

REXANT 12-0152

Паяльная 48-ваттная станция с плавной регулировкой мощности. Питается от стационарной сети 220 вольт. Нагревательный элемент из керамического материала. В комплекте предусмотрен держатель паяльника.

Технические характеристики:

1. Мощность аппарата — 48 Вт.
2. Напряжение — 220 вольт.
3. Диапазон нагрева — 100-450°C.
4. Комплектация — держатель, очистительный элемент.

Плюсы станции:

1. Сменное жало.
2. Небольшая масса.

Минусы станции:

1. Малая мощность.

МЕГЕОН 00336

45-ваттовый паяльный аппарат с конусообразным жалом. Разогревается в полную силу за 3 минуты. Питается от сети 220 вольт. Ручка пластиковая. Предусмотрен оловоотсос.

Технические характеристики:

1. Мощность аппарата — 45 Вт.
2. Напряжение — 220 вольт.
3. Температура максимального нагрева — 480°C.
4. Комплектация — инструкция, губка, подставка.

Плюсы станции:

1. Наличие экстрактора — позволяет легко освобождать демонтируемый элемент от припоя и сохранять его в рабочем состоянии.
2. Удобный в работе, занимает немного места.
3. Точная установка и плавная регулировка температуры.
4. Хорошая ручка — комфортно лежит в руке.
5. Цифровой тип.
6. Длинный провод.
7. Сменное жало.

Минусы станции:

1. Нет термофена.

МЕГЕОН 00361

50-ваттовый паяльник, обеспечивающий стабильный и скорый нагрев. Есть регулятор температуры — это позволяет использовать аппарат с различными типами жал. Предусмотрен режим экономии тока. Подходит любителям и профессионалам.

Технические характеристики:

1. Мощность аппарата — 50 Вт.
2. Напряжение — 220 вольт.
3. Диапазон нагрева — 200-480°C.
4. Комплектация — инструкция, губка, держатель.

Плюсы станции:

1. Температурный регулятор.
2. Компактные размеры, удобство в работе.
3. Качественный материал изготовления.
4. Плавная регулировка температуры.
5. Безопасное жало — статический потенциал меньше 2 мВ.
6. Удобный хват.
7. Широкая устойчивая подставка.
8. Качественная сборка.
9. Длительная поддержка температуры для пайки.
10. Малый вес.
11. Длинный провод.
12. Керамический нагревательный элемент.

Минусы станции:

1. Нет экстрактора.
2. Нет цифрового регулятора.
3. Нет дополнительного фена.

Классификация аппаратуры

Термовоздушный. В его комплектацию входит фен, благодаря которому возможно спаивание при помощи горячего воздуха. Такой вариант оправдывает себя во время ремонта бампера автомобилей и других пластиковых частей в целом.
Инфракрасный. Он позволяет работать с мельчайшими деталями. Ремонт техники по типу ноутбуков, планшетов, телефонов и так далее, проходит легче и проще.
Индукционный. Название само говорит за себя. Эти аппараты небольшого размера, но не стоит обманывать себя, ведь в них прячется огромная мощь.
Импульсивный. Такой тип аппаратуры рассчитан на монтирование, а также снятие современных схем

Нельзя сказать, что он пользуется большой популярностью, но среди обилия паяльных станций нужно обратить внимание на несколько вариантов такого типа.

Но и это не все, что нужно знать для того, чтобы определить какая паяльная станция лучше.

Тонкости хорошей пайки

Чтобы припаять деталь к плате, нужно:

1) Нанести флюс на поверхность пайки;
2) Залудить их припоем;
3) Снова нанести флюс на контакты;
4) Запаять зазор между контактами.

Первое важное правило – избегать температуры выше 400 °C и более. Многие начинающие (и даже опытные) радиолюбители пренебрегают этим

Это критические значения для микросхем и плат.

Припой расплавляется примерно от 180 до 230 °C (свинец — содержащие припои) или от 180 до 250 °C (бессвинцовые). Это далеко не 400 °C. Почему тогда выставляют высокую температуру?

Что нужно для надежного контакта

Основные критерии:

• Правильно выбрать флюс. Например, для пайки проводов подойдет жидкий флюс. Он лучше всего смачивает провода и позволяет качественнее залудить такие контакты. Низкокачественный флюс быстро вскипает и растекается по плате.
• Использовать качественный припой. Именно припой определяет дальнейшую надежность и прочность соединения. Так же качество припоя может повлиять на работу схемы в целом, из-за шлаков и низкокачественных сплавов могут образоваться помехи в работе электроники и со временем могут появиться трещины.
• Пользоваться проверенным инструментом и оборудованием. Паяльники плохого качества могут нестабильно держать температуру, перегреваться.
• Соблюдать температурный режим. Не перегревать детали и держаться в температурном режиме плавления припоя. Слишком низкая температура и припой будет плохо плавиться, а если слишком высокая – материал будет испаряться, хуже лудить контакты.
• Долгие часы практики, проб и ошибок. Без практики не будет и своего метода пайки.

Эти критерии взаимосвязаны друг с другом. И при плохом выборе комплектующих с материалами, будет такой же результат.

Лучшие инфракрасные паяльные станции

Для бережного и качественного ремонта электроники рекомендуется купить ИК паяльную станцию. Это сложный аппаратный комплекс с верхним и нижним нагревательным элементом. Контроль температуры обеспечивается микроконтроллером, пайка осуществляется за счет нагрева электромагнитными волнами невидимого спектра, безопасными для зрения оператора. Для фиксации платы предусмотрен стол с зажимами. Зона нагрева варьируется от 10х10 до 70х70 мм.

Achi IR 6500

Создана для работы с микросхемами и чипов любых типов, подходит для радиолюбителей и профессионалов. Может использоваться для ремонта больших плат. Для верхнего нагревательного элемента можно задать термопрофиль с оптимизированными параметрами. Данные хранятся в микроконтроллере или в компьютере, к которому ИК устройство подключается через USB-порт. С помощью ПК можно менять настройки.

Большой термостол укомплектован 4 удобными держателями, нижний нагреватель защищен закаленным стеклом и имеет увеличенную площадь. Тепло равномерно распределяется по поверхности, а усовершенствованная термопара обеспечивает точную регулировку. Темное инфракрасное излучение обеспечивает отличную скорость нагрева. Оборудование может применяться для бессвинцовой пайки. Об окончании работы извещает звуковой сигнализатор.

Достоинства:

• В памяти хранится до 10 профилей;
• Высокий уровень безопасности для соседних компонентов;
• Удобное управление;
• Печатные платы не деформируются зажимами;
• Низкая цена.

Недостатки:

Небольшой срок гарантии производителя.

Yihua-1000B

Профессиональная монтажная платформа, разработанная с учетом специфики BGA-корпусов. Комплектуется термофеном с бесщеточным вентилятором, который характеризуется бесшумной работой и паяльником, мощность 75Вт. ИК-нагреватель и преднагреватель позволяют выполнять быстрый демонтаж и монтаж компонентов. У каждого инструмента, который находится в распоряжении оператора, есть свой двухстрочный трехразрядный дисплей, расположенный на лицевой панели.

Квалитетный контроль над основными параметрами осуществляется с помощью однокристального микрокомпьютера корейской компании Самсунг. Все базовые параметры отслеживаются в режиме реального времени. Мощность инфракрасной лампы регулируется в диапазоне от 5 до 80Вт. У оборудования силиконовый электрический провод, выдерживающий термическое воздействие в 300 градусов.

Достоинства:

• 4 насадки для фена;
• Стабильный температурный режим;
• Подставки под припой, термофен и паяльник;
• Светодиодная подсветка;
• Активное охлаждение блока управления.

Недостатки:

Работа со светозащитным экраном.

Dinghua IR6500 (DH-A01R)

Разработана для стандартной и бессвинцовой пайки, по отзывам пользователей, лучшие результаты у оборудования при работе BGA-модулями и мостами материнских плат. Комплектуется двумя инфракрасными нагревателями с независимым контролем теплового нагрева. Верхний излучатель мобильный, что позволяет выбрать оптимальное место над печатной платой. Регулятор высокоточный, настройка плавная в широком диапазоне. Данные выводятся на ЖК-дисплей.

К блоку управления подключается датчик внешней температуры для анализа лучших условий для работы. Мощный вентилятор защищает от деформации плат. Для фиксации микросхем предусмотрены V-образные пазы. Нагревательные элементы имеют термопары k-типа с замкнутыми контурами. Контроль над основными параметрами – в автоматическом режиме.

Достоинства:

• Подсветка рабочей зоны;
• Термопрофилирование с обратной связью;
• Звуковое информирование об окончании процесса пайки;
• Рабочий стол большого размера.

Недостатки:

Не выявлены.

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

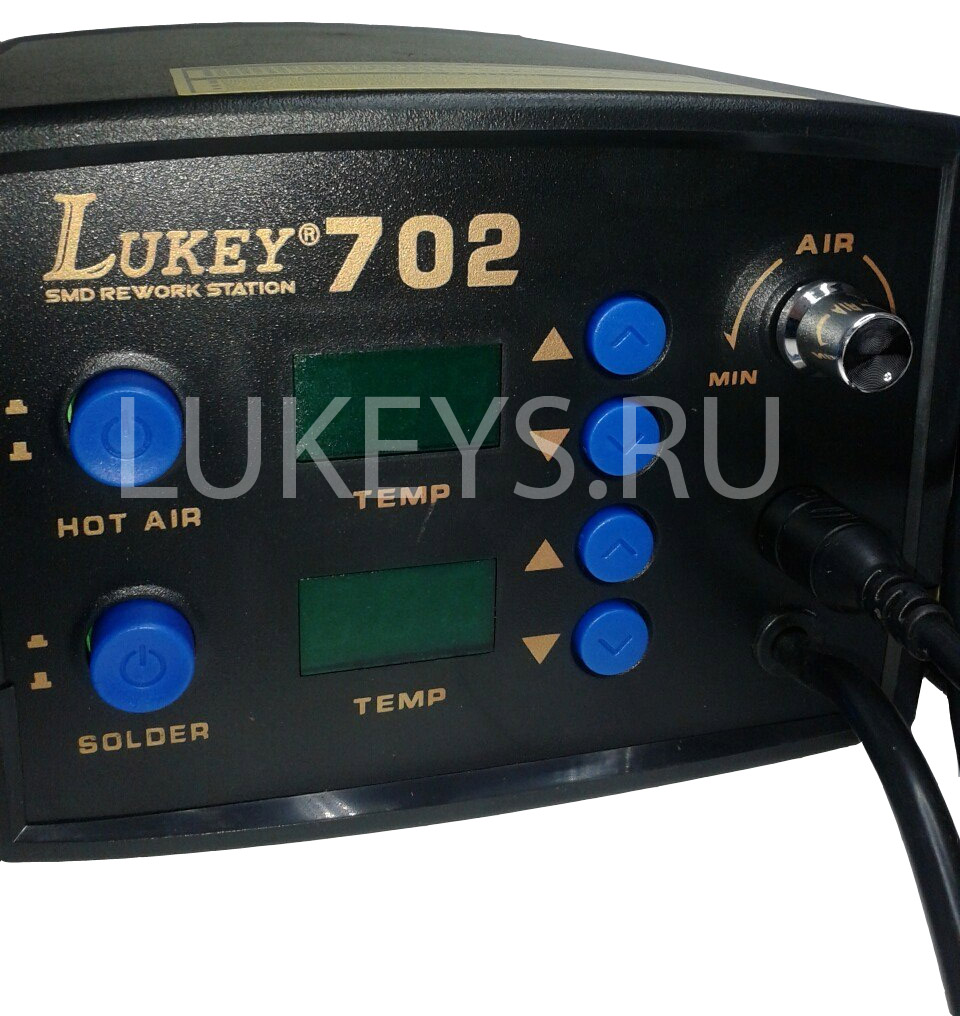

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.400 °C и микросхема начинает зажариваться.
Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

• Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
• Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
• Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

Особенности паяльной станции с феном

https://youtube.com/watch?v=-V3q4LnqgXg

Головное устройство — управляющий блок. В него входит общий включатель прибора и регулятор температур. Кроме того, внутри располагается трансформатор, так как на нагреватель идет электронапряжение 12-24 В. Благодаря ему получается отрегулировать требуемый температурный режим, ведь он зависит от того, какое напряжение поступает на жало.

Также, у управляющего блока, есть режимы запоминания температуры и программирования клавиш.

Есть как простые станции, оборудованные стандартным контактным электропаяльником, так и профессиональные. Они могут иметь в конструкции разные специальные паяльные инструменты.

Станции с термофеном работают по принципу функционирования строительного фена и нагревают припой горячей воздушной струей. Такой аппарат подходит для работы с микросхемами или сложными SMD-элементами.

Технологические особенности применения

На основании такого признака, как тип пайки, эти устройства можно разделить на две основные группы — свинцовые и бессвинцовые.

Свинцовые станции

В конструкции устройств, предназначенных для свинцовой пайки, предусмотрен специальный модуль, позволяющий выбирать желаемый уровень нагрева жала. Они могут быть выполнены в двух вариантах — использующих для работы электроэнергию и в виде станций индукционного типа.

Говоря об индукционных станциях, нужно отметить, что возможность использования этих устройств для выполнения необходимых манипуляций обеспечивает переменное магнитное поле.

В процессе работы обработка каждого элемента пайки выполняется с индивидуально подобранной мощностью, что делается в автоматическом режиме. Такая возможность заложена производителем в самом приборе, он может без участия пользователя определить теплоемкость компонента пайки.

Индукционные станции для пайки более удобны в эксплуатации и имеют высокий уровень теплоотдачи.

Бессвинцовые станции

Если требуется выполнить пайку мелких элементов схемы или труднодоступных компонентов, то в этом случае используют способ бесконтактной пайки. По такому принципу работают термовоздушные и инфракрасные паяльные станции.

Работа инфракрасного оборудования для пайки осуществляется за счёт использования свойств инфракрасных лучей, вырабатываемых керамическими или кварцевыми элементами. Станции инфракрасного типа используются главным образом для монтажа и демонтажа элементов компьютерных схем и материнских плат.

В основу работы станций термовоздушного типа положен принцип точечной передачи горячего воздуха. Благодаря этому они могут без особых усилий прогревать труднодоступные элементы, не задев при этом соседние контакты.

Чаще всего работники мастерских по ремонту бытового электронного и мобильного оборудования используют именно этот вид паяльных устройств.

Выбор паяльной станции. Инфракрасная паяльная станция, термовоздушная паяльная станция и другие

В наше время обычный паяльник превратился в обычный прибор, которым можно паять какие-нибудь бытовые вещи, и то спорный момент, т.к. сейчас везде много электроники и схем, куда не подлезешь обычным паяльником. Для качественного и надежного ремонта современного оборудования необходимы более современные приборы – паяльные станции. Выбор паяльных станций очень обширен, они используются как новичками, так и профессионалами в своем деле.

В этой статье мы попробуем рассмотреть разновидности паяльных станций и какая же лучше будет для вас. Независимо, какой марки оборудование мы берем, все станции делятся на две большие категории: с внутренним мембранным (диафрагменным) насосом и приборы насос которого встроен в сам фен. Спорить о том, что лучше или хуже – не имеет смысла, по той причине, что есть аналоги среди электронасосов, среди которых уживаются и мембранные и центробежные насосы.

Так же паяльные станции можно разделить на следующие категории: контактные для бессвинцовой пайки ,контактные, демонтажные, инфракрасные, термовоздушные, комбинированные термовоздушные.

Контактная паяльная станция

Контактная паяльная станция схожа обычному паяльнику, присутствует только регулятор температуры. Так же в станции включены элементы гальванической развязки, котоаря входит в состав блока питания и системы термостабилизации. Контактные станции для бессвинцовой пайки аналогичным обычным, разница лишь в диапазоне мощностей.

Термовоздушные паяльные станции

Работа термовоздушных станций имеет следующий принцип: воздушный поток, который создает компрессор или турбина, проходит через керамический нагревательный элемент и достигает необходимой температуры. Струя направляется в рабочую зону пайки элементов. С применением термовоздушных станций стала возможно пайка в сложных местах, с возможностью прогрева сразу нескольких площадок. Самое большое применение турбовоздушные паяльные станции находят в ремонте бытовой техники и мобильного оборудования.

Каждой станции хватает мощности, необходимой для пайки любым методом: будь то свинцовый или бессвинцовый. Конечно минусом является отсутствие возможности монтажа и демонтажа больших по размеру BGA-микросхем.

Комбинированные типа – это следующая категория паяльных станций и ,пожалуй, самой распатроненной моделью является Lukey 702. Станция выступает в качестве недорого сочетания паяльника и термофена. Сегодня почти в каждом сервисе мобильной техники можно встретить подобную станцию, станции фирмы Lukey точно.

С появление высокой популярности Lukey на рынке стало появляется множество аналогов, которые «заточены» под какие-либо решения. HUA HUI расширила свой ассортимент станций и теперь глаза разбегаются на Lukey 852d+, 868, 902 которые незначительно отличаются друг от друга.

Вышеперечисленные станции оснащены нагревательной системой, находящейся в самой рукоятки термофена. Что же это дает? То, что повысился комфорт для работы мастера, больше нет этих больших резиновых трубок, провод стал очень маленьким, тонким и легким. Появились даже станции с дымопоглотителем, а наиболее соврешенные модели оснащены паяльником для бессвинцовой пайки.

Инфракрасные паяльные станции

Поговорим теперь об инфракрасных паяльных станций. Они созданы для того, чтобы решать ряд очень сложных задач, а именно:

• Устранение нужды использовать для работы различные насадки (случай термовоздушых станций), это очень актуально с тенденцией появления новых микросхем
• монтаж и демонтаж BGA-микросхем крупных и средних размеров;
• снижение нагрева пластиковых элементов;

ИК-станции заменяют все другие виды аппаратов в ремонте и диагностики мобильной и компьютерной техники. Инфракрасная станция чаще всего представляет собой целую систему, состоящую из множества элементов:

• ИК преднагревательный элемент (нижний);
• верхний элемент нагрева;
• стол с держателем платы;
• блок термического контроля.

ИК-станции различаются по типу нагревательного компонента на керамические и кварцевые. Рассмотрим паяльную станцию Lukey 702. Это паяльная станция с встроенным внутри фена центробежным насосом или турбиной, с очень небольшая вибрацией – не мешающей работе.

По электрическому кабелю от самой станции подается напряжение в фен и там с помощью крыльчатки и нагревательного элемента создается поток горячего воздуха. На лицевой панели находится дисплей с отображением текущей температуры воздуха фена и кнопки, которые позволяют регулировать эту температуру. Так же имеется регулятор плавного изменения скорости воздушного потока.

Фен предназначен для работы с очень мелкими элементами, работать с которыми паяльником не всегда удается.

Рейтинг лучших профессиональных паяльных станций

ELEMENT 853AAA, 1000 Вт

Рейтинг: 4.9

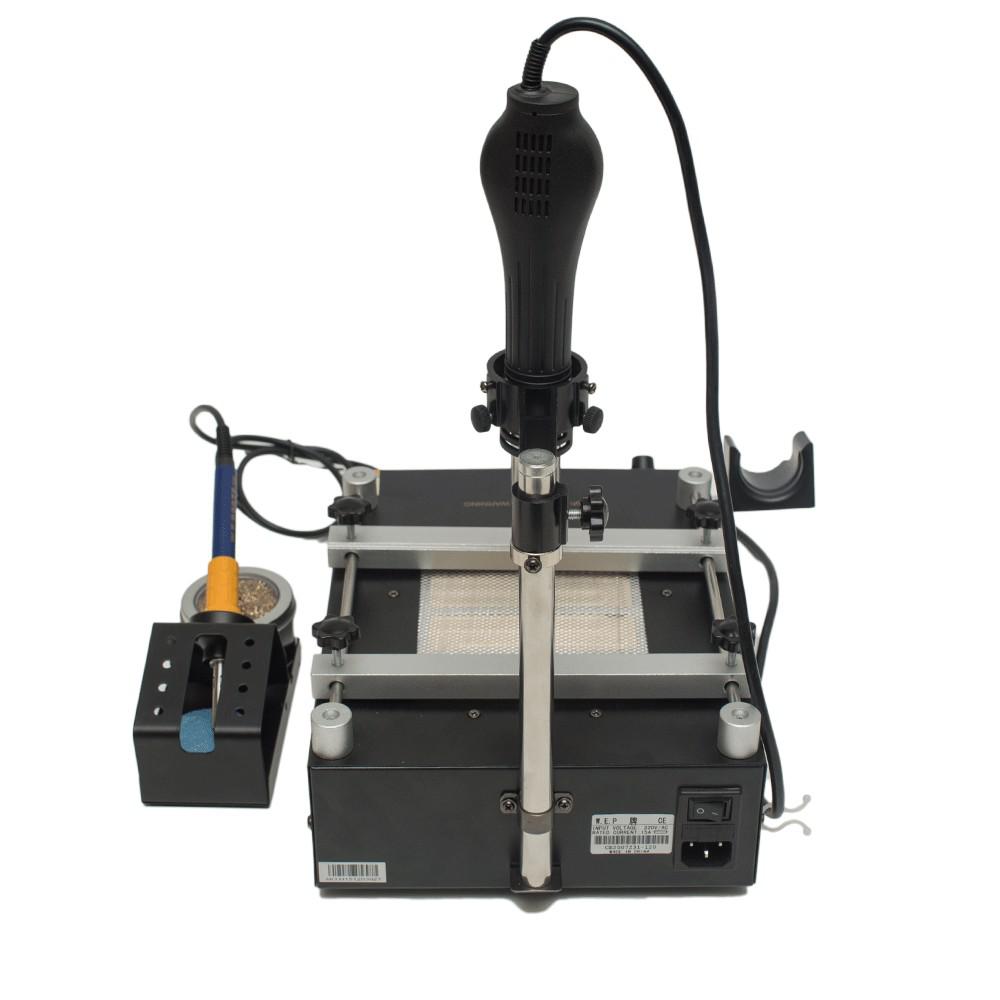

Возглавляет список паяльная станция с мощностью 1000 Вт, которая почти моментально разогревает оснастку до температуры 480º С. Чтобы работать с тонкими платами и не повредить лак на дорожках, есть возможность плавного опускания нагрева до 200 градусов. В станции предусмотрен фен на 680 Вт и паяльник на 65 Вт. Крупный дисплей упрощает установку параметров и слежение за ними. Мастеру доступна регулировка подачи воздуха и четыре насадки.

Станция выделяется высокой производительностью и оснащением, поэтому рекомендована экспертами для крупных сервисных центров с большим потоком ремонтируемой техники. Для удержания плат предусмотрена специальная подставка, оснащенная подогревом. Это ускоряет пайку дорожек и микросхем. Еще здесь есть кронштейн для подвешивания паяльника и фена в рабочем положении. Держать детали можно двумя руками, что повышает удобство работы мастеру.

• плавная регулировка мощности;
• нагрев до 480 градусов;
• 4 насадки для фена;
• есть плита для нагрева плат.

Недостатки

• довольно высокая стоимость;
• нельзя опустить температуру ниже 200º С;
• высокий расход электроэнергии при 8 часовой эксплуатации каждый будний день (около 160 кВт в месяц).

LUKEY 853D, 750 Вт

Рейтинг: 4.8

Станция относится к комплексному типу и обладает источником питания, паяльником и термофеном. Рабочая температура может устанавливаться плавно в диапазоне 100-480 градусов. В верхней части корпуса предусмотрена рукоятка, чтобы легко переставить прибор в пределах мастерской. Вес 3 кг тоже этому содействует. В станции действует интеллектуальная система нагрева и управления воздушными потоками, охлаждающая оснастку после выключения. В отзывах станцию хвалят за точное поддержание температуры, поэтому показания на экране полностью соответствуют фактическим, что помогает настроить паяльник на оптимальную работу с конкретными материалами.

Станция выделяется быстрым выходом на рабочий режим за 12 секунд. Это актуально, чтобы включить паяльный прибор и сразу приступить к действиям. Еще у модели есть функция Sleep Mode, которая отключает нагрев при установке паяльника или термофена на подставку, что содействует экономии электроэнергии и не требует каждый раз нажимать кнопку.

• негромкая работа с уровнем шума 45 дБ;
• есть ручка для быстрой перестановки по мастерской;
• интеллектуальная система охлаждения;
• турбинный нагнетатель воздуха.

Недостатки

• нет кронштейна для подвешивания паяльника;
• высокая стоимость.

ELEMENT 702, 730 Вт

Рейтинг: 4.7

Комплексная станция обладает мощностью 730 Вт и способна работать в температурном диапазоне 200-480 градусов с погрешностью 10-15º С. Мощность паяльника составляет 75 Вт, что обеспечивает быстрый нагрев олова. В комплекте производитель предоставляет четыре насадки для термофена и емкость под расходные материалы. Интерфейс представлен двумя дисплеями, отображающими степень нагрева паяльника и воздуходувки. Регулировка показаний осуществляется кнопками со стрелками «вверх» и «вниз», а поток воздуха устанавливается поворотом колеса.

Станция отмечена экспертами за отличное соотношение цены и качества. При стоимости в два-три раза ниже, чем у вышеописанных конкурентов, аппарат отличается бесщеточным вентилятором и керамическим нагревательным элементом, продлевающим бесперебойную работу станции.

• в комплекте емкость для олова и канифоли;
• четыре насадки для воздуходувки;
• бесщеточный вентилятор;
• керамический нагреватель.

Недостатки

• погрешность температуры 10-15º С;
• нельзя настроить температуру паяльника ниже 200º С.

ELEMENT 878, 700 Вт

Рейтинг: 4.7

Станция имеет паяльник и фен с отдельными подставками под каждый прибор. Паяльник можно расположить в непосредственной близости от себя, поскольку его держатель снимается. В нем предусмотрен отсек для олова, чтобы все необходимое было в одном месте. Панель управления представлена в виде нарисованных шкал и круглых регуляторов температуры для паяльника и термофена, а также тумблером скорости подачи воздуха. О функционировании каждого режима сообщает светящийся диод на корпусе. Жало паяльника довольно тонкое и упрощает аккуратную пайку мельчайших микросхем.

Недостатки

• фурнитура выполнена из тонкого металла;
• нет дисплея для контроля показателей;
• у некоторых быстро выходит из строя кнопка питания.

Похожие записи:

Распиновка витой пары или как обжать разъём сетевого интернет кабеля? Программа расчета сечения провода по мощности 6 способов найти скрытую проводку под штукатуркой Разбираемся с типовыми неисправностями блоков питания телевизоров Как сделать заземление в частном доме, на даче Как сделать подсветку в ванной комнате: как совместить дизайн и безопасность
