Лучшие инфракрасные паяльные станции
Для бережного и качественного ремонта электроники рекомендуется купить ИК паяльную станцию. Это сложный аппаратный комплекс с верхним и нижним нагревательным элементом. Контроль температуры обеспечивается микроконтроллером, пайка осуществляется за счет нагрева электромагнитными волнами невидимого спектра, безопасными для зрения оператора. Для фиксации платы предусмотрен стол с зажимами. Зона нагрева варьируется от 10х10 до 70х70 мм.
Achi IR 6500
Создана для работы с микросхемами и чипов любых типов, подходит для радиолюбителей и профессионалов. Может использоваться для ремонта больших плат. Для верхнего нагревательного элемента можно задать термопрофиль с оптимизированными параметрами. Данные хранятся в микроконтроллере или в компьютере, к которому ИК устройство подключается через USB-порт. С помощью ПК можно менять настройки.
Большой термостол укомплектован 4 удобными держателями, нижний нагреватель защищен закаленным стеклом и имеет увеличенную площадь. Тепло равномерно распределяется по поверхности, а усовершенствованная термопара обеспечивает точную регулировку. Темное инфракрасное излучение обеспечивает отличную скорость нагрева. Оборудование может применяться для бессвинцовой пайки. Об окончании работы извещает звуковой сигнализатор.
Достоинства:
- В памяти хранится до 10 профилей;
- Высокий уровень безопасности для соседних компонентов;
- Удобное управление;
- Печатные платы не деформируются зажимами;
- Низкая цена.
Недостатки:
Небольшой срок гарантии производителя.
Yihua-1000B
Профессиональная монтажная платформа, разработанная с учетом специфики BGA-корпусов. Комплектуется термофеном с бесщеточным вентилятором, который характеризуется бесшумной работой и паяльником, мощность 75Вт. ИК-нагреватель и преднагреватель позволяют выполнять быстрый демонтаж и монтаж компонентов. У каждого инструмента, который находится в распоряжении оператора, есть свой двухстрочный трехразрядный дисплей, расположенный на лицевой панели.
Квалитетный контроль над основными параметрами осуществляется с помощью однокристального микрокомпьютера корейской компании Самсунг. Все базовые параметры отслеживаются в режиме реального времени. Мощность инфракрасной лампы регулируется в диапазоне от 5 до 80Вт. У оборудования силиконовый электрический провод, выдерживающий термическое воздействие в 300 градусов.
Достоинства:
- 4 насадки для фена;
- Стабильный температурный режим;
- Подставки под припой, термофен и паяльник;
- Светодиодная подсветка;
- Активное охлаждение блока управления.
Недостатки:
Работа со светозащитным экраном.
Dinghua IR6500 (DH-A01R)
Разработана для стандартной и бессвинцовой пайки, по отзывам пользователей, лучшие результаты у оборудования при работе BGA-модулями и мостами материнских плат. Комплектуется двумя инфракрасными нагревателями с независимым контролем теплового нагрева. Верхний излучатель мобильный, что позволяет выбрать оптимальное место над печатной платой. Регулятор высокоточный, настройка плавная в широком диапазоне. Данные выводятся на ЖК-дисплей.
К блоку управления подключается датчик внешней температуры для анализа лучших условий для работы. Мощный вентилятор защищает от деформации плат. Для фиксации микросхем предусмотрены V-образные пазы. Нагревательные элементы имеют термопары k-типа с замкнутыми контурами. Контроль над основными параметрами – в автоматическом режиме.
Достоинства:
- Подсветка рабочей зоны;
- Термопрофилирование с обратной связью;
- Звуковое информирование об окончании процесса пайки;
- Рабочий стол большого размера.
Недостатки:
Не выявлены.
↑ Наладка
В приложении есть инструкция по наладке, но я настраивал методом «научного тыка». Использовал китайские токовые клещи, в комплекте к которым шла термопара. Поставил «эталонную» термопару рядом с установленной, и крутил подстроечники. Старался сделать так, чтобы показания совпадали и подстроечники находились не в крайних положениях. Все. Ничего сложного. Термопара от верхнего нагревателя просто устанавливается на нагреваемую плату поближе к чипу через капельку флюса, а не в сам нагреватель. Так показания будут точнее, и не будет перегрева. Это я подсмотрел у знакомых спецов-ремонтников.
В заводских станциях датчик, в основном, находится в нагревателе, в нем даже есть специальное отверстие для этого. Но никто не мешает сделать два датчика через переключатель.
Лампы в момент нагрева светят очень ярко, слепят. Надо чем-то закрывать лампы или глаза. Неплохо закрыть лампы стеклом от кухонной инфракрасной плиты, это будет идеальный вариант. Или взять стимпанковские сварочные очки, тогда можно стать крутым гиком, как в голивудских фильмах. Вот так выглядит работа нижнего подогрева.
Специально прогрел немного, иначе в момент разогрева фотоаппарат засвечивается.
Разогрев импульсный, поэтому свечение то ярче, то тусклее, в темноте возникает полное ощущение горящего костра и греться возле станции тоже можно. Если же подуть на термопару, то этот искусственный «костер» «разгорается» сильнее.
При первом прогоне испытуемая плата пошла пузырями. Но я и поставил снизу 180, а сверху 350 градусов. Второй чип снимал напарник при 230 градусах сверху, чип прекрасно снялся. Времени на второй чип ушло около 6 минут. Корпус станции почти не нагрелся. Нагревается съемная верхняя крышка. Думаю обклеить её фольгой по бокам. Для корпуса не критично, разве чтобы руки не обжечь. Сначала думал установить в корпус дополнительные вентиляторы, но, как показала практика, это излишне, внутри температура не выше сорока градусов после 15-ти минутного использования.
Схема паяльной станции: изготовление корпуса фена, обеспечение работоспособности прибора

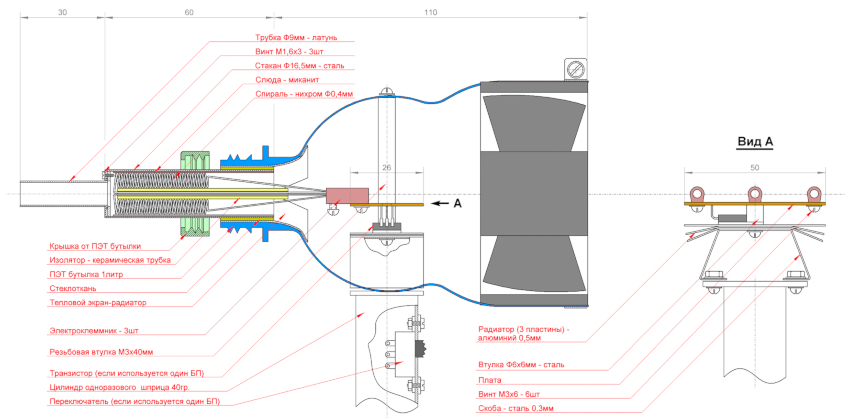

В качестве корпуса для фена к самодельной паяльной станции можно использовать материал, который отлично выдерживает высокие температуры, например, керамику. Однако данный вариант не слишком дешевый. Чтобы уменьшить стоимость самодельной паяльной станции, можно выполнить частичную теплоизоляцию канала, по которому будет продвигаться горячий воздух.
Подойдет также корпус бытового прибора, но необходимо придерживаться нескольких правил: корпус должен быть довольно объемным, а сопло следует изготовить из термостойких материалов.
Затем нужно позаботиться о работоспособности прибора. В конструкцию инструмента обязательно должны входить пусковой механизм и приспособление, которое позволит регулировать скорость движения воздуха и его температуру. Для этого в электрической схеме прибора обязаны присутствовать реостаты, которые обеспечат возможность выполнять настройку мощности инструмента.
Сборка паяльной станции начинается с изготовления спирали
Важно учитывать, что сопротивление элемента должно находиться в пределах 75-90 Ом. Необходимо не только намотать спираль на надежный изолятор, но и сверху закрыть им. Для этого подойдет асбест или стекловолокно
Концы спирали после сборки должны выходить наружу
Для этого подойдет асбест или стекловолокно. Концы спирали после сборки должны выходить наружу.
Схема самодельного паяльного фена мощностью 300 Вт
Готовая деталь помещается в корпус, выложенный слоем теплоизоляции, и лишь тогда соединяется с силовой проводкой, в состав которой входит выключатель. С тыльной стороны устанавливается воздушный вентилятор. Он либо помещается в корпус, либо прикрепляется снаружи.
Ключевой элемент конструкции – паяльник. Если остальные части паяльной станции могут являться деталями старых приборов, то непосредственно паяльник для паяльной станции должен быть однозначно новым. Необходимо также выбрать диодный мост для электрической схемы и трансформатора. Детальную схему самодельного устройства можно отыскать на специальных форумах.
Паяльная станция с феном – главный инструмент, необходимый для производства и ремонта любых электронных приборов. Это оборудование дает возможность соединить между собой электронные компоненты. Инструмент очень удобный, так как обычно оснащен цифровым модулем или аналоговой системой управления.
https://youtube.com/watch?v=l-Rp4SS2u5I
Как пользоваться паяльником
Проведение демонтажа радиодеталей таким устройством не представляет трудностей. Время выхода устройства на рабочий режим составляет 30 секунд. Время демонтажа микросхемы с 200 ножками — от 15 до 30 секунд. В качестве нижнего подогрева лучше всего использовать утюг. Применение ИК-паяльника в комплексе с утюгом позволяет сильно ускорить выпаивание деталей и смягчает его. В процессе работы устройство требуется держать на расстоянии 15 мм от прикуривателя.
https://www.youtube.com/watch?v=g77xjfV1H7U
При осуществлении работ не следует жалеть канифоли. Большое ее количество облегчает выпайку компонентов радиоплат и ускоряет ее. Канифоль начинает кипеть при 250°C. Во время работы не следует допускать чрезмерного ее испарения и кипения.
При ремонте деликатных микросхем необходимо накрывать корпус. Не рекомендуется оставлять устройство включенным, т.к. оно работает на пределе возможностей.
Детали для самодельного прибора
Имеющиеся в продаже инфракрасные паяльные станции отечественного и зарубежного производства представлены в продаже очень широко, но цены на них начинаются от 20 000 рублей. И при минимальной цене, это будет инструмент не самого лучшего качества.
При необходимости производства работ с BGA-корпусами в условиях стесненности в средствах выходом может стать самодельная инфракрасная паяльная станция.
Собрать ее можно из деталей инфракрасных станций, имеющихся в продаже, а также из подручных материалов и старых отслуживших свой срок приборов.
Термостол для паяльной станции можно изготовить из светильника или нагревателя с галогеновыми лампами, которые будут нагревать плату до необходимой температуры. Верхний нагреватель и контроллер паяльной станции придется приобрести из запасных частей, покупая их новыми или бывшими в употреблении.
Штатив для верхнего нагревательного блока можно изготовить из опоры от старой настольной лампы.
Для термостола необходимо запастись галогеновыми лампами и отражателями-рефлекторами. Их помещают в корпус, который можно изготовить самостоятельно из алюминиевого профиля и листового металла.
Кроме ламп, в корпусе необходимо предусмотреть место для крепления термопары, которая будет «снабжать» информацией о температуре ламп модуль управления.
Температура должна выдерживаться точно, чтобы платы не растрескивались от избыточного тепла и резких перепадов температуры.
Новый «БОЛЬШОЙ» и мощный верхний ИК нагреватель
Начались поставки нового «БОЛЬШГО» и мощного верхнего ИК нагревателя с зоной излучения 96 х 96 мм для пайки крупногабаритных чипов BGA.
| В 2020 году экспериментальный образец новой ИК-головы прошел успешные натурные испытания в одном из сервисных центров ассоциации Ноутбук-1, где получил позитивные отзывы по выполнению операций пайки крупногабаритных компонентов. |
Как всегда в изделии применен оригинальный керамический нагреватель германской фирмы Элштейн, на этот раз черного цвета с мощностью 800 Вт. |
|
Посмотреть видео тестирования нового ИК-нагревателя (с 10:45) |
|
|
Нагреватель полностью совместим с терморегулятором ИК 1-10 КД ПРО |
|
| С лазерным указателем / без лазерного указателя | Совместим с ИК-650 ПРО |
|
Конструкция нового нагревателя прошла доработки с учетом выявленных недостатков первого образца выпущена первая партия нагревателей. Нагреватель выпускается в 2-х модификациях: с откидным лазерным прицелом и без. В комплекте поставляются 3шт 3D ИК концентратора с разными габаритами окна эмиссии от 60х60 мм, а так же 5 плоскими диафрагмами, с размером окна эмиссии от 50х50 мм. Заявки отправляйте на почту ta@termopro.ru |
Применение ИК станции
Используется инфракрасная паяльная станция для пайки и другой ремонтной работы на компьютерных платах сложной конструкции. При инфракрасном излучении вы добьетесь равномерного и быстрого прогрева определенного участка.
ИК станция по праву считается уникальным способом нагрева, и применяется взамен термовоздушным приборам. Используя ИК паяльную станцию с концентрацией места нагрева на элементе можно избежать механических повреждений платы.
Паяльные ИК станции работают при замене чипов типа BGA (чип графического ускорителя), которые установлены на материнских платах. Данный тип чипа не позволяет применять к нему другой метод нагрева для замены.
BGA чип крепиться на плату с помощью шариков припоя, а не штырьками, что усложняет его замену. Встретить чип BGA можно в графических процессорах видеокарт, мобильных процессорах, чипсетах и пр. Чип BGA представлен в нескольких видах и размерах.
Для чего нужна паяльная станция: области применения
Обычный паяльник может разогреваться до 400°С. Такая температура вполне подходит для пайки проводов или ремонта микросхем времён СССР. Но если нужно работать с новыми печатными SMD-платами, нужен совершенно другой температурный режим – 260−280°С. В противном случае место замены одной радиодетали мастер испортит несколько элементов вокруг. Здесь и приходит на помощь паяльная станция, которая позволяет настроить оптимальную температуру.
Полезная информация! Работа с паяльной станцией (ПС) требует некоторых навыков. Поэтому перед тем как выбрать паяльную станцию и использовать её для ремонта дорогостоящего и сложного оборудования, стоит потренироваться на ненужных печатных платах. В противном случае есть риск окончательно испортить технику.
Такие ПС являются многофункциональными – можно разогреть печатную плату, тогда выпаять элемент будет проще
Механизм инфракрасного нагрева паяльной станции
Нагрев в ИК паяльной станции происходит за счет инфракрасных лучей в диапазоне 2-8 мкм, которые не видимы человеческому глазу, но ощутимы телом. Другой тип излучения невозможно использовать, потому как, видимые лучи перегревают темные поверхности, что может привести к выходу из строя элементы платы.
ИК станция позволяет работать с платами габаритных размеров от 10 до 60 мм. Инфракрасный нагрев паяльной станции возможен на чипах типа: BGA, PGA, CSP, SOIC, PLC, QFP.
Уникальность паяльных станций ИК нагрев в том, что они применяются также для локального прогрева группы элементов, что уменьшает время и точность работы. Зона и температура нагрева контролируется при помощи верхнего излучателя.
ИК паяльная станция работает с использованием двух типов ИК нагрева: керамический инфракрасный излучатель — для общего нагрева, кварцевый излучатель для локального нагрева.
Инфракрасная паяльная станция и как ее сделать самому
С появлением микропроцессорной техники возникла необходимость при ремонте сталкиваться с перепайкой BGA микросхем, что привычными методами сделать или крайне сложно, или, чаще, невозможно. Даже фен не всегда поможет справиться с поставленной задачей. Именно поэтому изготовление инфракрасной паяльной станции своими руками будет наилучшей альтернативой и порой единственным актуальным решением.
ИК станция для пайки
Микросхемы BGA (Ball grid array) присутствуют практически в любом современном «умном» устройстве: телефоны, компьютеры, телевизоры, принтеры. В процессе эксплуатации они могут выходить из строя, что требует замены неисправной части на новую. Но такую процедуру осуществить без специального оборудования — задача крайне сложная.
Проблема заключается в том, что производители изобретают всё новые и новые методы для монтажа электронных деталей. И обычный паяльник или фен не всегда смогут помочь в решении такой проблемы. Ведь контактные шарики способствуют высокой теплоотдаче на плату, в результате чего они не могут расплавиться.
Отличным решением может выступить инфракрасная станция. Она позволяет производить замену даже крупных GPU контроллеров. А с широким распространением компьютеров, ноутбуков, материнских плат, видеоадаптеров и другой сложной техники такие работы при ремонте выполняются достаточно часто. И если раньше для замены крупных микросхем можно было использовать термовоздушные станции, то сейчас, когда производители используют бесконтактные методы пайки, единственным оптимальным решением является ИК станция, способная качественно справиться с заменой любой микропроцессорной детали.
Принцип действия
Основными проблемами при перепайке микросхем и контроллеров является или недогрев до температуры плавления контактного материала, или перегрев заменяемой части и её выход из строя.
Так пришла идея нагревать до температуры 100–150 градусов Цельсия непосредственно саму плату. После чего уже производить пайку деталей. Это позволяет качественно снизить теплоотток на текстолит платы, что даёт возможность понижать и «верхние» температуры. А значит, и сама деталь будет меньше подвергаться перегреву.
Производить нагрев можно и термофеном, но использовать инфракрасный паяльник предпочтительнее. Ведь ИК станция позволяет делать это контролируемо, то есть следить и поддерживать «низ» и «верх» температур или использовать рекомендуемый термопрофиль пайки.
Конструктивные особенности
Любые ИК паяльные станции состоят из трёх основных частей. Выглядит всё довольно просто, хотя каждая из них является самостоятельным сложным механизмом, объединённым с общей установкой. Так, любая станция включает в себя:
- Контроллер управления, регулирующий весь процесс нагрева;
- Нижнюю подогревающую часть;
- Верхний подогреватель.
В зависимости от модели и производителя, ИК паяльники могут отличаться лишь техническими характеристиками. Одни делают работу проще, другие, напротив, требуют от пользователя дополнительного внимания и трудозатрат.
Изготовление своими руками
Производствам или лицам, занимающимся ремонтом сложной электронной аппаратуры, вполне можно приобрести для работы заводскую паяльную ИК станцию. А вот любителям или тем, кому такая установка нужна изредка, можно создать её своими руками. И в пользу этого, в первую очередь, говорит цена. Даже приборы китайского производства имеют стоимость от 1 тыс. долларов. Качественные же модели европейских марок от 2 тыс. долларов и выше. Позволить себе столь дорогое удовольствие сможет далеко не каждый.
Касательно самодельной инфракрасной паяльной станции всё выглядит значительно оптимистичнее. По средним расчётам, такой аналог ИК паяльника обойдётся в пределах 80 долларов, что выглядит несравнимо более приемлемо цен на заводские приборы.
Любой человек, занимающийся ремонтом сложной техники, имеет достаточно знаний, чтобы придумать и сконструировать ИК станцию самостоятельно. В связи с этим электронная часть, внешний вид и некоторые возможности могут отличаться. А вот основная конструкция останется в любой модели одинаковой. Именно поэтому не существует единой идеальной схемы, которую можно привести в качестве единственного верного решения. Но для того чтобы понять сам принцип создания ИК паяльника, подойдёт любая модель. А уже основываясь на личных знаниях и предпочтениях, можно убрать или добавить те или иные части.
Современная конструкция ИК паяльного оборудования
Современная технология ИК пайки используется в трех разных вариантах, для каждого из которых выведен свой отдельный вид излучающего оборудования: ламповые установки, панельные устройства и станции комбинированного типа.
Ламповые излучатели воздействуют сразу на несколько участков. В конструкцию ламповых устройств входит сразу несколько нагревателей размещенных в нижней и верхней части транспортера, на который устанавливается плата. В зоне оплавления расположено большое число ламп, закрепленных в рефлекторные отражатели. При такой комбинации создается большая плотность ИК излучаемого потока. На участке предварительного подогрева расположение ламп более редкое. Нагрев платы происходит плавно с равномерным распределением температуры по всей ее поверхности. Чтобы убрать появляющиеся летучие вещества на входе и выходе из нагреваемого участка установлены вентиляторы. На выходе также расположена система принудительного охлаждения объекта пайки.
Панельные инфракрасные станции схожи с ламповыми устройствами пайки. Нагревателями в данном случае выступают инфракрасные панели с разной мощностью, что дает возможность регулировать температуру и период нагревания. ИК панели состоят из трех слоев. Лицевой слой направляется на плату, и может быть изготовленным из стекла, керамики или металла. Зависимо от используемого материала лицевая сторона может функционировать как вторичный излучатель или как прозрачное окно. В первом случае выполнять нагрев будет не сам нагревательный элемент, а материал, из которого выполнен лицевой слой. Вторичный слой произведен из фольги либо проволоки высокого сопротивления смотанной в спираль. Третий элемент выполняет функцию изоляции и изготовлен из керамического тугоплавкого состава.
Зачастую используются ИК панели производящие средний и дальний диапазон излучения. Устройства такого типа способны вырабатывать температуру до 450 градусов. Керамические панели в своем составе имеют камеры с содержанием воздуха либо инертного газа. По этой причине 60% тепла к плате поставляется конвекционным способом, а 40% ИК лучами. Незначительная разность температур излучающего устройства и нагреваемой платы обеспечивает равномерное нагревание.
В панельных инфракрасных установках нагрев осуществляется излучением и конвекцией, потому как ИК лучи имеющегося спектра поглощаются воздухом. Данные устройства могут иметь несколько зон предварительного разогрева с нагревателями расположенными с одной либо сразу с нескольких сторон. Большее количество нагревательных участков дает возможность увеличить скорость конвейера. Панели при нагреве создают равномерную подачу температуры и не чувствительны к загрузкам зоны нагрева. Минусом таких устройств есть замедленное реагирование на изменения в режимах тепловой подачи. Металлические панели характеризуются высокой подачей температуры в центральной части нагревателя и низкой в районе кромок, а приборы с прозрачной лицевой поверхностью наоборот имеют высокие температурные показатели в краевых участках.
Наибольшими преимуществами обладает ИК пайка комбинированного типа с лампами и панелями. Данные устройства обладают оптимальным числом нагреваемых зон. Первая и вторая зоны производят предварительное нагревание с помощью ИК панелей, которые обеспечивают равномерный нагрев и быстрый выход на заданный режим. Расплавка припойной пасты происходит на третьем участке благодаря действию инфракрасных ламп. Затем, в четвертой зоне плата охлаждается и транспортируется при наличии ленточного конвейера. Обычно в конструкцию комбинированного оборудования входят встроенные микропроцессорные системы для возможности автоматического управления режимами нагрева с помощью специальных программ. Вся информация о пайке и ее результатах выводится на дисплей. В компьютерной памяти сохраняется вся информация о типовых режимах пайки печатных плат самых разнообразных типовых размеров. Паяльные станции, принадлежащие к комбинированному типу, могут быть полностью автоматическими и полуавтоматическими.
Лучшие паяльные станции с Алиэкспресс
Купить хорошую паяльную станцию по низкой цене можно на Алиэкспрессе. Китайские производители этого класса техники регулярно занимают высокие места в мировых рейтингах. Если крупные бренды хорошо известны любителям радиоэлектроники, то десятки небольших компаний остаются без внимания. В каталоге Алиэкспресс представлена продукция, достойная внимания любителей и профессионалов. Наши эксперты рекомендуют 3 модели, которые обладают хорошим функционалом.
JCD 8898
Мини комплекс с термофеном и паяльником. На панели управлении для каждого прибора установлен ЖК-дисплей для контроля параметров и настройки. У вентилятора низкий уровень шума, автоматическая система охлаждения увеличивает срок службы нагревательных термоэлементов и блока управления.
При небольших размерах отличается высокой мощностью, способна нагревать паяльник до 500, а фен до 480 градусов. Это позволяем применять любой припой. Вентиляторы нагнетают до 150 л/мин – один из лучших показателей в своем классе. В комплекте поставки три насадки для термофена, коврик для очистки припоя, подставка. Предусмотрен монтаж на вертикальную поверхность с помощью пластикового кронштейна.
Достоинства:
- Яркий дисплей;
- Стабильный рабочий режим;
- Удобное подключение разъемов к блоку управления;
- Быстрая смена насадок;
- Температура соответствует данным монитора.
Недостатки:
Нет автоматического выключения нагрева.
Quecoo T12-952
Простая модель с паяльником привлекает наличием большого информативного дисплея, на который выводится основные рабочие данные. Рекомендуемый диапазон 300-380 градусов. При более высоких значениях, по отзывам пользователей, снижается срок службы нагревательного элемента, уменьшается точность отображаемых на дисплее показаний. Режим сна и отключение питания включаются автоматически.
Энкодер позволяет моментально увеличить температуру при смене припоя. К расплавлению олова техника готова через 8 секунд после включения. Комплектуется эластичным кабелем в термостойкой оплетке. Есть гнездо для подключения питания 24В. Пользователи могут заказать платформу с 5 картриджами.
Достоинства:
- Стабильно держит заданный режим;
- Совмести с жалами Т12;
- Увеличенная мощность;
- Быстрая смена картриджа.
Недостатки:
Нижний порог 200 градусов.
Mypovos 8588D
Цифровая модель с паяльником и термофеном. На лицевой панели блока управления 2 дисплея, каждый из которых отражает данные по одному из приборов. Автоматическое охлаждение продлевает срок службы. Керамические нагреватели имеют высокий КПД. За безопасность отвечает интеллектуальная система самообнаружения.
В комплекте 4 насадки на термофен, подставка, пинцет и вакуумный насос. Энкодер точно выставляет температурный режим. Установленный микроконтроллер обеспечивает стабильность. Для нагрева до 380 градусов уходит 12 секунд. Пользователь может настроить интенсивность потока воздуха. Кабель электросети имеет силиконовую оплетку, устойчивую к высоким температурам.
Достоинства:
- Трансформатор высокой мощности;
- Картриджи и насадки плотно фиксируются на рукоятках;
- Корпус из алюминия;
- Рукоятка удобно лежит в руке.
Недостатки:
Плохой контакт сетевого провода.
Лучшие инфракрасные паяльные станции
Для бережного и качественного ремонта электроники рекомендуется купить ИК паяльную станцию. Это сложный аппаратный комплекс с верхним и нижним нагревательным элементом. Контроль температуры обеспечивается микроконтроллером, пайка осуществляется за счет нагрева электромагнитными волнами невидимого спектра, безопасными для зрения оператора. Для фиксации платы предусмотрен стол с зажимами. Зона нагрева варьируется от 10х10 до 70х70 мм.
Achi IR 6500
Создана для работы с микросхемами и чипов любых типов, подходит для радиолюбителей и профессионалов. Может использоваться для ремонта больших плат. Для верхнего нагревательного элемента можно задать термопрофиль с оптимизированными параметрами. Данные хранятся в микроконтроллере или в компьютере, к которому ИК устройство подключается через USB-порт. С помощью ПК можно менять настройки.
Большой термостол укомплектован 4 удобными держателями, нижний нагреватель защищен закаленным стеклом и имеет увеличенную площадь. Тепло равномерно распределяется по поверхности, а усовершенствованная термопара обеспечивает точную регулировку. Темное инфракрасное излучение обеспечивает отличную скорость нагрева. Оборудование может применяться для бессвинцовой пайки. Об окончании работы извещает звуковой сигнализатор.
Достоинства:
- В памяти хранится до 10 профилей;
- Высокий уровень безопасности для соседних компонентов;
- Удобное управление;
- Печатные платы не деформируются зажимами;
- Низкая цена.
Недостатки:
Небольшой срок гарантии производителя.
Yihua-1000B
Профессиональная монтажная платформа, разработанная с учетом специфики BGA-корпусов. Комплектуется термофеном с бесщеточным вентилятором, который характеризуется бесшумной работой и паяльником, мощность 75Вт. ИК-нагреватель и преднагреватель позволяют выполнять быстрый демонтаж и монтаж компонентов. У каждого инструмента, который находится в распоряжении оператора, есть свой двухстрочный трехразрядный дисплей, расположенный на лицевой панели.
Квалитетный контроль над основными параметрами осуществляется с помощью однокристального микрокомпьютера корейской компании Самсунг. Все базовые параметры отслеживаются в режиме реального времени. Мощность инфракрасной лампы регулируется в диапазоне от 5 до 80Вт. У оборудования силиконовый электрический провод, выдерживающий термическое воздействие в 300 градусов.
Достоинства:
- 4 насадки для фена;
- Стабильный температурный режим;
- Подставки под припой, термофен и паяльник;
- Светодиодная подсветка;
- Активное охлаждение блока управления.
Недостатки:
Работа со светозащитным экраном.
Dinghua IR6500 (DH-A01R)
Разработана для стандартной и бессвинцовой пайки, по отзывам пользователей, лучшие результаты у оборудования при работе BGA-модулями и мостами материнских плат. Комплектуется двумя инфракрасными нагревателями с независимым контролем теплового нагрева. Верхний излучатель мобильный, что позволяет выбрать оптимальное место над печатной платой. Регулятор высокоточный, настройка плавная в широком диапазоне. Данные выводятся на ЖК-дисплей.
К блоку управления подключается датчик внешней температуры для анализа лучших условий для работы. Мощный вентилятор защищает от деформации плат. Для фиксации микросхем предусмотрены V-образные пазы. Нагревательные элементы имеют термопары k-типа с замкнутыми контурами. Контроль над основными параметрами – в автоматическом режиме.
Достоинства:
- Подсветка рабочей зоны;
- Термопрофилирование с обратной связью;
- Звуковое информирование об окончании процесса пайки;
- Рабочий стол большого размера.
Недостатки:
Не выявлены.
Как выбрать паяльную станцию
Выбрать ИК платформу или заказать простую цифровую модель? Эти вопросы актуальны для радиотехников с разной квалификацией
Чтобы оборудование выполняло поставленные задачи, нужно правильно выбрать вид платформы, обратить внимание на мощность и температурный диапазон. Имеет значение функционал: наличие автоматического отключения, информативного дисплея, режима сна
Вид паяльной станции
Выпускают контактные и бесконтактные аппараты. Контактные устройства мало отличаются от традиционного паяльника. Основное отличие – наличие электронного блока для регулировки температуры. В цифровых моделях это делается с максимальной точностью. В аналоговых нагревателях – с шагом в 5-10 единиц. Контактные устройства имеет тонкое жало, используются для монтажа микросхем. Бесконтактные платформы выпускаются двух типов – с термофеном или с инфракрасным нагревателем. Насадки на фен позволяют работать с микросхемами в разных корпусах. Одинаково эффективно оборудование выполняет демонтаж и монтаж. Инфракрасные устройства отличаются высокой производительностью, деликатным воздействием на плату, точными настройками.
Мощность
От этого показателя зависит производительность, максимальная температура. Для чувствительной микроэлектроники рекомендуется инструмент небольшой мощности – 40-70 Вт. Такая техника не склонна к перегреву плат, поможет быстро и качественно выполнить ремонт смартфона или планшета.
Чувствительность микросхем компьютера к перегреву выше, для работы с этим оборудованием можно выбрать станцию 70-100 Вт. Требуется бессвинцовая пайка? Рекомендуется приобрести устройство 120-140 Вт, который поможет в ремонте бытовой техники.
Диапазон рабочих температур
Зависит от типа припоя, который планирует использовать мастер. На значения плавления влияет состав. Оловянно-свинцовые припои плавятся при нагреве 190-290 градусов. Для работы со сплавом Вуда достаточно нагреть жало до +70 по Цельсию. Составы, не содержащие в своем составе свинца, требуют более высоких температур. Для разогрева припоя марки А потребуется 300-320 градусов. Большинство производителей ограничивают верхний диапазон значение 400-450 градусов. Температура должна регулировать плавно, шаг зависит от сложности выполняемых операций. Чем шире диапазон – тем больше возможностей у оператора.
Наличие фена
Термофен незаменим при демонтаже микросхем с большим количеством выходов. Оборудование нагревает плату потоком воздуха. Это удобно, эффективно, но может стать причиной демонтажа микросхем, удалять которые не было намерения. Применение требует аккуратности и правильного выбора насадок. Преимущество у моделей, которые могут настроить не только уровень нагрева выдуваемого воздуха, но и интенсивность потока.
Нагреватель
Нихромовые имеют простую конструкцию: на опорный стержень с термопарой наматывается проволока. У этого элемента высокая погрешность, короткий срок службы. В керамических резистивное вещество и терморезистор защищены оболочкой. Если не допускать появления трещин, элемент прослужит долго, обеспечит быстрый выход на рабочий режим.
