Схемы подключения фотореле

Содержание

Подключение прибора

Выделяют два вида датчиков: двух- и трехпроводные.

Устройства первого типа (двухпроводные) требуется подсоединить сразу в подрозетники: устанавливаемый прибор врезается в фазный провод, по аналогии с выключателем. Сам прибор располагается между лампочкой и автоматом.

Необходимые элементы:

  • автоматический выключатель электроприборов от сети 220 В;
  • распределительная коробка;
  • сам датчик;
  • светильник.

Перед установкой следует выбрать подходящее место с соблюдением следующих критериев:

  • высота от одного до двух метров;
  • отсутствие вблизи занавесок;
  • открытая дверь не должна загораживать установленного устройства;
  • отсутствие вблизи батарей отопления;
  • если в квартире имеются кот или собака, то чаще всего устанавливают прибор с функцией “размер движущегося объекта”. Датчик движения для включения света не будет реагировать, когда перед ним пробежит животное.

Способы подключения

Подключение датчика движения заключается в соединении входа его силовой цепи с источником электричества, а выхода – с управляемым элементом (лампой освещения, электродвигателем, звонком). Делается это по тому же принципу, который используется при установке механических выключателей – в разрыв фазной линии.

Силовая цепь прибора имеет три вывода (клеммных зажима), которые скрываются под съемной крышкой корпуса. Они обозначаются буквенными литерами:

  • N – нейтральный вывод, общий для всех элементов электрической схемы;
  • L – фазная линия (вход);
  • A – точка подключения нагрузки (выход).

На крышке обычно находится схема включения, которая верна, если вы устанавливаете датчик движения вместо выключателя. Однако существуют и другие решения, применяя которые можно существенно разнообразить способы использования чувствительных элементов.

Одиночная установка

Самый простой способ, практически не отличающийся от того, что используется при установке механического выключателя. Разводка токопроводящих жил делается следующим образом:

  • К нейтрали питающей линии подключается провод, идущий на зажим N датчика, а также один из двух, идущий к потребителю.
  • К фазе питающей линии подключается провод, идущий на зажим L датчика.
  • С зажима A датчика в клеммную коробку подается провод, который соединяется с оставшейся жилой, идущей к потребителю.

Схема о том, как подключить датчик движения к лампочке, представлено ниже.

Обратите внимание, что если вы хотите подключить прибор, например, к светодиодной ленте, то этого нельзя делать напрямую, поскольку питается она постоянным током и напряжением 12 или 24 вольта. Провода с выводов N и A необходимо присоединить к входным клеммам отдельного блока питания, имеющих соответствующую маркировку (мнемосимвол переменный ток). Преимущество способа в его простоте

Недостаток – в ограниченном функционале, а также в том, что он ставит вас в зависимость от работоспособности прибора. Перед вами обязательно возникнет вопрос о том, как отключить датчик движения, если он отказал, или надобность в нем отпала

Преимущество способа в его простоте. Недостаток – в ограниченном функционале, а также в том, что он ставит вас в зависимость от работоспособности прибора. Перед вами обязательно возникнет вопрос о том, как отключить датчик движения, если он отказал, или надобность в нем отпала.

Групповая установка

Группы можно составлять из электронных и механических коммутаторов, рассчитанных на один тип питания (переменный или постоянный ток), а также равные номиналы напряжения и тока. Подключение элементов производится последовательно или параллельно друг другу.

Последовательное подключение двух датчиков движения заключается в том, что вывод A первого по цепи соединяется с клеммой L последующего. При этом светильники в обеих комнатах подключаются параллельно друг другу – каждый к выводу A своего прибора управления. В этом случае второй по ходу цепи прибор срабатывает только при включении первого.

Параллельная коммутация датчиков применяется, если конфигурация помещения сложная и можно выйти из поля зрения одного из приборов, фактически оставаясь на месте. Или если в светильнике можно включить одну или несколько групп ламп, отличающихся мощностью. В этом случае объединяются входы силовых цепей, а выводы A остаются автономными.

Подключение прожектора с датчиком движения, у которого нет фотоэлектрического элемента (устаревшая модель) приведет к тому, что свет будет включаться и днем. Для исключения этого казуса последовательно с ним, первым в цепи, включается прибор, реагирующий на уровень освещенности.

Частое повторение цикла-включения выключения отрицательно влияет на работоспособность светильников. В меньшей степени это касается ламп накаливания, но и они долго не выдержат. Поэтому параллельно датчику устраивается обходная линия (байпас), в которой устанавливается обычный механический выключатель. Если его контакты замкнуты, то свет будет гореть постоянно. Точками подключения являются зажимы L и A.

Установка датчика своими руками

Схемы подключения

Если домашний мастер владеет минимальным опытом монтажа домашней электропроводки, то установить датчик движения своими руками не вызовет особых затруднений. При возникновении сомнений лучше изучить сопроводительную документацию. Как правило, производитель указывает схему подключения датчика движения к прибору освещения. В некоторых случаях в схему подключения встраивают дополнительный выключатель. Им пользуются, если нужно временно отключить прибор. Ниже представлены две схемы подключения ИДД к лампе.

Два варианта подключения

Важно правильно выбрать место установки прибора. Это во многом зависит от вида его исполнения. Он может быть потолочным, угловым или проходным вариантом модели

После этого надо определить, какое количество провода понадобится для монтажа датчика

Он может быть потолочным, угловым или проходным вариантом модели. После этого надо определить, какое количество провода понадобится для монтажа датчика.

Если нужно крепить прибор к потолку или стене из монолитного или сборного бетона, то нужно запастись перфоратором и дюбелями. Для крепления ИДД к дереву понадобятся шуруповёрт и шурупы.

Перед установкой прибора надо продумать вид прокладки проводов: это будет скрытая или открытая проводка. Соответственно, нужно будет подготовить соответствующий инструмент и материалы.

Дополнительная информация. В некоторых моделях встречается четвёртая клемма, обозначенная литерами «РЕ». Она предназначена для подключения защитного заземления. Клемму ни в коем случае нельзя путать с рабочим нулевым проводом «N».

Проверка и настройка датчика после установки

После подсоединения датчика достаточно провести ладонью перед экраном. Он мгновенно отреагирует включением света. В противном случае нужно внимательно пересмотреть правильность соединения проводов.

Настройка датчика состоит из нескольких несложных операций. На корпусе расположены три регулятора в виде поворотных кнопок со шлицами под отвёртку. То, как с их помощью настраивают и производят регулировку датчика движения для включения света, указано ниже в отдельной главе данной статьи.

Как сделать датчик

Рассмотрим, как создается самый обычный датчик движения для сигнализации. Делается он на основе такой схемы

Нужно приготовить следующие инструменты и детали:

  • объемный корпус (можно взять от старого фотоаппарата);
  • элементная база управления советского образца (купите в любом магазине электрических товаров либо на барахолке);
  • паяльный аппарат;
  • провода;
  • шурупы;
  • отвертка;

Пошаговое руководство выполнения

На базе транзистора собирается автодин, который теперь стал гетеродином и смесительным устройством для сигнализации. Как только в поле, которое охраняется прибором, обнаружится колебания воздуха (движение), то произойдет изменение уровня сигнала. Оно полностью соответствует доплеровскому смещению, и будет равняться нескольким герцам.

Видео: как правильно сделать датчик движения своими руками

Далее, при помощи конденсатора (на схеме С2) и ФНЧ (показан как C1, L3импульс поступит на контакт сигнализации, который по совместительству будет еще и фильтрующей деталью. Благодаря этому, импульс достигнет своего максимума и сохранит на определенное время эти параметры. Резистор (на рисунке R11) отрегулирует чувствительность схемы.

Компараторами в этом случае выступают VD3 – стабилитрон и небольшое реле (К1). Обязательно нужно учесть, что номинальный показатель сетевого напряжения – 11 вольт. Из-за этого мы рекомендуем также присоединить к схеме повышающий сигналы, стабилизатор.

Шаг второй: подгоняем под нужные параметры плату

Вверху нашей платы расположен антенна, её нужно тщательно отполировать и обработать обезжиривающими растворами, очень желательно покрыть канифолью или хотя бы ацетоном, потому, что высока вероятность окисления материала антенны во время её использования.

Следующим нужно обмотать катушку L1 и катушку L2, двенадцатью витками провода маленького сечения (мы взяли ПЭЛ-0,23).

Используя винт диаметром 3, привинчиваем втулку к центральном отверстию будущего датчика, закрепляем, проверяем прочность соединения.

Теперь приступаем к подгонке нашего корпуса. Измеряем его, нужно чтобы плата входила в коробку свободно, т.е. корпус либо распиливается, либо подбирается другой. В нем отмечаем место центра платы и там тоже сверлим аналогичное отверстие, как и на схеме, обрабатываем ацетоном, примеряем плату.

По три миллиметра нужно рассверлить углы в корпусе, где производится монтаж электрической схемы. Допускается некоторое отклонение в зависимости от Ваших крепежных винтов.

Винты, втулка и пластины можно брать любого материала, но обязательно проверяйте равность отверстий и ножек. В отдельных случаях нужно будет еще просверлить отверстия для будущих светодиодов, но в основном они просвечиваются сквозь корпус.

Простейший датчик готов, в собранном состоянии он будет выглядеть приблизительно таким образом. Установка производится по понятной схеме: комнатный светильник или лампу дневного света присоединяем к детектору.

Принцип работы датчика света для уличного освещения

В основе датчика света – фоторезистор. Точно такой же устанавливается, например, в современных смартфонах – с его помощью гаджет определяет уровень яркости освещения и подстраивает интенсивность подсветки (экономит заряд аккумулятора). В датчиках света фоторезистор включен в схему автоматического тумблера – он включается или выключается при наступлении темноты. Использовать его можно не только для уличного освещения, а и, к примеру, для включения автоматического полива (в вечернее время суток).

Современные фотореле, реагирующие на интенсивность освещения, которые продаются в строительных магазинах, также снабжаются реостатом – с его помощью можно отрегулировать чувствительность фоторезистора. Такие модели и рекомендуется использовать, так как в зимнюю пору освещение на улице менее яркое. Без настройки чувствительности датчик будет срабатывать и днём.


Схематическое изображение принципа работы фотореле

Где устанавливать?

Обратите внимание на место установки фотореле. Ошибка №2
При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Ошибка №2
При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Поэтому в 90% случаев фотореле размещают над фонарем.

Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.

В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.

При этом на кратковременные вспышки, например свет фар от проезжающих
машин, реле реагировать не должно, благодаря выставленной на заводе задержке по
времени.

Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.

Также некорректная работа возможна по истечении длительной эксплуатации. Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.

В результате резко меняются пороги срабатывания. Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.

Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.

Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы

В этом случае вам опять поможет обычный выключатель света. Только в схеме
его нужно подключать иначе, чем рассматривалось выше.

Фаза через него должна проходить напрямую к светильнику. Это своего рода
перемычка на тот случай, если датчик не сработал или вышел из строя.

Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все
лампочки у вас дома.

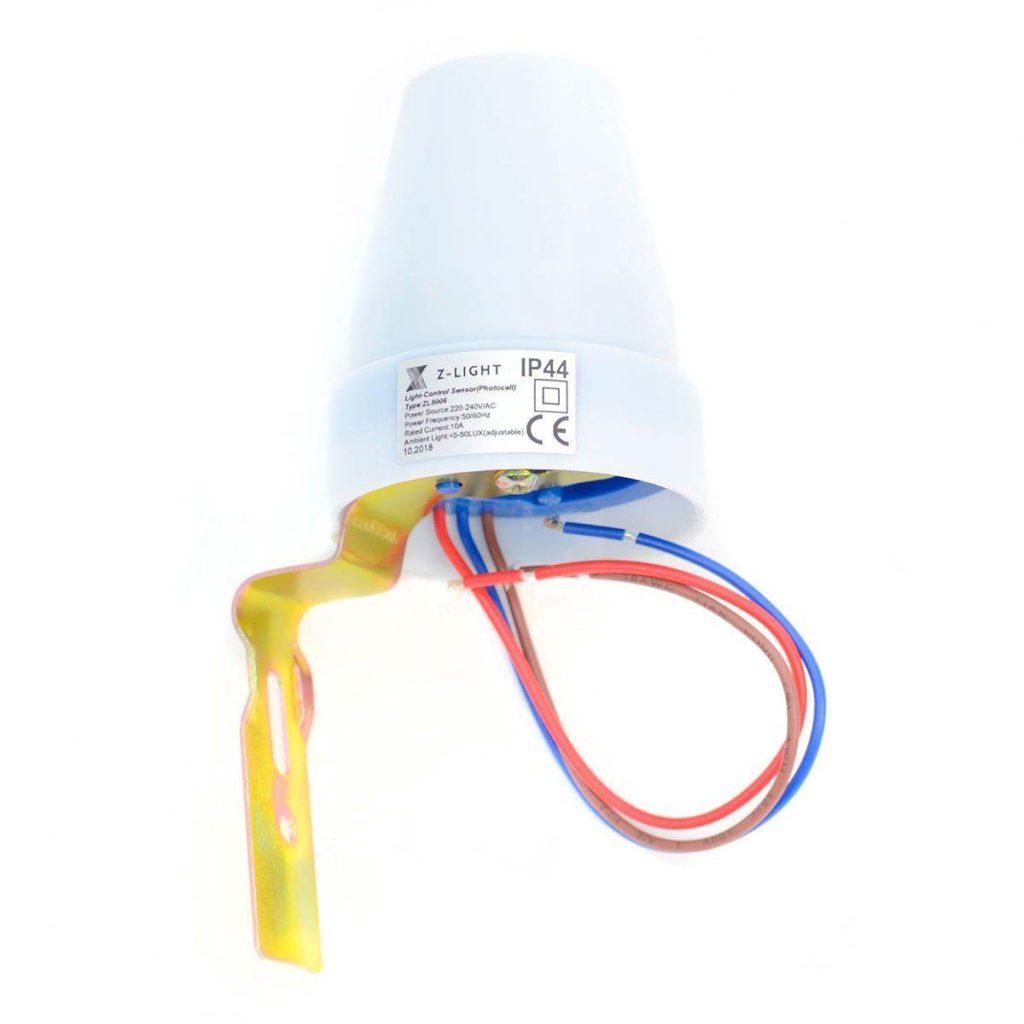

Также в паспортных данных таких фотореле указана степень защиты — IP44.

Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.

Однако обращайте внимание на правильное расположение прибора. Ошибка №3
Например, отдельные модели можно устанавливать только вниз «головой»!

Ошибка №3
Например, отдельные модели можно устанавливать только вниз «головой»!

У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.

Принцип работы датчика света для уличного освещения

Датчик освещения входит в число управляющих элементов электрическими цепями. По сути, он является автоматическим выключателем, который под воздействием света отдает определенные команды.

В принцип работы реле заложена реакция вещества на интенсивность светового потока. Основным элементом прибора является фоторезистор (фотодиод, фототранзистор). Изменение его сопротивления (или других показателей) отражается на параметрах электросхемы, в которую включено реле, подающее питание на нагрузку.

Основная задача устройства – оптимизация режима работы источников освещения, которая способствует экономии электроэнергии.

Где размещать датчик освещения

Подключенный датчик освещения размещать рекомендуется в том месте, где круглые сутки (имеется ввиду, весь световой день) попадают солнечные лучи. Если расположить его там, где от близ расположенных деревьев попадает тень, то датчик может срабатывать некорректно, особенно в пасмурные дни.

Видео — Устройство сумеречного датчика и фотоэлемента

Если датчик не имеет влагозащиты, то располагать его следует только в герметичной капсуле, но прозрачной. Пластиковая бутылка отлично подойдет на этот счет, можно использовать специализированные уличные боксы для электропроводки – в них предусмотрено крепление под кирпичную или бетонную стену. Если же класс защищенности IP67
или выше, то беспокоиться о влагозащите не нужно.

Ещё следует придерживаться следующих советов:

  • не размещать вблизи датчика искусственные источники света, подальше от ламп и фонарей;
  • не размещать на высоте менее 2 метров
    , в противном случае – на него может попадать от фар автомобилей;
  • в доступном месте (датчик, а точнее – сенсор, необходимо регулярно очищать от загрязнений, снега для его корректной работы).

Пример неудачного размещения фотореле. Лучи света будут отражаться от оцинкованной трубы и попадать на фоторезистор. Реле будет срабатывать некорректно

Характеристики датчиков движения

Установка датчика движения выполняется для включения света, первейшей цифрой считается максимальная мощность нагрузки. Типичное значение параметра составляет 40 Вт, явно ниже лампочки Ильича. Схема подключения датчика движения к прожектору определена числом проводов. Объясним разницу ниже. Характеристики датчиков движения разбивают группами.

Количество отслеживаемых параметров позволит оценить сферу применимости прибора. Хотя называется датчиком движения, настраивается реагировать по следующим категориям параметров:

  1. Фотоэлемент. Движущийся объект регистрируется визуально. Тип сенсора произвольный, простейший — транзистор, диод. Энергия фотонов изменяет проводимость открытого p-n перехода. Если говорить о датчиках движения, принцип ограничивается детектированием относительно быстрого изменения потока мощности через плоскость. Солнце садится — делает это медленно, датчик не будет реагировать. Светило резко зайдет за тучи — возможно ложное срабатывание. Определяется чувствительностью, настройками. Движущийся объект попадает в поле зрения транзистора (ограничено прозрачным кожухом), поток изменяется. Происходит включение.

    Датчик движения

  2. ИК-излучение, микрофон. Спросите, как фототранзистор будет видеть в полной темноте. Движущиеся объекты испускают инфракрасное излучение, служа ориентиром прибору. Транзистору мало дела до звезд, Луны, зато полевую мышку, пробежавшую рядом, датчик заметит. Напоминает кинофильм Хищник, где Арни обдурил гадкого пришельца, обмазавшись илом речного берега. Зимой фототранзистор способен отслеживать пар, выходящий изо рта. Чудес нет. Чтобы увериться срабатыванием прибора, включением освещения в нужный момент, сенсоры снабжаются встроенными микрофонами. Настраивая чувствительность приема звука, заставляем иллюминацию реагировать, поймав акустические колебания среды.
  3. Переменный резистор. Принцип работы датчика движения позволяет включать оборудование днем. Настройка позволит ограничить общий уровень освещенности, при котором питание станет подаваться контролируемому оборудованию. При помощи переменного резистора выставим бесконечное множество промежуточных значений дня и ночи. Своеобразная страховка против ложных срабатываний. Успели написать выше. Настройте датчик движения, чтобы действовал в кромешной темноте, когда возникает необходимость. Лишись прибор настройки, свет щелкал бы круглыми сутками.
  4. Выключатель RC-цепи. Время задержки выключения настраивается, чтобы отпала нужда управлять светом вручную. Появится потребность, обрубите питание автоматом. Внутри датчика движения пассивная RC-цепочка, временем разряда определяется удержание реле в открытом состоянии. Если отключить внешнее питание, свет погаснет, потрудитесь дождаться, пока внутренний контур окончательно разрядится. Питание можно будет вновь подать. Делаем вывод: в цепь датчика движения, оборудуя удобное пользователю место нужно поставить выключатель. Время задержки задается интервалом 10 секунд — 10 минут (типовые значения).

Видите, хороший прибор рассчитан покрыть все случаи жизни, даже плохой содержит минимум две настройки: общая яркость освещения, таймер. Чувствительность отбрасываем, микрофон вовсе считается изыском. Яркость освещения позволит добиться срабатывания только в темное время суток. Производя подключение датчика движения, потрудитесь правильно выставить регулятор. Один конец снабжен значком Луны, другой – Солнца. Придётся проводить натурный эксперимент, образно говоря. Дождаться нужного времени суток, начать играться с настройками.

Датчики движения

Время выключения вольны выставить днем. Шкала лишена градуировки, ориентироваться придется часами. Что касается чувствительности, определяет степень изменения освещенности. Главное не прогадать, зайди Луна за тучку, не включилась бы иллюминация. Случилось — избегайте удивляться, прямиком начинайте подстраивать чувствительность датчика (переменный резистор). Что делать, если настройка отсутствует, требуется поменять. Магазин откажет в возврате полностью исправного прибора, которому вздумалось ловить Луну.

Где поставить фотореле и как его подключить?

Датчики движения. Успейте купить со скидкой!

Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

  • на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
  • не стоит размещать источники искусственного света рядом с датчиком;
  • размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
  • высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Фотореле с выносным датчиком света

Схемы датчиков освещения

Схема срисована именно с той платы, которая показана в начале статьи. Стоит отметить, что производитель постоянно работает над улучшением своего устройства (цена/качество), поэтому схема может меняться.

Датчик освещения LXP-02. Схема электрическая

Но принцип остается тот же:

Напряжение питания 220 Вольт поступает через клеммы L (фаза) и N (ноль).

Фазу и ноль можно «перепутать», как в принципе можно (но не рекомендуется) выключать ноль, а не фазу в обычных выключателях. Страдает только безопасность и здравый смысл.

Напряжение выпрямляется диодным мостом (4 диода типа 1N4007), фильтруется (сглаживается) электролитическим конденсатором, и стабилизируется  на уровне +22…24 Вольта стабилитроном типа 1N4748.

Далее постоянное напряжение питает остальную схему, которая работает так. На выходе резистивного делителя 68к — VR — Фоторезистор формируется напряжение, обратно пропорциональное освещённости. Подстроечный резистор VR с сопротивлением 1 МОм — это та самая «крутилка», с помощью которой устанавливается желаемый уровень срабатывания.

Не факт, что в таких схемах ставят фоторезистор, может стоять и фотодиод, но принцип тот же.

Хотите экономить электроэнергию — ставьте максимальное сопротивление, крутите его по часовой (LUX-), и он будет срабатывать тогда, когда будет уже совсем темно.

А хотите, чтобы освещение на улице включалось от малейшей тучки — крутите регулятор в другую сторону (LUX+).

При наступлении темноты освещенность падает, сопротивление фоторезистора растёт, напряжение на базе транзистора растёт. И достигает такого уровня, что транзистор открывается, через коллектор протекает ток, достаточный для включения реле КА. Реле своими контактами включает нагрузку, которая подключается через вывод LOAD.

При этом загорается светодиод, а конденсатор 47 мкФ в цепи базы сглаживает все процессы, чтобы реле слишком быстро не щёлкало, например, если его перекрывает ветка дерева, колеблющаяся от ветра.

В заключение — схема более мощной модели, LXP-03:

Датчик освещения LXP-03. Схема электрическая

Тут схема та же, отличия перечислю:

  • Схема питания ограничивает напряжение в фазной цепи.
  • Диодный мост с фильтром — такой же как и в предыдущей схеме, я неудачно ее изобразил.
  • вместо одного стабилитрона — два последовательно, но напряжение питания схемы — то же, +24В.
  • Используется составная схема на двух комплиментарных транзисторах, поскольку реле более мощное, ток его катушки больше.

Зная принцип работы схемы, её легко отремонтировать. А если хотите подробнее разобраться в ремонте, то в статье про ремонт датчика движения пошагово расписана методика и философия ремонта подобных устройств.

Всё, всем удачи!
