Как настроить и отрегулировать датчик движения для автоматизации включения света

Назначение датчика движения — включение освещения

Датчик движения — специальное электротехническое устройство, регистрирующее присутствие человека в области действия и подающее электрический сигнал на контроллер. Последний управляет разными приборами, включая светильники и люстры. Применение элемента упрощает эксплуатацию осветительных приборов, повышает уровень безопасности.

Первые детекторы применялись на крупных производственных и складских объектах, что преследовало охранные цели. За последние годы стоимость детекторов существенно снизилась, поэтому изделия чаще используются в домашних условиях. Датчики движения срабатывают автоматически и подают сигнал на контроллер осветительных приборов и других устройств, в том числе сигнализации.

И все же в быту детекторы чаще используют для автоматического включения и выключения светильников. В некоторых случаях выполняется параллельное подключение к системе безопасности дома (устанавливают отдельный переключатель, активирующий часть цепи) — во время отсутствия хозяев дома электрика защищает их недвижимость от несанкционированного доступа. То же самое организуется в кабинетах директоров и других важных помещениях на предприятиях.

Внешне устройство представляет собой пластиковую коробку прямоугольной или круглой формы. Отверстие перекрывается матовой пленкой с функцией линзы Френеля. Внутри установлен источник инфракрасного излучения — волны подаются через окошко на датчике. С их помощью осуществляется контроль за присутствием/отсутствием человека на подконтрольной территории.

Важно! Линза Френеля изготавливается из мягкого и нежного материала, поэтому в процессе монтажа действуйте максимально осторожно, чтобы не повредить конструкцию

Как правильно выбрать датчик

Оборудование следует приобретать, с учётом следующих моментов:

• условий применения – в зависимости от установки на улице или в комнате;
• расположения устройства – это определяет требования к крепежу и виду оборудования;
• угла обзора – если прибор будет контролировать вход и выход, достаточно 180°, для потолочных устройств потребуется круговой доступ сферы действия;
• настройки времени действия – данный вопрос особенно актуален, если приборы устанавливаются в больших помещениях при одновременном использовании нескольких устройств.

https://youtube.com/watch?v=NcsgAdNh1Mo

Рекомендации по выбору места монтажа

Датчики могут быть установлены внутри дома, либо снаружи.

Уличные датчики контролируют территорию, прилегающую к той или иной постройке. Дальность восприятия у этих приборов обычно большая. У некоторых приборов она доходит до сотен метров. Но такие показатели не особо подходят для территории двора частного дома.

При возвращении домой или выходе в тёмное время суток приборы будут особенно удобными для хозяев. Кнопка LUX помогает с настройкой.

Внутренние датчики работают в помещениях. Отличия от другого вида кроются в следующих свойствах:

1. Слабая защищённость от атмосферных воздействий.
2. Меньший сектор обзора. Если нет движения – работа прекращается.
3. Уменьшенная стоимость.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

https://youtube.com/watch?v=2PaMLyMSCfY

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Схемы и подключение датчика

Датчик может подключаться по различным схемам, в зависимости от условий использования и поставленных задач. Рассмотрим детальнее возможные схемы подключения.

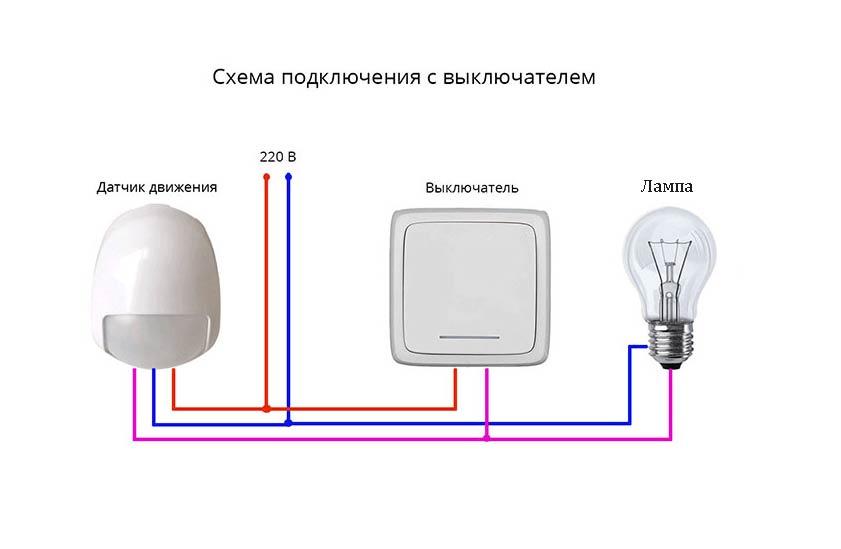

С выключателем

Если прибор подключается с выключателем, применяется следующая схема:

Этот способ удобен, когда необходимо исключить самопроизвольное выключение света, если человек находится в комнате, не двигаясь. В данном случае применяется трёхпозиционный выключатель.

Подключение производится с учётом следующих моментов:

• нулевой провод из распределительной коробки разводится на датчик и к осветительному прибору;
• фазный провод – к соответствующему контакту выключателя на его входе;
• второй контакт датчика подводится к средней клемме выключателя;
• осветительный прибор также подключается к верхней клемме выключателя.

В этом случае управление светом производится с использованием выключателя.

https://youtube.com/watch?v=yIS5pfvPCGc

Без выключателя

Возможна более простая схема, без использования выключателя:

Для подключения необходимо:

• от нулевого провода в распределительной коробке подсоединить датчик и осветительный прибор;
• фазный провод подводится к осветительному прибор через датчик, по аналогии с обычным выключателем.

В данной ситуации включением и выключением освещения управляет исключительно датчик.

Схема с пускателем или контактором

Для управления мощными нагрузками, например, для управления уличным освещением, состоящим из светильников мощностью более 1 кВт, управление напрямую с помощью датчика движения не годится – он может выйти из строя из-за большого тока, проходящего через него.

В таком случае используется схема с включением нагрузки с помощью магнитного пускателя или контактора. Схема управления будет выглядеть следующим образом:

• нагрузка (несколько мощных приборов освещения) будут подключаться к контактору или электромагнитному реле пускателя;
• датчик движения также подключается к реле или контактору, но на управляющие выводы.

Работать это будет так: при регистрации движения, датчик подает напряжения на катушку пускателя, соленоид в пускателе с помощью электромагнитной индукции замыкает контакты и включает нагрузку. При этом датчик движения и нагрузка имеют гальваническую развязку и не связаны между собой.

Двухпроводное подключение датчика движения

Такой способ подключения датчика движения выполняется с помощью двух проводов и предполагает наличие только фазы (без использования ноля). Такие устройства часто применяют для монтажа в стандартные подрозетники для замены обычных выключателей или для совместного использования выключателей и датчиков движения.

Такие датчики движения имеют всего два вывода: первый служит для подключения питающей фазы, а второй для отходящего фазного проводника к светильнику. Всё подключение делается по аналогии с обычным одноклавишным выключателем без использования ноля.

Этот способ часто применяется при внедрении датчиков движения в помещения с уже произведенным ремонтом, так как позволяет заменить клавишные выключатели на переключатель с датчиком движения.

Датчик движения: основные функции и принцип работы

Основное предназначение датчика движения — коммутация электрической сети. Может работать как с активной нагрузкой в цепи, так и с активно-индуктивной. Любое движение в подконтрольной зоне в первую очередь запускает процесс определения уровня освещенности (если таковая функция предусмотрена в устройстве).

Если показатель ниже установленного порога срабатывания, устройство замыкает контакты и включает лампу. Таким образом, детектор может работать и в ночное, и в дневное время суток. Устанавливают порог срабатывания с помощью регуляторов, он может составлять от 3 до 2 000 Лк.

В быту чаще всего устанавливают устройства, работа которых основана на улавливании электромагнитных колебаний волн в инфракрасном спектре. Время, через которое детектор срабатывает, в случае обнаружения движущегося объекта, также настраивается.

Поворачивая регулятор, устанавливается режим выдержки. У разных моделей время отсрочки может настраиваться от 10 с до 7—15 мин (допускается небольшая погрешность).

Ориентиры грамотного выбора

Разные модели могут иметь разное назначение. Некоторые предназначены только для управления внутренними осветительными приборами, другие более универсальны и могут использоваться для схем с электроприборами, с устройствами сигнализации, с системой уличного освещения.

Датчики могут быть с ограниченным и круговым обзором, иметь разные углы горизонтального и вертикального наблюдения. Устройства для подключения на стену контролируют зону под углом 110—120° или 180°по горизонтали и 15—20° по вертикали.

Модели с подвижным органом обзора существенно облегчают настройку, а вот стационарные не имеют такой возможности, поэтому для них нужно более тщательно выбирать место размещения.

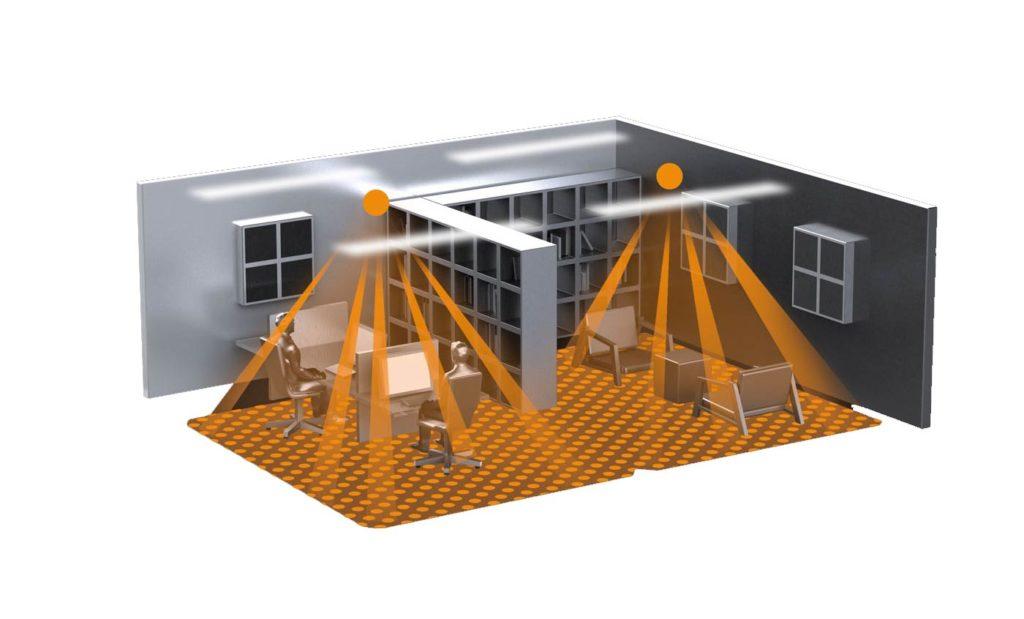

Детекторы с круговым обзором могут охватывать контролируемую зону под углом в 360° по горизонтали. Их зона обзора имеет форму конуса, расширяющегося книзу. Несмотря на большую зону контроля, не просматриваемые участки (за пределами радиуса, в углах) в помещении все равно остаются.

Для установки датчика на улице или в помещениях с повышенной влажностью необходимо выбирать устройство с высокой степенью защиты от внешних факторов (пыли, влаги).

Например, устройства с защитной степенью IP20 допустимо использовать только во внутренних помещениях с нормальной влажностью, с IP33 возможна установка на улице — на террасе, крыльце, беседке. С IP44 можно монтировать на улице, но защищать козырьком от попадания капель воды во время атмосферных осадков.

Приобрести можно готовый комплекс из выключателя и датчика движения. С особенностями его выбора и установки ознакомит рекомендуемая нами статья.

Размещение и способ ориентации

Общие правила установки датчиков следующие:

• высота установки над наблюдаемой поверхностью может составлять от 2,5 до 4 м (параметр зависит от модели устройства);
• при выборе места для монтажа учитывают то, что детектор более чувствителен к движению, которое происходит поперек области наблюдения;
• Суммарная мощность нагрузки ламп ограничена и может составлять, к примеру, от 60 до 1200 Вт для лампочек накаливания и от 0 до 600 Вт для люминесцентных осветителей.

На чувствительность детектора оказывает влияние также и температура. Диапазон температурных значений, при которых прибор нормально выполняет свои функции — от -20 до 40 °C.

Запрещено устанавливать лампы:

• на вибрирующие поверхности;
• около вентиляторов, кондиционеров;
• на глянцевых белых поверхностях стен;
• вблизи источников тепла — электрических радиаторов, ламп;
• на поверхности, находящиеся под прямыми лучами солнца.

Чтобы избежать ложного срабатывания, избегают воздействия на инфракрасный детектор источников электромагнитных волн, ветровых и тепловых потоков.

Нельзя также чтобы в зону действия попадала лампа накаливания — постепенно остывающая нить приведет к срабатыванию детектора, поскольку он отреагирует включением на изменение ее температуры.

Так может продолжаться до бесконечности — свет будет включаться и выключаться. Ложное срабатывание может происходить также в ветреную погоду из-за колыхания ветвей.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Разновидности датчиков движения

Чтобы классифицировать приборы, определим два основных фактора: наличие и тип сенсорного устройства, а также особенности монтажа.

Главный элемент в рассматриваемом автоматическом выключателе – это датчик движения. Существует несколько его разновидностей, основанных на разных физических законах.

При этом результат во всех случаях одинаков: при появлении объекта в контролируемой зоне происходит срабатывание сенсора и замыкание контактов питающей приборы освещения цепи.

Наиболее распространенным датчиком движения является инфракрасный – он ничего не излучает, относительно дешев и может монтироваться не только в помещении, но и на улице

Датчики движения для автоматического включения и выключения света бывают:

1. Акустические.
2. Инфракрасные.
3. Ультразвуковые.
4. Микроволновые.

Первые две категории сенсоров относятся к пассивным приборам, они ничего не излучают. Детекторы двух оставшихся разновидностей – устройства активные. Эти варианты посылают в помещение волны различной длины, а уже по характеру их отражения определяют наличие или отсутствие новых объектов в зоне своего действия.

Оборудование «активного» класса с излучателем и приемником стоит дороже «пассивных» моделей. Приборы более сложны конструктивно, но обладают низким уровнем ложных срабатываний. Пассивные устройства в этом отношении сильно уступают активным аналогам, зато дешевле конкурентов.

Акустические датчики срабатывают от звуков открывающихся дверей, стука каблуков и просто резких хлопков. Этот вариант лучше всего брать для коридоров общественных зданий.

Оптимально он подойдет и в качестве дополнения к иным сенсорам, чтобы свет можно было включать хлопаньем ладошек. В одиночку его ставить в частном доме не рекомендуется. Слишком много будет ложных реагирований на различные резкие звуки.

Инфракрасные датчики рассчитаны на срабатывание от тепла человека. Но они также реагируют на животных и на нагретые радиаторы. Их необходимо тщательно настраивать, а зону действия устанавливать так, чтобы в нее не попадали батареи отопления. Это наиболее простой, долговечный и дешевый сенсорный датчик для автоматического управления светом.

Принцип действия у/з датчиков. Ультразвуковые и микроволновые сенсоры схожи по принципу действия, у них лишь разный диапазон излучаемых волн

Работающие за счет излучения микроволн и ультразвука датчики устанавливать в жилых помещениях не рекомендуется. Человек их воздействие почувствовать не способен, но оно есть, а пользы от него точно нет. Замечено, что на это излучение часто в резко негативной форме реагируют домашние животные.

Подобные излучатели больше подходят для паркингов или открытых территорий. При этом активные датчики движения еще и имеют ограниченную дальность действия.

При организации контроля за большой по площади зоной ультразвуковых приборов устанавливать придется немало. Плюс многие из них срабатывает только при резких движениях. Медленно идущий человек может вовсе “выпасть” из поля их действия.

Идеальный вариант – это комбинированный сенсор с несколькими способами обнаружения входящих в контролируемую зону людей. Он надежней и реже ошибочно срабатывает. Однако за эту безошибочность заплатить придется немало, так как подобные датчики стоят заведомо дороже обычных аналогов.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

• Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
• На потолке.
• На стене.
• Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

• Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
• Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
• Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Настройка чувствительности

Излишняя чувствительность может привести к большому количеству ложных срабатываний. В то же время при заниженном уровне реакции датчика на движение он может не включить освещение в необходимый момент. Для настройки этого параметра используется регулятор «Sens». Добиться оптимальных параметров работы можно эмпирическим путем.

Таким образом, использование датчика движения для управления системой освещения в квартире или загородном доме поможет не только добиться максимального удобства в ее эксплуатации, но и позволяет сэкономить средства, затрачиваемые на оплату электроэнергии. Несомненным достоинством этих устройств является простота их схемы подключения, а также широкий диапазон параметров, которые могут быть настроены в соответствии с требованиями потребителя.

https://youtube.com/watch?v=3QIiexIrAyU

Советы по установке

Цели установки могут быть разные

Для начала стоит определить цель установки ДД, после чего выбрать правильное место. Специалисты советуют внутри помещений вешать светильники с сенсорами на потолок, так достигается максимальная площадь охвата. При необходимости обслуживания более узкой площади можно подвесить светильник на стенку. Имейте в виду, что почти все лампы с сенсорами подходят для настенного и потолочного монтажа.

При внутренней установке обратите внимание, чтобы датчику ничего не мешало: кондиционеры, трубы отопления, потоки теплого воздуха, другие теплые предметы. Они будут вызывать ложные срабатывания

При уличном использовании в зоне действия сенсора не должно быть деревьев, кустов. На работу уличных сенсоров могут влиять линии электропередач, вышки сотовой связи, крупные автомагистрали.

Монтаж осветительного прибора с датчиком движения

Рассмотрим внутреннюю установку светильника с ДД.

• Подготовить светильник к монтажу: вставить специальные резиновые уплотнители в отверстия для кабелей.
• Обесточить помещение.
• Завести питающий кабель в корпус светильника.
• Закрепить корпус светильника на стене или потолке.
• Снять с кабеля оплетку, зачистить нулевой и фазовый провода от изоляции на длину примерно 7 мм.
• Присоединить фазовый провод к клемме L, а нулевой – к клемме N. Клемма L’ останется неиспользованной. Ее можно применить для присоединения других ламп или иного оборудования.

Подключение лампы с выносным датчиком

Подключение такого светильника начинается с  установки сенсора:

• Для этого определить место установки с наилучшим углом обзора.
• Прикрепить подставку, которую необходимо снять с сенсора. Закрепить на высоте не менее 240 см.
• Зачистить концы питающего провода от изоляции на длину примерно 10 мм.
• Вскрыть крышку клеммной коробки сенсора, присоединить к питающему проводу нулевой и фазовый провода. Заизолировать места соединений.

Далее соединяют датчик и источник света: к одному концу лампы присоединяют фазу, изолируют место скрепления. Другой конец лампы соединяют с нулевым проводом датчика. Если перепутать фазы, то ДД работать не будет. В этом случае достаточно поменять провода местами.

Похожие записи:

Для чего нужно заземление электрооборудования Сколько потребляет холодильник электроэнергии в час: расчет среднего потребления квт Как штробить несущие стены Как и чем штробить стены под проводку: инструктаж по проведению строительных работ Принцип работы дешифратора Лампы для подсветки растений: рассады, цветов, водорослей
