Виды аварийного освещения и какие требования предъявляются

Охранное освещение

    Охранное освещение предназначено для освещения  границ охраняемых территорий. Уровень освещенности принимают в соответствие с требованиями документации к специальным техническим средствам (например, системам видеонаблюдения). Минимально допустимая освещенность – 0,5 лк на уровне земли (или на уровне 0,5 м от поверхности земли на вертикальной плоскости, лежащей перпендикулярно к линии границы).

    При проектировании освещения в различных офисных помещениях места расположения светильников аварийного освещения необходимо дополнительно согласовывать с проектировщиками системы видеонаблюдения, что бы учесть места расположения видеокамер. Как минимум в зоне видеонаблюдения должны быть рисепшн, коридоры и помещение для размещения серверов.

Как подключить БАП к аварийному светильнику

Что же делать в итоге простому владельцу магазина или
здания, который не может позволить себе закупить специализированные
светильники, но все требования проверяющих органов выполнить обязан?

На выход приходят другие БАП. С их помощью ваши
светодиодные светильники потолочного исполнения буквально за 15-20 минут легко
переделываются и превращаются в аварийные.

Вот пример монтажа такого изделия от компании Белый Свет.
Любой грамотный электрик может выполнить данную работу.

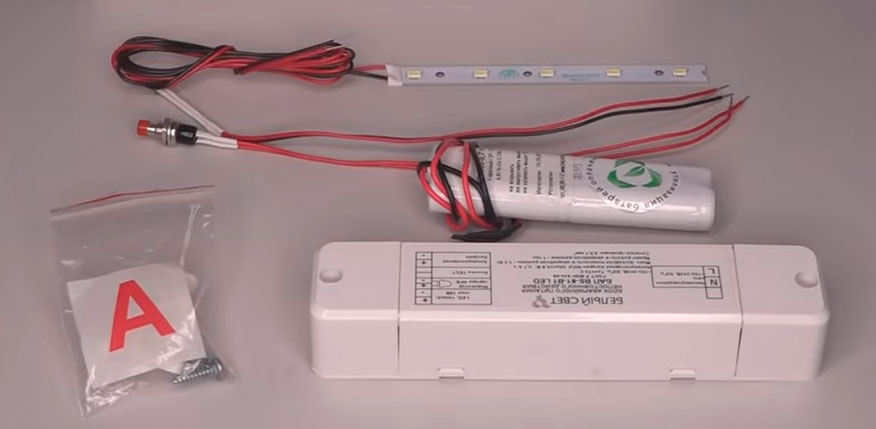

Блок называется BS-81-B1-LED. В комплекте с ним идет:

источник аварийного питания

аккумуляторная батарея

наклейка с красной буквой А

индикаторы

кнопка ТЕСТ

светодиодный модуль малой мощности

Для монтажа разбираете свой потолочный светильник и
устанавливаете в нем клеммную колодку для подключения четырехжильного кабеля.

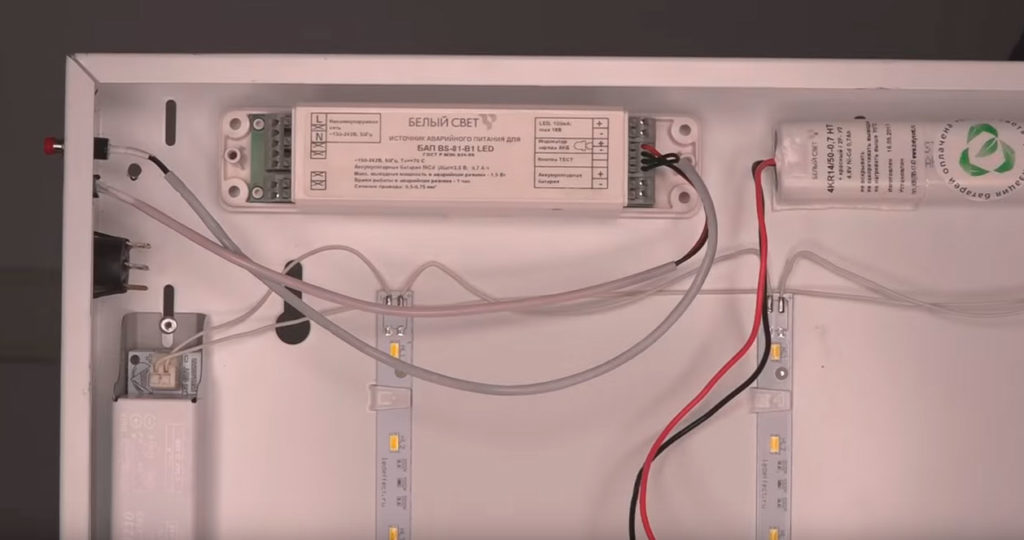

Блок аварийного питания и его АКБ приклеиваете на
двухсторонний скотч в любом свободном месте.

Посередине закрепляете готовый светодиодный модуль.

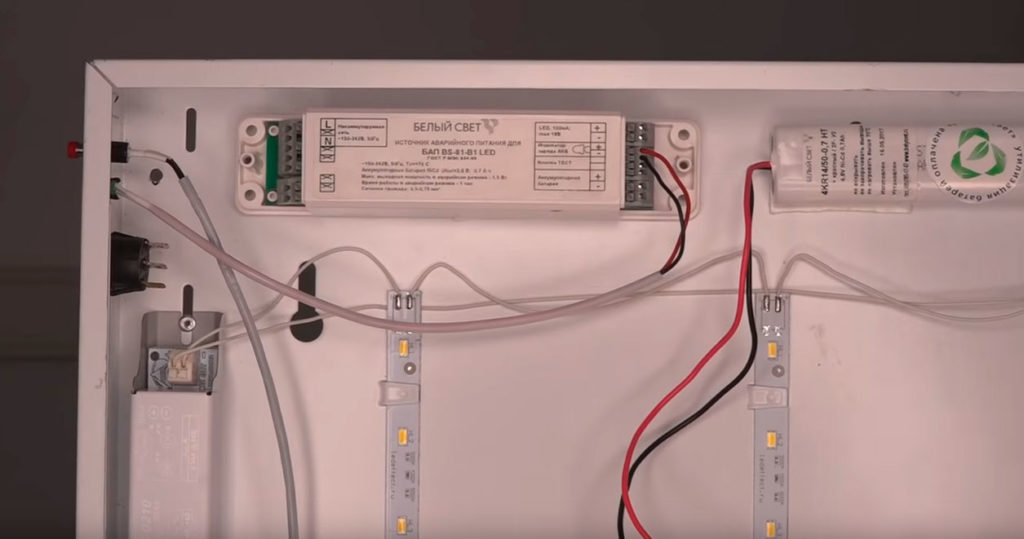

В корпусе просверливаете два отверстия и выводите через
них кнопку ТЕСТ и индикатор заряда батареи.

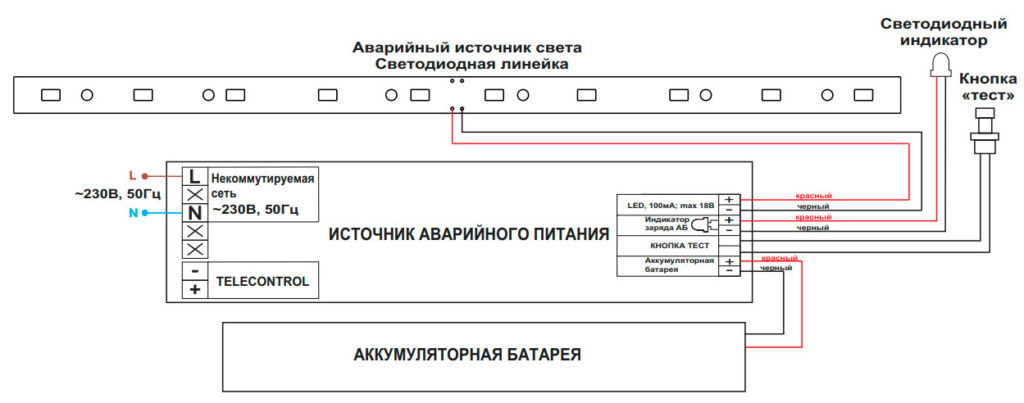

Открываете контактные колодки блока.

Два провода от индикатора заряда АКБ подключаете на соответствующие клеммы (ориентируйтесь по надписям и схеме на корпусе).

Рядом подключаете кнопку тест.

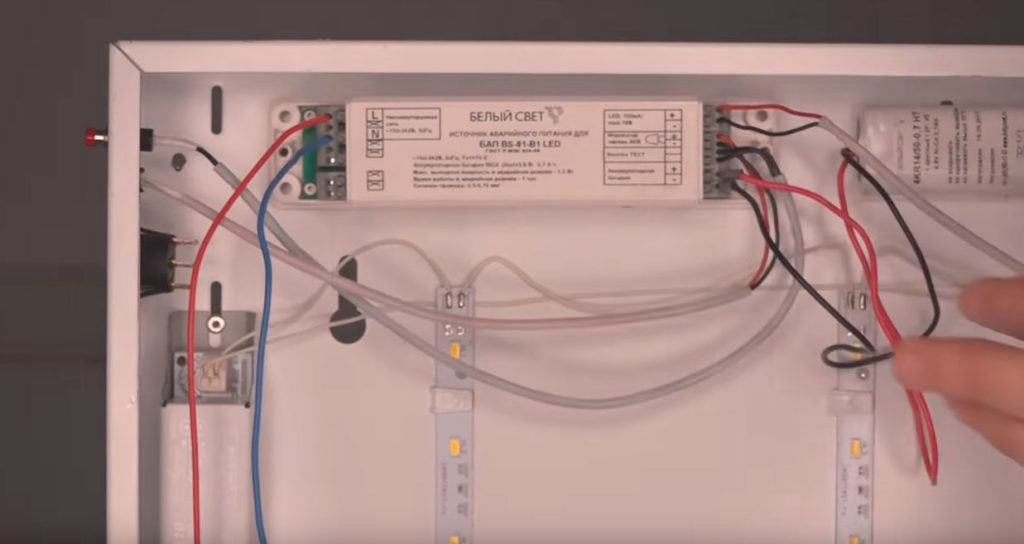

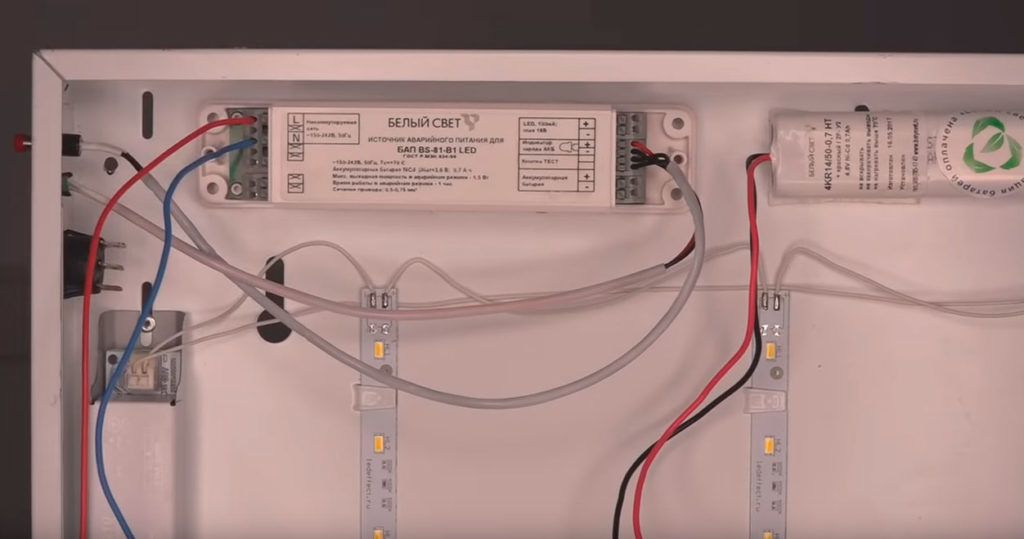

Далее от клеммной колодки светильника заводите питание 220В (L-фаза, N-ноль).

Светодиодный модуль подсоединяете к источнику БАП
(соблюдайте полярность!).

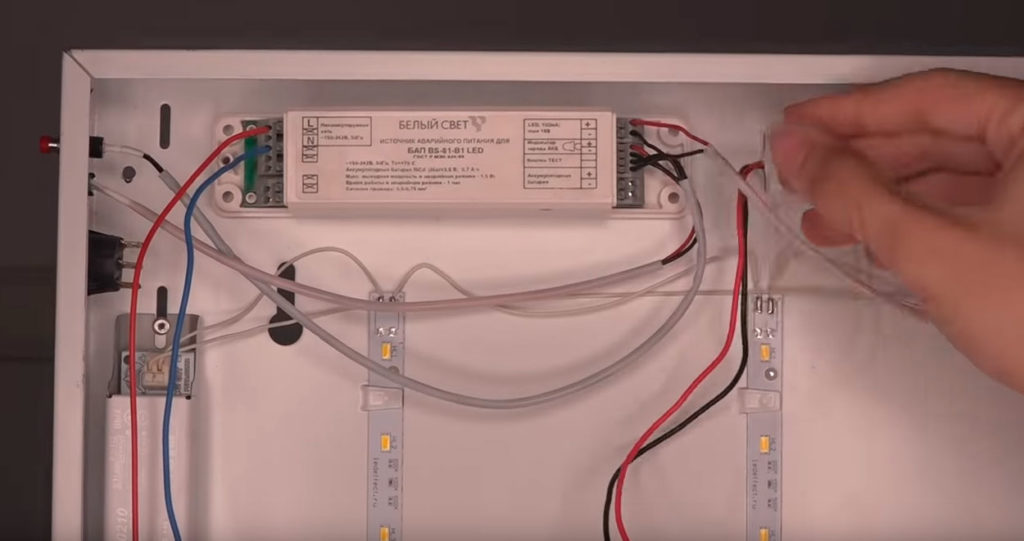

На оставшиеся две нижние клеммы сажаете аккумулятор.

Так как это общий светильник, то запускается он через
обычный выключатель света. Для нормального освещения фаза с распредкоробки
поступает через этот самый выключатель. Ничего менять не нужно.

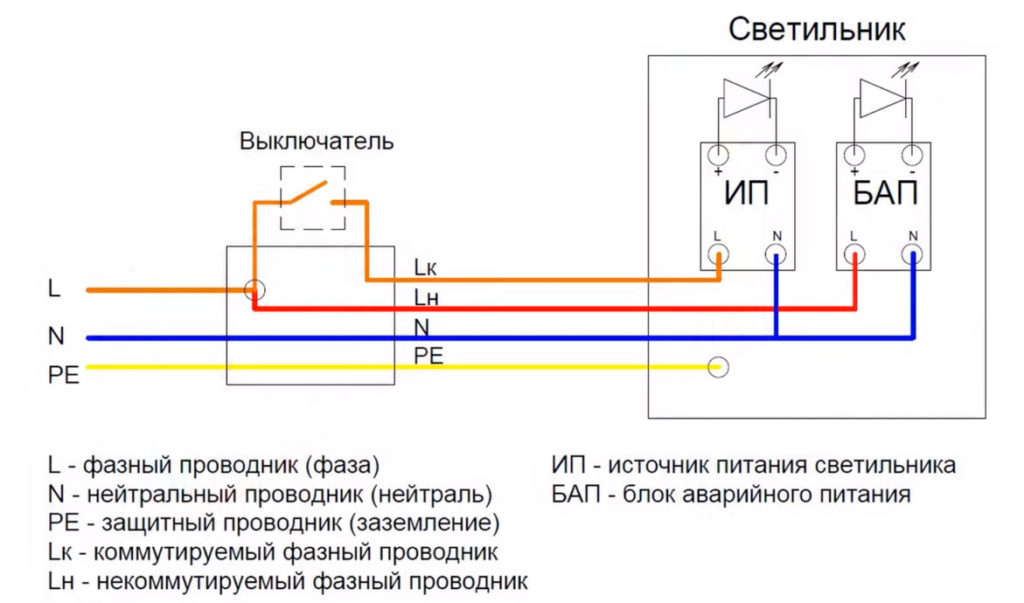

А вот для организации аварийной подсветки эту же фазу,
уже минуя выключатель придется запустить на смонтированный БАП. Общая схема
подключения будет выглядеть следующим образом:

Все провода внутри светильника можно соединить как через
клеммную колодку, так и через быстрозажимные Ваги. Таким образом при переделке
обычного светодиодного светильника в аварийный для эвакуационного освещения,
вам потребуется протянуть всего один дополнительный проводок.

После монтажа проверяйте работоспособность схемы.
Отключаете общий автомат питания в щитовой и смотрите, чтобы модуль малой
мощности, который вы закрепили посередине, загорелся.

При отключении света выключателем ничего произойти не
должно.

На всех светильниках со встроенными БАП питающая сеть идет через выключатель, а контрольная сеть 220В идет помимо него!

И независимо от того, включен или выключен выключатель,
через второе питание:

во-первых, идет зарядка встроенной батареи

во-вторых, контролируется наличие напряжения в помещении вообще

Ошибка
Если вы подключите все по одной проводке через выключатель, то при каждой его коммутации, светильник будет переходить в аварийный режим. Даже когда этого не нужно.

То же самое касается и выносных блоков БАП.

Вы должны четко разделять и не путать понятия
эвакуационное, рабочее и дежурное освещение. Последнее включается в случае
исчезновения основного в ручном режиме и работает все время, пока отключено
рабочее.

Например, в ночное время.

А вот аварийное освещение запускается автоматически при
исчезновении U на питающем вводе в здание или
помещение. Там, где нет автоматической системы переключения, дежурные электрики
реально запариваются.

Вечером отключи рабочее и эвакуационное, включи дежурное. Утром выключи дежурное и включи рабочее и эвакуационное. При этом в обязательном порядке следует убедиться, что все светильники эвакуационного работают.

https://youtube.com/watch?v=js7BA7CxEzg

Светильники с аккумулятором для аварийного освещения

Такое оборудование, как светильники с аккумулятором для аварийного освещения, оказывается сегодня в центре внимания, и это не удивительно

До поры до времени осветительное аварийное оборудование, да и сами системы такого характера, не пользовались в России особым вниманием и считались в какой-то мере излишеством, хотя в Европе и Америке разработки в этом направлении велись уже довольно давно

Однако на сегодняшний день и в России пришли к выводу, что освещение действительно играет огромную роль в аварийных и экстренных ситуациях, и позволяет не только оперативно сориентироваться, где и что находится и куда направляться к выходу, но и поднимает дух, исключает панику.

Именно при свете, пусть и при тусклом, люди перестают быть склонными к панике и начинают действовать разумно, согласно инструкции. И потому не стоит считать аварийное освещение второстепенным аспектом.

Оборудование и системы, ответственные за освещение, должны отвечать всем основным требованиям и оставаться работоспособными в любой ситуации. С тех пор, как были сделаны подобные выводы, данное направление получило стимул для активного развития, и новые технологические решения стали появляться регулярно.

Виды светильников аварийного освещения по типу питания

Аварийные светильники делятся на два вида по типу питания. Для первого используется источник автономного питания, то есть аккумулятор, для второго – сеть резервного питания, которая всегда продолжает работать при отключении или повреждении сети штатной подачи электроэнергии.

Светильники аварийного освещения можно разделить еще по одному признаку – по типу и продолжительности действия прибора.

  • Светильники непрерывного действия. Этот тип приборов работает постоянно, когда это необходимо. Обычно используются аккумуляторные батареи, после отключения электросети прибор проработает еще час. Как правило, в них установлена лампа 8 Вт.
  • Светильники непостоянного действия включаются только при нарушениях в работе рабочего освещения. Они также имеют аккумулятор, который подзаряжается все время, пока есть электричество. После того, как в сети происходит сбой, включается аварийное освещение. Оно способно проработать еще от часа до трех. В такие светильники устанавливается лампа мощностью 4-8 Вт.
  • Комбинированные светильники являются самыми распространенными. В них более двух ламп, причем одна работает от аварийной сети, а другие – от рабочей. Они работают постоянно: при наличии напряжения светит лампа, работающая от обычной сети, и заряжается встроенный аккумулятор, при отсутствии напряжения – лампа, работающая от аварийной сети.

В настоящее время чаще всего используются аварийные светильники со светодиодными лампами, они более надежны и долговечны. Регулярно проводятся выставки новых осветительных приборов.

Знаки безопасности

    На путях эвакуации устанавливают знаки безопасности, требования к которым установлены в ГОСТ Р 12.4.026-2001. В нем приведены цветографические изображения эвакуационных, предупреждающих, запрещающих, и некоторых других типов знаков. Эвакуационные знаки (несколько таких знаков показаны на Рис. 1) имеют зеленый фон и показывают направление движения к эвакуационному выходу. Знаки могут быть установлены на стенах коридоров (знаки Е 3…Е 5 на Рис. 1), на лестничных площадках (знак Е 14 на Рис.1), над дверями эвакуационных выходов (знак Е 22 на Рис. 1) и в других местах. Эвакуационные знаки должны однозначно направить людей к эвакуационным выходам.

Эвакуационные знаки

Рис. 1 Эвакуационные знаки

    Также знаки безопасности должны указать места расположения: пунктов медицинской помощи, средств пожаротушения и средств экстренной связи.

    Следует учитывать, что некоторые эвакуационные знаки и знаки пожарной безопасности отличаются только цветом фона. Например, знак «Направляющая стрелка» на зеленом фоне (знак Е 02-01 на Рис. 1) указывает направление движения при эвакуации, а такая же стрелка на красном фоне (Рис. 2) указывает направление к средствам противопожарной защиты.

знак направляющая стрелка

Рис. 2 Знак пожарной безопасности Направляющая стрелка

    Эвакуационные знаки указывают направление движения людей в аварийной ситуации (нарушения в системе электропитания здания, пожар и т. п.). Поэтому эти знаки не должны направлять людей к лифту, который практически в любой аварийной ситуации отключают. Места установки эвакуационных знаков регламентированы п. 7.111 СП 52.13330.2011, а так же некоторыми другими действующими нормативами, например(п. 4.5 СП 31-110-2003 (заменен на СП 256.1325800.2016).

      Расстояние распознавания эвакуационных знаков зависит от высоты светящейся пиктограммы и способа ее освещения (изнутри или снаружи). Определяют это расстояние  по методике, установленной в приложении В.2 СП 52.13330.2011. У типовых эвакуационных знаков, в которых пиктограмма освещена изнутри, расстояние распознавания находится в пределах 20 – 35 метров. Этот параметр часто указывают производители знаков безопасности на каждый конкретный тип оборудования. СП 31-110-2003 устанавливает максимальное расстояние между эвакуационными знаками в коридорах не более 25 метров (п. 4.5). Но, статус свода правил СП 52.13330.2011 по сравнению с СП31-110-2003 является более высоким, так как СП 52.13330.2011 входит в специальный перечень национальных стандартов и актуализированных редакций СНиП, установленный постановлением Правительства РФ от 26.12.2014 г. № 1521. В соответствии с данным постановлением выполнение требований указанных в нем нормативных документов обеспечивает соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений». Для СП 52.13330.2011 обязательными являются разделы 1 (пункты 1.1, 1.2), 4 — 6, 7 (пункты 7.1 — 7.35, 7.37, 7.38, 7.40, 7.45 — 7.86, 7.101 — 7.122), приложение К. Поэтому, как правило, допустимо принимать расстояние распознавания более 25 метров в соответствии с расчетным значением, но не более величины, указанной в паспорте на изделие.

     Требования предписывающих знаков выполняют в нормальных (не аварийных условиях). Пример такого знака «Проход здесь» показан на Рис. 3. Знак указывает направление движения, по определенной территории.

знак проход здесь

Рис. 3 Знак Проход здесь

    Яркость световых указателей должна быть не ниже 10 кд/м2. Если дым во время пожара не учитывается как фактор опасности, то допускается 2 кд/м2.

     В соответствие с требованием СП 52.13330.2011 знаки безопасности подключают к сети, независимой от источника питания рабочего освещения. В аварийном режиме знаки безопасности должны автоматически переключаться на встроенную аккумуляторную батарею, обеспечивающую работу устройства в течение не менее 1 часа (либо на третий независимый источник питания). Как правило, знаки безопасности подключают к сети аварийного освещения. В более ранних нормативных документах, в том числе действующих в настоящее время, допускалось подключение эвакуационных знаков со встроенными аккумуляторными батареями к любой осветительной сети. В данном случае целесообразно выполнять требования СП 52.13330.2011.

Виды помещений, в которых необходимо устанавливать эвакуационные знаки безопасности, перечислены в п. 6.4 ГОСТ Р 55842-2013.

Один большой аккумулятор или много маленьких?

Очень многие для небольших зданий и магазинчиков советуют применять универсальные блоки с одним большим аккумулятором.

Чаще всего такие используют для подключения систем охранно-пожарной сигнализации и видеонаблюдения.

Вроде бы все логично, купил одну такую штуку, подключил через нее максимальное количество лампочек, видеонаблюдение, сигнализацию и сэкономил кучу денег.

Ошибка
Через них даже запитывают обычные светодиодные потолочные споты U=12V и мощностью 4-5Вт.

То есть, вам предлагают даже не покупать специальные
светильники. Однако будут ли такие споты соответствовать требованиям по
испытательной температуре нагрева корпуса (850С), почему-то мало кто задумывается.

Аккумулятор к блоку продается отдельно. В некоторых
версиях ставится реле, которое при выходе из строя АКБ начинает издавать
непрерывный звенящий звук.

От такого источника теоретически можно подключить и светильники непостоянного действия. Для этого на выходе необходимо поставить промежуточное реле или контактор, который будет замыкать свои контакты и срабатывать при пропадании света (напряжения питания).

Однако вам будет тяжело выполнить требование включения аварийного светильника непостоянного действия при срабатывании системы автоматической пожарной сигнализации.

В целом ряде СП четко говорится о прямой взаимосвязи
такого освещения с системой АПС.

В светильниках со встроенными БАП аккумулятор идет в каждом корпусе. Соответственно, при наличии даже в маленьком здании десяти и более точек аварийного эвакуационного освещения, рано или поздно менять АКБ придется везде.

При этом зачастую в дорогих светильниках ставят батареи, которые очень трудно заменить. В продаже попросту не найти подходящих. Поэтому люди и покупаются на такое, якобы универсальное решение.

Ставишь в щитовой один такой блок с АКБ максимально возможной емкости и запитываешь от него все что можно. Все было бы хорошо, если бы не одно НО.

Согласно ГОСТ 60598-22 независимые блоки аварийного питания в автономных светильниках должны находиться от самого светильника на удалении не более 1 метра!

А еще каждый аварийный светильник без функционала тестирования (выведенная кнопка ТЕСТ или разъем для группового опробывания через специальные реле) не пригоден к подобной эксплуатации.

Электрик регулярно должен делать обход и проверять работоспособность эвакуационного освещения. Плюс вести журнал проверок.

Поэтому построить разветвленную сеть эвакуационного освещения от одного такого универсального блочка, используя обычные маломощные светодиодные лампочки и при этом соблюсти все правила, не получится.

Типы светильников

По типу электропитания светильники делятся на оборудованные с блоком аварийного питания (БАП) и без него (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.8).

Светильники без БАП представляют собой обычные, знакомые всем, осветительные приборы (ОП), которые получают резервное питание от генератора электрической энергии и/или аккумуляторной установки.

Аварийные аккумуляторные светильники аварийного освещения со встроенным БАП по режиму работы:

  1. непрерывного (постоянного) действия (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.5). Они непрерывно получают питание от одного из 2 источников: основная система аварийного электроснабжения или непосредственно БАП. При отключении основной системы светильник автоматически подключается к блоку аварийного питания.

Преимуществом такого режима работы является простота монтажа схемы и выбора ОП, они не требует специальных навыков подключения и могут использоваться на любых площадках.

Аварийные светильники постоянного включения реализуются на обычных осветительных приборах искусственного освещения, чаще всего это LED аварийные светильники, и не требуют дополнительных проектных и монтаж работ. Для их распознавания на корпус ОП наносится маркировка – красная буква «А».

Минус – высокая стоимость.

Пример аварийного светильника непрерывного (постоянного) действия

ДПА-2101

  1. Аварийного (периодического) включения (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.6). От распределительного щита к группе ОП прокладывается data-кабель, по которому передается сигнал при отсутствии напряжения в основной сети. Осветительный прибор автоматически подключается к БАП и загорается.

Плюс такого режима – невысокая стоимость, относительно ОП с БАП. Возможность применения недорогих, низко ресурсных (время их работы от 1 до 3 часов) комплектующих деталей.

Пример аварийного светильника непостоянного действия KL-60

  1. Комбинированные (ГОСТ 1ЕС 60598-2-22-2012 п.22.3.7). Конструктивно выполнены из 2 и более ламп, каждая из которых настроена на определенный режим (непрерывный или аварийный).

Принцип работы такого светильника аналогичен схеме питания САО с двумя независимыми источниками света. Например, в нормальном режиме: при питании от основной сети лампа №1 горит, лампа №2 не горит. В аварийном режиме: пропадает напряжение в основной сети и лампы №1,2 автоматически переключаются на БАП, при этом лампа №1 продолжает гореть, а лампа №2 загорается.

Пример комбинированного аварийного светильника ONTEC S M1

Конструкция светильников автономного аварийного освещения напрямую зависит от их функционального назначения (режима работы):

  1. Лампы с плафонами накладного монтажа, линейные, модульные и растровые используются в резервных (эвакуационных) светильниках непрерывного (постоянного) действия.

Растровый светильник

  1. Точечные лампы и с плафонами устанавливают в эвакуационных светильниках непрерывного (постоянного) или периодического (аварийного) действия.

Точечный светильник

  1. Плафоны прямоугольной или дискообразной формы с нанесенной внутри пиктограммой применяются в световых указателях непрерывного и периодического действия.

Пример светового указателя (выход)

Согласно правил (СП 52.13330.2016 п.7.6.2) для реализации САО возможно использование следующих источников света:

светодиодная лампа. Высокий показатель светоотдачи, что позволяет использовать аккумуляторы в БАП меньшей ёмкости. Применение аварийного светодиодного светильника выгоднее, чем ламп накаливания.

  • Люминесцентная лампа. Условия применения: значение, питающего напряжения (в любом режиме) составляет более 90% от его номинального значения, а температура воздуха в месте установки – более 5°С. Чаще всего применяются для резервного освещения объектов, где основное освещение выполнено с помощью газоразрядных ламп.
  • Разрядная лампа высокого давления. Условия применения: минимальное время повторного включения лампы (моментально загорается) независимо от состояния (холодное или горячее). Т.е. даже после её отключения она не требует времени для охлаждения перед последующим включением.
  • Лампа накаливания – в случае недопустимости использования других источников света.

Виды аварийного освещения.

Аварийное освещение бывает резервное и эвакуационное. Эвакуационное делится на освещение маршрутов эвакуации, эвакуационное из опасных зон и обширных площадей (антипаническое).

Эвакуационное освещение – обеспечивает необходимую освещенность при эвакуации людей. Аварийное эвакуационное освещение требуется устанавливать у выходных дверей, на лестничных маршах, при изменении направления и пересечении эвакуационных маршрутов, у всех противопожарных средств и ручных пожарных извещателей. На лестничных клетках многоквартирных домов от шести этажей и выше. В помещениях, где присутствует более ста человек.

Аварийное освещение опасных зон – требуется для создания условий проведения работ повышенной опасности и поддержания работоспособности опасных производств. Монтируется в местах, где присутствует возможность гибели или получения травм при отключении рабочего освещения.

Резервное освещение – используется для продолжения или безопасного завершения работ. Оно должно устанавливаться в любых производственных помещениях, в супермаркетах и офисных центрах, в больницах и центрах управления транспортом, спасательных служб и тому подобных.

Характеристики аварийных светильников

Светильник аварийного освещения все чаще изготавливается на основе светодиодов, что позволяет экономить электроэнергию на случай внештатной ситуации. Среди прочих достоинств необходимо отметить:

эксплуатационные сроки от 30 тыс

часов;
низкий уровень потребления такими лампами электроэнергии, возможность работы на аккумуляторе;
отсутствие слепящего эффекта, подобные светильники дают мягкий, но довольно яркий свет, что важно для эвакуационных выходов;
ЛЕД лампы экологически безопасны, они не оказывают негативного влияния на зрение;
световые системы на диодах защищены от перегрева, они могут эксплуатироваться в самых сложных условиях;
большой модельный ряд, возможность изготовления стандартных прожекторов и ламп, линеек, подсветки для ступеней и выходов.. Светодиодный аварийный светильник с аккумулятором. Светодиодный аварийный светильник с аккумулятором

Светодиодный аварийный светильник с аккумулятором

Согласно принятым нормам, светодиодный аварийный светильник может использоваться в следующих ситуациях:

Около аварийных, эвакуационных выходов, основных входных групп, на лестничных площадках

Размещение таких светильников должно не только четко указывать на выход, но и обеспечивать необходимое точечное освещение участка.
Около знаков безопасности, эвакуационных схем, информационных табличек, подсвечивая важную информацию и акцентируя внимание на необходимых элементах безопасности.
В местах изменения направления для эвакуации, вдоль стен, определяя направление движения, в точках пересечения коридоров.
В точках, где находятся противопожарные щиты.. Схема размещения светильников аварийного освещения. Схема размещения светильников аварийного освещения

Схема размещения светильников аварийного освещения

При выборе аварийных светодиодных светильников надо учитывать, что ЛЕД светильники должны соответствовать следующим характеристикам: автономность, экономный расход электроэнергии, прочность и надежность, отсутствие слепящего света.

Светодиодные светильники для аварийных систем должны «уметь» работать автономно. Для этого используются аккумуляторные батареи, которые включают лампы в автоматическом режиме при отключении основных систем питания

Это очень важно, так как обычные прожекторы и лампы накаливания электричество расходуют быстро, то есть время их автономной работы крайне малое

LED лампы очень легко монтируются, нет необходимости в дополнительных системах крепежа. Корпуса ламп прочные и надежные, защищены от пыли и влаги, многие модели можно располагать на улице, например, указатели выхода.

Большой срок службы и простое обслуживание делают аварийные указатели лучшим вариантом для различных учреждений. Они не требуют частого обслуживания и регулярной замены ламп, средний срок эксплуатации составляет от 30 тыс. часов до 50 тыс. часов, техническое обслуживание часто заключается в проверке заряда аккумулятора.

Обслуживание и контроль работоспособности

Отличительная черта – наличие аккумулятора.

При вводе в эксплуатацию, батарею надо зарядить в течение 24 часов. В дальнейшем, даже если не возникло потребности во включении, требуется проработка в аварийном режиме, пока батарея полностью не сядет. Время до полной разрядки фиксируется и если оно отличается от показателей, указанных в паспорте более, чем на 30 процентов, то аккумулятор требует замены. Если все в порядке, то батарея снова заряжается.

Есть модели, на которых предусмотрено тестирование в режиме без отключения основного питания. Так намного легче проводить профилактику оборудования.

Места установки

Где должны быть расставлены аварийные светильники? К таким местам относятся:

коридоры и проходы на путях эвакуации

точки перепада уровней пола

повороты и перекрестки в коридорах

пункты медицинской помощи

места хранения средств пожаротушения

места экстренной связи

В последних пунктах помимо светильников еще должны быть установлены указатели. Причем эти указатели могут быть разных цветов. Например, если для маршрутов эвакуации применяются пиктограммы зеленного цвета, то для обозначения мест хранения огнетушителей, либо аптечек — красного.

Очень часто заходя в торговый центр можно увидеть табличку с обозначением аварийного выхода, но при этом фон надписи у нее настолько темный, что она толком и не светится.

Это противоречит нормам и такие знаки вешать нельзя.

во всех коридорах в местах пересечения с проходами

на лестничных маршах

перед каждым эвакуационным выходом

там где размещен план или схема эвакуации

перед входом в здание

В каких местах нужно организовывать антипаническое освещение? В первую очередь в помещениях больше 60м2. В бизнес центрах это залы Open Space, в кинотеатрах сам кинозал, в рядовых зданиях — столовые и т.п.

Данный вид подразумевает уровень освещенности в 2 раза меньше ранее рассмотренных, а именно — 0,5 люкс. Неравномерность при этом остается прежней — 1 к 40.

При этом антипаническое и эвакуационное освещение должны совмещаться друг с другом.

Нельзя сделать что-то одно, забыв про другое.

Цвет, размеры, количество и виды указателей

Как уже говорилось выше, указатели которые показывают направление путей эвакуации должны иметь зеленый фоновый цвет. Минимальная яркость в любой точке этого зеленого фона должна быть 2 кд/м2, если это незадымляемое помещение и оно оборудовано системами вытяжки-дымоудаления. Если этого нет — до 10 кд/м2.

Очень многие производители делают этот зеленый фон настолько темным, что он просто не пропускает свет. А человечек или другая фигурка в центре знака не яркого бело-контрастного цвета, а темного зеленоватого.

Старайтесь избегать таких изделий, это нарушение требований. Кстати высота знака напрямую влияет на дистанцию его распознавания. Грубо говоря, от этого зависит с какого расстояния вы его увидите.

Чтобы высчитать это расстояние, необходимо высоту значка в метрах, умножить на коэффициент 200.

Для пиктограммы шириной 20см дистанция распознавания будет: L=h*200=0,2*200=40 метров.

Если ваш коридор гораздо длиннее, то и количество знаков увеличится.

Одного в самом конце уже будет не достаточно. Исходя из этого и рассчитывается их общая потребность.

Для того чтобы просмотреть виды указателей, их обозначение и применяемость, нажмите на крестик.
