Простая схема усилителя звука
Любой низкочастотный каскад, предназначенный для воспроизведения музыки, состоит из предварительного блока, регуляторов тембра или эквалайзера и оконечного каскада. Если устройство предназначено для работы с несколькими источниками звука, следует предусмотреть селектор входов. Так как уровень сигнала с различных устройств отличатеся друг от друга, то в селекторе учитывается возможность выравнивания входных напряжений за счёт усиления или ограничения. Самым чувствительным является микрофонный вход, а самым «грубым» является вход, предназначенный для подключения линейного выхода магнитолы или тюнера. Принципиальная схема предварительного каскада может быть собрана на транзисторах или операционных усилителях.
Простая схема усилителя звука с регулировками звука и регуляторами тембра реализована на одном транзисторе обратной проводимости. В схеме рекомендуется использовать КТ315 или КТ3102 с любым буквенным индексом. Резистором R8, на коллекторе транзистора, устанавливается напряжение 6 вольт, а резистор R1 можно заменить на постоянный. Его величина подбирается в зависимости от уровня входного сигнала.
Своими руками схему аудио усилителя легко собрать на операционном усилителе, который обладает высоким входным сопротивлением, широкой полосой обработки и малым уровнем собственных шумов.
В этой схеме используется микросхема К1401УД2, которая содержит 4 отдельных узла с общим питанием. На этой микросхеме собирается предварительный канал для стереофонического тракта. 2 ОУ работают в правом канале и 2 в левом. В монофоническом варианте можно использовать только два элемента. Устройство состоит из канала предварительного увеличения уровня с коррекцией входного напряжения и активного трёхполосного регулятора тембра, который работает по низким, средним и высоким частотам. Существенным недостатком предварительных каскадов на операционных схемах сводится к тому, что им требуется двухполярный источник питания, что заметно усложняет конструкцию.
Усилитель мощности звука так же может быть выполнен на различной элементной базе. Чаще всего для этой цели используются комплементарные пары транзисторов разной проводимости или специализированные интегральные микросхемы. Простой каскад собран на маломощных кремниевых транзисторах. Вместо пары КТ315-КТ361 можно использовать пару КТ3102-КТ3107.
Перед подачей питания динамик следует отключить, а вместо резистора R1 поставить цепочку из, соединённых последовательно, постоянного резистора на 33 кОм и потенциометра на 270 кОм. Включить питание и вращая движок потенциометра выставить в контрольной точке указанный ток коллектора. Затем замерить полученное сопротивление цепочки и заменить её на, ближайший по номиналу, постоянный резистор. Далее подбором резистора R3 нужно установить в той же точке половину питающего напряжения. Далее подключается динамик и на вход подаётся низкочастотный сигнал с источника звука. Схема не имеет регулятора громкости и тембра, поэтому к нему можно подключить любой предварительный каскад, имеющий эти функции.
Самодельный усилитель для сабвуфера в машину
Схема собрана на печатной плате из фольгированного текстолита. Конденсаторы С1 и С2 лучше использовать плёночные. При аварийной ситуации загорается красный светодиод в прерывистом режиме. Такой ситуацией является перегрев корпуса микросхемы, большие искажения сигнала или короткое замыкание на выходе.
Усилитель для саба в машину своими руками может быть смонтирован в одном корпусе с динамиком или установлен отдельно. Нужно обязательно предусмотреть доступ воздуха к радиатору, чтобы микросхема нормально охлаждалась. Потребляемый ток устройства может достигать 10 А, поэтому в цепи питания нужно поставить колодку с предохранителем, а соединение усилителя с аккумулятором выполняется толстым силовым кабелем.
Усилитель 10 W для сабвуфера своими руками
Если большая мощность не требуется, то собрать усилок для сабвуфера можно на интегральной микросхеме или транзисторах. Очень хорошую схему УНЧ для сабвуфера можно собрать на интегральной микросхеме TDA2003. Если использовать только один корпус, то выходная мощность будет порядка 10 ватт. Для низкочастотных автомобильных акустических систем чаще используется мостовое включение двух микросхем. Такое включение позволяет получить до 25 ватт на нагрузке в 4 Ома. Питание схемы осуществляется от бортовой сети автомобиля. Поскольку количество дискретных элементов в схеме небольшое, печатную плату можно разработать самостоятельно. Сделать усилок для сабвуфера можно без печатной платы, распаяв элементы на макетной плате со стойками или лепестками. Чтобы избежать перегрева корпусов микросхем их нужно монтировать на радиаторах с теплопроводящей пастой.
Схема вторая, продвинутая
На глаза попалась схема усилителя для наушников, которая называлась «Блок регулирования громкости и тембра для стереонаушников». (Автор — Анджей Космински, Hobby Elektronik, №2/2000, c. 48–49). Сами регуляторы громкости и тембра выполнены на микросхеме А1 — TDA1524A в типовой схеме включения. (Так было написано в журнале, в оригинальном описании на микросхему схема немного другая. Но здесь схема приводится именно в «опубликованнном» виде).
На сдвоенном операционном усилителе А2 собран «мощный» усилитель, способный работать на низкоомные наушники.
Глубина регулировки громкости (R2) от –80 до +21 дБ, тембра НЧ (R4) +/- 12дБ на частоте 100 Гц, тембра ВЧ (R5) +/- 10 дБ на частоте 10 кГц.
Максимальное входное напряжение не более 2,5 Вольт, напряжение питания 12 Вольт, потребляемый ток 40 мА. Регулировочные резисторы должны быть на 47 кОм с линейной зависимостью изменения сопротивления от угла поворота движка (так называемая группа «А»).
Сложностей в изготовлении возникнуть не должно. Если захотите питать усилитель от источника +12 Вольт из блока питания компьютера — придется принимать меры для защиты от помех по цепям питания (таким же образом, как поступают изготовители автомобильных магнитол — ставят специальные фильтры).
Любители стрелялок могут ограничиться данными конструкциями, а меломанам предлагается читать текст дальше.
Устройство для сабвуфера
Если предыдущие случаи не вызвали у вас вопросов, то и здесь все должно пройти гладко. Усилитель низких частот в домашних условиях можно сделать на базе микросхемы TDA 7294. Тут вам будет и мощная акустика с хорошим басами и прекрасный автоусилитель.
Кривая импеданса 15 сабвуфера относительно частот. Пик импеданса на ранней стадии соответствует резонансной частоте громкоговорителя. Наиболее распространенными из них являются динамики с номинальным импедансом 4 Ом или 8 Ом. Однако, несмотря на стандартизацию, ничто не мешает динамику со специфическими характеристиками.
Здесь мы можем применить практику. Если измерить с мультиметром импеданс громкоговорителя, мы измеряем только электрическое сопротивление, а не механическое сопротивление. Многим кажется странным, что 8-омный динамик отображает только 6. 4 на мультиметре, но мультиметр измеряет только электрическое сопротивление, а не механическое, поэтому значения всегда ниже.
Вам потребуется:
- Источник питания на три десятка вольт. Устройство должно быть двухполярным.
- Конденсаторы и резисторы, номиналы которых будут указаны на схеме сборочного чертежа.
Малогабаритный усилитель для маленьких колонок
Тот факт, что устройство будет неподвижным, только вам на руку. Это позволит расширить выбор адаптеров питания, подойдет любой имеющийся на руках. Малые размеры и приятный внешний вид бюджетного прибора можно обеспечить, если следовать следующим правилам:
Для всех целей настоящей статьи всегда учитывайте номинальный импеданс, указанный изготовителем. С другой стороны, если мы не знаем импеданса конкретного динамика, мы можем измерить электрическое сопротивление катушки и «округлить» значение до самого общего значения сразу после этого.
Это не идеальное правило, но оно помогает получить основу для расчета. В Физике Высшей школы одним из изученных предметов является «Ассоциация резисторов». Резисторы являются одним из наиболее распространенных элементов электроники и представляют собой не что иное, как части, которые имеют определенный электрический импеданс, учитывая материалы, которые были изготовлены и их конструкция. Они служат для «рассеивания энергии», т.е. для того, чтобы потратить немного электрической энергии, работающей в цепи, которая преобразуется в тепло.
- Работать необходимо с очень качественной печатной платой.
- Использовать нужно корпус из металла или пластика, который должен быть довольно-таки прочным.
- Нужно умело орудовать паяльником, чтобы не замазать устройство припоем.
- Желательно использовать только готовые гнезда.
- Радиатор не должен касаться ничего, кроме самой микросхемы.
Качественный усилитель звука своими руками Crown XLS
Технические характеристики:
- Общие гармонические искажения THD: от 20 Гц до 1 кГц: 0,5%
- Рабочее напряжение: +/-80 В постоянного тока
- Выходная мощность при нагрузке 8 Ом: 255 Вт (среднеквадр.)
- При нагрузке 4 Ом: 400 Вт (среднеквадратичное значение)
- Частотный диапазон: от 20 Гц до 22 кГц
- Входная чувствительность: 1,25 В среднеквадр. 400 Вт
- Коэффициент усиления схемы: 32 дБ
В мощных вариантах схемы других изменений не так много, только количество транзисторов. В дополнение к схеме усилителя Crown XLS 400 Вт была добавлена схема защиты динамика.
Большинство используемых пассивных компонентов были типа SMD, поэтому я поместил чертеж печатной платы 100×100 мм в две схемы, был добавлен потенциометр для регулировки громкости. Было организовано устройство сигнала и добавлены конденсаторы к входам напряжения силовых транзисторов.
Источник схемы качественного усилителя звука своими руками Crown XLS — ресурс, где многие любители хорошего звука заказали схему и получили хорошие результаты, а также есть те, кто модифицировал ее снова. Сайт поделился представленной версией как C-500, а также там есть много информации о трансформаторе и шасси.
Настройки схемы УНЧ мощностью 400 Вт
Для первого теста рекомендуется использовать низкое напряжение (2x35v…40v) в питании усилителя, на всякий случай аудиовход (in+) должен быть замкнут накоротко с шасси, а на выходе усилителя должно быть ноль вольт или очень низкое напряжение. Если на выходе будет высокое напряжение, то это проблема, проверьте все компоненты в цепи.
Если все пойдет хорошо, следующим шагом будет регулировка тока покоя, если в исходной схеме использовался постоянный резистор сопротивлением на 330 Ом, затем было решено, что лучше будет если установить в качестве регулятора подстроечный резистор на 500 Ом, если хотите, вы можете отрегулировать его на 360 Ом или подключить его напрямую к постоянному сопротивлению 360 Ом.
Для настройки тока покоя установите мультиметр на самый низкий диапазон измерения постоянного напряжения, при измерении падение напряжения на резисторах 5 Вт должно быть около 30 мВ..40 мВ. Если установлено слишком низкое значение, гармонические искажения будут высокими, при высоком значении транзисторы будут слишком нагреваться.
Транзистор MJE340 должен быть установлен на корпусе силового транзистора. Все транзисторы предназначенные для установки на радиаторе охлаждения, необходимо подключить через изолятор.
Будет полезно выполнить заземление и подключение к источнику питания, как показано на схеме ниже, чтобы уменьшить шум. Хорошие результаты подключения к качественному усилителю звука собранного своими руками, дает использование полного алюминиевого или базового алюминиевого шасси.
Для срабатывания схемы защиты громкоговорителя требуется напряжение 12… 15 В переменного или 18 В постоянного тока, если это невозможно, вы можете управлять им, при помощи ограничительного сопротивления в цепи положительного напряжения. Но если оно будет использоваться вентилятором для охлаждения, тогда потребуется сопротивление очень большой мощности, поэтому будет лучше подключить внешний источник питания.
Расчет ограничительного резистора для запуска схемы защиты громкоговорителя от основного входного напряжения будет следующим:
- Основное напряжение 80v (от + положительной цепи)
- LM7812 вход 18v
- Ток реле составляет 40 мА (вам нужно знать, сколько мА потребляет реле на 12v, которое вы будете использовать, мое реле потребляет 40 мА)
62v x 0,04 = 2,48 мощность резистора 2,48 Вт рекомендуется 3 Вт
Схема качественного усилителя звука собранного своими руками Crown XLS
В схеме усилителя 400 Вт все резисторы, кроме базовых резисторов 5 Вт, 3 Вт, 1 Вт и 10 Ом (1/4 Вт), в корпусе SMD 1206 дают лучший результат, если вы используете эти резисторы с допуском 1%. Я в аудиовходе установил транзисторы 2SA733. Если удастся найти оригинал (2SA872), будет лучше. Аналоги других транзисторов, кроме серии BF, написаны на плате.
Тестовое видео Crown XLS
https://youtube.com/watch?v=qV8Wlae5aBY
Crown XLS 300W 1200W PCB. Скачать файл — здесь
Скачать еще один архив: здесь
Предыдущая запись Усилитель звука своими руками мощностью 50 Вт
Следующая запись Микросхема 555 — применение таймера
Схема
Учитывая, что LM317 может работать с максимальным током в 1,5 А, на выходе получаем относительно небольшую выходную мощность. К счастью, это ограничение можно преодолеть путем соединения нескольких LM317 параллельно, как представлено на схеме:
Увеличение по клику
Максимальное входное напряжение для LM317 составляет 40 В, поэтому, казалось бы, запитать усилитель можно от двухполярного источника с напряжением не более ±20 V. Однако, операционный усилитель, допускает работу с максимальным напряжением питания ±18 В. Поэтому, по мнению автора, работа схемы от источника питания с напряжением ±15В будет вполне разумным и безопасным решением.
Определившись с напряжением питания мы можем рассчитать необходимый ток покоя. Для нагрузки сопротивлением 8 Ом он составит 15 В/8Ω=1,875 А. Теоретическая максимальная мощность будет составлять около 14 Вт, хотя на практике получилось 12 Вт при чисто резистивной нагрузке. Так как акустическая система далека по своим свойствам от резистивной нагрузки, ток покоя следует взять несколько больший, например, 2,2А. В этом случае величина токозадающего резистора составит 1,25/2,2=0,56 Ω.
При этом на резисторе будет рассеивать чуть меньше 3 Вт, поэтому рекомендуется использовать резистор мощностью не менее 5 Вт. При таких параметрах потребляемая мощность одного канала усилителя составит 30×2,2=66 Вт.
А что вы хотели? Класс «А»!
УНЧ СВОИМИ РУКАМИ
Уверен, многие из вас недовольны хрипами и искажениями от не серьёзных китайских компьютерных колонок. Я пробовал подключать несколько вариантов такой акустики к компьютеру, но ни один из них меня не устроил ни по качеству звука, ни по функциональности, а главное — по убогому дизайну. Поэтому пришлось попробовать сделать что нибудь путёвое самому. Тем более современные микросхемы позволяют спаять действительно неплохие по своим характеристикам УНЧ буквально за вечер. Вся электронная мелочь нашлась дома, покупались только микросхемы усилителей и выключатели с разъёмами для наушников.
Мощный усилитель 2х25 Ватт, сделан на микросхеме TDA7265 — это основной УНЧ. Подробное описание микросхемы УНЧ TDA7265 скачайте здесь.
TDA1517 — это небольшой, относительно маломощный УНЧ для наушников 2х5 Ватт. Превосходства его конечно очевидны хотя бы уже в показателях выходной мощности. Но я его делал не только для ушей, , а больше по удобству эксплуатации. Ведь чтоб подключить наушники с толстым штекером Jack 6,3 мм, возникнет много трудностей с переходниками, не говоря о том, что они не могут в полной мере и с приличным качеством прокачаться слабым усилителем.
Чаще всего внешний вид у покупных китайских колоночек оставляет желать лучшего и их хочется просто убрать под стол, чтобы их не видеть. Но тогда будет неудобно их включать. Данный же усилитель собраный своими руками и на свой вкус, будет находиться на видном удобном месте стола, являясь его своеобразным украшением, поэтому все гнёзда, регуляторы и кнопки УНЧ будут под рукой. Подсветка при желании отключается кнопкой на задней стенке УНЧ, чтоб не мешать пользоваться компьютером в темноте, но после следующего включения усилителя она автоматически включается опять.
Корпус для УНЧ был сделан из ДСП, после чего тщательно зачищен и покрашен в серьёзный чёрный цвет.
Индикатор хотелось сделать похожим на индикаторы знаменитых фирменных усилителей.
Регулятор сделан классический — большой круглый, и уж ни в коем случае не кнопочный. Чтобы при вращении чувствовалось что это вещь, а не какое нибудь игрушечное дешёвое барахло. На энкодере регулировка у меня отпала сама собой, нужна была подсветка положения на ручке, а бесконечно вращать с проводом её не получится. Поэтому решил сделать регулятор на переменном резисторе.
Опоры для самодельного УНЧ решено сделать в классическом стиле дизайна радиоаппаратуры — никелированные, но с небольшой изюминкой в стиле хай тек. У основания ножек используется голубая подсветка. Как видно из фотографий, это реализовано с помощью залитых синих светодиодов в основании ножек.
На передней панели УНЧ находятся: выключатель сети, выключатель АС, сигнал на наушники постоянный независимый от того включены колонки, или нет — это тоже часть задуманного плана. Сейчас не найдёшь усилителя с такой схемой, даже серьёзные дорогие усилители делают по принципу «воткнул наушники и нет сигнала на АС», а раньше все усилки делались именно по такой схеме. Для меня такая схема распределения сигналов очень актуальна.
В результате получилась вот такая симпатичная и строгая, с претензией на ретро, конструкция компьютерного УНЧ, собранного своими руками:
Форум по УНЧ
Как собрать усилитель звука
Начинающим радиолюбителям нет смысла браться за повторение сложных транзисторных схем с высокими параметрами. Для регулировки таких конструкций потребуется сложная измерительная аппаратура. Самым простым вариантом для начинающих будет повторение схем, выполненных на интегральных компонентах. Для начала можно своими руками собрать простой усилитель звука небольшой мощности.

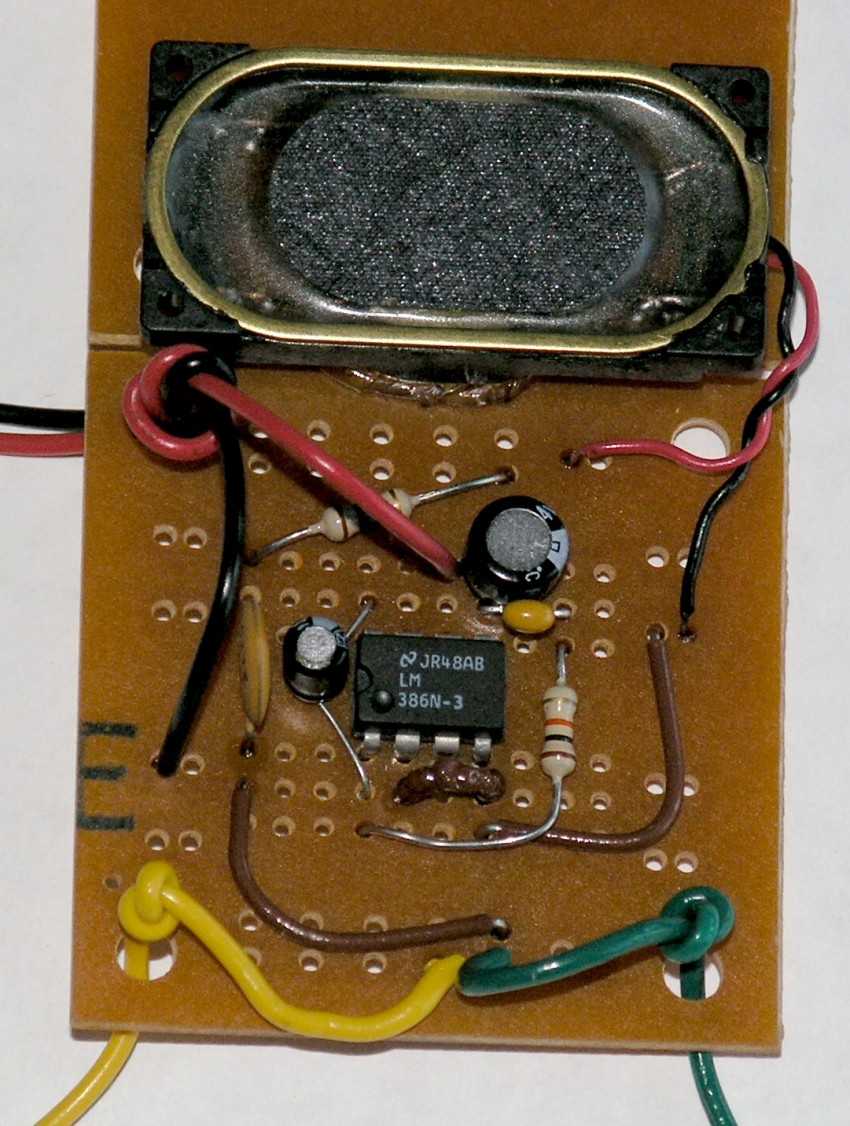

Микросхема LM386 работает в широком диапазоне питающего напряжения и обеспечивает мощность до 1,2 ватта на нагрузку 8 Ом. Коэффициент искажений сигнала не превышает 0,2%. Переменный резистор 4,7 кОм позволяет изменять коэффициент усиления от 20 до 200. Самодельное устройство можно собрать на макетной плате или навесным монтажом.
https://youtube.com/watch?v=tb7wlS37pCQ
https://youtube.com/watch?v=z0FeIBoCRyo
https://youtube.com/watch?v=0aWn85sY_dE
Подготовить детали для изделия
Для начала необходимо вырезать все части подготовленного шаблона. Для ножек «колокольчика» граммафона можно добавить 5-7 сантиметров. Если же есть желание сделать его более высоким, то можно добавить и больше, по своему усмотрению.
С помощью полученных кусочков шаблона нужно вырезать детали из картона. Главное — убедиться, что все кусочки восьмиугольного основания и «колокольчика» нарисованы на поверхности картона так, что могут в будущем легко согнуться. Гофрированные полосы должны находиться под углом 90 градусов от направления, в котором в будущем планируется сгибать детали.
Опрятный стиль или бабушка-миллениал: так называется новый стиль дизайна комнат
Мальчик изобрел машину для мытья рук и получил награду из рук президента Кении
Брат из досок сделал для сада оригинальную лесенку для цветов
https://youtube.com/watch?v=HRosQyAbp7E
https://youtube.com/watch?v=jGGhylrLBAQ
https://youtube.com/watch?v=YKrHafciI-A
Пошаговое руководство по изготовлению
Работы по изготовлению усилителя звука выполняются в соответствии со следующим руководством. Как сделать усилитель для колонок:
Если в работе будет использоваться не покупная макетная плата, а самостоятельно изготовленный модуль, следует в первую очередь заняться его оформлением. С помощью обыкновенной кисточки и лака на плате прорисовываются дорожки, соответствующие топологии выбранной схемы
Обратите внимание на то, что пересекающихся канавок в схеме быть не должно.
Плата высушивается, а затем погружается в заранее разведенный раствор хлорного железа. Модуль следует травить в течение длительного времени – от нескольких часов до суток
В том случае, если раствор хлорного железа подогревается, времени на травление уйдет намного меньше, но и понизиться качество защитного слоя.
На плате с помощью дрели высверливаются отверстия под выбранные радиоэлементы.
Канавки, расположенные на плате, покрываются припоем. Затем следует черед установки радиодеталей, монтаж которых следует производить в точном соответствии с выбранной схемой. После предварительного монтажа все детали запаиваются.
Радиатор монтируется на плоскости подложки платы.
С помощью паяльной станции соединяются провода, ведущие на звуковой выход.
К практически собранному усилителю присоединяются колонки.
На вход подается сигнал с помощью обычного плеера или смартфона.
Подается питание и проводится окончательный тест собранного усилителя.
Устройство для наушников
Усилители для мобильного телефона питаются в основном за счет батареек, поэтому важно собрать прибор с низким потреблением энергии
Представленная далее инструкция соответствует этому требованию
Если владельцу не так важно портативность, можно встроить разъем для питания от электросети
Не рекомендуется использовать импульсные детали, так как они могут создавать помехи и ухудшать качество звука.
Для создания самодельного устройства лучше выбрать следующие элементы:
- медный кабель 30-40 см;
- вход для адаптера;
- микросхема KA2209;
- вход для штекера;
- 4 конденсатора 100 мкФ.
Схемой для сборки можно пользоваться от аналогичной платы TDA2822. От использования радиатора можно отказаться, выполнив устройство навесным монтажом.
Модули самодельного аудиокомплекса
Усилитель имеет:
- четыре аналоговых линейных входа;
- один корректирующий вход для проигрывателя;
- выход на АС;
- выход на наушники;
- выход дистанционного управления (RC5);
- управление звуком и баланс отключаемые функцией Direct;
- регулятор громкости с мотором;
- индикатор активного входа и прикрепленных функций;
- четыре гнезда, в том числе одно с клеммами питания.
Селектор входа сделан на небольших реле, это простое и эффективное решение, обеспечивающее минимальные искажения сигналов. На той же самой плате установлен фоно-корректор предусилитель с пассивной коррекцией, реализованный на операционных усилителях; блок питания предварительного усилителя со стабилизаторами LM317 и LM337.
Модуль регулировки громкости, помимо базового элемента, который представляет собой потенциометр с двигателем, также содержит систему управления двигателем потенциометра; звуковой буфер, реализованный на полевых транзисторах, система Contour, активируемая реле, а также другие электромагнитные реле, которые отключают управление тембром и балансом (функция Direct).
Схема регулятора тембров была взята из решений Marantz. Это активная коррекция, сделанная на операционных усилителях. Кроме того, этот модуль был дополнен контроллером баланса громкости.

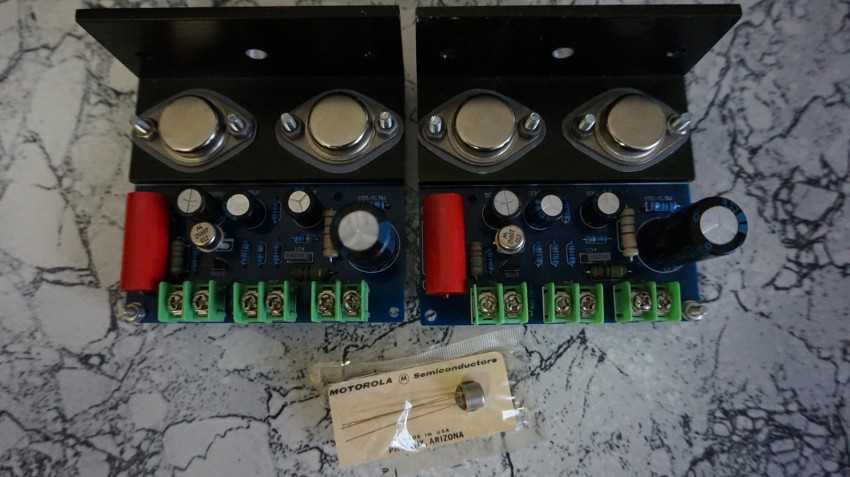

Усилители мощности выполнены в виде отдельных блоков для отдельных каналов. Их схема была основана на проверенном годами проекте. Платы УМЗЧ были оснащены выпрямителями и фильтрующими конденсаторами. В усилителях мощности решено было отказаться от токовых систем защиты. На отдельной плате рядом с разъемами динамиков есть предохранители, которые и защищают динамики от чрезмерного тока.
Полезное: Сабвуфер в багажник авто: компактный саб своими руками
Усилитель оснащен дополнительным УНЧ для наушников, независимым от главного усилителя мощности. При прослушивании через наушники клеммы питания УМЗЧ отключаются. Применяемый усилитель для наушников целиком выполнен на дискретных элементах.
Усилитель управляется микроконтроллером из семейства AVR — AtMega8515. Он отвечает за управление устройством и сигнализацию рабочего состояния. Он также используется для управления другими компонентами устройства через разъем управления на задней панели.
Усилитель оснащен функцией Sleep, и после завершения обратного отсчета он отправляет сигнал выключения на подключенные устройства. Всё может управляться с помощью локальной клавиатуры или удаленно, используя соответствующие команды пульта дистанционного управления, работающие кодом RC5.

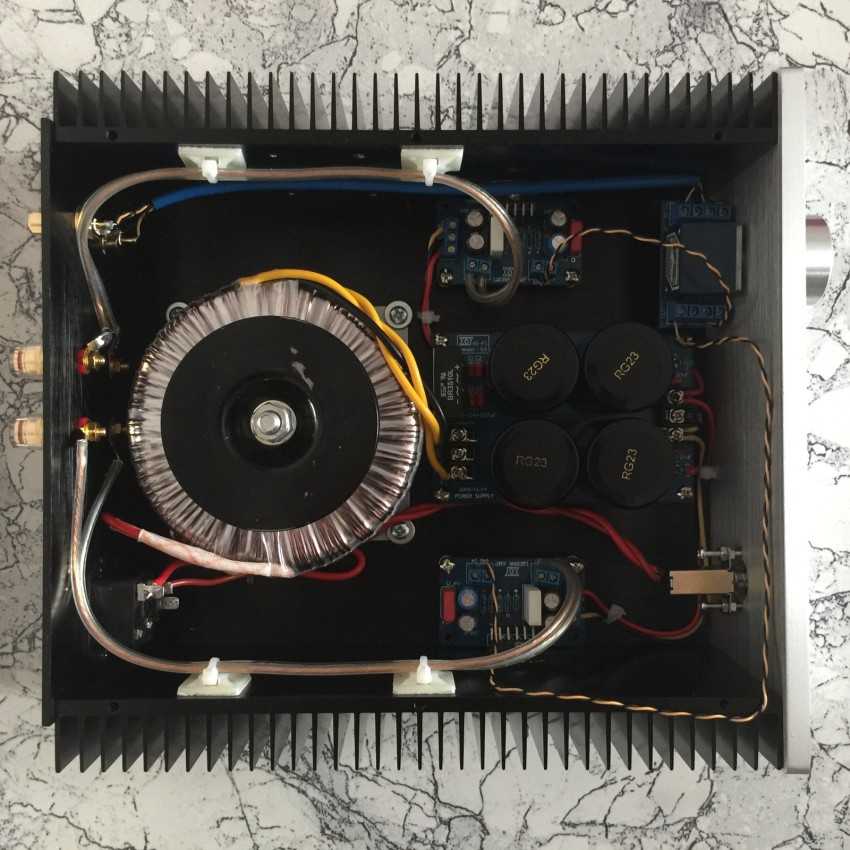

Три трансформатора используются для питания всего домашнего усилителя. Два по 120 ВА обеспечивают питание усилителей мощности, они переключаются в релейный режим, который также активирует специальный разъем питания на задней панели усилителя. Реле отключается в режиме ожидания, но включается в активном режиме, хотя оно отключается при прослушивании через наушники.
Маленький трансформатор 15 ВА подает питание на систему управления усилителем, и во время активной работы активирует реле, через которое контакты напряжения подаются на блок питания, питающий весь предварительный усилитель, а также усилитель наушников.
