Тонкости монтажа проводки под полом

Содержание

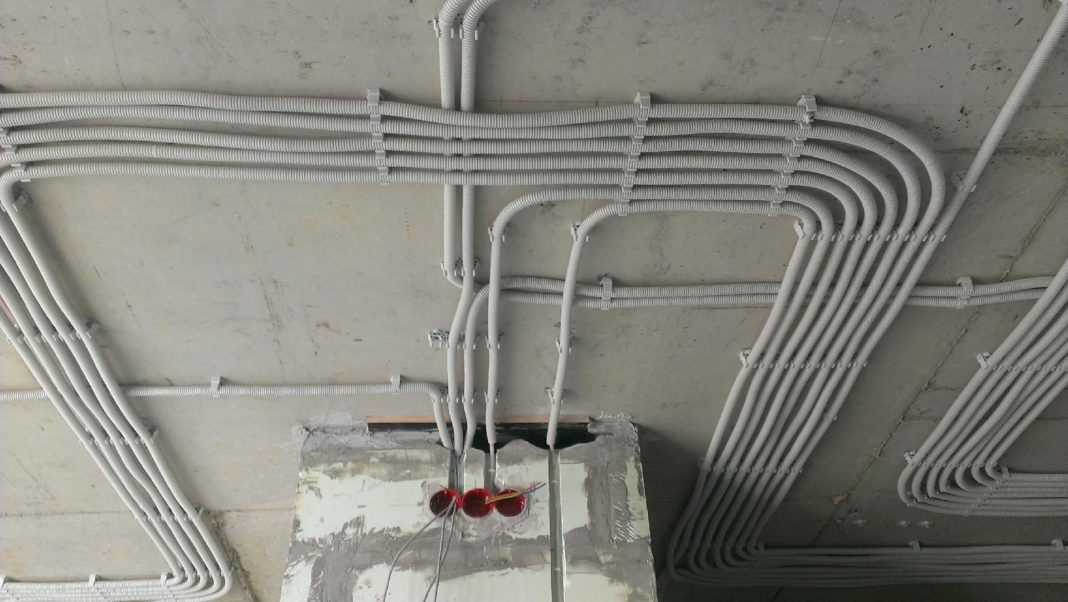

Разводка проводки по потолку

Выбор перекрытия в качестве основания для монтажа позволяет выполнить разводку освещения по наикратчайшему пути, так как именно по потолку производят монтаж большего числа осветительных приборов.

Проводка по потолку является наиболее безопасной, с большим сроком эксплуатации. Монтаж может выполняться:

  • на скобах;
  • в металлических трубах;
  • в трубах ПВХ;
  • в гибких рукавах;
  • в кабель-каналах.

Скрытый вариант производят в каналах железобетонных плит перекрытия, при электрификации новых домов. Планы и схемы монтажа электропроводки и других коммуникаций регистрируются в проектной документации, что облегчает в дальнейшем замену вышедших из строя элементов сети.


Открытый способ допускает крепление проводников непосредственно к перекрытию. Самый простой вариант – монтаж скобами по потолку. Такая проводка используется в складских помещениях, но может применяться в жилом здании, если предполагается установка подвесного (натяжного) потолка, как показано на фото.


При разводке по потолку запрещается штробление железобетонных перекрытий, так как это может ослабить плиту и привести к аварийной ситуации. Делать штробы можно в слое штукатурки.

Правила монтажа электропроводки в полу

ПЛЮСЫ И МИНУСЫ АКТУАЛЬНОСТЬ МЕТОДА ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТ ОСНОВНЫЕ ЭТАПЫ ПРОКЛАДКИ

До недавнего времени монтаж электропроводки в доме или квартире осуществлялся почти исключительно по стенам. Этот способ крайне затратный и трудоемкий, так как требует наличия штроб или толстого слоя штукатурки для сокрытия кабелей.

После широкого распространения подвесных и натяжных потолков проводку практически сразу перенесли в техническое пространство между перекрытием и потолком.

Однако такой вариант также требует значительных объемов штробления стен, особенно если розетки и выключатели располагаются снизу.

Третьим способом является расположение проводки под полом. В данной статье мы расскажем об особенностях прокладки электропроводки под деревянным полом и в бетонной стяжке.

Рассмотрим достоинства и технические ограничения каждого метода, а так же основные правила выполнения работ.

Фальшпотолок

Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.


Прокладка кабеля над фальшпотолком Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.

Гипсокартон

Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.


Проводка в потолке из гипсокартона

Рейки

Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.


Осветительные приборы в реечном потолке

Кассеты

Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.


Монтаж подвесного потолка Армстронг

Натяжной

Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.

Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.


Разводка электрики над натяжным потолком

Электропроводящая панель

Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.


Светодиодное освещение с помощью токопроводящих панелей

Советы по монтажу

  • Свободный конец провода, который заводится в распределительный короб должен быть длиной как минимум 20 см. Это касается и провода под люстру. Лишний провод можно спрятать в самой люстре, зато будет возможности обрезать оплавленный провод при необходимости. Одна из основных задач при монтаже проводки – предусмотреть любую неприятность.
  • При использовании пластика или гофры под каналы, нужно внимательно следить за провисающими участками и ликвидировать их с помощью специальных металлических или керамических клейм.
  • Отступ проводки от стены должен составлять минимум 5 см. Это предохранит провода от возможного замачивания, если вдруг соседи сверху забудут выключить кран.


Ликвидируйте провисающие участки при использовании гофры

Как вы видите, в скрытом монтаже проводки нет ничего сверхъестественного

Важно правильно выбрать материалы и провода, а так же с особым вниманием подходить к заделке и расположению распределительных коробов. Приведенные советы позволят вам качественно смонтировать проводку, не допустить грубых ошибок и скрыть коммуникации от посторонних глаз

Преимущества и недостатки проводки в стяжке

Теперь можно рассмотреть, чем электропроводка в стяжке полов выгодно отличается от других вариантом монтажа электрической сети, и в чем ее недостатки. Начнем наш разговор конечно с преимуществ.

Главным из них является меньшее количество работ по штроблению стен. В зависимости от расположения электрических точек объем работ снижается на 50 – 70%. Но совсем без штробления обойтись не удастся, да еще и штробы должны быть более глубокими.


Монтаж электропроводки в стяжке намного проще чем под потолком

  • Следующий явный плюс — это упрощение самого процесса монтажа электропроводки. Ведь большинство соединений вы выполняете в удобном положении, а не с задранными вверх руками, которые постоянно затекают.
  • Еще одним преимуществом можно назвать большую ремонтопригодность такой проводки. Так как она выполняется в гофре, то заменить провод становится значительно проще. Проводка же по стенам обычно выполняется непосредственно, что практически исключает возможность замены провода без долбления стен.


Электропроводка под полом в деревянных домах

  • Ну, а теперь минусы. Первый и самый большой из них это цена. Ведь гофра далеко не такой уж дешевый материал, а ее количество для всей квартиры будет измеряться десятками если не сотнями метров.
  • Единственное исключение в этом плане составляют деревянные дома. Дело в том, что согласно норм ПУЭ монтаж в таких домах должен осуществляться только в металлической гофре. В связи с этим для таких строений данный минус можно смело отбросить.


Соблюдайте правила монтажа дабы не было растрескивания стяжки в дальнейшем

  • Последний недостаток состоит в том, что при монтаже проводки в стяжке технология более требовательна к соблюдению правил. Ведь при выборе более мягкой гофры или при нанесении недостаточного покрытия из бетона вполне возможно образование пустот, продавливание и дальнейшее разрушение стяжки.
  • Кроме того, нельзя забывать, что пользоваться созданной электросетью вы сможете не сразу, а лишь после полного высыхания бетона. Что во время строительных работ может стать серьезным недостатком.


Заземление металлической гофры

Что касается вопросов безопасности, то здесь можно смело отметить полный паритет обычной скрытой проводки и проводки в стяжке. В некоторых случаях безопасна одна, но можно привести случаи, когда безопаснее другой вид прокладки. Но это только при условии заземления металлической гофры, труб или коробов, чего и требуют нормы ПУЭ. При использовании пластиковых изделий безопасность у проводки, проложенной по стенам выше.

Способ крепления

При прокладке без гофры, кабель как правило крепится стяжками, либо дюбель хомутами, имеющими в своем составе эти самые стяжки.

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.

Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.

Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.

А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.

Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.

Проводка в полу подробная инструкция фото

Проводка в полу считается достаточно популярным способом монтажа. Этот способ используют не все, но он также считается популярным. Выбирать или нет, этот способ прокладки кабеля решать только вам.

Здесь вы узнаете, как сделать проводку в полу. Мы представили для вас подробное описание всех этапов работы. Также вы можете просмотреть все преимущества и недостатки этого способа прокладки.

Проводка в полу: плюсы и минусы

Перед тем как провести монтаж проводки в пол вам обязательно необходимо изучить плюсы и минусы этого способа.

Проводка в полу имеет ряд плюсов, к которым относят:

  1. Надежная безопасность. Если вы решите провести проводку под полом, тогда у вас не возникнет ситуации, когда вы случайно можете пробить проводку гвоздем или перфоратором.
  2. Значительная экономия. Для того чтобы провести правильный монтаж проводки в полу вам потребуются минимальные растраты. Сэкономить свои средства вы можете на длине кабеля.
  3. Простота электромонтажных работ. Вам не нужно делать ничего сложного. Все что от вас может потребоваться так это положить кабель в гофрированную трубу.

Кроме плюсов можно также выделить и минусы, которым относятся:

  1. Сложность замены электропроводки. При возникновении поломок вам сложно будет добраться до проблемного участка.
  2. Высокие растраты на покупку гофрированной трубы.

Проводка в натяжном потолку монтируется подобным способом.

Где использовать проводку в полу

Проводка в деревянном полу необходима в двух случаях. Первый случай – это когда вы приобрели себе новую квартиру. Довольно часто в новых помещениях застройщики разводят проводку по полу.

Чтобы не выполнять штробление стен, вам необходимо просто вывести кабель для розеток и выключателей. На кабель, который располагается в полу можно просто залить стяжку. Этот способ считается хорошим, так как вам не нужно будет штробить стены.

Вторая ситуация считается более актуальной. Когда вы проводите электрическую проводку в деревянном доме, тогда вам следует выбирать делать ретро проводку или размещать провод в кабель каналах. Оба способа считаются плохими. Электрическая проводка в полу деревянного дома позволит одновременно решить эту проблему. Благодаря этому способу проводку можно разместить практически в любой комнате.

Основные правила монтажа

Теперь пришло время узнать, как самому провести проводку в полу. Проводка в полу должна выполняться при соблюдении следующих рекомендаций:

  1. При прокладке кабель обязательно должен быть защищенным гофрой. Монтировать проводку без гофрированной трубы можно, но только вам будет сложно проводить замену кабеля.
  2. Проводка в полу не должна скручиваться. Все соединения должны проводиться только в распределительных коробках. Перед началом монтажа вам необходимо нарисовать схему, где будут располагаться распределительные коробки.
  3. Гофрированная труба не должна заполняться больше чем на 40%.
  4. Длина одной трассы не должна превышать больше 20 метров. Чтобы решить эту проблему вам необходимо использовать транзитные коробки.
  5. При прокладке проводки в полу нельзя прокладывать ее на лагах. Лучше предварительно создать специальные отверстия, через которые будет проходить ваш кабель.
  1. Нельзя создавать больше двух поворотов кабеля.
  2. Когда прокладывается проводка в полу вам необходимо предварительно обработать дерево специальными средствами.
  3. Толщина стяжки над гофрированной трубой не должна быть менее 3 сантиметров.
  4. Нельзя накладывать трассы друг на друга.

Сделать проводку в гараже также можно в полу. При прокладке проводки вам обязательно необходимо учитывать все правила и рекомендации, которые мы указали. Перед тем как приступать к заливке стяжки вам необходимо проверить качество своей проводки. Проверить ее работу можно с помощью мультимера. Если вы все сделали правильно, тогда можете приступать к установке светильников и розеток.

Читайте: проводка в гипсокартоне.

Особенности электромонтажных работ

Прежде чем рассказать о прокладке проводки под гипсокартоном, обратимся к ПУЭ, что в нём об этом сказано? В пункте 2.1.4 (Глава 2.1 ПУЭ) даны определения скрытой и открытой проводки:

  1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п…
  2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций.

В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: «…проложенная внутри конструктивных элементов зданий и сооружений…» и «…пустотах строительных конструкций …». Отсюда делаем вывод, что такая проводка является скрытой.

Одним из основных пунктов ПУЭ который описывает правила прокладки проводки под гипсокартонном это п. 7.1.38:

«7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять:

  • за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;
  • за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео:

Если черновой потолок оштукатурен или это бетонная плита – то проводку можно прокладывать непосредственно по нему, а если потолок выполнен из сгораемого материала, например дерева, то обязательна прокладка в сплошных металлических трубах (не металлических гофрах или металлорукавах, так как они не обладают локализационной способностью. Или в ПВХ-трубах или открыто при условии, что расстояние в свету от кабеля с оболочкой из сгораемых материалов до сгораемой конструкции будет не меньше 10 мм (ПУЭ 2.1.37.).

В результате проводка под гипсокартоном должна быть проложена в гофрированных трубах – этот способ подходит для всех перечисленных случаях и более того выполняется требования сменяемости проводки приведенное в ПУЭ п. 7.1.37. Кабель используйте ВВГнг-LS – по ПУЭ он классифицируется как кабель с оболочкой из несгораемых или трудносгораемых материалов. Тогда согласно табл 2.1.3 ПУЭ – его можно прокладывать по любым поверхностям непосредственно.

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы – она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Соединения выполнять в распределительных коробках, но согласно ПУЭ п. 2.1.23 – соединения должны быть доступны для обслуживания и ремонта. Если мы зашьем стены или потолок гипсокартоном – они станут не доступны. В этом случае можно делать соединения с помощью сварки или опрессовки. Согласно ГОСТ 50571.5.52-2011 п. 526.3, разрешается делать такие соединения недоступными для периодического осмотра и ремонта.

Проблема, с которой могут столкнуться электрики-новички – протягивание кабеля через гофру. Рекомендуем сразу же просмотреть видео пример, в котором предоставлена простейшая технология протягивания провода через гофрированную трубу:

Хитрость электриков

Основные правила монтажа

Теперь пришло время узнать, как самому провести проводку в полу. Проводка в полу должна выполняться при соблюдении следующих рекомендаций:

  1. При прокладке кабель обязательно должен быть защищенным гофрой. Монтировать проводку без гофрированной трубы можно, но только вам будет сложно проводить замену кабеля.
  2. Проводка в полу не должна скручиваться. Все соединения должны проводиться только в распределительных коробках. Перед началом монтажа вам необходимо нарисовать схему, где будут располагаться распределительные коробки.
  3. Гофрированная труба не должна заполняться больше чем на 40%.
  4. Длина одной трассы не должна превышать больше 20 метров. Чтобы решить эту проблему вам необходимо использовать транзитные коробки.
  5. При прокладке проводки в полу нельзя прокладывать ее на лагах. Лучше предварительно создать специальные отверстия, через которые будет проходить ваш кабель.
  1. Нельзя создавать больше двух поворотов кабеля.
  2. Когда прокладывается проводка в полу вам необходимо предварительно обработать дерево специальными средствами.
  3. Толщина стяжки над гофрированной трубой не должна быть менее 3 сантиметров.
  4. Нельзя накладывать трассы друг на друга.

Читайте: проводка в гипсокартоне.

Это интересно: Пудра бронзовая для окрашивания труб с электропроводкой (видео)

Требования к монтажу в зависимости от типа прокладки

Правильный монтаж предполагает не только соблюдение общих правил: для каждого вида прокладки электросети в квартире разработаны специальные требования.

Открытая прокладка

Самым простым способом является открытая прокладка. Смотрится, конечно, не совсем красиво, но зато не надо под провода штробить стены. В квартире такой метод представить трудно, а вот в подсобных помещениях загородных домов такая картина – не редкость. Но даже для такого примитивного способа прокладки существуют свои требования:

  • Для выполнения электропроводки открытым способом применяются плоские провода АПРВ, АПР или АППВ. Если стены помещения горючие (например, выполненные из дерева), между проводами и основанием прокладываются асбестовые листы толщиной не менее 3 мм. Расстояние от провода до края листа – свыше 5 мм. Асбестовую прокладку крепят к стене гвоздями с шагом от 200 до 250 мм в шахматном порядке. Для нескольких групп проводов допускается использование одной общей прокладки из асбеста (расстояние между смежными проводами должно быть 5 или более мм).
  • К стене провод крепится жестяной полоской через картонную прокладку. Причем для этой цели используется специальный картон-электроизолятор. Ширина и длина прокладки должны превышать аналогичные размеры жестяной скобы на несколько миллиметров. Провод должен обхватываться крепежным элементом достаточно плотно.
  • Внутри соединительной коробки нельзя допускать соприкосновения изолированных концов проводов.
  • Перед вводом в коробку провода прикрепляются к стене. Расстояние от корпуса коробки до элемента крепления – 50 мм.

Розетки и выключатели при проводке открытым способом монтируются на специальных подрозетниках: пластиковых или деревянных. Их диаметр превышает аналогичный размер розеток на 8 – 10 миллиметров.

Закрытого типа

Самый безопасный способ прокладки внутренней электросети – закрытый. Провода в этом случае находятся внутри негорючего материала. Они недосягаемы для случайных механических повреждений, не окисляется и не угрожает квартире пожаром.

Электропроводка скрытого типа в квартире

  • Если стены дома возведены из дерева, то закрытая проводка, как и открытая, выполняется по асбестовым листам. Эти требования не действуют, если дом построен из кирпича или железобетона.
  • Не допускается пересечение плоских проводов. Если это неизбежно, место пересечения следует усилить изоляционной лентой (3 – 4 слоя на каждый провод).
  • В штробах провода закрепляются при помощи алебастра. Часто используют специальные пластиковые хомутики. При закрытой проводке не допустимо использование гвоздей в качестве крепежных элементов.
  • Ответвления и соединения проводов выполняются методами сварки, опрессовки либо пайки. Можно данные операции произвести при помощи специальных зажимов в пространстве ответвительных коробок.
  • Если стены в квартире обшиты гипсокартоном, электропроводка отлично размещается под его слоем и не требует штробления канавок в основании. В гипсокартонных листах сверлятся несколько отверстий довольно большого диаметра – от 30 до 40 мм по направлению трассы проводки. Через эти отверстия можно протолкнуть проволочную петлю, при помощи которой и протягиваются провода в нужном направлении. Однако это актуально только тогда, когда замена проводки производится в уже отделанном помещении. Если гипсокартон еще не смонтирован, проще сначала выполнить разводку электросети, а потом обшивать стены.

Комбинированный метод

Прокладка электропроводов внутренней сети в квартире может осуществляться и комбинированным способом с использованием кабель-каналов. Такой метод – нечто среднее между открытым и закрытым типами монтажа проводки. Кабельный канал может быть изготовлен из негорючего пластика, алюминиевого сплава или оцинкованной стали. Монтируется он легко, но в этом деле присутствуют некоторые требования,нарушив которые, можно обречь себя на бесконечные переделки:

Первым делом надо правильно выбрать тип короба. В продаже есть несколько вариантов исполнения кабельных каналов. Это и настенные модели, напольные плинтусы, модификации потолочного типа и пр. Самым распространенным (и самым практичным) вариантом является настенный кабель-канал, изготовленный из пластика.

Выбор материала и сечения проводов

Для того чтобы проложить проводку, вам необходимо знать, какие провода купить и какое у них должно быть сечение. На современном рынке стройматериалов и электротехники можно найти великое множество продукции разнообразных брендов. Но для нас достаточно будет знать два основных вида, которые представляет рынок — это ВВГ и ПВС. ВВГ — винил-винил голый, то есть, каждая жила в виниловой изоляции, а все эти жилы — еще в одной изоляции. Обычно в строительных магазинах такой кабель только одножильный, то есть, его жилка литая, а не из сотни тоненьких проволочек.

ПВС — провод с виниловой изоляцией соединительный. Самый распространенный медный провод, который используют как для проводки, так и для изготовления переносок и других приспособлений. Данный кабель выполнен из меди и имеет многожильные провода, то есть, одна его жилка состоит из сотни тоненьких жилок, это положительно сказывается на его электропроводности и в целом — на качестве изделия.

Если вы собираетесь частично изготовить проводку, то тогда вы должны узнать, какими проводами она у вас уже смонтирована. Если медь одножильная, выбирайте ВВГ, если алюминиевая лапша, то выбирайте АВВГ — тот же самый ВВГ, только алюминиевый. Если вы полностью решили менять проводку, тогда однозначно остановите свой выбор на кабеле ПВС.

Выбираем сечение. Обычно современную проводку изготавливают отдельно для группы освещения и для группы розеток, а на особо мощные потребители — и вовсе ведут отдельную линию от щитка. Так вот, линию для освещения ведут с помощью провода 1,5 мм², а розеточную линию достаточно будет проложить проводом 2,5 мм². Кстати, данные значения соответствуют ПУЭ.

Если вы хотите индивидуально рассчитать сечение проводников, тогда посчитайте всю нагрузку на линию. Например, мы ведем отдельную линию на кухню. Там у нас расположена стиральная машина (1,5 кВт), чайник электрический (2 кВт), микроволновка (1,5 кВт), мелкие кухонные приборы, такие как миксер и блендер (1 кВт). Складываем все вместе и получаем, что при одновременном использовании потребляемая мощность составит 6 кВт/ч. 6000/220=27 ампер, — это ток, потребляемый вашими приборами.

Провод в 2,5 мм² пропускает именно 27А, кабель 1,5 мм² пропускает ток в 4,1А. Если у вас более мощная техника, например, электроплита, тогда берите более мощный кабель — 4 мм², который способен пропускать ток в 38А. Если у вас планируется светодиодное освещение, — тогда на группу освещения выберите 1 мм². Меньше брать не стоит, так как не исключены случаи установки обычных вольфрамовых ламп. Опираясь на данные цифры, рассчитываем сечение наших проводников.

Выбор способа прокладки

Существует два вида проводки: скрытая и открытая.

Монтаж проводки в помещениях может осуществляться по полу, по стенам, по потолку. Какой способ предпочтительнее зависит от:

  • эксплуатационного назначения объекта;
  • материала конструкций, на которых будет осуществляться монтаж;
  • типа кабеля;
  • расположения потребителей.

Если в доме планируется подключение большого числа розеток, расположенных близко к напольному покрытию, можно сэкономить на кабеле, выполнив разводку по полу.

При подключении светильников, очевидно, что разводку лучше произвести по потолку. Проводка по стенам не даёт экономии в материалах и предполагает большой объём трудоёмких работ, например, при штроблении.

Значительно дешевле обойдется монтаж электропроводки по полу или по потолку, если предполагается установка подвесного (натяжного) потолка или планируется стяжка пола. Проводка в данных конструкциях не потребует дополнительных финансовых затрат для маскировки линий сети.

Рассмотрим преимущества и недостатки монтажа проводки по потолку и по полу.

Основные правила монтажа

Теперь пришло время узнать, как самому провести проводку в полу. Проводка в полу должна выполняться при соблюдении следующих рекомендаций:

  1. При прокладке кабель обязательно должен быть защищенным гофрой. Монтировать проводку без гофрированной трубы можно, но только вам будет сложно проводить замену кабеля.
  2. Проводка в полу не должна скручиваться. Все соединения должны проводиться только в распределительных коробках. Перед началом монтажа вам необходимо нарисовать схему, где будут располагаться распределительные коробки.
  3. Гофрированная труба не должна заполняться больше чем на 40%.
  4. Длина одной трассы не должна превышать больше 20 метров. Чтобы решить эту проблему вам необходимо использовать транзитные коробки.
  5. При прокладке проводки в полу нельзя прокладывать ее на лагах. Лучше предварительно создать специальные отверстия, через которые будет проходить ваш кабель.
  1. Нельзя создавать больше двух поворотов кабеля.
  2. Когда прокладывается проводка в полу вам необходимо предварительно обработать дерево специальными средствами.
  3. Толщина стяжки над гофрированной трубой не должна быть менее 3 сантиметров.
  4. Нельзя накладывать трассы друг на друга.

Читайте: проводка в гипсокартоне.

Тонкости прокладки кабеля в стяжке пола

Рассмотрим определенные нюансы, связанные с прокладкой электрического кабеля под бетонной стяжкой.

Разметка и схема

Первый этап выполнения работ — нанесение разметки. Примите решение касаемо мест расположения гофры, в которую продевается кабель. Не забывайте о других элементах системы, которые могут быть как в полу, так и на стене. Затем перенесите получившуюся схему на бумагу, отметив расположение каждого кабеля, что может пригодиться в дальнейшем, когда придется сверлить пол для монтажа паркетной доски. Благодаря точной схеме вы исключите повреждение кабеля. Обязательно законспектируйте габариты используемого провода и расстояние, на котором трасса находится от стены. Если есть точные данные, то укажите глубину закладки в бетонной стяжке.


Схема прокладки электрики в полу

Разметка также упростит дальнейший монтаж подрозетников, связанный со штроблением стен для подведения проводки. Работа будет выполнена намного точнее, элементы конструкции будут распределены ровно. Да и в целом можно будет заранее оценить, насколько удобно текущее расположение электрических точек.

Установка розеток и выключателей

Перед монтажом и подключением розеток напряжение в доме снимают. Далее используют трехжильный провод и устанавливают розетку путем зажима фазного и нулевого кабеля. Защитную жилу присоединяют к соответствующему контакту. Те же действия выполняют в распределяющем щитке, подключая нужный провод, отходящий к розетке. Аналогично подключают нулевой и защитный кабель.

Если необходимо поставить несколько розеток, можно воспользоваться следующей схемой:

  • подключают первую розетку;
  • делают перемычки от силового контакта подключенной розетки к неподключенной;
  • те же действия выполняют с защитным контактом.

При подключении выключателя понадобится два провода без защитного кабеля. Его присоединяют непосредственно к осветительному прибору:

  • сначала определяются с фазным и нулевым проводком в распределительном щитке;
  • от нулевого контакта в щитке подключают один из выводов осветительного прибора;
  • от фазного контакта в распределительной коробке присоединяют ввод выключателя, который зачастую размещен сверху;
  • подключают провод к выводу выключателя и соединяют его с осветительным прибором.
