Как собрать цветомузыку?

Содержание

Краткое описание радиоэлементов

Радиоэлементы для электрической схемы вполне доступны, приобрести их в ближайшем магазине электротоваров не составит труда.

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные.

Конденсаторы, выпускаемые промышленностью, делятся на оксидные и электролитические. Подобрать нужные не составит труда, проделав элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже.

Диодный мост можно взять уже готовый, но если его нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

Цветомузыка из светодиодов

Оригинальная схема для изготовления красивой цветомузыки. В данном случае нужен корпус, который делается из оргстекла. Приступим:

  • Подбираем две пластины размерами 5х15 см и две пластины квадратные 5х5 см;
  • В одной из деталей делается пару отверстий (для питания и наушников);
  • Матируем и шкурим все пластины;
  • Находим светодиоды, которые тоже матируем для лучшего эффекта;
  • Корпус собираем с помощью термопистолета, который идеально подходит для работ с оргстеклом;
  • Собираем теперь электрическую схему для цветомузыки по этой схеме:

Как сделать цветомузыку самому

Подключаем провод от наушников с соответствующим разъемом к автомагнитоле и наслаждаемся эффектом.

Корпус из оргстекла можно установить в салоне авто, где угодно. Все будет зависеть от индивидуальных предпочтений, длины провода и т.д. В процессе работ надо обязательно учитывать следующее:

Выходное напряжение адаптера и номинальное напряжение каждого из диодов должно быть взаимосвязано. Другими словами, общее число диодов, задействованных в схеме, должно равняться отношению выходного напряжения адаптера.

Схема с сигналом от динамика

Самодельные цветомузыкальные установки

Еще одна популярная схема создания цветомузыки. Делаем следующее:

УЗП* — Усилитель звуковой платы

  • Устраивает переключатель так, чтобы он включал светодиоды по музыке;
  • Подбираем сопротивление по схеме ниже, где указан номинал для включения одного диода;

Как сделать цветомузыку в домашних условиях

Популярная разноцветная схема

Другая распространенная схема подразумевает возможность увеличения питания. Особенно это будет актуально в том случае, если используется цепочка из множества светодиодов. Схема такая:

  • Частотных фильтров должно быть два. Они на входе пропускают ВЧ и НЧ;
  • Сигнал затем поступает на усилительные каскады, после чего же на светодиоды;
  • К динамику источника рекомендуется подключать входы 1 и 2.

У данной схемы есть одно преимущество, которого нет ни у одной другой: возможность использования светодиодов любого цвета. Так, при воспроизведении НЧ басов будет мигать красный светодиод, при воспроизведении СЧ и ВЧ – зеленые. Что касается установки яркости, то она регулируется вращалкой громкости звука: чем выше звук, тем ярче свечение.

Преимущества светодиодной продукции

Современный рынок электроники представляет большое разнообразие светодиодных лент, которые обладают самыми разными цветовыми эффектами. С их помощью можно создать качественное точечное освещение, есть возможность сделать светомузыку с мигающими или размытыми эффектами.

В отличии от обычных лампочек, светодиоды характеризуются большим количеством положительных характеристик. Среди основных преимуществ светодиодных лент можно выделить:

  • широкая и разнообразная цветовая гамма;
  • передача насыщенных цветов;
  • разные варианты исполнения – линейки, модули, дискретные элементы, RGB-ленты;
  • высокая скорость срабатывания;
  • минимальный объем потребляемой энергии.

Ленты можно использовать в домашних условиях, в клубах и в кафе, можно эффектно подсвечивать витрины. В данной статье более подробно будет описан вариант светодиодной цветомузыки для обычного домашнего применения.

Детали.

В приставке могут быть использованы любые постоянные резисторы мощностью 0,25 – 0,125 Вт. На рисунке ниже показаны номиналы резисторов, у которых для обозначения величины сопротивления используют цветные полоски:

Переменный резистор R3 и подстроечные резисторы R7, R10, R14, R18 любого типа, лишь бы подходили под размер печатной платы. В авторском варианте конструкции использовался отечественный переменный резистор типа СП3-4ВМ, подстроечные резисторы импортного производства.

Постоянные конденсаторы могут быть любого типа, и рассчитаны на рабочее напряжение не ниже 16 В. При возникновении трудности с приобретением конденсатора С7 емкостью 0,3 мкФ его можно составить из двух соединенных параллельно емкостью 0,22 мкФ и 0,1 мкФ.

Оксидные конденсаторы С1 и С6 должны иметь рабочее напряжение не ниже 10 В, конденсатор С9 не ниже 16 В, а конденсатор С8 не ниже 25 В.

Оксидные конденсаторы С1, С6, С8 и С9 имеют полярность
, поэтому при монтаже на макетную или печатную плату это необходимо учитывать: у конденсаторов Советского производства на корпусе обозначают положительный вывод, у современных отечественных и импортных конденсаторов обозначают отрицательный вывод.

Диоды VD1 – VD4 любые из серии Д9. На корпусе диода со стороны анода наносится цветная полоска, определяющая букву диода.

В качестве выпрямителя, собранного на диодах VD5 – VD8, используется готовый миниатюрный диодный мост, рассчитанный на напряжение 50В и ток не менее 200 mA.

Если вместо готового моста использовать выпрямительные диоды, придется немного подкорректировать печатную плату, или диодный мост вообще вынести за пределы основной платы приставки и собрать на отдельной небольшой плате.

Для самостоятельной сборки моста диоды берутся с теми же параметрами, что и заводской мост. Также подойдут любые выпрямительные диоды из серии КД105, КД106, КД208, КД209, КД221, Д229, КД204, КД205, 1N4001 – 1N4007. Если использовать диоды из серии КД209 или 1N4001 – 1N4007, то мост можно собрать прямо со стороны печатного монтажа непосредственно на контактных площадках платы.

Светодиоды обычные с желтым, красным, синим и зеленым цветом свечения. В каждом канале используется по 6 штук:

Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

Стабилизатор напряжения типа КРЕН5А с любым буквенным индексом (импортный аналог 7805). Если использовать девятивольтовые КРЕН8А или КРЕН8Г (импортный аналог 7809), то резистор R22 не ставится. Вместо резистора на плате устанавливается перемычка, которая соединит средний вывод микросхемы с минусовой шиной, или при изготовлении платы этот резистор вообще не предусматривается.

Для соединения приставки с источником звукового сигнала применен разъем типа «джек» на три контакта. Кабель взят от компьютерной мыши.

Трансформатор питания – готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12 – 15 В при токе нагрузки 200 mA.

В дополнение к статье посмотрите первую часть видеоролика, где показывается начальный этап сборки цветомузыкальной приставки

На этом первая часть заканчивается.Если Вы соблазнились сделать цветомузыку на светодиодах
, тогда подбирайте детали и обязательно проверьте исправность диодов и транзисторов, например, . А во произведем окончательную сборку и настройку цветомузыкальной приставки.Удачи!

Литература:
1. И. Андрианов «Приставки к радиоприемным устройствам».
2. Радио 1990 №8, Б. Сергеев «Простые цветомузыкальные приставки».
3. Руководство по эксплуатации радиоконструктора «Старт».

Ниже приведены принципиальные схемы и статьи по тематике «цветомузыка» на сайте по радиоэлектронике и радиохобби сайт .

Что такое «цветомузыка» и где это применяется, принципиальные схемы самодельных устройств которые касаются термина «цветомузыка».

простые схемыхороший вариантМощные лампыэлектронных устройствсамостоятельного изготовлениясамодельное устройство

Простая схема

Самодельная цветомузыка на светодиодах

Собрать по такой схеме цветомузыку способен даже школьник, ведь она состоит всего из одного транзистора. Название его КТ815Г. Эту цветомузыку можно собрать на диодах, позаимствованных от простого карманного фонарика.Делается все следующим образом:

  • Светодиоды, которые мы сняли с карманного фонарика, разделяем пополам;
  • Находим подходящий короб, в котором будем собирать нашу схему. Идеально подойдет в данном случае вместо короба прямоугольная пластиковая коробка от использованного обувного крема;
  • Переключатель выносим. Он будет менять режим светомузыки на простое освещение.

Самодельная цветомузыкальная установка

  • Источником питания в нашем случае будут выступать три пальчиковые батареи;
  • Остается только поставить самодельную цветомузыку в багажник и наслаждаться эффектом.

Что такое цветомузыка

Что такое цветомузыка и с чем ее едят, думаю, знают все. Некоторые ее еще называют светомузыкой, что в принципе тоже верно. Для меня цветомузыка – это разноцветное мелькание огоньков под такт музыки, а светомузыка – это просто мерцание какой-либо лампочки накаливания либо стробоскопа. В нашей статье мы будем собирать простую схему на три разноцветных светодиода. Имейте ввиду, что схема не будет работать, если просто подать музыку с вашего мобильного телефона или плеера. Сигнал должен быть мощный. Думаю, автомагнитола и компьютерные колонки с усилителем вполне справятся с этой задачей.

Шаг 10: Загрузите код

Подключите ваш Arduino к ПК и загрузите приведенный ниже код через Arduino IDE. В разделе «Инструменты»> «Платы» выберите «Arduino nano» и в разделе «Инструменты»> «Последовательный порт» выберите правильный номер порта COM вашего Ардуино. Если посмотреть на код, то его очень легко понять.

Цветомузыка своими руками. Основные этапы:

  1. Ардуино проверяет, идет ли звуковой сигнал выше установленного порога.
  2. Если нет, он движется вперед и продолжает проверять, пока условие не станет истинным.
  3. Если да, то создается случайное число от 1 до 6.
  4. В зависимости от номера он устанавливает светодиодную полосу определенного цвета.
  5. После ожидания в течение 10 мс он движется дальше.
  6. Таким образом, всякий раз, когда звуковой сигнал повышается, цвет светодиодной полосы меняется на случайный.

Вы можете изменить пороговое значение в условии if () в соответствии с вашими требованиями и изменить номера контактов, помня, что все они должны быть штырьками PWM.

/*
Звуковые эффекты Исходный код*/int threshold = 20;

void setup(){  pinMode(9, OUTPUT); // установите все штырьки в качестве вывода  pinMode(10, OUTPUT);  pinMode(11, OUTPUT);}

void loop() {  // введите цикл if(analogRead(A0) > threshold) // проверьте, превышает ли звуковой сигнал пороговое значение {   int a = random(1, 6); // любое число      if(a == 1) // светится красным {     digitalWrite(9, HIGH);     digitalWrite(10, LOW);     digitalWrite(11, LOW);   }   if(a == 2) // светится зеленым   {     digitalWrite(9, 0);     digitalWrite(10, 1);     digitalWrite(11, 0);   }   if(a == 3) // светится оранжевым   {     analogWrite(9, random(100, 255));     analogWrite(10, random(100, 255));     digitalWrite(11, 0);   }   if(a == 4) // светится голубым   {     digitalWrite(9, 0);     analogWrite(10, random(100, 255));     analogWrite(11, random(100, 255));   }   if(a == 5) // светится фиолетовым {     analogWrite(9, random(100, 255));     digitalWrite(10, 0);     analogWrite(11, random(100, 255));   }   if(a == 6) // светится синим   {     digitalWrite(9, 0);     digitalWrite(10, 0);     digitalWrite(11, 1);   }   delay(20); // подождите 20мс } else digitalWrite(9, LOW); // если звуковой сигнал меньше 20, понизьте уровни всех контактов digitalWrite(10, LOW); digitalWrite(11, LOW); // цикл повторяется}

Потолок авто в светодиодах

Звездное небо в авто своими руками

Если есть желание, то можно не только устроить в автомобиле то-то подобное дискотеке, а соорудить подсветку, которая бы или включалась отдельно или была связана с музыкальным воспроизведением. Данная операция тоже подразумевает использование светодиодов. «Звездное небо» на потолке автомобиля будет смотреться чудесно. Такой тип освещения, оказывается, практикуется уже давно и даже не только в автомобилях, но и в собственных квартирах.Использовать данную схему можно по-разному:

  • Разместить светодиоды равномерно, в произвольной форме или же наподобие определенной фигуры;
  • Использовать разные по мощности свечения лампочки, имитирующие свечение звездочек (яркие/не яркие);
  • Использовать разный фон потолка. К примеру, можно перетянуть его в черный цвет.

Инструкция по созданию:

  • Перетягиваем потолок автомобиля;
  • Собираем или приобретаем стабилизатор тока.
  • Используем конденсатор большой емкости, чтобы сделать плавное гашение светодиодов. Подойдет, к примеру, КТ470;
  • Помещаем схему в спичечный коробок;
  • Проверяем работу, соединяя последовательно три светодиода и один резистор;
  • На потолке в отверстия вставляем светодиоды, которые фиксируются с обратной стороны клеем;
  • Крепим также выключатель и стабилизатор.

Схема звездного неба

Схема «бегущие огни».

Автомат «бегущие огни» – еще одно популярное устройство. Его основным предназначением изначально было создание цветовых эффектов, для оформления диско – вечеринок Так что, хотя и с небольшой натяжкой, «бегущие огни» тоже можно отнести к разряду «цветомузык». Схема на логических элементах И-НЕ и триггерах, дает возможность регулировать частоту переключений(скорость «бегущего огня») вручную.

Схема выполнена на двух триггерах микросхемы D2(К155ТМ2) и дешифраторах управления на D1(К155ЛА3), а скорость переключения задаются частотой мультивибратора на микросхеме D3(К155ЛА3). Частота импульсов на выходе мультивибратора на D3 зависит от постоянной времени частотозадающей цепи R10-R11-С6. Скорость переключения ламп можно регулировать при помощи переменного резистора R10. Уменьшая его сопротивление можно увеличивать скорость переключения, увеличивая – снижать.

Питающий трансформатор Тр1 понижающий с напряжением на первичной обмотке 220в, вторичной 6-8 в, мощностью от 5 ватт. Напряжение 5 вольт для питания микросхем получается с помощью стабилизатора КРЕН5А, или его аналога. Транзисторы – КТ315Б, тиристоры – КУ202Н, конденсаторы и резисторы – любого типа.

Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

22.05.2019 colorMusic_v2.10: • Исправлен глюк с большим количеством светодиодов на МЕГЕ

  • Добавлена плавность режиму цветомузыки по частотам! Настройка SMOOTH_STEP
  • Добавлен режим стробоскопа с целой кучей настроек!
  • Добавлено управление с ИК пульта! Купить пульт можно по этой ссылке , цена вопроса 50р
  • 7 режим – Режим подсветки
  • 8 режим – Режим бегущих частот
  • 9 режим – Анализатор спектра (Версия 2.1)
  • У некоторых режимов появились подрежимы
  • Возможна работа БЕЗ потенциометра. Читайте ниже в инструкции по эксплуатации

Настройки сохраняются в память (энергонезависимую)

  • Улучшена производительность, почищен мусор
  • в 7 режиме радугу можно остановить и пустить вспять

Добавлена настройка RESET_SETTINGS для сброса настроек в случае некорректной работы. Читайте ниже в FAQ

11.05.2018 ночь colorMusic_v2.5:

  • Код оптимизирован, библиотеки FastLED и IRremote заменены на более оптимальные Adafruit_NeoPixel и IRLremote (для работы версии 2.5 и выше необходимо установить новые библиотеки из общей папки с библиотеками!)
  • ИК пульт теперь срабатывает почти в 100% случаев вместо прежних 30%
  • Поддержка максимум 410 светодиодов

11.05.2018 день colorMusic_v2.6:

  • Возвращена библиотека FastLED (как оказалось, функции FastLED работают гораздо быстрее, чем NeoPixel, а также поддерживает такое же количество светодиодов!)
  • ИК пульт всё ещё срабатывает почти в 100%, по сравнению с 30% в версиях 2.0-2.4
  • Поддержка максимум 410 светодиодов (работа может быть нестабильной)

Исправлен небольшой баг

Добавлено сохранение состояния “включено/выключено” в энергонезависимую память. Штука опциональная, в настройках можно выключить (настройка KEEP_STATE)

28.09.2018 colorMusic_v2.7 (by Евгений Зятьков):

  • Настройка пульта внесена в скетч, тип пульта настраивается в IR_RCT
  • Добавлена поддержка Arduino Mega и Pro Micro
  • Исправлены мелкие баги

22.11.2018 colorMusic_v2.8:

• Добавлено ограничение тока для всей системы, настройка CURRENT_LIMIT • Слегка оптимизированы настройки

22.05.2019 colorMusic_v2.10: • Исправлен глюк с большим количеством светодиодов на МЕГЕ

Крутейшая свето- цветомузыка на Arduino и адресной светодиодной ленте WS2812b. Работает с лентой любой длины (до 450 светодиодов (версия 1.1), до 350 светодиодов (версия 2.0)), и может быть размещена в любом месте в квартире или автомобиле.

Режимы работы (переключаются кнопкой или с ИК пульта (версия 2.0)):

  • VU meter (столбик громкости): от зелёного к красному
  • VU meter (столбик громкости): плавно бегущая радуга
  • Светомузыка по частотам: 5 полос симметрично
  • Светомузыка по частотам: 3 полосы
  • Светомузыка по частотам: 1 полоса
  • Стробоскоп (Версия 2.0)
  • Подсветка (Версия 2.0)
  • Постоянный цвет
  • Плавная смена цвета
  • Бегущая радуга

Бегущие частоты (Версия 2.0)
Анализатор спектра (Версия 2.1)

  • Плавная анимация (можно настроить)
  • Автонастройка по громкости (можно настроить)
  • Фильтр нижнего шума (можно настроить)
  • Автокалибровка шума при запуске (можно настроить)
  • Поддержка стерео и моно звука (можно настроить)
  • Лента не гаснет полностью (Версия 2.0)
  • (Версия 2.1) все настройки сохраняются в памяти и не сбрасываются при перезагрузке
  • Сохранение настроек происходит при выключении кнопкой звёздочка (*)
  • А также через 30 секунд после последнего нажатия на любую кнопку ИК пульта

По какому принципу работает цветомузыка

В основе цветомузыкальных установок, используется способ частотного преобразования музыки и его передачи, посредством отдельных каналов, для управления источниками света. В результате получается, что в зависимости от основных музыкальных параметров, работа цветовой системы будет ей соответствовать. На этом прицепе основана схема, по которой собирается цветомузыка на светодиодах своими руками.

Как правило, для создания цветовых эффектов используется не менее трёх различных цветов. Это может быть синий, зелёный и красный. Смешиваясь в различных комбинациях, с разной продолжительностью, они способны создать поразительную атмосферу веселья.

Разделять сигнал на низкие, средние и высокие чистоты, способны LC и RC-фильтры, именно они устанавливаются и настраиваются в цветомузыкальную систему с применением светодиодов.

Настройки фильтров устанавливаются на следующие параметры:

  • до 300 Гц на низкочастотный фильтр, как правило, его цвет красный;
  • 250-2500 Гц для средних, цвет зелёный;
  • все что выше 2000 Гц преобразует высокочастотный фильтр, как правило, от него зависит работа синего светодиода.

Деление на частоты, проводится с небольшим перекрытием, это необходимо, для получения различных цветовых оттенков, при работе прибора.

Выбор цвета, в данной схеме цветомузыки не принципиален, и при желании можно использовать светодиоды разных цветов на своё усмотрение, менять местами и экспериментировать, запретить не может никто. Различные частотные колебания в сочетании с применением нестандартного цветового решения, могут существенно повлиять на качество результата.

Для регулировки доступны и такие параметры схемы, как количество каналов и их частота, из чего можно сделать вывод, что цветомузыка может использовать большое количество светодиодов разных цветов, и возможна индивидуальная регулировка каждого из них по частоте и ширине канала.

Узкополосные фильтры

С выхода «Vo1» (выв.8) микрофонного усилителя DA1 через разделительный конденсатор С10 усиленный и ограниченный на уровне ~3,0Vp-p звуковой сигнал поступает на регуляторы R5, R14 и R23. В процессе работы регуляторами можно настроить уровень сигнала в каналах НЧ (R), СЧ (G) или ВЧ (B) в зависимости от «частотной картинки» музыкального трека. С движков переменных резисторов через разделительные конденсаторы С11, С16 и С21 сигналы поступают на узкополосные частотные фильтры.

Фильтр НЧ выполнен на элементах DD1.1 и DD1.2, фильтр СЧ – на элементах DD1.3 и DD1.4, фильтр ВЧ – на элементах DD1.5 и DD1.6. Все шесть логических элементов «НЕ» находятся в составе микросхемы типа К561ЛН2 и резисторами в цепи отрицательной обратной связи переведены в линейный режим работы. Непосредственно сами фильтры построены на элементах DD1.1, DD1.3, DD1.5 и элементах обвязки (R и С), соединенных по схеме моста Вина. Элементы R8-R9-DD1.2, R17-R18-DD1.4 и R26-R27-DD1.6 образуют усилители напряжения, компенсирующие затухание звукового сигнала при прохождении через фильтры.

Подстроечными резисторами R10, R19 и R28 настраивают добротность фильтров (крутизна подъема и спада выходного сигнала от частоты) до момента появления генерации, т.е. до начала самовозбуждения фильтра. Если частота входного сигнала совпадает с частотой пропускания фильтра, то размах выходного напряжения может достигать ~Uвых = 4,5…5 Vp-p. Если частота входного сигнала лежит за пределами частоты пропускания, то размах выходного напряжения не превысит ~Uвых = 1..1,5 Vp-p. Осциллограммы 1, 2 и 3 показывают форму и амплитуду напряжения на выходах фильтров.

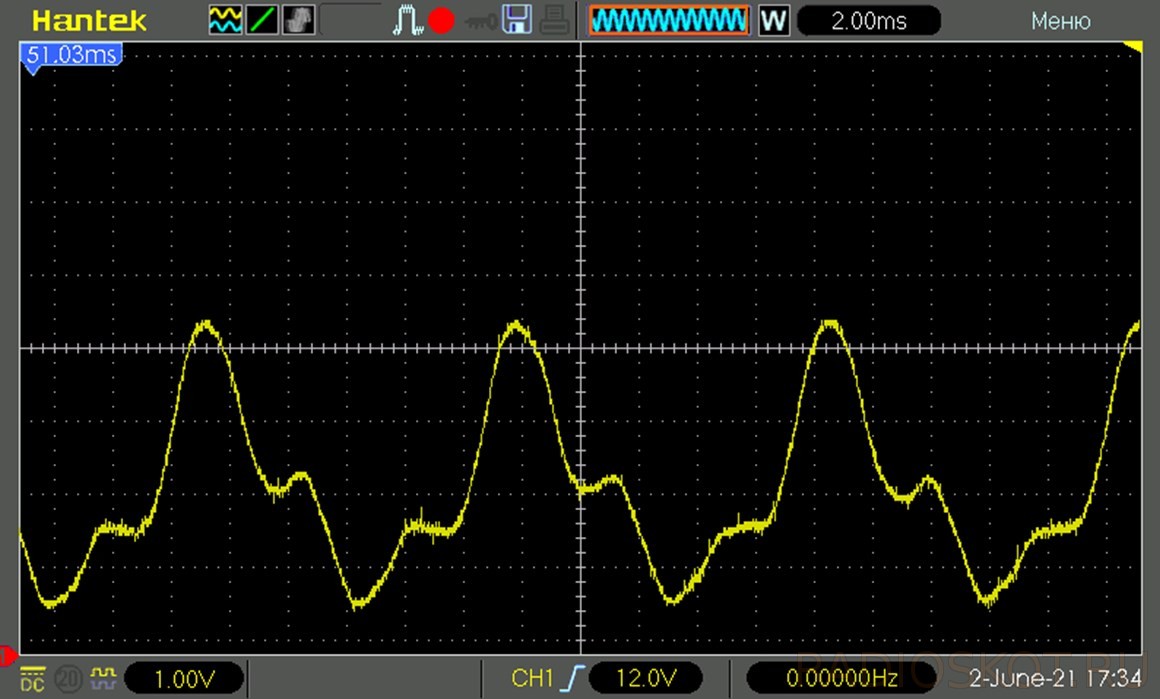

Осциллограмма 2 — фильтр НЧ; F входного напряжения не равна F пропускания фильтра:

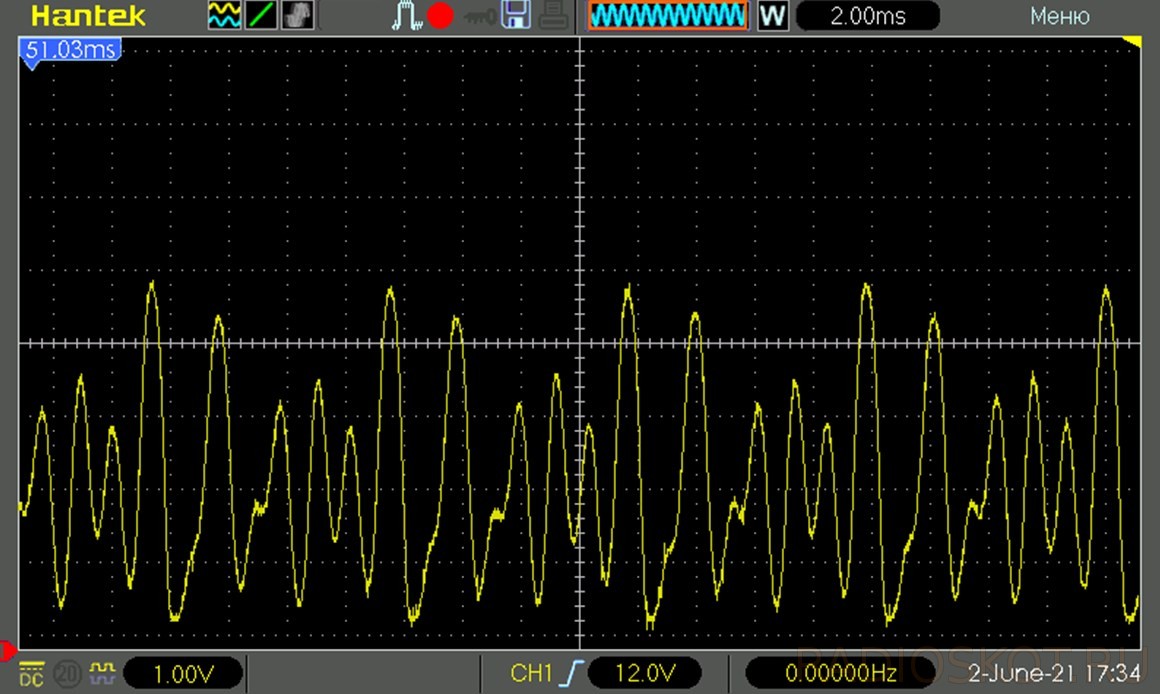

Осциллограмма 2 — фильтр НЧ; F входного напряжения равна F пропускания фильтра:

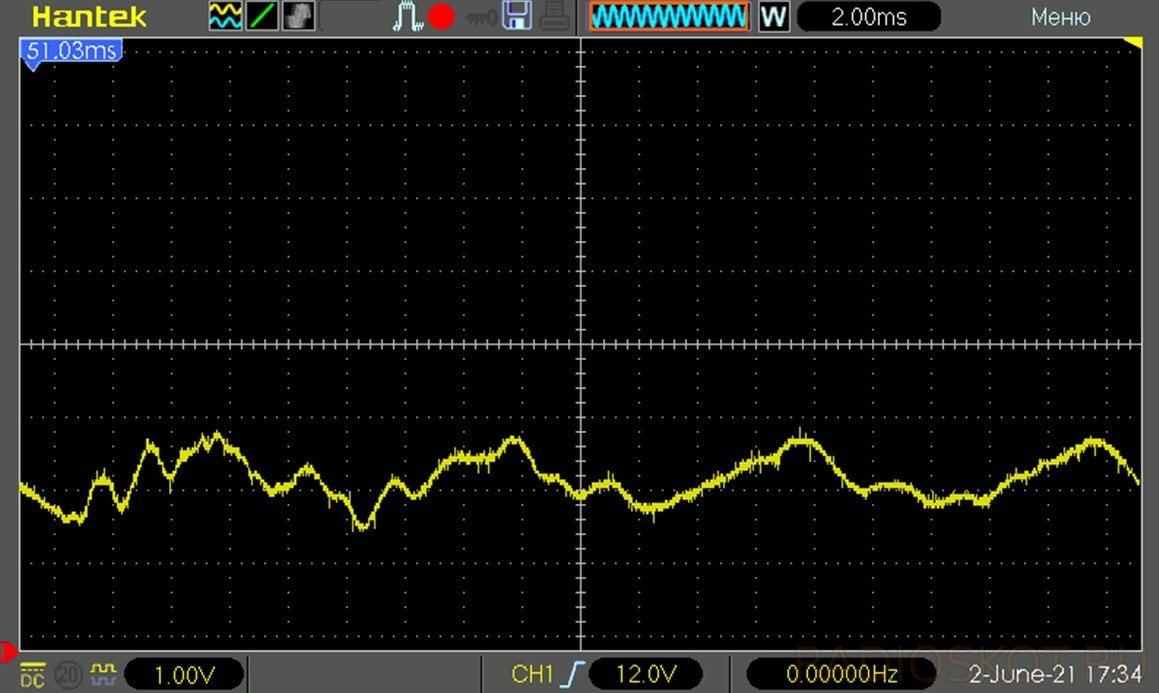

Осциллограмма 3 — фильтр СЧ; F входного напряжения не равна F пропускания фильтра:

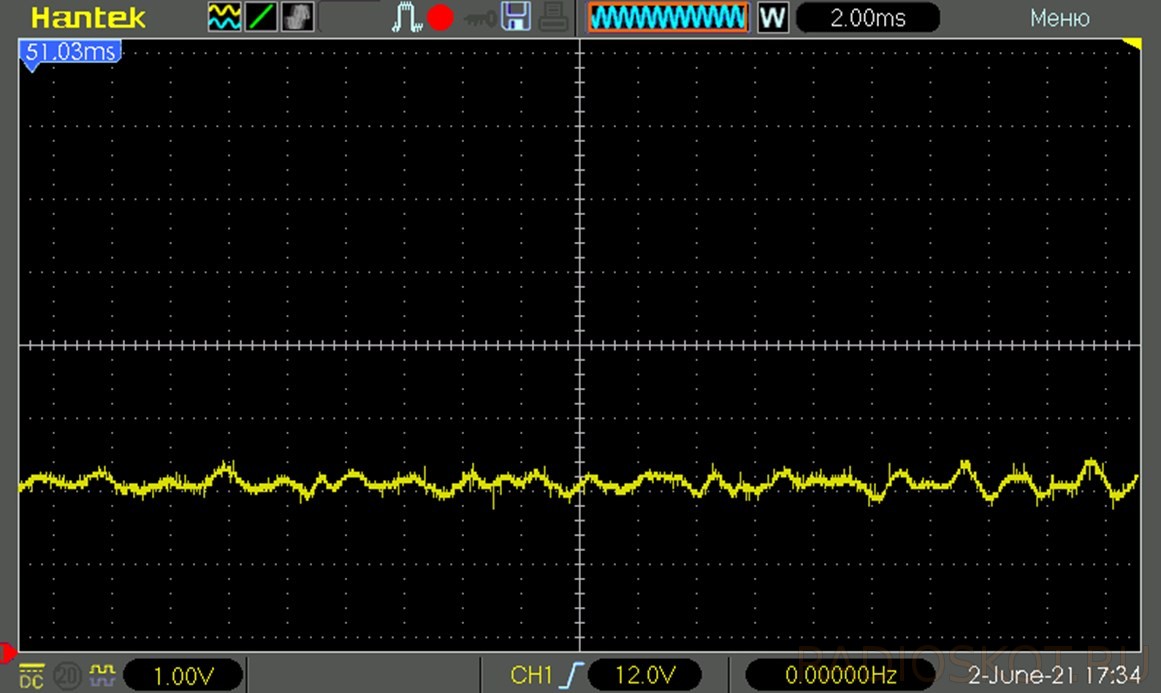

Осциллограмма 3 — фильтр СЧ; F входного напряжения равна F пропускания фильтра:

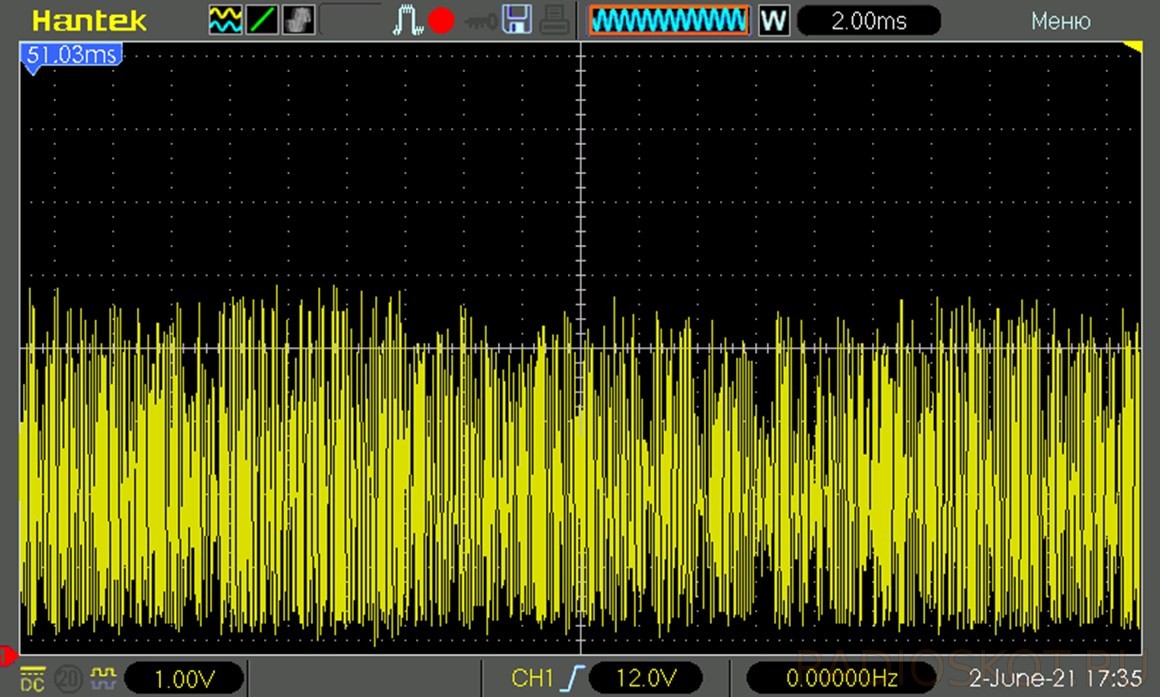

Осциллограмма 4 — фильтр ВЧ; F входного напряжения не равна F пропускания фильтра:

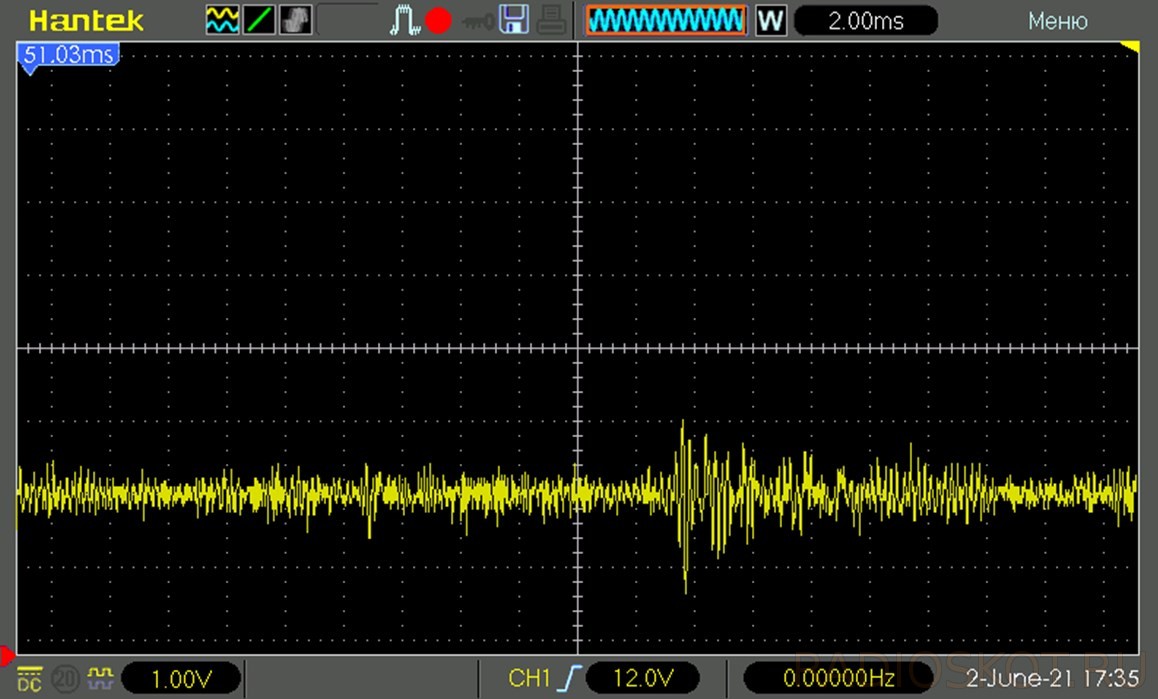

Осциллограмма 4 — фильтр ВЧ; F входного напряжения равна F пропускания фильтра:

С выходов фильтров через разделительные конденсаторы С14, С19 и С24 переменное напряжение поступает на активные детекторы.

3-х канальная цветомузыка на транзисторах

Приветствую, уважаемые меломаны-самоделкины!

Все мы хоть раз в жизни, хоть немного, но были на дискотеках. Громкая музыка, яркий свет разных цветов, бьющий в глаза в такт музыке непременно любого человека раскрепостит и заставит потанцевать. Даже сейчас, когда я это пишу, хочется просто встать и потанцевать

Рассмотрим каждую её часть более подробно. Как видно, она содержит три канала, соответственно три разных цвета светодиодов. На левой части схемы виден вход — сюда будем подавать аудио-сигнал. Следом идут три подстроечных резистора, по одному на каждый канал, это позволит независимо настраивать чувствительность каждого канала. Это нужно, в первую очередь из-за того, что частотный спектр типичных музыкальных треков не равномерный, а с помощью этих резисторов можно уравнять его так, что все три цвета будут зажигаться гармонично. Сопротивление подстроечных резисторов R4 — R6 может лежать в диапазоне 47 кОм — 200 кОм. После регуляторов на схеме видны частотные фильтры, именно они отвечают за то, на каких частотах будут зажигаться светодиоды каждого из каналов. Номиналы ёмкостей и сопротивлений в этих фильтрах уже подобраны нужным образом, нужно только их в точности придерживаться. Далее сигнал, уже подготовленный, поступает на базы коммутирующих транзисторов, каждый транзистор коммутирует светодиоды своего канала. Если использование цветомузыки планируется с отдельными светодиодами, то достаточно поставить сюда маломощные NPN транзисторы, например, КТ315, КТ3102, BC547, 2N2222, 2N3904. Если уже вы хотите подключить на выход более серьёзную нагрузку, например, длинные светодиодные ленты, то следует поставить транзисторы помощней, например, BD139. При этом их коэффициент усиления должен быть не меньше 100.

Если брать аудио-сигнал с телефона или плеера, то может оказаться так, что его не хватит для зажигания светодиодов, особенно при прослушивании музыки на небольшой громкости. Но это не беда, ведь схема предусматривает подключение дополнительного общего предусилителя сигнала. Он поднимает уровень сигнала по амплитуде, а затем подаёт на вход схемы самой цветомузыки, которая была представлена выше. Этот усилитель собирается всего на одном транзисторе и также содержит своей подстроечный резистор для настройки уровня сигнала. Подойдёт любой подстроечник сопротивлением 47 кОм — 200 кОм. Транзистор можно применить любой из того же ряда, КТ315, КТ3102, BC547, 2N2222, 2N3904. Питание этих двух схем общее, и может составлять 9-12 вольт. Ток потребления, при использовании одиночных светодиодов, очень мало, а потому схему запросто можно питать от аккумулятора. Но при использовании в качестве осветительного прибора светодиодных лент будьте внимательны при выбора источника питания, ведь ленты, особенно длинные, потребляют значительный ток. Схема предусилителя:

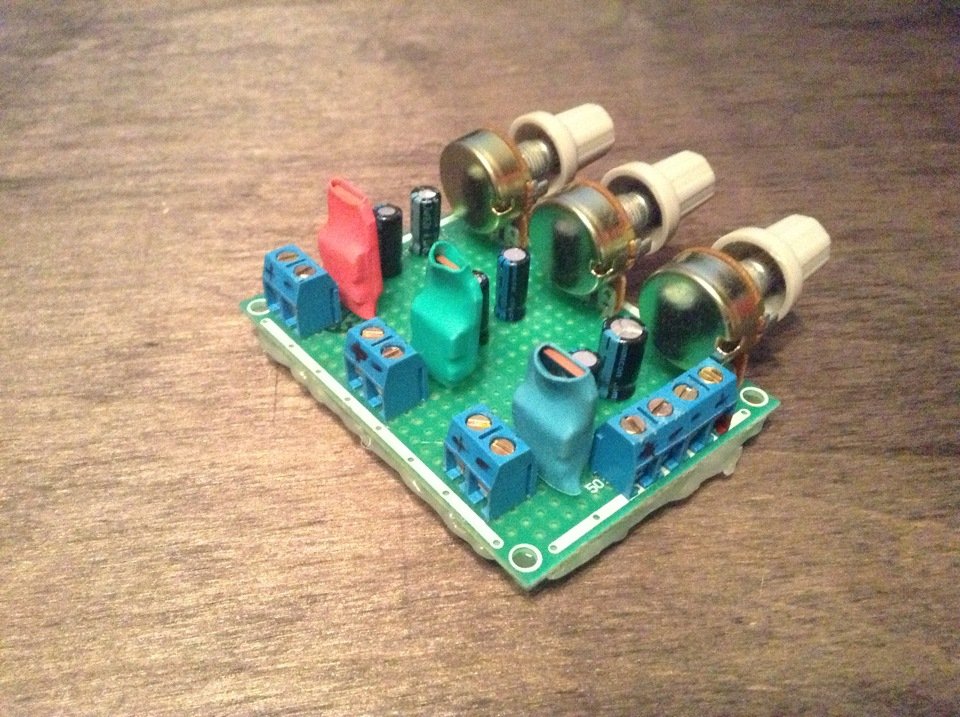

Схема собирается на аккуратной миниатюрной печатной плате, она уже предусматривает монтаж самой цветомузыки вместе с предусилителем. Для подключения аудио-сигнала и питания используются двойные клеммные колодки

Обратите внимание, что аудио-сигнал на входе — моно, поэтому достаточно взять просто один из аудио-каналов, правый или левый, это никак не отразится на работе цветомузыки. Несколько фотографий процесса изготовления платы представлены ниже:

Готовая плата начинает работать сразу после подачи питания и аудиосигнала, достаточно лишь подстроить уровни сигналов подстроечными резисторами. Такую схему можно использовать как отдельное законченное устройство, либо в составе усилителя, и при этом вывести светодиоды на переднюю панель. Данная схема проста, но содержит в себе один недостаток — яркость зажигания светодиодов будет зависеть от громкости подаваемого на вход звука. Решить её можно путём применения системы автоматической регуляции уровня, но это уже совсем другая история. Так или иначе, такая схема будет очень кстати для сборки вечерком, когда нечего делать

Внимание! После сборки и настройки, вы, вероятнее всего, залипните у схемы надолго, наблюдая за моргающими светодиодиками

Удачной сборки! Все вопросы, замечания, дополнения прошу писать в комментарии

plata.zip (скачиваний: 99)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Похожие записи:

Провод пв 1 Свойства элегаза и его использование в коммутационном оборудовании. часть 1 Переменный резистор Бегущие огни на светодиодах Что такое трубостойка и как ее установить самостоятельно Программный осциллограф для windows
